2A6XILZ-PPX-060-070rcB 1400, rcB 2000

Modular Heat System LENZ Hardcase BLE models 060 070 system information EN A00 Project No.: 1315 page 1 / 9 issued: 02.11.2022 Distribute to: SturiaTronic, TestLab updated: 02.11.2022 arranged: G.Kremer File Name: lenz modular heated system Hard case 060 070 information EN A00.docx History Date A arranged Modified page Modification 02.11.2023 00 G.Kremer all First release Content Battery Packs ...................................................................................................................................................... 2 battery pack LZ-PPX-070 ............................................................................................................................... 3 Technical Data ............................................................................................................................................ 3 Battery pack LZ-PPX-060 ............................................................................................................................... 4 technical Data .............................................................................................................................................. 4 Application ......................................................................................................................................................... 5 heating, for Heated lenz Products .................................................................................................................. 5 Technical data, heating elements inside the textile products:..................................................................... 5 Charge Box LC-CBX-010 ............................................................................................................................... 6 How to control the battery packs for the heated cloth ..................................................................................... 7 SalesPackage ...................................................................................................................................................... 8 Existing Approvals .............................................................................................................................................. 9 Modular Heat System LENZ Hardcase BLE models 060 070 system information EN A00 Project No.: 1315 page 2 / 9 issued: 02.11.2022 Distribute to: SturiaTronic, TestLab updated: 02.11.2022 arranged: G.Kremer File Name: lenz modular heated system Hard case 060 070 information EN A00.docx Battery Packs 3 different type of lithium battery packs. two type’s with Bluetooth Low Energy. Both have same technology, the difference is only the capacity of the cell inside. Modular Heat System LENZ Hardcase BLE models 060 070 system information EN A00 Project No.: 1315 page 3 / 9 issued: 02.11.2022 Distribute to: SturiaTronic, TestLab updated: 02.11.2022 arranged: G.Kremer File Name: lenz modular heated system Hard case 060 070 information EN A00.docx battery pack LZ-PPX-070 Model: LZ-PPX-070 Name: rcB2000 Brand: Lenz Color: GREY (backside) Technical Data battery pack Construction: 2 cell’s in parallel Nominal Voltage: 3.7V Capacity Pack 4000mAh Energy: 14.8Wh Designation: 1ICP7/34/50-2 Electronic/PCB: PPS Radio PCB Type 60 (Application & battery protection) Bluetooth: YES, BLE Cells used inside: Qty 2 Nominal Voltage: 3.7V Capacity 2000mAh Energy: 7.4W Dimension: 10.3mm x 34mm x 50mm model: PL 103450P designation: ICP10/34/50 technology: Li-ion polymer battery Protection: PTC Modular Heat System LENZ Hardcase BLE models 060 070 system information EN A00 Project No.: 1315 page 4 / 9 issued: 02.11.2022 Distribute to: SturiaTronic, TestLab updated: 02.11.2022 arranged: G.Kremer File Name: lenz modular heated system Hard case 060 070 information EN A00.docx Battery pack LZ-PPX-060 difference to model LZ-PPX-070, marked in red. Model: LZ-PPX-060 Name: rcB1400 Brand: Lenz Colour: BlACK(back side) technical Data battery pack Construction: 2 cell’s in parallel Nominal Voltage: 3.7V Capacity Pack 2800mAh Energy: 10.36Wh Designation: 1ICP7/34/50-2 Electronic/PCB: PPS Radio PCB Type 60 (Application & battery protection) Bluetooth: YES, BLE Schematic: PPS Radio PCB Type 60 V14 Schematic.pdf Cell used inside: Qty 2 Nominal Voltage: 3.7V Capacity 1400mAh Energy: 5.18W Dimension: 6.8mm x 34mm x 52.5mm model: PL 703450 designation: ICP7/34/50 technology: Li-ion polymer battery Protection: PTC Modular Heat System LENZ Hardcase BLE models 060 070 system information EN A00 Project No.: 1315 page 5 / 9 issued: 02.11.2022 Distribute to: SturiaTronic, TestLab updated: 02.11.2022 arranged: G.Kremer File Name: lenz modular heated system Hard case 060 070 information EN A00.docx Application Always 1 pair of this battery pack models, can be used to heat up compatible heated textile Products from Brand LENZ: heating, for Heated lenz Products sock glove vest pant bandage pads (vest system) Technical data, heating elements inside the textile products: Heated Glove: 3.7V, 3.38W Heated vest: 3.7V, 3.96W Heated pant: 3.7V, 3.96W Heated bandage: 3.7V, 3.96W Heat pad: 3.7V, 3.96W Heated sock: 3.7V, 1.69W Modular Heat System LENZ Hardcase BLE models 060 070 system information EN A00 Project No.: 1315 page 6 / 9 issued: 02.11.2022 Distribute to: SturiaTronic, TestLab updated: 02.11.2022 arranged: G.Kremer File Name: lenz modular heated system Hard case 060 070 information EN A00.docx Charge Box LC-CBX-010 ➢ The charge Box is supplied over USB Cord The charging electronic (CC/CV) is inside the battery pack. The Charging Input pins (+5V) of the battery pack, are connected inside the charge box. USB Adapter: the product is sold without an USB adapter. Modular Heat System LENZ Hardcase BLE models 060 070 system information EN A00 Project No.: 1315 page 7 / 9 issued: 02.11.2022 Distribute to: SturiaTronic, TestLab updated: 02.11.2022 arranged: G.Kremer File Name: lenz modular heated system Hard case 060 070 information EN A00.docx How t…

Text truncated - open the document above for the full version.

– 1 – SICHERHEITSHINWEISE / DEUTSCH 2 SAFETY PRECAUTIONS / ENGLISH 10 CONSIGNES DE SÉCURITÉ / FRANÇAIS 16 BEZPEČNOSTNÍ POKYNY / ČESKY 24 SIKKERHEDSANVISNINGER / DANSK 31 INDICACIONES DE SEGURIDAD / ESPAÑOL 38 OHUTUSJUHISED / EESTI 46 TURVALLISUUSOHJEITA / SUOMI 52 BIZTONSÁGI TUDNIVALÓK / MAGYAR 59 AVVERTENZE DI SICUREZZA / ITALIANO 67 安全上の注意 / 日本語 74 SAUGOS NUORODOS / LIETUVIŲ K. 80 VEILIGHEIDSINSTRUCTIES / NEDERLANDS 87 SIKKERHETSANVISNINGER / NORSK 94 ZASADY BEZPIECZEŃSTWA / POLSKI 101 BEZPEČNOSTNÉ POKYNY / SLOVENČINA 117 VARNOSTNI NAPOTKI / SLOVENŠČINA 124 SÄKERHETSANVISNINGAR / SVENSKA 131 안전 지침/한국어 137 安全说明 / 中文 143 GEBRAUCHSANWEISUNG / DEUTSCH 148 INSTRUCTIONS FOR USE / ENGLISH 158 MODE D’EMPLOI / FRANÇAIS 168 ISTRUZIONI PER L‘USO / ITALIANO 178 CONFORMITY 188 – 2 – SICHERHEITSHINWEISE / DEUTSCH ALLGEMEINE SICHERHEITSHINWEISE: ￭ Wichtige Anweisungen für den späteren Gebrauch aufbewahren ￭ WARNUNG: Lesen Sie alle Sicherheits- hinweise und die Gebrauchsanweisung ausführlich. (b) Ein Nichtbefolgen der Sicherheitshinweise und der Gebrauchs- anweisung kann zu einem elektrischen Schock, Feuer und/oder schweren Verletzungen führen. ￭ Dieses Produkt ist ausdrücklich nicht zur Benutzung von Personen (inklusive Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, oder Mangel an Erfahrung und Wissen empfohlen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Produkts eingewiesen. Kinder sollten beaufsichtigt werden, um sicher- zustellen, dass sie nicht mit dem Produkt spielen oder dieses eigenhändig bedienen. ￭ Nicht für Kinder unter 36 Monaten geeignet. (a) – 3 – ￭ Dieses Produkt wird nicht empfohlen für Personen mit den folgenden Erkran- kungen, ist aber nicht darauf beschränkt: ￭ Sensibilitätsstörungen und/oder neuro- logische Zustände, die zu einer Sensi- bilitätsstörung der Extremitäten führen, einschließlich Diabetes, diabetische Neuropathie, periphere Neuropathien, traumatische Hirnverletzung, Schlagan- fall, Rückenmarksverletzung, Multiple Sklerose und andere Kreislaufstörungen einschließlich peripherer arterieller Ver- schlusskrankheit, Thrombose, mäßige bis schwere Krampfadern, Lymphödeme und Beinschwellungen aufgrund anderer Ursachen ￭ Aktuelle Verletzung der Extremität, die zu offener Haut, Geschwüren, Bluter- güssen oder inneren Verletzungen führt ￭ Verbrennungen an den Extremitäten ￭ Aktive Infektion der Extremität ￭ Hauterkrankungen, die zu empfind- licher, trockener oder brüchiger Haut führen, wie Ekzeme und andere Formen – 4 – von Dermatitis, alle Erkrankungen im Zusammenhang mit Hautinfektionen und/oder -entzündungen, physische Urtikaria und andere ￭ Vasospastische Phänomene einschließ- lich, aber nicht beschränkt auf das Raynaud-Syndrom ￭ Wenn Sie an einer der oben genannten, oder einer anderen, nicht erwähnten Erkrankung leiden und aktuell oder dauerhaft Medikamente einnehmen, und/oder Wärme oder Kälte nicht richtig wahrnehmen können (z.B. Menschen mit Behinderung, etc.), halten Sie vor Ver- wendung des Produkts Rücksprache mit Ihrem Arzt! ￭ Kontrollieren Sie Ihre Füße regelmäßig auf Rötungen der Haut. Zu hohe Heizleistungen über längere Zeit können Verbrennungen verursachen. ￭ Bei Verwendung der beheizbaren Socke in einem fest geschlossenen bzw. speziell an- gepassten Schuh, welcher eine sehr enge Passform aufweist – ist sehr genau darauf – 5 – zu achten, dass es zu keiner Faltenbildung der Socke im Bereich des verlaufenden Heizelementes kommt. Dies könnte zu schmerzhaften Druckstellen führen. ￭ Verwenden Sie niemals die beheizbare Socke in Kombination mit einem anderen beheizbaren Produkt (beheizbare Einlege- sohle, beheizbaren Schuh, etc.), hierbei kann zu große Hitze entstehen! ￭ Wenn man sich in eine Umgebung begibt, die eine deutlich höhere Temperatur hat, sollte die Heizung ausgeschaltet werden. ￭ Das Produkt darf nicht zum Wärmen von Tieren benutzt werden. ￭ Das Produkt ist häufig dahingehend zu prüfen ob es Anzeichen von Abnutzung oder Be- schädigung zeigt. Falls solche Anzeichen vorhanden sind, das Produkt unsachgemäß gebraucht wurde oder das Produkt nicht funktioniert, muss es vor erneutem Gebrauch zum Händler zurückgegeben werden. ￭ Die Akkupacks dürfen ausschließlich mit kom- patiblen LENZ Produkten verwendet werden! ￭ Die Akkupacks alle 6 Monate entladen und – 6 – wieder halb aufladen! ￭ Verwenden Sie zum Aufladen nur die mit- gelieferte Charge Box (LZ-CBX-010). Sie ist für Innenräume konzipiert und darf keiner Feuchtigkeit ausgesetzt werden. ￭ Die Akkupacks dürfen nicht außerhalb der erlaubten Umgebungstemperatur von +10°C bis +30°C geladen oder gelagert werden. ￭ Die Akkupacks dürfen nicht außerhalb der erlaubten Umgebungstemperatur von -20°C bis +30°C entladen werden. ￭ Die Akkupacks dürfen nur mit aufgestecktem Kontaktschutz gelagert werden. ￭ Wenn die Akkupacks nicht in Gebrauch sind, halten Sie sie fern von anderen Metallobjekten, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallobjekten die eine Verbindung zwischen den Kontakten herstellen könnten. Kurzschließen der Anschlüsse kann Verbrennungen oder Feuer verursachen. ￭ Die Akkupacks nicht in der Nähe von leicht entzündbaren Stoffen laden oder lagern! – 7 – ￭ Versuchen Sie niemals die Akkupacks zu öffnen! Bei unsachgemäßem Umgang mit Lithium-Ionen-Akkus besteht Explosions- gefahr! ￭ Beschädigte Akkupacks dürfen nicht mehr verwendet werden und sind umgehend zu entsorgen. ￭ Wenn Sie einen Schaden an den Ladekabeln oder anderen Teilen des Produkts feststellen, darf das Produkt nicht weiter benutzt werden. ￭ Nehmen Sie keine Veränderungen am Pro- dukt vor und zweckentfremden Sie es nicht. ￭ Im Falle eines Defektes, bitte die entspre- chende Komponente ordnungsgemäß an einer Sammelstelle für Elektroabfälle ent- sorgen! ￭ Die Akkupacks nicht Feuer oder exzessiver Temperatur aussetzen. Werden die Akku- packs Feuer oder Temperaturen über 130°C ausgesetzt kann dies zu einer Explosi…

Text truncated - open the document above for the full version.

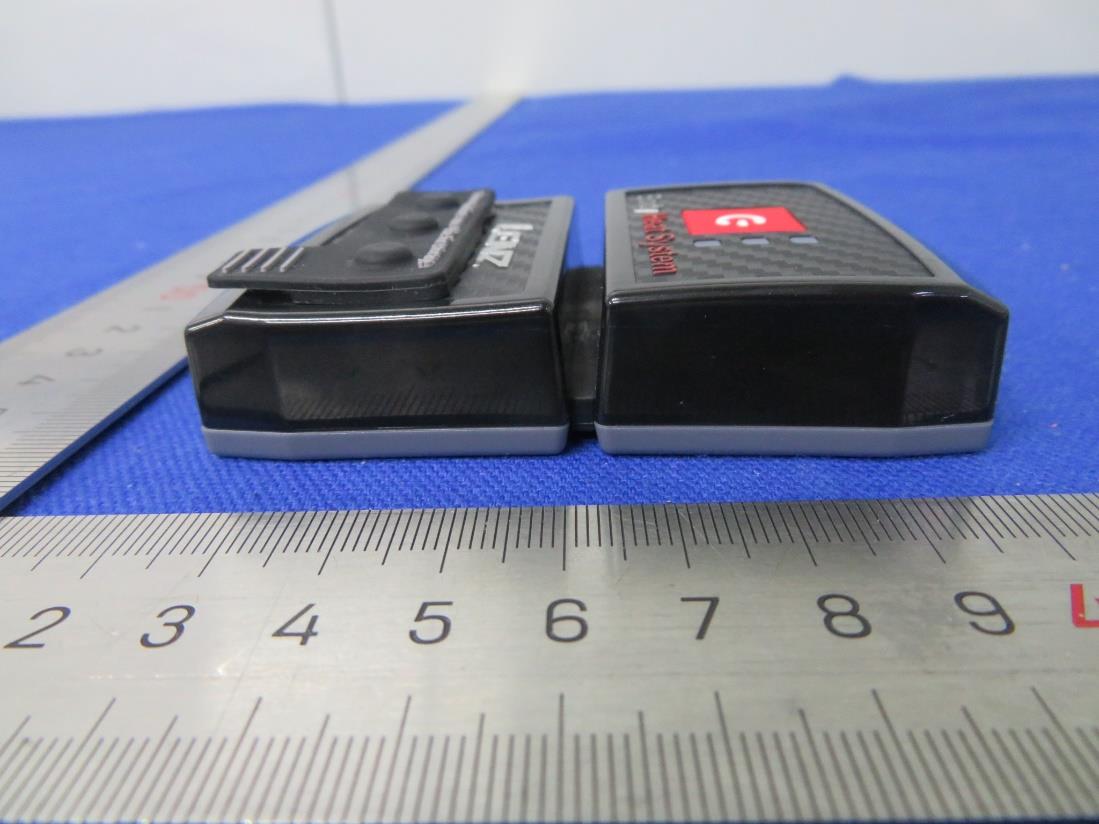

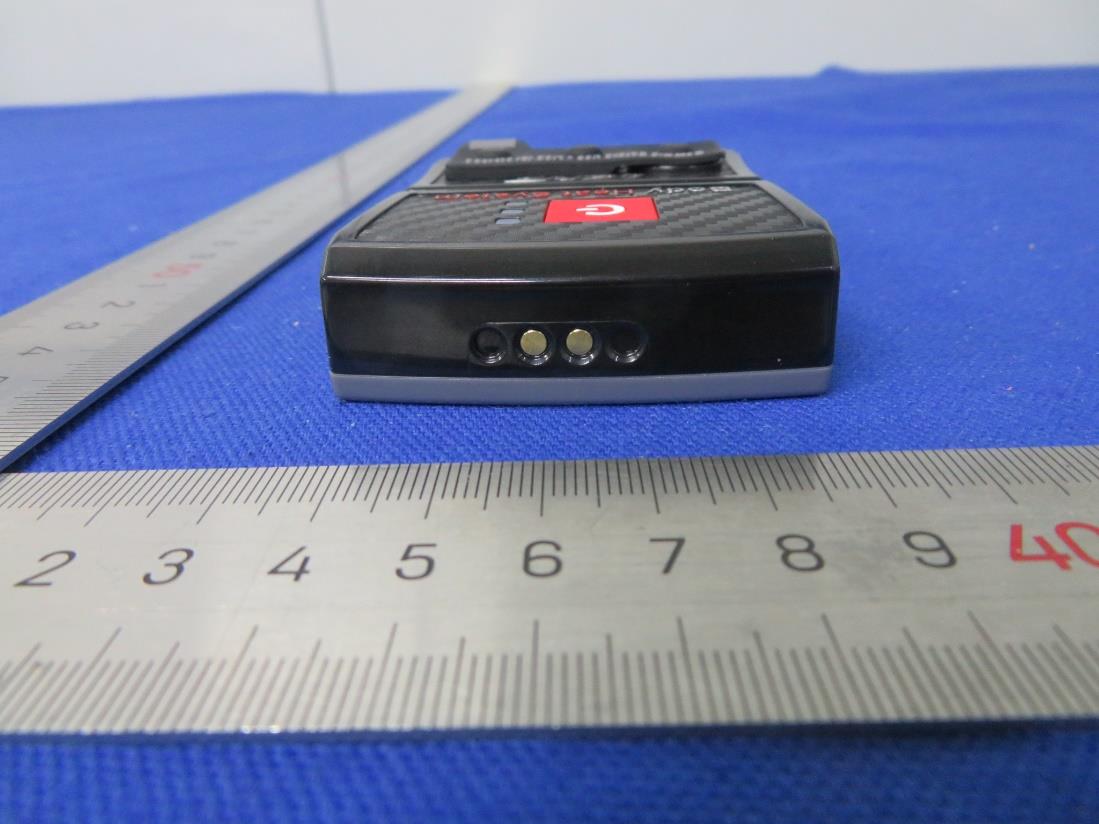

The product rcB 1400 and rcB 2000 are same as the schematics, PCB layout and electronic components, only the model no. and battery capacity are difference for market strategy. Product Name Model Battery Capacity rcB 1400 LZ-PPX-060 DC 3.7V, 2800mAh, 10.36Wh RcB 2000 LZ-PPX-070 DC 3.7V, 4000mAh, 14.80Wh Model Declaration Letter

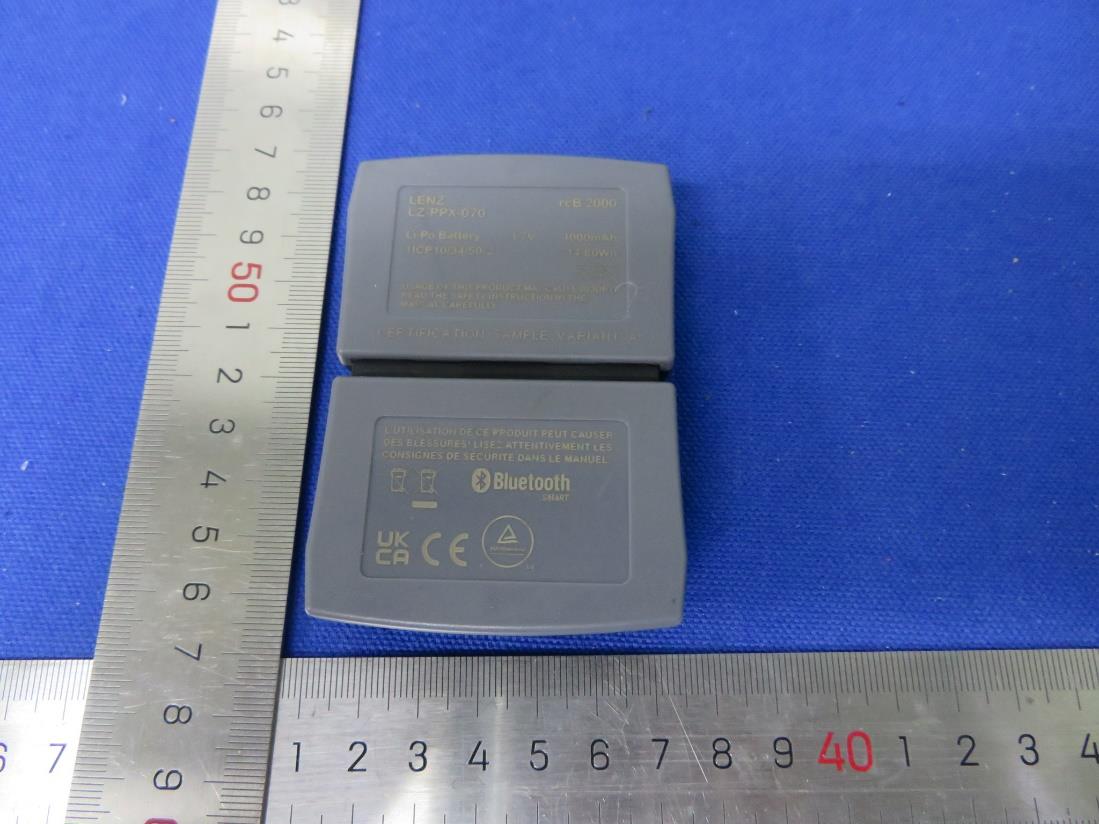

LZ-PPX-060 LZ-PPX-070 Label location Label location

LZ-PPX-070 Battery cell LZ-PPX-060 Battery cell

STT Antenna confidential used in model LZ-PPX-060, 070 Datasheet A00 Project No.: 2102 page 2 / 4 issued: 26.09.2023 Distribute to: SturiaTronic updated: 26.09.2023 arranged: M. Aerni File Name: STT Antenna 060 070 datasheet A00.docx General Information Basic properties of a quarterwave monopole antenna A quarterwave monopole is a ground plane dependent antenna that must be fed single-ended. The antenna must have a ground plane to be efficient, and ideally the ground plane should spread out at least a quarter wavelength, or more, around the feed-point of the antenna. The size of the ground plane influences the gain, resonance frequency and impedance of the antenna. The length of the monopole PCB trace mainly determines the resonant frequency of the antenna, but because of the very wide gain bandwidth of a quarterwave monopole, the antenna length is not too critical. But like any other antenna types, the gain of a quarterwave monopole will vary if parameters in the surroundings, such as case/box materials, distance to the ground plane, size of the ground plane, width and thickness of the PCB trace are varied. If any of these parameters are changed, a retuning of the monopole PCB trace length may be necessary for optimum performance in each application. Determining the length of the printed monopole antenna The antenna is fabricated on a standard 1.0mm FR4 substrate material. Typical dielectric constant of about 4.4 at 2.45GHz. The width of the monopole trace is about W =0.9mm. The wavelength in free air is λ0 = 122mm. It may be approximated that the guided wavelength λg on the FR4 substrate is about λg ̃ 0.75 * λ0 = 0.75 * 122mm ̃ 92mm The approximate, physical length of a printed quarterwave monopole antenna is then L = 92mm / 4 = 23mm Electrical Properties Frequency Range : 2400 – 2500 MHz Peak Gain : 3 dBi Operating Temperature : -40 to +125 °C Sturiatronic Projektmanagement GmbH Ressavarstrasse 12-14, Hartberg, 8280, Austria rcB 1400, rcB 2000 Antenna

Safety Human Exposure 1.1 Radio Frequency Exposure Compliance 1.1.1 Electromagnetic Fields RESULT: Pass Report No. : CN23CBRU 003 Test Specification Test item : rcB 1400, rcB2000 Identification / Type No. : LZ-PPX-060, LZ-PPX-070 Trademark : LENZ FCC ID : 2A6XILZ-PPX-060-070 IC : 31360-LZPPX060070 HVIN : LZ-PPX-060, LZ-PPX-070 Test standard : CFR47 FCC Part 2: Section 2.1093 FCC KDB 447498 D01 General RF Exposure Guidance v06 RSS-102 Issue 5 Measurement Record: The minimum distance for the EUT is less than 5mm. For FCC: Since maximum average output power of the transmitter is 2.35 dBm ≈ 1.72 mW < 3*d f = 9.52 mW. Hence the EUT is excluded from SAR evaluation according to FCC KDB Publication 447498 D01 General RF Exposure Guidance v06. For IC: The maximum average of the transmitter is 5.35 dBm ≈ 3.43 mW, which is below the SAR exclusion threshold level 4 mW ≈ 6.02 dBm. Hence the EUT is exempted from routine evaluation limits (SAR Evaluation) according to clause 2.5.1 of RSS-102 Issue 5.

Prüfbericht - Produkte Test Report - Products Prüfbericht-Nr.: Test report no.: CN23CBRU 002 Auftrags-Nr.: Order no.: 168444710 Seite 1 von 22 Page 1 of 22 Kunden-Referenz-Nr.: Client reference no.: N/A Auftragsdatum: Order date: 2023-09-20 Auftraggeber: Client: Sturiatronic Projektmanagement GmbH Ressavarstrasse 12-14, Hartberg, 8280, Austria Prüfgegenstand: Test item: rcB 1400, rcB 2000 Bezeichnung / Typ-Nr.: Identification / Type no.: LZ-PPX-060, LZ-PPX-070 (Trademark: LENZ) Auftrags-Inhalt: Order content: Test Report Prüfgrundlage: Test specification: FCC CFR Title 47, Part 15, Subpart C, Section 15.247 RSS-247 Issue3 RSS-Gen Issue 5 Wareneingangsdatum: Date of sample receipt: 2023-10-10 Please refer to Photo Document Prüfmuster-Nr.: Test sample no: A003569778-007~009 A003569778-011 Prüfzeitraum: Testing period: 2023-10-12 - 2023-10-26 Ort der Prüfung: Place of testing: TÜV Rheinland (Shenzhen) Co., Ltd. Prüflaboratorium: Testing laboratory: TÜV Rheinland (Shenzhen) Co., Ltd. Prüfergebnis*: Test result*: Pass geprüft von: tested by: genehmigt von: authorized by: Datum: Date: 2023-10-27 Ausstellungsdatum: Issue date: 2023-10-27 Stellung / Position: Sachverständige(r)/Expert Stellung / Position: Sachverständige(r)/Expert Sonstiges / Other: FCC ID: 2A6XILZ-PPX-060-070 IC: 31360-LZPPX060070 HVIN: LZ-PPX-060, LZ-PPX-070 Zustand des Prüfgegenstandes bei Anlieferung: Condition of the test item at delivery: Prüfmuster vollständig und unbeschädigt Test item complete and undamaged * Legende: P(ass) = entspricht o.g. Prüfgrundlage(n) F(ail) = entspricht nicht o.g. Prüfgrundlage(n) N/A = nicht anwendbar N/T = nicht getestet * Legend: P(ass) = passed a.m. test specification(s) F(ail) = failed a.m. test specification(s) N/A = not applicable N/T = not tested Dieser Prüfbericht bezieht sich nur auf das o.g. Prüfmuster und darf ohne Genehmigung der Prüfstelle nicht auszugsweise vervielfältigt werden. Dieser Bericht berechtigt nicht zur Verwendung eines Prüfzeichens. This test report only relates to the above mentioned test sample. Without permission of the test center this test report is not permitted to be duplicated in extracts. This test report does not entitle to carry any test mark. TUV Rheinland (Shenzhen) Co., Ltd., 1601-1604, 17-18F, Tower A Building 2, Shenzhen International Innovation Valley, Dashi 1st Road, Xili Street, Xili Community, Nanshan District, Shenzhen 518052, P. R. China Mail: [email protected] · Web: www.tuv.com Lin Lin Hardy Suo Prüfbericht - Produkte Test Report - Products Prüfbericht-Nr.: CN23CBRU 002 Test report no.: Seite 2 von 22 Page 2 of 22 Anmerkungen Remarks 1 Alle eingesetzten Prüfmittel waren zum angegebenen Prüfzeitraum gemäß eines festgelegten Kalibrierungsprogramms unseres Prüfhauses kalibriert. Sie entsprechen den in den Prüfprogrammen hinterlegten Anforderungen. Die Rückverfolgbarkeit der eingesetzten Prüfmittel ist durch die Einhaltung der Regelungen unseres Managementsystems gegeben. Detaillierte Informationen bezüglich Prüfkonditionen, Prüfequipment und Messunsicherheiten sind im Prüflabor vorhanden und können auf Wunsch bereitgestellt werden. The equipment used during the specified testing period was calibrated according to our test laboratory calibration program. The equipment fulfils the requirements included in the relevant standards. The traceability of the test equipment used is ensured by compliance with the regulations of our management system. Detailed information regarding test conditions, equipment and measurement uncertainty is available in the test laboratory and could be provided on request. 2 Wie vertraglich vereinbart, wurde dieses Dokument nur digital unterzeichnet. Der TÜV Rheinland hat nicht überprüft, welche rechtlichen oder sonstigen diesbezüglichen Anforderungen für dieses Dokument gelten. Diese Überprüfung liegt in der Verantwortung des Benutzers dieses Dokuments. Auf Verlangen des Kunden kann der TÜV Rheinland die Gültigkeit der digitalen Signatur durch ein gesondertes Dokument bestätigen. Diese Anfrage ist an unseren Vertrieb zu richten. Eine Umweltgebühr für einen solchen zusätzlichen Service wird erhoben. As contractually agreed, this document has been signed digitally only. TUV Rheinland has not verified and unable to verify which legal or other pertaining requirements are applicable for this document. Such verification is within the responsibility of the user of this document. Upon request by its client, TUV Rheinland can confirm the validity of the digital signature by a separate document. Such request shall be addressed to our Sales department. An environmental fee for such additional service will be charged. 3 Prüfklausel mit der Note * wurden an qualifizierte Unterauftragnehmer vergeben und sind unter der jeweiligen Prüfklausel des Berichts beschrieben. Abweichungen von Prüfspezifikation(en) oder Kundenanforderungen sind in der jeweiligen Prüfklausel im Bericht aufgeführt. Test clauses with remark of * are subcontracted to qualified subcontractors and descripted under the respective test clause in the report. Deviations of testing specification(s) or customer requirements are listed in specific test clause in the report. 4 Die Entscheidungsregel für Konformitätserklärungen basierend auf numerischen Messergebnisen in diesem Prüfbericht basiert auf der "Null-Grenzwert-Regel" und der "Einfachen Akzeptanz" gemäß ILAC G8:2019 und IEC Guide 115:2021, es sei denn, in der auf Seite 1 dieses Berichts genannten angewandten Norm ist etwas anderes festgelegt oder vom Kunden gewünscht. Dies bedeutet, dass die Messunsicherheit nicht berücksichtigt wird und daher auch nicht im Prüfbericht angegeben wird. Zu weiteren Informationen bezueglich des Risikos durch diese Entscheidungsregel siehe ILAC G8:2019. The decision rule for statements of conformity, based on numerical measurement results, in this test report is based on the “Zero Guard Band Rule” and “Simple Acceptance” in accordance with ILAC G8:2019 and IEC Guide 115:2021, unless otherwi…

Text truncated - open the document above for the full version.

Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 1 of 32 Appendix A: Test Results of Bluetooth Low Energy APPENDIX A: TEST RESULTS OF BLUETOOTH LOW ENERGY ........................................................................................... 1 APPENDIX A.1: TEST RESULTS OF CONDUCTED POWER SPECTRAL DENSITY ..................................................................................... 2 APPENDIX A.2: TEST RESULTS OF 6DB BANDWIDTH ................................................................................................................... 4 APPENDIX A.3: TEST RESULTS OF 99% BANDWIDTH ................................................................................................................... 6 APPENDIX A.4: TEST RESULTS OF CONDUCTED SPURIOUS EMISSIONS MEASURED IN 100 KHZ BANDWIDTH ........................................ 8 Band Edge..................................................................................................................................................................... 8 Conducted Spurious Emission ...................................................................................................................................... 9 APPENDIX A.5: TEST RESULTS OF RADIATED SPURIOUS EMISSIONS ............................................................................................. 13 30 MHz - 1GHz ............................................................................................................................................................ 13 1GHz - 18GHz .............................................................................................................................................................. 15 APPENDIX A.6: TEST RESULTS OF RADIATED EMISSIONS IN RESTRICTED BANDS ............................................................................. 27 APPENDIX A.7: TEST RESULTS OF CONDUCTED EMISSION ON AC MAINS...................................................................................... 31 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 2 of 32 Appendix A.1: Test Results of Conducted Power Spectral Density TestMode Antenna Channel Result [dBm/3-100kHz] Limit [dBm/3kHz] Verdict BLE_1M Ant1 2402 -11.64 ≤8.00 PASS 2440 -12.49 ≤8.00 PASS 2480 -12.36 ≤8.00 PASS Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 3 of 32 BLE_1M_Ant1_2402 BLE_1M_Ant1_2440 BLE_1M_Ant1_2480 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 4 of 32 Appendix A.2: Test Results of 6dB Bandwidth TestMode Antenna Channel DTS BW [MHz] FL [MHz] FH [MHz] Limit [MHz] Verdict BLE_1M Ant1 2402 0.668 2401.680 2402.348 0.5 PASS 2440 0.688 2439.660 2440.348 0.5 PASS 2480 0.692 2479.668 2480.360 0.5 PASS Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 5 of 32 BLE_1M_Ant1_2402 BLE_1M_Ant1_2440 BLE_1M_Ant1_2480 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 6 of 32 Appendix A.3: Test Results of 99% Bandwidth TestMode Antenna Channel OCB [MHz] FL [MHz] FH [MHz] Limit [MHz] Verdict BLE_1M Ant1 2402 1.4325 2401.3603 2402.7928 --- PASS 2440 1.2745 2439.4404 2440.7149 --- PASS 2480 1.1706 2479.4747 2480.6453 --- PASS Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 7 of 32 BLE_1M_Ant1_2402 BLE_1M_Ant1_2440 BLE_1M_Ant1_2480 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 8 of 32 Appendix A.4: Test Results of Conducted Spurious Emissions Measured in 100 kHz Bandwidth Band Edge TestMode Antenna ChName Channel RefLevel [dBm] Result [dBm] Limit [dBm] Verdict BLE_1M Ant1 Low 2402 2.876 -33.96 ≤-17.12 PASS High 2480 1.564 -43.96 ≤-18.44 PASS BLE_1M_Ant1_Low_2402 BLE_1M_Ant1_High_2480 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 9 of 32 Conducted Spurious Emission TestMode Antenna Channel FreqRange [MHz] RefLevel [dBm] Result [dBm] Limit [dBm] Verdict BLE_1M Ant1 2402 Reference 3.05 3.05 --- PASS 30~1000 3.05 -47.09 ≤-16.95 PASS 1000~26500 3.05 -37.42 ≤-16.95 PASS 2440 Reference 2.12 2.12 --- PASS 30~1000 2.12 -46.92 ≤-17.88 PASS 1000~26500 2.12 -38.54 ≤-17.88 PASS 2480 Reference 1.17 1.17 --- PASS 30~1000 1.17 -47.21 ≤-18.83 PASS 1000~26500 1.17 -38.03 ≤-18.83 PASS Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 10 of 32 BLE_1M_Ant1_2402_0~Reference BLE_1M_Ant1_2402_30~1000 BLE_1M_Ant1_2402_1000~26500 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 11 of 32 BLE_1M_Ant1_2440_0~Reference BLE_1M_Ant1_2440_30~1000 BLE_1M_Ant1_2440_1000~26500 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 12 of 32 BLE_1M_Ant1_2480_0~Reference BLE_1M_Ant1_2480_30~1000 BLE_1M_Ant1_2480_1000~26500 Prüfbericht - Produkte Test Report - Products Appendix A CN23CBRU 002 Page 13 of 32 Appendix A.5: Test Results of Radiated Spurious Emissions Note: 1) Testing was carried out within frequency range 9kHz to the tenth harmonics. The measurement results below 30MHz and above 18GHz were greater than 20dB below the limit, so only the radiated spurious emissions from 30MHz to 18GHz were reported. 30 MHz - 1GHz EUT Information EUT Name: rcB 2000 Model: LZ-PPX-070 Test Mode: BLE 1M_Mid channel Order No/Sample No: 168444710/A003569778-008 Test Voltage: 120V/60Hz Remark: Temp 22 Humi:52% Test Standard: FCC 15.247 Tested By: Kei Zhang Reviewed By: Terry Yin Level in dB 礦 /m Critical_Freqs Frequency (MHz) MaxPeak (dBμV/m) Limit (dBμV/m) Margin (dB) Height (cm) Pol Azimuth (deg) Corr. (dB/m) 50.780385 21.64 40.00 18.36 100.0 H 347.0 -18.6 75.963077 20.77 40.00 19.23 100.0 H 317.0 -23.7 118.307308 27.64 43.50 15.86 100.0 H 271.0 -20.7 217.657692 23.32 46.00 22.68 100.0 H 74.0 -19.0 384.012692 22.69 46.00 23.31 100.0 H 58.0 -14.5 803.649615 24.52 46.00 21.48 100.0 H 98.0 -6.7 Final_Result Frequency (MHz) QuasiPeak (dBμV/m) Limit (dBμV/m) Margin (dB) Height (cm) Pol Azimuth (deg) Corr. (dB/m) --- …

Text truncated - open the document above for the full version.

Prüfbericht - Produkte Test Report - Products Appendix B CN23CBRU 002 Page 1 of 3 Appendix B: Photographs of the Test Set-Up APPENDIX B: PHOTOGRAPHS OF THE TEST SET-UP ....................................................................................................... 1 PHOTOGRAPH 1: SET-UP PHOTO FOR RADIATED SPURIOUS EMISSION, BELOW 1GHZ ......................................................................... 2 PHOTOGRAPH 2: SET-UP PHOTO FOR RADIATED SPURIOUS EMISSION, ABOVE 1GHZ ......................................................................... 2 PHOTOGRAPH 3: SET-UP PHOTO FOR CONDUCTED EMISSION ON AC MAINS ..................................................................................... 3 Prüfbericht - Produkte Test Report - Products Appendix B CN23CBRU 002 Page 2 of 3 Photograph 1: Set-up photo for Radiated Spurious Emission, Below 1GHz Photograph 2: Set-up photo for Radiated Spurious Emission, Above 1GHz Prüfbericht - Produkte Test Report - Products Appendix B CN23CBRU 002 Page 3 of 3 Photograph 3: Set-up photo for Conducted Emission on AC Mains
