2AAI3-SNP-2000NeuLog System WiFi communication module

                                                                                                                                         …

Text truncated - open the document above for the full version.

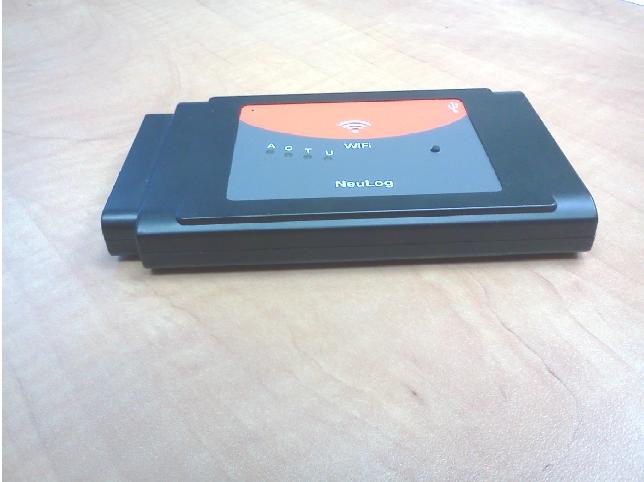

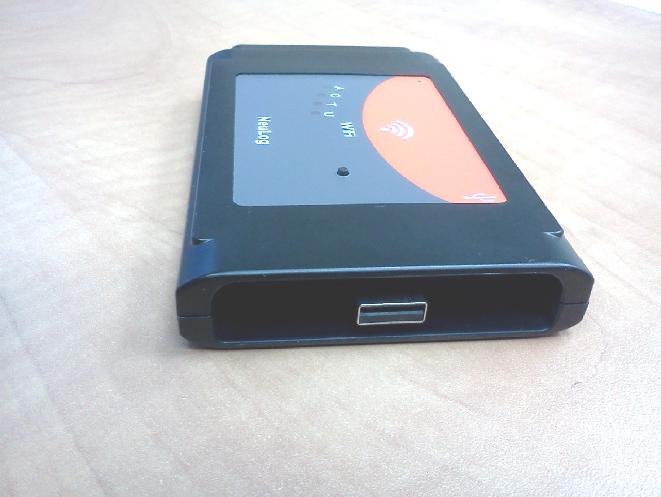

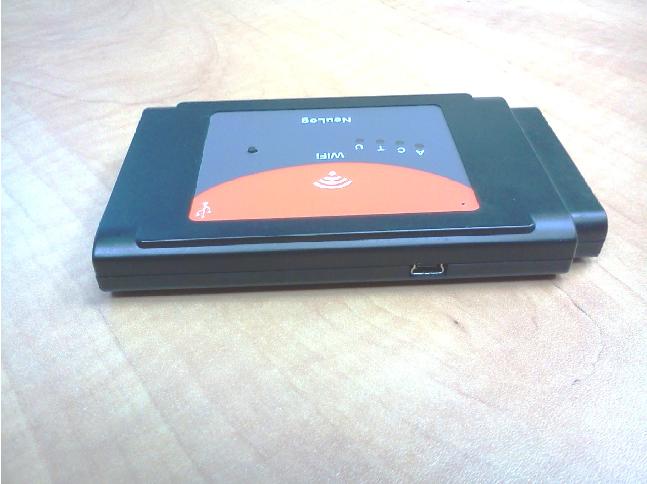

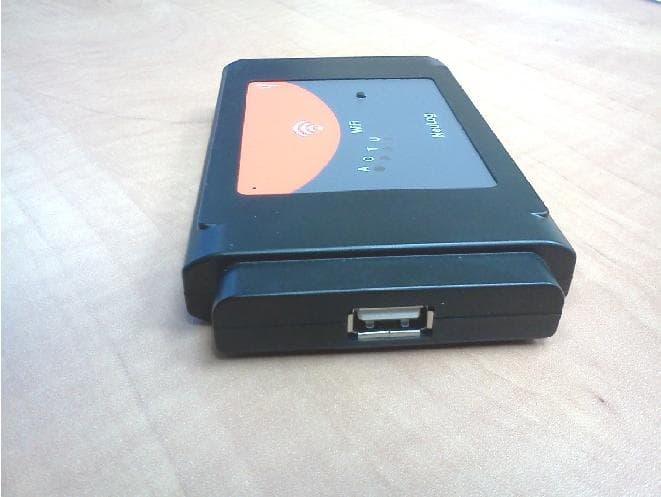

External photos Front view Right side view Left side view

3.5 cm 2 cm  The label is located in the back of the module  The label is made from HT polyester GLS 12*19mm 12 cm 7.2 cm 2,6 cm 4.5 cm

Internal Photos

Test Report No. 9312312944 Applicant : Scientific Educational Systems Ltd. Equipment Under Test: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 From The Standards Institution Of Israel Industry Division Electronics & Telematics Laboratory EMC Branch ACLASS Accreditation Services Certificate Number: AT-1359 Test Report No.: 9312312944 Page 2 of 27 pages Title: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 Applicant: Scientific Educational Systems Ltd. Address: 6 Elhanan Street, Rishon Lezion 75151, POB 5340 Israel Sample for test selected by: The applicant. The date of tests: 13 May, 8 June and 20, 21 August 2013 Description of Equipment Under Test (EUT): NeuLog System WiFi communication module. Model: WiFi-201 module. Software version of brain unit 0.4.0.1 Hardware version of brain unit MAL-00021 rev.0B Serial Number: N/A Manufactured by: Scientific Educational Systems Ltd Reference Documents:  CFR 47 FCC: Rules and Regulations; Part 15. “Radio frequency devices”; Subpart B: “Unintentional radiators”. Section 15.109. “Radiated emission limits”. Subpart C : “Intentional radiators”. Section 15.209. “Radiated emission limits, general requirements”. “Radiated Emission Limits, Additional Provisions”; Section 15.249. “Operation within the bands 902 – 928 MHz, 2400 – 2483.5 MHz, 5725 – 5875 MHz and 24.0 - 24.25 GHz”. This Test Report contains 27 pages and may be used only in full. This Test Report applies only to the specimen tested and may not be applied to other specimens of the same product. Test Report No.: 9312312944 Page 3 of 27 pages Title: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 Table of Contents 1. EUT Description and operation 4 1.1. General description: 4 2. Test summary 6 2.1. Potential emission sources: 8 2.2. EUT setup and operation: 8 3. Measurements, examinations and derived results 8 3.1. Location of the Test Site: 8 3.2. Test condition: 8 3.3. Initial visual check and functional test: 8 3.4. Radiated emission test. 9 3.5. Test of field strength emission from intentional radiator. 10 3.6. Test of occupied bandwidth per 15.215(c) 17 3.7. Test of undesired radiated emissions. 18 3.8. Test of conducted emission at main terminal. 19 4. Appendix 1. Test equipment used 21 5. Appendix 2: Antenna Factor and Cable Loss 22 6. Appendix 3: Test setups photo. 27 Test Report No.: 9312312944 Page 4 of 27 pages Title: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 1. EUT Description and operation 1.1. General description: * Note: the customer supplied all information in clause below. The WiFi-201 wireless communication module is one of the most advanced and innovating elements of NeuLog System which is a set of independent computer based modules, complete with a data logger, flash memory and a sensor all in one single smart unit. Measurements and sending the data to PC, made through USB-200 or WIFI-201 modules. The RT5350 is a highly integrated MAC/BBP and 2.4 GHz RF/PA/ LNA single chip with 150 Mbps PHY rate supporting. It fully complies with IEEE 802.11 b/g feature rich wireless connectivity at high standards and delivers reliability of wireless communication. The interface is normal RJ45 signal ports for connection each other sensor modules and inner communication. The crystal oscillator provide 40 MHz basic frequency signal to processor. NeuLog System should be connected to a power supply or to a BAT-200 battery module. Declare frequency band 2400 – 2483.5 MHz Operating frequency. 2462 MHz only. Channel 11. Type of multiplexing. OFDM Antenna type: Internal on PCB The EUT power source: AC to DC adaptor 120 VAC/5.0 VDC. The EUT’s block diagram is shown in figure 1. The EUT external views are presented in photo # 1, 2. Test Report No.: 9312312944 Page 5 of 27 pages Title: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 Figure 1. NeuLog system block diagram (No sensors included). Test Report No.: 9312312944 Page 6 of 27 pages Title: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 2. Test summary Parameter FCC Part 15 Reference paragraph Verdict Radiated emission test on unintentional radiator. Subpart B Section 15.109 Comply Test of field strength emission from intentional radiators “Radiated Emission Limits, Additional Provisions”; Section 15.249. Comply Conducted emission test. Subpart C Section 15.207 Comply Electronics & Telematics Laboratory September 2013 Name: Eng. Yuri Rozenberg Name: Michael Feldman Position: Head of EMC Branch Position: Test Technician Measurement uncertainty. Were relevant, the following measurement uncertainty level have been estimated for tests performed on the EUT as specified in CISPR 16-4-2: This uncertainty represents an expended uncertainty expressed at approximately the 95% confidence level using a coverage factor of k=2. Test description Expanded uncertainty Radiated emissions in the open field test site at 3 m measuring distance: 30 MHz – 1.0 GHz 1.0 GHz – 18 GHz 2 Uc (E) =  4.32 dB 2 Uc (E) =  4.47 dB Test Report No.: 9312312944 Page 7 of 27 pages Title: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 Photo 1. WiFi-201 module front view. Photo 2. WiFi-201 rear view Test Report No.: 9312312944 Page 8 of 27 pages Title: NeuLog System WiFi communication module. Model: WiFi-201 module. FCC ID: 2AAI3-SNP-2000 2.1. Potential emission sources: The potential emission sources are detailed in Table 1. Table 1. Potential emission sources Frequency Location 8.0 MHz crystal Microcontroller oscillator 40.0 MHz crystal RF Lo oscillator 2462 MHz crystal RF signal 2.2. EUT setup and operation: RE tests were performed in transmission (Tx) mode on transmitter carrier frequency 2462 MHz in configuration included WiFi-201 (Tx) module and connected NeuLog sensors. RE test in 30 – 1000 MH…

Text truncated - open the document above for the full version.

Test Set up photos
