2ADDV-ES503Entertainment System

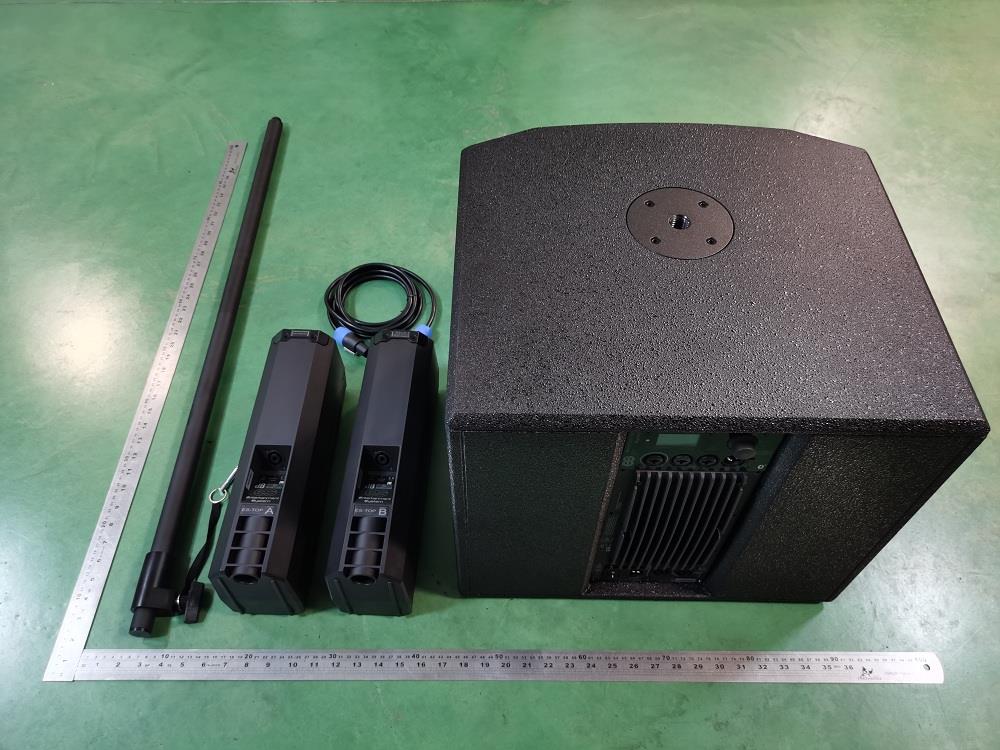

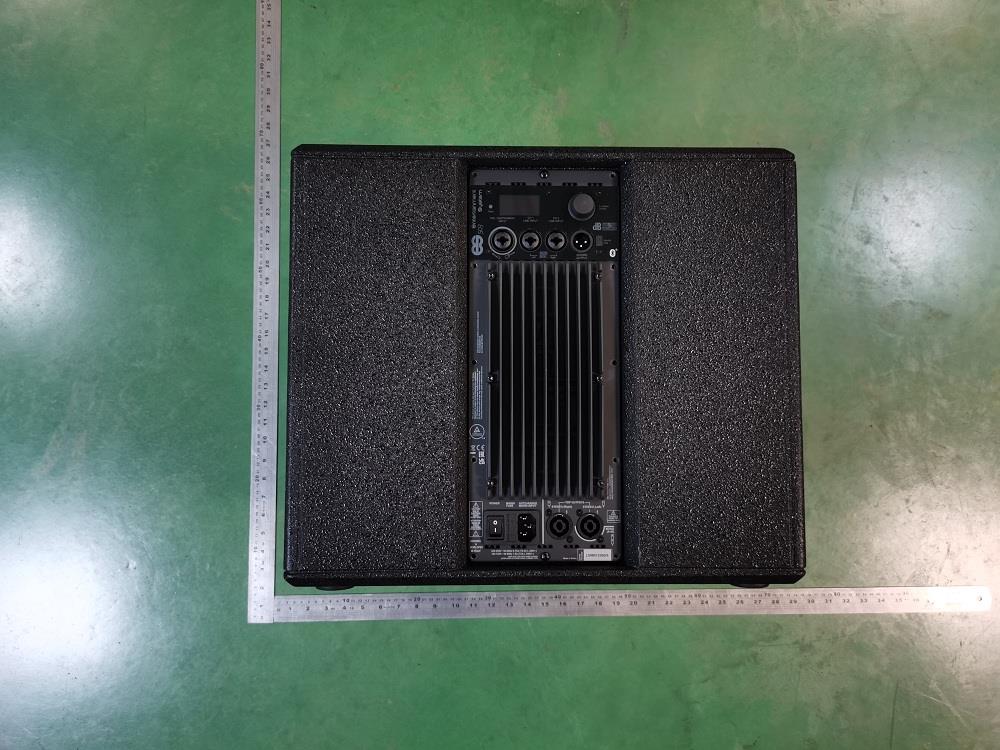

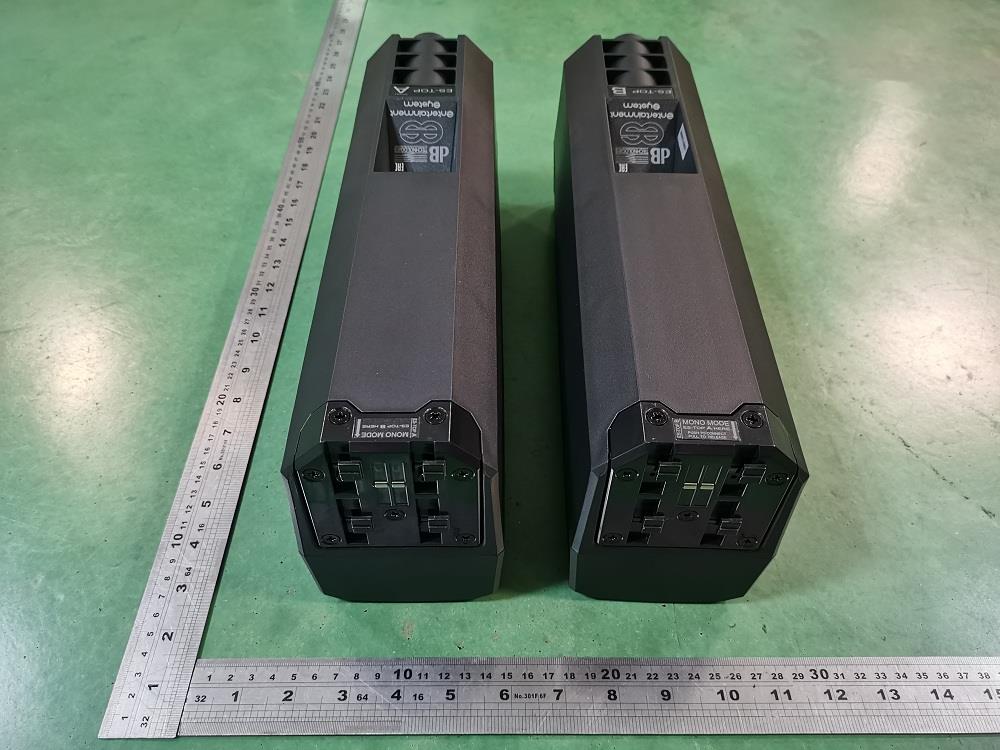

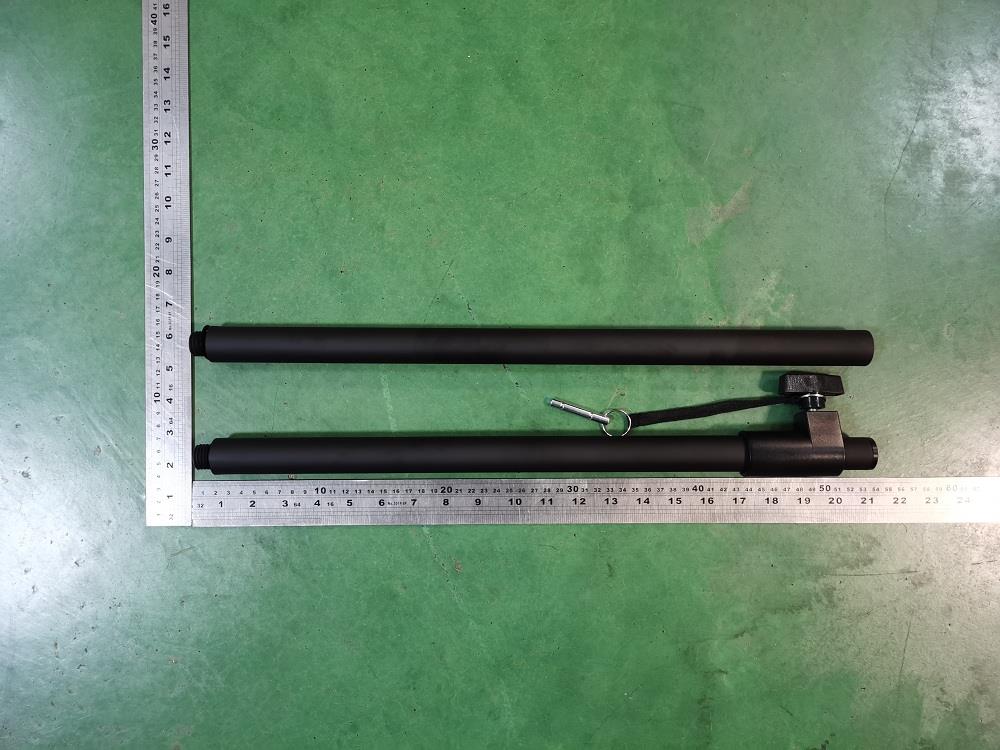

Photo Documentation Page 1 of 5 Product: Entertainment system Type Designation: ES 503, ES-TOP A, ES-TOP B Rev. 0 Picture 1. Picture 2. Photo Documentation Page 2 of 5 Product: Entertainment system Type Designation: ES 503, ES-TOP A, ES-TOP B Rev. 0 Picture 3. Picture 4. Photo Documentation Page 3 of 5 Product: Entertainment system Type Designation: ES 503, ES-TOP A, ES-TOP B Rev. 0 Picture 5. Picture 6. passive speaker. Photo Documentation Page 4 of 5 Product: Entertainment system Type Designation: ES 503, ES-TOP A, ES-TOP B Rev. 0 Picture 7. Picture 8. Photo Documentation Page 5 of 5 Product: Entertainment system Type Designation: ES 503, ES-TOP A, ES-TOP B Rev. 0 Picture 9. Picture 10.

2 0 2 5 . 0 8 . 1 2 2 0 2 5 . 0 8 . 1 2 Z C - M A 1 0 7 3 2 0 . 3 2 k g / 1 M A 1 0 7 4 9 E S 5 0 3 E S 5 0 3 _ 4 0 8 0 3 0 3 7 1 _ V 1 . 0 1

Prüfbericht - Produkte Test Report -Products Prüfbericht - Nr.: Test Report No. Seite 28 von 29 Page 28 of 29 6 Safety Human Exposure 6.1 Radio Frequency Exposure Compliance 6.1.1 Electromagnetic Fields RESULT: Pass Report No.CN25LGW3 001 Test Specification Test itemEntertainment System Identification / Type No.ES 503 FCC ID2ADDV-ES503 IC12207-ES503 HVINES 503 Test standardCFR47 FCC Part 2: Section 2.1093 FCC KDB Publication 447498 D01 v06 RSS-102 Issue 6 December 15, 2023 Measurement Record: The minimum distance for the EUT is less than 5mm. For FCC: Since maximum peak output power of the transmitter is -7.90dBm ≈ 0.16 mW < 3*d f = 9.68 mW. Hence the EUT is excluded from SAR evaluation according to FCC KDB Publication 447498 D01 General RF Exposure Guidance v06. For IC: The higher of the maximum e.i.r.p. or conducted power of the transmitter is , which is below the SAR exclusion threshold level 3 mW ≈ 4.77 dBm. Hence the EUT is exempted from routine evaluation limits (SAR Evaluation) according to clause 6.3 of RSS-102 Issue 6. -4.60 dBm ≈ 0.35 mW CN25LGW3 001

1 1.Project specification NC Content Page Number 1 Project specification 1 2 Electrical performance test report 2 3 Product graph 2 4 Network analyzer graph 3 5 Efficiency and Gain test results 4 6 Radiation pattern 5 2 2.Electrical performance test report 3.Product graph Frequency 2.402GHz-2.48GHz Impdeance 50 Ωhm VSWR 2.0 MAX Return Loss -40dB Max Radiation Omni-directional Gain(peak) 3.3 dBi Polarization Linear.Vertical Type of antenna PCB Antenna 3 4.Network analyzer graph 4 5.Efficiency and Gain test results Frequency：2.402-2.480GHz Frequency Point(MHz) Efficiency(%) Efficiency(dB ) Gain(dBi) 2400 60.56% -2.2 3.1 2410 61.20% -2.1 3.1 2420 65.76% -1.8 3.3 2430 65.29% -1.9 3.2 2440 61.95% -2.1 2.8 2450 63.69% -2.0 2.8 2460 63.38% -2.0 2.6 2470 69.39% -1.6 2.9 2480 73.52% -1.3 3.1 Mean value 64.97% -1.88 2.98 5 6.Radiation pattern 3D Diagram: 2.400GHZ Diagram： (Theta 0) 6 （Phi 0） （Phi 90） 2.440GHz Diagram: 7 (Theta 0) （Phi 0） 8 （P hi 90） 2.4 80G Hz Dia gra m (Theta 0) 9 （P hi 0） （Phi 90）

Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 1 of 160 Test Results Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 2 of 160 1. Measurement Equipment List Test EquipmentModelManufacturerSerial No.Cal Until Radio Spectrum Test EXA Signal Analyzer, Multi-touch KeysightN9010BMY60241175 25.09.2025 MXG X-Series RF Vector Signal Generator KeysightN5182BMY61250137 25.09.2025 EXG X-Series Microwave Analog Signal Generator KeysightN5173BMY61250141 25.09.2025 DC Power SupplyKeysightE3642AMY61276100 25.09.2025 Wireless Connectivity Tester R&SCMW27010250525.09.2025 Power Control UnitTonscendJS0806-4ADCN/A25.09.2025 Automation Control Unit TonscendJS0806-221C8060396 25.09.2025 Test SoftwareTonscendJS1120-3N/AN/A Control PCLenovoTianYi510S-071MB YLX23JMF N/A Disturbance Voltage EMI Test ReceiverR&SESR310242822.07. 2026 Artificial Mains Network R&SENV43210154622.07. 2026 EMC32 test software R&SEMC32(Ver.10.50.00) N/AN/A Spurious Emission (25NHz~26.5GHz) EMI Test ReceiverR&SESR 710202128.09.2025 Signal Analyzer R&SFSV 4010143928.09.2025 System Controller Interface R&SSCI-100S10010038 N/A FilterbankR&SWlan10075928.09.2025 OSPR&S OSP 120102040N/A Pre-amplifierR&S SCU08F10832003128.09.2025 AmplifierR&S SCU-18F18007028.09.2025 AmplifierR&S SCU40A10047528.09.2025 Trilog Broadband Antenna (30 MHz - 7 GHz) SchwarzbeckVULB 916219327.09.2026 Double-Ridged Antenna (1 -18 GHz) ETS-LINDGREN31170021871727.09.2026 Wideband Ridged Horn Antenna (18-40 GHz) SteatiteQMS-008801906727.09.2026 Active Loop Antenna SchwarzbeckFMZB 151330227.09.2026 Test softwareR&S EMC32 (V10.60.10) N/AN/A Control PCDellOptiPlex 705036NV9P2N/A 3m Semi-Anechoic Chamber AlbatrossSAC-3mAPC17151-SAC13.09.2027 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 3 of 160 2. 20dB Emission Bandwidth of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 4 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 5 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 6 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 7 of 160 3. Occupied Channel Bandwidth of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 8 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 9 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 10 of 160 4. Maximum conducted output power of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 11 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 12 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 13 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 14 of 160 5. Carrier frequency separation of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 15 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 16 of 160 6. Time of occupancy of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 17 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 18 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 19 of 160 7. Number of hopping channels of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 20 of 160 8. Band edge measurements of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 21 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 22 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 23 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 24 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 25 of 160 9. Conducted Spurious Emission of BR & EDR Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 26 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 27 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 28 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 29 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 30 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 31 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 32 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 33 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 34 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 35 of 160 10. DTS Bandwidth of BLE Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 36 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 37 of 160 11. Occupied Channel Bandwidth of BLE Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 38 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 39 of 160 12. Maximum conducted output power of BLE Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 40 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 41 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 42 of 160 13. Maximum power spectral density of BLE Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 43 of 160

Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 44 of 160 14. Band edge measurements of BLE Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 45 of 160 15. Conducted Spurious Emission of BLE Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 46 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 47 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 48 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 49 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 50 of 160 16. Test Results of Radiated Spurious Emissions BLE mode Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 51 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 52 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 53 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 54 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 55 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 56 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 57 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 58 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 59 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 60 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 61 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 62 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 63 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 64 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 65 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 66 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 67 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 68 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 69 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 70 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 71 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 72 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 73 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 74 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 75 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 76 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 77 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 78 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 79 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 80 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 81 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 82 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 83 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 84 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 85 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 86 of 160 BR mode Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 87 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 88 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 89 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 90 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 91 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 92 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 93 of 160

Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 94 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 95 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 96 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 97 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 98 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 99 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 100 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 101 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 102 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 103 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 104 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 105 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 106 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 107 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 108 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 109 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 110 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 111 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 112 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 113 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 114 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 115 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 116 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 117 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 118 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 119 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 120 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 121 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 122 of 160 EDR mode Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 123 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 124 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 125 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 126 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 127 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 128 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 129 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 130 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 131 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 132 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 133 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 134 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 135 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 136 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 137 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 138 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 139 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 140 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 141 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 142 of 160

Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 143 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 144 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 145 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 146 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 147 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 148 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 149 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 150 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 151 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 152 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 153 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 154 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 155 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 156 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 157 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 158 of 160 17. Test Results of Conducted Emission on AC Mains Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 159 of 160 Prüfbericht - Produkte Test Report - Products Appendix 2 CN25LGW3 001 Page 160 of 160

Prüfbericht - Produkte Test Report - Products Prüfbericht-Nr.: Test report no.: CN25LGW3 001 Auftrags-Nr.: Order no.: 170423584 Seite 1 von 29 Page 1 of 2929 Kunden-Referenz-Nr.: Client reference no.o.: 2062640 Auftragsdatum: Order date: 2025.06.30 Auftraggeber: Client: AEB INDUSTRIALE S.R.L. VIA Brodolini, 8 - Località Crespellano 40053 - VALSAMOGGIA (BO), Italy. Prüfgegenstand: Test item: Entertainment System Bezeichnung / Typ-Nr.: Identification / Type no.: ES 503 Auftrags-Inhalt: Order content: FCC&IC approval Prüfgrundlage: Test specification: CFR47 FCC Part 15: Subpart C Section 15.247 CFR47 FCC Part 15: Subpart C Section 15.207 CFR47 FCC Part 15: Subpart C Section 15.209 CFR47 FCC Part 2: Section 2.1091 RSS-247 Issue 4 July 24, 2025 RSS-Gen Issue 5 April 2018, Amendment 1(March 2019), Amendment 2(February 2021) RSS-102 Issue 6 December 15, 2023 Wareneingangsdatum: Date of sample receipt: 2025.07.17 Prüfmuster-Nr.: Test sample no: A004046419-001 Prüfzeitraum: Testing period: Refer to test report Ort der Prüfung: Place of testing: Refer to section 2 Prüflaboratorium: Testing laboratory: TÜV Rheinland (Shenzhen) Co., Ltd. Prüfergebnis*: Test result*: Pass geprüft von: tested by: Signed by: Jonathan Li genehmigt von: authorized by: Datum: Date: 2025-09-15 Ausstellungsdatum: Issue date: 2025-09-22 Stellung / Position: Project Manager Stellung / Position: Signedby:Lin Lin AuAuthoririzer Sonstiges / Other: FCC ID: 2ADDV-ES503 IC: 12207-ES503 HVIN: ES 503 Zustand des Prüfgegenstandes bei Anlieferung: Condition of the test item at delivery: Prüfmuster vollständig und unbeschädigt Test item complete and undamaged * Legende: P(ass) = entspricht o.g. Prüfgrundlage(n) F(ail) = entspricht nicht o.g. Prüfgrundlage(n) N/A = nicht anwendbar N/T = nicht getestet * Legend:P(ass) = passed a.m. test specification(s) F(ail) = failed a.m. test specification(s) N/A = not applicable N/T = not tested Dieser Prüfbericht bezieht sich nur auf das o.g. Prüfmuster und darf ohne Genehmigung der Prüfstelle nicht auszugsweise vervielfältigt werden. Dieser Bericht berechtigt nicht zur Verwendung eines Prüfzeichens. This test report only relates to the above mentioned test sample. Without permission of the test center this test report is not permitted to be duplicated in extracts. This test report does not entitle to carry any test mark. TUV Rheinland (Shenzhen) Co., Ltd., 1601-1604, 17-18F, Tower A Building 2, Shenzhen International Innovation Valley, Dashi 1st Road, Xili Street, Xili Community, Nanshan District, Shenzhen 518052, P. R. China Mail: [email protected] · Web: www.tuv.com V101023GCNSR Jonath an Li Lin Lin Prüfbericht - Produkte Test Report - Products Prüfbericht-Nr.: CN25LGW3 001 Test report no.: Seite 2 von 29 Page 2 of 29 Anmerkungen Remarks 1 Alle eingesetzten Prüfmittel waren zum angegebenen Prüfzeitraum gemäß eines festgelegten Kalibrierungsprogramms unseres Prüfhauses kalibriert. Sie entsprechen den in den Prüfprogrammen hinterlegten Anforderungen. Die Rückverfolgbarkeit der eingesetzten Prüfmittel ist durch die Einhaltung der Regelungen unseres Managementsystems gegeben. Detaillierte Informationen bezüglich Prüfkonditionen, Prüfequipment und Messunsicherheiten sind im Prüflabor vorhanden und können auf Wunsch bereitgestellt werden. The equipment used during the specified testing period was calibrated according to our test laboratory calibration program. The equipment fulfils the requirements included in the relevant standards. The traceability of the test equipment used is ensured by compliance with the regulations of our management system. Detailed information regarding test conditions, equipment and measurement uncertainty is available in the test laboratory and could be provided on request. 2 Wie vertraglich vereinbart, wurde dieses Dokument nur digital unterzeichnet. Der TÜV Rheinland hat nicht überprüft, welche rechtlichen oder sonstigen diesbezüglichen Anforderungen für dieses Dokument gelten. Diese Überprüfung liegt in der Verantwortung des Benutzers dieses Dokuments. Auf Verlangen des Kunden kann der TÜV Rheinland die Gültigkeit der digitalen Signatur durch ein gesondertes Dokument bestätigen. Diese Anfrage ist an unseren Vertrieb zu richten. Eine Umweltgebühr für einen solchen zusätzlichen Service wird erhoben. Informationen zur Verifizierung der Authentizität unserer Dokumente erhalten Sie auf folgender Webseite: go.tuv.com/digital-signature As contractually agreed, this document has been signed digitally only. TUV Rheinland has not verified and unable to verify which legal or other pertaining requirements are applicable for this document. Such verification is within the responsibility of the user of this document. Upon request by its client, TUV Rheinland can confirm the validity of the digital signature by a separate document. Such request shall be addressed to our Sales department. An environmental fee for such additional service will be charged. For information on verifying the authenticity of our documents, please visit the following website: go.tuv.com/digital-signature 3 Prüfklausel mit der Note * wurden an qualifizierte Unterauftragnehmer vergeben und sind unter der jeweiligen Prüfklausel des Berichts beschrieben. Abweichungen von Prüfspezifikation(en) oder Kundenanforderungen sind in der jeweiligen Prüfklausel im Bericht aufgeführt. Test clauses with remark of * are subcontracted to qualified subcontractors and descripted under the respective test clause in the report. Deviations of testing specification(s) or customer requirements are listed in specific test clause in the report. 4 Die Entscheidungsregel für Konformitätserklärungen basierend auf numerischen Messergebnisen in diesem Prüfbericht basiert auf der "Null-Grenzwert-Regel" und der "Einfachen Akzeptanz" gemäß ILAC G8:2019 und IEC Guide 115:2021, es sei denn, in der auf Seite 1 dieses Berichts genannten angewandten Norm ist etwas anderes festgelegt oder vom Kunden gewünscht. Dies bedeutet, dass die Messunsicherheit nic…

Text truncated - open the document above for the full version.

Prüfbericht - Produkte Test Report - Products Appendix 1 CN25LGW3 001 Page 1 of 3 Appendix A: Photographs of the Test Set-Up Prüfbericht - Produkte Test Report - Products Appendix 1 CN25LGW3 001 Page 2 of 3 Photograph 1: Set-up for Radiated Spurious Emission, 30MHz - 1GHz Photograph 2: Set-up for Radiated Spurious Emission, Above 1GHz Prüfbericht - Produkte Test Report - Products Appendix 1 CN25LGW3 001 Page 3 of 3 Photograph 3: Set-up for Conducted Emission on AC Mains Photograph 4: Set-up for Radio Spectrum Testing
