2AFZZRPBFLTablet Computer with WiFi and Bluetooth

Redmi Pad SE Guía de inicio rápido Para ver la guía del usuario, escanee el código QR. SÁB. 16 AGO. 02 48 Botón de volumen Botón de encendido Bandeja de tarjeta SD Puerto USB Tipo-C LEA ESTE DOCUMENTO ANTES DE UTILIZAR SU PRODUCTO Gracias por elegir Redmi Pad SE Mantenga presionado el botón de encendido para encender el dispositivo. Siga las instrucciones en pantalla para configurar el dispositivo. Para obtener más información, visite nuestro sitio web oficial: www.mi.com/global/service/userguide MIUI Redmi Pad SE viene preinstalada con MIUI, nuestro sistema operativo personalizado basada en Android, el cual proporciona actualizaciones frecuentes y funciones fáciles de usar según las sugerencias de más de 200 millones de usuarios activos en todo el mundo. Para obtener más información, visite en.miui.com Residuos de aparatos eléctricos y electrónicos (RAEE) Se deben tomar precauciones especiales para desechar este producto de manera segura. Esta marca indica que este producto no se puede desechar junto con otros residuos domésticos en la UE. A fin de evitar daños al medioambiente o la salud de las personas producidos por desechar residuos de forma inadecuada y para promover la reutilización sostenible de recursos materiales, recicle de manera responsable. Para reciclar el dispositivo de forma segura, utilice los sistemas de devolución y recolección o comuníquese con el vendedor minorista al que le compró el dispositivo originalmente. PRECAUCIÓN HAY UN RIESGO DE EXPLOSIÓN SI SE REEMPLAZA LA BATERÍA POR UNA DEL TIPO INCORRECTO. DESECHE LAS BATERÍAS USADAS DE ACUERDO CON LAS INSTRUCCIONES. Para evitar posibles daños auditivos, no escuche música a un nivel de volumen alto durante períodos prolongados. Puede acceder a información y precauciones de seguridad adicionales en el siguiente enlace: www.mi.com/en/certification Información importante sobre seguridad Lea toda la información de seguridad que se presenta a continuación antes de utilizar el dispositivo: • El uso de cables, adaptadores de alimentación o baterías no autorizados puede provocar incendios, explosiones u otros riesgos. • Utilice únicamente accesorios autorizados que sean compatibles con su dispositivo. • El intervalo de temperatura de funcionamiento de este dispositivo es de 0 °C a 40 °C. El uso de este dispositivo en un entorno fuera de este intervalo de temperatura puede dañarlo. • Si el dispositivo cuenta con una batería incorporada, no intente reemplazarla por su cuenta para evitar dañar la batería o el dispositivo. • Cargue este dispositivo solo con el cable y el adaptador de alimentación incluidos o autorizados. El uso de otros adaptadores puede provocar incendios, descargas eléctricas y daños en el dispositivo y el adaptador. • Una vez que se complete la carga, desconecte el adaptador del dispositivo y del tomacorriente. No cargue el dispositivo durante más de 12 horas. • La batería debe reciclarse o desecharse aparte de los residuos domésticos. El manejo inapropiado de la batería puede causar incendios o explosiones. Deseche o recicle el dispositivo, la batería y los accesorios de acuerdo con las regulaciones locales. • No desmonte, golpee, aplaste ni queme la batería. Si la batería parece estar deformada o dañada, deje de utilizarla inmediatamente. -No provoque el cortocircuito de la batería, ya que esto puede causar sobrecalentamiento, quemaduras u otras lesiones. -No coloque la batería en un entorno de alta temperatura. -El sobrecalentamiento puede ocasionar explosiones. -No desmonte, golpee ni aplaste la batería, ya que esto podría provocar la fuga, el sobrecalentamiento o la explosión de la batería. -No queme la batería, ya que esto podría provocar un incendio o una explosión. -Si la batería parece estar deformada o dañada, deje de utilizarla inmediatamente. • El usuario no debe extraer ni alterar la batería. Solo un centro de reparación autorizado del fabricante puede realizar la extracción o la reparación de la batería. • Mantenga su dispositivo seco. • No intente reparar el dispositivo por su cuenta. Si alguna parte del dispositivo no funciona correctamente, comuníquese con el soporte al cliente de Mi o lleve su dispositivo a un centro de reparaciones autorizado. • Conecte otros dispositivos según sus manuales de instrucciones. No conecte dispositivos incompatibles con este dispositivo. • Para los adaptadores de CA/CC, el tomacorriente debe instalarse cerca del equipo y debe ser de fácil acceso. Precauciones de seguridad • Respete todas las leyes y normas vigentes que restringen el uso de la tableta en situaciones y entornos específicos. • No utilice la tableta en estaciones de servicio o en entornos explosivos o potencialmente explosivos, incluidas áreas de carga de combustible, zonas bajo la cubierta de embarcaciones, instalaciones de transferencia o almacenamiento de combustible o sustancias químicas, o áreas en las que el aire pueda contener partículas o sustancias químicas como granos, polvo o polvos metálicos. Obedezca todas las señalizaciones respecto al apagado de dispositivos inalámbricos, como su tableta u otro equipo de radio. Apague su tableta o dispositivo inalámbrico cuando se encuentre en áreas de detonación o en lugares donde los “radios de dos vías” o “dispositivos electrónicos” se deben apagar para prevenir posibles accidentes. • No utilice su tableta en salas de operación, salas de urgencias o unidades de cuidados intensivos de hospitales. Cumpla siempre con todas las normas y regulaciones de hospitales y centros de salud. Si tiene un dispositivo médico, consulte a su médico y al fabricante del dispositivo para determinar si su tableta puede interferir en el funcionamiento del dispositivo. Para evitar posibles interferencias en un marcapasos, mantenga siempre una distancia mínima de 15 cm entre la tableta y el marcapasos. Para evitar interferencias en equipos médicos, no use su tableta cerca de prótesis auditivas, implantes cocleares u otros dispositivos similares. • Respete todas las regulaci…

Text truncated - open the document above for the full version.

XiaomiCommunicationsCo.,Ltd. #019,9thFloor,Building6,33Xi'erqiMiddleRoad,HaidianDistrict,Beijing,China,100085 To:FederalCommunicationsCommissionDate:2023/06/13 7435OaklandMillsRoad Columbia,MD21046 USA Attestation Section2.911(d)(5)(i)andSection2.911(d)(5)(ii) (KDB986446D01CoveredEquipment) Section2.911(d)(5)(i) XiaomiCommunicationsCo.,Ltd.(“theapplicant”)certifiesthattheequipmentforwhich authorizationissoughtisnot“covered”equipmentprohibitedfromreceivingan equipmentauthorizationpursuanttosection2.903oftheFCCrules. Section2.911(d)(5)(ii) XiaomiCommunicationsCo.,Ltd.(“theapplicant”)certifiesthat,asofthedateofthe filingoftheapplication,theapplicantisnotidentifiedontheCoveredList(asa specificallynamedentityoranyofitssubsidiariesoraffiliates)asanentityproducing “covered”equipment. TypeofEquipmentsubjecttoFCCCertification:23073RPBFL FCCID:2AFZZRPBFL Ifyouhaveanyquestions,pleasefeelfreetocontactme ContactPerson:Zengqingyao PositionintheCompany:N/A DateofSignature:2023/06/13 ___________________________ Signatory XiaomiCommunicationsCo.,Ltd.

Rev.1/1/03 XiaomiCommunicationsCo.,Ltd. #019,9thFloor,Building6,33Xi'erqiMiddleRoad,HaidianDistrict,Beijing,China100085 Tel:01060606666 Date:June8,2023 FederalCommunicationsCommission AuthorizationandEvaluationDivision ConfidentialityRequestregardingapplicationforcertificationofFCCID:2AFZZRPBFL, PursuanttoSections0.457and0.459oftheCommission’sRules,weherebyrequestconfidential treatmentofinformationaccompanyingthisapplicationasoutlinedbelow: Schematics BlockDiagram PartsList OperationDescription TuneupProcedure Theabovematerialscontaintradesecretsandproprietaryinformationnotcustomarilyreleasedto thepublic.Thepublicdisclosureofthesematerialsmaybeharmfultotheapplicantandprovide unjustifiedbenefitstoitscompetitors. TheapplicantunderstandsthatpursuanttoSection0.457oftheRules,disclosureofthisapplication andallaccompanyingdocumentationwillnotbemadebeforethedateoftheGrantforthis application. Sincerely, ________________________ ContactPerson:Zengqingyao E-mail:[email protected]

1/1 XiaomiCommunicationsCo.,Ltd. #019,9thFloor,Building6,33Xi'erqiMiddleRoad,HaidianDistrict,Beijing,China100085 Tel:01060606666 Date:June8,2023 FederalCommunicationsCommission AuthorizationandEvaluationDivision RE:CertificationApplication FCCID:2AFZZRPBFL ToWhomItMayConcern, Pursuanttosections0.457and0.459ofCFR47,PublicNoticeDA04-1705oftheCommission’s policyandtoavoidprematurereleaseofsensitiveinformationpriortomarketingorreleaseofthe producttothepublic,theapplicantrequeststhefollowingdocumentscontainedinthiscertification applicationbetemporarilywithheldfrompublicdisclosureforaninitialperiodof180days: ExternalPhotos InternalPhotos Testset-upphotos UsersManual Theapplicationcontainstechnicalinformation,whichXiaomiCommunicationsCo.,Ltd.deems tobetradesecretsandproprietary.Ifmadepublic,theinformationmightbeusedtothe disadvantageoftheapplicantinthemarketplace. TheApplicantunderstandsthatpursuanttoRule0.457,disclosureofthisApplicationandall accompanyingdocumentationwillnotbemadebeforethedateoftheGrantforthisapplication Sincerely, ____ ContactPerson:Zengqingyao E-mail:[email protected]

XiaomiCommunicationsCo.,Ltd. #019,9thFloor,Building6,33Xi'erqiMiddleRoad,Haidian District,Beijing,China100085 Tel:01060606666 Date:June8,2023 We,XiaomiCommunicationsCo.,Ltd.,declarethatthisEUT(FCCID: 2AFZZRPBFL)doesn'thaveAdHocModefunctionon"non-US/Canada frequencies".Inaddition,thefrequencyselectionfeatureisdisabledbyfirmwarefor devicesmarketedtotheUS/Canada.ForDTSpartofthisdevice,onlychannels1~11 willbeusedinNorthAmerica.Countrycodeselectionisdisabled. Shouldyouhaveanyquestionsorcommentsregardingthismatter,pleasehavemy bestattention. Sincerelyyours, ____ ContactPerson:Zengqingyao E-mail:[email protected]

XiaomiCommunicationsCo.,Ltd. #019,9thFloor,Building6,33Xi'erqiMiddleRoad,HaidianDistrict,Beijing,China100085 Tel:01060606666 Date:June8,2023 PowerofAttorney Towhomitmayconcern, PleasebenotifiedthatI,qingyaozeng,havedesignatedwuxueweninShenzhenBalunTechnology Co.,Ltd.asthepersonbeingresponsibleforthisprojectandtosigntheform731andother documentation. AnyandallactscarriedoutbywuxueweninShenzhenBalunTechnologyCo.,Ltd.onthematters ofrelatingtoallprocessesrequiredintheFCCapprovalandanycommunicationneededwiththe nationalauthority,shallhavethesamelegalauthorityasactsonourownbehalf. Wefurthercertifiesthatneithertheapplicantnoranypartytothisapplication,asdefinedin47CFR Ch.1.2002(b),issubjecttoadenialtoFederalbenefits,thatincludeFCCbenefits,pursuantto section5301oftheAnti-DrugAbuseActof1998,21U.S.C862. Thisauthorizationislimitedtotheproductofasfollowing: FCCID:2AFZZRPBFL Ifyouhaveanyacknowledgementandresponse,pleasesendittoShenzhenBalunTechnologyCo., Ltd.directly. Shouldyouhaveanyquestionsorcommentsregardingthismatter,pleasehavemybestattention. Sincerelyyours, ____ ContactPerson:Zengqingyao E-mail:[email protected]

XiaomiCommunicationsCo.,Ltd. UNIIDeclarationLetter WehavedeclaredbelowfeaturedforFCCequipmentauthorization,deviceFCCID:2AFZZRPBFL (1)DFSDevice--Master,ClientwithRadardetectioncapability, Clientwithoutradardetectioncapability,N/A (2)Active/PassiveScanning,adhocmodeaccesspointcapability FrequencyBand (MHz) ActiveScanning (thedevicecan transmitaprobe (beacon)) passivescanning (wherethedevice is canlistenonly withno probes) AdHocMode capability Accesspoint capability 2412–2462MHzYes,NoYes,NoYes,NoYes,No 5150–5250MHzYes,NoYes,NoYes,NoYes,No 5250–5350MHzYes,NoYes,NoYes,NoYes,No 5470–5725MHzYes,NoYes,NoYes,NoYes,No 5725–5850MHzYes,NoYes,NoYes,NoYes,No (3)Countrycodeselectionability-Yes,No Ifno,plsexplainhowwasimplemented:useMicrosoftnetworkutility (4)Meet15.202requirement-Yes,No, plscheckbelow: Amasterdeviceisdefinedasadeviceoperatinginamodeinwhichithasthecapabilityto transmitwithoutreceivinganenablingsignal.Inthismodeitisabletoselectachannelandinitiatea networkbysendingenablingsignalstootherdevices Aclientdeviceisdefinedasadeviceoperatinginamodeinwhichthetransmissionsofthedevice areundercontrolofthemaster.Adeviceinclientmodeisnotabletoinitiateanetwork. (5)Forclientdevicesthathavesoftwareconfigurationcontroltooperateindifferentmodes(active scanninginsomeandpassivescanninginothers)indifferentbands(deviceswithmultipleequipment classesorthosethatoperateonnon-DFSfrequencies)ormodulardeviceswhichconfigurethemodes ofoperationsthroughsoftware,theapplicationmustprovidesoftwareandoperationsdescriptionon howthesoftwareand/orhardwareisimplementedtoensurethatproperoperationsmodescannot bemodifiedbyenduseroraninstaller. Apply,NoApply, (Ifapply,plshelptoprovideexplanationonhowitwasimplement(Byhardwareorsoftware,andhowsoftwarewascontrolled) Theactiveorpassivemodewascontrolledbysoftware.Fornon-DFSfrequencyusedactivescanning,forDFSfrequencywas switchedtopassivescanningbysoftwareMechanism Ifyouhaveanyquestions,pleasefeelfreetocontactmeattheaddressshownbelow. Yourssincerely, Signatory ContactPerson:Zengqingyao E-mail:[email protected]

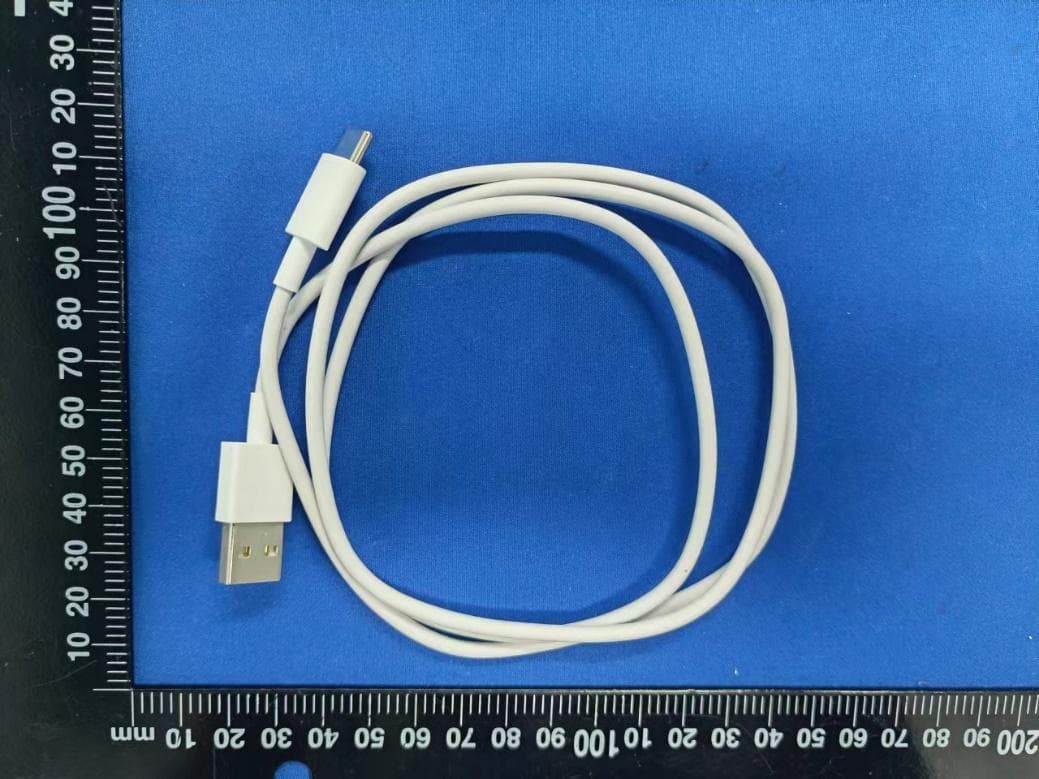

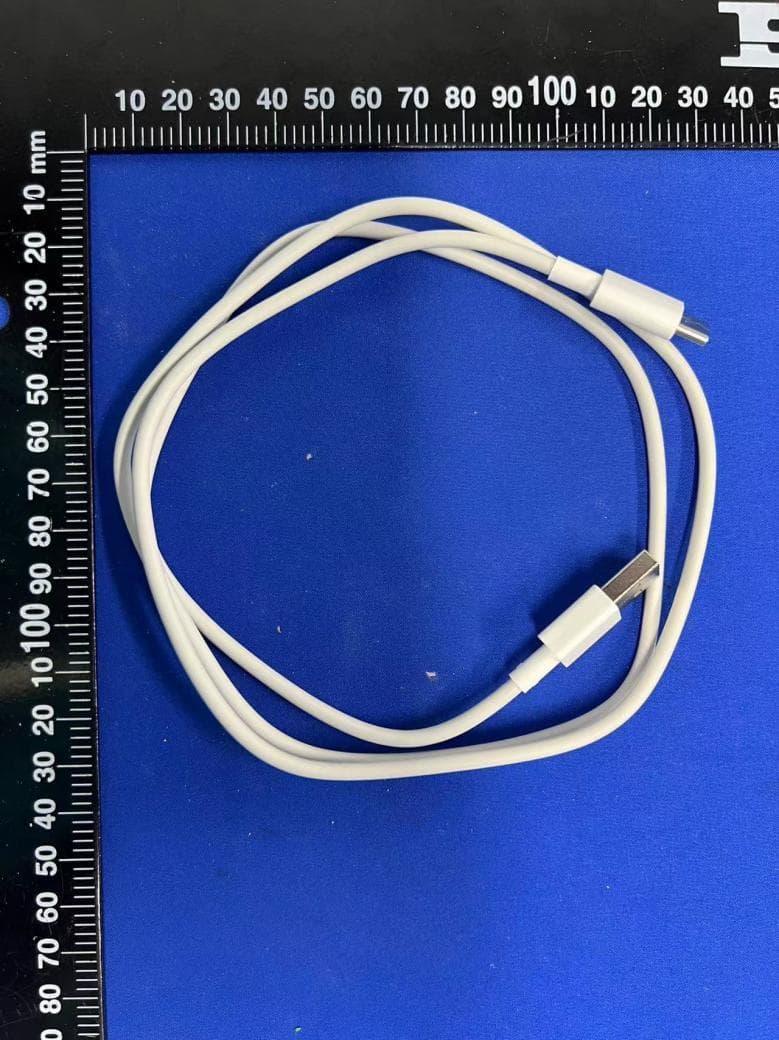

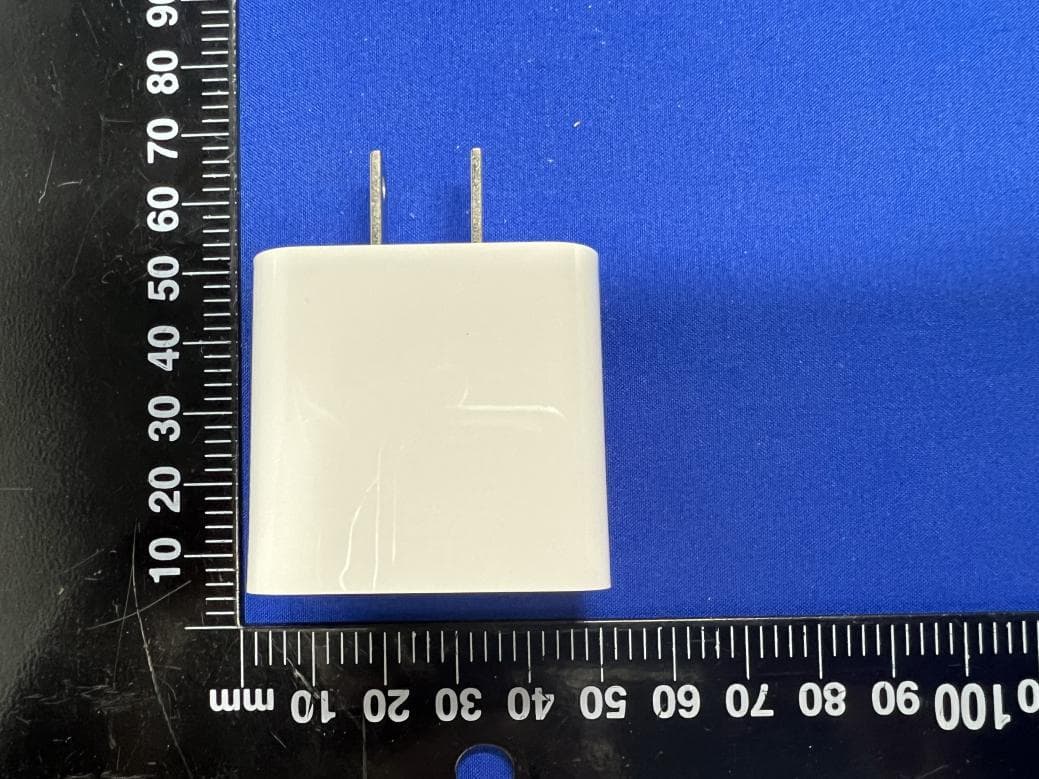

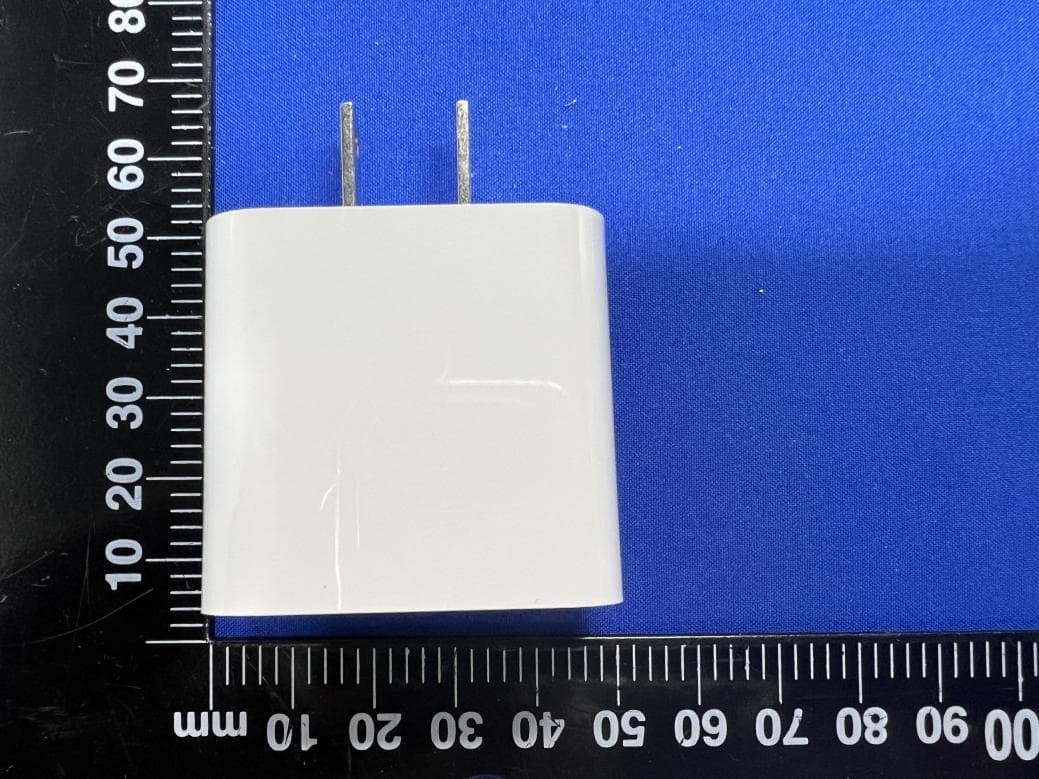

ReportNo.:BL-SZ2340625-AW 1/9 EUTEXTERNALPHOTOS FRONTVIEWOFEUT REARVIEWOFEUT ReportNo.:BL-SZ2340625-AW 2/9 LEFTSIDEVIEWOFEUT RIGHTSIDEOFEUT ReportNo.:BL-SZ2340625-AW 3/9 TOPVIEWOFEUT BOTTOMVIEWOFEUT ReportNo.:BL-SZ2340625-AW 4/9 Accessory-PowerAdapter-MDY-09-EQ(USPlug) CLOSE-UP-MDY-09-EQ(USPlug) ReportNo.:BL-SZ2340625-AW 5/9 Accessory-PowerAdapter-MDY-15-EA(USPlug) CLOSE-UP-MDY-15-EA(USPlug) ReportNo.:BL-SZ2340625-AW 6/9 Accessory-USBCable(K73312) Accessory-USBCable(L73312) ReportNo.:BL-SZ2340625-AW 7/9 Accessory-Headset ReportNo.:BL-SZ2340625-AW 8/9 AncillaryEquipment1 Li-PolymerBattery1 BrandNameMI ModelNo.BN81 SerialNo.N/A Capacitance Rated:7800mAh/30.1Wh Typical:8000mAh/30.9Wh RatedVoltage3.87Vdc LimitedVoltage4.45Vdc ManufacturerSunwodaElectronicCO.,LTD. AncillaryEquipment2 Li-PolymerBattery2 BrandNameMI ModelNo.BN82 SerialNo.N/A Capacitance Rated:7800mAh/30.1Wh Typical:8000mAh/30.9Wh RatedVoltage3.87Vdc LimitedVoltage4.45Vdc ManufacturerSunwodaElectronicCO.,LTD. AncillaryEquipment3 PowerSupplyUnit1 BrandNameMI ModelNo.MDY-09-EQ(USPlug) SerialNo.N/A RatedInput100-240V~50/60Hz0.35A RatedOutput5.0Vdc,2.0A10W ManufacturerAohai AncillaryEquipment4 PowerSupplyUnit2 BrandNameMI ModelNo.MDY-15-EA(USPlug) SerialNo.N/A RatedInput100-240V~50/60Hz0.35A RatedOutput5.0Vdc,2.0A10W ManufacturerAohai AncillaryEquipment7 USBCable1 ModelNo.K73312 Length(Approx.)1.0m AncillaryEquipment8 USBCable2 ModelNo.L73312 Length(Approx.)1.0m AncillaryEquipment9 Headset ModelNo.EM023 Length(Approx.)1.25m ReportNo.:BL-SZ2340625-AW 9/9 Note1:Allbatteriesaretested,onlytheworstdataofBN81-SunwodaElectronicCO.,LTD. showninthisreport. Note2:Alladaptersaretested,onlytheworstdataofMDY-09-EQ(USPlug)showninthis report. Note3:AllUSBCablearetested,onlytheworstdataofK73312showninthisreport. --BLANKBELOW--

E-Label Model Name: 23073RPBFL E-label Path: Setting-About tablet-Certification

Report No.: BL-SZ2340624-AI 1 / 7 EUT INTERNAL PHOTOS EUT UNCOVER VIEW EUT UNCOVER VIEW Report No.: BL-SZ2340624-AI 2 / 7 EUT UNCOVER VIEW MAIN BOARD TOP VIEW (WITH SHIELDING) BT/2.4/5GWLAN ANTENNA Report No.: BL-SZ2340624-AI 3 / 7 MAIN BOARD REAR VIEW (WITH SHIELDING) MAIN BOARD TOP VIEW (WITHOUT SHIELDING) Chip Report No.: BL-SZ2340624-AI 4 / 7 MAIN BOARD REAR VIEW (WITHOUT SHIELDING) SUB BOARD TOP VIEW Report No.: BL-SZ2340624-AI 5 / 7 SUB BOARD REAR VIEW BT WIFI ANT CLOSE VIEW Report No.: BL-SZ2340624-AI 6 / 7 Battery Photo 1 (TOP) 0 Battery Photo 1 (REAR) Report No.: BL-SZ2340624-AI 7 / 7 Battery Photo 2 (TOP) 0 Battery Photo 2 (REAR) --BLANK BELOW--

Report No.: BL-SZ2340625-701 Tel: +86-755-66850100 E-mail: [email protected] Page No. 1 / 55 Web: www.titcgroup.com Template No.: TRP-FCC DASY-Body-1 (2023-01-30) Add: Block B, 1/F, Baisha Science and Technology Park, Shahe Xi Road, Nanshan District, Shenzhen, Guangdong Province, P. R. China TEST REPORT Applicant: Xiaomi Communications Co., Ltd. Address: #019, 9th Floor, Building 6, 33 Xi'erqi Middle Road, Haidian District, Beijing, China, 100085 Equipment Type: Tablet Computer Model Name: 23073RPBFL Brand Name: Redmi FCC ID: 2AFZZRPBFL Test Standard: FCC 47 CFR Part 2.1093 (refer section 3.1) Maximum SAR: Body (1 g@0mm): 0.94 W/kg Sample Arrival Date: May 16, 2023 Test Date May 23, 2023 – May 26, 2023 Date of Issue: Jun. 08, 2023 ISSUED BY: Shenzhen BALUN Technology Co., Ltd. Tested by: Xiong Lining Checked by: Xu Rui Approved by: Tolan Tu (Testing Director) _______________ _______________ _______________ Report No.: BL-SZ2340625-701 Tel: +86-755-66850100 E-mail: [email protected] Page No. 2 / 55 Web: www.titcgroup.com Template No.: TRP-FCC DASY-Body-1 (2023-01-30) Add: Block B, 1/F, Baisha Science and Technology Park, Shahe Xi Road, Nanshan District, Shenzhen, Guangdong Province, P. R. China Revision History Version Issue Date Revisions Content Rev. 01 Jun. 08, 2023 Initial Issue TABLE OF CONTENTS 1 GENERAL INFORMATION ............................................................................................................ 4 1.1 Test Laboratory ....................................................................................................................... 4 1.2 Test Location ........................................................................................................................... 4 1.3 Test Environment Condition .................................................................................................... 4 2 PRODUCT INFORMATION ........................................................................................................... 5 2.1 Applicant Information ............................................................................................................... 5 2.2 Manufacturer Information ........................................................................................................ 5 2.3 Factory Information ................................................................................................................. 5 2.4 General Description for Equipment under Test (EUT).............................................................. 5 2.5 Ancillary Equipment ................................................................................................................. 6 2.6 Technical Information .............................................................................................................. 7 3 SUMMARY OF TEST RESULT...................................................................................................... 8 3.1 Test Standards ........................................................................................................................ 8 3.2 Device Category and SAR Limit .............................................................................................. 9 3.3 Test Result Summary ............................................................................................................ 10 3.4 Test Uncertainty .................................................................................................................... 11 4 MEASUREMENT SYSTEM ......................................................................................................... 12 4.1 Specific Absorption Rate (SAR) Definition ............................................................................. 12 4.2 DASY SAR System ............................................................................................................... 13 5 SYSTEM VERIFICATION ............................................................................................................ 20 5.1 Purpose of System Check ..................................................................................................... 20 5.2 System Check Setup ............................................................................................................. 20 6 TEST POSITION CONFIGURATIONS ......................................................................................... 21 6.1 Tablet Exposure Condition .................................................................................................... 21 Report No.: BL-SZ2340625-701 Tel: +86-755-66850100 E-mail: [email protected] Page No. 3 / 55 Web: www.titcgroup.com Template No.: TRP-FCC DASY-Body-1 (2023-01-30) Add: Block B, 1/F, Baisha Science and Technology Park, Shahe Xi Road, Nanshan District, Shenzhen, Guangdong Province, P. R. China 7 MEASUREMENT PROCEDURE ................................................................................................. 22 7.1 Measurement Process Diagram ............................................................................................ 22 7.2 SAR Scan General Requirement ........................................................................................... 23 7.3 Measurement Procedure ....................................................................................................... 24 7.4 Area & Zoom Scan Procedure ............................................................................................... 24 8 CONDUCTED RF OUPUT POWER ............................................................................................ 25 8.1 WIFI ...................................................................................................................................... 25 8.2 Bluetooth ............................................................................................................................... 31 9 PROXIMITY SENSOR TRIGGERING TEST ...................................................................…

Text truncated - open the document above for the full version.

ReportNo.:BL-SZ2340625-701 1 / 37 CALIBRATIONREPORT F.1E-FieldProbe(EX3DV4-SN:7510) ReportNo.:BL-SZ2340625-701 2 / 37 ReportNo.:BL-SZ2340625-701 3 / 37 ReportNo.:BL-SZ2340625-701 4 / 37 ReportNo.:BL-SZ2340625-701 5 / 37 ReportNo.:BL-SZ2340625-701 6 / 37 ReportNo.:BL-SZ2340625-701 7 / 37 ReportNo.:BL-SZ2340625-701 8 / 37 ReportNo.:BL-SZ2340625-701 9 / 37 ReportNo.:BL-SZ2340625-701 10 / 37 F.2DataAcquisitionElectronics(DAE4-SN:1454) ReportNo.:BL-SZ2340625-701 11 / 37 ReportNo.:BL-SZ2340625-701 12 / 37 ReportNo.:BL-SZ2340625-701 13 / 37 F.32450MHzDipole ReportNo.:BL-SZ2340625-701 14 / 37 ReportNo.:BL-SZ2340625-701 15 / 37 ReportNo.:BL-SZ2340625-701 16 / 37 ReportNo.:BL-SZ2340625-701 17 / 37 ReportNo.:BL-SZ2340625-701 18 / 37 ReportNo.:BL-SZ2340625-701 19 / 37 ReportNo.:BL-SZ2340625-701 20 / 37 ReportNo.:BL-SZ2340625-701 21 / 37 D2450V2DipoleimpedanceandreturnlossValidation Meas.ResultsCurrentMeas.PreviousMeas.Max.Deviation Meas.Data2023.05.172022.05.18/ ReturnLoss(dB)-26.656-26.4010.97% Impedance54.73Ω-1.149jΩ 54.102Ω+2.830 jΩ -3.979Ω (Imaginarypart) ReturnLossforHeadTSL ImpedanceforHeadTSL ReportNo.:BL-SZ2340625-701 22 / 37 F.45GHzDipole ReportNo.:BL-SZ2340625-701 23 / 37 ReportNo.:BL-SZ2340625-701 24 / 37 ReportNo.:BL-SZ2340625-701 25 / 37 ReportNo.:BL-SZ2340625-701 26 / 37 ReportNo.:BL-SZ2340625-701 27 / 37 ReportNo.:BL-SZ2340625-701 28 / 37 ReportNo.:BL-SZ2340625-701 29 / 37 ReportNo.:BL-SZ2340625-701 30 / 37 ReportNo.:BL-SZ2340625-701 31 / 37 ReportNo.:BL-SZ2340625-701 32 / 37 ReportNo.:BL-SZ2340625-701 33 / 37 ReportNo.:BL-SZ2340625-701 34 / 37 ReportNo.:BL-SZ2340625-701 35 / 37 ReportNo.:BL-SZ2340625-701 36 / 37 D5GHzV2DipoleimpedanceandreturnlossValidation Meas.ResultsCurrentMeas.PreviousMeas.Max.Deviation Meas.Data2023.05.162022.05.17/ 5.25GHz ReturnLoss(dB) -27.820-29.961-7.15% 5.25GHz Impedance 49.06Ω-0.322jΩ 48.925Ω+1.802 jΩ -2.124Ω (Imaginarypart) 5.6GHz ReturnLoss(dB) -21.574-25.244-14.54% 5.6GHz Impedance 52.121Ω+3.482jΩ47.163Ω+3.417jΩ 4.958Ω (Realpart) 5.75GHz ReturnLoss(dB) -27.547-27.2840.96% 5.75GHz Impedance 46.944Ω+4.023jΩ50.693Ω+8.724jΩ -4.701Ω (Imaginarypart) ReturnLossforHeadTSL ImpedanceforHeadTSL ReportNo.:BL-SZ2340625-701 37 / 37 --ENDOFREPORT--

Document No: BL-SZ2340625 Page 1 of 131 A.2 Emission Bandwidth & 99% Bandwidth Document No: BL-SZ2340625 Page 2 of 131 1. 802.11a_20M_U-NII-1_L 1.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5180 26 0.2 Peak 0 22.797096 N/A Document No: BL-SZ2340625 Page 3 of 131 2. 802.11a_20M_U-NII-1_M 2.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5220 26 0.2 Peak 0 22.804284 N/A Document No: BL-SZ2340625 Page 4 of 131 3. 802.11a_20M_U-NII-1_H 3.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5240 26 0.2 Peak 0 22.993458 N/A Document No: BL-SZ2340625 Page 5 of 131 4. 802.11n_20M_U-NII-1_L 4.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5180 26 0.2 Peak 0 23.835594 N/A Document No: BL-SZ2340625 Page 6 of 131 5. 802.11n_20M_U-NII-1_M 5.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5220 26 0.2 Peak 0 23.863663 N/A Document No: BL-SZ2340625 Page 7 of 131 6. 802.11n_20M_U-NII-1_H 6.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5240 26 0.2 Peak 0 23.804903 N/A Document No: BL-SZ2340625 Page 8 of 131 7. 802.11n_40M_U-NII-1_L 7.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5190 26 0.39 Peak 0 41.38103 N/A Document No: BL-SZ2340625 Page 9 of 131 8. 802.11n_40M_U-NII-1_H 8.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5230 26 0.39 Peak 0 41.518589 N/A Document No: BL-SZ2340625 Page 10 of 131 9. 802.11ac_20M_U-NII-1_L 9.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5180 26 0.2 Peak 0 23.582389 N/A Document No: BL-SZ2340625 Page 11 of 131 10. 802.11ac_20M_U-NII-1_M 10.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5220 26 0.2 Peak 0 24.055543 N/A Document No: BL-SZ2340625 Page 12 of 131 11. 802.11ac_20M_U-NII-1_H 11.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5240 26 0.2 Peak 0 23.560263 N/A Document No: BL-SZ2340625 Page 13 of 131 12. 802.11ac_40M_U-NII-1_L 12.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5190 26 0.39 Peak 0 41.665327 N/A Document No: BL-SZ2340625 Page 14 of 131 13. 802.11ac_40M_U-NII-1_H 13.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5230 26 0.39 Peak 0 41.55624 N/A Document No: BL-SZ2340625 Page 15 of 131 14. 802.11ac_80M_U-NII-1_M 14.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5210 26 0.82 Peak 0 83.352523 N/A Document No: BL-SZ2340625 Page 16 of 131 15. 802.11a_20M_U-NII-2A_L 15.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5260 26 0.2 Peak 0 22.97613 N/A Document No: BL-SZ2340625 Page 17 of 131 16. 802.11a_20M_U-NII-2A_M 16.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5300 26 0.2 Peak 0 22.933295 N/A Document No: BL-SZ2340625 Page 18 of 131 17. 802.11a_20M_U-NII-2A_H 17.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5320 26 0.2 Peak 0 23.005764 N/A Document No: BL-SZ2340625 Page 19 of 131 18. 802.11n_20M_U-NII-2A_L 18.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5260 26 0.2 Peak 0 23.777684 N/A Document No: BL-SZ2340625 Page 20 of 131 19. 802.11n_20M_U-NII-2A_M 19.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5300 26 0.2 Peak 0 23.774257 N/A Document No: BL-SZ2340625 Page 21 of 131 20. 802.11n_20M_U-NII-2A_H 20.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5320 26 0.2 Peak 0 23.869785 N/A Document No: BL-SZ2340625 Page 22 of 131 21. 802.11n_40M_U-NII-2A_L 21.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5270 26 0.39 Peak 0 41.440386 N/A Document No: BL-SZ2340625 Page 23 of 131 22. 802.11n_40M_U-NII-2A_H 22.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5310 26 0.39 Peak 0 41.583931 N/A Document No: BL-SZ2340625 Page 24 of 131 23. 802.11ac_20M_U-NII-2A_L 23.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5260 26 0.2 Peak 0 24.125376 N/A Document No: BL-SZ2340625 Page 25 of 131 24. 802.11ac_20M_U-NII-2A_M 24.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5300 26 0.2 Peak 0 23.822862 N/A Document No: BL-SZ2340625 Page 26 of 131 25. 802.11ac_20M_U-NII-2A_H 25.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5320 26 0.2 Peak 0 23.462768 N/A Document No: BL-SZ2340625 Page 27 of 131 26. 802.11ac_40M_U-NII-2A_L 26.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5270 26 0.39 Peak 0 41.465256 N/A Document No: BL-SZ2340625 Page 28 of 131 27. 802.11ac_40M_U-NII-2A_H 27.1. A.2-26dB Bandwidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detect…

Text truncated - open the document above for the full version.

Document No: BL-SZ2340625 Page 1 of 21 A.3 6 dB Bandwidth Document No: BL-SZ2340625 Page 2 of 21 1. 802.11a_20M_U-NII-3_L 1.1. A.2.1-6dB BandWidth(NTNV) Center Frequency (MHz) XdB Down RBW (MHz) Detector Limit (MHz) XdB BandWidth (MHz) Verdict 5745 6 0.1 Peak 0.5 15.399902 Pass Document No: BL-SZ2340625 Page…

Text truncated - open the document above for the full version.
