2BBWQ-VMABM01Air Beats Mini

SICHERHEITSHINWEISE Vor dem Gebrauch von Air Beats Mini bitte sorgfältig die Bedienungsanleitung durchlesen und diese zum späteren Nachschlagen aufbewahren. Air Beats Mini nicht verwenden, wenn das Produkt offensichtlich defekt ist. Dieses Produkt ist kein Spielzeug und nicht für die Verwendung von Kindern unter 14 Jahren bestimmt. Warnungen und Vorsichtsmaßnahmen Nicht über einen längeren Zeitraum Musik mit hoher Lautstärke hören. Außerhalb der Reichweite von Kindern und Haustieren aufbewahren. Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen. Achtung: Nicht geeignet für Kinder unter 3 Jahren. Um die Gefahr von Bränden oder Stromschlägen zu vermeiden, das Produkt nicht mit Wasser oder Feuchtigkeit in Verbindung bringen. Das Produkt nicht im Regen oder an Orten verwenden, an denen der Lautsprecher mit Tropfen, Spritzern oder anderweitigen Flüssigkeiten in Kontakt kommen kann. Keine mit Flüssigkeiten gefüllten Gefäße auf das Gerät stellen. Das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Heiz registern, Öfen oder anderen Geräten (einschließlich Verstärkern) installieren, die Wärme erzeugen. Das Produkt nicht in die Nähe von offenen Flammen stellen. Keine Lüftungsöffnungen blockieren. Während eines Gewitters oder wenn Laut sprecher für eine längere Zeit nicht in Gebrauch ist, Verbindung zur Steckdose trennen. Der Lautsprecher ist mit Magneten ausgestattet. Personen, die einen Herzschrittmacher oder implantierten Defibrillator haben, wird deshalb von der Nutzung abgeraten. ENTSORGUNG VON ALTGERÄTEN UND ELEKTRONISCHEN GERÄTEN Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme. Batterien und Akkus Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlos- sen sind, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteili- gung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden. Möglichkeiten der Rückgabe von Altgeräten Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektro- nikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindes- tens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rück- gabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Alt- geräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart. Datenschutz-Hinweis Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist. Bedeutung des Symbols „durchgestrichene Mülltonne“ Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Ent- sorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben. CE-Konformitätserklärung Vonmählen erklärt hiermit, dass dieses Produkt allen anwendbaren EU-Richtlinienanforderungen entspricht. Die vollständige Konformitätserklärung ist abrufbar unter www.info.vonmaehlen.com/manual/air-beats-mini UKCA-Kennzeichnung Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Verträglichkeit 2016 und alle anderen zutreffenden UK-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.info.vonmaehlen.com/manual/air-beats-mini Frequenzband: 2402 MHz - 2480 MHz Max. abgestrahlte Sendeleistung: 2 dBm PFLEGE UND WARTUNG Air Beats Mini nicht fallenlassen und keinen Erschütterungen aussetzen. Air Beats Mini vor Nässe und Feuchtigkeit schütze…

Text truncated - open the document above for the full version.

(Vonmaehlen GmbH) (2023.07.07) Eurofins Electrical and Electronic Testing NA, Inc. 914 West Patapsco Avenue Baltimore, MD 21230 RE: Attestation Statements Part 2.911(d)(5)(i) request for (FCC ID: 2BBWQ-VMABM01) [Vonmaehlen GmbH] (“the applicant”) certifies that the equipment for which authorization is sought is not “covered” equipment prohibited from receiving an equipment authorization pursuant to section 2.903 of the FCC rules. Sincerely, (Applicant signature) (Applicant printed name) Leo von Hoyningen-Huene (Vonmaehlen GmbH) (2023.07.07) Eurofins Electrical and Electronic Testing NA, Inc. 914 West Patapsco Avenue Baltimore, MD 21230 RE: Attestation Statements Part 2.911(d)(5)(ii) request for (FCC ID: 2BBWQ-VMABM01) [Vonmaehlen GmbH] (“the applicant”) certifies that, as of the date of the filing of the application, the applicant is not identified on the Covered List as an entity producing “covered” equipment. Sincerely, (Applicant signature) (Applicant printed name) Leo von Hoyningen-Huene

Vonmaehlen GmbH 2023.7.7 Eurofins Electrical and Electronic Testing NA, Inc. 914 W. Patapsco Avenue Baltimore, MD 21230 USA RE: CONFIDENTIALITY REQUEST FOR EUT NAME: Air Beats Mini Trademark: Vonmählen MODEL : VM-ABM-01 FCC ID: 2BBWQ-VMABM01 To Whom It May Concern: This letter serves as an official request for confidentiality under sections 0.457 and 0.459 of CFR 47. We have requested that the -Block Diagram -Schematics -Operational Description required to be submitted with this application be permanently withheld from public review. The above materials contain trade secrets and proprietary information not customarily released to the public. The public disclosure of these materials may be harmful to the applicant and provide unjustified benefits to its competitors. Please contact me if there is any information you may need. Sincerely, Client’s signature: Client’s name / title : Leo von Hoyningen-Huene/COO Contact information / address: Vor dem Bardowicker Tore 49, 21339 Lueneburg, Germany

Vonmaehlen GmbH 2023.7.7 Eurofins Electrical and Electronic Testing NA, Inc. 914 W. Patapsco Avenue Baltimore, MD 21230 USA RE: LETTER OF AGENT AUTHORIZATION To Whom It May Concern: We, the undersigned, hereby authorize Shenzhen BCTC Testing Co., Ltd to act on our behalf in all matters relating to application for equipment authorization, including the signing of all documents relating to these matters. We also hereby certify that no party to the application authorized hereunder is subject to the denial of benefits, including FCC benefits, pursuant to Section 5301 of the Anti-Drug Abuse Act of 1988, 21 U.S.C.853(a). This agreement expires one year from the current date. Sincerely, Client’s signature: Client’s name / title : Leo von Hoyningen-Huene/COO Contact information / address: Vor dem Bardowicker Tore 49, 21339 Lueneburg, Germany

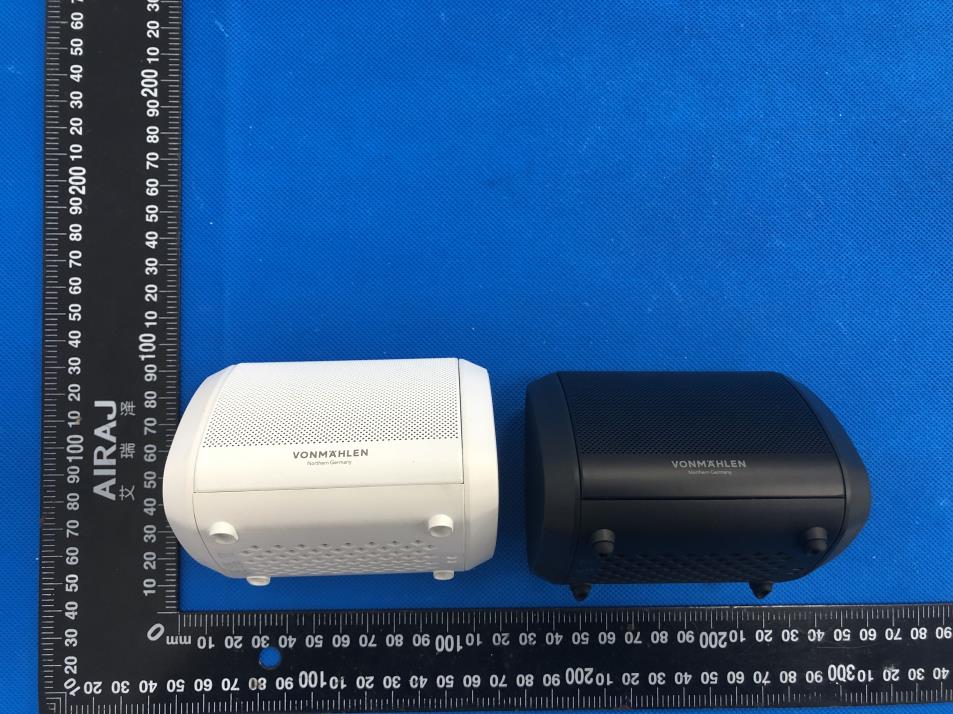

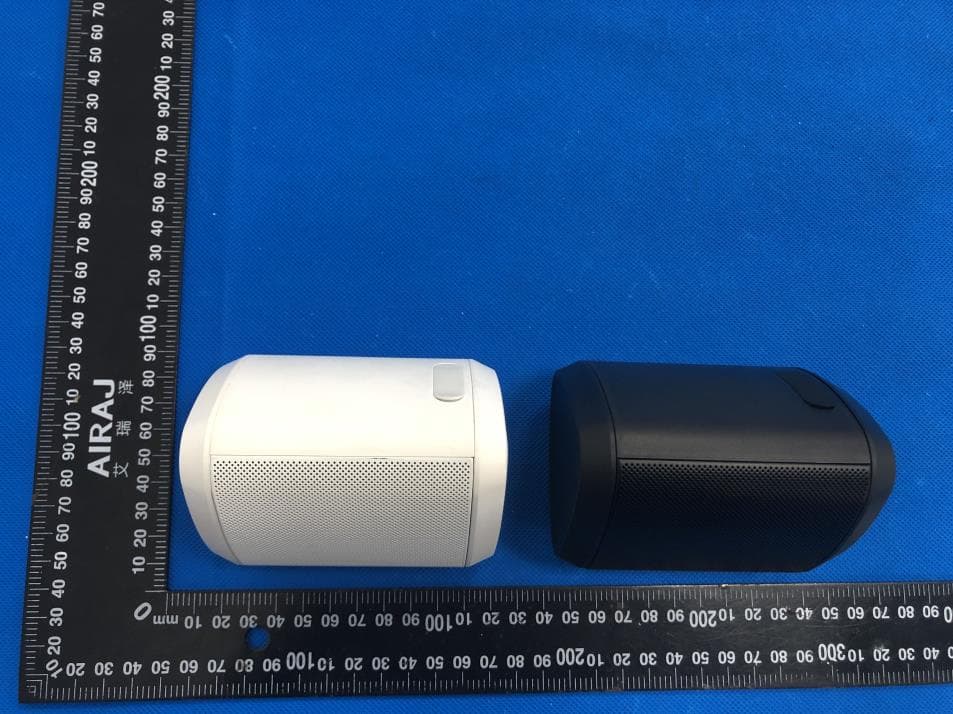

External Photos

Label & label location 10mm*5mm FCC ID:2BBWQ-VMABM01

Internal Photos Antenna

RF EXPOSURE EVALUATION METHOD FCC ID: 2BBWQ-VMABM01 Applicable standard： In accordance with FCC 47 CFR part 2 (2.1093) this device has been defined as a portable device which is defined as a transmitting device designed to be used so that the radiating structure(s) of the device is/are within 20 centimeters of the body of the user. Portable devices must be evaluated using the specified in FCC 47 CFR part 2 (2.1093) and ANSI/IEEEC95.1-1992. and had been tested in accordance with the measurement methods and procedures specified in IEEE 1528-2003. Per FCC KDB 447498 D01 v06, the 1-g and 10-g SAR test exclusion thresholds for 100 MHz to 6 GHz at test separation distances s 50 mm are determined by: SAR Test Exclusion Thresholds for 100 MHz – 6 GHz and ≤ 50 mm Approximate SAR Test Exclusion Power Thresholds at Selected Frequencies and Test Separation Distances are illustrated in the following Table. The 1-g and 10-g SAR test exclusion thresholds for 100 MHz to 6 GHz at test separation distances ≤ 50 mm are determined by: [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance, mm)] · [√f(GHz)] ≤ 3.0 for 1-g SAR and ≤ 7.5 for 10-g extremity SAR,where f(GHz) is the RF channel transmit frequency in GHz Power and distance are rounded to the nearest mW and mm before calculation The result is rounded to one decimal place for comparison The test exclusions are applicable only when the minimum test separation distance is ≤ 50 mm and for transmission frequencies between 100 MHz and 6 GHz. When the minimum test separation distance is < 5 mm, a distance of 5 mm is applied to determine SAR test exclusion. BT GFSK 2402 -2.12 21 GFSK 2441 -1.29 21 GFSK 2480 -0.67 21 π/ 4 DQPSK 2402 -1.19 21 π/ 4 DQPSK 2441 -0.44 21 π/ 4 DQPSK 2480 0.19 21 8DPSK 2402 -0.64 21 8DPSK 2441 0.14 21 8DPSK 2480 0.74 21 max possible output power (PK,conducted)：1±1dBm 1.68dBi logarithmic terms convert to numeric result is nearly 1.472 2dBm=1.58mW 2402MHz [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance,mm)] · [√f(GHz)]= 1.58/5*√2.402=0.49≤3.0 2441MHz [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance,mm)] · [√f(GHz)]= 1.58/5*√2.441=0.49≤3.0 2480MHz [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance,mm)] · [√f(GHz)]= 1.58/5*√2.48=0.50≤3.0 Conclusion: 1. [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance, mm)] * [√f(GHz)] < 3.0. 2. SAR Test Exclusion Thresholds is 3.0 for separation distance 5mm. Therefore, SAR test is not required.

Product specification Quick Reference Date Antenna module on the system board Frequenc Range 2400 ~ 2500MHz Ant. Port Input Pwr. (dBm) 0 (Typ. BT class 2 output power) Tot. Rad. Pwr. (dBm) -1.2 (Input pwr – loss pwr) Peak EIRP(dBm) 1.2 Directivity (dBi) 1 (all direction antenna) Efficiency (dB) 6 0.2 % Gain (dBi) 1.68 Maximum Power (dBm) 1.7 (XY-plane) Minimum Power (dBm) -4(XY-plane) Avg. Power (dBm) -0.5(XY-plane) Input Impendence(ohm) 50 Polarization Type V ertical & Horizontal V . S .W . R < 1.4 All the technical data and information contained herein are subject to ch ange without prior notice Antenna Layout & module on the system board Antenna Gain Gain Table Unit in dBi @2.44GHz XY-plane XZ-plane YZ-plane Efficiency Peak Avg. Peak Avg. Peak Avg. Module Board 1.35-0.51.68-3.61.11-3.06 0.2 % Retum Loss The Environment of Antenna Radiation Pattem 3D radiation pattern diagram XY-plane XZ-plane YZ-plane

No.：BCTC/RF-EMC-007 Page: 1 of 80 Edition：B.0 TEST REPORT Shenzhen BCTC Testing Co., Ltd. Report No.: BCTC2306606154E Applicant: Vonmaehlen GmbH Product Name: Air Beats Mini Model/Type reference: VM-ABM-01 Tested Date: 2023-06-27 to 2023-07-05 Issued Date: 2023-07-05 Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 2 of 80 Edition：B.0 FCC ID:2BBWQ-VMABM01 The test report is effective only with both signature and specialized stamp.This result(s) shown in this report refer only to the sample(s) tested. Without written approval of Shenzhen BCTC Testing Co., Ltd, this report can’t be reproduced except in full.The tested sample(s) and the sample information are provided by the client. Product Name: Air Beats Mini Trademark: Vonmählen Model/Type Reference: VM-ABM-01 Prepared For: Vonmaehlen GmbH Address: Vor dem Bardowicker Tore 49, 21339 Lueneburg, Germany Manufacturer: Musilab Electronic (DongGuan)Co., Ltd. Address: NO.5, Huanwei Street, Fugang,Qingxi town, Dongguan,Guangdong, China Prepared By: Shenzhen BCTC Testing Co., Ltd. Address: 1-2/F., Building B, Pengzhou Industrial Park, No.158, Fuyuan 1st Road, Zhancheng, Fuhai Subdistrict, Bao'an District, Shenzhen, Guangdong, China Sample Received Date: 2023-06-27 Sample tested Date: 2023-06-27 to 2023-07-05 Issue Date: 2023-07-05 Report No.: BCTC2306606154E Test Standards: FCC Part15.247 ANSI C63.10-2013 Test Results: PASS Remark: This is Bluetooth Classic radio test report. Tested by: Approved by: Kelsey Tan/ Project Handler Zero Zhou/Reviewer Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 3 of 80 Edition：B.0 Table Of Content Test Report Declaration Page 1. Version .................................................................................................................. 5 2. Test Summary ....................................................................................................... 6 3. Measurement Uncertainty ..................................................................................... 7 4. Product Information And Test Setup ..................................................................... 8 4.1 Product Information ............................................................................................... 8 4.2 Test Setup Configuration ...................................................................................... 9 4.3 Support Equipment ............................................................................................... 9 4.4 Channel List ........................................................................................................ 10 4.5 Test Mode ........................................................................................................... 10 4.6 Table Of Parameters Of Text Software Setting ................................................... 10 5. Test Facility And Test Instrument Used ............................................................... 11 5.1 Test Facility ......................................................................................................... 11 5.2 Test Instrument Used .......................................................................................... 11 6. Conducted Emissions .......................................................................................... 13 6.1 Block Diagram Of Test Setup .............................................................................. 13 6.2 Limit .................................................................................................................... 13 6.3 Test procedure .................................................................................................... 13 6.4 EUT operating Conditions ................................................................................... 13 6.5 Test Result .......................................................................................................... 14 7. Radiated emissions ............................................................................................. 16 7.1 Block Diagram Of Test Setup .............................................................................. 16 7.2 Limit .................................................................................................................... 17 7.3 Test procedure .................................................................................................... 18 7.4 EUT operating Conditions ................................................................................... 19 7.5 Test Result .......................................................................................................... 20 8. Radiated Band Emission Measurement And Restricted Bands Of Operation ..... 24 8.1 Block Diagram Of Test Setup .............................................................................. 24 8.2 Limit .................................................................................................................... 24 8.3 Test procedure .................................................................................................... 25 8.4 EUT operating Conditions ................................................................................... 25 8.5 Test Result .......................................................................................................... 26 9. Spurious RF Conducted Emissions ..................................................................... 27 9.1 Block Diagram Of Test Setup .............................................................................. 27 9.2 Limit .................................................................................................................... 27 9.3 Test procedure .................................................................................................... 27 9.4 Test Result .......................................................................................................... 28 10. 20 dB Bandwidth .....................................................…

Text truncated - open the document above for the full version.

Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 67 of 80 Edition：B.0 13. Number Of Hopping Frequency 13.1 Block Diagram Of Test Setup 13.2 Limit Frequency hopping systems in the 2400-2483.5 MHz band shall use at least 15 channels. 13.3 Test procedure 1. Remove the antenna from the EUT and then connect a low RF cable from the antenna port to the spectrum. 2. Set the spectrum analyzer: RBW = 100kHz. VBW = 300kHz. Sweep = auto; Detector Function = Peak. Trace = Max hold. 3. Allow the trace to stabilize. It may prove necessary to break the span up to sections. in order to clearly show all of the hopping frequencies. The limit is specified in one of the subparagraphs of this Section. 4. Set the spectrum analyzer: Start Frequency = 2.4GHz, Stop Frequency = 2.4835GHz. Sweep=auto; 13.4 Test Result Condition Mode Hopping Number Limit Verdict NVNT 1-DH1 79 15 Pass NVNT 2-DH1 79 15 Pass NVNT 3-DH1 79 15 Pass Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 68 of 80 Edition：B.0 Test Graphs Hopping No. NVNT 1-DH1 2441MHz Hopping No. NVNT 2-DH1 2441MHz Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 69 of 80 Edition：B.0 Hopping No. NVNT 3-DH1 2441MHz Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 70 of 80 Edition：B.0 14. Dwell Time 14.1 Block Diagram Of Test Setup 14.2 Limit Frequency hopping systems in the 2400-2483.5 MHz band shall use at least 15 channels. The average time of occupancy on any channel shall not be greater than 0.4 seconds within a period of 0.4 seconds multiplied by the number of hopping channels employed. Frequency hopping systems may avoid or suppress transmissions on a particular hopping frequency provided that a minimum of 15 channels are used. 14.3 Test procedure 1. Remove the antenna from the EUT and then connect a low RF cable from the antenna port to the spectrum. 2. Set spectrum analyzer span = 0. Centred on a hopping channel; 3. Set RBW = 1MHz and VBW = 3MHz.Sweep = as necessary to capture the entire dwell time per hopping channel. Set the EUT for DH5, DH3 and DH1 packet transmitting. 4. Use the marker-delta function to determine the dwell time. If this value varies with different modes of operation (e.g.. data rate. modulation format. etc.). repeat this test for each variation. The limit is specified in one of the subparagraphs of this Section. Submit this plot(s). 14.4 Test Result DH5 Packet permit maximum 1600 / 79 / 6 hops per second in each channel (5 time slots RX, 1 time slot TX). DH3 Packet permit maximum 1600 / 79 / 4 hops per second in each channel (3 time slots RX, 1 time slot TX). DH1 Packet permit maximum 1600 / 79 /2 hops per second in each channel (1 time slot RX, 1 time slot TX). So, the Dwell Time can be calculated as follows: DH5:1600/79/6*0.4*79*(MkrDelta)/1000 DH3:1600/79/4*0.4*79*(MkrDelta)/1000 DH1:1600/79/2*0.4*79*(MkrDelta)/1000 Remark: Mkr Delta is once pulse time. Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 71 of 80 Edition：B.0 Modulation Channel Data Packet pulse time(ms) Dwell Time(s) Limits(s) GFSK Middle 1DH1 0.376 0.120 0.4 1DH3 1.632 0.261 0.4 1DH5 2.879 0.307 0.4 π/ 4 DQPSK Middle 2DH1 0.378 0.121 0.4 2DH3 1.629 0.261 0.4 2DH5 2.885 0.308 0.4 8DPSK Middle 3DH1 0.387 0.124 0.4 3DH3 1.636 0.262 0.4 3DH5 2.887 0.308 0.4 Test Graphs Dwell NVNT 1-DH1 2441MHz One Burst Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 72 of 80 Edition：B.0 Dwell NVNT 1-DH3 2441MHz One Burst Dwell NVNT 1-DH5 2441MHz One Burst Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 73 of 80 Edition：B.0 Dwell NVNT 2-DH1 2441MHz One Burst Dwell NVNT 2-DH3 2441MHz One Burst Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 74 of 80 Edition：B.0 Dwell NVNT 2-DH5 2441MHz One Burst Dwell NVNT 3-DH1 2441MHz One Burst Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 75 of 80 Edition：B.0 Dwell NVNT 3-DH3 2441MHz One Burst Dwell NVNT 3-DH5 2441MHz One Burst Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 76 of 80 Edition：B.0 15. Antenna Requirement 15.1 Limit 15.203 requirement: For intentional device, according to 15.203: an intentional radiator shall be designed to ensure that no antenna other than that furnished by the responsible party shall be used with the device. 15.2 Test Result The EUT antenna is PCB antenna, fulfill the requirement of this section. Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 77 of 80 Edition：B.0 16. EUT Photographs EUT Photo NOTE: Appendix-Photographs Of EUT Constructional Details Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 78 of 80 Edition：B.0 17. EUT Test Setup Photographs Conducted emissions Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 79 of 80 Edition：B.0 Radiated Measurement Photos Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 80 of 80 Edition：B.0 STATEMENT 1. The equipment lists are traceable to the national reference standards. 2. The test report can not be partially copied unless prior written approval is issued from our lab. 3. The test report is invalid without the "special seal for inspection and testing". 4. The test report is invalid without the signature of the approver. 5. The test process and test result is only related to the Unit Under Test. 6. Sample information is provided by the client and the laboratory is not responsible for its authenticity. 7. The quality system of our laboratory is in accordance with ISO/IEC17025. 8. If there is any objection to this test report, the client should inform issuing laboratory within 15 days from the date of receiving test report. Address: 1-2/F., Building B, Pengzhou Industrial Park, No.158, Fuyuan 1st Road, Zhancheng, Fuhai Subdistrict, Bao'an District, Shenzhen, Guangdong, China TEL：400-788-9558 P. C.: 518103 FAX：0755-33229357 Website：http://www.chnbctc.com E-Mail：[email protected] ※※※※※ END ※※※※※

Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 78 of 80 Edition：B.0 17. EUT Test Setup Photographs Conducted emissions Report No.: BCTC2306606154E No.：BCTC/RF-EMC-007 Page: 79 of 80 Edition：B.0 Radiated Measurement Photos
