English English-1 Wireless Charger (Model: CY-SWC1000A ) User Manual 1. Product Overview This product enables you to charge the 3D Active Glasses wirelessly. To charge the product, you have to use this product with the 3D Active Glasses. 2. Part Names and Accessories Accessories : Wireless charger, Adapter, AC-cord, Manual, Ferrite Core 3. How to Use yy Connect the power cord to the adapter at the back of the product. yy Connect the adapter supplied with the product to the AC power cord. yy When the LED at the top of the product turns red and you press the power switch slightly, the LED turns green and the product enters charging mode. At this time, the blue LED at the front starts blinking slowly. During charging mode, the green LED at the top turns on and the blue LED at the front blinks so that you can easily identify the state. (This product supports a last memory function that saves the last settings even if the power is turned off. The LED may illuminate green according to the state when the power was last turned off. Since the green LED indicates that the product is already in charging mode, in this case, proceed to the next step without pressing the power button.) yy In charging mode, put the device that supports wireless charging on the corresponding part of the product to start charging the device. Charging will start automatically. It is recommended that you only use the following authorized devices that support wireless charging. y✎ To charge the 3D Active Glasses (SSG-3300GR, SSG-3300CR, SSG-3700CR) that support wireless charging and that are sold separately, put the glasses on the circular wing as shown by the figure so that the front of the glasses face outward. At this time, make sure to check the charge status of the glasses through the LED of the 3D Active Glasses. If the LED of the 3D Active Glasses is off, it indicates that the glasses have not been placed in position properly. The LED on the 3D glasses will blink while the battery is being charged. Move the glasses until the red LED flashes. The battery is fully charged when the LED on the 3D glasses turns green and flashes. It is best to place the glasses within the recommended area of use ( marked by oblique lines) indicated in the following picture. If the glasses are outside of the recommended area, charging may take longer. y✎ If charging is complete or is not necessary, press the power button at the top once. The power LED illuminates red and the product changes to standby mode. This product provides an automatic mode switching function to save power. Approximately 5 hours after the green LED is illuminated, the product automatically changes from charging mode to standby mode and then the LED illuminates red. 4. Operating Precautions y ˆ Charging another device that is not specified in the manual is not guaranteed. Do not place or stack incompatible devices on the product. y ˆ If the charging function of the product is no longer necessary or the device has been fully charged, it is recommended that you switch to standby mode by pressing the power button. In the standby state, the product does not emit a magnetic field and consumes negligible power. y ˆ The product provides an auto-power off function to save power. Approximately 5 hours after entering charge mode (green LED), the product automatically enters standby mode (red LED). Please note that is not a product malfunction. y ˆ This product supports the last memory function that saves the last settings even if the power is turned off. In the case of a power failure or when the AC adapter or the DC jack is disconnected, the product remembers the last mode such as charge mode or standby mode and automatically returns to that mode when power is supplied again. This is not a product malfunction. y ˆ Since the circuitry is located at the bottom of the product, it may generate heat, but the heat is within the safety specifications and this is not a malfunction of the product. y ˆ This product generates a magnetic field. Do not place the product near wireless devices (a mobile phone, etc.), contactless cards or, communication equipment. The device may interfere with the product and cause it to become damaged. y ˆ Since this product utilizes electro-magnetic resonance, the internal antennas may interfere with each other. When using this product, avoid stacking the products or placing them within 30 cm of each other. y ˆ The charging time may be affected by the age of the battery in the device to be charged or the charge method, and the model of the product. For more information, please refer G   A G I B ; Power switch and LED DC adapter socket (at the bottom back) LED charging mode Circular wing Suggested range Cylinder top Circular wing 1.5cm (0.6 in) Suggested range (marked by oblique lines) Circular wing CY-SWC1000A_Na_L16.indb 12011-02-17 오후 1:19:07 English-2 to the user manual of the product. y ˆ Be sure to use the adapter supplied with the glasses. Using an adapter that is not supported may damage the glasses or cause the glasses to malfunction. 5. Safety Precautions The following is to prevent injury to users and damage to property. Make sure to carefully read and observe the following. [ Warning ● Do not use the product for a purpose other than charging the devices specified in this user manual. Do not throw the product or use the product as a pillow or a stand for another object. ● This product artificially generates a magnetic field in charge ready mode. Although this product does not affect general electric appliances, do not place the product near electronic equipment sensitive to magnetic fields, especially life sustaining equipment. ● Do not place the product in a location exposed to direct sunlight, heat or moisture. This may result in a malfunction or fire. ● Do not apply pressure or impact or drop this product. This may result in a malfunction. ● Do not spray water or cleaning agent directly onto the product. Failing to do so may cause a fire or e…

Text truncated - open the document above for the full version.

Українська-26 y ˆ Використовуйте адаптер, який додається до окулярів. Використання не сертифікованого адаптера може пошкодити окуляри або призвести до їх неналежної роботи. 5. Правила техніки безпеки Дотримання цих правил дає змогу уникнути травмування користувачів або пошкодження май на. Уважно прочитайте та дотримуйтесь викладених далі вказівок. [ Попередження ● Не використовуйте виріб з іншою метою, окрім як для заряджання пристроїв, визначених в цьому посібнику користувача. Не кидайте виріб і не використовуйте його як підкладку або підставку для іншого предмета. ● Цей виріб у режимі заряджання штучно генерує магнітні хвилі. Хоча виріб не впливає на звичайні електричні пристрої, не ставте його поблизу електронного обладнання, яке чутливе до магнітних полів, особливо обладнання, що є життєзабезпечуючим. ● Оберігайте виріб від дії прямих сонячних променів, тепла та вологи. Недотримання цієї вимоги може спричинити порушення роботи виробу або пожежу. ● Не тисніть на виріб, не вдаряйте і не кидайте його. Це може призвести до порушення роботи виробу. ● Не розпилюйте воду або миючий засіб безпосередньо на виріб. Недотримання цієї вимоги може призвести до пожежі або ураження електричним струмом, псування зовнішнього вигляду виробу чи стирання надрукованого на виробі. ● Не використовуйте для чищення виробу хімічні речовини, які містять спирт, розчинники або поверхнево-активні речовини, чи такі речовини, як віск, бензин, розчинник, мастило, засоби від комарів, освіжувачі повітря або засоби для чищення. Це може призвести до втрати кольору виробу, утворення тріщин або стирання написів. Феритове осердя yy Феритове осердя для кабелю живлення: феритові осердя застосовуються для захисту кабелів від електромагнітних перешкод. Під’єднуючи феритове осердя до кабелю, відкрийте феритове осердя та зафіксуйте його навколо кабелю поблизу роз’єму, як показано на малюнку. yy Феритове осердя має перебувати на відстані не менше 10 см від кінця кабелю, під’єднаного до розетки змінного струму. 6. Усунення несправностей За наявності такої ознакивиконайте викладені далі вказівки. Функція заряджання не працює. Перевірте, чи індикатор живлення у верхній частині світиться зеленим світлом і чи повільно блимає синій індикатор на передній панелі. Індикатор у верхній час- тині або синій індикатор на передній панелі не світяться. Перевірте, чи належно під’єднані адаптер змінного струму і роз’єм постійного струму. Індикатор у верхній час- тині блимає з однаковою частотою. Зарядний пристрій тимчасово перебуває в режимі захисту від перевантаження. Зніміть 3D-окуляри з бездротового зарядного при- строю, а тоді від’єднайте і знову під’єднайте штекер постійного струму. 7. Технічні характеристики виробу (модель: CY-SWC1000A) Тип роботи Передача електроенергії через електромагнітний резонанс 13,56 МГц. Розміри (Г x В)188 x 115 мм ВагаПриблизно 524 г Джерело живлен- ня Живлення на вході для адаптера змінного струму 100-240 В змінного струму, 50/60 Гц Живлення на вході для підставки 12 В постійного струму Споживання електроенергії Режим очікування0,5 Вт Режим заряджання8,9 Вт Умови роботи Робоча температура10°C - 40°C Робоча вологість10%-80% без конденсації Температура зберігання-20°C - 45°C Вологість зберігання5%-95% без конденсації Час заряджання 3D- окуляри 2-3 години (окреме заряджан- ня) ※ Значення часу заряджання вище вираховано за умови, що окуляри розташовано в межах рекомендованого діапазону використання. Заряджання може тривати довше, якщо окуляри знаходяться поза межами рекомендованого діапазону. CY-SWC1000A_Na_L16.indb 262011-02-17 오후 1:19:20 Українська Українська-27 ГАРАНТІЯ На цей виріб компанії Samsung поширюється гарантія терміном на 12 місяців від дати першого придбання, на дефекти матеріалів та виготовлення. Якщо потрібне гарантійне обслуговування, слід спершу звернутися в магазин, у якому було придбано цей виріб. Проте, протягом гарантійного періоду гарантійне обслуговування здійснюватимуть авторизовані центри обслуговування Samsung. Для отримання детальнішої інформації зверніться до найближчого авторизованого центру обслуговування. ПОРЯДОК ПОДАННЯ ЗАЯВИ ПРО ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ Для подання заяви про гарантійне обслуговування потрібно протягом гарантійного періоду звернутися до контакт-центру Samsung (контактну інформацію дивіться вище) та повідомити про проблеми, що виникли з виробом. Якщо потрібен ремонт або заміна виробу, вашій заяві про гарантійне обслуговування буде присвоєно номер і вам буде надано адресу авторизованого центру обслуговування. Якщо вашій заяві про гарантійне обслуговування було присвоєно номер, для ремонту або заміни виробу слід надіслати виріб до авторизованого центру обслуговування разом із: • копією заповненого гарантійного талону або, якщо ви вже надали його компанії Samsung, слід • вказати ваше ім’я, адресу і контактний номер телефону; • оригіналом квитанції, рахунку або чеку, який вам було надано під час придбання нового виробу; • вашим номером заяви про гарантійне обслуговування. Компанія Samsung відремонтує або замінить виріб і надішле його на вказану вами контактну адресу. ГАРАНТІЙНІ УМОВИ 1. Гарантія діятиме тільки у випадку, коли дотримано наведеної вище процедури щодо заяви про гарантійне обслуговування. 2. Зобов’язання компанії Samsung обмежуються ремонтом або, на її розсуд, заміною виробу або його пошкоджених частин. 3. Гарантійний ремонт повинен виконуватись авторизованим центром обслуговування Samsung. Цією гарантією не будуть покриватись витрати на ремонт, виконаний центром обслуговування або дилером, що не авторизовані компанією Samsung, а також витрати на ремонтні роботи або усунення пошкоджень виробу внаслідок такого ремонту. 4. Цей виріб не містить дефектів матеріалів і виготовлення, які потребують адаптації для відповідності діючим національним або місцевим технічним стандартам або нормам безпеки, в будь-якій країні, відмінній від країни розроблення і виготовлення виробу. Ця гарантія не покриває і за нею не будуть відшкодовуватись витрати, пов’язані з таким адаптуван…

Text truncated - open the document above for the full version.

Text of request for confidentiality letter to FCC Chief, Authorizations Branch Federal Communications Commission 7435 Oakland Mills Road Columbia, MD 21046 Subject: Samsung Electronics Co., LTD request for confidentiality. FCC ID: A3LCYSWC1000A To Whom It May Concern: Short-term confidentiality Pursuant to DA 04-1705 of the Commission’s pubic notice, in order to comply with the marketing regulations in 47CFR §2.803 and the importation rules in 47 CFR §2.1204, while ensuring that business sensitive information remains confidential until the actual marketing of newly authorized devices. We are requesting the commission to grant short-term confidentiality request on the following attachments until Sept. 7, 2011. 1. Internal Photographs 3. Test Set-up Photos 2. External Photographs 4. Users Manual Permanent confidentiality Pursuant to Sections 0.457 and 0.459 of the Commission’s Rules, the Applicant Hereby requests confidential treatment of information accompanying this Application As outlined below: 1. Block Diagram 3. Operational Description 2. Schematics 4. Parts List and Tunu up Procedure The above materials contain trade secrets and proprietary information not customarily released to the public. The public disclosure of these materials may be harmful to the applicant and provide unjustified benefits to its competitors. The applicant understands that pursuant to Section 0.457 of the Rules, disclosure of this application and all accompanying documentation will not be made before the date of the Grant for this application. Should you require any further information, please contact the undersigned. Thank you for your consideration in this matter. NAME : Sun Kwan Kim TITLE : S. Manager Applicant : Samsung Electronics Co., Ltd. Address : 416 Maetan-dong, Young-Tong gu, Suwon, Korea 442-742

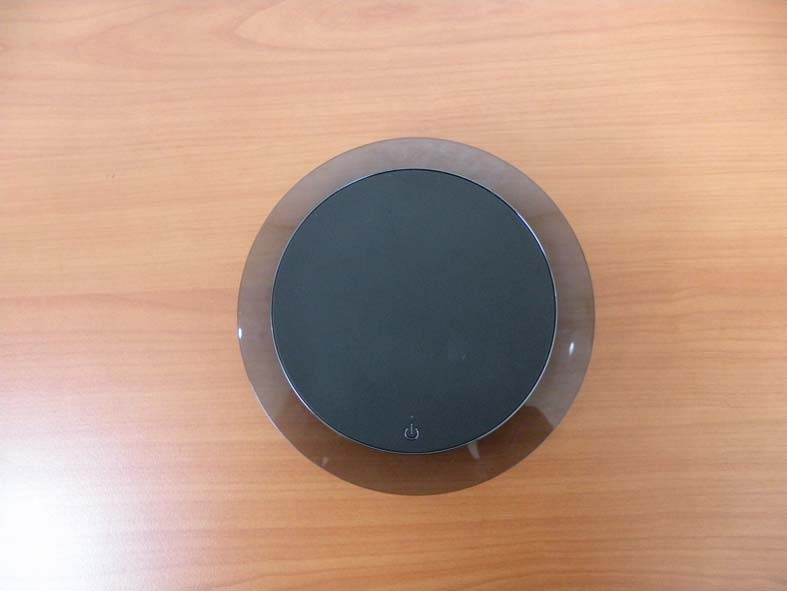

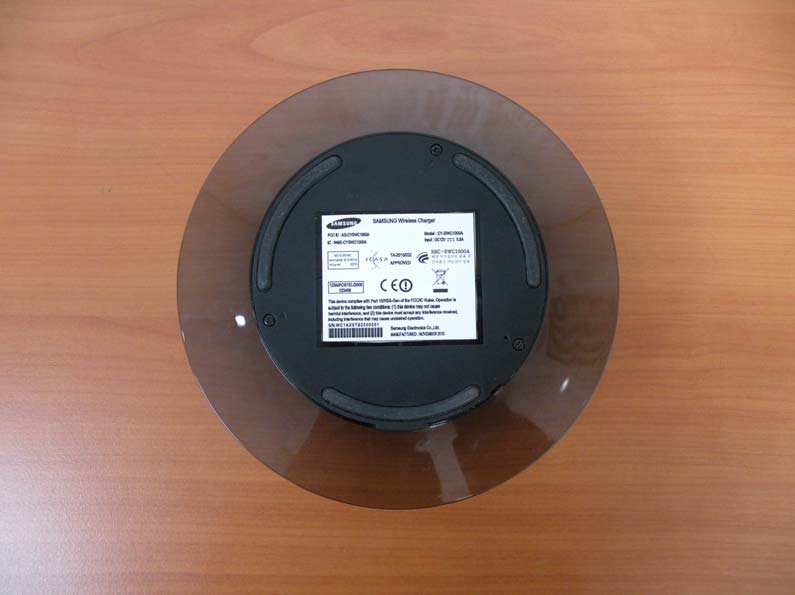

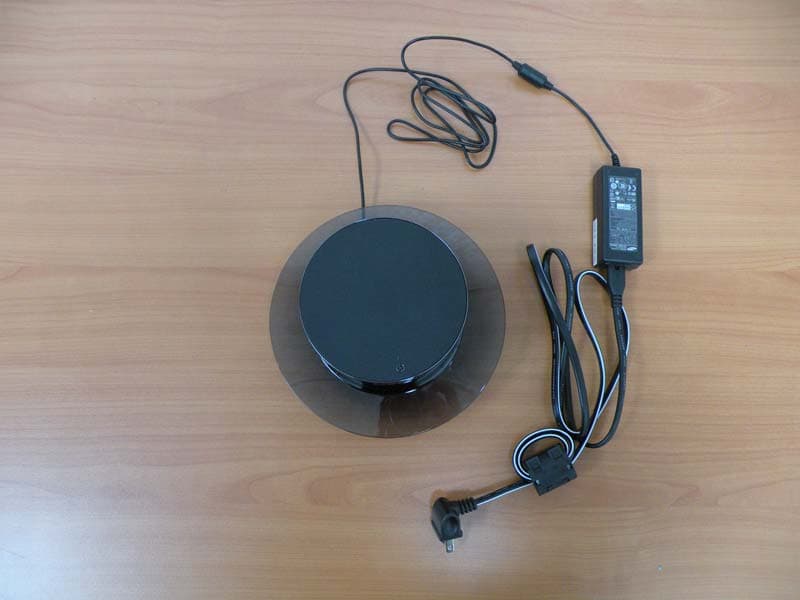

Model number : CY-SWC1000A Photographs (Outside) <FRONT> <REAR> Model number : CY-SWC1000A Photographs (Outside) <LEFT> <RIGHT> Model number : CY-SWC1000A Photographs (Outside) <TOP> <BOTOM> Model number : CY-SWC1000A <AC/DC Adaptor connected>

SAMSUNG Wireless Charger Model: CY-SWC1000A Input: DC12V, 0.8A Distributed: Samsung Electronics Co.,Ltd. Manufactured: Elentec Co.,Ltd. FCC ID: A3LCYSWC1000A IC: 649E-CYSWC1000A

Model Number : CY-SWC1000A Photographs (Inside) Model Number : CY-SWC1000A Photographs (Inside) Model Number : CY-SWC1000A Photographs (Inside) Model Number : CY-SWC1000A Photographs (Inside)

693, Haean-ro, Sa-dong, Sangnok-gu, Ansan-si, Gyeonggi-do, 426-901 KOREA Tel. : +82-31-5000-133 http://www.ktl.re.kr Fax. : +82-31-5000-149 FP-204-03-01 RF Exposure Evaluation Information FCC RULES Mobile devices identified in 47 CFR §2.1091 that operate - at 1.5 GHz or below with an effective radiated power (ERP) of 1.5 watts or more - or those that operate at frequencies above 1.5 GHz with an ERP of 3.0 watts or more are required to perform routine environmental evaluation for RF exposure prior to equipment authorization or use; otherwise, they are categorically excluded. IC RULES RSS-102 Clause 2.5.2 Exption from Routine Evaluation Limits – RF Exposure Exvaluation RF exposure evaluation is required if the seperation distance between the user and the device is greater than 20 cm, except when the device operates: - Below 1.5 GHz and its e.i.r.p is equal to or less than 2.5 W; - At or bove 1.5 GHz and the e.i.r.p of the device is equal to or less than 5 W. In these cases, the information contained in the RF exposure technical brief may be limited to information that demonstrates how the e.i.r.p was derived. RESULTS The frequecy of operation is below 1.5 GHz and the e.i.r.p is less than 1.5 W (31.76 dBm), therefore this device si exempt from Routine Evaluation. Frequency (MHz) Reading Level (dBμV) Correction (AF+CL) dBμV/m A.G Field Strength at 10m Distance (dBuV/m) Measurement Distance e.i.r.p (dBm) 13.56 61.0 9.9 0 70.9 @10m -16.02

Report No.: 11-2341-002 Page 1 of 17 Pages 693, Haean-ro, Sangnok-Gu, Ansan-si, Gyunggi-Do , Korea. Tel. : +82-31-5000-133 http://www.ktl.re.kr Fax. : +82-31-5000-149 FP-204-03-01 TEST REPORT 1. Applicant Name : Samsung Electronics Co., Ltd. Address : 416, Maetan 3-Dong, Yeongtong-Gu, Suwon-Si Gyunggi-Do, 443-742, Republic of Korea 2. Products Name : Wireless Charger Model/Type : CY-SWC1000A Manufacturer : Samsung Electronics Co., Ltd. 3. Test Standard : FCC CFR 47 Part 15, Subpart C section 15.225 IC RSS 210 Annex 2.6 – 2010 4. Test Method : ANSI C63.4-2003 5. Test Result : Positive 6. Date of Application : December. 29, 2010 7. Date of Issue : January. 27, 2011 Tested by Approved by ` Jong-gon Ban Jeong-min Kim Telecommunication Center Senior Engineer Telecommunication Center Manager The test results contained apply only to the test sample(s) supplied by the applicant, and this test report shall not be reproduced in full or in part without approval of the KTL in advance. Report No.: 11-2341-002 Page 2 of 17 Pages 693, Sa-Dong, Sangnok-Gu, Ansan-si Gyunggi-Do , Korea. Tel. : +82-31-5000-133 http://www.ktl.re.kr Fax. : +82-31-5000-149 FP-204-03-01 TABLE OF CONTENTS 1. GENERAL INFORMATIONS .................................................................................................. 3 1.1. Applicant (Client) .............................................................................................................................................. 3 1.2. Equipment (EUT) ............................................................................................................................................... 3 1.3. Testing Laboratory ............................................................................................................................................ 4 2. SUMMARY OF TEST RESULTS ............................................................................................ 5 3. TEST RESULTS .................................................................................................................... 6 3.1. Occupied Bandwidth (20dB/ 99%) ................................................................................................................... 6 3.1.1. Test Procedure ......................................................................................................................................... 6 3.1.2. Test Results .............................................................................................................................................. 6 3.2. Frequency Stability: FCC 15.225(e) & IC RSS 210 A2.6 ................................................................................ 7 3.2.1. Test Procedure ......................................................................................................................................... 7 3.2.2. Limits ........................................................................................................................................................ 7 3.2.3. Test Results .............................................................................................................................................. 7 3.3. Radiated spurious emissions: FCC 15.225 & IC RSS 210 A2.6 .................................................................... 8 3.3.1. Test Procedure (9kHz to 30MHz) ............................................................................................................. 8 3.3.2. Test Procedure (30MHz to 1GHz) ............................................................................................................ 9 3.3.3. Limits ...................................................................................................................................................... 10 3.3.4. Test Results ............................................................................................................................................ 11 3.4. AC Line Conducted Emission FCC 15.207 & IC RSS Gen ......................................................................... 12 3.4.1. Test Procedure ....................................................................................................................................... 12 3.4.2. Limits ...................................................................................................................................................... 12 3.4.3. Test Results ............................................................................................................................................ 13 4. TEST EQUIPMENTS ............................................................................................................ 15 APPENDIX.1 TEST SETUP PHOTO ........................................................................................ 16 Report No.: 11-2341-002 Page 3 of 17 Pages 693, Sa-Dong, Sangnok-Gu, Ansan-si Gyunggi-Do , Korea. Tel. : +82-31-5000-133 http://www.ktl.re.kr Fax. : +82-31-5000-149 FP-204-03-01 1. GENERAL INFORMATIONS 1.1. Applicant (Client) Name Samsung Electronics Co., Ltd. Address 416, Maetan 3-Dong, Yeongtong-Gu, Suwon-Si, Gyeonggi-Do, 443-742 Republic of Korea Contact Person Sung Jin, Choi Telephone No. 82-31-277-2026 Facsimile No. 82-31-277-2161 E-mail address [email protected] Manufacturer Name Samsung Electronics Co., Ltd. Manufacturer Address 416, Maetan 3-Dong, Yeongtong-Gu, Suwon-Si, Gyeonggi-Do, 443-742 Republic of Korea 1.2. Equipment (EUT) FCC Classification DXX– Part 15 Low Power Communication Device Transmitter Model Name CY-SWC1000A FCC ID A3LCYSWC1000A IC Number 649E-CYSWC1000A Frequency Band 13.56 MHz EUT Modes of Operation Transceiver Type of Modulation Continuous Wave Number of Channels 1 channel Antenna Type Loop Antenna AC/DC Adapter Information Model No: SAD1212 Input: 100~240V, 50/60Hz, 0.3A Output: 12V, 1A Manufacturer: TIANJIN E&P ELECTRONICS Inc. Report No.: 11-2341-002 Page 4 of 17 Pages 693, Sa-Dong, Sangnok-Gu, Ansan-si Gyunggi-Do , Ko…

Text truncated - open the document above for the full version.

Model Number : CY-SWC1000A Test setup Photo Loop Antenna Setup at 10m distance Biconi-Log Antenna Setup at 3m distance Model Number : CY-SWC1000A AC Line Conducted Emission Test Setup- Normal Operation AC Line Conducted Emission Test Setup – Antenna Termination
