B94RSVLD0707 Specification Page 1/6 2007/11/12 LTC Network Access Confidential PRODUCT SPECIFICATION 802.11g, 54Mbps Wireless LAN USB Module B94RSVLD0707 Version 1.1 This document contains confidential proprietary information and is property of LTC. The contents of this document should not be disclosed to unauthorized persons without the written consent of LTC. Change History: Revision Date Author Change List Version 1.0 2007/08/10 Brian Liu Preliminary Version 1.1 2007/08/13 Brian Liu Tx power, power consumption update Author: Brian Liu Approved by: Sam Chen Editor: Brian Liu Project Leader: David Peng B94RSVLD0707 Specification Page 2/6 2007/11/12 LTC Network Access Confidential PRODUCT SPECIFICATION 802.11g, 54Mbps Wireless LAN USB Module B94RSVLD0707 Version 1.1 Networking B.U. Lite-On Technology Corporation 4F, 90, Chien 1 Rd. Chung-Ho, Taipei Hsien 235, Taiwan, R.O.C. Phone: 886-2-2222-6181 Fax: 886-2-2222-3882 Contact: Product Marketing Mr. Brian Liu #8115 E-mail: [email protected] Customer Approval: (Signature) (Title) (Company) (Date) (Please Sign Back by FAX. For Confirming the Spec Only, not an Official Agreement for OEM/ODM Business) B94RSVLD0707 Specification Page 3/6 2007/11/12 LTC Network Access Confidential CONTENT PRODUCT FEATURES .................................................................................................................... 4 PRODUCT SPECIFICATIONS ........................................................................................................ 4 MAIN CHIPSET........................................................................................................................................ 4 FUNCTIONAL SPECIFICATIONS............................................................................................................... 4 MECHANICAL......................................................................................................................................... 5 CONNECTOR PIN DEFINITION (2X4) ....................................................................................................... 5 BLOCK DIAGRAM................................................................................................................................... 5 ENVIRONMENTAL .......................................................................................................................... 6 OPERATING............................................................................................................................................ 6 STORAGE................................................................................................................................................ 6 B94RSVLD0707 Specification Page 4/6 2007/11/12 LTC Network Access Confidential PRODUCT FEATURES • Operate at ISM frequency bands (2.4GHz) with 54Mbps data rate • IEEE standards support: IEEE 802.11b, 802.11g • Rohs compliance Product specifications Main chipset Baseband / MAC: Atheros AR2524 RF / Power Amplifier: Atheros AR2124 Functional Specifications Standard IEEE802.11b; IEEE 802.11g; IEEE 802.11i, WMM Bus Interface Universal Serial Bus (USB2.0) Data Rate 802.11g compliant: 11, 5.5, 2, 1 (DSSS/CCK); 6, 9, 12, 18, 24, 36, 48, 54 (OFDM) Mbps data rates Media Access Control CSMA/CA with ACK Radio Technology 802.11b: DSSS (Direct Sequence Spread Spectrum) / CCK 802.11g: DSSS/CCK, OFDM (Orthogonal Frequency Division Multiplexing) Modulation Techniques 802.11b DSSS: CCK @ 11, 5.5 Mbps DQPSK @ 2 Mbps DBPSK @ 1 Mbps 802.11g OFDM: BPSK @ 6, 9 Mbps QPSK @ 12, 18 Mbps 16-QAM @ 24, 36 Mbps 64-QAM @ 48, 54 Mbps Network architecture Ad-hoc mode (Peer-to-Peer ) Infrastructure mode Operating Channel 802.11b & g 11: (Ch. 1-11) – N. America 13: (Ch. 1-13) – Europe ETSI Frequency Range 802.11 b & g 2.412 ~ 2.462 GHz – N. America 2.412 ~ 2.472 GHz – Europe ETSI Transmit Output Power (Tolerance: +-1.5dBm) 802.11b 21.53 dBm 802.11 g 21.86 dBm Receiver Sensitivity 802.11b @FER<8% 11 Mbps: -84 dBm 5.5 Mbps: -87 dBm 2 Mbps: -87 dBm 1 Mbps: -91 dBm 802.11 g @PER<10% 54 Mbps: -70 dBm 48 Mbps: -71 dBm 36 Mbps: -76 dBm 24 Mbps: -80 dBm 18 Mbps: -83 dBm 12 Mbps: -84 dBm 9 Mbps: -85 dBm 6 Mbps: -85 dBm Security 64-bit, 128-bit WEP, TKIP, AES, WPA, WPA2 Operating Voltage 3.3 V ±5% I/O supply voltage B94RSVLD0707 Specification Page 5/6 2007/11/12 LTC Network Access Confidential Power Consumption 802.11b Rx: 210 mA Tx: 340 mA Standby: 207 mA 802.11g Rx: 210 mA Tx: 280 mA Standby: 207 mA Antenna Type 2 antenna connector *Enviromental factors dependent Mechanical Dimensions (Length x Width x Height): 44.5 x 40 x 10mm Weight: 3 3 0 0 g g Connector Pin Definition (2x4) 1. PWR 2. PWR* 3. GND 4. GND* 5. D+ 6. D- 7. ON/OFF* 8. SHLD *Not used in USB cable Block Diagram B94RSVLD0707 Specification Page 6/6 2007/11/12 LTC Network Access Confidential Product ID Top Side Bottom Side ENVIRONMENTAL Operating Operating Temperature: 0 to 50 °C (32 to 122 °F) Relative Humidity: 5-90% (non-condensing) Storage Temperature: -20 to 70 °C (-4 to 158 °F) Relevant Humidity: 5-95% (non-condensing) Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures: z Reorient or relocate the receiving antenna. z Increase the separation between the equipme…
Text truncated - open the document above for the full version.

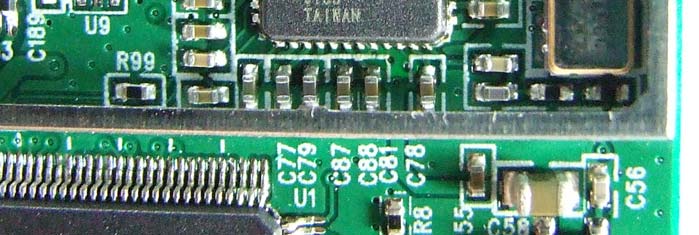

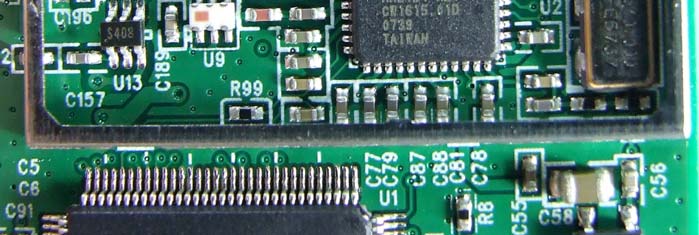

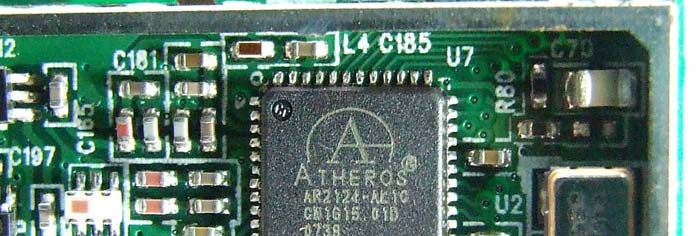

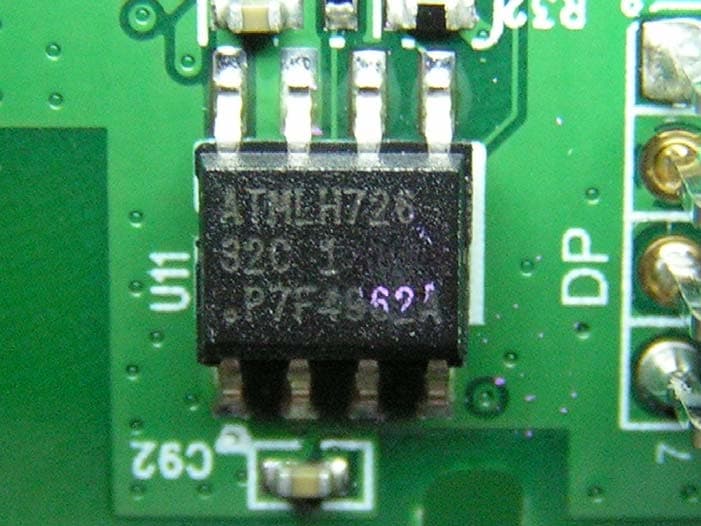

FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C1 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 APPENDIX C. Photographs of EUT EEPROM: ATMLH726 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C2 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C3 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C4 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C5 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C6 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C7 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C8 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 EEPROM: ISSI645 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C9 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C10 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C11 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C12 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C13 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C14 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255
FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C15 OF C15 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 Label location
FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C1 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 APPENDIX C. Photographs of EUT EEPROM: ATMLH726 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C2 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C3 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C4 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C5 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C6 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C7 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C8 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 EEPROM: ISSI645 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C9 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C10 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C11 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C12 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C13 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255 FCC TEST REPORT SPORTON International Inc. PAGE NUMBER : C14 OF C14 TEL : 886-2-2696-2468 ISSUED DATE : Nov. 27, 2007 FAX : 886-2-2696-2255
FCC TEST REPORT Report No.: FR7N1510 Page No. : A1 of A3 FCC ID : B94RSVLD0707 Appendix A. Maximum Permissible Exposure FCC TEST REPORT Report No.: FR7N1510 Page No. : A2 of A3 FCC ID : B94RSVLD0707 1. Maximum Permissible Exposure 1.1. Applicable Standard Systems operating under the provisions of this section shall be operated in a manner that ensures that the public is not exposed to radio frequency energy levels in excess limit for maximum permissible exposure. In accordance with 47 CFR FCC Part 2 Subpart J, section 2.1091 this device has been defined as a mobile device whereby a distance of 0.2 m normally can be maintained between the user and the device. (A) Limits for Occupational / Controlled Exposure Frequency Range (MHz) Electric Field Strength (E) (V/m) Magnetic Field Strength (H) (A/m) Power Density (S) (mW/ cm²) Averaging Time |E|²,|H|² or S (minutes) 0.3-3.0 614 1.63 (100)* 6 3.0-30 1842 / f 4.89 / f (900 / f)* 6 30-300 61.4 0.163 1.0 6 300-1500 F/300 6 1500-100,000 5 6 (B) Limits for General Population / Uncontrolled Exposure Frequency Range (MHz) Electric Field Strength (E) (V/m) Magnetic Field Strength (H) (A/m) Power Density (S) (mW/ cm²) Averaging Time |E|²,|H|² or S (minutes) 0.3-1.34 614 1.63 (100)* 30 1.34-30 824/f 2.19/f (180/f)* 30 30-300 27.5 0.073 0.2 30 300-1500 F/1500 30 1500-100,000 1.0 30 Note: f = frequency in MHz ; *Plane-wave equivalent power density 1.2. MPE Calculation Method E (V/m) = d GP××30 Power Density: Pd (W/m²) = 377 2 E E = Electric field (V/m) P = Peak RF output power (W) G = EUT Antenna numeric gain (numeric) d = Separation distance between radiator and human body (m) The formula can be changed to Pd = 2 377 30 d GP × ×× From the peak EUT RF output power, the minimum mobile separation distance, d=0.2m, as well as the gain of the used antenna, the RF power density can be obtained. FCC TEST REPORT Report No.: FR7N1510 Page No. : A3 of A3 FCC ID : B94RSVLD0707 1.3. Calculated Result and Limit Antenna Type : PIFA Max Conducted Power for IEEE 802.11b/g : 21.86dBm Antenna Gain (dBi) Antenna Gain (numeric) Peak Output Power (dBm) Peak Output Power ( mW ) Power Density (S) (mW/cm²) Limit of Power Density (S) (mW/cm²) Test Result 2.2 1.6596 21.8600 153.4617 0.050693 1 Complies
