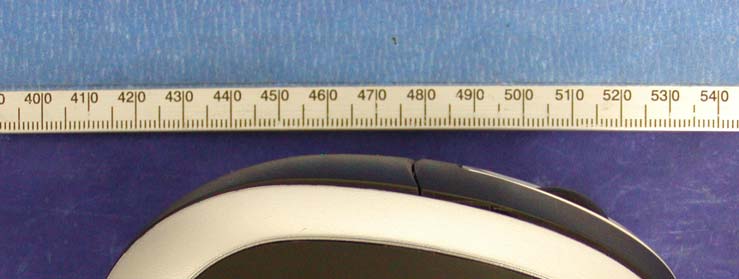

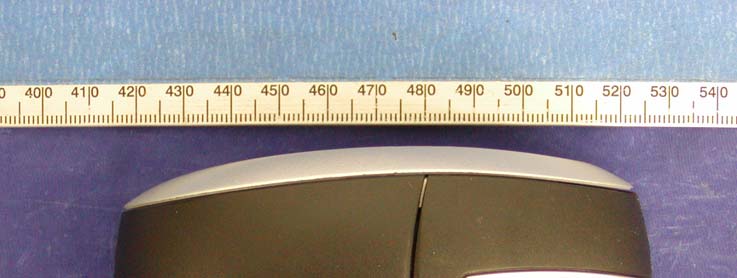

EXHIBIT C - EUT PHOTOGRAPHS EUT – Top View EUT – Bottom View EUT – Side View

EXHIBIT A - FCC PRODUCT LABELING AND WARNING STATEMENT FCC ID Label Specifications: Text is black in color and is left justified. Labels are printed in indelible ink on permanent adhesive backing and shall be affixed at a conspicuous location on the EUT. Proposed Label Location on EUT Rear View of EUT/FCC ID Label Proposed Location FCC ID: GV31500153 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. 2.1875" 1.0"

EUT – Cover Off View EUT – Component View EUT – Solder View

Circuit Description ThisRFmouseinvolvesTransmitter andReceiver. InTransmittercircuit,thereisaMA6223IC.ItisanencoderIC,has3key,1wheels function.A2030isopticalsensor,Itsupplymousemovingsignal.MA6223has frequencymodulationandamplificationfunction.Thefrequencymodulationsignalis amplifiedandtransmitted by radio.The Frequency is 27.045Mhz. In Receivercircuit, MC3361 deal withRF single,itdemodulatedata signal. Then date signalweresendMA6162,whichis decodingIC,supportingPS/2andUSB port.

ItemMaterial SpecificationLocation Quantity（PCS） Remark 1 Key ABS 1 3 Middle Cover ABS 1 4 Bottom Cover ABS 1 5 Top Cover ABS 1 6 Left Cover ABS 1 7 Right Cover ABS 1 8 Plastic wheel PC 1 1 Double Side FR4 PCB 1 EPC-00570101 2SMD 0603 10MR11 ±5% 3SMD 0603 560ΩR21 ± 5% 4SMD 0603 1.2MR31±5% 5SMD 0603 750KR41±5% 6SMD 0603 220KR51±5% 7SMD 0603 100K R6 1±5% 8SMD 0603 47R R7 1±5% 9SMD 0603 15K R8 1 ± 5% 10SMD 0603 1K R9 1±5% 11SMD 0603 0R JP1,JP2 2±5% 12SMD 0603 220P C11 1±5% 13SMD 0603 22P C12.C10.C1.C2.C8 5±5% 14SMD 0603 27P C5. 1±5% 15SMD 0603 33PC41±5% 16SMD 0603 82PC71±5% 17SMD 0603 104 C3，C19.C14.C18.C20.C15 6 18 EC 4.7uF/50V 4*7 C17 1 19 EC 100uF/16v 6.3*5 C13 1 20 EC 220uF/16V 6.3*7 C161 21 IN5819 diode D11 22 positive spring BAT＋1 23 cathode spring BAT－1 24 combine spring 1 25 inductance 270uH 0410 DIP ±10% L31 26 inductance 0.82UH 0307 DIP ±5% L21 27 inductance 1.8UH 0307 DIP ±5% L11 28 Encoder H＝11mm encoder 1 29 Miro-SwitchLB.MB.RB 3 30 ID SwitchSW-ID 1 high=5mm 31 ceramics oscillate 18MHz X4 1 3227.042MHZ Crystal X21±20PPM， 3376.8K CrystalX11 34 Φ3 Green Led BTL-LED 1 35 Optical Sensor Set A2030 U21 involve ED80,Clip,lens 36 MA60H223U11 1 foot pad 6.45*0.6 4 2 wheel 1 3 screw 2.3*5 2 4 screw 2.3*8 1 Model NO：Valueoptical Wireless 1500153 Date：2004/7/30 Other material BOM List Plastic Material Electronic Material ItemMaterial SpecificationLocation Number（PCS） Remark 1 Top cover ABS 1 2 Bottom Cover ABS 1 3 Bottom Seat ABS 1 4 Button ABS 1 5 Window PC 1 1 94HB PCB 1 EPC-40573201 2 MC3361 IC U11 3 MA6162-25 IC U21 4 93C46B IC U31 5 SMD0603 Resistance 270R R4 1 6 SMD0603 Resistance 6.8K R51 7 SMD0603 Resistance 3.3K R61 8 SMD0603 Resistance 100K R71 9 SMD0603 Resistance 27K R81 10Resistance 100R R91 11Resistance 100K R101 12Resistance 2.7K R111 13Resistance 560R R141 14 SMD0603Resistance 10K R121 15 SMD0603Resistance 10M R131 16 SMD0603 capacitance 25P C1. 1 17 SMD0603 capacitance 150P C121 18 SMD0603 capacitance 91P C131 19 SMD0603 capacitance 33P C6.C15.C163 20 SMD0603 capacitance 15P C21 21 SMD0603 capacitance 102 C11.C142 22 SMD0603 capacitance 103 C71 23 SMD0603 capacitance 104 C3.C4.C5.C8,C9.C18.C19.C218 24 SMD transistance 3904 Q11 25 SMD transistance 3906 Q41 26 EC 100uF/16V C10.C17.C203 27 RED LED ∮5 LED11 28 SMD Diode D11 29 Ceramics oscillate 6.0M X11 30 Crystal 26.590M X21 31 455K Filter FILI1 32 CD28 Demodulation CD281 33 ID Switch SWID1 H=5mm 34 10mm Jumper J1.J42 35 6mm Jumper J2.J32 36 5Pin USB Cabel 1 1 Screw 2.6*8 3 Other Material BOM List Plastic Material Electronic Material Model：Valueoptical Wireless 1500153 Receiver Date:2004/7/30

PDF created with FinePrint pdfFactory Pro trial version http://www.fineprint.com PDF created with FinePrint pdfFactory Pro trial version http://www.fineprint.com

Note: The test report is specially limited to the above company and the product model only. It may not be duplicated without prior written consent of Bay Area Compliance Laboratory Corporation. This report must not be used by the client to claim product certification, approval, or endorsement by NVLAP, NIST or any agency of the US Government. FCC PART 15.227 EMI MEASUREMENT AND TEST REPORT For Acco Brands Inc. Gatehouse Road, Aylesbury, Bucks, England. FCC ID: GV31500153 This Report Concerns: Original Report Equipment Type: Transmitter, Wireless Mouse Test Engineer: Hang Tan Report No.: R0408268 Report Date: 2004-09-28 Reviewed By: Daniel Deng Prepared By: Bay Area Compliance Laboratory Corporation 230 Commercial Street Sunnyvale, CA 94085 Tel: (408) 732-9162 Fax: (408) 732-9164 Acco Brands Inc. FCC ID: GV31500153 Report # R0408268Rpt Page 2 of 11 FCC ID Per 15.227 Report TABLE OF CONTENTS GENERAL INFORMATION.......................................................................................................................................................3 PRODUCT DESCRIPTION FOR EQUIPMENT UNDER TEST (EUT)...............................................................................................3 OBJECTIVE.......................................................................................................................................................................................3 RELATED SUBMITTAL(S)/GRANT(S)............................................................................................................................................3 TEST METHODOLOGY....................................................................................................................................................................3 TEST FACILITY................................................................................................................................................................................3 SYSTEM TEST CONFIGURATION.........................................................................................................................................4 JUSTIFICATION................................................................................................................................................................................4 SCHEMATICS AND BLOCK DIAGRAM...........................................................................................................................................4 EQUIPMENT MODIFICATIONS........................................................................................................................................................4 TEST SETUP CONFIGURATION......................................................................................................................................................4 SUMMARY OF TEST RESULTS..............................................................................................................................................5 §15.203 - ANTENNA REQUIREMENT....................................................................................................................................6 STANDARD APPLICABLE...............................................................................................................................................................6 §15.205, §15.209, §15.227(B) - RADIATED EMISSIONS TEST........................................................................................7 MEASUREMENT UNCERTAINTY....................................................................................................................................................7 EUT SETUP.....................................................................................................................................................................................7 TEST EQUIPMENT LIST AND DETAILS.........................................................................................................................................7 TEST PROCEDURE...........................................................................................................................................................................8 CORRECTED AMPLITUDE & MARGIN CALCULATION...............................................................................................................9 SUMMARY OF TEST RESULTS.......................................................................................................................................................9 RADIATED EMISSIONS TEST RESULT DATA, 3 METER...........................................................................................................10 §15.227(B) - OUT OF BAND EMISSION..............................................................................................................................11 TEST EQUIPMENT LIST AND DETAILS.......................................................................................................................................11 TEST RESULT................................................................................................................................................................................11 Acco Brands Inc. FCC ID: GV31500153 Report # R0408268Rpt Page 3 of 11 FCC ID Per 15.227 Report GENERAL INFORMATION Product Description for Equipment Under Test (EUT) The Acco Brands Inc.’s product, model number:1500153 or the "EUT" as referred to in this report is the Transmitter, Wireless mouse. The EUT measures approximately 10.7cm L x 5.5cm W x 3.5cm H. * The test data gathered are from production sample, serial number: A0432000001, provided by the manufacturer. Objective This Type approval report is prepared on behalf of Acco Brands Inc. in accordance with Part 2, Subpart J, and Part 15, Subparts A, B and C of the Federal Communication Commissions rules. The objective to determine compliance with FCC rules, sec 15.203, 15.205, 15.209 and sec 15.227. Related Submittal(s…
