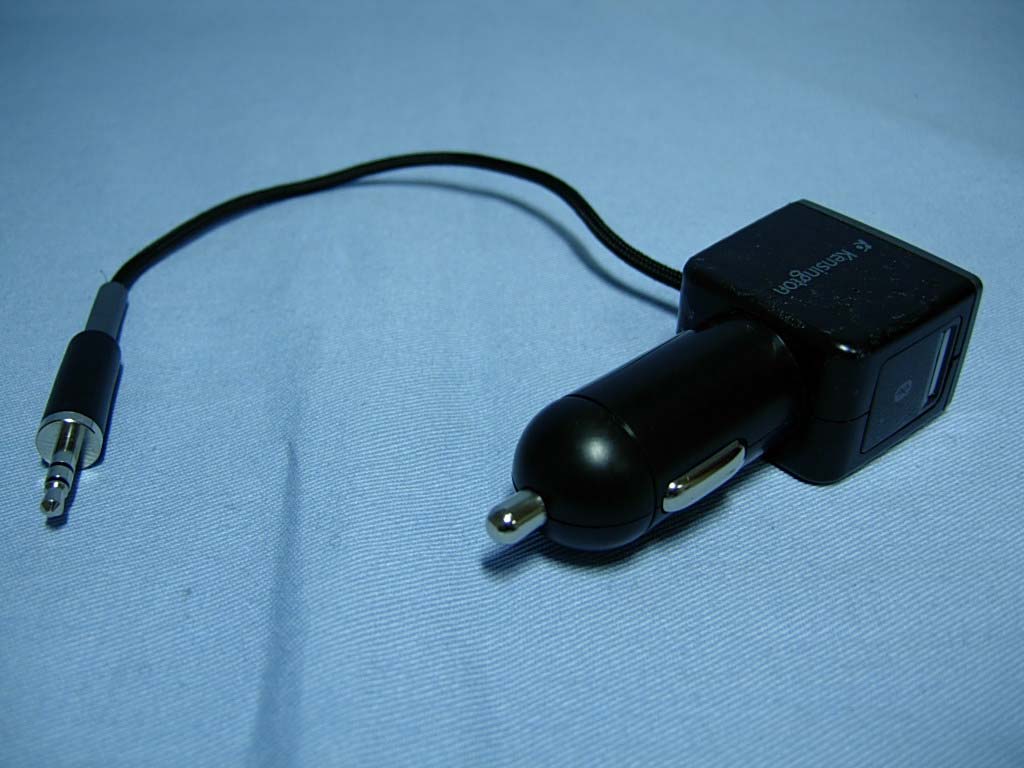

Report No.: 082006R-RFUSP06V01 Page : 1 of 9 Version:1.0 Attachment 2 : EUT Detailed Photographs (1) EUT Photo (2) EUT Photo

ACCO Brands, Inc. FCC ID.: GV3M01013-C 333 Twin Dolphin Drive, 6th Floor ,Redwood Shores,California,United States 94065.Tel : +1650-267-2713 FCC ID Label ACCO Brands, Inc. FCC ID.: GV3M01013-C 333 Twin Dolphin Drive, 6th Floor ,Redwood Shores,California,United States 94065.Tel : +1650-267-2713 The FCC ID Label will be placed on the equipment as shown in the photograph below.

Report No.: 082006R-RFUSP06V01 Page : 2 of 9 Version:1.0 (3) EUT Photo (4) EUT Photo Report No.: 082006R-RFUSP06V01 Page : 3 of 9 Version:1.0 (5) EUT Photo (6) EUT Photo Report No.: 082006R-RFUSP06V01 Page : 4 of 9 Version:1.0 (7) EUT Photo (8) EUT Photo Report No.: 082006R-RFUSP06V01 Page : 5 of 9 Version:1.0 (9) EUT Photo (10) EUT Photo Report No.: 082006R-RFUSP06V01 Page : 6 of 9 Version:1.0 (11) EUT Photo (12) EUT Photo Report No.: 082006R-RFUSP06V01 Page : 7 of 9 Version:1.0 (13) EUT Photo (14) EUT Photo BT antenna 2.4GHz Remote controller transceiver antenna Report No.: 082006R-RFUSP06V01 Page : 8 of 9 Version:1.0 (15) EUT Photo (16) EUT Photo Report No.: 082006R-RFUSP06V01 Page : 9 of 9 Version:1.0 (17) EUT Photo (18) EUT Photo

Report No. 082006R-RFUSP06V01 Page: 7 of 51 Version:1.0 1.2. Operational Description The EUT is LiquidAux Bluetooth Car Kit with a built-in 2.4GHz Bluetooth transceiver. The number of the channels is 79 in 2402-2480MHz. The device adapts the frequency hopping spread spectrum modulation. The antenna type is Chip and provides diversity function to improve the receiving function.

Report No. 082006R-RFUSP06V01 Page: 1 of 3 Version: 1.0 RF Exposure Evaluation declaration Product Name : LiquidAux Bluetooth Car Kit Model No. : M01013-C FCC ID : GV3M01013-C Applicant : ACCO Brands, Inc. Address : 333 Twin Dolphin Drive, 6th Floor ,Redwood Shores,California,United States 94065 Date of Receipt : Jan. 28, 2008 Date of Declaration: Feb. 19, 2008 Report No. : 082006R-RFUSP06V01 The declaration results relate only to the samples calculated. The declaration shall not be reproduced except in full without the written approval of QuieTek Corporation. This report must not be used to claim product endorsement by NVLAP any agency of the U.S. Government Report No. 082006R-RFUSP06V01 Page: 2 of 3 Version: 1.0 1. RF Exposure Evaluation 1.1. Limits According to FCC 1.1310: The criteria listed in the following table shall be used to evaluate the environment impact of human exposure to radio frequency (RF) radiation as specified in 1.1307(b) LIMITS FOR MAXIMUM PERMISSIBLE EXPOSURE (MPE) Frequency Range (MHz) Electric Field Strength (V/m) Magnetic Field Strength (A/m) Power Density (mW/cm 2 ) Average Time (Minutes) (A) Limits for Occupational/ Control Exposures 300-1500 -- -- F/300 6 1500-100,000 -- -- 5 6 (B) Limits for General Population/ Uncontrolled Exposures 300-1500 -- -- F/1500 6 1500-100,000 -- -- 1 30 F= Frequency in MHz Friis Formula Friis transmission formula: Pd = (Pout*G)/(4*pi*r 2 ) Where Pd = power density in mW/cm 2 Pout = output power to antenna in mW G = gain of antenna in linear scale Pi = 3.1416 R = distance between observation point and center of the radiator in cm Pd id the limit of MPE, 1 mW/cm 2 . If we know the maximum gain of the antenna and the total power input to the antenna, through the calculation, we will know the distance r where the MPE limit is reached. 1.2. Test Procedure Software provided by client enabled the EUT to transmit and receive data at lowest, middle and highest channel individually. The temperature and related humidity: 18°Cand 78％ RH. Report No. 082006R-RFUSP06V01 Page: 3 of 3 Version: 1.0 1.3. Test Result of RF Exposure Evaluation Product : LiquidAux Bluetooth Car Kit Test Item : RF Exposure Evaluation Test Site : CTR1 Antenna Gain Antenna Gain: The maximum Gain measured in fully anechoic chamber is 2 dBi in logarithm scale. Output Power Into Antenna & RF Exposure Evaluation Distance (2dBi): Channel Frequency (MHz) Output Power to Antenna (mW) Power Density at R = 20cm (mW/cm2) 00 2402.00 2.3550 0.000743 39 2441.00 1.9275 0.000608 78 2480.00 1.4322 0.000452

Report No. 082006R-RFUSP06V01 Page: 1 of 51 Version:1.0 Test Report Product Name LiquidAux Bluetooth Car Kit Model No. M01013-C FCC ID. GV3M01013-C Applicant ACCO Brands, Inc. Address 333 Twin Dolphin Drive, 6th Floor ,Redwood Shores,California,United States 94065 Date of Receipt Jan. 28, 2008 Issued Date Feb. 19, 2008 Report No. 082006R-RFUSP06V01 Version V1.0 The Test Results relate only to the samples tested. The test report shall not be reproduced except in full without the written approval of QuieTek Corporation. This report must not be used to claim product endorsement by NVLAP any agency of the U.S. Government Report No. 082006R-RFUSP06V01 Page: 2 of 51 Version:1.0 Test Report Certification Issued Date: Feb. 19, 2008 Report No.: 082006R-RFUSP06V01 Product Name LiquidAux Bluetooth Car Kit Applicant ACCO Brands, Inc. Address 333 Twin Dolphin Drive, 6th Floor ,Redwood Shores,California,United States 94065 Manufacturer Darfon Electronics (Suzhou) Co., Ltd. Model No. M01013-C FCC ID. GV3M01013-C Rated Voltage DC 12V Working Voltage DC 12 V Trade Name Kensington Applicable Standard FCC CFR Title 47 Part 15 Subpart C: 2007 ANSI C63.4: 2003 Test Result Complied The Test Results relate only to the samples tested. The test report shall not be reproduced except in full without the written approval of QuieTek Corporation. This report must not be used to claim product endorsement by NVLAP any agency of the U.S. Government Documented By : ( Adm. Specialist / Leven Huang) Tested By : ( Engineer / Dino Chen) Approved By : ( Deputy Manager / Vincent Lin) Report No. 082006R-RFUSP06V01 Page: 3 of 51 Version:1.0 TABLE OF CONTENTS Description Page 1. GENERAL INFORMATION ...............................................................................................................5 1.1. EUT Description......................................................................................................................................5 1.2. Operational Description...........................................................................................................................7 1.3. Tested System Details..............................................................................................................................8 1.4. Configuration of Tested System ..............................................................................................................8 1.5. EUT Exercise Software ...........................................................................................................................8 1.6. Test Facility .............................................................................................................................................9 2. CONDUCTED EMISSION ................................................................................................................10 2.1. Test Equipment ......................................................................................................................................10 2.2. Test Setup ..............................................................................................................................................10 2.3. Limits.....................................................................................................................................................11 2.4. Test Procedure .......................................................................................................................................11 2.5. Uncertainty ............................................................................................................................................11 2.6. Test Result of Conducted Emission .......................................................................................................12 3. PEAK POWER OUTPUT ..................................................................................................................13 3.1. Test Equipment ......................................................................................................................................13 3.2. Test Setup ..............................................................................................................................................13 3.3. Test procedures ......................................................................................................................................13 3.4. Limit .....................................................................................................................................................13 3.5. Uncertainty ............................................................................................................................................13 3.6. Test Result of Peak Power Output .........................................................................................................14 4. RADIATED EMISSION .....................................................................................................................15 4.1. Test Equipment ......................................................................................................................................15 4.2. Test Setup ..............................................................................................................................................16 4.3. Limits.....................................................................................................................................................16 4.4. Test Procedure .......................................................................................................................................17 4.5. Uncertainty ............................................................................................................................................17 4.6. Test Result of Radiated Emission ..........................................................................................................18 5. SPURIOUS RF CONDUCTED E…

Text truncated - open the document above for the full version.

Report No.: 082006R-RFUSP06V01 Page : 1 of 2 Version:1.0 Attachment 1: EUT Test Setup Photographs Front View of Radiated Test Back View of Radiated Test Report No.: 082006R-RFUSP06V01 Page : 2 of 2 Version:1.0 Front View of Radiated Test (Horn) Back View of Radiated Test (Horn)
