JFZWB2022Wireless Headphones

CAUTION GUIDE ATH-WB2022 取扱注意ガイド / ワイヤレスヘッドホン Caution Guide / Wireless Headphones Guide de mise en garde / Casque sans fil Sicherheitsanweisungen / Kabellose Kopfhörer Guida precauzionale / Cuffie wireless Guía de precauciones / Auriculares inalámbricos Guia de precauções de segurança / Fones de ouvido sem fio Руководство по мерам предосторожности / Беспроводные наушники 注意事项指南 / 头戴式无线耳机 注意事項 / 無線耳機 주의사항 안내 / 무선 헤드폰 日本語 ■安全上の注意 本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が起こる ことがあります。事故を未然に防ぐために次の内容を必ずお守りください。 ■本体について 警告 この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負 う可能性があります」を意味しています。 • 本製品を医療機器の近くで使用しない 電波が心臓ペースメーカーや医療用電気機器に影響を与える恐れがあります。医 療機関の屋内では使用しないでください。 • 航空機内では航空会社の指示に従い適切に使用する 電波が影響をおよぼし、誤作動による事故の原因となる恐れがあります。 • 自動ドアや火災報知器などの自動制御機器の近くで使用しない 電波が影響をおよぼし、誤動作による事故の原因となる恐れがあります。 • 分解や改造はしない 感電、故障や火災の原因になります。 • 強い衝撃を与えない 感電、故障や火災の原因になります。 • 濡れた手で触れない 感電やけがの原因になります。 • 異常（音、煙、臭いや発熱、損傷など）に気付いたら使用しない 異常に気付いたらすぐに使用を中止して、お買い上げの販売店か当社サービスセン ターに修理を依頼してください。 • 水をかけない 感電、故障や火災の原因になります。 • 本製品に異物（燃えやすい物、金属、液体など）を入れない 感電、故障や火災の原因になります。 • 布などで覆わない 過熱による火災やけがの原因になります。 • 自動車、バイク、自転車など、乗り物の運転中は絶対に使用しない 交通事故の原因となります。 • 周囲の音が聞こえないと危険な場所（踏切、駅のホーム、工事現場、車や自転車の 通る道など）では使用しない 事故の原因となります。 • 本製品のバッテリージャックや付属の専用USBケーブルに水分や異物がついた状 態で充電しない 腐食・発熱・発煙・発火などによる故障や感電の原因になります。 • 付属の専用USBケーブルの端子が曲がっていたり、差し込みが緩くなっている状 態で充電しない 発熱・発煙・発火などによる故障や感電の原因になります。 • 付属の専用USBケーブル以外で充電しない 故障や火災の原因になります。 • ACアダプターを使用して充電する際、急速充電機能（5Vより大きな電圧を出力す る）を有する機器で充電しない 故障の原因になります。 注意 この表示は「取り扱いを誤った場合、使用者が傷害を負う、または物 的損害が発生する可能性があります」を意味しています。 • 大音量で耳を刺激しない 耳をあまり刺激しない適度な音量でご使用ください。大音量で長時間聴くと聴力に 悪影響を与えることがあります。 • 肌に異常を感じた場合は、使用しない すぐにご使用を中止してください。症状が回復しない場合は、医師の診断を受けてく ださい。 • ジ ョ イ ン ト 部 に 、指 な ど を 挟 ま な い けがや事故の原因になります。 ■充電式電池について 本製品は、充電式電池（リチウムイオン電池）を内蔵しています。 危険 この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負 う可能性が切迫しています」を意味しています。 • 電池の液が目に入ったときは目をこすらない すぐに水道水などのきれいな水で充分に洗い、医師の診察を受けてください。 • 電池の液が漏れたときは素手で液を触らない 液が本製品の内部に残ると故障の原因になります。電池が液漏れを起こした場合 は、当社サービスセンターまでご相談ください。 万一、なめた場合はすぐに水道水などのきれいな水で充分にうがいをし、医師の診 察を受けてください。 皮膚や衣服に付いた場合は、すぐに水で洗い流してください。皮膚に違和感がある 場合は医師の診察を受けてください。 • 火の中に入れない、加熱、分解、改造しない 液漏れ、発熱、破裂の原因になります。 • 釘を刺したりハンマーで叩いたり踏み付けたりしない 発熱、破損、発火の原因になります。 • 落下させたり強い衝撃を与えない 液漏れ、発熱、破裂の原因になります。 • 水に濡らさない 発熱、破裂、発火の原因になります。 • 以下の場所で使用、放置、保管しない ■直射日光の当たる場所、高温多湿の場所 ■炎天下の車内 ■ストーブなどの熱源の近く 液漏れ、発熱、破裂、性能低下の原因になります。 ■内蔵充電式電池について 本製品を充分に充電しても使用時間が短くなった場合は、内蔵充電式電池の寿命が考 えられます。その際は当社サービスセンターへご連絡ください。 サービスセンター 0120-887-416 （携帯電話・PHSなどのご利用は 03-6746-0212） ■本製品を廃棄する場合 リサイクルのお願い 内蔵充電式電池はリサイクルできます。本製品を廃棄するにあたり、リ サイクルにご協力いただける場合は本製品を次の宛先まで着払いにて お送りください。なお、電池を取り出したあとの本製品は返却いたしか ねますのであらかじめご了承ください。 送り先：〒915-0003 福井県越前市戸谷町 87-1 株式会社オーディオテクニカフクイ 二次電池回収担当 宛 TEL：0778-25-6736（電池回収専用） ■使用上の注意 • ご使用の際は接続機器の取扱説明書も必ずお読みください。 • 万一、接続機器のメモリーなどが消失しても、当社では一切責任を負いません。 • 交通機関や公共の場所では、他の人の迷惑にならないよう、音量にご注意ください。 • 接続する際は、必ず機器の音量を最小にしてください。 • 乾燥した場所では耳にピリピリと刺激を感じることがあります。これは人体や接続した 機器に蓄積された静電気によるもので本製品の故障ではありません。 • 強い衝撃を与えないでください。 • 直射日光の当たる場所、暖房器具の近く、高温多湿やほこりの多い場所に置かないで ください。また水がかからないようにしてください。 • 本製品は長い間使用すると、紫外線（特に直射日光）や摩擦により変色することがあ ります。 • 専用USBケーブルを接続した状態で、本製品をそのままバッグなどに入れると専用 USBケーブルが引っ掛かり、断線や故障の原因になります。 • 専用USBケーブルを使用する際は、必ずプラグを持って抜き差ししてください。専用 USBケーブルを引っ張ると断線や事故の原因になります。 • 専用USBケーブルを使用しないときは、必ず本製品から専用USBケーブルを取り外し てください。 • 本製品の機能にある受話は、携帯電話回線を使用した受話に限り有効です。それ以外 （アプリなど利用してパケット通信を介している電話）は、動作保証できません。 • 本製品の近くに電子機器や発信機（携帯電話など）があると本製品にノイズが入る場 合があります。その場合は離して使用してください。 • テレビやラジオのアンテナ付近で使用すると、テレビやラジオにノイズが入る場合があ ります。その場合は離して使用してください。 • 内蔵充電式電池を保護するため、半年に一度は充電を行うようにしてください。放置 しすぎると充電式電池の持続時間が短くなる、充電しなくなるなどの恐れがあります。 • 本製品を充電する際は、直射日光を避け、風通しの良い場所（10～35°C）で充電して ください。電池の劣化を招き、連続使用時間が短くなる、充電ができなくなるなどの恐 れがあります。 • 本製品が汗などで濡れている場合は、乾いた布で水分を完全に拭き取ってから充電 してください。 • 天然木は変形・変色の恐れがありますので高温多湿・乾燥・紫外線（日光、蛍光灯）の 環境に注意してご使用ください。 • 天然木のハウジングに衝撃を与えますと、傷が付いたり割れたりすることがあります。 • 本製品は天然木を使用しているため左右の模様が異なりますが、音質・性能上は問 題ありません。 Li-ion ■本製品の接続がうまくいかない場合は ペアリングが解除できない、接続できない場合、強制的にペアリングモードにすることで 再度ペアリングを行うことができます。 1. 本製品の電源がONの状態で、ボリュームボタン（＋／－）を同時に長押し（約6秒）し ます。 2. インジケーターが青白色に点灯したあと、本製品が「機器検索中」状態（ペアリング モード）に切り替わり、接続したいBluetooth 機器とのペアリングを行うことができる ようになります。 ■本製品の動作がおかしい場合は 本製品をリセットしてください。 1. 本製品の電源がONの状態かつBluetooth機器と接続していない状態で、マルチファ ンクションボタンとボリュームボタン（＋）を同時に長押し（約6秒）します。 2. インジケーターが青白色に点灯したあと本製品が再起動し、リセットが完了します。 3. Bluetooth機器側から本製品の登録を削除し、再度ペアリングを行います。 ■適合機種について Bluetooth対応携帯電話の適合リストについては、当社ホームページまたはお客様相談 窓口でご案内しています。 https://www.audio-technica.co.jp/support/ • 右のQRコードからアクセスできます。 本製品は、各国の電波法の適合または認証を取得している国でのみ使用できます。販売 国以外では使用できません。 ■Bluetooth®製品について この機器の使用周波数帯では、電子レンジなどの産業・科学・医療用機器のほか第 二世代小電力データ通信システム、移動体識別用の構内無線局（免許を要する無 線局）および特定小電力無線局（免許を要しない無線局）並びにアマチュア無線局 （免許を要する無線局）が運用されています。 1. この機器を使用する前に、近くで第二世代小電力データ通信システム、移動体識 別用の構内無線局および特定小電力無線局並びにアマチュア無線局が運用され ていないことを確認してください。 2. 万一、この機器から別の移動体識別用の構内無線局に対して有害な電波干渉の 事例が発生した場合には、速やかに本製品の電源をお切りください。そのうえで、 当社お客様相談窓口にご連絡頂き、混信回避のための処置についてお問い合わ せください。 3. その他、この機器から第二世代小電力データ通信システム、移動体識別用の特 定小電力無線局またはアマチュア無線局に対して有害な電波干渉の事例が発生 した場合やご不明な点がございましたら当社お客様相談窓口までお問い合わせ ください。 この無線機器は2.4GHz帯を使用します。変調方式としてFH-SS 変調方式を採用し、与干渉距離は10mです。 本製品は日本の電波法の技術基準に適合しています。本製品を総務省の許可なしに改 造して使用することはできません。これに違反すると法律により罰せられます。 ■ほかの機器との同時使用 Bluetooth搭載機器・無線LANを使用する機器・電子レンジなど、本製品と同一周波数 帯（2.4GHz）の電波を使用する機器の影響によって音声が途切れるなど電波干渉によ る障害が発生することがあります。同様に、本製品の電波がこれらの機器に影響を与え る可能性もあるため、次の点に注意してください。 – 本製品と同一周波数帯（2.4GHz）の電波を使用する機器を離して設置する。 – 病院内では使用しない。 ■使用上の注意 本製品と接続する機器は、Bluetooth SIGの定めるBluetooth標準規格に適合し、認証 を取得している必要があります。Bluetooth標準規格に適合していても、特性や仕様に よっては、本製品と接続できない場合や、操作方法や動作が異なる場合があります。 ■通信距離について 障害物や他の電子機器との電波干渉の影響を受け、通信距離内でも音切れが発生する 場合があります。そのような場合は、本製品をBluetooth搭載機器の近くで使用してくだ さい。 ■Bluetooth通信をより快適にお楽しみいただくために B 本製品の有効な通信範囲は障害物や電波状態によって変動します。本製品を快適にお 楽しみいただくために、本製品とBluetooth機器をなるべく近づけてご使用ください。本 製品のアンテナ部（L側）とBluetooth機器の間に人体やそのほか障害物がないことで、 ノイズや音の途切れを最小限に抑えることができます。 アフターサービスについて 本製品をご家庭用として、取扱説明や接続・注意書きに従ったご使用において故障 した場合、保証書記載の期間・規定により無料修理をさせていただきます。修理がで きない製品の場合は、交換させていただきます。お買い上げの際の領収書またはレ シートなどは、保証開始日の確認のために保証書と共に大切に保管し、修理などの 際は提示をお願いします。 お問い合わせ先 （電話受付/平日9：00～17：30） 製品の仕様・使いかたや修理・部品のご相談は、お買い上げのお店または当社窓口 およびホームページのサポートまでお願いします。 ●お客様相談窓口（製品の仕様・使いかた） 0120-773-417 （携帯電話・PHSなどのご利用は 03-6746-0211） FAX：042-739-9120 Eメール：[email protected] ●サービスセンター（修理・部品） 01…

Text truncated - open the document above for the full version.

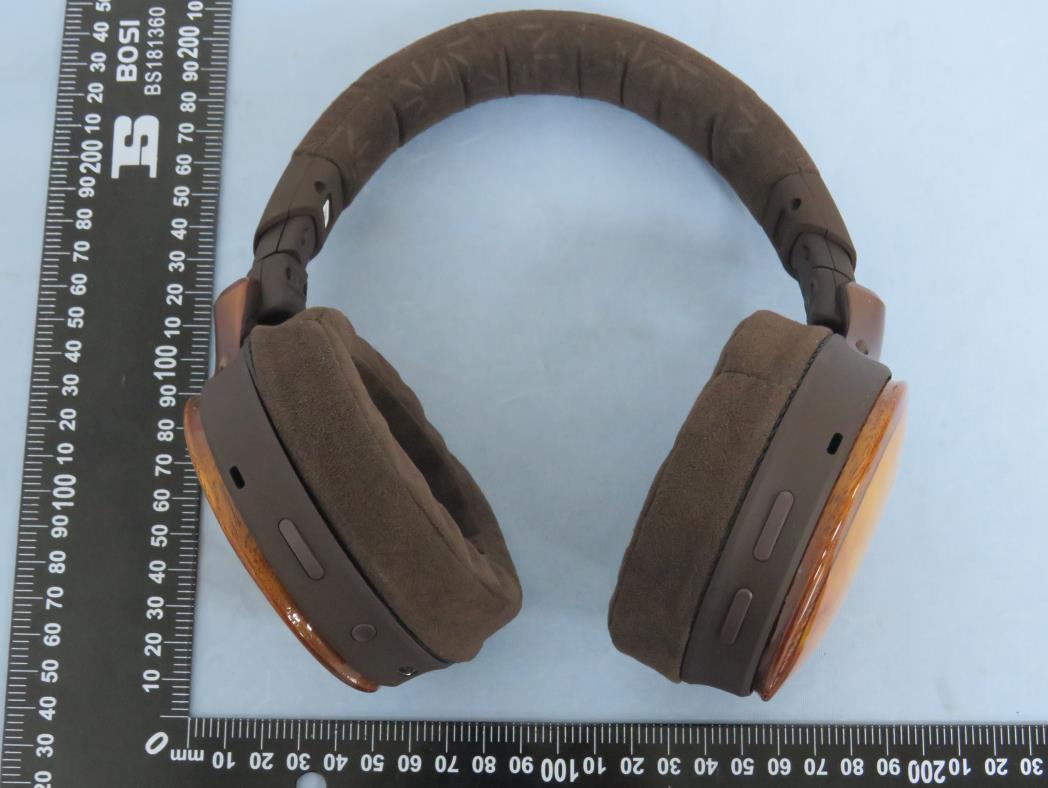

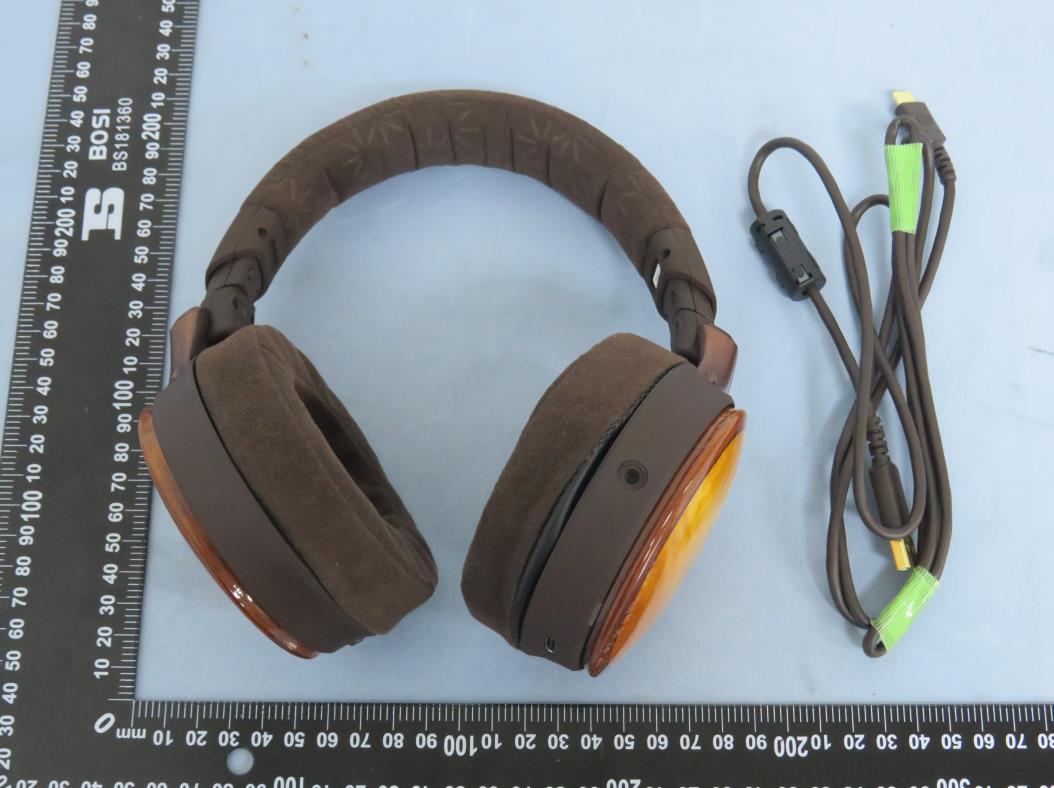

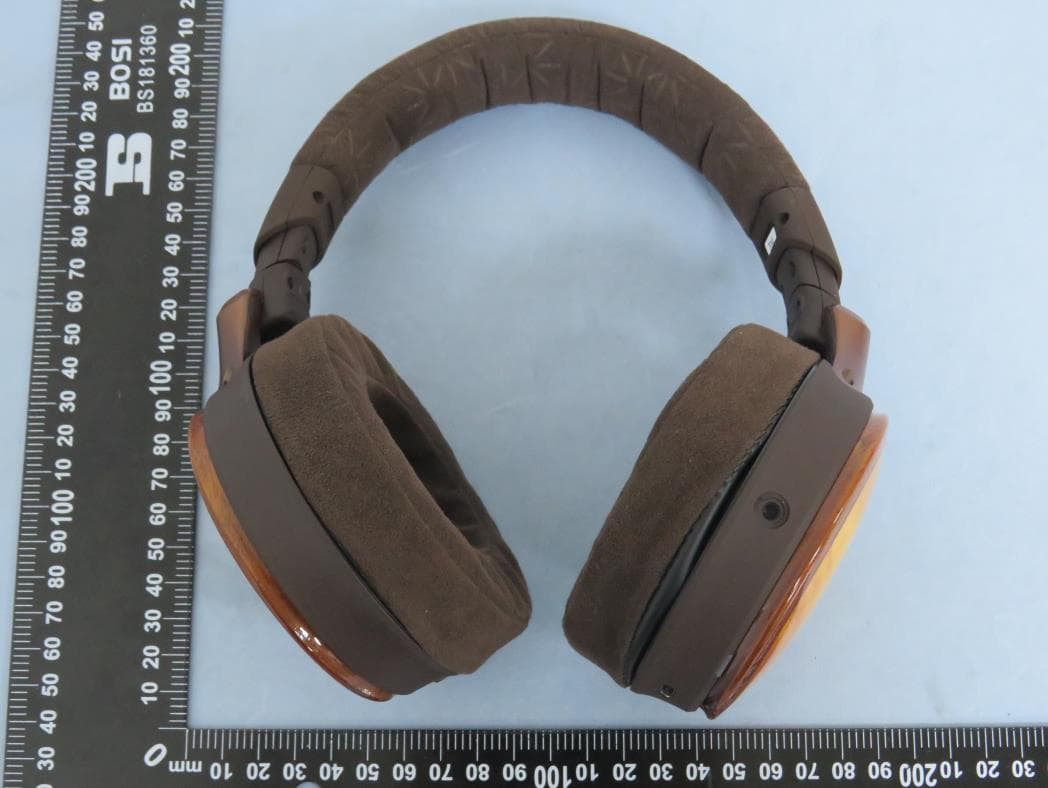

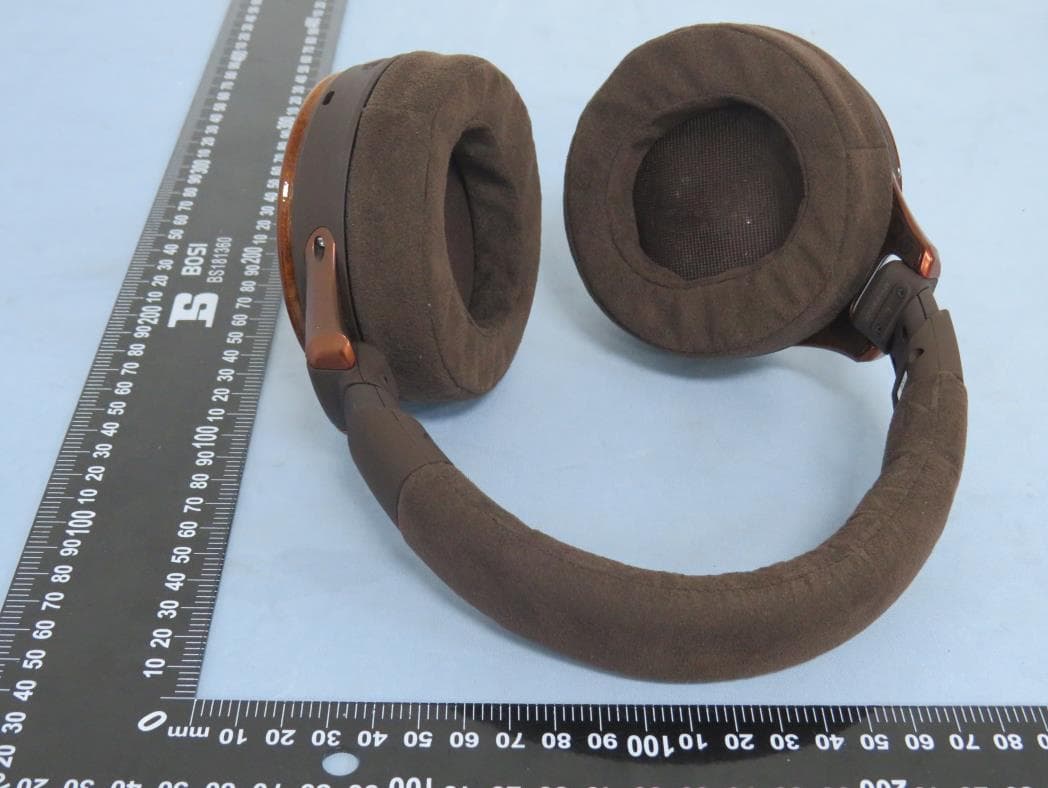

FCC ID: JFZWB2022 External photos FCC ID: JFZWB2022 FCC ID: JFZWB2022 FCC ID: JFZWB2022 FCC ID: JFZWB2022

Label & Label Location Label Location

FCC ID: JFZWB2022 Internal photos FCC ID: JFZWB2022 FCC ID: JFZWB2022 FCC ID: JFZWB2022 RF Chip RF Antenna

ຐ཰ࣽިמҽԖज़Ϧљ Unictron Technologies Corporation Website:www.unictron.com THIS DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF UNICTRON TECHNOLOGIES CORPORATION AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SALE OF APPARATUS OR DEVICES W ITHOUT PERMISSION Prepared by : Jane Designed by :James Checked by : Mike Approved by烉Herbert TITLE烉3.2 x 1.6 x 0.5(mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification DOCUMENT H2U34W1H1Z0700 REV. NO. C PAGE 1 OF 11 3.2 x 1.6 x 0.5 (mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification 1. Product Number 2. Features *Stable and reliable in performances *Low profile, compact size *RoHS 2.0 compliance *SMT processes compatible 3. Applications *ISM 2.4 GHz applications *ZigBee/BLE applications *Bluetooth earphone systems *Hand-held devices when WiFi / Bluetooth functions are needed, e.g., Smart phones *IEEE802.11 b/g/n *Wireless PCMCIA cards or USB dongles 4. Description Unictron’s AA055U ceramic chip antenna is designed for ISM 2.4GHz applications, covering frequencies 2400~2500MHz. Fabricated with proprietary design and processes, AA055U shows excellent performance and is fully compatible with SMT processes which can decrease the assembly cost and improve device’s quality and consistency. H 2 1 4 W H Z 7 0 U 3 0 1 0 ຐ཰ࣽިמҽԖज़Ϧљ Unictron Technologies Corporation Website:www.unictron.com THIS DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF UNICTRON TECHNOLOGIES CORPORATION AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SALE OF APPARATUS OR DEVICES W ITHOUT PERMISSION Prepared by : Jane Designed by :James Checked by : Mike Approved by烉Herbert TITLE烉3.2 x 1.6 x 0.5(mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification DOCUMENT H2U34W1H1Z0700 REV. NO. C PAGE 2 OF 11 5. Layout Guide & Electrical Specifications 5-1. Layout Guide (unit:mm) Solder Land Pattern: The solder land pattern (gold marking areas) is shown below. Recommendation on matching circuit will be provided according to customer’s installation conditions. ຐ཰ࣽިמҽԖज़Ϧљ Unictron Technologies Corporation Website:www.unictron.com THIS DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF UNICTRON TECHNOLOGIES CORPORATION AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SALE OF APPARATUS OR DEVICES W ITHOUT PERMISSION Prepared by : Jane Designed by :James Checked by : Mike Approved by烉Herbert TITLE烉3.2 x 1.6 x 0.5(mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification DOCUMENT H2U34W1H1Z0700 REV. NO. C PAGE 3 OF 11 5-2. Electrical Specifications (Evaluation Board Dimensions: 80 x 40 mm 2 ) 5-2-1. Electrical Table Characteristics Specifications Unit Outline Dimensions 3.2 x 1.6 x 0.5 mm Ground Plane Dimensions 80 x 40 mm Working Frequency 2400~2500 MHz VSWR (@ center frequency)* 2 Max. Characteristic Impedance 50 : Polarization Linear Polarization Peak Gain (@2442 MHz) 1.85 (typical**) dBi Efficiency 76.3 (typical**) % *Center frequency means the frequency with the lowest value in return loss of the chip antenna on the evaluation board. **A typical value is for reference only, not guaranteed. 5-2-2. Frequency vs. V.S.W.R. and Total Radiation Gain ຐ཰ࣽިמҽԖज़Ϧљ Unictron Technologies Corporation Website:www.unictron.com THIS DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF UNICTRON TECHNOLOGIES CORPORATION AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SALE OF APPARATUS OR DEVICES W ITHOUT PERMISSION Prepared by : Jane Designed by :James Checked by : Mike Approved by烉Herbert TITLE烉3.2 x 1.6 x 0.5(mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification DOCUMENT H2U34W1H1Z0700 REV. NO. C PAGE 4 OF 11 6. Outline Dimensions of Antenna & Evaluation Board (unit: mm) 6-1. Antenna Dimensions PIN Definition PIN 1 2 Soldering PAD Signal Tuning / Ground ຐ཰ࣽިמҽԖज़Ϧљ Unictron Technologies Corporation Website:www.unictron.com THIS DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF UNICTRON TECHNOLOGIES CORPORATION AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SALE OF APPARATUS OR DEVICES W ITHOUT PERMISSION Prepared by : Jane Designed by :James Checked by : Mike Approved by烉Herbert TITLE烉3.2 x 1.6 x 0.5(mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification DOCUMENT H2U34W1H1Z0700 REV. NO. C PAGE 5 OF 11 6-2. Evaluation Board with Antenna ຐ཰ࣽިמҽԖज़Ϧљ Unictron Technologies Corporation Website:www.unictron.com THIS DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF UNICTRON TECHNOLOGIES CORPORATION AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SALE OF APPARATUS OR DEVICES W ITHOUT PERMISSION Prepared by : Jane Designed by :James Checked by : Mike Approved by烉Herbert TITLE烉3.2 x 1.6 x 0.5(mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification DOCUMENT H2U34W1H1Z0700 REV. NO. C PAGE 6 OF 11 7. 3D Radiation Gain Pattern (with 80 x 40 mm 2 Evaluation Board) 3D Radiation Gain Pattern @ 2442 MHz (unit: dBi) Z X Z Y ຐ཰ࣽިמҽԖज़Ϧљ Unictron Technologies Corporation Website:www.unictron.com THIS DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF UNICTRON TECHNOLOGIES CORPORATION AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SALE OF APPARATUS OR DEVICES W ITHOUT PERMISSION Prepared by : Jane Designed by :James Checked by : Mike Approved by烉Herbert TITLE烉3.2 x 1.6 x 0.5(mm) WiFi/Bluetooth Ceramic Chip Antenna (AA055U) Engineering Specification DOCUMENT H2U34W1H1Z0700 REV. NO. C PAGE 7 OF 11 8. Frequency tuning and Matching circuit 8-1. Chip antenna tuning scenarioǺ 8-2. Matching circuit烉 With the following recommended values of matching and tuning components, the center frequencies will be about 2442 MHz at our standard 80x40 mm 2 evaluation board. However, these are typical reference values which may need to be changed when circuit boards or part vendors are different. System Matching Circuit Component Location Description Vendor Tolerance 1 1.2pF, (…

Text truncated - open the document above for the full version.

Test Laboratory: Shenzhen EMTEKCo.,Ltd.Date: 2022/12/7 System Check_H2450 DUT: Dipole 2450 MHz; Type:D2450V2; SN:927 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: H2450 Medium parameters used: f = 2450 MHz;σ= 1.78 S/m;ε r = 40.121;ρ= 1000 kg/m 3 AmbientTemperature：22.1°C; LiquidTemperature：21.8°C DASY5 Configuration: - Probe: EX3DV4 - SN3970; ConvF(7.42, 7.42, 7.42); Calibrated: 2022/4/18; - Sensor-Surface: 2mm (Mechanical Surface Detection) - Electronics: DAE4 Sn1418; Calibrated: 2022/3/24 - Phantom: Front Phantom with CRP v5.0; Type: QD000P40CD; Serial: TP:1695 - Measurement SW: DASY52, Version 52.8 (8); SEMCAD X Version 14.6.10 (7164) Pin=250mW/Area Scan (61x61x1):Interpolated grid: dx=1.500 mm, dy=1.500 mm Maximum value of SAR (interpolated) = 21.4 W/kg Pin=250mW/Zoom Scan (5x5x7)/Cube 0:Measurement grid: dx=5mm, dy=5mm, dz=5mm Reference Value = 99.516 V/m; Power Drift = 0.13 dB Peak SAR (extrapolated) = 29.8 W/kg SAR(1 g) = 13.15 W/kg; SAR(10 g) = 6.11 W/kg Maximum value of SAR (measured) = 21.1 W/kg

Test Laboratory: Shenzhen EMTEK Co.,Ltd.Date: 2022/12/7 3DH5 DUT: audio Communication System: BT; Frequency: 2480 MHz;Duty Cycle: 1:2.14042 Medium: H2450 Medium parameters used: f = 2480 MHz;σ= 1.781 S/m;ε r = 40.42;ρ= 1000 kg/m 3 AmbientTemperature：22.1°C; LiquidTemperature：21.8°C DASY5 Configuration: - Probe: EX3DV4 - SN3970; ConvF(7.91, 7.91, 7.91); Calibrated: 2022/4/18; - Sensor-Surface: 4mm (Mechanical Surface Detection) - Electronics: DAE4 Sn1418; Calibrated: 2022/3/24 - Phantom: SAM; Type: QD000P40CD; Serial: TP:1794 - Measurement SW: DASY52, Version 52.8 (7); SEMCAD X Version 14.6.10 (7164) Left-High/Area Scan (7x9x1):Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 0.0651 W/kg Left-High/Zoom Scan (7x7x7)/Cube 0:Measurement grid: dx=5mm, dy=5mm, dz=5mm Reference Value = 4.857 V/m; Power Drift = 0.09 dB Peak SAR (extrapolated) = 0.212 W/kg SAR(1 g) = 0.120 W/kg; SAR(10 g) = 0.066 W/kg Maximum value of SAR (measured) = 0.0815 W/kg Test Laboratory: Shenzhen EMTEK Co.,Ltd.Date: 2022/12/7 BLE 2M DUT: audio Communication System: BLE 2M; Frequency: 2480 MHz;Duty Cycle: 1:2.14042 Medium: H2450 Medium parameters used: f = 2480 MHz;σ= 1.781 S/m;ε r = 40.42;ρ= 1000 kg/m 3 AmbientTemperature：22.1°C; LiquidTemperature：21.8°C DASY5 Configuration: - Probe: EX3DV4 - SN3970; ConvF(7.91, 7.91, 7.91); Calibrated: 2022/4/18; - Sensor-Surface: 4mm (Mechanical Surface Detection) - Electronics: DAE4 Sn1418; Calibrated: 2022/3/24 - Phantom: SAM; Type: QD000P40CD; Serial: TP:1794 - Measurement SW: DASY52, Version 52.8 (7); SEMCAD X Version 14.6.10 (7164) Left-High/Area Scan (7x9x1):Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 0.0325 W/kg Left-High/Zoom Scan (7x7x7)/Cube 0:Measurement grid: dx=5mm, dy=5mm, dz=5mm Reference Value = 3.390 V/m; Power Drift = 0.04 dB Peak SAR (extrapolated) = 0.122 W/kg SAR(1 g) = 0.098 W/kg; SAR(10 g) = 0.032 W/kg Maximum value of SAR (measured) = 0.0371 W/kg

Report No. ENS2211070248W00101R Page 1 of 39 Ver.1.0 TEST REPORT Product Name : Wireless Headphones Model Number : ATH-WB2022 FCC ID : JFZWB2022 Prepared for : Audio-Technica Corporation Address : 2-46-1, Nishi-Naruse, Machida, Tokyo, 194-8666, Japan Prepared by : EMTEK (SHENZHEN) CO., LTD. Address : Building 69, Majialong Industry Zone, Nanshan District, Shenzhen, Guangdong, China Tel: (0755) 26954280 Fax: (0755) 26954282 Report Number : ENS2211070248W00101R Date(s) of Tests : December 7, 2022 to December 7, 2022 Date of Issue : December 8, 2022 Report No. ENS2211070248W00101R Page 2 of 39 Ver.1.0 TABLE OF CONTENTS 1. TEST RESULT CERTIFICATION ............................................................................................................................ 4 2. Description of Equipment Under Test .................................................................................................................. 6 3. SAR Measurement System .................................................................................................................................... 7 3.1 Definition of SpecificAbsorptionRate (SAR) ..................................................................................................... 7 3.2 SPEAG DASY System ..................................................................................................................................... 7 3.2.1 Robot .................................................................................................................................................. 8 3.2.2 Probes ................................................................................................................................................ 9 3.2.3 Data Acquisition Electronics (DAE) .................................................................................................... 9 3.2.4 Phantoms ......................................................................................................................................... 10 3.2.5 Device Holder ................................................................................................................................... 11 3.2.6 System Validation Dipoles ................................................................................................................ 11 3.2.7 Tissue Simulating Liquids ................................................................................................................. 12 3.3 SAR System Verification ................................................................................................................................ 14 3.4 SAR Measurement Procedure ....................................................................................................................... 15 3.4.1 Area & Zoom Scan Procedure ......................................................................................................... 15 3.4.2 VolumeScan Procedure .................................................................................................................... 15 3.4.3 Power Drift Monitoring ...................................................................................................................... 16 3.4.4 Spatial Peak SAR Evaluation ........................................................................................................... 16 3.4.5 SAR Averaged Methods ................................................................................................................... 16 4. SARMeasurement Evaluation .............................................................................................................................. 17 4.1 Applicable Standards ..................................................................................................................................... 17 4.2 EUT Configuration and Setting ...................................................................................................................... 17 4.3 EUT Testing Position ...................................................................................................................................... 19 4.3.1 Head&Body Exposure Conditions .................................................................................................... 19 4.3.2 SAR Test Exclusion Evaluations ...................................................................................................... 21 4.4 Tissue Verification .......................................................................................................................................... 23 4.5 System Validation ........................................................................................................................................... 23 4.6 System Verification ......................................................................................................................................... 24 4.7 Maximum Output Power ................................................................................................................................. 25 4.7.1 Maximum Conducted Power ............................................................................................................ 25 4.7.2 Measured Conducted Power Result ................................................................................................ 25 4.8 SAR Testing Results ....................................................................................................................................... 26 4.8.1 SAR Test Reduction Considerations ................................................................................................ 26 4.8.2 SAR Results for Body Exposure Condition ...................................................................................... 27 4.8.3 2.4GHz 802.11g/n OFDM SAR Test Exclusion Consideration: ........................................................ 27 4.8.4 SAR Measurement Variability .........................…

Text truncated - open the document above for the full version.

Report No.: NTC2210360FV00 Dongguan Nore Testing Center Co., Ltd. Address: Building D, Gaosheng Science and Technology park, Hongtu road, Nancheng district, Dongguan city, Guangdong province, China Web: www.ntc-c.com Tel:+86-769-2202 2444 Fax:+86-769-2202 2799 Page 1 of 39 FCC RADIO TEST REPORT Applicant......................... : Audio-Technica Corporation Address........................... : 2-46-1, Nishi-Naruse, Machida, Tokyo, 194-8666, Japan Manufacturer.................... : Audio-Technica Corporation Address........................... : 2-46-1, Nishi-Naruse, Machida, Tokyo, 194-8666, Japan Factory........................... : Audio-Technical Corporation. Address.......................... : 7-2-1 Naruse, Machida, Tokyo, 194-8566, Japan Product Name................... : Wireless Headphones Brand Name..................... : Model No. ....................... : ATH-WB2022 FCC ID............................. : JFZWB2022 Measurement Standard....... : 47 CFR FCC Part 15, Subpart C (Section 15.247) Receipt Date of Samples.... : October 25, 2022 Date of Tested.................. : October 25, 2022 to November 07, 2022 Date of Report.................. : November 15, 2022 This report shows that above equipment is technically compliant with the requirements of the standards above. All test results in this report apply only to the tested sample(s). Without prior written approval of Dongguan Nore Testing Center Co., Ltd, this report shall not be reproduced except in full. Prepared by Jenny Liu / Project Engineer Approved by Iori Fan / Authorized Signatory Report No.: NTC2210360FV00 Page 2 of 39 Table of Contents 1. Summary of Test Result ...................................................................................................................................... 4 2. General Description of EUT ................................................................................................................................ 5 3. Test Channels and Modes Detail ........................................................................................................................ 8 4. Configuration of EUT ........................................................................................................................................... 8 5. Modification of EUT ............................................................................................................................................. 8 6. Description of Support Device ............................................................................................................................. 9 7. Test Facility and Location .................................................................................................................................. 10 8. Applicable Standards and References .............................................................................................................. 11 9. Deviations and Abnormalities from Standard Conditions ................................................................................. 11 10. Test Conditions ................................................................................................................................................ 12 11. Measurement Uncertainty ............................................................................................................................... 13 12. Sample Calculations ........................................................................................................................................ 14 13. Duty Cycle of Test Signal ................................................................................................................................ 15 14. Test Items and Results .................................................................................................................................... 17 14.1 Conducted Emissions Measurement ............................................................................................................ 17 14.2 Maximum Conducted Output Power Measurement ...................................................................................... 19 14.3 6dB Bandwidth Measurement ....................................................................................................................... 21 14.4 Power Spectral Density Measurement .......................................................................................................... 24 14.5 Band Edge and Conducted Spurious Emissions Measurement ................................................................... 27 14.6 Radiated Spurious Emissions and Restricted Bands Measurement ............................................................ 31 14.7 Antenna Requirement ................................................................................................................................... 38 15. Test Equipment List ......................................................................................................................................... 39 Report No.: NTC2210360FV00 Page 3 of 39 Revision History Report Number Description Issued Date NTC2210360FV00 Initial Issue 2022-11-15 Report No.: NTC2210360FV00 Page 4 of 39 1. Summary of Test Result FCC Rules Description of Test Result Remarks §15.207 (a) AC Power Conducted Emission N/A See note §15.247(b)(3) Maximum Conducted Output Power PASS --- §15.247(a)(2) 6dB Bandwidth PASS --- §15.247(e) Power Spectral Density PASS --- §15.247(d) Band Edge and Conducted Spurious Emissions PASS --- §15.247(d), §15.209, §15.205 Radiated Spurious Emissions and Restricted Bands PASS --- §15.203 Antenna Requirement PASS --- Note: The EUT cannot be connected to AC network for using while the Bluetooth operating. Report No.: NTC2210360FV00 Page 5 of 39 2. General Description of EUT Product Information Product name: Wireless Headphones Main Model Name: ATH-WB2022 Additional Model Name: N/A Model Difference: N/A S/N: 2210-5561 Brand Name: Hardw…

Text truncated - open the document above for the full version.

Photographs of EUT Setup Fig-4.1 Left Side of EUT with 0 cm Gap (Head Mode) Fig-4.2 Front Side of EUT with 0 cm Gap (Head Mode) Photographs of EUT

FCC ID: JFZWB2022 Test Photo Radiated emission (Below 30MHz) Radiated emission (30-1000MHz) FCC ID: JFZWB2022 Radiated emission (Above 1000MHz)
