K7SF8E855WIRELESS KEYPAD SLIM

Belkin International, Inc.

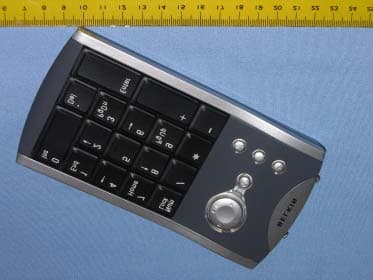

WIRELESS KEYPAD SLIM - FCC ID K7SF8E855 - Belkin International, Inc.
Click to zoom

Application Details

Equipment Class
DXX - Part 15 Low Power Communication Device Transmitter
Date of Grant
Aug 29, 2005
Application Purpose
Original Equipment
Date of Application
Aug 29, 2005
Equipment Note
WIRELESS KEYPAD SLIM
Frequency Range
27.04500000 - 27.04500000
Company
Belkin International, Inc.
Country
United States

Documents & Files

Select a file to view

Users Manual

↗

Block Diagram

↗

External Photos

↗

ID Label/Location Info

↗

Internal Photos

↗

Operational Description

↗

Schematics

↗

Test Report

↗

Test Setup Photos

↗

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

9 This equipment generates, uses, and can radiate radio frequency energy. If not installed and used in accordance with the instructions, it may cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try and correct the interference by one or more of the following measures: • Reorient or relocate the receiving antenna. • Increase the distance between the equipment and the receiver. • Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. FCC/CE STATEMENT PR9855_Wireless_KeyPad_en.indd 913/5/05 12:34:21 pm

Block Diagram

1 2 34 ABCD 4 3 2 1 D CBA D a t e : F i l e n a m e : \\Tiger\tcx\gt2005\KPB11\认证文件\F8E855XX-blk.sch D r a w n T I T L E : F8E855XX block diagram A p p r o v e d C o n f i r m e d b y : b y : b y : V e r s i o n 1 . 0 文件 编号 G T - R 0 1 0 1 - A Key Input Data output VCC Data out Oscillator1 Power Amplification ANT Power control Key output Key Matrix Reset Power control MCU VCC DC/DC Convertor BATTERY Channel Control Reset GND ID ID KEY

External Photos

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. Photo Page: 1 of 1 PHOTOS OF EUT

ID Label/Location Info

Sample of FCC ID Label

Internal Photos

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. Photo Page: 1 of 4 PHOTOS OF EUT Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. Photo Page: 2 of 4 PHOTOS OF EUT Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. Photo Page: 3 of 4 PHOTOS OF EUT Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. Photo Page: 4 of 4 PHOTOS OF EUT

Operational Description

FCC ID:K7SF8E855 Operational Description of the equipment The set offers the latest technology for interference-free operation with 27MHz wireless connection and 4,096Ids per channel. Keypad feature on/off switch and auto power saving management for effective power conservation. PRODUCT Wireless Keypad Slim MODEL NO. F8E855xx(x=a~z) POWER REQUIREMENTS DC 1.5V, 25mA FREQUENCY BAND 27MHz CARRIER FREQUENCY 27.045 MHz CHANNEL SPACING 10KHz CHANNEL BANDWIDTH 10MHz RF OUTPUT POWER -17dBm~-37dBm MODULATION TYPE FSK DUTY CYCLE Up to 100% NUMBER OF CHANNEL 1 BIT RATE OF TRANSMISSION 2.5Kbps MODE OF OPERATION Simplex ANTENNA TYPE Loop Antenna NOTE : “X” in the model could be a~z, it means difference of packing language.

Schematics

1 2 3 4 56 ABCD 6 5 4 3 2 1 D CBA D a t e : F i l e n a m e : \\Tiger\tcx\gt2005\KPB11\认证文件\F8E855XX.sch D r a w n T I T L E : F8E855XX-SCH A p p r o v e d C o n f i r m e d b y : b y : b y : V e r s i o n V20 文件 编号 G T - R 0 1 0 1 - A 1 J3 BAT+ 1 J4 BAT- L5 0406-47uH C6 22uF C9 22uF D7 1N5819 VCC BAT+ T1 T2 Vout 2 Vin 3 GND 1 U5 TP331A R322K VCC C2030pFC2130pF XTAL1XTAL2 1 23 Q1 9014 R422K R5 22K C2 1uF T3 A0 1 A1 2 A2 3 VSS 4 SDA 5 SCL 6 WP 7 VCC 8 U4 KS24C010 VCC C1 0.1uF VCC C1733pFC1633pFC1533pFC1433pFC1333pFC1233pFC1133pF C80.1uF R15 22K C25 100pF R2468K 1 23 Q5 KSC2223Y C40.1uF C5 0.1uF R2100K R261K C27 1000pF 1 23 Q6 9014 C26 47pF C2915pF X1 27.045M C19 100pF R29 47R TXD T5 1 23 Q7 KSC2223Y R27 22K R28 10R L6 0.56uH C28 220pF R18 47K SCLSDA C1C2C3C4C5C6C7 /RST 2 13 SW1 SK-12D03-VG5 C7 0.1uF 123 P23PIN 123 P33PIN ID_KEY VCC C3103pF R11M C1C2C3C4 C5C6C7 R17R18 R1R2 R12R11R10 R9 R8 SCLSDA ID_KEY XTAL1XTAL2 /RST WHL2WHL1 C220.1uF VCC TXP ch_check WHL_COM TXD 12345678910 P110PIN R9C6C5C4C3C2C1R8 C1010uF R11R10 PE3(LED) 19 PE2(LED) 18 VSS 17 PD4 16 NC 12 PD7 13 PD6 14 PD75 15 PB5 1 PB4 2 PA3 3 PA2 4 PA1 5 PA0 6 PB3 7 PB2 8 NC 11 PB0 10 PC0 20 PC1 21 PC2 22 PE0 23 PE1 24 PC3 25 PC4 26 PC5 27 PC6 28 PC7 29 PD0 30 PD1 31 PD2 32 PD3 33 PE4(LED) 34 RESET 35 VDD 36 OSC1 37 OSC2 38 NC 39 NC 40 NC 41 NC 42 PA7 43 PA6 44 PA5 45 PA4 46 PB7 47 PB6 48 PB1 9 U1HT82K68E TXP VCC R1910K R6 10K R8 10K VCC WHL2WHL1 ch_check VCC 12 SW2 SW-RST R910K ID_KEY T6 12 SW3 Vol+ R12 C5 12 SW4 Vol- R12 C4 12 SW5 CALCULATOR R18 C6 12 SW8 Stop R18 C5 12 SW7 Play/Pause R8 C5 12 SW6 Mute R17 C7 12 SW10 Next R12 C6 12 SW9 Prev R12 C7 R25* TXP C1C2C3C4C5C6R8R9R10R11 C1C2C3C4 C5 C6C7R1R2 R8 R9R10R11R12TXP TXD TXD TXP SCLSDA SDASCL T4 /RST /RST 12 3 X32M XTAL2XTAL1 XTAL1XTAL2 VCC C32 30pF C33 30pF C30 10uF 12 ANT2 C34 * C35 56pF C31 0R L7 10uH ANT1 R7 22K R10 * VCC R30 *

Test Report

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A05073003 Report No.:FCCA05073003 Page:2 of 20 Date:Aug. 11, 2005 FCC ID:K7SF8E855 Table of Contents 1. DOCUMENT POLICY AND TEST STATEMENT................................................ 3 1.1 DOCUMENT POLICY ........................................................................................ 3 1.2 TEST STATEMENT............................................................................................ 3 1.3 EUT MODIFICATION ......................................................................................... 3 2. DESCRIPTION OF EUT AND TEST MODE ...................................................... 4 2.1 GENERAL DESCRIPTION OF EUT .................................................................. 4 2.2 DESCRIPTION OF EUT INTERNAL DEVICE.................................................... 4 2.3 DESCRIPTION OF TEST MODE ....................................................................... 4 2.4 DESCRIPTION OF SUPPORT UNIT ................................................................. 5 3. DESCRIPTION OF APPLIED STANDARDS ...................................................... 5 4. CONDUCTED EMISSION TEST ........................................................................ 6 4.1 CONDUCTED EMISSION LIMIT........................................................................ 6 4.2 TEST EQUIPMENT............................................................................................ 6 4.3 TEST SETUP..................................................................................................... 7 4.4 TEST PROCEDURE .......................................................................................... 7 4.5 EUT OPERATING CONDITION ......................................................................... 7 4.6 TEST RESULT ................................................................................................... 8 5. RADIATED EMISSION TEST ............................................................................. 9 5.1 RADIATED EMISSION LIMIT............................................................................. 9 5.2 TEST EQUIPMENT...........................................................................................10 5.3 TEST SET-UP...................................................................................................11 5.4 TEST PROCEDURE .........................................................................................12 5.5 EUT OPERATING CONDITION ........................................................................12 5.6 RADIATED EMISSION TEST RESULT.............................................................13 6. 20DB BANDWIDTH...........................................................................................15 6.1 LIMIT .................................................................................................................15 6.2 TEST EQUIPMENT...........................................................................................15 6.3 TEST SET-UP...................................................................................................15 6.4 TEST PROCEDURE .........................................................................................15 6.5 EUT OPERATING CONDITION ........................................................................15 6.6 TEST RESULT ..................................................................................................16 7. PHOTOS OF TESTING.................................................................................... 17 8. TERMS OF ABRIVATION................................................................................. 20 Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A05073003 Report No.:FCCA05073003 Page:3 of 20 Date:Aug. 11, 2005 FCC ID:K7SF8E855 1. DOCUMENT POLICY AND TEST STATEMENT 1.1 DOCUMENT POLICY - The report shall not be reproduced except in full, without the written approval of SRT Lab, Inc. - The report must not be used by the applicant to claim that the product is endorsed by NVLAP, TÜV, NEMKO and SRT. - The NVLAP logo applies only to the applicable standards specified in this report. 1.2 TEST STATEMENT - The test results in the report apply only to the unit tested by SRT Lab. - There was no deviation from the requirements of test standards during the test. - AC power source, 120 Vac/60 Hz, was used during the test. 1.3 EUT MODIFICATION - No modification in SRT Lab. Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A05073003 Report No.:FCCA05073003 Page:4 of 20 Date:Aug. 11, 2005 FCC ID:K7SF8E855 2. DESCRIPTION OF EUT AND TEST MODE 2.1 GENERAL DESCRIPTION OF EUT PRODUCT Wireless Keypad Slim MODEL NO. F8E855xx(x=a~z) POWER REQUIREMENTS DC 1.5V, 25mA FREQUENCY BAND 27MHz CARRIER FREQUENCY 27.045 MHz CHANNEL SPACING 10KHz CHANNEL BANDWIDTH 10MHz RF OUTPUT POWER -17dBm~-37dBm MODULATION TYPE FSK DUTY CYCLE Up to 100% NUMBER OF CHANNEL 1 BIT RATE OF TRANSMISSION 2.5Kbps MODE OF OPERATION Simplex ANTENNA TYPE Loop Antenna NOTE : “X” in the model could be a~z, it means difference of packing language. For more detailed features, please refer to the manufacturer’s specification or User’s Manual. 2.2 DESCRIPTION OF EUT INTERNAL DEVICE DEVICE BRAND / MAKER MODEL # FCC ID/DOC REMARK N/A 2.3 DESCRIPTION OF TEST MODE N/A (It is only applicable to more than one test mode.) Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A05073003 Report No.:FCCA05073003 Page:5 of 20 Date:Aug. 11, 2005 FCC ID:K7SF8E855 2.4 DESCRIPTION OF SUPPORT UNIT The EUT was configured by the requirement of ANSI C63.4:2003 and CISPR22:2003. All interface ports were …

Text truncated - open the document above for the full version.

Test Setup Photos

PHOTOS OF TESTING - Conducted test - Radiated test (TX) - Radiated test (RX)

Contact Information

Applicant

Jay TU(Manager, Regulatory Compliance)
[email protected]310-633-9309Fax: none

Test Firm

Spectrum Research & Testing Laboratory, Inc.Cheng Ho
[email protected]886-3-4987684Fax: 886-3-4986528

Technical Specifications

#Rule PartsFrequency RangePower Output
115C27.045 MHz - 27.045 MHz-
