Applicant: Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87 174MHz~216MHz

Applicant: Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87 This device complies with Part 74 of the FCC Rules. Proposed Label Location on EUT EUT Bottom View/Proposed FCC ID Location FCC ID: RFP-DX87

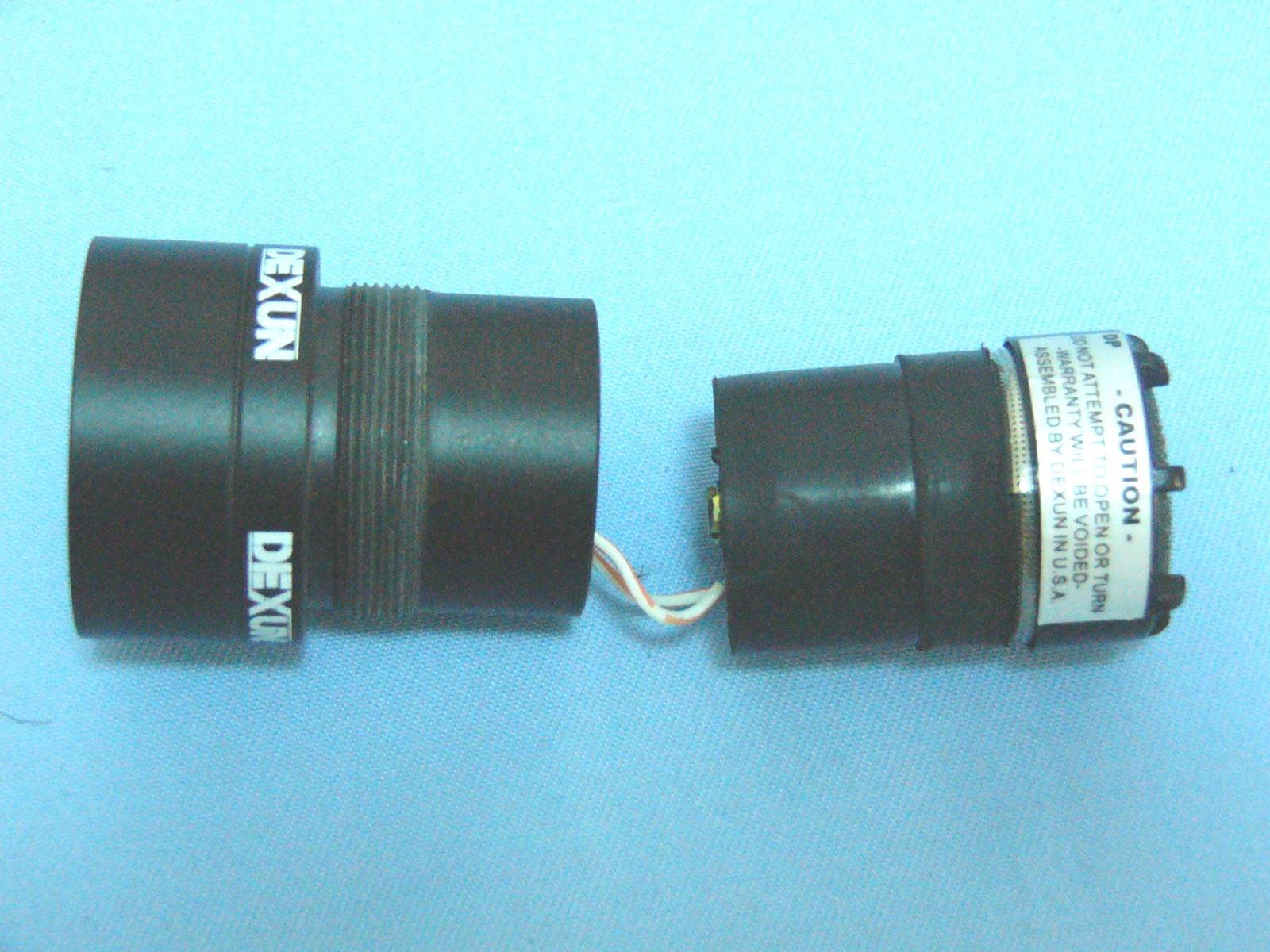

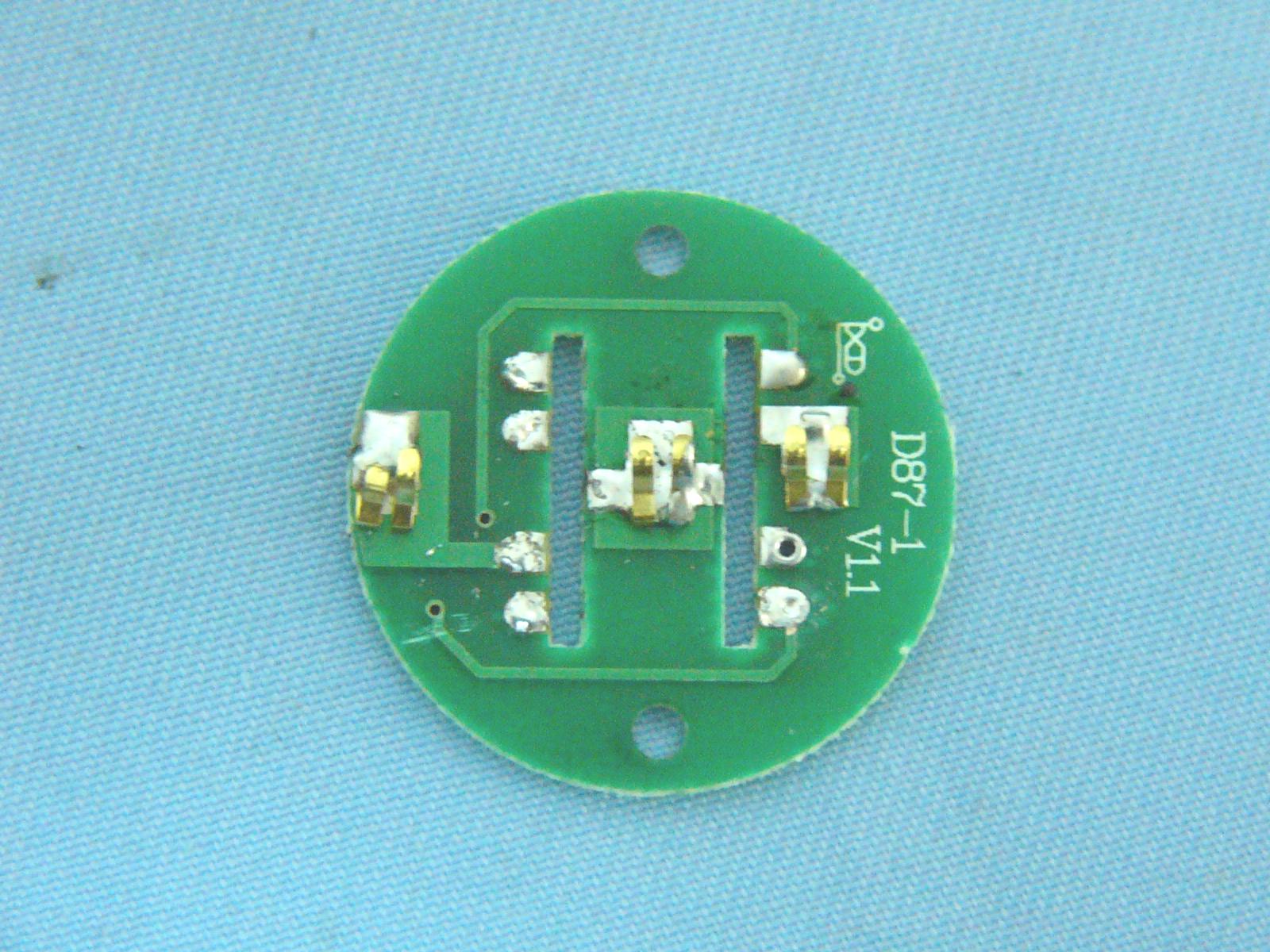

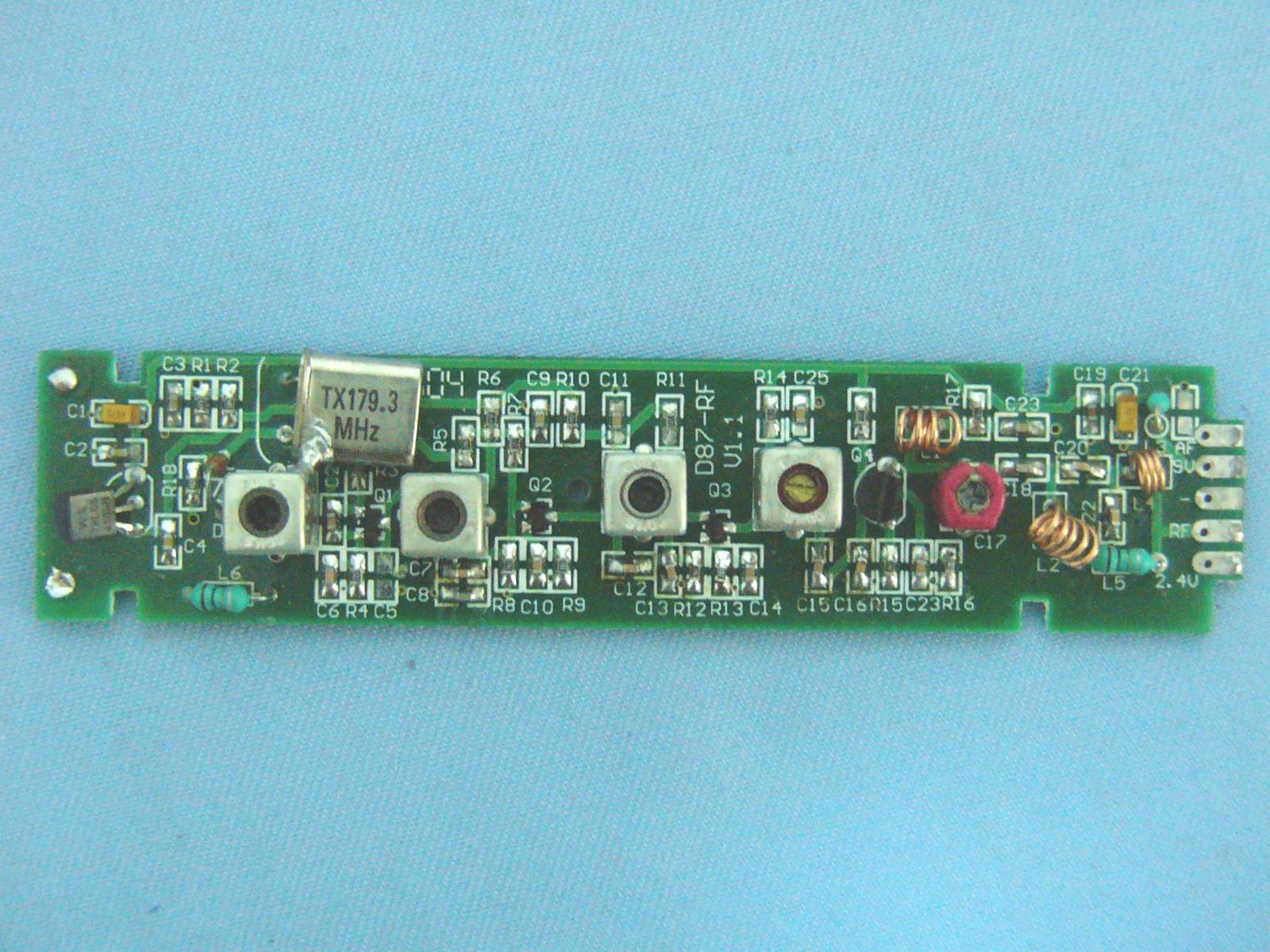

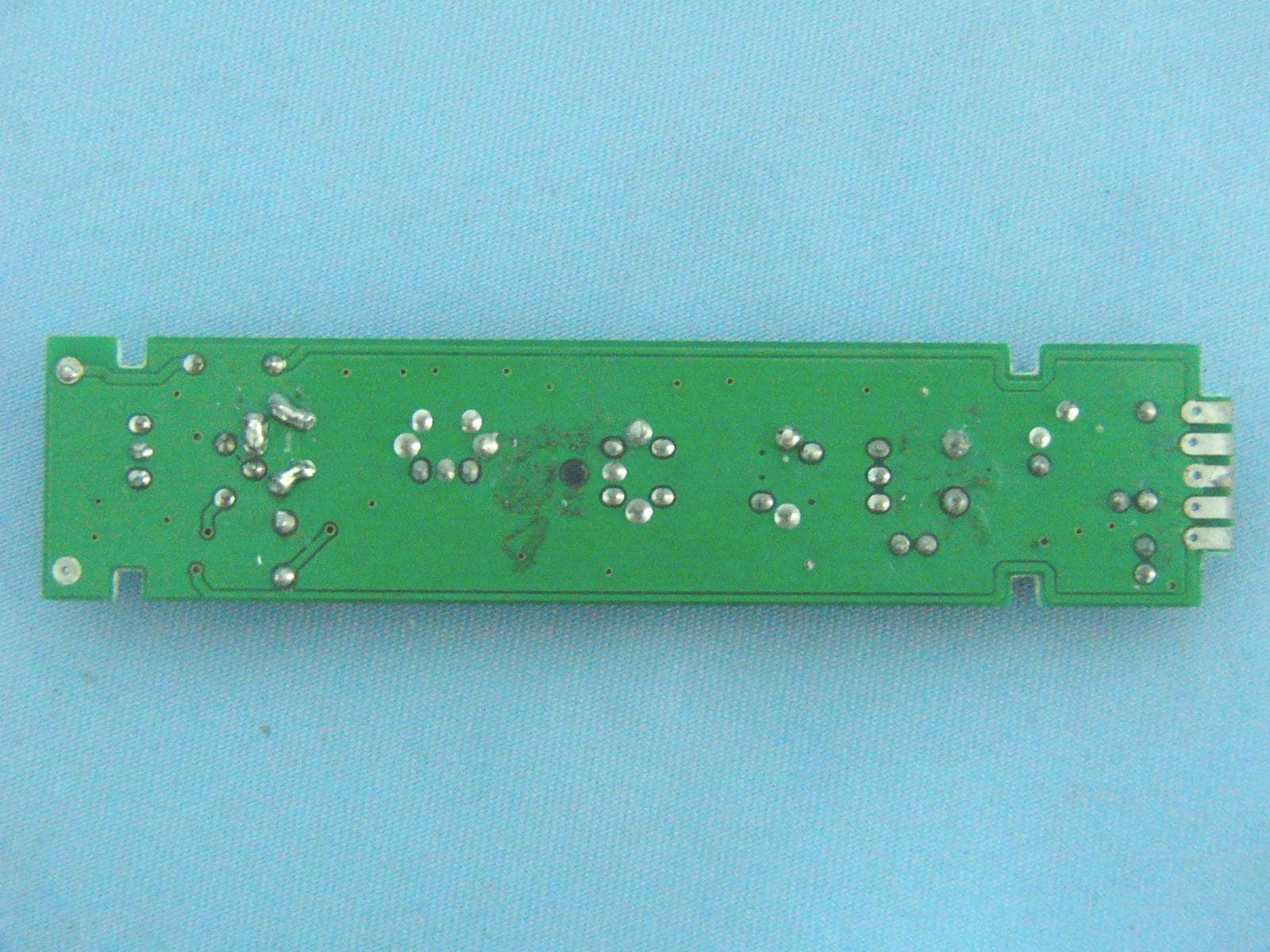

Applicant: Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87 EUT inside whole view EUT Main board component side EUT Main board solder side

Applicant: Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87 Operational Description 1、Audio 1）MICAMP（IC3:4558） This amplifiers the voice signal of 50Hz~15KHz by about 20dB and makes pre-emphasis features of 50us. 2）Compressor（IC2:571） This does limit the amplitude and compresses the voice signal not to make the pre-emphasis over modulated in RF Modulator. 3）Regulator（IC1:78L05） This makes standard voltage for MIC AMP and RF part being supplied power from 9V Battery. 4）Adjust the Distortion Adjusting the Distortion with semi-volume can minimize the noise of pre-emphasis compressor and MIC AMP. 2、RF 1）Oscillator（Q1） This is a transmitting carrier oscillator that modulates the voice signal supplied for Audio to frequency and then oscillates third-time overtone and becomes standard oscillation for RF Carrier. 2）MULTI（Q2） This multiplies the frequency oscillated from Q1.(FREQ: multiplied frequency) 3）MULTI（Q3） This also multiplies the frequency multiplied in Q2. (FREQ: multiplied frequency) 4）Buffer(Q4) This doesn’t make the antenna affect the internal circuit when connecting the antenna and final carrier multiplied from Q3.

Applicant: Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87

Applicant: Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87 Tune-UP Procedure 1、Input power to this device and check the voltage and the current consumption： 2.8V+ 0.5V，75~100mA. 2、After connecting the Antenna terminal to spectrum Analyzer, adjust L1 and C17 for maximum power of the fundamental frequency and minimum power of the spurious frequency. 3、Adjust T2 and T3 for minimum power of spurious frequency。 4、Turn the core of T4 counterclockwise to adjust the level of RF output power from low to high. 5、Connect the Antenna terminal to Frequency Counter and then adjust T1 for the proper frequency. 6、Apply 100mV of audio at 1KHz to the terminal of this device with Audio signal Generator and adjust VR1 to modulate to 15KHz.

4 u 7 6 8 0 1 0 4 A N T 2 7 p 1 0 3 1 0 3 5 0 p 1 0 3 1 0 3 5 T 1 p V C 1 3 - 3 0 P 4 T 4 T T 3 3 5 K 6 * 2 2 5 0 p T 3 3 3 3 0 5 K 6 3 9 K * 1 0 0 * 6 8 1 0 3 T 2 1 0 0 p 5 0 p T 3 3 2 K 2 1 0 K 5 K 6 X 1 T 1 4 7 K 1 5 0 K 1 0 4 * 1 5 B A T 9 V I N 1 G 2 O U T 3 I C 3 7 8 L 0 5 S W - 1 1 0 2 5 0 p T 3 3 3 3 0 5 K 6 3 9 K * 3 3 * 1 0 1 u F 1 0 2 CF2 16 RIN2 15 GIN2 14 VCC 13 -IN2 12 RF2 11 OUT2 10 ADJ 9 ADJ 8 OUT 7 RF1 6 -IN 5 GND 4 GIN 3 RIN 2 CF 1 I C 2 N E 5 7 1 1 0 3 2 2 K 1 0 K 1 0 0 p 4 7 K 4 u 7 4 K 7 M I C 1 4 u 7 2 2 K 2 2 K 4 u 7 R C 4 5 5 8 R C 4 5 5 8 1 0 0 p F 1 0 4 3 3 K 2 2 K 2 2 K 4 u 7 4 u 7 8 2 K 4 u 7 1 K L E D 4 u 7 V c c V c c 1 0 K 4 u 7 V c c V c c T 3 T 4 5 0 p 1 0 0 4 7 4 7 1 0 0 1 0 3 1 0 3 1 0 3 1 0 4 D 1 S W - 2 1 K 4 u 7 4 u 7 1 u H 1 5 0 K 1 u H 4 u 7 4 7 1 0 3 1 0 4 1 u H 4 u 7 1 u H D 8 7 T R A N S M I T D C / D C C O N V E R S I O N 2 0 0 4 / 6 / 1 6 1 . 1 2 / 2 M O D E L : R E V I S I O N : R E M A R K : D R A W N B Y : C H E C K : D A T A : S H E E T O F : A C C E P T E R : D E X U N E L E C T R O N I C T E C H N O L O G Y C O , . L T D 1 0 4 1 0 4 4 7 u F 4 7 u F 4 7 u F 6 8 u H 2 2 u H 1 N 4 1 4 8 X C 6 3 6 7 3 3 0 1 0 4 1 0 3 5 6 K 6 K 8 B A T A A * 2 P O W E R - S W V c c O U T P U T W W W . D E X U N . C O M A M I N G 2 S D 2 0 9 8 3 2 1 4 5 9 0 1 4 P N P 1 N 4 1 4 8 1 0 0 1 0 K 2 2 K 1 0 0 K 4 7 u F 4 7 u F

The test report consists 31 pages in total. It may be duplicated completely for legal use with the allowance of the applicant. It shall not be reproduced except in full, without the written approval of Ke Mei Ou Laboratory Corporation. The test result in the report only applied to the tested sample. FCC TEST REPORT Under FCC Part 74 Subpart H, Prepared For: Dexun Electronic Technology Co., Ltd. North Banlieue Aote Industry Building Enping Guangdong, China. August 12, 2004 FCC ID: RFP-DX87 EUT: Wireless Microphone Model: DX-87 Report Type: Original Report Test Engineer: Peter Lin Test Date: July 12, 2004 Review By: Apollo Liu / Manager Ke Mei Ou Laboratory Co., Ltd. 7A, Jiaxiangge, Jiahuixincheng, No.3027, Shennan Rd., Futian, Shenzhen, Guangdong, P.R.China. Zip Code: 518033 Tel: + 86 755 83642690 Fax: + 86 755 83297077 www.kmolab.com FEDERAL COMMUNICATIONS COMMISSION Registration Number: 125782 INDUSTRY CANADA Registration Number: IC4986 Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87 FCC ID Report Report #: KSZ2004061803J01 Page 2 of 31 TABLE OF CONTENTS 1. General Information....................................................................................................................................................3 1. 1 Notes......................................................................................................................................................................3 1. 2 Testing Laboratory..................................................................................................................................................3 1. 3 Details of Applicant................................................................................................................................................3 1. 4 Application Details..................................................................................................................................................3 1. 5 Test Item.................................................................................................................................................................3 1. 6 Test Standards.........................................................................................................................................................4 2. Technical Test...............................................................................................................................................................5 2. 1 Summary of Test Results.........................................................................................................................................5 3. EUT Modifications.......................................................................................................................................................6 4. Conducted Power Line Test.........................................................................................................................................7 4. 1 Test Equipment.......................................................................................................................................................7 4. 2 Test Procedure........................................................................................................................................................7 4. 3 Test Setup...............................................................................................................................................................7 4. 4 Configuration of The EUT.......................................................................................................................................8 4. 5 EUT Operating Condition........................................................................................................................................9 4. 6 Conducted Power Line Emission Limits..................................................................................................................9 4. 7 Conducted Power Line Test Result.........................................................................................................................10 5. Output Power Measurement.......................................................................................................................................11 5. 1 Test Equipment.....................................................................................................................................................11 5. 2 Test Procedure......................................................................................................................................................11 5. 3 Test Setup.............................................................................................................................................................11 5. 4 Configuration of The EUT.....................................................................................................................................12 5. 5 EUT Operating Condition......................................................................................................................................12 5. 6 Rules and Specification Limits..............................................................................................................................12 5. 7 Output Power Test Result......................................................................................................................................12 5. 8 Result Calculation.................................................................................................................................................13 6. Modulation Characteristics.......................................................................................................................................14 6. 1 Test Equipment.....................................................................................................................................................1…

Text truncated - open the document above for the full version.

Applicant: Dexun Electronic Technology Co., Ltd. FCC ID: RFP-DX87 Radiated emission test view
