S3Q-MC3000PDA
InnoTeletek, Inc.
Click to zoom
Application Details
- Equipment Class
- TNE - Licensed Non-Broadcast Transmitter Held to Ear
- Date of Grant
- Apr 10, 2005
- Application Purpose
- Original Equipment
- Date of Application
- Apr 10, 2005
- Equipment Note
- PDA
- Frequency Range
- 824.73000000 - 848.19000000
- Company
- InnoTeletek, Inc.
- Country
- South Korea
Documents & Files
Document Text
Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.
Users Manual
Preliminary Version / January 2005 MC3000 Userโs Guide Preliminary Version January 2005 InnoTeletek, Inc. Preliminary Version / January 2005 FCC RF EXPOSURE INFORMATION WARNING! Read this information before using your phone In August 1996 the Federal Communications Commission (FCC) of the United States with its action in Report and Order FCC 96-326 adopted an updated safety standard for human exposure to radio frequency (RF) electromagnetic energy emitted by FCC regulated transmitters. Those guidelines are consistent with the safety standard previously set by both U.S. and international standards bodies. The design of this phone complies with the FCC guidelines and these international standards. Use only the supplied or an approved antenna. Unauthorized antennas, modifications, or attachments could impair call quality, damage the phone, or result in violation of FCC regulations. Do not use the phone with a damaged antenna. If a damaged antenna comes into contact with the skin, a minor burn may result. Please contact your local dealer for replacement antenna. Body-worn Operation This device was tested for typical body-worn operations with the back of the phone kept 0.59 inches (1.5 cm) from the body. To comply with FCC RF exposure requirements, a minimum separation distance of 0.59 inches (1.5 cm) must be maintained between the userโs body and the back of the phone, including the antenna, whether extended or retracted. Third- party belt-clips, holsters and similar accessories should not contain metallic components and must provide 0.59 inch (1.5 cm) separation distance between the userโs body and the back of the phone. Body-worn accessories that do not meet these requirements may not comply with FCC RF exposure limits and should be avoided. For more information about RF exposure, please visit the FCC website at www.fcc.gov Preliminary Version / January 2005 FCC Notice This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This devices may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part15 and Part22 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generate, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to the equipment not expressly approved by the party responsible for compliance could void userโs authority to operate the equipment. Preliminary Version / January 2005 Contents Noticeโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 5 Chapter 1. Parts of the Terminalโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 8 Chapter 2. Getting Startedโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 9 Charging the Batteryโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 9 Turning on/off the Terminalโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 10 Chapter 3. Adjusting Settingsโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 13 Sleep Modeโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 13 LCD Displayโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 13 Volume & Soundsโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 13 Date/Timeโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 13 Chapter 4. Operating the Terminalโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 14 Using the Stylusโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 14 Calibrating the Screenโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 14 Resetting your Terminalโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 15 Performing a Soft Resetโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 15 Performing a Hard Resetโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 16 Chapter 5. Applicationsโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 17 Making Documentโ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ 17 Barcode Scanning โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โ โฆ
Text truncated - open the document above for the full version.
Block Diagram
SDRAM 64MB * 2 (x32bit) NOR Flash 32MB (x16bit) CPU PXA255 DiskOnChip 128MB Address Data(x32bit) Address Data(x16bit) Address Data(x16bit) DDC 1.3V DDC 3.3V Address Data(x16bit) BackLight Touch pannel LCD 3.5 inch RGB Data AC โ97SPK Amp. KEYPAD Ear Jack SPEAKER Dual UART Address Data(x8bit) CDMA Module Serial #1 MIC MIC MIC SD/ MMC IrDA 1D/2D BarCode Scan Engine BUFFER ST UART PCMCIA MQ1188 CODEC UCB1400 CF Interface DDC 3.3V USB DDC 3.3V DDC 5V MAIN BATTERY ๋ณด์กฐ BATTERY SWITCH 4.2VV_BATT CRADLE Charger 4.2V USB SERIAL 4.2VCharger 4.2V 4.2V DC 12V, 3A V_5V A_3V B_3V V_5V FFUART V_BATT B_3V A_3V DDC 1.5V V_1.5V V_1.5V A_3V A_3V B_3V B_3V V_BATT A_3V V_5V LCD DDC A_3VLCD_VDD BCM-860 ICM3000 KEYPAD SPEAKER V_BATT SPEAKER V_BATT CPU CoreVDD 4.2V VDD VDD VDD MC3000 BLOCK DIAGRAM BT UART WLAN B_3V Bluetooth
Cover Letter(s)
InnoTeletek, Inc. 461-25, Junmin-Dong, Yusung-Gu, Daejon, Korea TEL : +82-42-476-1320 / FAX : +82-42-476-1327 http:// www.innoteletek.com/ Federal Communications Commission 7435 Oakland Mills Road Columbia, MD 21046 Gentlemen: This letter is to comply with Section 0.457(d)(2)(i) and 0.459 pertaining to confidential material. We, InnoTeletek, Inc., would like the following documents regarding this submission for FCC ID: S3Q-MC3000 to be kept confidential. 1. Schematics 2. Part List The above material contains trade secrets or technical data, which would customarily be guarded from competitors. We do not want these documents to be accessible to the general public. Sincerely, Jae-Woo Jang / COO
External Photos
12. Attachment B โ Photos of the EUT View of EUT Rear View of EUT Left View of EUT Right View of EUT Top View of EUT Bottom View of EUT
ID Label/Location Info
FCC Identification Information InnoTeletek, Inc. FCC ID : S3Q-MC3000 Model : MC-3000 Serial No. : This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This devices may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Made In Korea Labeling Requirements Per ยง2.925 The label shown shall be permanently affixed at a conspicuous location on the device and be readily visible to the user at the time of purchase
Internal Photos

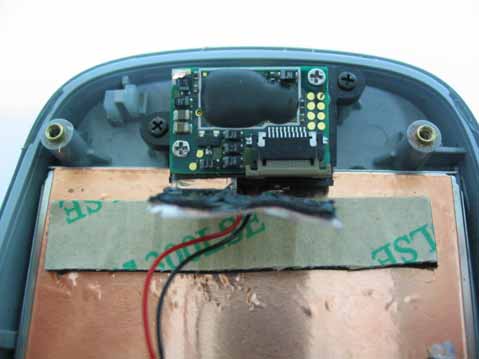

Inner View of EUT Inner View of EUT Inner View of EUT Inner View of EUT Inner View of EUT Inner View of EUT Inner View of EUT Inner View of EUT Inner View of EUT Inner View of EUT
Operational Description
Preliminary Version / January 2005 32 Chapter 7. Technical Specifications 1. Physical Characteristic Dimensions* 30(Head) H / 27(Tail) H x 176.2 L x 77.8 W Weight (including battery)* 310g Drop Specification 1.2m drop to concrete Operating Temperature -20ยฐC โผ 60ยฐC Storage Temperature -30ยฐC โผ 70ยฐC Environmental Sealing IP54 standard (Dust-protected, Protected splashing water) Humidity 5% to 95% RH non-condensing Electrostatic Discharge (ESD) 8KVDC on air, 4KVDC on contact Keys 2 Trigger button, 4 way direction Key, Send, End, Power, Backlit and user selectable 12 keys, Keypad Backlit Support * Subject to change without notice. 2. Performance Characteristics CPU Intel XScale PXA255 400MHz CPU Operating System Microsoft Windows CE TM .NET v4.2 Memory (ROM/RAM) - Flash ROM: 160MBytes - SDRAM: 64Mbytes (128Mbytes Optional) Display - 3.5" TFT Color LCD (Transflective Type) - Resolution: 240 x 320 pixel Standard Communications USB, IrDA Sound (MIC and Speaker) Water-proof, internal microphone and speaker for voice recorder Expansion Slot SD slot Radio Capacity+ - WWAN: CDMA (cdma2000 1x), GPRS(Option), DoPa (Option) - WLAN(Option): IEEE802.11 / IEEE802.11b Barcode Scannerยถ - Laser Scanner . 1D(leaner codes): UPC/EAN/KAN, Code 39, Code 128, Code 93, Codabar, NW7, Interleaved 2 of 5, Plessy, Code 11 and others SW - Desktop device manager: Microsoftยฎ ActiveSync - xPIMS v2.0 (Today, Calendar, Task, Contacts, Notes and PIMS back-up) - Handwriting Recognition: Customized Jipilmook TM v4.0 Application Development - Microsoft SDK for Windows CE - InnoTeletek SDK available to support barcode scanning Main Battery Rechargeable Li-Ion battery (3.8VDC, 2000mAh) Back-up Battery Rechargeable coined battery (3.3V, 100mAh) for clock and data backup Battery Life 12 ๏ฝ 72 hours Battery Charging Time 3 hours Max.
Operational Description
MC3000 PDA OPERATING DESCRIPTION 1. CPU MODULE BLOCK This Module consists of a CPU, two SDRAMs, a FLASH Memory, and a Power supply chip. Two crystals produce clocks for the CPU and two regulators provide power for it a CPU bus connects Two SDRAMs and a FLASH. This module can operate at rates up to 400- Mhz clock frequency. 2. LCD CONTROLLER BLOCK This block consists of Media chip, Power supply and panel interface connector. Step-up regulator provides power for LCD panel back-light. The Media chip and the CPU are connected by bus and a core power for this block is 1.5V. 3. CODEC BLOCK The codec chip is connected with a amp, a touch panel and a keypad. This The CPU can communicate with this block by the AC'97 interface. This chip has ten general purpose i/o pins. These GPIO pins are used to implement key matrix mechanism. 4. CDMA MODULE BLOCK This block is composed of a dual UART chip and a CDMA interface connector. The Dual UART is connected with a CPU by bus. This module is included in RF circuits. 5. CF MODULE BLOCK This block is made up of two Buffer chip and a module interface connector. By the interface connector a WLAN chip is connected with the CPU. The WLAN module is included RF circuits. 6. SCANNER MODULE BLOCK This block consists of a buffer chip and scanner interface connector. The CPU can control an operation of the scanner block by ffuart port of it 7. SD CARD SLOT BLOCK This SD slot block supports SD card interface. 8. IRDA BLOCK This block consists of an IRDA chip and additional circuits. The SIR is used with STUART port to manage the IRDA module. 9. BACK BATTERY CHARGER BLOCK This block consists of a charger and a battery connector. A battery is charged by a charger within 3 hours. 10. AUDIO AMP BLOCK This block consists of a mono audio power amplifier and additional circuits. This amp can amplify original sound signals from CODECs about 15 times. 11. LCD BACK LIGHT BLOCK This block is composed of a LED driver and additional circuits. The LED driver can be easily adjusted using pulse width modulated signal. 12. POWER SUPPLY BLOCK This block consists of two steps down regulators and a step up regulator. These regulators supply power for each chip. 13. KEYPAD BLOCK This block consists of 24 keys with led and a SIM card slot.
Operational Description
BCM-860S Schematic Descriptions Bellwave 1. Introduction Figure 1-1. BCM-860S Blcok Diagram This document describes BCM-860S Cellular CDMA Module. BCM-860S is a Cellular CDMA Module including GPS function(gpsOne), using the radioOne chipsets. The radioOne chipsets(Qualcommโs Zero-IF chipsets) implement direct conversions from RF to baseband and vice versa, completely eliminating receive and transmit intermediate frequencies to reduce component count and space. This radio architecture is referred to as Zero-IF (or ZIF), emphasizing that there is no IF or that IF is really baseband, centered at zero hertz. The Cellular CDMA radioOne chipset eliminates even more components by integrating the LNA and VCO functionality into only one receiver chip. Figure 1-1 shows the block diagram of the BCM -860S cellular CDMA module. 2. Functional Descriptions 2.1 Diplexer (DIP1) The BCM-860S Cellular CDMA module equipped a common antenna port and a diplexer for receiving CDMA and GPS signals and radiating CDMA signal. A diplexer allows multiple operating bands to share the same antenna. In the BCM-860S Celluar CDMA module, a common antenna serves both bands - cellular CDMA and GPS, using a diplexer to separate the bands. The diplexer combines the signal paths from cellular CDMA and GPS bands into a common port. One antenna collects Cellular base station and GPS satellite forward link signals and radiates the handset Cellular reverse link signal. CDMA Freauency Band: 824MHz ~ 894MHz GPS Frequency Band : 1570MHz ~ 1580MHz 2.2 Duplxer (DUP1) A duplexer splits a single operating band into receive and transmit paths. The duplexer provides input selectivity for the receiver, output filtering for the transmitter, and isolates between CDMA RX and TX signals. Center Frequency TX : 836.50MHz Center Frequency RX : 881.50MHz 2.3 LNA (U301) There are two LNAs(Low Noise Amplifier) in the RFR6125 Receiver IC(U301). One is used for Cellular CDMA, the other is used for GPS. Cellular CDMA and GPS receive signals are amplified by the LNAs then pass through bandpass filters before being applied to the RFR6125 Receiver ICAll receive signals are downconverted directly from RF to baseband within the Receiver IC. 2.4 GPS Band Pass Filter(FL301) The GPS RF filter is located before its LNA(U301). BCM-860S CDMA module does not include a GPS transmitter so there are no Tx-band leakage attenuation requirements. Using a single-ended filter will improve GPS sensitivity. ย Pass band Frequency : 1574.42 - 1576.42 MHz ย Center Frequency : 1575.42 MHz 2.5 Rx Bandpass Filter(FL302) A Cellular Rx Bandpass filter(FL302) is located between its LNA and mixer(U301). The transmitter channel power, although attenuated by the duplexer(DUP1), still presents a cross-modulation threat in combination with Rx-band jammers. The RF filter(FL302) must provide rejection of this Tx-band leakage. Rx Bandpass filter(FL302) takes a single-ended output from the LNA and provides differential outputs. ย Pass band Frequency : 869 ~ 894 MHz ย Center Frequency : 881.5 MHz 2.6 TX Bandpass Filter(FL402) The transmitter RF BPF(FL402) rejects out-of-band spurious signals and RFT6120 broadband noise to assure compliance with the applicable emissions standards. ย Pass badn Frequency : 824 - 849 MHz ย Center Frequency : 836.5 MHz 2.7 RX RF Receiver IC-RFR6125(U301) The RFR6125 IC (U301) provides the Zero-IF receiver signal paths for Cellular and GPS signals. The Cellular path begins with a four gain-state LNA, followed by the external Cellular RX bandpass filter(FL302) that provides transformation between the single-ended 50-Ohm LNA output and the differential second-stage amplifier input. An external filter is not required between the LNA and downconverter in the GPS path, so only the GPS LNA input is accessible. The GPS input signal level has a relatively narrow range, requiring significantly less dynamic range than the Cellular path and allowing a fixed gain LNA. Amplifier outputs drive the RF ports of the quadrature RF-to-baseband downconverters (a dedicated downconverter for each band)(U301). The downconverted baseband outputs are multiplexed and routed to lowpass filters (one I and one Q) whose passband and stopband characteristics are multiplexed and routed to lowpass filters (one I and one Q) whose passband and stopband characteristics are mode dependent. The filter outputs are buffered and routed to the MSM6050 device for further processing. Numerous secondary functions are integrated on-chip as well: the Rx LO generation and distribution circuits, Cellular and GPS VCO circuits, and various interface, control and status circuits There are two integrated VCOs on-chip, one for Cellular operation and one for GPS. The VCOs are tuned via the RFT6120โs Rx PLL when active, and share an output buffer amplifier to deliver the PLL feedback signal to the RFT device. The active VCO signal is processed by the LO generation and distribution circuits to create the appropriate LO signal (Cellular- CDMA or GPS). In all cases, the LO signals applied at the mixer ports are at a frequency different than the VCO frequency. This assures that the VCO frequency is different than the RF frequency, an important consideration for Zero-IF processing. Figure 2-1. Cellular CDMA and GPS Functional Block Diagram 2.7 TX RF Transmitter IC โ RFT6120(U401) The RFT6120 IC (U401) provides the Zero-IF transmitter signal path, from analog baseband to RF driver amplifiers, for Cellular CDMA-only handsets. The MSM device provides I and Q differential CDMA baseband signals; these analog input signals are amplified and applied to the upconverter mixers(U401). The RF circuits include multiple variable gain stages that provide transmit AGC under MSM device control. The RFT6120 IC(U401) includes a number of secondary functions in addition to the transmit signal path: a reference for the transmit DACs, two phase-locked loop circuits (Tx LO and Rx LO), the Tx VCO circuit, Tx LO generation and distribution circuitโฆ
Text truncated - open the document above for the full version.
RF Exposure Info
Report File No. : STROS-05-005 Date of Issue : 2005-04-01 Page : 1 / 16 TEST REPORT Equipment Under Test : PDA(CDMA835) Model No. : MC3000 FCC ID : S3Q-MC3000 Applicant : InnoTeletek, Inc. Address of Applicant : 461-25, Jeonmin-dong, Yuseong-gu, Daejeong, 305-811, South Korea Date of Receipt : 2005-03-24 Date of Test(s) : 2005-03-24 Date of Issue : 2005-04-01 Standards: FCC OET Bulletin 65 supplement C, ANSI/IEEE C95.1, C95.3 In the configuration tested, the EUT complied with the standards specified above. Remarks: Tested by : Elvin Lee 2005-04-01 Approved by : Albert Lim 2005-04-01 This report details the results of the testing carried out on one sample, the results contained in this test report do not relate to other samples of the same product. The manufacturer should ensure that all products in series production are in conformity with the product sample detailed in this report. This report may only be reproduced and distributed in full. If the product in this report is used in any configuration other than that detailed in the report, the manufacturer must ensure the new system complies with all relevant standards. Any mention of SGS Testing Korea Co., Ltd. or testing done by SGS Testing Korea Co., Ltd. in connection with distribution or use of the product described in this report must be approved by SGS Testing Korea Co., Ltd. in writing. Report File No. : STROS-05-005 Date of Issue : 2005-04-01 Page : 2 / 16 Contents 1. General Information 1.1 Testing Laboratory..............................................................................................................4 1.2 Details of Applicant ........................... ... ............................................................................4 1.3 Description of EUT(s).........................................................................................................4 1.4 Test Environment...............................................................................................................5 1.5 Operation description..........................................................................................................5 1.6 Evaluation procedures.........................................................................................................6 1.7 The SAR Measurement System..............................................................................................7 1.8 System Components............................................................................................................9 1.9 SAR System Verification....................................................................................................11 1.10 Tissue Simulant Fluid for the Frequency Band ......................................................................... 12 1.11 Test Standards and Limits..................................................................................................12 2. Instruments List.......................................................................................... 14 3. Summary of Results.......................................................................................15 APPENDIX 1. DASY4 SAR Report 2. Uncertainty Analysis 3. Photographs of EUT & EUTโs Test Setup 4. Calibration certificate Report File No. : STROS-05-005 Date of Issue : 2005-04-01 Page : 3 / 16 1. General Information 1.1 Testing Laboratory SGS Testing Korea Co., Ltd. Radio Div. 2FL, 18-34, Sanbon-dong, Gunpo-Si, Gyeonggi-do Korea 435-040 Telephone : +82 +31 428 5700 FAX : +82 +31 427 2371 Homepage : www.sgstesting.co.kr 1.2 Details of Applicant Name : InnoTeletek, Inc. Address : 461-25, Jeonmin-dong, Yuseong-gu, Daejeong, 305-811, South Korea 1.3 Description of EUT(s) EUT Type PDA(CDMA835) Model MC3000 Mode of Operation CDMA835 Modulation Mode OQPSK Maximum RF Conducted Power 24.20 dBm Tx Frequency Range 824.73 ~ 848.19 MHz Antenna Type External Battery Type 3.8VDC Lithium-Ion(2000mAh) Exposure Environment Uncontrolled exposure Max. SAR Measured 0.394 mW/g Report File No. : STROS-05-005 Date of Issue : 2005-04-01 Page : 4 / 16 1.4 Test Environment Ambient temperature : 22.2 ยฐ C Tissue Simulating Liquid : 22.1 ยฐ C Relative Humidity : 62 % 1.5 Operation Configuration The device was controlled by using a Mobile Test Unit (E5515C). Communication between the device and the tester was established by air link. Measurements were performed on the lowest, middle and highest channels of the operating band. The phone was set to maximum power level during all tests and at the beginning of each test the battery was fully charged. The DASY4 system measures power drift during SAR testing by comparing e-field in the same location at the beginning and at the end of measurement. 1.6 EVALUATION PROCEDURES The entire evaluation of the spatial peak values is performed within the Post-processing engine (SEMCAD). The system always gives the maximum values for the 1 g and 10 g cubes. The algorithm to find the cube with highest averaged SAR is divided into the following stages: 1. The extraction of the measured data (grid and values) from the Zoom Scan. 2. The calculation of the SAR value at every measurement point based on all stored data (A/D values and measurement parameters) 3. The generation of a high-resolution mesh within the measured volume 4. The interpolation of all measured values from the measurement grid to the high-resolution grid 5. The extrapolation of the entire 3-D field distribution to the phantom surface over the distance from sensor to surface 6. The calculation of the averaged SAR within masses of 1g and 10g. The probe is calibrated at the center of the dipole sensors that is located 1 to 2.7mm away from the probe tip. During measurements, the probe stops shortly above the phantom surface, depending on the probe and the surface detecting system. Both distances are included as parameters in the probe configuration file. The software always knows exactly how far away the measured point is from the surface. As the probeโฆ
Text truncated - open the document above for the full version.
Test Report
VERIFICATION OF COMPLIANCE .InnoTeletek,Inc. PDA - MC3000 STROR-05-032 APPLICABLE STANDARDS 1. General Description of EUT โบ โบ โบ 2. General Information of EUT Transceiver 3. SPURIOUS RADIATED EMISSIONS 3.1 Limit ยง 22.917(a) Out of band emissions. The power of any emission outside of the authorized operating frequency Must be attenuated below the transmitting (P) by a factor of at least 43+10log(P)dB. 3.2 Test Procedure The transmitter was placed on a wooden turntable, and it was transmitting into a non-radiating load which was also placed on the turntable. The measurement antenna was placed at a distance of 3 meters from the EUT. During the tests, the antenna height and polarization as well as EUT azimuth were varied in order to identify the maximum level of emissions from the EUT. The test was performed by placing the EUT on 3-orthogonal axis. The frequency range up to tenth harmonic of the fundamental frequency was investigated. Remove the EUT and replace it with substitution antenna. A signal generator was connected to the substitution antenna by a non-radiating cable. The absolute levels of the spurious emissions were measured by the substitution. 3.3 Test Result Temperature: 23 Relative Humidity: 49% Test Data for CDMA800 Test Equipment Used 4. Powerline Conducted Emissions 4.1 Limit ยง โ โ โ 4.2 Test Procedure 4.3 Test Result Temperature: 23 Relative Humidity: 49% FREQ. LEVEL(dB ) LINE LIMIT(dB )MARGIN(dB ) (MHz)Q-PeakAverageQ-PeakAverageQ-PeakAverage 0.1532.2025.00H66.0056.0033.8031.00 0.1747.1032.80H64.9654.9617.8622.16 0.6937.0023.40H56.0046.0019.0022.60 1.0641.5031.70H56.0046.0014.5014.30 1.5437.2024.40N56.0046.0018.8021.60 1.7138.0026.40N56.0046.0018.0019.60 Test Equipment Used Please refer to the following plots. 5. RF RADIATED OUTPUT POWER 5.1 Limit FCC ยง22.913(a), the ERP of mobile transmitters must not exceed 7 watts. 5.2 Test Procedure 1. On a test site, the EUT shall be placed at 1.5m height on a turn table, and in the position closest to normal use as declared by the applicant. 2. The test antenna shall be oriented initially for vertical polarization located 3m from EUT to correspond to the frequency of the transmitter. 3. The output of the test antenna shall be connected to the measuring receiver and the peak detector is used for the measurement. 4. The transmitter shall be switched on, the measuring receiver shall be tuned to the frequency of the transmitter under test. 5. The test antenna shall be raised and lowered through the specified range of height until a maximum signal level is detected by the measuring receiver. 6. The transmitter shall then the rotated through 360in the horizontal plane, until the maximum signal level is detected by the measuring receiver. 7. The test antenna shall be raised and lowered again through the specified range of height until a maximum signal level is detected by the measuring receiver. 8. The maximum signal level detected by the measuring receiver shall be noted. 9. The transmitter shall be replaced by a horn (substitution antenna). 10. The substitution antenna shall be orientated for vertical polarization and the length of the substitution antenna shall be adjusted to correspond to the frequency of the transmitter. 11. The substitution antenna shall be connected to a calibrated signal generator. 12. In necessary, the input attenuator setting of the measuring receiver shall be adjusted in order to increase the sensitivity of the measuring receiver. 13. The test antenna shall be raised and lowered through the specified range of height to ensure that the maximum signal is received. 14. The input signal to the substitution antenna shall be adjusted to the level that produces a level detected by the measuring received, which is equal to the level noted while the transmitter radiated power was measured, corrected for the change of input attenuator setting of the measuring receiver. 15. The input level to the substitution antenna shall be recorded as power level in dBm, corrected for any change of input attenuator setting of the measuring receiver. 16. The measurement shall be repeated with the test antenna and the substitution antenna orientated for horizontal polarization. 17. The measure of the effective radiated power is the large of the two levels recorded, at the input to the substitution antenna, corrected for gain of the substitution antenna if necessary. 5.3 Test Results Temperature: 23 Relative Humidity: 49% For CDMA800: Test Equipment Used 6.CONDUCTED OUTPUT POWER 6.1 Limit FCC ยง2.1046 and ยง22.913 (a), the ERP of mobile transmitters and auxiliary test transmitters must not exceed 7 watts. 6.2 Test Procedure The RF output of the transmitter was connected to the input of the spectrum analyzer through sufficient attenuation. 6.3 Test Results Temperature: 23 Relative Humidity: 49% Channel Frequency(MHz) Output Power (dBm)Output Power (mW) Limit (W) LOW 824.73 24.20 263 7 MIDDLE 836.46 24.13 259 7 HIGH 846.19 24.17 261 7 Test Equipment Used 7. OCCUPIED BANDWIDTH 7.1 Limit Requirements: CFR 47, Section 2.1049, Section 22.901, Section 22.917 7.2 Test Procedure The RF output of the transmitter was connected to the input of the spectrum analyzer through sufficient attenuation. The resolution bandwidth of the spectrum analyzer was set at 30 kHz. 7.3 Test Results Temperature: 23 Relative Humidity: 49% Test Equipment Used Please refer to the following plots. Low Channel Middle Channel High Channel 8. SPURIOUS EMISSIONS AT ANTENNA TERMINAL 8.1 Limit Requirements: CFRโฆ
Text truncated - open the document above for the full version.
Contact Information
Applicant
Seong-Han Jeong(Manager)
Test Firm
SGS Korea Co., Ltd.Julia Choi
Technical Specifications
| # | Rule Parts | Frequency Range | Power Output | Emission | Tolerance |
|---|---|---|---|---|---|
| 1 | 22H | 824.73 MHz - 848.19 MHz | 41.00 mW | 1M25F9W | 2.5000000000 ppm |
