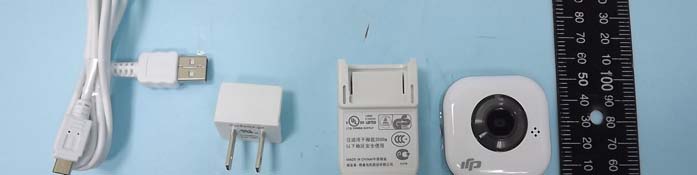

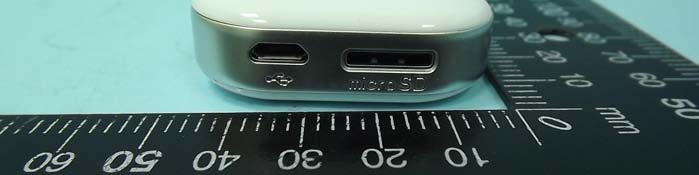

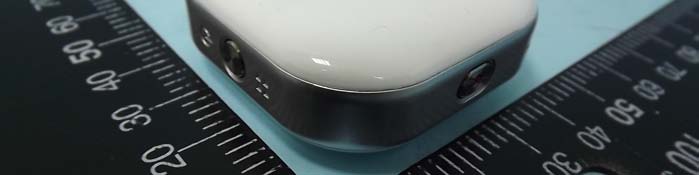

FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B1 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 APPENDIX B. Photographs of EUT FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B2 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973

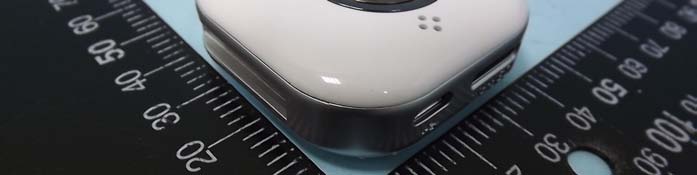

EUT Back Label Location
FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B3 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B4 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B5 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B6 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B7 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B8 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B9 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B10 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B11 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B12 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973 FCC Test Report Report No. : EP360308-02 SPORTON International Inc. PAGE NUMBER : B13 OF B13 TEL : 886-3-327-3456 ISSUED DATE : Oct. 21, 2013 FAX : 886-3-327-0973
SPORTON INTERNATIONAL INC. Page Number : 1 of 28 TEL : 886-3-327-3456 Report Issued Date : Oct. 21, 2013 FAX : 886-3-328-4978 Report Version : Rev. 01 FCC ID : SS3-201309003 FCC SAR Test Report Report No. : FA360308-02 FCC SAR Test Report APPLICANT : SZ DJI Technology Co., Ltd. EQUIPMENT : DJI FC40 Camera BRAND NAME : DJI MODEL NAME : FC40 FCC ID : SS3-201309003 STANDARD : FCC 47 CFR Part 2 (2.1093) ANSI/IEEE C95.1-1992 IEEE 1528-2003 The product was completely tested on Oct. 11, 2013. We, SPORTON INTERNATIONAL INC., would like to declare that the tested sample has been evaluated in accordance with the procedures and shown the compliance with the applicable technical standards. The test results in this report apply exclusively to the tested model / sample. Without written approval of SPORTON INTERNATIONAL INC., the test report shall not be reproduced except in full. SPORTON INTERNATIONAL INC. No. 52, Hwa Ya 1 st Rd., Hwa Ya Technology Park, Kwei-Shan Hsiang, Tao Yuan Hsien, Taiwan, R.O.C. Approved by: Jones Tsai / Manager Reviewed by: Eric Huang / Deputy Manager SPORTON INTERNATIONAL INC. Page Number : 2 of 28 TEL : 886-3-327-3456 Report Issued Date : Oct. 21, 2013 FAX : 886-3-328-4978 Report Version : Rev. 01 FCC ID : SS3-201309003 FCC SAR Test Report Report No. : FA360308-02 Table of Contents 1. Statement of Compliance ............................................................................................................................................. 4 2. Administration Data ...................................................................................................................................................... 4 2.1 Testing Laboratory .................................................................................................................................................. 4 2.2 Applicant ................................................................................................................................................................ 4 2.3 Manufacturer .......................................................................................................................................................... 4 2.4 Application Details .................................................................................................................................................. 4 3. General Information ...................................................................................................................................................... 5 3.1 Description of Equipment Under Test (EUT) .......................................................................................................... 5 3.2 Maximum RF output power among production units .............................................................................................. 5 3.3 Applied Standard .................................................................................................................................................... 6 3.4 Device Category and SAR Limits ........................................................................................................................... 6 3.5 Test Conditions ....................................................................................................................................................... 6 4. Specific Absorption Rate (SAR) ................................................................................................................................... 7 4.1 Introduction ............................................................................................................................................................ 7 4.2 SAR Definition ........................................................................................................................................................ 7 5. SAR Measurement System ........................................................................................................................................... 8 5.1 E-Field Probe ......................................................................................................................................................... 9 5.2 Data Acquisition Electronics (DAE) ........................................................................................................................ 9 5.3 Robot ....................................................................................................................................................................10 5.4 Measurement Server .............................................................................................................................................10 5.5 Phantom ................................................................................................................................................................ 11 5.6 Device Holder........................................................................................................................................................12 5.7 Data Storage and Evaluation ................................................................................................................................13 5.8 Test Equipment List ...............................................................................................................................................15 6. Tissue Simulating Liquids ...........................................................................................................................................16 7. System Verification Procedures .................................................................................................................................18 7.1 Purpose of System Performance check ................................................................................................................18 7.2 System Setup ...................................................................................................β¦
Text truncated - open the document above for the full version.
Test Laboratory: Sporton International Inc. SAR/HAC Testing Lab Date: 2013/10/11 System Check_Body_2450MHz_131011 DUT: D2450V2-SN:736 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: MSL_2450_131011 Medium parameters used: f = 2450 MHz; Ο = 1.93 S/m; Ξ΅ r = 53.269; Ο = 1000 kg/m 3 23.622.6 DASY5 Configuration: - Probe: EX3DV4 - SN3931; ConvF(7.24, 7.24, 7.24); Calibrated: 2013/9/10; - Sensor-Surface: 2mm (Mechanical Surface Detection) - Electronics: DAE3 Sn577; Calibrated: 2013/5/8 - Phantom: SAM-Left; Type: QD 000 P40 C; Serial: TP-1478 - Measurement SW: DASY52, Version 52.8 (6); SEMCAD X Version 14.6.9 (7117) Configuration/Pin=250mW/Area Scan (61x61x1): Interpolated grid: dx=1.200 mm, dy=1.200 mm Maximum value of SAR (interpolated) = 20.1 W/kg Configuration/Pin=250mW/Zoom Scan (7x7x7)/Cube 0: Measurement grid: dx=5mm, dy=5mm, dz=5mm Reference Value = 97.474 V/m; Power Drift = -0.01 dB Peak SAR (extrapolated) = 26.2 W/kg SAR(1 g) = 11.9 W/kg; SAR(10 g) = 5.51 W/kg Maximum value of SAR (measured) = 18.5 W/kg 0 dB = 18.5 W/kg = 12.67 dBW/kg
Test Laboratory: Sporton International Inc. SAR/HAC Testing Lab Date: 2013/10/11 #01_WLAN2.4GHz_802.11b 1Mbps_Top Side_0cm_Ch6 Communication System: 802.11b; Frequency: 2437 MHz;Duty Cycle: 1:1 Medium: MSL_2450_131011 Medium parameters used: f = 2437 MHz; Ο = 1.913 S/m; Ξ΅ r = 53.307; Ο = 1000 kg/m 3 23.622.6 DASY5 Configuration: - Probe: EX3DV4 - SN3931; ConvF(7.24, 7.24, 7.24); Calibrated: 2013/9/10; - Sensor-Surface: 2mm (Mechanical Surface Detection) - Electronics: DAE3 Sn577; Calibrated: 2013/5/8 - Phantom: SAM-Left; Type: QD 000 P40 C; Serial: TP-1478 - Measurement SW: DASY52, Version 52.8 (6); SEMCAD X Version 14.6.9 (7117) Configuration/Ch6/Area Scan (41x51x1): Interpolated grid: dx=1.200 mm, dy=1.200 mm Maximum value of SAR (interpolated) = 2.08 W/kg Configuration/Ch6/Zoom Scan (7x7x7)/Cube 0: Measurement grid: dx=5mm, dy=5mm, dz=5mm Reference Value = 34.117 V/m; Power Drift = -0.10 dB Peak SAR (extrapolated) = 3.24 W/kg SAR(1 g) = 1.19 W/kg; SAR(10 g) = 0.466 W/kg Maximum value of SAR (measured) = 2.04 W/kg 0 dB = 2.04 W/kg = 3.10 dBW/kg
FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : 1 of 46 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 FCC Test Report Equipment : DJI FC40 Camera Brand Name : DJI Model No. : FC40 FCC ID : SS3-201309003 Standard : 47 CFR FCC Part 15.247 Operating Band : 2400 MHz β 2483.5 MHz Equipment Class : DTS Applicant : SZ DJI Technology Co.Ltd. Room 613Λ£614, 6/F, HKUST SZ IER Bldg. No.9 Yuexing 1st Rd. Hi-Tech Park(South), Nanshan Dist. Shenzhen, Guangdong, China Manufacturer : Chicony Electronics ( Mainland China II ) Co., Ltd. San Zhong Gong Li Qu, Qingxi, Dongguan, China The product sample received on Jun. 04, 2013 and completely tested on Jun. 26, 2013. We, SPORTON, would like to declare that the tested sample has been evaluated in accordance with the procedures given in ANSI C63.10-2009 and shown compliance with the applicable technical standards. The test results in this report apply exclusively to the tested model / sample. Without written approval of SPORTON INTERNATIONAL INC., the test report shall not be reproduced except in full. Reviewed by: Wayne Hsu / Assistant Manager FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : 2 of 46 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 Table of Contents 1 GENERAL DESCRIPTION ............................................................................................................... 5 1.1 Information ........................................................................................................................................ 5 1.2 Accessories and Support Equipment ................................................................................................. 7 1.3 Testing Applied Standards ................................................................................................................ 7 1.4 Testing Location Information ............................................................................................................. 8 1.5 Measurement Uncertainty ................................................................................................................. 8 2 TEST CONFIGURATION OF EUT .................................................................................................... 9 2.1 The Worst Case Modulation Configuration ........................................................................................ 9 2.2 Test Channel Frequencies Configuration ........................................................................................... 9 2.3 The Worst Case Power Setting Parameter ........................................................................................ 9 2.4 The Worst Case Measurement Configuration .................................................................................. 10 2.5 Test Setup Diagram ........................................................................................................................ 11 3 TRANSMITTER TEST RESULT ..................................................................................................... 13 3.1 AC Power-line Conducted Emissions .............................................................................................. 13 3.2 6dB Bandwidth ................................................................................................................................ 16 3.3 RF Output Power ............................................................................................................................ 18 3.4 Power Spectral Density ................................................................................................................... 22 3.5 Transmitter Radiated Bandedge Emissions ..................................................................................... 24 3.6 Transmitter Radiated Unwanted Emissions ..................................................................................... 28 4 TEST EQUIPMENT AND CALIBRATION DATA ............................................................................. 45 APPENDIX A. TEST PHOTOS APPENDIX B. PHOTOGRAPHS OF EUT FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : 3 of 46 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 Summary of Test Result Conformance Test Specifications Report Clause Ref. Std. Clause Description Measured Limit Result 0 15.203 Antenna Requirement Antenna connector mechanism complied FCC 15.203 Complied 3.1 15.207 AC Power-line Conducted Emissions [dBuV]: 0.1873850 MHz 53.34 (Margin 10.81dB) - QP 35.93 (Margin 18.22dB) - AV FCC 15.207 Complied 3.2 15.247(a) 6dB Bandwidth 6dB Bandwidth Unit [MHz] 11b: 8.82 / 11g: 16.56 Β500kHz Complied 3.3 15.247(b) RF Output Power (Maximum Peak Conducted Output Power) Power [dBm]: 21.01 Power [dBm]:30 Complied 3.4 15.247(e) Power Spectral Density PSD [dBm/100kHz]: -8.20 PSD [dBm/3kHz]:8 Complied 3.5 15.247(d) Transmitter Radiated Bandedge Emissions Non-Restricted Bands: 2398.480 MHz: 37.27dB Restricted Bands [dBuV/m at 3m]: 2390.000MHz 70.97 (Margin 3.03 dB) - PK 52.42 (Margin 1.58 dB) - AV Non-Restricted Bands: > 20 dBc Restricted Bands: FCC 15.209 Complied 3.6 15.247(d) Transmitter Radiated Unwanted Emissions Restricted Bands [dBuV/m at 3m]: 164.83MHz 39.01 (Margin 4.49 dB) - PK Non-Restricted Bands: > 20 dBc Restricted Bands: FCC 15.209 Complied FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : 4 of 46 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 Revision History Report No. Version Description Issued Date FR360308-02 Rev. 01 Initial issue of report Oct. 21, 2013 2500-2690 FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : 5 of 46 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 1 General Description 1.1 Information 1.1.1 RF General Information RF General Information Frequency Range (MHz) IEEE Std. 802.11 Ch. Freq. (MHz) Channel Number Transmβ¦
Text truncated - open the document above for the full version.
FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : A1 of A6 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 Appendix A. Test Photos FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : A2 of A6 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 1 Photographs of Conducted Emissions Test Configuration Mode 2 FRONT VIEW REAR VIEW FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : A3 of A6 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 SIDE VIEW FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : A4 of A6 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 2 Photographs of Radiated Emissions Test Configuration For radiated emissions 9kHz~30MHz FRONT VIEW REAR VIEW FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : A5 of A6 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 For radiated emissions 30MHz~1GHz Mode 2 FRONT VIEW REAR VIEW FCC Test Report Report No. : FR360308-02 SPORTON INTERNATIONAL INC. Page No. : A6 of A6 TEL : 886-3-327-3456 Report Version : Rev. 01 FAX : 886-3-327-0973 For radiated emissions above 1GHz Mode 1 FRONT VIEW REAR VIEW
SPORTON INTERNATIONAL INC. Page Number : D1 of D1 TEL : 886-3-327-3456 Report Issued Date : Oct. 21, 2013 FAX : 886-3-328-4978 Report Version : Rev. 01 FCC ID : SS3-201309003 FCC SAR Test Report Report No. : FA360308-02 Appendix D. SAR Test Setup Photos Front, Test Separation 0 cm Back, Test Separation 0 cm Bottom Side, Test Separation 0 cm Left Side, Test Separation 0 cm Right Side, Test Separation 0 cm Top Side, Test Separation 0 cm
