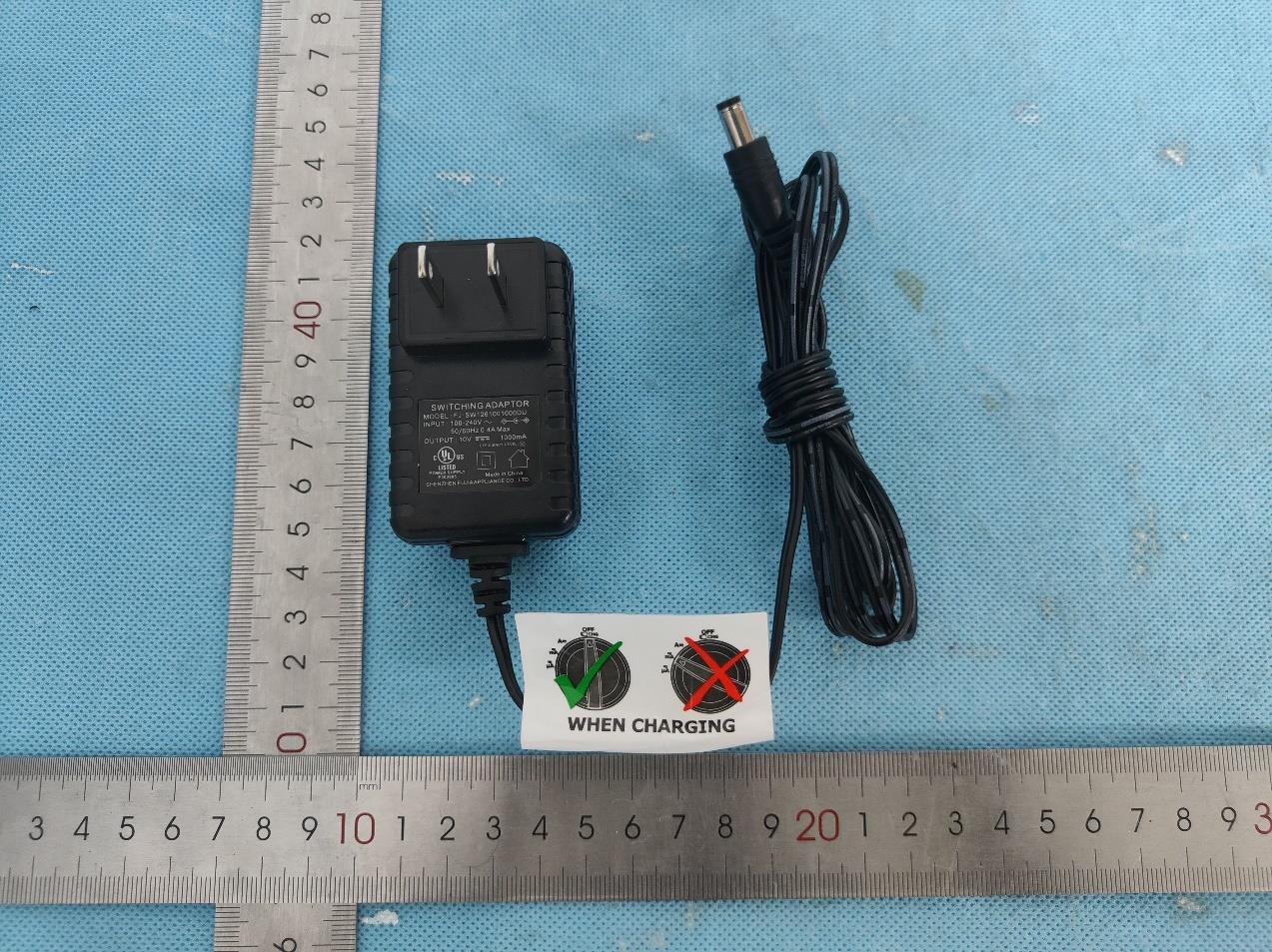

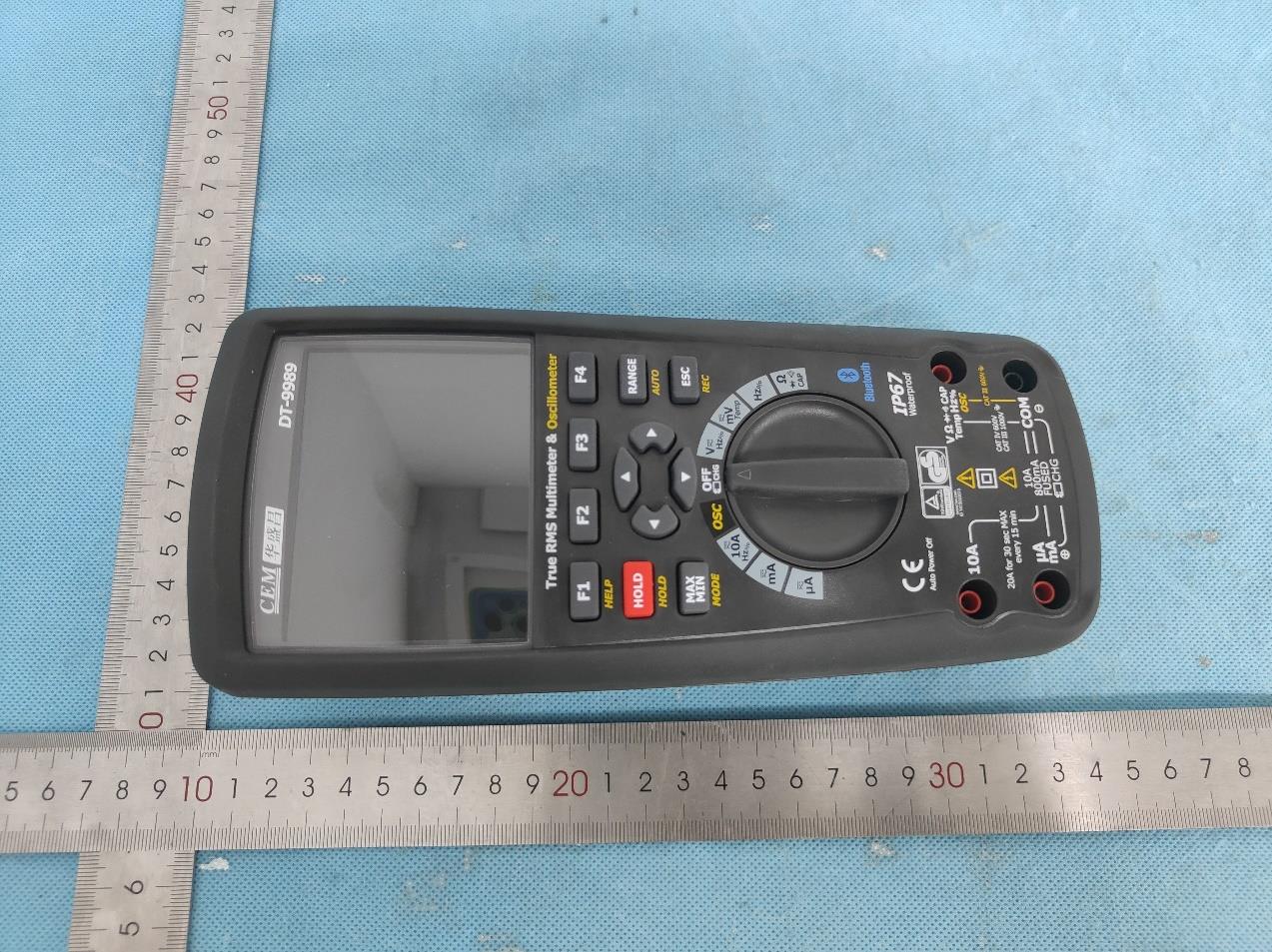

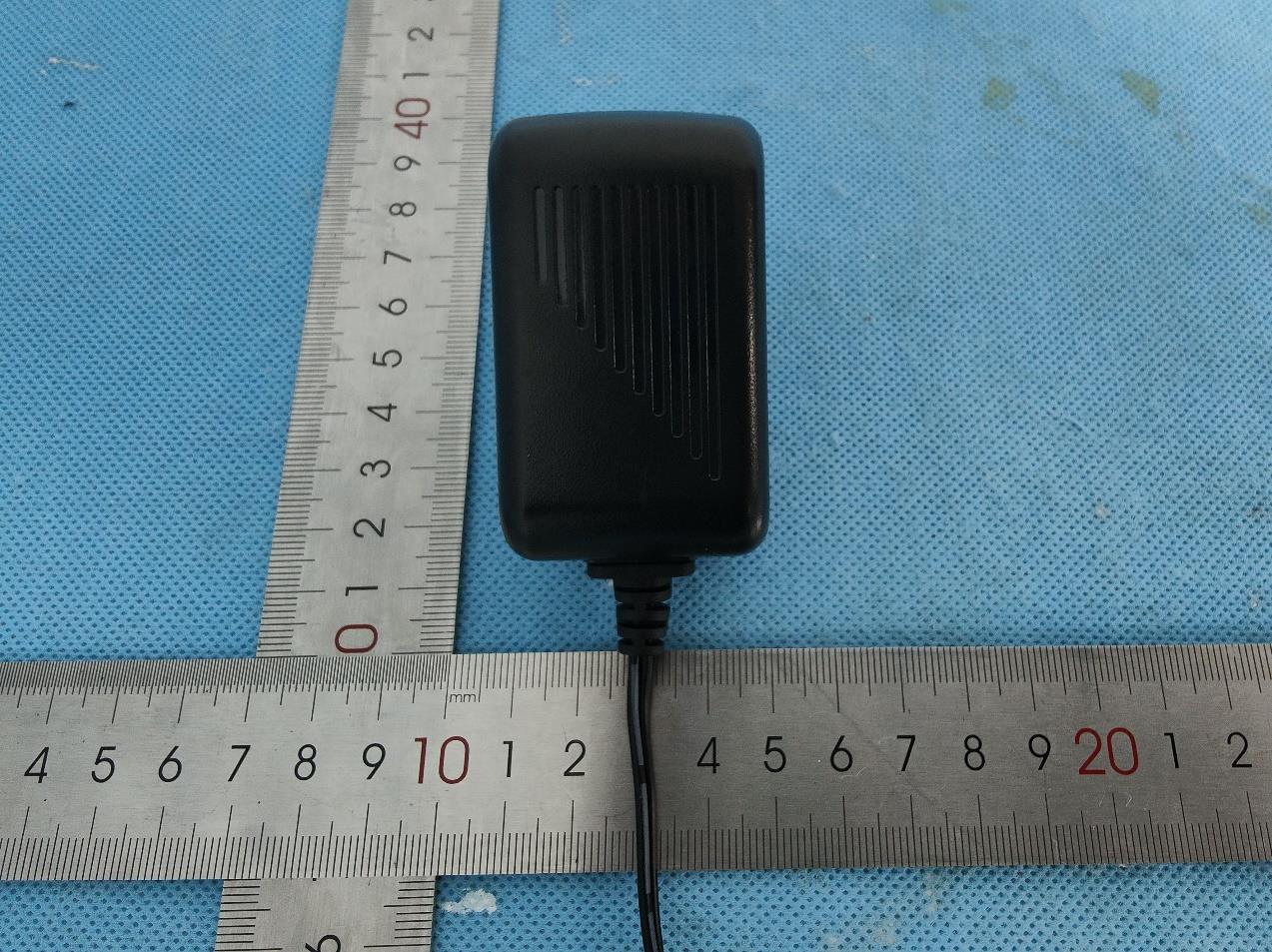

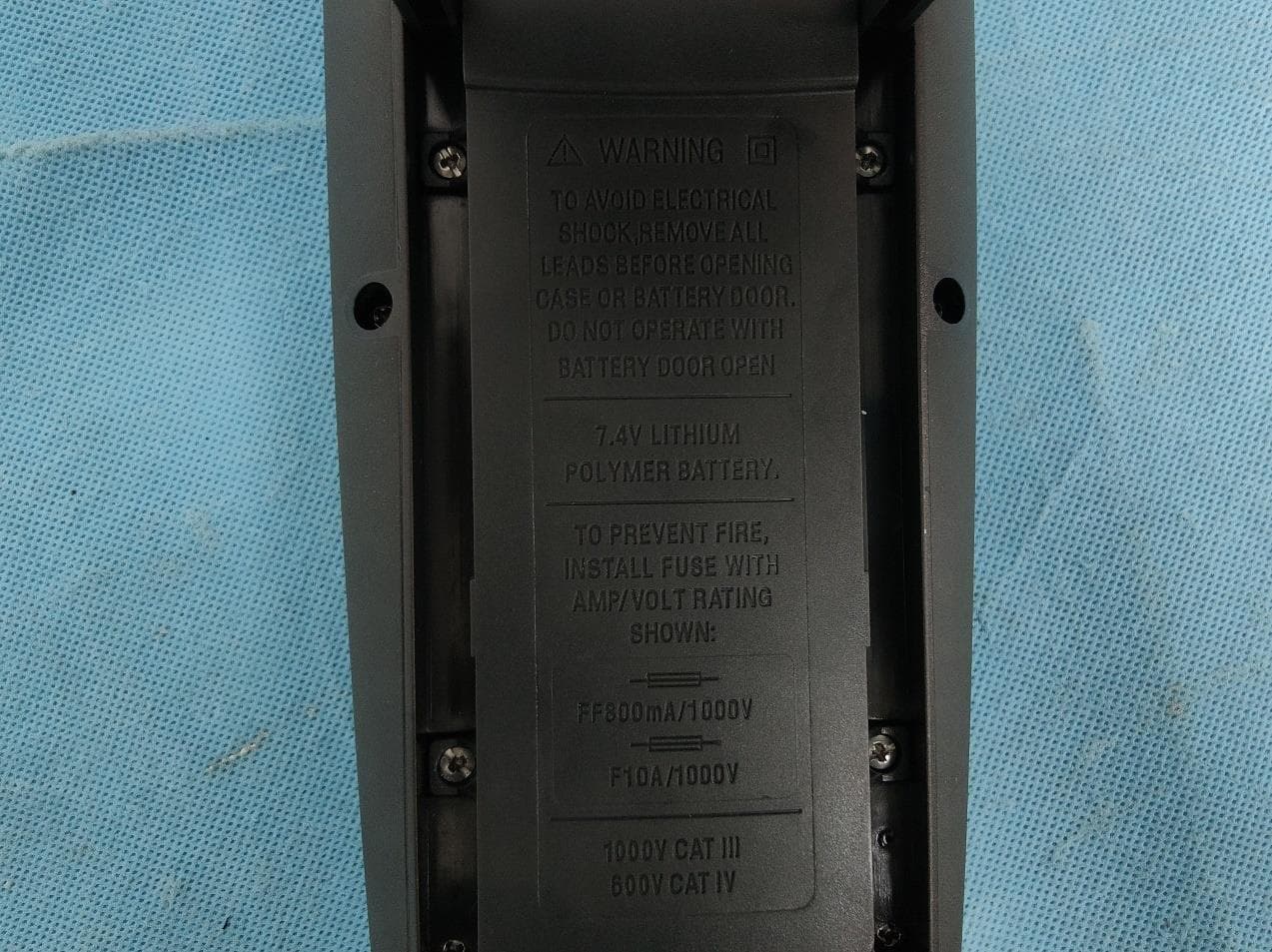

WIGDT9989Digital Multimeter

Sunlord Specifications for Chip Antenna Page 1 of 7 [New Released, Revised] SPEC No.: ES010-4 Shenzhen Sunlord Electronics Co., Ltd. Customer Product Name Chip Antenna Sunlord Part Number SLDA52-2R540G-S1TF Customer Part Number Approved By Checked ByIssued By 【For Customer approval Only】 Date: Qualification Status: Full Restricted Rejected Approved By Verified By Re-checked By Checked By Comments: 【 This SPEC is total 7 pages including specifications and appendix. 】 【 ROHS Compliant Parts 】 Address: Sunlord Industrial Park, Dafuyuan Industrial Zone, Baoan, Shenzhen, China 518110 Tel: 0086-755-29832660 Fax: 0086-755-82269029 E-Mail: sunlord @sunlordinc.com SPECIFICATIONS Sunlord Specifications for Chip Antenna Page 2 of 7 【Version change history】 Rev. Effective Date Changed Contents Change reasons Approved By 01 02 Nov. 23, 2009 Mar. 9, 2012 New release 6.2.d Change solderability shelf life 7.1 Change Reflow Profile / Internal changes Hai Guo Hai Guo Sunlord Specifications for Chip Antenna Page 3 of 7 Fig. 3-1 Table 4-1 1. Scope This specification applies to SLDA52-2R540G-S1TF of Multi-layer Chip Antenna. 2. Product Description and Identification (Part Number) 1) Description: Multi-layer Chip Antenna 2) Product Identification (Part Number) SLDA 52 -2R540G -S1 T F ① ② ③ ④ ⑤⑥ 3. Electrical Characteristics Band Width Peak Gain Average Gain VSWR Impedance Power Capacity Part Number MHz V-XZ V-XZ In BW Ω W SLDA52-2R540G-S1 ≥200 2.5 dBi typ.0.5 dBi typ< 2 50 3 W max 1) Operating and storage temperature range (individual chip without packing): -40 °C~ +85°C. 2) Storage temperature range (packaging conditions): -10°C ~ +40 and RH °C70% (Max.). 3) Test equipment: Network Analyzer: HP8719ES. 4) Electrical Performance: See Fig. 3-1 4. Shape and Dimensions 1) Dimensions and recommended PCB pattern for reflow soldering: See Fig. 4-1, Fig. 4-2 and Table 4-1 Unit: mm A B C D. E F G H I SLDA52 5.2±0.2 2.1±0.2 1.0±0.20.5±0.2 2.0±0.21.5±0.2 1.0±0.2 4.0±0.2 1.4±0.2 ① Type SLDA Multilayer Chip Antenna ④ Series Code S1 ② External Dimensions (L×W) (mm) 52 5.2×2.1 ③ Center Frequency 2R540G 2540.0MHz ⑤ Packing T Tape Carrier Package Fig.4-1 Fig.4-2 ⑥ Hazardous Substance Free Products F Sunlord Specifications for Chip Antenna Page 4 of 7 2) Terminal Configuration: See Fig.4-3 Fig.4-3 5. Test and Measurement Procedures 5.1 Test Conditions Unless otherwise specified, the standard atmospheric conditions for measurement/test as: a. Ambient Temperature: 20±15°C b. Relative Humidity: 65±20% c. Air Pressure: 86 Pa to 106KPa If any doubt on the results, measurements/tests should be made within the following limits: a. Ambient Temperature: 20±2°C b. Relative Humidity: 65±5% c. Air Pressure: 86KPa to 106KPa 5.2 Visual Examination a. Inspection Equipment: 20 X magnifier 5.3 Reliability Test Items Requirements Test Methods and Remarks 5.3.1 Terminal Strength No visible mechanical damage. ① Solder the inductor to the testing jig (glass epoxy board shown as the following figure) using eutectic solder. Then apply a force in the direction of the arrow. ② 15N force for 5020 series. ③ Keep time: 10±1sec. No visible mechanical damage.① Solder the chip to the test jig (glass epoxy board) using a eutectic solder. Then apply a force in the direction shown as the following figure. Solder the chip to the test jig (glass epoxy board) using eutectic solder. Then apply a force in the direction. ② Flexure: 2mm ③ Pressurizing Speed: 0.5mm/sec ④ Keep time: ≥30 sec 5.3.2 Resistance to Flexure 5.3.3 Dropping No visible mechanical damage.Drop the chip 5 times on a wood floor from a height of 50 cm. 5.3.4 Solderability ① No visible mechanical damage. ② Wetting shall be exceeded 75% coverage. ① Solder temperature: 240±2°C ② Duration: 3sec ③ Solder: Sn/3.0Ag/0.5Cu ④ Flux: 25% Resin and 75% ethanol in weight No. Terminal Name No. Terminal Name (1) Feeding Point (2) NC 20 45 45 R10 Flexure: 2 10 Unit: mm 15N/10±1s Speed: 1.0mm/s Glass Epoxy Board Chip Mounting Pad (2) (1) Sunlord Specifications for Chip Antenna Page 5 of 7 5.3.5 Resistance to Soldering Heat No visible mechanical damage.① Solder temperature: 260±5°C ② Duration: 5 sec ③ Solder: Sn/3.0Ag/0.5Cu ④ Flux: 25% Resin and 75% ethanol in weight ⑤ The chip shall be stabilized at normal condition for 1~2 hours before measuring. 5.3.6 Thermal Shock ① No visible mechanical damage. ② Satisfy electrical Characteristic. ① Temperature and time: -40 for 30±3 min→85 for °C°C 30±3min ② Transforming interval: Max. 20 sec. ③ Tested cycle: 10 cycles. ④ The chip shall be stabilized at normal condition for 1~2 hours before measuring. 5.3.7 Damp Heat (Steady States) ① No visible mechanical damage. ② Satisfy electrical Characteristic. ① Temperature: 60±2°C ② Humidity: 90% to 95% RH ③ Duration: 96 +24 hours ④ The chip shall be stabilized at normal condition for 1~2 hours before measuring. 5.3.8 Resistance to High temperature ① No visible mechanical damage. ② Satisfy electrical Characteristic. ① Temperature: 85±2°C ② Duration: 96 +24 hours ③ The chip shall be stabilized at normal condition for 1~2 hours before measuring. 6. Packaging and Storage 6.1 Packaging There is one type of packaging for the Multi-layer Chip Antennas. Please specify the packing code when ordering. 6.1.1 Tape Carrier Packaging: Packaging code: T a. Tape carrier packaging are specified in attached figure Fig. 6.1-1~3 b. Tape carrier packaging quantity please see the following table: Type 5020 Tape Embossed Tape Quantity 4K (1) Taping Drawings (Unit: mm) -40°C Ambient Te m perature 85°C 30 min. 30 min. 30 min. 20sec. (max.) Remark: The sprocket holes are to the right as the tape is pulled toward the user. To p Tape Embossed Tape Embossment Chip Cavity Fig. 6.1-1 Sprocket Hole Sunlord Specifications for Chip Antenna Page 6 of 7 (2) Taping Dimensions (Unit: mm) (3) Reel Dimensions (Unit: mm) 6.2 Storage a. The solderability of the external electrode may be deteriorated if packages are stored where they are exposed to high humidity. Package must b…
