2AANZWP2Premium Magnetic True Wireless Multimedia Speaker

TUMI는 비즈니스, 액세서리 및 여행 라이프스타일을 선도하는 세계적인 브랜드로서, 우수한 디자인, 뛰어난 기능성, 기술 혁신, 탁월한 품질 및 세계적 수준의 고객서비스라는 창업 정신을 바탕으로 프리미엄 제품을 제공합니다. 당사는 오늘날의 전문가들에게 첨단 기술 모빌리티를 지원하는 다양한 스마트 솔루션을 제공합니다. 편리하고 정교한 본 무선스피커는 전 세계 여행자를 위한 컴퓨터 키트, 전원 어댑터/컨버터 및 USB 여행용 충전기 등 점차 확대되고 있는 테크 액세서리 제품 중 하나입니다. 누름 기능은 다음과 같습니다: • 장치를 켜고 끕니다. • 음악 재생 시 누르면 트랙이 재생되거나 일시 정지됩니다. 볼륨 조절: 연결된 장치를 통해 볼륨을 높이거나 줄입니다. 제품 개요 및 기본 기능 • 처음 사용하기 전에 스피커를 충전하십시오. • 케이블을 마이크로 USB 포트에 연결하고 최소 �시간 동안 충전하십시오. • 충전 케이블을 충전 포트에 연결하십시오. • 충전이 끝나면 빨간색 표시등이 꺼집니다. 스피커 충전 이 무선스피커는 함께 사용 시 다이나믹한 스테레오 사운드를 제공하며, 따로 사용할 때에는 서라운드 사운드를 느낄 수 있습니다. 프리미엄 블루투스 스피커 시스템 충전 포트 전원 버튼 스피커는 스마트 기기에서 ��피트(��미터) 이내에 있을 때 가장 잘 작동합니다. 범위를 벗어나거나 무선 연결이 약하면 소리가 잠시 끊어질 수 있습니다. 페어링을 시작하기 전에 스마트폰 또는 태블릿에서 블루투스를 사용할 수 있도록 설정해야 합니다. 스마트폰이나 태블릿과 페어링하기 전에 스피커가 꺼져 있는지 확인하십시오. 스피커 페어링 스피커 페어링 (계속) (�) 스마트폰이나 태블릿에서 주변 기기 목록을 찾아 "TUMI-WP�"를 선택합니다. 요청 시 "����"을 입력합니다. 두 스피커 모두 경고음이 울립니다. 스피커가 이전에 연결된 경우에는 전원을 켜면 자동으로 서로 연결됩니다. 다시 사용할 경우, �단계부터 시작합니다. (�) 두 스피커 모두 경고음이 울립니다. 스피커가 서로 페어링되었습니다. (�) 전원 버튼을 동시에 �초간 누릅니다. 스피커에서 "삐" 소리가 나고 표시등이 파란색으로 깜박입니다. 듀얼 스피커 모드 스마트폰이나 태블릿과 페어링하기 전에 스피커가 꺼져 있는지 확인하십시오. “ON/OFF” 버튼을 눌러 스피커를 켭니다. TUMI-WP� • 스피커가 페어링되지 않을 경우, 스피커를 끄고 “스피커 페어링”에 표시된 단계를 다시 반복하십시오. • 스피커가 스마트 기기와 사용 범위 내에 있는지 확인하십시오. • 스피커를 충전하십시오. 배터리가 부족하면 연결이 끊길 수 있습니다. • 스피커를 충전할 때는 동봉된 USB 케이블만 사용하십시오. • 양 스피커 모두 꺼져 있어야 합니다. • 두 번째 스피커를 페어링하는 동안 다른 스피커는 꺼져 있어야 합니다. 연결이 끊겼습니까? 스피커를 서로 다른 두 개의 장치에 페어링 할 수 있습니다. 예를 들어, 스피커 중 하나를 휴대폰과 연결하고 다른 스피커는 태블릿과 연결할 수 있습니다. 스마트폰이나 태블릿과 페어링하기 전에 스피커가 꺼져 있는지 확인하십시오. “ON/OFF” 버튼을 눌러 스피커를 켭니다. 스피커 페어링 (계속) (2) 스마트폰이나 태블릿에서 주변 기기 목록을 찾아 "TUMI-WP�"를 선택합니다. 요청 시 "����"을 입력합니다. 파란색 LED 표시등이 계속 켜져 있으면 페어링이 완료된 것입니다. 스피커가 장치와 페어링되지 않은 경우에는 �분 후에 자동으로 꺼집니다. (3) 다른 스피커를 또 다른 장치에 연결하려면 위의 단계를 반복하십시오. 다른 스피커를 두 번째 기기와 페어링하는 경우, 첫 번째 스피커로부터 ��피트 이상 떨어진 곳이나 다른 방에 두고 페어링해야 합니다. TUMI-WP� 단일 스피커 모드 (1) 기기와 페어링하려는 첫 번째 스피커를 가져갑니다. 전원 버튼을 � 초 동안 누르고 있습니다. 스피커에서 "삐" 소리가 나고 표시등이 파란색으로 깜박입니다. FCC ID: �AANZWP� BT ID: D������ IC21971-WP2 품질보증 품질보증 정보를 확인하려면 당사 사이트를 방문하시기 바랍니다: TUMI.COM FCC 본 제품은 전자기 호환성 평가를위한 ANSI C��.��/FCC Part �� 규정을 준수합니다. 폐기 본 장치를 가정용 쓰레기통에 버리지 마십시오. 대신 적절한 폐기를 위해 사용 가능한 수거/재활용 시스템을 사용하십시오. 제품 사양 블루투스: V�.� 스피커 출력: �Ω�W*� 배터리: ���mAh*� 입력: �V �.��� A 회수: �� Hz-�� KHz 작동 거리: 최대 ��피트(��m) 충전 시간: 최대 �시간 재생 시간: 최대 �시간 规格 蓝牙：V�.� 扬声器功率：4Ω3W*2 电池：���mAh*2 输入: �V �.��� A 頻率: �� Hz-�� KHz 工作距离：最远��英尺（��米） 充电时间：最长�小时 使用时间：最长�小时 추가 위치는 www.TUMI.com을 참조하십시오. TUMI 1001 Durham Avenue South Plainfield, NJ 07080, 미국. 고객 서비스 연락처 번호 미국/캐나다 +���.���.���� 호주 +��.�.���.���.��� 중국/베이징 ���. ���. ���� 중국/베이징 이외 지역 [email protected] 유럽 +�� (�) ����.����.� 홍콩 [email protected] 인도 +��.��.����.��� 인도네시아 +��.��.���.���� 일본 +��.�.����.���� 대한민국 +��.�.���.���� 말레이시아 +���.����.���� 중동 +���.�.���.���� 필리핀 제도 +���.���.���� 러시아 +�.���.���.��.�� 싱가포르 +��.����.���� 남아프리카 +��.��.���.���� 대만 +���.�.����.���� 태국 +���.���.���� 영국 +��(�)��.����.���� 베트남 +��.��.�������� 온도가 � °C에서 �� °C 사이 인 환경에서 무선 멀티미디어 스피커를 사용하십시오. 그렇지 않으면 스피커가 손상 될 수 있습니다. 이에 따라 DGL Group, Ltd.는 무선 장비 유형의 무선 멀티미디어 스피커가 Directive ���� / �� / EU를 준수 함을 선언합니다. FCC 설명 경고: 규정 준수 책임자의 명시적인 승인 없이 이 장치를 변경하거나 개조하는 경우 사용자의 장치 작동 권한이 무효화될 수 있습니다. 노트: 본 장비는 FCC 규정 파드 ��에 따라 검사를 수행하고 Class B 디지털 장치에 대한 제한을 준수하는 것으로 확인되었습니다. 이러한 제한은 주거 지역 설치 시, 유해한 간섭으로부터 합리적인 보호를 제공하기 위해 설계된 것입니다. 이 장비는 무선 주파수 에너지를 생성하고 방출할 수 있으며, 지침에 따라 설치하고 사용하지 않을 경우, 무선 통신에 유해한 간섭을 일으킬 수 있습니다. 그러나, 이 장비가 라디오 또는 TV 수신에 유해한 간섭을 유발하는 경우, 특정 설치에서 간섭이 발생하지 않을 것이라는 보장은 없습니다. 이는 장비를 껐다가 켜서 확인할 수 있으며, 이때, 사용자는 다음과 같은 방법을 통하여 간섭 현상을 시정하는 것이 좋습니다. • 수신 안테나의 방향을 바꾸거나 재배치하십시오. • 장비와 수신기 사이의 거리를 넓히십시오. • 수신기가 연결된 회로와는 다른 회로의 콘센트에 기기를 연결하십시오. • 판매 업체나 경험이 풍부한 라디오/TV 기술자에게 도움을 요청하십시오. 본 장비는 FCC 규정의 Part ��를 준수합니다. 작동에는 다음 두 가지 조건이 적용됩니다. (�) 본 장치는 유해한 간섭을 일으키지 않을 수 있습니다. (�) 본 장치는 원하지 않는 작동을 유발할 수 있는 간섭을 포함하여 수신된 모든 간섭을 반드시 수용해야 합니다. A TUMI é a marca líder internacional de negócios, acessórios e estilo de vida de viagem que oferece produtos premium criados sob os seus princípios fundadores de excelência em design, superiorida- de funcional, inovação técnica, qualidade incomparável e serviço de atendimento ao cliente de classe mundial. Fornecemos aos profissionais de hoje uma variedade de soluções inteligentes que suportam a mobilidade de alta tecnologia. Esta coluna sem fios cómoda e sofisticada faz parte de uma coleção crescente de acessórios técnicos, incluindo kits de computador, adaptadores/conver- sores de energia e carregadores USB de viagem para o viajante do mundo. Pressionar: • LIGUE/DESLIGUE o dispositivo • When music is playing, press to play or pause a track. Controlo de Volume: Aumente ou diminua o volume através do seu dispositivo conectado • Carregue a coluna antes de a usar pela primeira vez. • Ligue os cabos às portas micro USB e carregue durante, pelo menos, 2 horas. • Conecte o cabo de carregamento às portas de carga. • A luz vermelha desligar-se-á quando estiver totalmente carregada. CARREGAR A COLUNA Estas colunas sem fios foram projetadas para serem usadas em conjunto para um som estéreo dinâmico ou, em separado, para uma sensação de som surround. Sistema Altifalante 'Bluetooth' Excecional Porta de carregamento Botão de alimentação A sua coluna funcionará melhor se estiver a 33 pés (10 m) do seu dispositivo inteligente. Poderá ouvir uma breve interrupção sonora se estiver fora do alcance ou se a sua ligação sem fios for fraca. Certifique-se de que o Bluetooth está ativado no seu smart phone ou tablet antes de iniciar o processo de emparelhamento. Certifique-se de que a coluna está desligada antes de a tentar emparelhar com um smart phone ou tablet. EMPARELHAR A SUA COLUNA (3) No seu smart phone ou tablet, encontre uma lista de dispositivos próximos e escolha “TUMI-WP2”. Digite “0000”, se lhe for solicitado. Os dois alto-falantes emitem um bipe. As colunas ficarão automaticamente conectadas uma à outra depois de serem ligadas, se anteriormente tiverem sido conectadas. Quando estiver pronto a usar novamente, comece do 3.º passo. (2) Os d…

Text truncated - open the document above for the full version.

SCS-F18: Project and Product Certification Representative Authorization Letter Page 1 of 2 Rev 6.0 775 Montague Expressway Milpitas, CA 95035 Tel: 408-526-1188 Fax: 408-526-1088 Email: [email protected] Project and Product Certification Representative Authorization Letter Reason for Amendment (current / obsolete) Revision History Approved Date From To Initial Release (obsolete) 1.0 1.0 Nov-14-2006 Revised wording (obsolete) 1.0 2.0 Sept–25-2007 Updated company template (obsolete) 2.0 3.0 Jan-31-2012 Updated letter information (obsolete) 3.0 4.0 May-23-2014 Added FCC ID field (obsolete) 4.0 5.0 Sep-16-2014 Updated company name & logo (current) 5.0 6.0 Jun-27-2018 SCS-F18: Project and Product Certification Representative Authorization Letter Page 2 of 2 Rev 6.0 DGL Group, LTD 2020.04.20 To: BVCPS, INC. 775 Montague Expressway, Milpitas, CA 95035 USA Dear Sir/Madam, Re: Product Certification Representative Authorization Letter We, DGL Group LTD. hereby authorize Bureau Veritas Consumer Product Services, Inc. to act as a Certification Body for certifying for the following project(s): FCC ID: 2AANZWP2 Product Description: Premium Magnetic True Wireless Multimedia Speaker Model: TUMI-WP2 Sincerely, Client’s signature Client’s name / title Josephine Tran Project manager Contact information / address 195 Raritan Center Parkway, Edison, NJ 08837-3650, US

SCS-F19: Confidentiality Request Letter Page 1 of 2 Rev 6.0 775 Montague Expressway Milpitas, CA 95035 Tel: 408-526- 1188 Fax: 408-526-1088 Email: [email protected] Confidentiality Request Letter Reason for Amendment (current / obsolete) Revision History Approved Date From To Initial Release (obsolete) 1.0 1.0 Nov-14-2006 Adding CFR 2.459 (obsolete) 1.0 2.0 August – 11 - 2008 Updated company template & Added text box (obsolete) 2.0 3.0 Jan-31-2012 Added IC confidentiality letter form (obsolete) 3.0 4.0 March-26-2015 Corrections to STC form. Added reference to KDB (obsolete) 4.0 5.0 Nov-19-2015 Updated company logo (current) 5.0 6.0 Jun-26-2019 SCS-F19: Confidentiality Request Letter Page 2 of 2 Rev 6.0 DGL Group LTD. 2020.04.20 To: Federal Communications Commission Authorization and Evaluation Division 7435 Oakland Mills Road Columbia, MD Subject: Permanent Confidentiality Request for FCC ID: 2AANZWP2 Pursuant to sections 0.457 and 0.459 of CFR 47, we respectfully request permanent confidential treatment of the following Exhibits accompanying this application as: Block Diagram Schematics Operational Description The above materials contain trade secrets and proprietary information not customarily released to the public. The public disclosure of these materials may be harmful to the applicant and provide unjustified benefits to its competitors. The applicant understands that disclosure of this application and all accompanying documentation will not be made before the date of the Grant for this application. Sincerely, Client’s signature: Client’s name & title: Josephine Tran Project manager Contact information / address: 195 Raritan Center Parkway, Edison, NJ 08837-3650, US

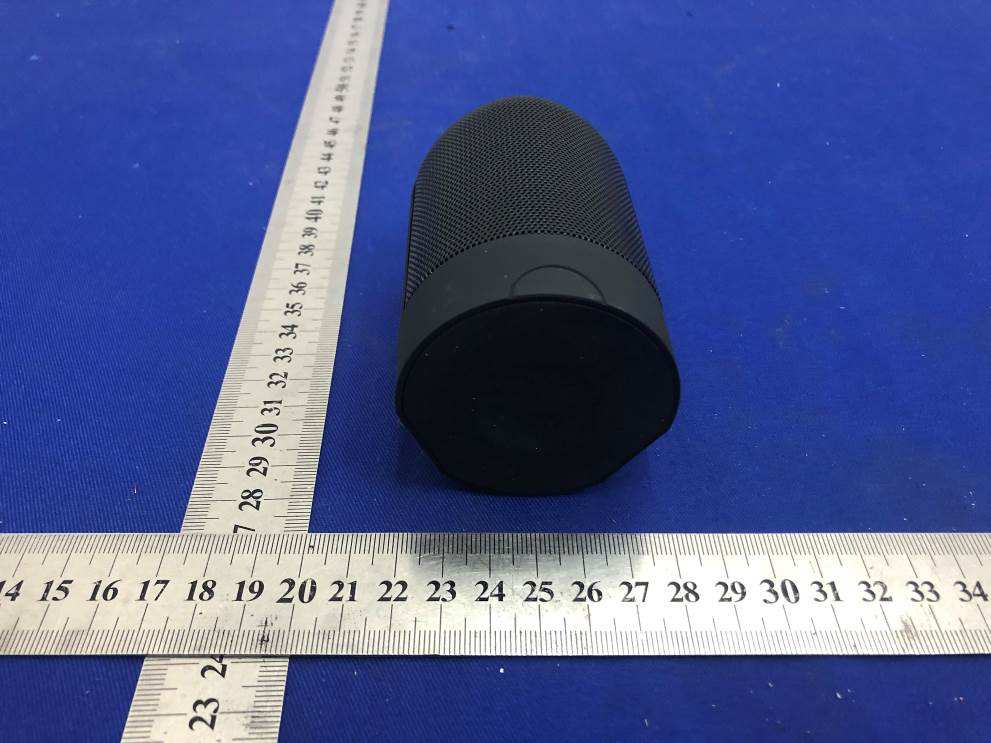

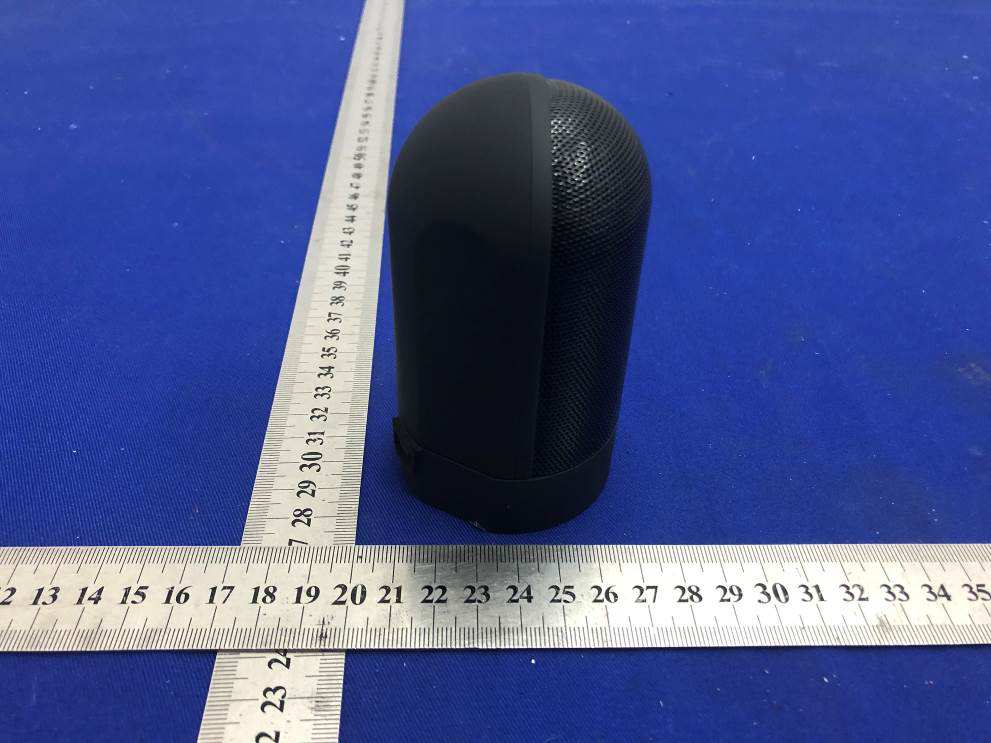

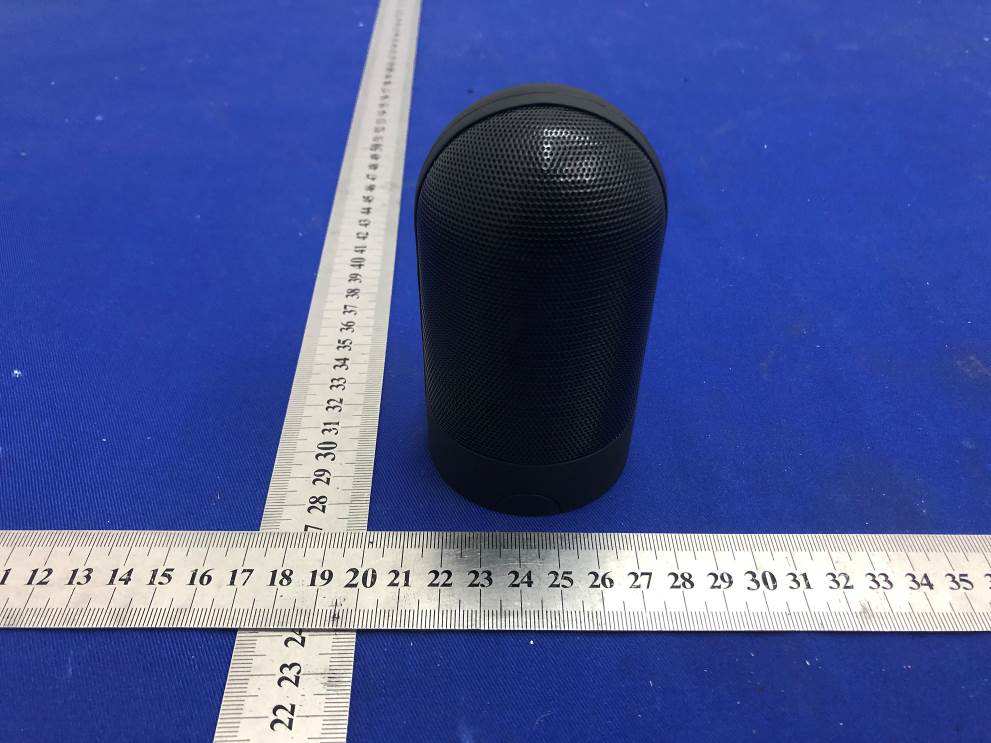

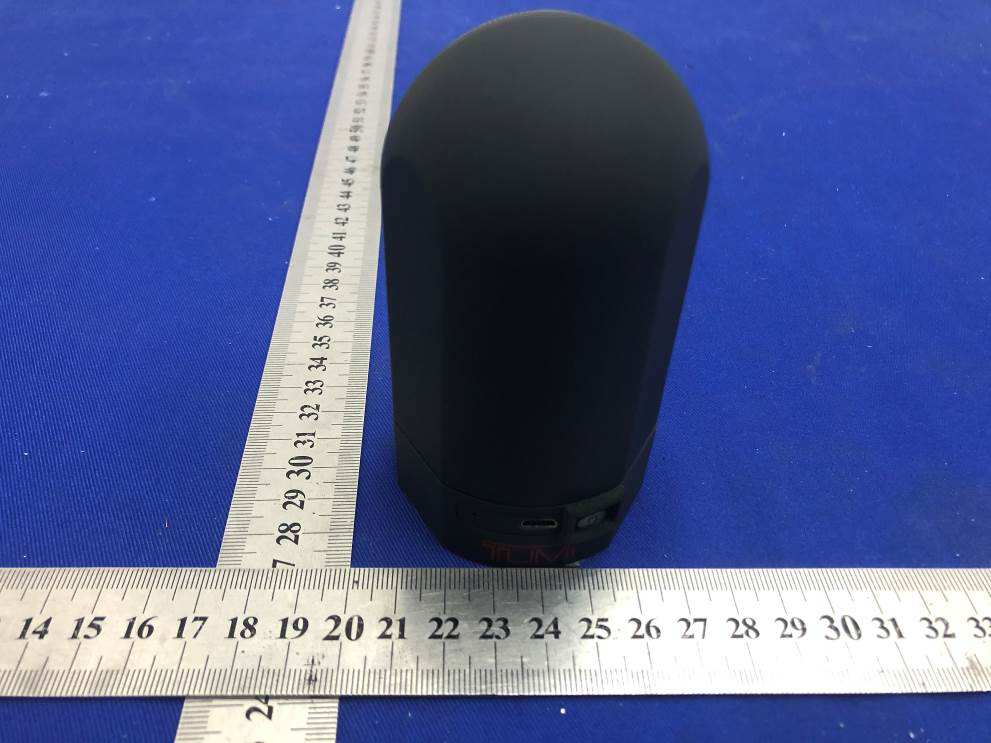

Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 1 of 5 Report Version 1 Reference No.: 200325N028 PHOTOGRAPHS OF THE EUT Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 2 of 5 Report Version 1 Reference No.: 200325N028 Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 3 of 5 Report Version 1 Reference No.: 200325N028 Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 4 of 5 Report Version 1 Reference No.: 200325N028 Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 5 of 5 Report Version 1 Reference No.: 200325N028

Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 1 of 3 Report Version 1 Reference No.: 200325N028 PHOTOGRAPHS OF THE EUT Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 2 of 3 Report Version 1 Reference No.: 200325N028 RF ANT Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 3 of 3 Report Version 1 Reference No.: 200325N028

Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 1 of 6 Report Version 1 Test Report No.: FM200325N028 RF EXPOSURE REPORT Applicant DGL GROUP LTD Address 195 Raritan Center Parkway, Edison, NJ 08837 Manufacturer or Supplier DGL GROUP LTD Address 195 Raritan Center Parkway, Edison, NJ 08837 Product Premium Magnetic True Wireless Multimedia Speaker Brand Name TUMI Model TUMI-WP2 Additional Model & Model Difference N/A Date of tests Mar. 25, 2020 ~ Apr. 09, 2020 FCC Part 2 (Section 2.1093) KDB 447498 D01 IEEE C95.1 CONCLUSION: The submitted sample was found to COMPLY with the test requirement Tested by Tom Chen Project Engineer / EMC Department Approved by Glyn He Assistant Manager/ EMC Department Date: Apr. 17, 2020 This report is governed by, and incorporates by reference, CPS Conditions of Service as posted at the date of issuance of this report at http://www.bureauveritas.com/home/about-us/our-business/cps/about-us/terms-conditions/and is intended for your exclusive use. Any copying or replication of this report to or for any other person or entity, or use of our name or trademark, is permitted only with our prior written permission. This report sets forth our findings solely with respect to the test samples identified herein. The results set forth in this report are not indicative or representative of the quality or characteristics of the lot from which a test sample was taken or any similar or identical product unless specifically and expressly noted. Our report includes all of the tests requested by you and the results thereof based upon the information that you provided to us. Measurement uncertainty is only provided upon request for accredited tests. You have 60 days from date of issuance of this report to notify us of any material error or omission caused by our negligence or if you require measurement uncertainty; provided, however, that such notice shall be in writing and shall specifically address the issue you wish to raise. A failure to raise such issue within the prescribed time shall constitute you unqualified acceptance of the completeness of this report, the tests conducted and the correctness of the report contents. Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 2 of 6 Report Version 1 Test Report No.: FM200325N028 Table of Contents RELEASE CONTROL RECORD ................................................................................ 3 1. CERTIFICATION .............................................................................................. 4 2. RF EXPOSURE DEFINE ................................................................................. 5 3. CLASSIFICATION ........................................................................................... 5 4. SAR TEST EXCLUSION THRESHOLDS ........................................................ 6 Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 3 of 6 Report Version 1 Test Report No.: FM200325N028 RELEASE CONTROL RECORD ISSUE NO. REASON FOR CHANGE DATE ISSUED FM200325N028 Original release Apr. 17, 2020 Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 4 of 6 Report Version 1 Test Report No.: FM200325N028 1. CERTIFICATION FCC ID: 2AANZWP2 PRODUCT: Premium Magnetic True Wireless Multimedia Speaker BRAND NAME: TUMI MODEL NO.: TUMI-WP2 ADDITIONAL NO.: N/A TEST SAMPLE: Engineering Sample APPLICANT: DGL GROUP LTD STANDARDS: FCC Part 2 (Section 2.1093) KDB 447498 D01 IEEE C95.1 Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 5 of 6 Report Version 1 Test Report No.: FM200325N028 2. RF EXPOSURE DEFINE The corresponding SAR Exclusion Threshold condition, listed below: 1) The 1-g and 10-g SAR test exclusion thresholds for 100 MHz to 6 GHz at test separation distances ≤ 50 mm are determined by: [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance, mm)] ·[√f(GHz)] ≤ 3.0 for 1-g SAR and ≤ 7.5 for 10-g extremity SAR,16 where
 f(GHz) is the RF channel transmit frequency in GHz
 Power and distance are rounded to the nearest mW and mm before calculation
 The result is rounded to one decimal place for comparison The test exclusions are applicable only when the minimum test separation distance is ≤ 50 mm and for transmission frequencies between 100 MHz and 6 GHz. When the minimum test separation distance is < 5 mm, a distance of 5 mm is applied to determine SAR test exclusion. 2) At 100 MHz to 6 GHz and for test separation distances > 50 mm, the SAR test exclusion threshold is determined according to the following: a) [Threshold at 50 mm in step 1) + (test separation distance - 50 mm)·( f(MHz)/150)] mW, at 100MHz to 1500 MHz b) [Threshold at 50 mm in step 1) + (test separation distance - 50 mm)·10] mW at > 1500 MHz and ≤ 6 GHz 3) At frequencies below 100 MHz, the following may be considered for SAR test exclusion. a) The threshold at the corresponding test separation distance at 100 MHz in step 2) is…

Text truncated - open the document above for the full version.

Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 1 of 41 Report Version 1 Test Report No.: RF200325N028 TEST REPORT Applicant DGL GROUP LTD Address 195 Raritan Center Parkway, Edison, NJ 08837 Manufacturer or Supplier DGL GROUP LTD Address 195 Raritan Center Parkway, Edison, NJ 08837 Product Premium Magnetic True Wireless Multimedia Speaker Brand Name TUMI Model TUMI-WP2 Additional Model & Model Difference N/A Date of tests Mar. 25, 2020 ~ Apr. 09, 2020 the tests have been carried out according to the requirements of the following standard: FCC Part 15, Subpart C, Section 15.247 CONCLUSION: The submitted sample was found to COMPLY with the test requirement Tested by Tom Chen Project Engineer / EMC Department Approved by Glyn He Assistant Manager/ EMC Department Date: Apr. 17, 2020 This report is governed by, and incorporates by reference, CPS Conditions of Service as posted at the date of issuance of this report at http://www.bureauveritas.com/home/about-us/our-business/cps/about-us/terms-conditions/and is intended for your exclusive use. Any copying or replication of this report to or for any other person or entity, or use of our name or trademark, is permitted only with our prior written permission. This report sets forth our findings solely with respect to the test samples identified herein. The results set forth in this report are not indicative or representative of the quality or characteristics of the lot from which a test sample was taken or any similar or identical product unless specifically and expressly noted. Our report includes all of the tests requested by you and the results thereof based upon the information that you provided to us. Measurement uncertainty is only provided upon request for accredited tests. You have 60 days from date of issuance of this report to notify us of any material error or omission caused by our negligence or if you require measurement uncertainty; provided, however, that such notice shall be in writing and shall specifically address the issue you wish to raise. A failure to raise such issue within the prescribed time shall constitute you unqualified acceptance of the completeness of this report, the tests conducted and the correctness of the report contents. Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 2 of 41 Report Version 1 Test Report No.: RF200325N028 TABLE OF CONTENTS RELEASE CONTROL RECORD ............................................................................................................ 4 1 SUMMARY OF TEST RESULTS .................................................................................................... 5 2 MEASUREMENT UNCERTAINTY ............................................................................................... 5 3 GENERAL INFORMATION ............................................................................................................ 6 3.1 GENERAL DESCRIPTION OF EUT............................................................................................. 6 3.2 DESCRIPTION OF TEST MODES............................................................................................... 7 3.2.1. CONFIGURATION OF SYSTEM UNDER TEST ............................................................... 7 3.2.2. TEST MODE APPLICABILITY AND TESTED CHANNEL DETAIL .................................... 7 3.3 GENERAL DESCRIPTION OF APPLIED STANDARDS ............................................................ 10 3.4 DESCRIPTION OF SUPPORT UNITS ....................................................................................... 10 4 TEST TYPES AND RESULTS .......................................................................................................11 4.1 CONDUCTED EMISSION MEASUREMENT .............................................................................. 11 4.1.1 LIMITS OF CONDUCTED EMISSION MEASUREMENT ................................................ 11 4.1.2 TEST INSTRUMENTS ...................................................................................................... 11 4.1.3 TEST PROCEDURES ..................................................................................................... 12 4.1.4 DEVIATION FROM TEST STANDARD ........................................................................... 12 4.1.5 TEST SETUP ................................................................................................................... 13 4.1.6 EUT OPERATING CONDITIONS .................................................................................... 13 4.1.7 TEST RESULTS .............................................................................................................. 14 4.2 RADIATED EMISSION MEASUREMENT .................................................................................. 16 4.2.1 LIMITS OF RADIATED EMISSION MEASUREMENT .................................................... 16 4.2.2 TEST INSTRUMENTS ..................................................................................................... 17 4.2.3 TEST PROCEDURES ..................................................................................................... 18 4.2.4 DEVIATION FROM TEST STANDARD ........................................................................... 19 4.2.5 TEST SETUP ................................................................................................................... 19 4.2.6 EUT OPERATING CONDITIONS .................................................................................... 20 4.2.7 TEST RESULTS ...............…

Text truncated - open the document above for the full version.

Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 1 of 3 Report Version 1 Reference No.: 200325N028 SET-UP FOR CONDUCTED EMISSION TEST Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 2 of 3 Report Version 1 Reference No.: 200325N028 SET-UP FOR RADIATED EMISSION TEST Frequency Range< 30MHz~1GHz > Bureau Veritas Shenzhen Co., Ltd. Dongguan Branch No. 96, Guantai Road (Houjie Section), Houjie Town, Dongguan City, Guangdong Province. 523942. People’s Republic of China. Tel.: +86 769 8998 2098 Fax: +86 769 8593 1080 Email: [email protected] Page 3 of 3 Report Version 1 Reference No.: 200325N028 Frequency Range< Above 1GHz >
