2AD9T-CR1226DABCAR AUDIO SYSTEM

USER MANUAL Bedienungsanleitung MCR1120DAB+ DAB+ Autoradio The Kienzle AUTOMOTIVE Car Audio systems comply with the current CE and EMC regulations. Das KIENZLE AUTOMOTIVE Autoradio entspricht den aktuellen CE- und EMV-Bestimmungen. Copyright © 2022 KIENZLE AUTOMOTIVE GMBH All rights reserved. No part of this publication may be reproduced in any form, including photocopying, recording, or any other electronic or mechanical or mechanical process without the written permission of the publisher distributed. Copyright © 2022 KIENZLE AUTOMOTIVE GMBH Alle Rechte vorbehalten. Kein Teil dieser Publikation darf in irgendeiner Form, ein- schließlich Fotokopie, Aufzeichnung oder einem anderen elektronischen oder mech- anischen Verfahren ohne schriftliche Genehmigung des Herausgebers reproduziert, verarbeitet oder weitergegeben werden. 06/2022 DE Version: 1.00 Änderungen und Irrtum vorbehalten. mit 2 x USB / FM / Bluetooth / MFi / 2 x AUX Inhaltsverzeichnis Allgemeine Hinweise 3 Haftungsausschluss 3 Erläuterung der Sicherheitshinweise 3 Sicherheits- und Einbauhinweise 4 Aufbewahrungshinweise 6 Produktbeschreibung 6 Bedienelemente 6 Allgemeiner Betrieb 7 USB-/MP3-Wiedergabe 9 Handhabung von USB-Speichern 10 Bluetooth-Betrieb 11 Audio-Streaming 12 Tuner-Betrieb 13 RDS Grundlagen 13 CT-Dienst (Uhrzeit) 14 Verkehrsfunk 14 EON (Enhanced Other Networks) 14 DAB-Betrieb 15 MFi / Made for Apple 15 Menü 16 Klangeinstellungen 17 Installationshinweise 17 Überprüfung des Lieferumfangs 17 Elektrische Anschlüsse 18 Installationsanleitung 18 Fehlersuche und Reparaturen 19 Problemlösung 19 Technische Daten 20 Entsorgung von Verpackungsabfällen 21 Entsorgung von Elektronikgeräten 21 Vereinfachte EU-Konformitätserklärung 21 FCC 22 2 Allgemeine Hinweise Haftungsausschuss Erläuterung der Sicherheitshinweise Die KIENZLE Automotive GmbH gewährt keine Zusicherungen oder Garantien hinsichtlich dieser Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere. Zudem behält sich die KIENZLE Automotive GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen. Die in dieser Dokumentation bereitgestellten In- formationen umfassen allgemeine Beschreibungen und/oder technische Merkmale zur Leistung der hierin beschriebenen Geräte. Diese Dokumentation kann nicht als ordnungsgemäße Beurteilung der Eignung oder Zuverlässigkeit der Geräte für eine spezifische Anwendung bei einem Benutzer dienen und darf nicht als Ersatz einer solchen Beurteilung herangezogen werden. Es liegt in der Verantwortung eines jeden solchen Benutzers oder Installateurs, eine angemessene und vollständige Risikobeurteilung, Evaluation und Prüfung der Geräte hinsichtlich ihrer jeweiligen spezifischen Anwendung durchzuführen. Weder die KIENZLE Automotive GmbH noch eines ihrer Partner- oder Tochterunternehmen kann bei Missbrauch der hierin enthaltenen Informationen verantwortlich oder haftbar gemacht werden. Alle einschlägigen staatlichen, regionalen und örtlichen Sicherheitsvorschriften müssen bei der Installation und Verwendung dieses Gerätes stets beachtet werden. Aus Gründen der Sicherheit und zur Gewährleistung der Einhaltung der dokumenti- erten Systemdaten ist allein der Hersteller berech- tigt, Reparaturen an Komponenten durchzuführen. Bei Nichtbeachtung dieser Informationen können Verletzungen oder Beschädigungen der Ausrüstung die Folge sein . Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- bzw. Anschlussfehler • Mechanische Beschädigungen am Produkt • Schäden durch Verpolung oder falsche Anschlussspannung • Nicht vom Hersteller freigegebene Veränderungen am Produkt • Verwendung für nicht in dieser Anleitung beschriebenen Zwecke „Gefahr“ weist auf eine unmittelbar gefährliche Situation hin, die, falls sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. „Warnung“ weist auf eine potenziell gefährliche Situation hin, die, falls sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. „Vorsicht“ weist auf eine Gefahr hin, die zu leichten bis mittel-schweren Verletzungen führen kann, falls sie nicht vermieden wird. Kennzeichnet Informationen, die wichtig sind, aber nicht mit potenziell gefährlichen Situa- tionen in Verbindung stehen. 3 Sicherheits- und Einbauhinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen! Stellen Sie sicher, dass Sie die Anleitung und sämtliche Sicherheitshinweise gelesen und verstanden haben, bevor Sie dieses Produkt verwenden. Die Nichtbeachtung dieser Hinweise kann zu schweren Verletzungen oder zum Tod führen. Stellen Sie die Lautstärke immer nur so hoch ein, dass Sie während der Fahrt noch die Außengeräusche hören können. Eine übermäßige Lautstärke, die Geräusche, wie Martinshörner usw. übertönt, kann gefährlich sein und zu einem Unfall führen. Eine hohe Lautstärke in Ihrem Fahrzeug kann zudem Gehörschäden verursachen. Verwenden Sie das Gerät nicht, wenn es das sichere Führen des Fahrzeuges beeinträchtigt. Die Installation und Inbetriebnahme müssen von einem entsprechend qualifizierten und geschulten Monteur unter Beachtung der geltenden Vorschriften und Gesetze durchgeführt werden. Der Monteur ist für die Beschäftigung von erfahrenem und qualifiziertem Fachpersonal verantwortlich. Befestigen Sie das Radio so, dass es sich in keinem Fall lösen und zu Verletzungen der Fahrzeuginsassen führen kann. Befestigen Sie das Radio nicht im Bereich von Airbags, da sonst Verletzungsgefahr besteht. Das Radio darf die Sicht beim Fahren nicht behindern und den Fahrer beim Führen des Fahrzeuges weder behindern noch einschränken. Achten Sie darauf, dieses Gerät nicht an Orten mit folgenden Bedingungen ein- zubauen: • In direkter Sonneneinstrahlung oder Hitze, mit hoher Luftfeuchtigkeit oder Wass- er, mit übermäßig viel Staub u…

Text truncated - open the document above for the full version.

Axion AG Covered Equipment Certification Attestation Letter 4/18/2023 Federal Communications Commission Authorization and Evaluation Division 7435 Oakland Mills RoadColumbia, MD 21046 USA ATTN.: Reviewing Engineer FCC ID: 2AD9T-CR1226DABAxion AG ("the applicant") certifies that the equipment for which authorization is sought is not "covered" equipment prohibited from receiving an equipment authorizationpursuant to section 2.903 of the FCC rules. Note: If the equipment for which the applicant seeks authorization is produced by any of the entities identified on the current Covered List, the applicant should include an explanation on why the equipment is not "covered" equipment. Signed: JA^ v Printed name: Rolf Mayer Title: CEO Company Name: Axion AG Date: 4/18/2023

Axion AG U.S. Agent Designation for Service of Process- Certification Attestation Letter ^^^ 4/18/2023ATTN.: Reviewing Engineer FCC ID: 2AD9T-CR1226DABFRN of applicant: 0024278525 Per section 2.911(d)(7) of the FCC rules, Axion AG ("the applicant") certifies that the equipment for which authorization is sought is designated to the following U.S. agent* for service of process: Company Name: JOC Australia IncPhysical U.S. Company Address: 18351 Colima Road Ste 585 RowlandHeights,California,91748 United States of AmericaAgent contact name/Title : Benjamin. SmithA/ice PresidentAgent Email Address: [email protected]/calvinsui001 @gmail.com Tel No.: +1(626)2174778 FRN No.: 0033379421 The above contact person accepts the obligation for service of process.The applicant accepts to maintain an agent for no less than one year after the grantee hasterminated all marketing and importation or the conclusion of any Commission-related proceeding involving the equipment. Applicant Signed: (i:i^^ Agent Signed (if different to Applicant): Signed: Printed name: Rolf Mayer Title: CEO Company Name: Axion AGDate: 4/18/2023 Signed: Printed name: Benjamin. Smith Title: Vice President Company Name: JOC Australia Inc Date: 4/18/2023 * the applicant must designate a contact located in the United States for purposes of acting as the applicant's agent for service of process, regardless of whether the applicant is a domestic or foreign entity. An applicant located inthe United States may designate itself as the agent for service of process.

Axion AG Covered Equipment Certification Attestation Letter 4/18/2023 Federal Communications Commission Authorization and Evaluation Division 7435 Oakland Mills RoadColumbia, MD 21046 USA ATTN.: Reviewing Engineer FCC ID: 2AD9T-CR1226DAB Axion AG ("the applicant") certifies that, as of the date of the filing of the application, the applicant is not identified on the Covered List as an entity producing "covered"equipment. Signed: i.^OM Printed name: Rolf Mayer Title: CEO Company Name: Axion AG Date: 4/18/2023 V

Axion AG DATE :2023.04.18 Federal Communications Commission Authorization & Evaluation Division 7345 Oakland Mills Road Columbia, Maryland 21046 Authority to Act as Aaent On our behalf, I appoint EST Technology Co., Ltd. Address: Chilingxiang, Qishantou, Santun, Houiie, Dongguan, GuanRdong, China (Name of Agent company name and address) to act as our agent in the preparation of this application for equipment certification. I certify that submitted documents properly describe the device or system for which equipment certification is sought. I also certify that each unit manufactured, imported or marketed, asdefined in the Federal Communications Commission's regulations will have affixed to it alabel identical to that submitted for approval with this application. For instances where our authorized agent signs the application for certification on ourbehalf, I acknowledge that all responsibility for complying with the terms and conditions for certification, still resides with Axion AG Address: Roentgenstrasse 4, WEISSENHORN, Germany (Applicant Name and address) <Signature> 1^( Name: Rolf Mayer Title: CEO Company: Axion AG

Axion AG DATE : 2023.04.18 Equipment Autorisation Division Federal Communications Commission 7435 Oakland Mills RoadColumbia, MD 21046 FCC ID: 2AD9T-CR1226DAB Product Name: CAR AUDIO SYSTEM Request for ConfidentialityPursuant to Sections 0.457 and 0.459 of the commissions rules, we hereby request that the following documents be held confidential: (List here the documents for which you are seeking confidentiality - for example ...) • Schematics• Block diagram Operation description These materials contain trade secrets and proprietary information and are not customarily released to the public. The public disclosure of this information might beharmful to the company and provide unjustified benefits to our competitors. <Signature> i.(^ v Name: RolfMayer Title: CEO Company: Axion AG

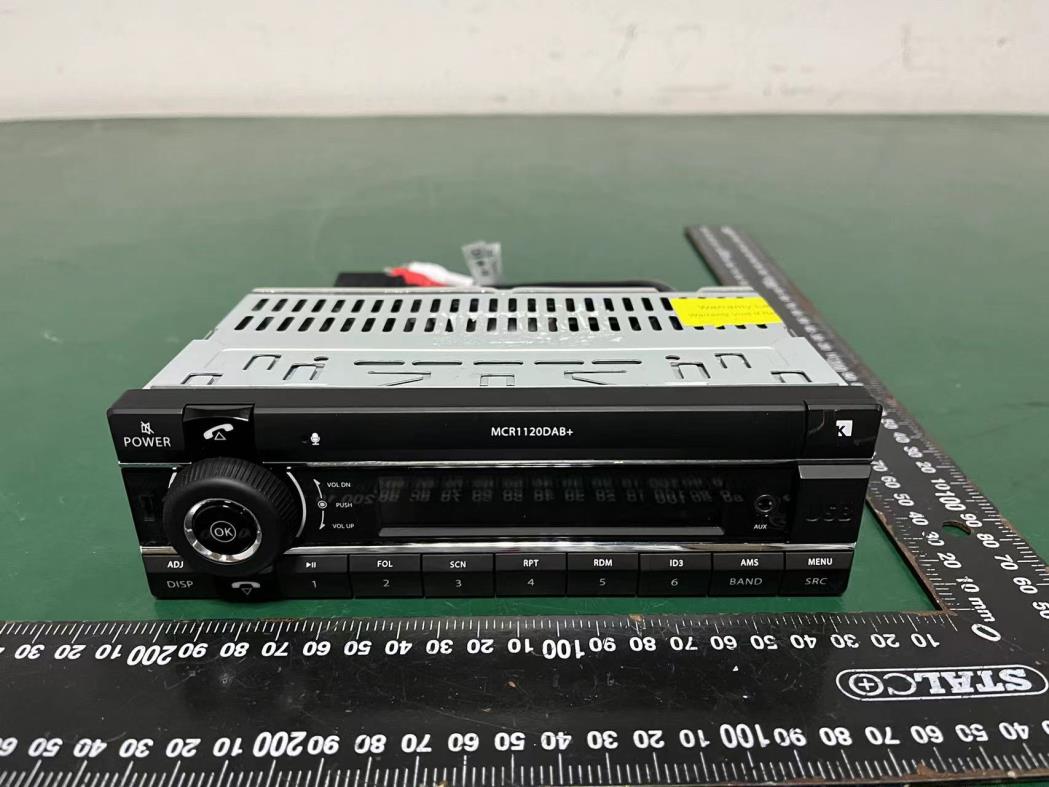

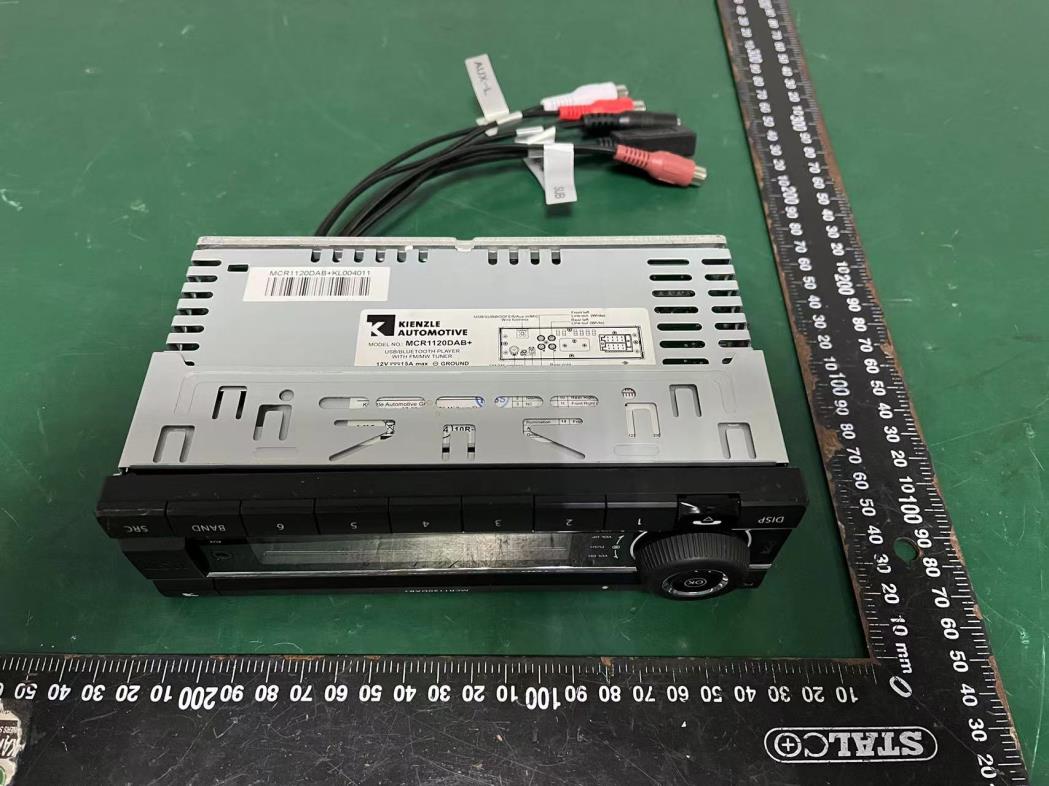

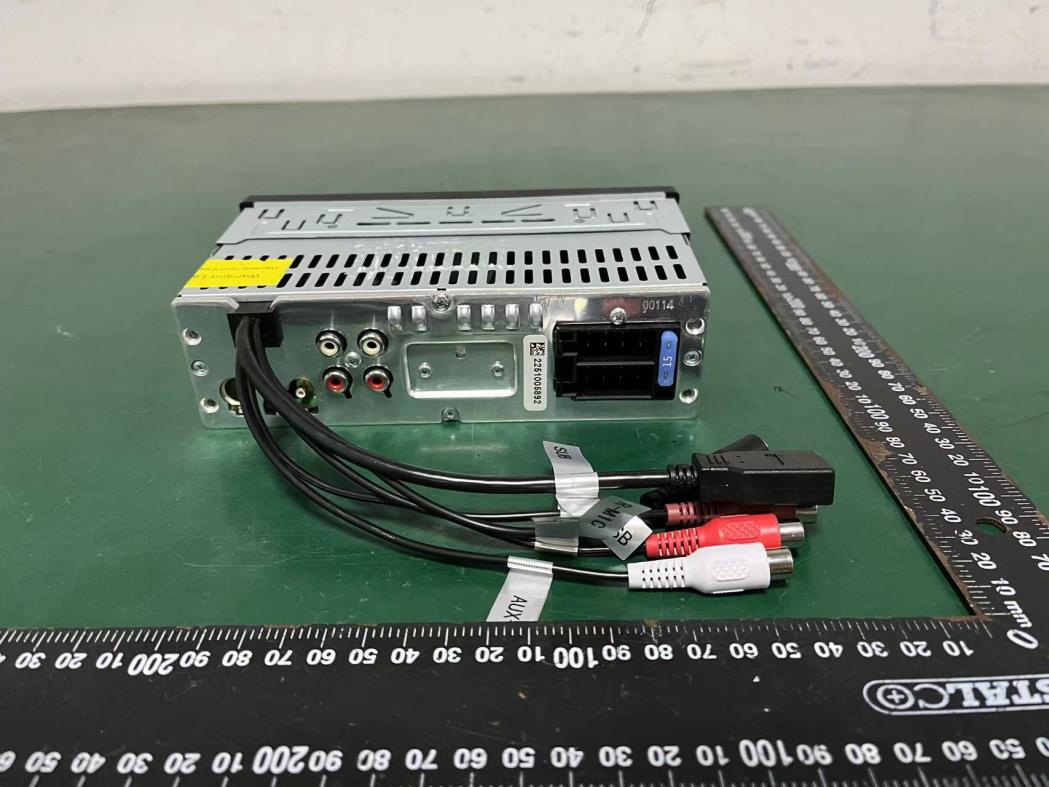

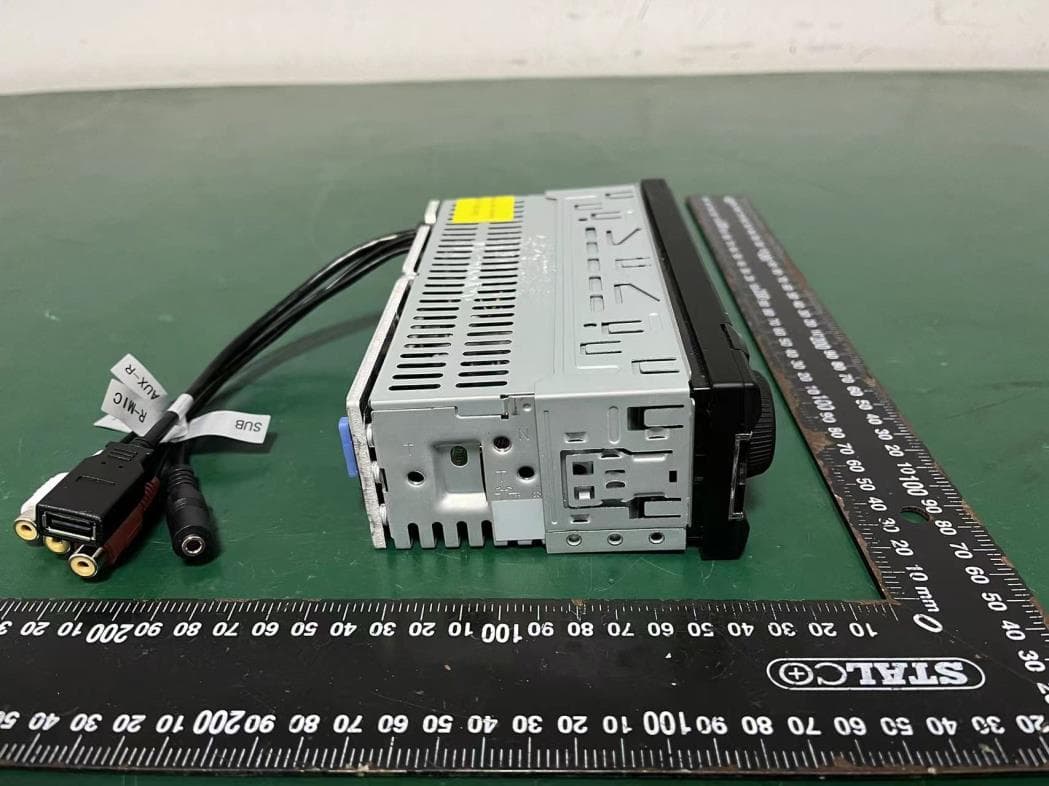

External photos M/N: MCR1120DAB+ External photos M/N: MCR1120DAB+ External photos M/N: MCR1120DAB+ External photos M/N: MCR1120DAB+

Internal photos M/N: MCR1120DAB+ Internal photos M/N: MCR1120DAB+ Internal photos M/N: MCR1120DAB+ Internal photos M/N: MCR1120DAB+ Bluetooth antenna Internal photos M/N: MCR1120DAB+ Internal photos M/N: MCR1120DAB+

FCC ID: 2AD9T-CR1226DAB EST Technology Co. ,Ltd Report No. ESTE-R2304035 Page 1 of 5 FCC 47 CFR MPE REPORT Axion AG CAR AUDIO SYSTEM Model Number: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB Applicant: Axion AG Address: Roentgenstrasse 4, WEISSENHORN, Germany Prepared By: EST Technology Co., Ltd. Chilingxiang, Qishantou, Santun, Houjie, Dongguan, Guangdong, China Tel: 86-769-83081888-808 Report Number: ESTE-R2304035 Date of Test: Feb. 21, ~ Apr. 12, 2023 Date of Report: Apr. 13, 2023 FCC ID: 2AD9T-CR1226DAB EST Technology Co. ,Ltd Report No. ESTE-R2304035 Page 2 of 5 Maximum Permissible Exposure 1. Applicable Standards Systems operating under the provisions of this section shall be operated in a manner that ensures that the public is not exposed to radio frequency energy level in excess limit for maximum permissible exposure. In accordance with 47 CFR FCC Part 2 Subpart J, section 2.1091 this device has been defined as a mobile device whereby a distance of 0.2m normally can be maintained between the user and the device. 1.1. Limits for Maximum Permissible Exposure (MPE) (a) Limits for Occupational/Controlled Exposure Frequency Range (MHz) Electric Field Strength (E) (V/m) Magnetic Field Strength (H) (A/m) Power Density (S) (mW/cm 2 ) Averaging Times ︱E︱ 2 ,︱H︱ 2 or S (minutes) 0.3-3.0 614 1.63 (100)* 6 3.0-30 1842/f 4.89/f (900/f)* 6 30-300 61.4 0.163 1.0 6 300-1500 F/300 6 1500-10000 5 6 (b) Limits for General Population / Uncontrolled Exposure Frequency Range (MHz) Electric Field Strength (E) (V/m) Magnetic Field Strength (H) (A/m) Power Density (S) (mW/cm 2 ) Averaging Times ︱E︱ 2 ,︱H︱ 2 or S (minutes) 0.3-1.34 614 1.63 (100)* 30 1.34-30 824/f 2.19/f (180/f)* 30 30-300 27.5 0.073 0.2 30 300-1500 F/1500 30 1500-10000 1.o 30 Note: f=frequency in MHz; *Plane-wave equivalent power density FCC ID: 2AD9T-CR1226DAB EST Technology Co. ,Ltd Report No. ESTE-R2304035 Page 3 of 5 1.2. MPE Calculation Method E (V/m) = d G × P × 30 Power Density: Pd (W/m 2 ) = 377 E 2 E = Electric Field (V/m) P = Peak RF output Power (W) G = EUT Antenna numeric gain (numeric) d = Separation distance between radiator and human body (m) The formula can be changed to Pd = 2 d × 377 G × P × 30 From the peak EUT RF output power, the minimum mobile separation distance, d=0.2m, as well as the gain of the used antenna, the RF power density can be obtained FCC ID: 2AD9T-CR1226DAB EST Technology Co. ,Ltd Report No. ESTE-R2304035 Page 4 of 5 2. Conducted Power Result Mode Frequency (MHz) Peak output power (dBm) Peak output power (mW) GFSK 2402 7.42 5.521 2441 7.32 5.395 2480 7.94 6.223 π/4-DQPSK 2402 9.93 9.840 2441 9.76 9.462 2480 10.24 10.568 8-DPSK 2402 10.63 11.561 2441 10.43 11.041 2480 10.93 12.388 FCC ID: 2AD9T-CR1226DAB EST Technology Co. ,Ltd Report No. ESTE-R2304035 Page 5 of 5 3. Calculated Result and Limit Mode Peak output power (dBm) Target power （dBm） MAX Target power （dBm） Antenna gain Power Density (S) (mW /cm2) Limited of Power Density (S) (mW /cm2) Test Result (dBi) (Linear) 2.4G Band GFSK 7.94 7±1 8 1.06 1.276 0.0016 1 Complies π/4-DQPSK 10.24 10±1 11 1.06 1.276 0.0032 1 Complies 8-DPSK 10.93 10±1 11 1.06 1.276 0.0032 1 Complies End of Test Report

FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 1 of 77 FCC PART 15C TEST REPORT FOR CERTIFICATION On Behalf of Axion AG CAR AUDIO SYSTEM Model Number: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB Applicant : Axion AG Address: Roentgenstrasse 4, WEISSENHORN, Germany Prepared By: EST Technology Co., Ltd. Chilingxiang, Qishantou, Santun, Houjie, Dongguan, Guangdong, China Tel: 86-769-83081888-808 Report Number: ESTE-R2304034 Date of Test: Feb. 21, ~ Apr. 12, 2023 Date of Report: Apr. 13, 2023 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 2 of 77 TABLE OF CONTENTS Description Page TEST REPORT VERIFICATION......................................................................................................................... 3 1. GENERAL INFORMATION ................................................................................................................. 5 1.1. Description of Device (EUT) ........................................................................................................... 5 1.2. Antenna Information ........................................................................................................................ 5 1.3. Information of RF Cable .................................................................................................................. 5 2. SUMMARY OF TEST ......................................................................................................................... 6 2.1. Summary of test result ...................................................................................................................... 6 2.2. Test Facilities ................................................................................................................................... 7 2.3. Measurement uncertainty ................................................................................................................. 8 2.4. Assistant equipment used for test ..................................................................................................... 8 2.5. Block Diagram ................................................................................................................................. 8 2.6. Test mode ......................................................................................................................................... 9 2.7. Channel List ................................................................................................................................... 10 2.8. Power Setting of Test Software ...................................................................................................... 10 2.9. Test Equipment ............................................................................................................................... 11 3. MAXIMUM PEAK OUTPUT POWER ................................................................................................. 12 3.1. Limit ............................................................................................................................................... 12 3.2. Test Setup ....................................................................................................................................... 12 3.3. Spectrum Analyzer Setting ............................................................................................................. 12 3.4. Test Procedure ................................................................................................................................ 12 3.5. Test Result ...................................................................................................................................... 12 4. 20 DB BANDWIDTH ....................................................................................................................... 13 4.1. Limit ............................................................................................................................................... 13 4.2. Test Setup ....................................................................................................................................... 13 4.3. Spectrum Analyzer Setting ............................................................................................................. 13 4.4. Test Procedure ................................................................................................................................ 13 4.5. Test Result ...................................................................................................................................... 13 5. CARRIER FREQUENCY SEPARATION .............................................................................................. 14 5.1. Limit ............................................................................................................................................... 14 5.2. Test Setup ....................................................................................................................................... 14 5.3. Spectrum Analyzer Setting ............................................................................................................. 14 5.4. Test Procedure ................................................................................................................................ 14 5.5. Test Result ...................................................................................................................................... 14 6. NUMBER OF HOPPING CHANNEL .................................................................................................. 15 6.1. Limit ............................................................................................................................................... 15 6.2. Test Setup ....................................................................................................................................... 15 6.3. Spectrum…

Text truncated - open the document above for the full version.

FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 54 of 77 Appendix F: Reference level measurement Test Result Test Mode Antenna Freq(MHz) Max.Point[MHz] Result[dBm] DH5 Ant1 2402 2401.99 7.12 2441 2440.98 7.05 2480 2479.99 7.69 2DH5 Ant1 2402 2401.97 6.38 2441 2441.15 6.84 2480 2479.98 7.53 3DH5 Ant1 2402 2401.97 7.01 2441 2440.80 6.76 2480 2479.81 7.52 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 55 of 77 Test Graphs DH5_Ant1_2402 DH5_Ant1_2441 DH5_Ant1_2480 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 56 of 77 2DH5_Ant1_2402 2DH5_Ant1_2441 2DH5_Ant1_2480 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 57 of 77 3DH5_Ant1_2402 3DH5_Ant1_2441 3DH5_Ant1_2480 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 58 of 77 Appendix G: Band edge measurements Test Result Test Mode Antenna Ch Name Freq(MHz) Ref Level [dBm] Result [dBm] Limit [dBm] Verdict DH5 Ant1 Low 2402 7.12 -49.18 ≤-12.88 PASS High 2480 7.69 -50.66 ≤-12.31 PASS Low Hop_2402 7.07 -50.25 ≤-12.93 PASS High Hop_2480 7.61 -49.45 ≤-12.39 PASS 2DH5 Ant1 Low 2402 6.38 -46.08 ≤-13.62 PASS High 2480 7.53 -50.51 ≤-12.47 PASS Low Hop_2402 4.40 -50.52 ≤-15.6 PASS High Hop_2480 7.55 -50.05 ≤-12.45 PASS 3DH5 Ant1 Low 2402 7.01 -46.38 ≤-12.99 PASS High 2480 7.52 -49.44 ≤-12.48 PASS Low Hop_2402 5.39 -50.14 ≤-14.61 PASS High Hop_2480 7.52 -50.42 ≤-12.48 PASS FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 59 of 77 Test Graphs DH5_Ant1_Low_2402 DH5_Ant1_High_2480 DH5_Ant1_Low_Hop_2402 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 60 of 77 DH5_Ant1_High_Hop_2480 2DH5_Ant1_Low_2402 2DH5_Ant1_High_2480 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 61 of 77 2DH5_Ant1_Low_Hop_2402 2DH5_Ant1_High_Hop_2480 3DH5_Ant1_Low_2402 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 62 of 77 3DH5_Ant1_High_2480 3DH5_Ant1_Low_Hop_2402 3DH5_Ant1_High_Hop_2480 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 63 of 77 Appendix H: Conducted Spurious Emission Test Result Test Mode Antenna Freq(MHz) Freq Range [MHz] Ref Level [dBm] Result [dBm] Limit [dBm] Verdict DH5 Ant1 2402 30~26500 7.12 -42.71 ≤-12.88 PASS 2441 30~26500 7.05 -42.89 ≤-12.95 PASS 2480 30~26500 7.69 -42.88 ≤-12.31 PASS 2DH5 Ant1 2402 30~26500 6.38 -42.42 ≤-13.62 PASS 2441 30~26500 6.84 -42.87 ≤-13.16 PASS 2480 30~26500 7.53 -43.1 ≤-12.47 PASS 3DH5 Ant1 2402 30~26500 7.01 -42.74 ≤-12.99 PASS 2441 30~26500 6.76 -42.62 ≤-13.24 PASS 2480 30~26500 7.52 -41.98 ≤-12.48 PASS FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 64 of 77 Test Graphs DH5_Ant1_2402_30~26500 DH5_Ant1_2441_30~26500 DH5_Ant1_2480_30~26500 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 65 of 77 2DH5_Ant1_2402_30~26500 2DH5_Ant1_2441_30~26500 2DH5_Ant1_2480_30~26500 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 66 of 77 3DH5_Ant1_2402_30~26500 3DH5_Ant1_2441_30~26500 3DH5_Ant1_2480_30~26500 FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 67 of 77 13. TEST SETUP PHOTO Radiated Test (Below 1GHz) Radiated Test (Above 1GHz) FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 68 of 77 14. EUT PHOTO External Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 69 of 77 External Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 70 of 77 External Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 71 of 77 External Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 72 of 77 Internal Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 73 of 77 Internal Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 74 of 77 Internal Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 75 of 77 Internal Photos M/N: MCR1120DAB+ Bluetooth Antenna FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 76 of 77 Internal Photos M/N: MCR1120DAB+ FCC ID: 2AD9T-CR1226DAB EST Technology Co., Ltd Report No. ESTE-R2304034 Page 77 of 77 Internal Photos M/N: MCR1120DAB+ End of Test Report

3UHORK  疙疙     鈂           9.+4@.+4,;>/'4-:+).4525-?)52:* ஒҸ՛߄܉冞ॠئⴽ١ࢋ :KR  3GOR 6)(&Y`L[^IUS Add:Building 10.11,Shapuwei Chuangys Industrial Zone,Songgang Town,Bao'an District,Shenzhen Date:2022-7-11 㯈ӫञٗЏԚ֠ࡽ࡙ㇾ୳ߠԚ؍ⴽ١ؗࢋ ֪֭                                     饧襨         ! " ! 鉥     蠹癕皗 邃灲敘                                            蚅!碉#$%&'()*+  ,-./碉#$%&'(01  2 )/碉#%'34(5 ,  6/碉'7%'(71  89:9/碉#%'34(5 1  7脶醂=#$%&'()>>.                                      !"  #   ?@AB 睁%&' ()* 睁%&' ()* 5 C 89:9(-( ,D> 8 65# 蔧FG禈 C 6C 65# C :5 C 65# C I' 3 C :66(2 ) 66(2 ) C  ᔂ14.ᒗ⚈ፇ᥃∃十⅐ # 㔕㤩                                     # 㔕  +,-./ )0 )          ! ""#"!$ $! "%! %! " !" ! "&! &! "  !# $!  #!& "! #$!  %! #!%  $! #&!  $&! # !# %! & ! $ % % & $ &                                     12)34   '(  )*+(  ),+'( ' (-.( ( $(//((  -*,.+    !"!" "!#$%##$&&'()* +,-, .(./) (  /  01/2 , 3456(, %&77 7"$$7" 8 ''9%##'% 1'%77:; 2< 24+, 4+!=/4/2> *#"!&#$8  4 # "#$&$# "% 9.+ 4 (?##&&!  2  @/,  AB CC/,

Radiated emission test: Below 1GHz Radiated emission test: Above 1GHz
