2ADKM0058Pocket Auto Watchic

6.5 32cm 26cm 8 1. 빨간색 동그라미를 터치해 모드를 전환합니다. 2. 빨간색 동그라미를 3 초간 길게 누르면 해당 모드가 ON / OFF 상태로 바뀝니다. App Store Download on the Google Play GET IT ON Pocket Auto Watch We back you up Brook Gaming ONBluetooth Pokémon Go Plus Pokémon Go Plus Pokémon Go Plus 성공적으로 포켓몬고 플러스에 연결되었습니다 연동전 연동 성공 Pokémon Go Plus Pokémon Go Plus 1. 휴대전화의 Bluetooth 기능을 켭니다. 2. 포켓몬고의 맵 뷰를 실행합니다. Main Menu (메인 메뉴) 버튼을 탭합니다. 3. 우측 상단의 Settings(설정)을 탭합니다. 4. 설정 페이지에서 Pokémon Go Plus (포켓몬고 플러스)를 선택합니다. 5. 포켓 오토 Watchic의 빨간색 동그라미를 눌러 장치 목록에 표시되게 한 다음, 목록에서 Pokémon Go Plus 를 선택합니다. 6. 페어링될 때까지 기다립니다. Pokémon Go Plus 아이콘이 켜지면 페어링이 완료되었다는 뜻입니다. 1. 이 장치에는 포켓몬고 앱이 설치되어 있는 Bluetooth 저에너지 호환 스마트폰이 필요합니다. iOS 버전 11.1 이상이 설치되어 있는 iPhone 6S 이상 기기와 호환됩니다. RAM 공간 4GB RAM 이상 Android 장치와 호환됩니다. Bluetooth Smart(Bluetooth 4.0 이상) 기능과 Android 7.0 이상이 설치되어 있어야 합니다. 2. 포켓 오토 Watchic은 포켓몬고 업데이트 또는 Android/iOS 업그레이드로 인해 장치에 페어링되지 않을 수 있습니다. 3. 포켓 오토 Watchic은 매시간 자동으로 타임아웃되며 플레이어는 다시 연결해야 합니다. 4. 포켓 오토 Watchic은 휴대 전화가 유휴 상태인 경우 3-5분마다 타임아웃됩니다. 5. -20°C~45°C 환경에 두는 것이 좋습니다. 6. 권장 충전 온도: 10°C~35°C 7. 이 제품은 Nintendo, The Pokémon Company 또는 Niantic이 후원 또는 홍보하거나 승인 받은 제품이 아닙니다. Version 202003V2 Product Name: Pocket Auto Watchic Model Name: ZPP0058 포켓 오토 Watchic을 다른 장치에 페어링할 때 전원이 소진되거나 다른 이상이 있으면 장치에 페어링할 수 없습니다. 1. 전화기 Settings(설정)에서 Bluetooth 기능으로 가서 Pokémon Go Plus 를 삭제/클리어합니다. 2. 게임의 Settings 메뉴로 가서 PPokémon Go Plus 를 종료/클리어합니다. 3. 그런 다음 포켓 오토 Watchic의 빨간색 동그라미를 탭합니다. 설정에 새로 Pokémon Go Plus 가 표시되면 탭합니다. 포켓 오토 Watchic에는 USB 충전 커넥터가 내장되어 있습니다. 내장 USB 충전 커넥터를 USB 케이블이나 전원에 연결해 직접 충전할 수 있습니다. 약 1.5시간이면 완전히 충전됩니다. 통계 데이터 확인, 설정 변경 등, 사용자 경험 개선을 위한 더욱 다양한 기능을 활용할 수 있도록 포켓 오토 Watch 앱을 다운로드하세요. QR 코드를 스캔해 Apple 또는 Android 앱 스토어의 포켓 오토 Watchic 페이지로 이동하거나 앱 스토어에서 ‘Pocket Auto Watch’을 검색하시면 됩니다. 참고: 포켓 오토 Watchic이 전원 공급원 USB 포트에 위아래가 맞게 삽입되는지 확인하세요. 어느 쪽을 위로 하든 USB 포트에 삽입되지만 맞는 방향으로 삽입된 경우에만 애니메이션 화면이 표시됩니다. 그리고 충전 애니메이션 화면이 표시된 경우에만 실제 충전이 이루어집니다. 참고: 포켓 오토 Watchic은 한 번에 여러 개 앱에 연결할 수 없기 때문에 포켓몬고를 배경에서 실행할 수 없습니다. 포켓몬고 앱을 실행 중인 상태에서 연결하려고 시도한 경우 앱 두 개를 모두 종료한 후 포켓 오토 Watch 앱을 다시 실행하셔야 합니다. 포켓 오토 Watchic을 포켓 오토 Watch 앱에 연결하려면 반드시 포켓몬고(Pokémon Go) 앱을 먼저 종료해야 합니다. 포켓 오토 Watchic 의 버튼을 눌러 화면을 깨우면 자동으로 연결되면서 포켓 오토 Watch 앱을 실행합니다. 업데이트가 자동으로 다운로드됩니다. 시간 설정: 포켓 오토 Watchic을 포켓 오토 Watch 앱에 연결하면 포켓 오토 Watch 앱이 포켓 오토 Watchic 상의 날짜와 시간을 자동으로 업데이트합니다. 또한, 포켓 오토 Watchic 의 기본 설정 디스플레이 설정을 사용하는데, Brook Logo나 시간이 표시되도록 설정을 변경할 수 있습니다. 최신 사용 설명서 자동 캐치 ON 자동 캐치 OFF 알 수 없는 포켓몬 포켓몬 잡힘포켓몬 도망감 포켓볼 소진됨 알 수 없는 상대 자동 캐치 ON 알 수 없는 상대 자동 캐치 OFF 미스터리 아이템 알 수 없는 포켓몬 캐치 복제 포켓몬 캐치 가방 가득 참 자동 포켓스탑 ON 자동 포켓스탑 OFF 범위 내에 포켓스탑 있음 범위 밖에 포켓스탑 있음 보행계수기충전 중 시계 페어링됨? YES 시계 페어링됨? NO 시계 진동? YES 시계 진동? NO 업데이트 준비됨 업데이트 중업데이트 완료 화면 뒤집기 (지역에 따라 포켓 오토 Watchic에 이 기능이 없을 수도 있습니다) 시계 무음 알림? YES 시계 무음 알림? NO 로고를 시계 화면으로 전환 ON 로고를 시계 화면으로 전환 OFF 1. 45° 각도로 분리합니다. 2. 전원 공급원의 USB 포트에 연결합니다. 3. 충전 애니메이션이 표시되는지 확인합니다. 4. 45°도 각도로 다시 연결합니다. 1 4 2 3 빨간색 동그라미를 이 제품은 방수 제품이 아닙니다 제조물 책임 보험 포함 추가적인 자세한 사항은 저희 공식 웹사이트인 www.brookaccessory.com 을 방문하시기 바랍니다. 1.短按紅圈，切換各種 模式 2.長按紅圈3秒， 開啟 / 關閉 該模式功能 確認Pocket Auto Watchic已經升級到最新版本 We back you up Brook Gaming 將手環充電 ONBluetooth Pokémon Go Plus Pokémon Go Plus Pokémon Go Plus Pokémon Go Plus Pokémon Go Plus 將手環與手機配對 1. 開啟手機藍芽2. 開Pokémon Go App後，點選 【主選單】 3. 點選【設定】4. 在設定頁面中， 選擇【Pokémon Go Plus】 5. 按下Pocket Auto Watchic上的紅圈按鈕， 使其在可用的裝置中顯示，然後在可用 的裝置中選擇【Pokémon Go Plus】 6. 等待完成連線。當圖示變色時， 表示連線成功。 1. 需使用擁有低耗能藍芽連線的智慧型手機並且搭載 Pokémon Go 遊戲 app。建議使用Iphone 6S 或更高版本並帶有IOS 11.1 或更高版本。 建議使用含有4GB RAM 或更多容量，藍芽智能4.0 或更高版本並帶有 安卓7.0 或更高版本的安卓手機。 2. Pokémon GO App，手機 Android 以及 iOS 的系統升級，可能造成 Pocket Auto Watchic 不連線情況，對此情況 Brook 不保證可以連線。 3. Pocket Auto Watchic 每一小時會自動斷線，須至遊戲中重新連結。 4. Pocket Auto Watchic 在手機靜止狀況下，3~5 分鐘會自動斷線。 5. 儲存溫度：-20°C~ 45°C。 6. 電池最佳充電環境：10°C~ 35°C。 7. 本產品不是由Nintendo, The Pokémon Company 或 Niantic 公司 所贊助、認可、同意出品，為非原廠官方認證產品。 當本產品已配對過其它手機、沒電或錯亂 以致無法連線: 1. 請先到藍芽裝置移除 Pokémon Go Plus （不要在藍芽裝置中點選 Pokémon Go Plus 配對）。 2. 到遊戲中，退出 Pokémon Go Plus 。 3. 短按手環螢幕上的紅圈按鈕，遊戲中 出現新的 Pokémon Go Plus 後，重新連 結即可。 使用本產品前，請確認充電是否完成。請以45 度角拆卸錶帶以露出USB 接頭，充電時請確認 是否將 USB 接頭正確地連接到 USB 端口，充滿 電約需1.5小時。 下載Pocket Auto Watch App可獲得更多功能，例 如檢查統計信息和更改設置以增強Pocket Auto Watchic體驗。只需掃描QR碼即可帶您進入 Apple或Android App Store上的Pocket Auto Watchic專屬頁面。又或者您也可以直接在App 注意：只有顯示充電動畫圖示時，才表示 Pocket Auto Watchic正在充電。無法充電時請 注意是否插錯方向。 注意：Pocket Auto Watchic一次不能連接多 個應用程序， 連接Pocket Auto Watch App 前，請確認Pokémon Go App已經關閉且不 在後台運行。若有問題時請關閉Pokémon Go App與Pocket Auto Watch App然後再 次打開Pocket Auto Watch App。 Store中搜索 ”Pocket Auto Watch” 。 要將Pocket Auto Watchic連接到 Pocket Auto Watch App，必須關閉 Pokémon Go App。按下Pocket Auto Watchic上的按鈕以喚醒螢幕， 它將自動連接到已打開的Pocket Auto Watch App並下載更新。 時間設置：將Pocket Auto Watchic 連接到Pocket Auto Watch App時， Pocket Auto Watch App將自動更新 Pocket Auto Watchic上的日期時間。該App 同時會啟用Pocket Auto Watchic的觸發顯示 設定，您可以自由選擇顯示LOGO或日期時 間。 本產品包含 產品保險 本產品 僅可防潑水 注意事項 自動捕獲 寶可夢 開啟 自動捕獲寶 可夢 關閉 未知的 寶可夢 成功捕獲 寶可夢 未捕獲 寶可夢 寶貝球 用完了 自動捕獲新 寶可夢 開啟 自動捕獲新 寶可夢 關閉 發現神秘道 具 發現新寶可 夢 發現已有的 寶可夢 道具已滿 自動領取補給 站物品 開啟 自動領取補 給站物品 關閉 補給站在範 圍內 補給站超出 範圍 計步器充電中 與手機 已連線 與手機 未連線 震動提醒 開啟 震動提醒 關閉 已準備好進 行升級 升級中升級完成翻轉螢幕 （視所在區域而定， 本功能可能無法使用） 動態圖示 如何切換模式 無法連線時 靜默模式 開啟 靜默模式 關閉 將LOGO切換 為時間顯示 開啟 將LOGO切換 為時間顯示 關閉 1. 以45°進行 拆卸 2. 連接可用以充 電的USB端口 3. 確認顯示 充電動畫 4. 充電完成後， 以45°重新裝上 1 4 2 3 紅圈 版本 202003V2 Product Name: Pocket Auto Watchic Model Name: ZPP0058 最新版說明書下載 更多產品資訊 已連線至 Pokémon Go Plus 未連接 連接成功 低功率電波輻射性電機管理辦法 第十二條 經型式認證合格之低功率射頻電機，非經許可， 公司、商號或使用者均不得擅自變更頻率、加大功率或變 更原設計之特性及功能。 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾 合法通信；經發現有干擾現象時，應立即停用，並改善至 無干擾時方得繼續使用。 前項合法通信，指依電信法規定作業之無線電通信。低功 率射頻電機須忍受合法通信或工業、科學及醫療用電波輻 射性電機設備之干擾。 更多詳細操作請上Brook官網查詢 www.brookaccessory.com App Store Download on the Google Play GET IT ON Pocket Auto Watch CCXXxxLPyyyZzW R-R-ZP0-ZPP0058 6.5 32cm 26cm 8 1 . Touch the red circle to switch between modes. 2. Long press the red circle for 3 seconds to turn ON / turn OFF that mode. Ensure that your Pocket Auto Watchic has the latest rmware We back you up Brook Gaming Charging Your Pocket Auto Watchic ONBluetooth Pokémon Go Plus Pokémon Go Plus Pokémon Go Plus Successfully connected to Pokémon Go Plus. unpaire…

Text truncated - open the document above for the full version.

2.4GHz Mini Antenna, SMTP/N 2450AT18B100 Detail Specification: Page 1 of 5 *Efficiency based on Johanson's standard evaluation board ±± ±± ±± https://www.johansontechnology.com 4001 Calle Tecate • Camarillo, CA 93012 • TEL 805.389.1166 FAX 805.389.1821 Ver. 4.0 2018 Johanson Technology, Inc. All Rights Reserved Want the layout file? Request it at: https://www.johansontechnology.com/ask-a-question High Frequency Ceramic Solutions Part Number 11/5/2018 Avg. Rad Efficiency* Let us help you with the antenna design, optimization, and tuning! 2450AT18B100 2400 - 2500 76% General Specifications Frequency (MHz) -45 to +125°C -45 to +125°C 3000pcs Return Loss (dB) Impedance Input Power Storage Temperature Operating Temperature Reel Quantity 50 Ω 2 Watts max. (CW) Recommended Storage Conditions of unused product on T&R and period. +5 to +35°C Humidity 45~75%RH 18 months max. Johanson Technology, Inc. reserves the right to make design changes without notice. All sales are subject to Johanson Technology, Inc. terms and conditions. e.g. 2450AT18B100(E or S)100% Tin Packing Style Evaluation Board 2450AT18B100-EB1SMA (see page 2&3 for details) Bulk (loose) T & R Suffix = E or S Suffix = E P/N Suffix Mechanical Dimensions In L 0.1260.0083.200.2 W 0.0630.0081.600.2 T 0.0511.30 +0.1/-0.2+.004/-.008 a 0.0200.0080.500.2 Terminal Configuration Function FEED NC No. 1 2 mm e.g. 2450AT18B100E e.g. 2450AT18B100SSuffix = S Part Number Explanation Peak Gain (dBi typ.) Average Gain (dBi typ.) 0.5 -0.5 9.5 min. ① ② L W a T 2.4GHz Mini Antenna, SMTP/N 2450AT18B100 Detail Specification: Page 2 of 5 https://www.johansontechnology.com 4001 Calle Tecate • Camarillo, CA 93012 • TEL 805.389.1166 FAX 805.389.1821 Ver. 4.0 2018 Johanson Technology, Inc. All Rights Reserved High Frequency Ceramic Solutions 11/5/2018 Mounting Considerations 1: Evaluation Board Johanson Technology, Inc. reserves the right to make design changes without notice. All sales are subject to Johanson Technology, Inc. terms and conditions. To order a pre‐tuned 50Ω EVB with a female SMA connector click here: https://www.johansontechnology.com/request‐a‐sample Reference p/n: 2450AT18B100‐EB1SMA GND NO GND Units in mm ) ) 13.5 6.5 39.5 6.5 50Feed Line Antenna 4 ) Matching Component JTI P/Ns: L-14C2N7JV4 L-14C2N2JV4 * 2.6 4.2 1.6 1.9 0.4 2.7nH 1.2pF 3.3nH JTI P/N for Matching Circuit: Capacitor (1.2pF): 500R07S1R2BV4T Inductor (2.7nH): L-07C2N7SV6T Inductor (3.3nH): L-07C3N3SV6T *Line width should be designed to provied 50Ω impedance 2.4GHz Mini Antenna, SMTP/N 2450AT18B100 Detail Specification: Page 3 of 5 https://www.johansontechnology.com 4001 Calle Tecate • Camarillo, CA 93012 • TEL 805.389.1166 FAX 805.389.1821 Ver. 4.0 2018 Johanson Technology, Inc. All Rights Reserved High Frequency Ceramic Solutions 11/5/2018 Mounting Considerations 1: Typical Electrical Performance (T=25°C) Johanson Technology, Inc. reserves the right to make design changes without notice. All sales are subject to Johanson Technology, Inc. terms and conditions. Would you like the antenna layout? Have antenna tuning issues? Please contact us if you have any questions regarding the implementation of this antenna in your PCB's layout. We'll be happy to guide you to maximize the antenna's performance. Contact our applications engineers at: https://www.johansontechnology.com/ask‐a‐question 2.4GHz Mini Antenna, SMTP/N 2450AT18B100 Detail Specification: Page 4 of 5 https://www.johansontechnology.com 4001 Calle Tecate • Camarillo, CA 93012 • TEL 805.389.1166 FAX 805.389.1821 Ver. 4.0 2018 Johanson Technology, Inc. All Rights Reserved High Frequency Ceramic Solutions 11/5/2018 Mounting Considerations 1: Antenna Performance Johanson Technology, Inc. reserves the right to make design changes without notice. All sales are subject to Johanson Technology, Inc. terms and conditions. θ +Z (θ= 0°) +Y (θ= 90°) -Y -Z Typical 2D radiation patterns @ 2.44GHz YZ‐plane XZ‐plane XY‐plane Z Y Z X X Y φ +X (φ= 0°) -X +Y (φ= 90°) -Y θ +Z (θ= 0°) +X (θ= 90°) -X -Z 2.4GHz Mini Antenna, SMTP/N 2450AT18B100 Detail Specification: Page 5 of 5 https://www.johansontechnology.com 4001 Calle Tecate • Camarillo, CA 93012 • TEL 805.389.1166 FAX 805.389.1821 Ver. 4.0 2018 Johanson Technology, Inc. All Rights Reserved https://www.johansontechnology.com/rohs-compliance Need help designing the antenna in? Use our antenna design services! https://www.johansontechnology.com/ipc-antenna-services We provide 2 free layout reviews and if you need us to tune and characterize the antenna on your product (inside our anechoic chamber) we can do that too. Small lab fee may apply. High Frequency Ceramic Solutions Antenna tuning, optimization, and validation services: For more antennas and to download measured S-parameters, go to: 11/5/2018 Johanson Technology, Inc. reserves the right to make design changes without notice. All sales are subject to Johanson Technology, Inc. terms and conditions. RoHS Compliance Soldering Information For layout review contact our Applications Team at: MSL Info Packaging information https://www.johansontechnology.com/ipc-antenna-services https://www.johansontechnology.com/antennas https://www.johansontechnology.com/ipcsoldering-profile https://www.johansontechnology.com/msl-rating https://www.johansontechnology.com/tape-reel-packaging https://www.johansontechnology.com/ask-a-question

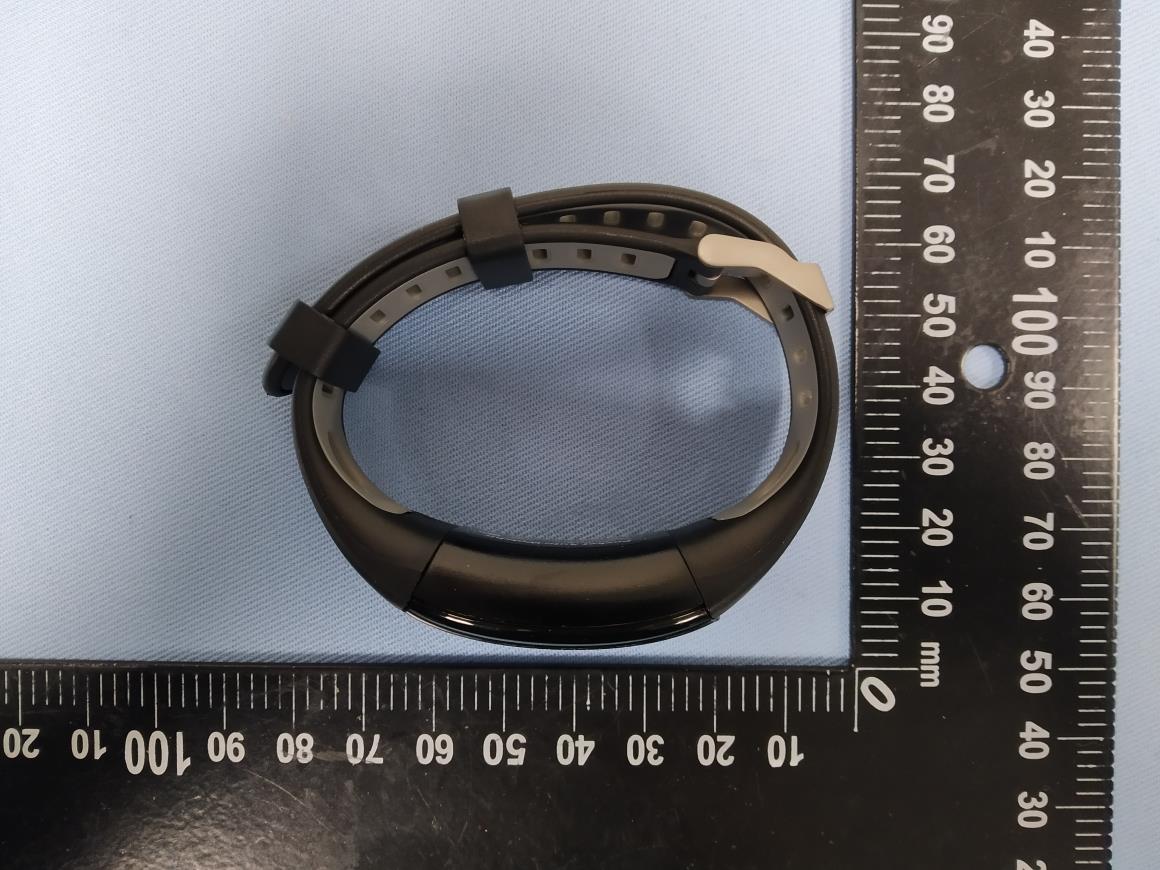

Photo Documentation Page 1 of 3 Product: Pocket Auto Watchic Type Identification: ZPP0058 Photo Documentation Page 2 of 3 Product: Pocket Auto Watchic Type Identification: ZPP0058 Photo Documentation Page 3 of 3 Product: Pocket Auto Watchic Type Identification: ZPP0058

Label Brand name: Brook Model name: ZPP0058

Photo Documentation Page 1 of 6 Product: Pocket Auto Watchic Type Identification: ZPP0058 Photo Documentation Page 2 of 6 Product: Pocket Auto Watchic Type Identification: ZPP0058 Photo Documentation Page 3 of 6 Product: Pocket Auto Watchic Type Identification: ZPP0058 Photo Documentation Page 4 of 6 Product: Pocket Auto Watchic Type Identification: ZPP0058 Antenna Photo Documentation Page 5 of 6 Product: Pocket Auto Watchic Type Identification: ZPP0058 Photo Documentation Page 6 of 6 Product: Pocket Auto Watchic Type Identification: ZPP0058

Produkte Products Prüfbericht - Nr.: Test Report No. 50347787 001 Seite 28 von 34 Page 28 of 34 7. Safety Human exposure 7.1 Radio Frequency Exposure Compliance 7.1.1 Electromagnetic Fields RESULT: Passed Test standard : FCC KDB Publication 447498 D01 v06 47CFR 1.1310 47CFR 2.1093 FCC: Therefore the maximum output power of the transmitter is 0.74mW < 10mW (Distance: 5 mm), hence the EUT is excluded from SAR evaluation according to FCC KDB publication 447498 D01: Mobile Portable RF Exposure.

Produkte Products TUV Rheinland Taiwan Ltd. 11F., No. 758, Sec. 4, Bade Rd., Taipei 105, Taiwan, R.O.C. -Nr.: Test Report No.: 50347787 001 Auftrags-Nr.: Order No.: 238134760 Seite 1 von 35 Page 1 of 35 Kunden-Referenz-Nr.: Client Reference No.: N/A Auftragsdatum: Order date: 15-Feb-2020 Auftraggeber: Client: Zeroplus Technology Corporation 3F, No.121, Jian 8th Rd, Chung Ho District New Taipei City, 235, Taiwan : Test item: Pocket Auto Watchic Bezeichnung / Typ-Nr.: Identification / Type No.: ZPP0058 Auftrags-Inhalt: Order content: FCC Part 15C Test specification: FCC 47CFR Part 15: Subpart C Section 15.247 Wareneingangsdatum: Date of receipt: 19-Feb-2020 -Nr.: Test sample No.: A001065243-001~ A001065243-002 P: Testing period: 21-Feb-2020~2-Mar-2020 Place of testing: EMC/RF Laboratory Taipei : Testing laboratory: TUV Rheinland Taiwan Ltd. Test result*: Pass Report Date / tested by: 4-Mar-2020 Jack Chang/Project Manager kontrolliert von / reviewed by: 4-Mar-2020 Arvin Ho/Vice General Manager Datum Date Name / Stellung Name / Position Unterschrift Signature Datum Date Name / Stellung Name / Position Unterschrift Signature Sonstiges / Other: : Condition of the test item at delivery: Test item complete and undamaged * Legende: 1 = sehr gut 2 = gut 3 = befriedigend 4 = ausreichend 5 = mangelhaft P(ass) = entspricht o.g. (n) F(ail) = entspricht nicht o.g. (n) N/A = nicht anwendbar N/T = nicht getestet Legend: 1 = very good 2 = good 3 = satisfactory 4 = sufficient 5 = poor P(ass) = passed a.m. test specification(s) F(ail) = failed a.m. test specification(s) N/A = not applicable N/T = not tested This test report only relates to the a. m. test sample. Without permission of the test center this test report is not permitted to be duplicated in extracts. This test report does not entitle to carry any test mark. Produkte Products - Nr.: Test Report No. 50347787 001 Seite 2 von 35 Page 2 of 35 T EST S UMMARY 5.1.1 A NTENNA R EQUIREMENT RESULT: Passed 5.1.2 M AXIMUM PEAK CONDUCTED OUTPUT POWER RESULT: Passed 5.1.3 6 D B B ANDWIDTH RESULT: Passed 5.1.4 P OWER D ENSITY RESULT: Passed 5.1.5 C ONDUCTED SPURIOUS EMISSIONS AND F REQUENCY B AND E DGE MEASURED IN 100 K H Z B ANDWIDTH RESULT: Passed 5.1.6 S PURIOUS E MISSION RESULT: Passed 6.1.1 M AINS C ONDUCTED E MISSIONS RESULT: Passed 7.1.1 E LECTROMAGNETIC F IELDS RESULT: Passed Produkte Products - Nr.: Test Report No. 50347787 001 Seite 3 von 35 Page 3 of 35 Contents 1. G ENERAL R EMARKS ............................................................................................... 5 1.1 C OMPLEMENTARY M ATERIALS ................................................................................. 5 2. T EST S ITES ............................................................................................................ 6 2.1 T EST L ABORATORY ................................................................................................ 6 2.2 T EST F ACILITY ........................................................................................................ 6 2.3 L IST OF T EST AND M EASUREMENT I NSTRUMENTS ...................................................... 7 2.4 T RACEABILITY ........................................................................................................ 8 2.5 C ALIBRATION ......................................................................................................... 8 2.6 M EASUREMENT U NCERTAINTY ................................................................................. 8 3. G ENERAL P RODUCT I NFORMATION ........................................................................... 9 3.1 P RODUCT F UNCTION AND I NTENDED U SE ................................................................. 9 3.2 S YSTEM D ETAILS AND R ATINGS ............................................................................... 9 3.3 I NDEPENDENT O PERATION M ODES ......................................................................... 10 3.4 N OISE G ENERATING AND N OISE S UPPRESSING P ARTS ............................................ 10 3.5 S UBMITTED D OCUMENTS ....................................................................................... 10 4. T EST S ET - UP AND O PERATION M ODES ................................................................... 11 4.1 P RINCIPLE OF C ONFIGURATION S ELECTION ............................................................ 11 4.2 T EST O PERATION AND T EST S OFTWARE ................................................................. 11 4.3 S PECIAL A CCESSORIES AND A UXILIARY E QUIPMENT ............................................... 12 4.4 C OUNTERMEASURES TO ACHIEVE EMC C OMPLIANCE .............................................. 12 4.5 T EST S ETUP D IAGRAM .......................................................................................... 12 5. T EST R ESULTS ..................................................................................................... 14 5.1 T RANSMITTER R EQUIREMENT & T EST S UITES ......................................................... 14 5.1.1 Antenna Requirement ................................................................................................................ 14 5.1.2 Maximum peak conducted output power ................................................................................... 15 5.1.3 6dB Bandwidth ........................................................................................................................... 16 5.1.4 Power Density ............................................................................................................................ 20 5.1.5 Conducted spurious emissions and Frequency Band Edge measured in 100kHz Bandwidth ................................................................................................................................... 23 5.1.6 Spurious Emission ....................................................................................................................…

Text truncated - open the document above for the full version.

Test Report No.50347787 001 Appendix D: Radiated and Mains Spurious Emission Data (File: 50347787 001Appendix D) Contents Spurious Emissions, Band Edges ................................................................................................................... 2 Spurious Emissions, TX Mode, 9kHz-30MHz ............................................................................................. 14 Spurious Emissions, TX Mode, 30MHz-1GHz ............................................................................................ 16 Spurious Emissions, TX Mode, 1GHz-26.5GHz.......................................................................................... 18 Spurious Emissions, AC Mains .................................................................................................................... 24 2 Spurious Emissions, Band Edges 3 4 5 6 7 8 9 10 11 12 13 14 Spurious Emissions, TX Mode, 9kHz-30MHz 15 16 Spurious Emissions, TX Mode, 30MHz-1GHz 17 18 Spurious Emissions, TX Mode, 1GHz-26.5GHz 19 20 21 22 23 24 Spurious Emissions, AC Mains 25

Produkte Products Prü fbericht - Nr.: Test Report No. 50347787 001 Seite 29 von 34 Page 29 of 34 8. Photographs of the Test Set-Up Photograph 1: Set-up for Spurious Emissions (Front View 1) Photograph 2: Set-up for Spurious Emissions (Front View 2) Produkte Products Prü fbericht - Nr.: Test Report No. 50347787 001 Seite 30 von 34 Page 30 of 34 Photograph 3: Set-up for Spurious Emissions (Back View 1) Photograph 4: Set-up for Spurious Emissions (Back View 2) Produkte Products Prü fbericht - Nr.: Test Report No. 50347787 001 Seite 31 von 34 Page 31 of 34 Photograph 5: Set-up for Spurious Emissions (Back View 3) Photograph 6: Set-up for Spurious Emissions (Back View 4) Produkte Products Prü fbericht - Nr.: Test Report No. 50347787 001 Seite 32 von 34 Page 32 of 34 Photograph 7: Set-up for Conducted testing (View 1) Photograph 8: Set-up for Conducted testing (View 2) Produkte Products Prü fbericht - Nr.: Test Report No. 50347787 001 Seite 33 von 34 Page 33 of 34 Photograph 9: Set-up for AC Mains Conducted testing (Front View) Photograph 10: Set-up for AC Mains Conducted testing (Back View)
