2ADKMN001Game Controller Super Converter

Zeroplus Technology Corporation
Game Controller Super Converter - FCC ID 2ADKMN001 - Zeroplus Technology Corporation
Click to zoom

Application Details

Equipment Class
DSS - Part 15 Spread Spectrum Transmitter
Date of Grant
Sep 20, 2015
Application Purpose
Original Equipment
Date of Application
Sep 19, 2015
Equipment Note
Game Controller Super Converter
Frequency Range
2402.00000000 - 2480.00000000
Company
Zeroplus Technology Corporation
Country
Taiwan

Documents & Files

Select a file to view

Users Manual

↗

Cover Letter(s)

↗

External Photos

↗

ID Label/Location Info

↗

Internal Photos

↗

RF Exposure Info

↗

Test Report

↗
↗

Test Setup Photos

↗

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

External Photos

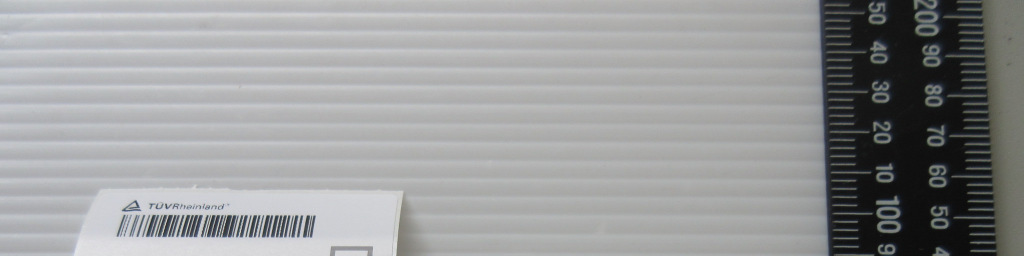

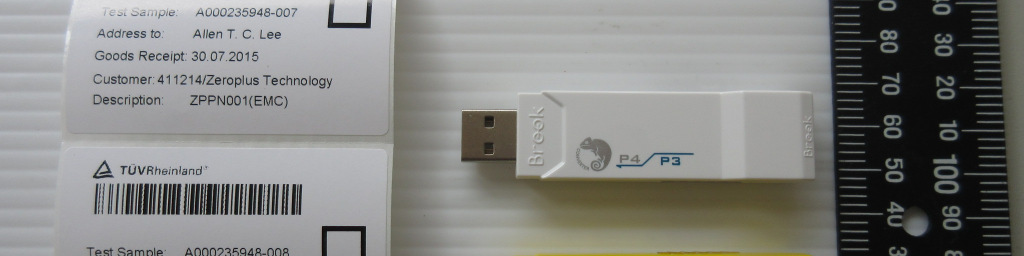

Appendix P Photo Documentation Page 1 of 1 10052847 001; 10052848 001; 10052849 001 Product: Brand Name: Game Controller Super Converters Brook Type Identification: P3 to P4 Controller Adapter, P3/P4 to P3/P4 Controller Adapter

ID Label/Location Info

Label Location

Internal Photos

Appendix P Photo Documentation Page 1 of 1 10052847 001; 10052848 001; 10052849 001 Product: Brand Name: Game Controller Super Converters Brook Type Identification: P3 to P4 Controller Adapter, P3/P4 to P3/P4 Controller Adapter Printed Antenna

RF Exposure Info

Produkte Products Prüfbericht - Nr.: Test Report No. 10046598 001 Seite 40 von 45 Page 40 of 45 6. Safety Human exposure 6.1 Radio Frequency Exposure Compliance 6.1.1 Electromagnetic Fields RESULT: Passed Test standard : FCC KDB Publication 447498 Since maximum peak output power of the transmitter is <1mW, hence the EUT is excluded from SAR evaluation according to FCC KDB publication 447498 D01: Mobile Portable RF Exposure..

Test Report

Produkte Products Prüfbericht - Nr.: Test Report No. 10052847 001 Seite 2 von 45 Page 2 of 45 TEST SUMMARY 5.1.1 ANTENNA REQUIREMENT RESULT: Passed 5.1.2 PEAK OUTPUT POWER RESULT: Passed 5.1.3 20DB BANDWIDTH RESULT: Passed 5.1.4 99% BANDWIDTH RESULT: Passed 5.1.5 CONDUCTED SPURIOUS EMISSIONS AND FREQUENCY BAND EDGE MEASURED IN 100KHZ BANDWIDTH RESULT: Passed 5.1.6 SPURIOUS EMISSION RESULT: Passed 5.1.7 FREQUENCY SEPARATION RESULT: Passed 5.1.8 NUMBER OF HOPPING FREQUENCY RESULT: Passed 5.1.9 TIME OF OCCUPANCY RESULT: Passed 5.2.1 MAINS CONDUCTED EMISSIONS RESULT: Passed 6.1.1 ELECTROMAGNETIC FIELDS RESULT: Passed Produkte Products Prüfbericht - Nr.: Test Report No. 10052847 001 Seite 3 von 45 Page 3 of 45 Contents 1. GENERAL REMARKS ............................................................................................... 5 1.1 COMPLEMENTARY MATERIALS ................................................................................. 5 2. TEST SITES ............................................................................................................ 6 2.1 TEST LABORATORY ................................................................................................ 6 2.2 TEST FACILITY ........................................................................................................ 6 2.3 LIST OF TEST AND MEASUREMENT INSTRUMENTS ...................................................... 7 2.4 TRACEABILITY ........................................................................................................ 8 2.5 CALIBRATION ......................................................................................................... 8 2.6 MEASUREMENT UNCERTAINTY ................................................................................. 8 3. GENERAL PRODUCT INFORMATION ........................................................................... 9 3.1 PRODUCT FUNCTION AND INTENDED USE ................................................................. 9 3.2 SYSTEM DETAILS AND RATINGS ............................................................................... 9 3.3 INDEPENDENT OPERATION MODES ......................................................................... 10 3.4 NOISE GENERATING AND NOISE SUPPRESSING PARTS ............................................ 11 3.5 SUBMITTED DOCUMENTS ....................................................................................... 11 4. TEST SET-UP AND OPERATION MODES ................................................................... 12 4.1 PRINCIPLE OF CONFIGURATION SELECTION ............................................................ 12 4.2 TEST OPERATION AND TEST SOFTWARE................................................................. 12 4.3 SPECIAL ACCESSORIES AND AUXILIARY EQUIPMENT ............................................... 12 4.4 COUNTERMEASURES TO ACHIEVE EMC COMPLIANCE .............................................. 13 4.5 TEST SETUP DIAGRAM .......................................................................................... 13 5. TEST RESULTS ..................................................................................................... 15 5.1 TRANSMITTER REQUIREMENT & TEST SUITES ......................................................... 15 5.1.1 Antenna Requirement ................................................................................................................ 15 5.1.2 Peak Output Power .................................................................................................................... 16 5.1.3 20dB Bandwidth ......................................................................................................................... 17 5.1.4 99% Bandwidth .......................................................................................................................... 21 5.1.5 Conducted spurious emissions and Frequency Band Edge measured in 100kHz Bandwidth ................................................................................................................................... 23 5.1.6 Spurious Emission ..................................................................................................................... 31 5.1.7 Frequency Separation ................................................................................................................ 32 5.1.8 Number of hopping frequency .................................................................................................... 34 5.1.9 Time of Occupancy .................................................................................................................... 36 5.2 MAINS EMISSIONS................................................................................................. 39 5.2.1 Mains Conducted Emissions ...................................................................................................... 39 Produkte Products Prüfbericht - Nr.: Test Report No. 10052847 001 Seite 4 von 45 Page 4 of 45 6. SAFETY HUMAN EXPOSURE ................................................................................... 40 6.1 RADIO FREQUENCY EXPOSURE COMPLIANCE ......................................................... 40 6.1.1 Electromagnetic Fields ............................................................................................................... 40 7. PHOTOGRAPHS OF THE TEST SET-UP ..................................................................... 41 8. LIST OF TABLES ................................................................................................... 45 9. LIST OF PHOTOGRAPHS......................................................................................... 45 Produkte Products Prüfbericht - Nr.: Test Report No. 10052847 001 Seite 5 von 45 Page 5 of 45 1. General Remarks 1.1 Complementary Materials The following attachments are integral parts of this test report: Appendix P: Photo Documentation (File Name: 10052847APPENDIX P) Appendix D: Test Resu…

Text truncated - open the document above for the full version.

Test Report

Test Report No.10052847 10052848 001 Appendix D: Radiated and Mains Spurious Emission Data (File: 10052847 10052848AppendixD) Contents Spurious Emissions, Band Edges, 2.35-2.5G ............................................................................................. 2 Spurious Emissions, TX Mode, 1-18G ..................................................................................................... 10 Spurious Emissions, TX Mode, 18-26G ................................................................................................... 22 Spurious Emissions, TX Mode, 30M-1G ................................................................................................. 34 Spurious Emissions, RX Mode, 1-18G .................................................................................................... 36 Spurious Emissions, RX Mode, 18-26G .................................................................................................. 38 Spurious Emissions, RX Mode, 30M-1G ................................................................................................. 40 Spurious Emissions, Mains, 150kHz - 30MHz ......................................................................................... 42 Spurious Emissions, Band Edge, 2.35-2.5G 2 Spurious Emissions, Band Edges, 2.35-2.5G Radiated Bandedge (GFSK) Low Channel (Hor) Spurious Emissions, Band Edge, 2.35-2.5G 3 Low Channel (Ver) Spurious Emissions, Band Edge, 2.35-2.5G 4 Radiated Bandedge (GFSK) High Channel (Hor) Spurious Emissions, Band Edge, 2.35-2.5G 5 High Channel (Ver) Spurious Emissions, Band Edge, 2.35-2.5G 6 Radiated Bandedge (8DPSK) Low Channel (Hor) Spurious Emissions, Band Edge, 2.35-2.5G 7 Low Channel (Ver) Spurious Emissions, Band Edge, 2.35-2.5G 8 Radiated Bandedge (8DPSK) High Channel (Hor) Spurious Emissions, Band Edge, 2.35-2.5G 9 High Channel (Ver) Spurious Emissions, TX Mode, 1-18G 10 Spurious Emissions, TX Mode, 1-18G Service No.: 114037719-NCC Test Distance: 3m Test Standard: NCC Above 1G PEAK Ant. Polarization: Horizontal Test item: Radiation Emission Test Time: 2015/8/13 17:07:54 Applicant: Zeroplus Test Rating: DC 5V Product: Controller Adapter Temp.( °C °C°C °C)/Hum.(%): 21(°C °C°C °C)/52% Model No.: P3 to P4 Controller Adapter Test Engineer: Hugo Chang Test Mode: 1DH5-2402-TX Remark: POWER=14 No. Frequency (MHz) Factor (dB/m) Reading (dBuV) Level (dBuV/m) Limit (dBuV/m) Margin (dB) Det. Height (cm) Azimuth (。 。。 。) Remark 1 4804.000 -2.35 57.72 55.37 74.00 -18.63 peak 100 313 2 4804.000 -2.35 51.72 49.37 54.00 -4.63 AVG 100 313 3 5930.000 3.62 47.16 50.78 74.00 -23.22 peak 100 127 4 7206.000 5.78 49.67 55.45 74.00 -18.55 peak 100 321 5 7206.000 5.78 43.24 49.02 54.00 -4.98 AVG 100 321 Tel:+886-2172-7000 fax:+886-2528-0018 11F., No.758, Sec.4 Bade Road. Songshan Dist, Taipei City 105 TUV Taiwan Spurious Emissions, TX Mode, 1-18G 11 Service No.: 114037719-NCC Test Distance: 3m Test Standard: NCC Above 1G PEAK Ant. Polarization: Vertical Test item: Radiation Emission Test Time: 2015/8/13 17:08:57 Applicant: Zeroplus Test Rating: DC 5V Product: Controller Adapter Temp.(°C °C°C °C)/Hum.(%): 21(°C °C°C °C)/52% Model No.: P3 to P4 Controller Adapter Test Engineer: Hugo Chang Test Mode: 1DH5-2402-TX Remark: POWER=14 No. Frequency (MHz) Factor (dB/m) Reading (dBuV) Level (dBuV/m) Limit (dBuV/m) Margin (dB) Det. Height (cm) Azimuth (。 。。 。) Remark 1 4804.000 -2.35 48.78 46.43 74.00 -27.57 peak 2 5879.000 3.30 46.42 49.72 74.00 -24.28 peak 100 222 3 7206.000 5.78 44.82 50.60 74.00 -23.40 peak Tel:+886-2172-7000 fax:+886-2528-0018 11F., No.758, Sec.4 Bade Road. Songshan Dist, Taipei City 105 TUV Taiwan Spurious Emissions, TX Mode, 1-18G 12 Service No.: 114037719-NCC Test Distance: 3m Test Standard: NCC Above 1G PEAK Ant. Polarization: Horizontal Test item: Radiation Emission Test Time: 2015/8/13 17:12:12 Applicant: Zeroplus Test Rating: DC 5V Product: Controller Adapter Temp.(°C °C°C °C)/Hum.(%): 21(°C °C°C °C)/52% Model No.: P3 to P4 Controller Adapter Test Engineer: Hugo Chang Test Mode: 1DH5-2441-TX Remark: POWER=14 No. Frequency (MHz) Factor (dB/m) Reading (dBuV) Level (dBuV/m) Limit (dBuV/m) Margin (dB) Det. Height (cm) Azimuth (。 。。 。) Remark 1 4882.000 -2.16 57.31 55.15 74.00 -18.85 peak 100 321 2 4882.000 -2.16 51.55 49.39 54.00 -4.61 AVG 100 321 3 6151.000 4.67 45.97 50.64 74.00 -23.36 peak 100 329 4 7323.000 6.13 48.39 54.52 74.00 -19.48 peak 100 337 5 7323.000 6.13 42.54 48.67 54.00 -5.33 AVG 100 337 Tel:+886-2172-7000 fax:+886-2528-0018 11F., No.758, Sec.4 Bade Road. Songshan Dist, Taipei City 105 TUV Taiwan Spurious Emissions, TX Mode, 1-18G 13 Service No.: 114037719-NCC Test Distance: 3m Test Standard: NCC Above 1G PEAK Ant. Polarization: Vertical Test item: Radiation Emission Test Time: 2015/8/13 17:13:15 Applicant: Zeroplus Test Rating: DC 5V Product: Controller Adapter Temp.(°C °C°C °C)/Hum.(%): 21(°C °C°C °C)/52% Model No.: P3 to P4 Controller Adapter Test Engineer: Hugo Chang Test Mode: 1DH5-2441-TX Remark: POWER=14 No. Frequency (MHz) Factor (dB/m) Reading (dBuV) Level (dBuV/m) Limit (dBuV/m) Margin (dB) Det. Height (cm) Azimuth (。 。。 。) Remark 1 4882.000 -2.16 48.01 45.85 74.00 -28.15 peak 2 6032.000 4.21 46.09 50.30 74.00 -23.70 peak 100 205 3 7323.000 6.13 44.88 51.01 74.00 -22.99 peak Tel:+886-2172-7000 fax:+886-2528-0018 11F., No.758, Sec.4 Bade Road. Songshan Dist, Taipei City 105 TUV Taiwan Spurious Emissions, TX Mode, 1-18G 14 Service No.: 114037719-NCC Test Distance: 3m Test Standard: NCC Above 1G PEAK Ant. Polarization: Horizontal Test item: Radiation Emission Test Time: 2015/8/13 17:03:27 Applicant: Zeroplus Test Rating: DC 5V Product: Controller Adapter Temp.(°C °C°C °C)/Hum.(%): 21(°C °C°C °C)/52% Model No.: P3 to P4 Controller Adapter Test Engineer: Hugo Chang Test Mode: 1DH5-2480-TX Remark: POWER=14 No. Frequency (MHz) Factor (dB/m) Reading (dBuV) Level (dBuV/m) Limit (dBuV/m) Margin (dB) Det. Height (cm) Azimuth (。 。。 。) Remark 1 4960.000 -1.97 57.79 55.82 74.00 …

Text truncated - open the document above for the full version.

Test Setup Photos

Produkte Products Prüfbericht - Nr.: Test Report No. 10046598 001 Seite 41 von 45 Page 41 of 45 7. Photographs of the Test Set-Up Photograph 1: Set-up for Spurious Emissions (Front View) Produkte Products Prüfbericht - Nr.: Test Report No. 10046598 001 Seite 42 von 45 Page 42 of 45 Photograph 2: Set-up for Spurious Emissions (Back View 1) Produkte Products Prüfbericht - Nr.: Test Report No. 10046598 001 Seite 43 von 45 Page 43 of 45 Photograph 3: Set-up for Spurious Emissions (Back View 2) Photograph 4: Set-up for Conducted testing Produkte Products Prüfbericht - Nr.: Test Report No. 10046598 001 Seite 44 von 45 Page 44 of 45 Photograph 5: Set-up for for Mains Conducted testing Back Photograph 6: Set-up for for Mains Conducted testing Front

Contact Information

Applicant

Tim Huang(Manger)
[email protected]+886 2 66202225Fax: +886 2 22235626

Test Firm

TUV Rheinland Taiwan Ltd.Spring Wang
[email protected]886-2-2172-7000Fax: 886-2-2528-0018

Technical Specifications

#Rule PartsFrequency RangePower Output
115C2.40 GHz - 2.48 GHz75.00 µW
Confidentiality
Long Term
Grant Notes
Output power listed is conducted.
