2AJJB-E2GEN2Podcast Console

Layout - 14 -- 13 -- 16 -- 17 - Beschreibung Der Maonocaster E2 Gen2 ist eine verbesserte Version unseres beliebten Podcast- und Streaming-Audiomis- chpults, dem E2. Er verfügt jetzt über zwei XLR-Mikrofoneingänge mit dedizierten Reglern für die Aufnahme zu zweit, einen Direktmonitor-Schalter und zwei Stummschalttasten, um die Benutzerfreundlichkeit weiter zu verbessern und Arbeitsabläufe zu optimieren. Der E2 Gen2 unterstützt Bluetooth, AUX-Eingang und Musikin- strumente für Hintergrundmusik. Er enthält auch acht programmierbare Soundpads, um die Kreativität bei der Inhaltserstellung zu fördern. Ob erfahrener Podcaster, Streamer, Musiker oder Content Creator, der die Welt des Audios erkundet – der Maonocaster E2 Gen2 ist Ihr ultimativer Begleiter. Produkteigenschaften • Dual-XLR-Mikrofoneingang für zwei Gäste • Instrumenten- und AUX-Eingang zur Bereicherung Ihres Inhalts • Leistungsstarker Mikrofonvorverstärker mit +60dB • Unabhängige Mikrofon- und Begleitlautstärkeregelung • Sidechain-Funktion zur Betonung der Stimme • Fortschrittlicher Rauschunterdrückungsalgorithmus zur Reduzierung von Umgebungsgeräuschen • Zwei analoge und ein USB-Ausgang für das Streaming auf mehrere Geräte • USB-C für einfachere Verbindung mit dem Computer und zum Laden • Kompatibel mit Windows und macOS • Eingebaute Batterie, bis zu 8 Stunden netzunabhängiger Betrieb • Unterstützung von +48V Phantomspeisung für XLR-Kondensatormikrofone • 12-stufige Auto-Ton-Kontrolle für genauere Stimmwiedergabe Anwendungen Aufnahme, Podcasting, Streaming und Gaming auf Computern, Tablets und Smartphones. Kompatibel mit gängiger Aufnahme- und Streaming-Software. 8. Hintergrundbeleuchtungsschalter Um die Tastenbeleuchtung ein- oder auszuschalten, halten Sie die Einschalttaste länger als eine Sekunde gedrückt. Wenn die Beleuchtung ausgeschaltet ist, bleiben die Funktionstasten weiterhin funktionsfähig. 9. Ein-/Ausschalten Um das Gerät ein- oder auszuschalten, halten Sie die Einschalttaste 3 Sekunden lang gedrückt. 10. 3,5mm-Kopfhöreranschlüsse Schließen Sie Ihre Kopfhörer oder Headsets mit einem 3,5mm TRS- oder TRRS-Stecker an. Bitte beachten Sie, dass der Mikrofoneingang des Headsets nicht unterstützt wird. Die beiden Anschlüsse befinden sich auf der Vorderseite des Geräts. 1. XLR-Eingang 1 (Mikrofoneingang) Eingang 1 akzeptiert XLR- oder ¼" (6,35mm) Stecker-Mikrofoneingang. Bitte schalten Sie den entsprechenden 48V-Phantomspeisungsschalter (13) für Kondensatormikrofone ein. 2. XLR-Eingang 2 (Mikrofon- und Instrumenteneingang) und High-Z-Schalter Eingang 2 akzeptiert XLR-Mikrofoneingang oder ¼" (6,35mm) Stecker-Instrumenteneingang. Bitte schalten Sie den entsprechenden 48V-Phantomspeisungsschalter (13) für Kondensatormikrofone ein oder schalten Sie den High-Z-Schalter für Instrumenten-Pegelgeräte auf ON. 3. AUX-In Schließen Sie externe Audioquellen an, um während des Streamings und der Aufnahme Hintergrundmusik über ein 3,5mm TRS-zu-TRS-Audiokabel einfach abzuspielen. 4. 3,5mm Line-Out Kann zum Anschluss an einen aktiven Lautsprecher oder ein anderes Audiogerät verwendet werden. Erfordert ein 3,5mm TRS-zu-TRS-Kabel. 5. 3,5mm TRRS Stream-Out Diese Schnittstelle verbindet sich mit einem Smartphone mit Kopfhöreranschluss zum Aufzeichnen oder Streamen. Erfordert ein 3,5mm TRRS-zu-TRRS-Kabel. 6. USB-C-Daten Unterstützt die Datenübertragung mit PC und mobilen Geräten. Beim Anschluss an ein mobiles Gerät muss Ihr mobiles Gerät das Standard-UAC (USB Audio Class) Protokoll unterstützen. Zusätzlich können bestimmte Smartphone-Modelle geladen werden, wenn der E2 Gen 2 an eine externe Stromversorgung angeschlossen ist. Hinweis: (1) Android-Telefone müssen die USB-Host (OTG)-Funktion unterstützen und aktiviert haben. (2) iPhones mit Lightning-Anschluss benötigen einen Lightning-auf-USB-Kamera-Adapter von Apple, um eine Verbindung zum E2 Gen2 herzustellen. 7. DC⎓5V Schnittstelle Diese Schnittstelle dient nur zur Stromversorgung und zum Laden. Beim Einsatz eines kompatiblen mobilen Geräts können Sie eine externe Stromquelle anschließen, um sowohl das mobile Gerät als auch den E2 Gen2 zu betreiben. Bitte verwenden Sie ein Netzteil mit einer Leistung von 5V⎓2A. 11/12. XLR-Eingangsgain-Regler, Fader und Stummschaltung Drehen Sie zuerst den Gain-Regler nach links und rechts, um den Eingangsgain zu steuern. Schieben Sie dann den Fader, um die Lautstärke zu regeln. Die Pegelanzeige (29) zeigt den Signalpegel an, wobei Rot ein Übersteuern anzeigt, was zu verzerrtem Audio führen kann. Hinweis: 1. Ein niedriger Gain verringert die Menge des aufgenommenen Umgebungsgeräuschs. 2. Um die beste Audioqualität zu erzielen, halten Sie die Pegelanzeige im grünen und orangen Bereich. 13. 48V Phantomspeisungsschalter Drücken Sie den entsprechenden 48V-Schalter für Kondensatormikrofone, da diese normalerweise Phantoms- peisung benötigen, um ordnungsgemäß zu funktionieren. Es ist wichtig zu beachten, dass das Einschalten der Phantomspeisung, wenn sie nicht benötigt wird, Ihr Mikrofon beschädigen kann. Wenn Sie sich nicht sicher sind, welchen Mikrofontyp Sie haben, wenden Sie sich am besten an den Hersteller zur Bestätigung. Ausgewählte Maono XLR-Kondensatormikrofone: PM320, PM350, PM500, A03Pro Ausgewählte Maono XLR-Dynamikmikrofone: PD80, PD100, PD100X, PD200X, PD300X, PD400X, HD300 14. Equalizer Der Equalizer passt den Frequenzgang der Mikrofon- und Instrumenteneingänge an und ermöglicht es Ihnen, bestimmte Frequenzen zu verstärken oder zu reduzieren, um den Klang zu verbessern oder zu verändern. 15. Musikpegel Um den Pegel des Audioeingangs von 3,5mm AUX-In- und Bluetooth-Quellen zu steuern, drehen Sie einfach den Regler. Für eine genauere Steuerung empfehlen wir, jeweils nur eine Art von Eingang zu verwenden. 16. Bluetooth-Taste Um die Bluetooth-Konnektivität zu aktivieren oder zu deaktivieren, halten Sie die Bluetooth-Taste gedrückt. Wenn Bluetooth im Pairing-Modus ist, blinkt die Hintergrundbeleuchtung. Nach erfolgreicher Verbindung bleibt die Hintergrundbeleuc…

Text truncated - open the document above for the full version.

SHENZHENMAONOTECHNOLOGYCO.,LTD FederalCommunicationsCommission AuthorizationandEvaluationDivision 7435OaklandMillsRoad Columbia,MD21046 USA Date:August1,2024 FCCID:2AJJB-E2GEN2 Ref.#1:AttestationStatementsPart2.911(d)(5)(i)Filing SHENZHENMAONOTECHNOLOGYCO.,LTDcertifiesthattheequipmentfor whichauthorizationissoughtisnot“covered”equipmentprohibitedfromreceivingan equipmentauthorizationpursuanttosection2.903oftheFCCrules. Ref.#2:AttestationStatementsPart2.911(d)(5)(ii)Filing SHENZHENMAONOTECHNOLOGYCO.,LTDcertifiesthat,asofthedateofthe filingoftheapplication,theapplicantisnotidentifiedontheCoveredListasanentity producing“covered”equipment. Applicant: SHENZHEN MAONO TECHNOLOGY CO., LTD Address:No.1307,13th Floor, Building 4,Phase II of Tianan Yungu Industrial Park,Gangtou Community,Bantian Street,Longgang District,Shenzhen,China Contact Person:Jennifer wang Tel.:0755-82934327 Email: [email protected] Sincerely, Signature:

SHENZHENMAONOTECHNOLOGYCO.,LTD OfficeofEngineeringTechnology FederalCommunicationsCommission 7435OaklandMillsRoad Columbia,MD21046 USA Date:August1,2024 Subject;RequestforConfidentiality FCCID:2AJJB-E2GEN2 ToWhomItMayConcern, PursuanttotheprovisionsoftheCommission’srulesTitle47Sections§0.457and§0.459,we arerequestingtheCommissiontowithholdthefollowingattachment(s)asconfidential documentsfrompublicdisclosureindefinitely. Thesedocumentscontaindetailedsystemandequipmentdescriptionsandareconsideredas proprietaryinformationinoperationoftheequipment.Thepublicdisclosureofthese documentsmightbeharmfultoourcompanyandwouldgivecompetitorsanunfairadvantage inthemarket. SchematicDiagram BlockDiagram OperationalDescription Inadditionaltoabovementioneddocuments,inordertocomplywiththemarketingregulations inTitle47CFR§2.803andtheimportationrulesinTitle47CFR§2.1204,whileensuringthat businesssensitiveinformationremainsconfidentialuntiltheactualmarketingofnewly authorizeddevices,werequestShortTermConfidentialityofthefollowingattachment(s); ExternalPhotos TestSetupPhotos InternalPhotos UserManual For45days,pursuanttoPublicNoticeDA04-1705. OR For180dayspursuanttoKDB726920D01. Itisourunderstandingthatallmeasurementtestreports,FCCIDlabelformatand correspondenceduringthecertificationreviewprocesscannotbegrantedasconfidential documentsandthisinformationwillbeavailableforpublicreviewoncethegrantofequipment authorizationisissued. Sincerely, Signature: Name:Jenniferwang Title:Manager

SHENZHENMAONOTECHNOLOGYCO.,LTD ModelConfirmationLetter We,SHENZHENMAONOTECHNOLOGYCO.,LTDcertifytheproduct: PodcastConsole ModelNo.: E2Gen2,E2Gen2S,E2Gen2A,E2Gen2B,E2Gen2C,E2Gen2Lite E2Gen2Pro,E2Gen2Ultra,E2Gen2Plus,E2Gen2Neo,E2Gen3,E2Gen3A,E2Gen3B Theirelectricalcircuitdesign,layout,componentsusedandinternalwiringareidentical, Onlythecolorisdifferent. Signiture: GranteeContact:Jenniferwang CompanyName:SHENZHENMAONOTECHNOLOGYCO.,LTD Date:August1,2024

Summary InvertedFAntennaSpecification AntennaTypePIFA ModelName2.4GANT Center Frequency HorizontalVertical 2400MHz2450MHz2500MHz2400MHz2450MHz2500MHz -1.26-0.76-0.58-5.25-2.46-1.86 MAX.Gain-0.58dBi PolarizationHorizontalandVertical AzimuthBeam Pattern Omni-directional Impedance50Ohm AntennaLength15.2mm Manufacturer GuangdongDingchuangSmartManufacturingCompanyLimited Manufacturer's address Room401,Building8,FenggangTiananDigitalCity,No.208, FenggangSection,DongshenRoad,FenggangTown,DongguanCity, GuangdongProvince Antenna Photo &Length (mm) PCB antenna Horizontal:2400MHz2450MHz2500MHz Power(dBm) Max:0Min:-40Scale:5/div Frequency （MHz） Gain(dB) MaxMinAvg 2400-1.26174-30.0801-7.18716 2450-0.765802-36.5604-7.48023 2500-0.585582-22.0315-6.59127 Vertical:2400MHz2450MHz2500MHz Power(dBm) Max:0Min:-30Scale:5/div Frequency （MHz） Gain(dB) MaxMinAvg 2400-5.2537-22.1424-12.4294 2450-2.4652-24.5837-10.4702 2500-1.86120-29.5214-9.20432

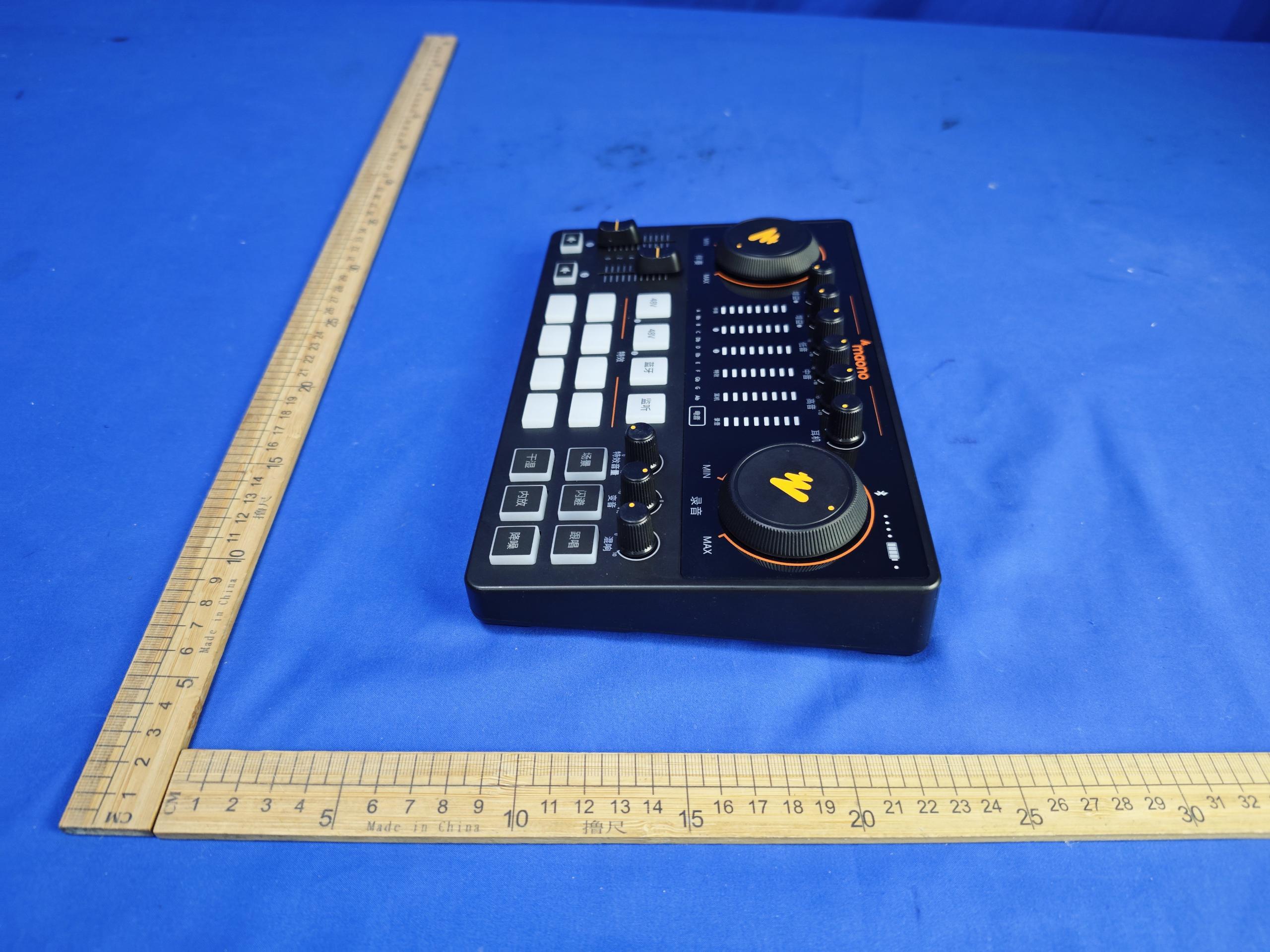

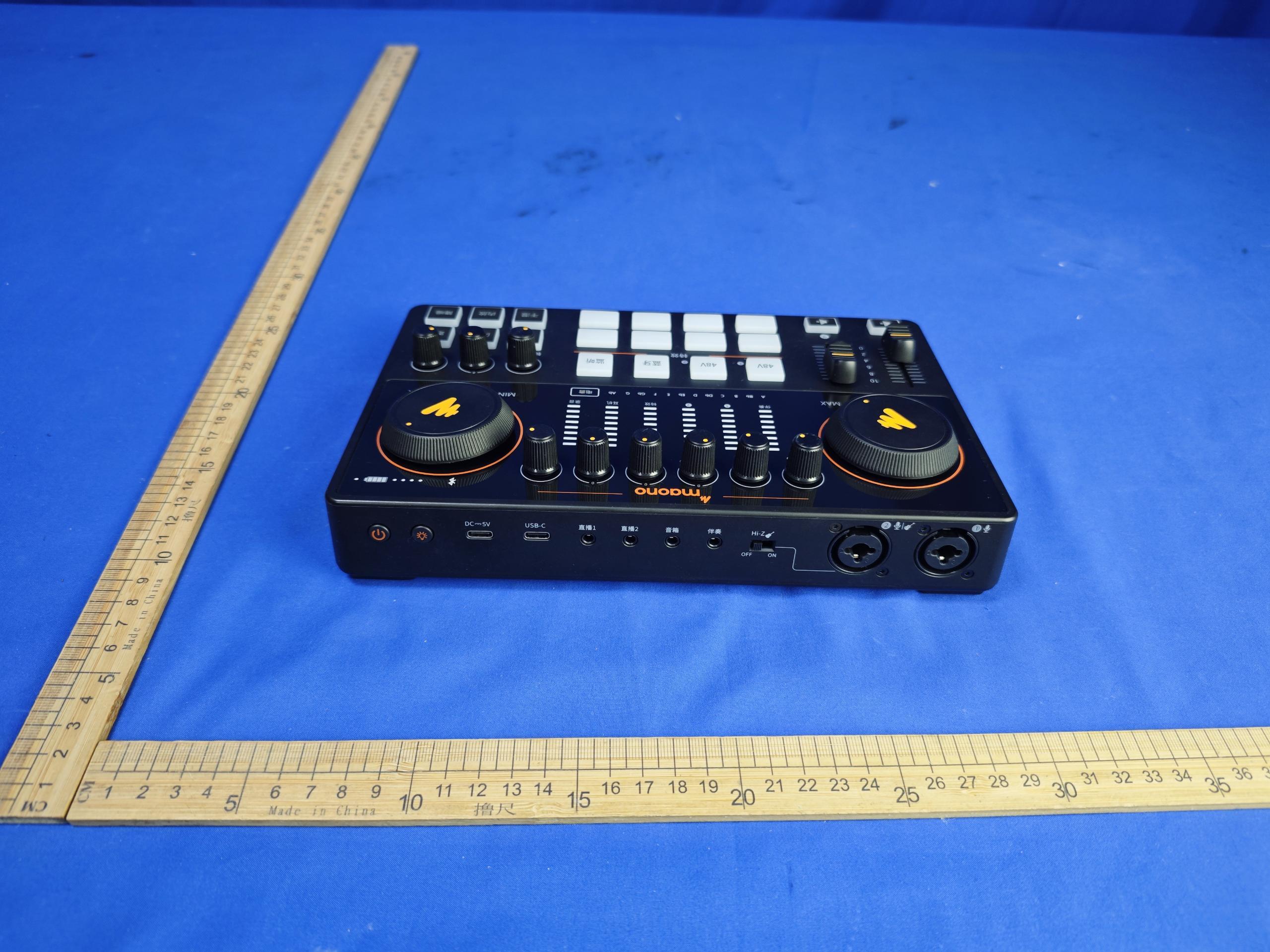

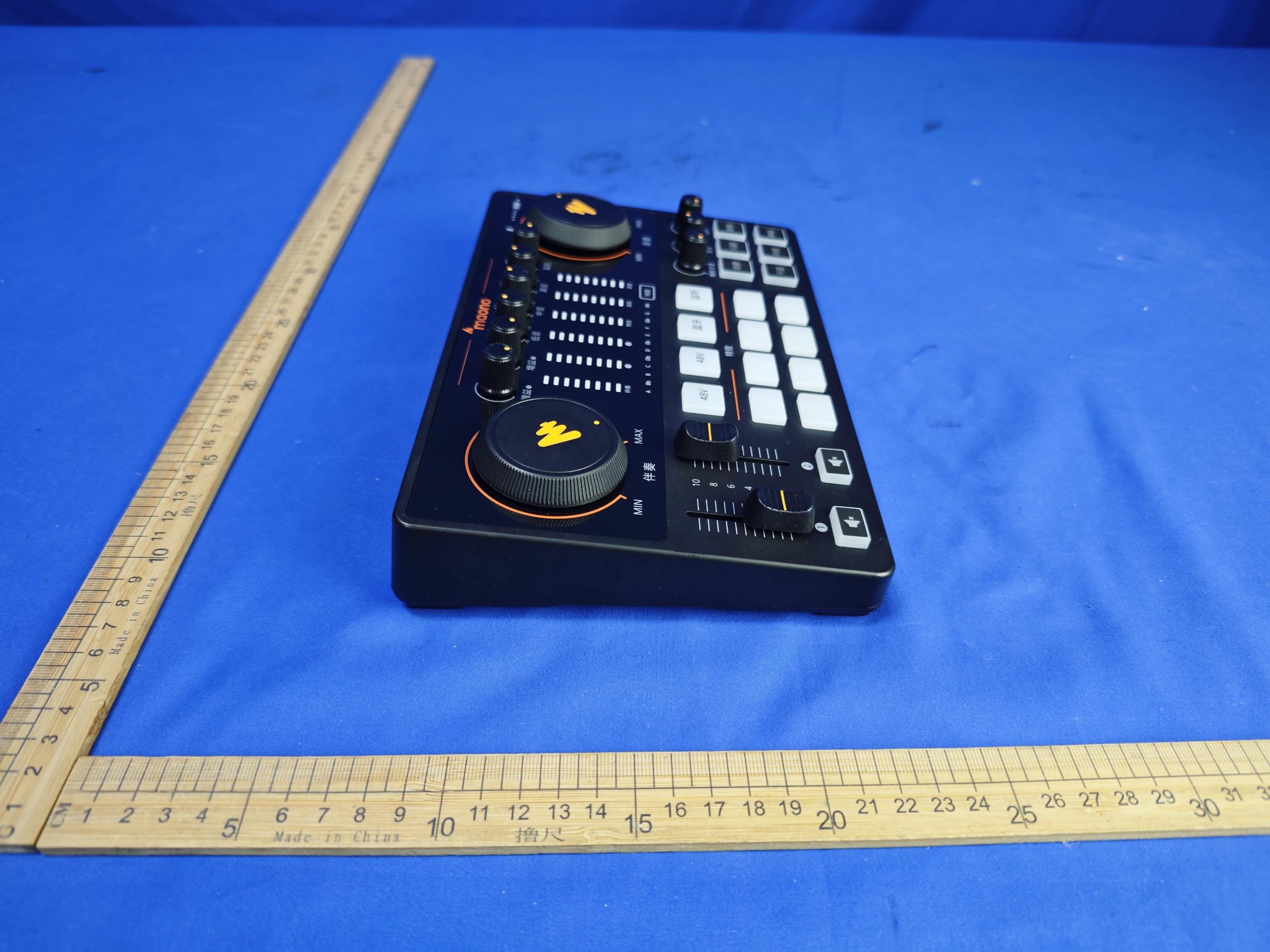

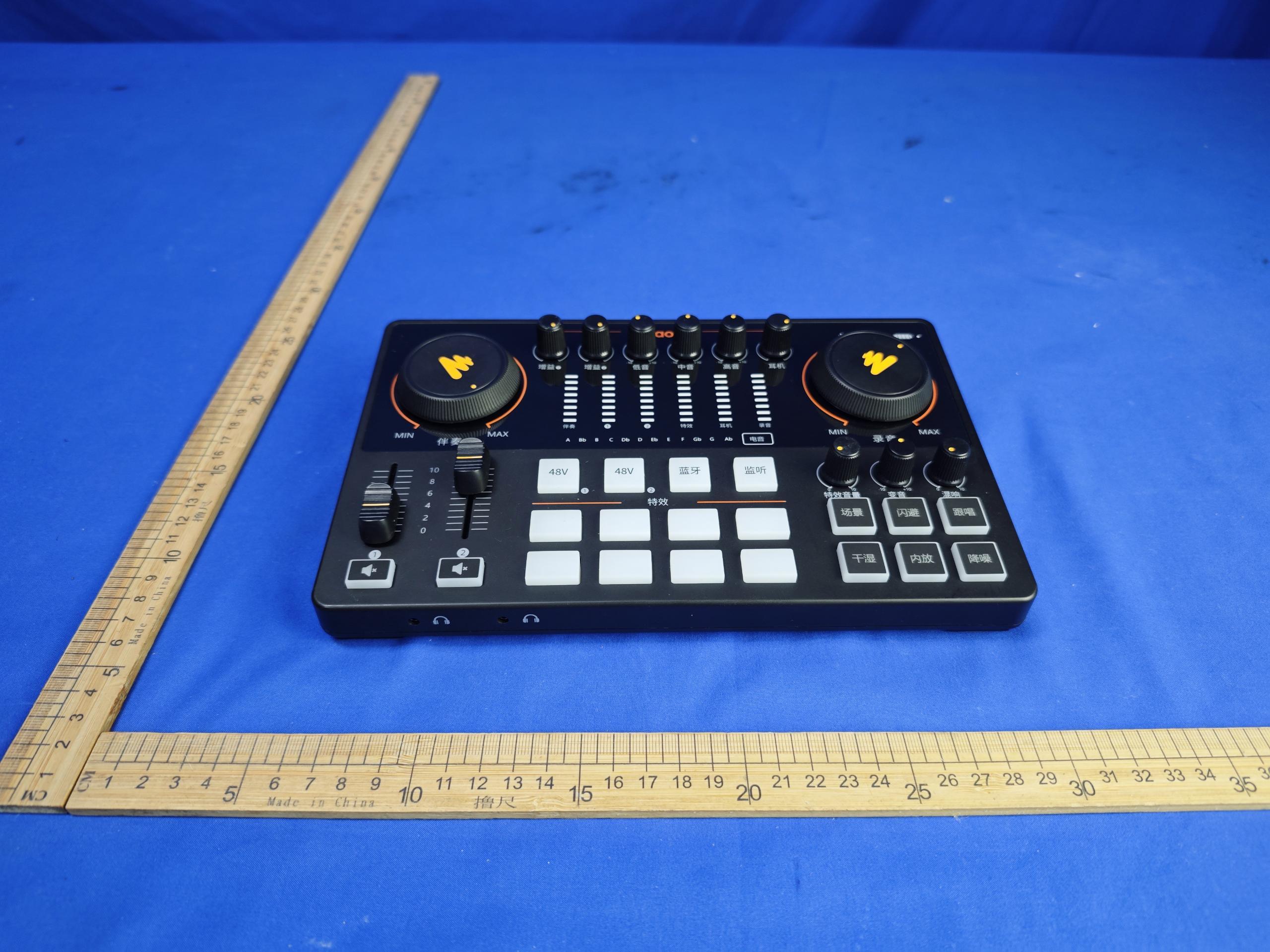

Externalphotos

直播声卡 型号: E� Gen� 中国制造 FCC ID：�AJJB-E�GEN� 制造商:深圳摩罗志远科技有限公司 电池：2000mAh/3.7V，7.4Wh 额定输入: USB 5V 2.0A Podcast Console Model: E� Gen� Made in China FCC ID：�AJJB-E�GEN� Manufacturer: Shenzhen Maono Technology Co.,Ltd Battery: 2000mAh/3.7V，7.4Wh Power Input: USB 5V 2.0A ��.�mm ��.�mm ��.�mm ��.�mm 彩盒SN 标签 38.0 mm 20.0 mm 彩盒SN 标签 38.0 mm 20.0 mm E� Gen�铭牌标签�������� ��mm �mm ��mm �mm

Internalphotos ANT

ShenzhenHuaxiaTestingTechnologyCo.,Ltd 1F.,BlockAofTongshengTechnologyBuilding,HuahuiRoad,DalangStreet,LonghuaDistrict, Shenzhen,China Telephone:+86-755-26648640 Fax:+86-755-26648637 Website:www.cqa-cert.com ReportTemplateVersion:V05 ReportTemplateRevisionDate:2021-11-03 RFExposureEvaluationReport Thetestreportiseffectiveonlywithbothsignatureandspecializedstamp,Theresult(s)showninthisreportreferonlyto thesample(s)tested.WithoutwrittenapprovalofCQA,thisreportcan’tbereproducedexceptinfull. ReportNo.:CQASZ20240701312E-02 Applicant: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofApplicant: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark, GangtouCommunity,BantianStreet,LonggangDistrict,Shenzhen,China EquipmentUnderTest(EUT): EUTName:PodcastConsole ModelNo.:E2Gen2,E2Gen2S,E2Gen2A,E2Gen2B,E2Gen2C,E2Gen2Lite E2Gen2Pro,E2Gen2Ultra,E2Gen2Plus,E2Gen2Neo,E2Gen3,E2Gen3A, E2Gen3B TestModelNo.:E2Gen2 BrandName:N/A FCCID:2AJJB-E2GEN2 Standards: 47CFRPart1.1307 47CFRPart2.1093 KDB447498D04InterimGeneralRFExposureGuidancev01 DateofReceipt:2024-07-04 DateofTest: 2024-07-04to2024-07-31 DateofIssue:2024-08-01 TestResult:PASS* *Intheconfigurationtested,theEUTcompliedwiththestandardsspecifiedabove. TestedBy: (LewisZhou) ReviewedBy: (TimoLei) ApprovedBy: (AlexWang) ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:2of7 1Version RevisionHistoryOfReport ReportNo.Version Description IssueDate CQASZ20240701312E-02Rev.01 Initialreport 2024-08-01 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:3of7 2Contents Page 1VERSION............................................................................................................................................................................2 2CONTENTS........................................................................................................................................................................3 ..................................................................................................................................................................................................3 3GENERALINFORMATION..............................................................................................................................................4 3.1CLIENTINFORMATION...................................................................................................................................................4 3.2GENERALDESCRIPTIONOFEUT...................................................................................................................................4 3.3GENERALDESCRIPTIONOFBT......................................................................................................................................4 4SAREVALUATION...........................................................................................................................................................5 4.1RFEXPOSURECOMPLIANCEREQUIREMENT.................................................................................................................5 4.1.1StandardRequirement......................................................................................................................................5 4.1.2Limits....................................................................................................................................................................5 4.1.3EUTRFExposure..............................................................................................................................................7 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:4of7 3GeneralInformation 3.1ClientInformation Applicant: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofApplicant: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark, GangtouCommunity,BantianStreet,LonggangDistrict,Shenzhen,China Manufacturer: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofManufacturer: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark, GangtouCommunity,BantianStreet,LonggangDistrict,Shenzhen,China Factory: GuangdongDingchuangSmartManufacturingCo.,Ltd. AddressofFactory: Room401,Building8,FenggangTiananDigitalCity,No.208,Fenggang Section,DongshenRoad,FenggangTown,DongguanCity,Guangdong Province 3.2GeneralDescriptionofEUT ProductName: PodcastConsole ModelNo.: E2Gen2,E2Gen2S,E2Gen2A,E2Gen2B,E2Gen2C,E2Gen2Lite E2Gen2Pro,E2Gen2Ultra,E2Gen2Plus,E2Gen2Neo,E2Gen3, E2Gen3A,E2Gen3B TestModelNo.: E2Gen2 TradeMark: N/A SoftwareVersion: V1.0.0 HardwareVersion: V1.0.0 PowerSupply: Li-ionbatteryDC3.7V2000mAh,ChargebyDC5Vforadapter 3.3GeneralDescriptionofBT OperationFrequency:2402MHz~2480MHz ModulationType:GFSK,π/4DQPSK TransferRate:1Mbps/2Mbps NumberofChannel:79 ProductType:MobilePortable AntennaType: PCBantenna AntennaGain: -0.58dBi ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:5of7 4SAREvaluation 4.1RFExposureComplianceRequirement 4.1.1StandardRequirement 447498D04InterimGeneralRFExposureGuidancev01 3.2.SARTestReductionGuidance SARtestreductionprocedures[Glossary]allowusingaparticularsetoftestdataasrepresentative ofother,similar,testconditions.Thismaybeappliedfordatawithindifferenttestpositions(e.g.body, head,extremity),wirelessmodes(e.g.Wi-Fi,cellular),andfrequencybands.Thistestreductionprocess providesfortheuseoftestdataforonespecificchannel,whilereferencingtothosedatafordemonstrating complianceinotherrequiredchannelsforeachtestpositionofanexposurecondition,withintheoperating modeofafrequencyband.Thisislimitedspecificallytowhenthereported1-gor10-gSARforthemid- bandorhighestoutputpowerchannelmeetsanyofthefollowingconditions. 4.1.2Limits SAR-basedthresholdsarederivedbasedonfrequency,power,andseparationdistanceoftheRF source.Theformuladefinesthethresholdsingeneralforeitheravailablemaximumtimeaveragedpoweror maximumtime-averagedERP,whicheverisgreater. IftheERPofadeviceisnoteasilydetermined,suchasforaportabledevicewithasmallform factor,theappl…

Text truncated - open the document above for the full version.

ShenzhenHuaxiaTestingTechnologyCo.,Ltd 1F.,BlockAofTongshengTechnologyBuilding,HuahuiRoad,DalangStreet,LonghuaDistrict, Shenzhen,China Telephone:+86-755-26648640 Fax:+86-755-26648637 Website:www.cqa-cert.com ReportTemplateVersion:V05 ReportTemplateRevisionDate:2021-11-03 RFExposureEvaluationReport Thetestreportiseffectiveonlywithbothsignatureandspecializedstamp,Theresult(s)showninthisreportreferonlyto thesample(s)tested.WithoutwrittenapprovalofCQA,thisreportcan’tbereproducedexceptinfull. ReportNo.:CQASZ20240701312E-02 Applicant: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofApplicant: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark, GangtouCommunity,BantianStreet,LonggangDistrict,Shenzhen,China EquipmentUnderTest(EUT): EUTName:PodcastConsole ModelNo.:E2Gen2,E2Gen2S,E2Gen2A,E2Gen2B,E2Gen2C,E2Gen2Lite E2Gen2Pro,E2Gen2Ultra,E2Gen2Plus,E2Gen2Neo,E2Gen3,E2Gen3A, E2Gen3B TestModelNo.:E2Gen2 BrandName:N/A FCCID:2AJJB-E2GEN2 Standards: 47CFRPart1.1307 47CFRPart2.1093 KDB447498D04InterimGeneralRFExposureGuidancev01 DateofReceipt:2024-07-04 DateofTest: 2024-07-04to2024-07-31 DateofIssue:2024-08-01 TestResult:PASS* *Intheconfigurationtested,theEUTcompliedwiththestandardsspecifiedabove. TestedBy: (LewisZhou) ReviewedBy: (TimoLei) ApprovedBy: (AlexWang) ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:2of7 1Version RevisionHistoryOfReport ReportNo.Version Description IssueDate CQASZ20240701312E-02Rev.01 Initialreport 2024-08-01 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:3of7 2Contents Page 1VERSION............................................................................................................................................................................2 2CONTENTS........................................................................................................................................................................3 ..................................................................................................................................................................................................3 3GENERALINFORMATION..............................................................................................................................................4 3.1CLIENTINFORMATION...................................................................................................................................................4 3.2GENERALDESCRIPTIONOFEUT...................................................................................................................................4 3.3GENERALDESCRIPTIONOFBT......................................................................................................................................4 4SAREVALUATION...........................................................................................................................................................5 4.1RFEXPOSURECOMPLIANCEREQUIREMENT.................................................................................................................5 4.1.1StandardRequirement......................................................................................................................................5 4.1.2Limits....................................................................................................................................................................5 4.1.3EUTRFExposure..............................................................................................................................................7 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:4of7 3GeneralInformation 3.1ClientInformation Applicant: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofApplicant: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark, GangtouCommunity,BantianStreet,LonggangDistrict,Shenzhen,China Manufacturer: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofManufacturer: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark, GangtouCommunity,BantianStreet,LonggangDistrict,Shenzhen,China Factory: GuangdongDingchuangSmartManufacturingCo.,Ltd. AddressofFactory: Room401,Building8,FenggangTiananDigitalCity,No.208,Fenggang Section,DongshenRoad,FenggangTown,DongguanCity,Guangdong Province 3.2GeneralDescriptionofEUT ProductName: PodcastConsole ModelNo.: E2Gen2,E2Gen2S,E2Gen2A,E2Gen2B,E2Gen2C,E2Gen2Lite E2Gen2Pro,E2Gen2Ultra,E2Gen2Plus,E2Gen2Neo,E2Gen3, E2Gen3A,E2Gen3B TestModelNo.: E2Gen2 TradeMark: N/A SoftwareVersion: V1.0.0 HardwareVersion: V1.0.0 PowerSupply: Li-ionbatteryDC3.7V2000mAh,ChargebyDC5Vforadapter 3.3GeneralDescriptionofBT OperationFrequency:2402MHz~2480MHz ModulationType:GFSK,π/4DQPSK TransferRate:1Mbps/2Mbps NumberofChannel:79 ProductType:MobilePortable AntennaType: PCBantenna AntennaGain: -0.58dBi ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-02 Page:5of7 4SAREvaluation 4.1RFExposureComplianceRequirement 4.1.1StandardRequirement 447498D04InterimGeneralRFExposureGuidancev01 3.2.SARTestReductionGuidance SARtestreductionprocedures[Glossary]allowusingaparticularsetoftestdataasrepresentative ofother,similar,testconditions.Thismaybeappliedfordatawithindifferenttestpositions(e.g.body, head,extremity),wirelessmodes(e.g.Wi-Fi,cellular),andfrequencybands.Thistestreductionprocess providesfortheuseoftestdataforonespecificchannel,whilereferencingtothosedatafordemonstrating complianceinotherrequiredchannelsforeachtestpositionofanexposurecondition,withintheoperating modeofafrequencyband.Thisislimitedspecificallytowhenthereported1-gor10-gSARforthemid- bandorhighestoutputpowerchannelmeetsanyofthefollowingconditions. 4.1.2Limits SAR-basedthresholdsarederivedbasedonfrequency,power,andseparationdistanceoftheRF source.Theformuladefinesthethresholdsingeneralforeitheravailablemaximumtimeaveragedpoweror maximumtime-averagedERP,whicheverisgreater. IftheERPofadeviceisnoteasilydetermined,suchasforaportabledevicewithasmallform factor,theappl…

Text truncated - open the document above for the full version.

ShenzhenHuaxiaTestingTechnologyCo.,Ltd. 1F.,BlockAofTongshengTechnologyBuilding,HuahuiRoad,DalangStreet,LonghuaDistrict, Shenzhen,China Telephone:+86-755-26648640 Fax:+86-755-26648637 Website:www.cqa-cert.com ReportTemplateVersion:V05 ReportTemplateRevisionDate:2021-11-03 TestReport Thetestreportiseffectiveonlywithbothsignatureandspecializedstamp,Theresult(s)showninthisreportreferonlyto thesample(s)tested.WithoutwrittenapprovalofCQA,thisreportcan’tbereproducedexceptinfull. ReportNo.:CQASZ20240701312E-01 Applicant: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofApplicant: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark,Gang touCommunity,BantianStreet,LonggangDistrict,Shenzhen,China EquipmentUnderTest(EUT): Product: PodcastConsole ModelNo.: E2Gen2,E2Gen2S,E2Gen2A,E2Gen2B,E2Gen2C,E2Gen2Lite E2Gen2Pro,E2Gen2Ultra,E2Gen2Plus,E2Gen2Neo,E2Gen3,E2Gen3A, E2Gen3B TestModelNo.:E2Gen2 BrandName: N/A FCCID: 2AJJB-E2GEN2 Standards:47CFRPart15,SubpartC KDB558074D0115.247MeasGuidancev05r02 ANSIC63.10:2013 DateofReceipt:2024-07-04 DateofTest: 2024-07-04to2024-07-31 DateofIssue:2024-08-01 TestResult:PASS* *Intheconfigurationtested,theEUTcompliedwiththestandardsspecifiedabove. TestedBy: (LewisZhou) ReviewedBy: (TimoLei) ApprovedBy: (AlexWang) ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:2of67 1Version RevisionHistoryOfReport ReportNo.Version Description IssueDate CQASZ20240701312E-01Rev.01 Initialreport 2024-08-01 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:3of67 2TestSummary TestItemTestRequirementTestmethodResult AntennaRequirement47CFRPart15.203/PASS ACPowerLineConducted Emission 47CFRPart15,SubpartCSection 15.207 ANSIC63.10-2013PASS ConductedPeakOutput Power 47CFRPart15.247ANSIC63.10-2013PASS 20dBOccupiedBandwidth47CFRPart15.247ANSIC63.10-2013PASS CarrierFrequencies Separation 47CFRPart15.247ANSIC63.10-2013PASS HoppingChannelNumber47CFRPart15.247ANSIC63.10-2013PASS DwellTime47CFRPart15.247ANSIC63.10-2013PASS PseudorandomFrequency HoppingSequence 47CFRPart15.247ANSIC63.10-2013PASS Band-edgeforRF ConductedEmissions 47CFRPart15.247ANSIC63.10-2013PASS RFConductedSpurious Emissions 47CFRPart15.247ANSIC63.10-2013PASS RadiatedSpurious emissions 47CFRPart15.209ANSIC63.10-2013PASS Restrictedbandsaround fundamentalfrequency (RadiatedEmission) 47CFRPart15.205/15.209ANSIC63.10-2013PASS Remark: Thetestedsample(s)andthesampleinformationareprovidedbytheclient. Tx:InthiswholereportTx(ortx)meansTransmitter. Rx:InthiswholereportRx(orrx)meansReceiver. RF:InthiswholereportRFmeansRadiatedFrequency. CH:InthiswholereportCHmeanschannel. Volt:InthiswholereportVoltmeansVoltage. Temp:InthiswholereportTempmeansTemperature. Humid:InthiswholereportHumidmeanshumidity. Press:InthiswholereportPressmeansPressure. N/A:Inthiswholereportnotapplication ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:4of67 3Contents Page 1VERSION..........................................................................................................................................................................2 2TESTSUMMARY............................................................................................................................................................3 3CONTENTS......................................................................................................................................................................4 4GENERALINFORMATION...........................................................................................................................................5 4.1CLIENTINFORMATION.................................................................................................................................................5 4.2GENERALDESCRIPTIONOFEUT.................................................................................................................................5 4.3ADDITIONALINSTRUCTIONS........................................................................................................................................7 4.4TESTENVIRONMENT...................................................................................................................................................8 4.5DESCRIPTIONOFSUPPORTUNITS...............................................................................................................................8 4.6STATEMENTOFTHEMEASUREMENTUNCERTAINTY....................................................................................................9 4.7TESTLOCATION........................................................................................................................................................10 4.8TESTFACILITY..........................................................................................................................................................10 4.9ABNORMALITIESFROMSTANDARDCONDITIONS......................................................................................................10 4.10OTHERINFORMATIONREQUESTEDBYTHECUSTOMER..........................................................................................10 4.11EQUIPMENTLIST.....................................................................................................................................................11 5TESTRESULTSANDMEASUREMENTDATA.....................................................................................................12 5.1ANTENNAREQUIREMENT..........................................................................................................................................12 5.2CONDUCTEDEMISSIONS............................................................................................................................................13 5.3CONDUCTEDPEAKOUTPUTPOWER.........................................................................................................................17 5.420DBOCCUPIEDBANDWIDTH...................…

Text truncated - open the document above for the full version.

ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:61of67 Above1GHz: 6.2ConductedEmission ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:62of67 7Photographs-EUTConstructionalDetails ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:63of67 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:64of67 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:65of67 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:66of67 ShenzhenHuaxiaTestingTechnologyCo.,Ltd. ReportNo.:CQASZ20240701312E-01 Page:67of67 ***ENDOFREPORT***

ShenzhenHuaxiaTestingTechnologyCo.,Ltd. 1F.,BlockAofTongshengTechnologyBuilding,HuahuiRoad,DalangStreet,LonghuaDistrict, Shenzhen,China Telephone:+86-755-26648640 Fax:+86-755-26648637 Website:www.cqa-cert.com ReportTemplateVersion:V05 ReportTemplateRevisionDate:2021-11-03 TestReport Thetestreportiseffectiveonlywithbothsignatureandspecializedstamp,Theresult(s)showninthisreportreferonlyto thesample(s)tested.WithoutwrittenapprovalofCQA,thisreportcan’tbereproducedexceptinfull. ReportNo.:CQASZ20240701312E-01 Applicant: SHENZHENMAONOTECHNOLOGYCO.,LTD AddressofApplicant: No.1307,13thFloor,Building4,PhaseIIofTiananYunguIndustrialPark,Gang touCommunity,BantianStreet,LonggangDistrict,Shenzhen,China EquipmentUnderTest(EUT): Product: PodcastConsole ModelNo.: E2Gen2,E2Gen2S,E2Gen2A,E2Gen2B,E2Gen2C,E2Gen2Lite E2Gen2Pro,E2Gen2Ultra,E2Gen2Plus,E2Gen2Neo,E2Gen3,E2Gen3A, E2Gen3B TestModelNo.:E2Gen2 BrandName: N/A FCCID: 2AJJB-E2GEN2 Standards:47CFRPart15,SubpartC KDB558074D0115.247MeasGuidancev05r02 ANSIC63.10:2013 DateofReceipt:2024-07-04 DateofTest: 2024-07-04to2024-07-31 DateofIssue:2024-08-01 TestResult:PASS* *Intheco…

Text truncated - open the document above for the full version.
