2BD3N-B20Dash Camera

行车记录仪使用说明书 InstructionsfortheUseofTrafficRecorder 產品特性： 单路4K，双路：前4K后1080P 档案与档案之间无间缝不漏秒 2.86英寸屏 高清广角摄像头 视频文件格式：MP4 內置麦克风（喇叭） 支持边充电边录像功能 支持高容量TF（microSD）内存卡 支持汽车启动时脉冲过压保护功能 内置WIFI功能 支持后拉摄像头功能（选配） 一键紧急数据保护功能 G-sensor撞击感应锁档功能 内置GPS 产品说明 产品结构 1)工作指示灯2)菜单/模式键3)向上键4)向下键 5)TF卡插槽6)复位孔7)电源接口①8)电源键/OK键 9)摄像头10)喇叭11)后拉摄像头接口12)电源接口 ② 一：按键及功能说明 1）工作指示灯 开机后蓝色指示灯点亮，录像时蓝色指示灯闪烁; 2）菜单键/模式键 短按此键调出功能设置菜单；连续短按此键可以在各设置间相互切换； 录像过程中短按此键会对当前视频文件加锁，保存为不可删除文件 长按此键在摄像/拍照/回放之间相互切换； 3）向上键 菜单选项中向上选择功能键； 回放状态下此键为快进功能； 录像状态下此键为一键抓拍功能 4）向下键 菜单选项中向下选择功能键； 回放状态下此键为快退功能 录像过程中短按打开或关闭录音功能； 待机状态下长按打开或关闭WiFi功能 5）TF卡插槽 存储卡插槽 6）复位孔 死机复位按键 7）USB电源接口 ① 用于连接外接车充电源给电池充电或提供工作电源； 8）电源键/OK键 短按开机长按关机； 录像和拍照确认键，摄像模式下，短按此键开始录像，再次短按停止录像；拍照模式下短按此 键拍摄照片；菜单模式下为确认键 9）摄像头 取景窗口 10）喇叭 播放视频或者有声文件的扩音孔,操作音提醒 11）后拉摄像头接口 后视镜头视频输入口 12）USB电源接口② 用于连接外接降压线或车充电源给电池充电或提供工作电源； 数据接口：①存储器；②PC摄像头 二：特别功能说明 1）G-sensor功能 当重力加速（1g=9.80米/秒^2）时，机器会自动将事故发生时的视频自动锁档并保存 为不可删除文件； G-sensor重力感应可以在菜单中进行选择，本机设置有：关低中高4档灵敏 度选项，出厂默认为中； 2）一键锁功能 录像过程中短按菜单键，机器会将当前视频加锁保存为不可删除文件，屏幕上会显 示此图标； 3）自动开/关机 支持车载电源汽车启动后自动开机录像，汽车熄火后，自动保存并自动关机； 4）WIFI功能 在待机状态下长按向下键打开或关闭WiFi功能，通过手机专用APP即可连接并对本机进行 手机操作。 或待机模式时按功能按菜单键，进入菜单选项，选择WIFI功能选项并短按OK键确认，进 入WIFI模式，如需要退出WiFi模再次进入菜单选项里面关闭此功能就可以退出 三：应用程序安装和WiFi连接说明： 1）Android智能机请上软件商城直接搜索Roadcam下载安装，IOS智能机或者iPad请上 AppleStore直接搜索Roadcam下载安装。 2）在待机模式时按菜单键，进入菜单选项，选择WIFI功能选项并短按OK键确认，进入WIFI 模式，，屏上会显示SSID热点名称及PWA2密码 3）打开手机上的WiFi连接，手机会自动搜索WiFi热点，搜到SSID热点名称为B20-****输入 密码12345678（初始密码默认为：12345678）点击连接; 4）连上WiFi后就可以点开事先下载好安装好的APP（Roadcam）程序。 5)打开APP程序后,点击下面的黄色的摄像头图标进行连接如下图: 6)连接成功后将看到记录仪的实时画面如下图： 1.记录仪功能设置2.断开设备连接3.录像时间4.图片回放 5.摄像6.视频回放7.拍照8.摄像头切换 四：APP界面图标使用说明： 1.记录仪功能设置图标：点击进入记录仪里面设置各项菜单功能 2.断开设备连接：点击可以断开APP与设备连接 3.录像时间：录像的显示时间 4.图片回放：点击进入可在线阅览拍照图片，并可以下载到手机进行分享 5.摄像：点击可以进行录像或停止 6.视频回放：点击进入可在线阅览视频，并可以下载到手机进行分享 7.拍照：点击可以进行拍照 8.摄像头切换：点击可切换前后摄像头的画面显示 三．五:摄像/拍照基本操作说明： 1）开机与关机 短按电源键开机，电源指示灯会在开机时亮起； 开机后长按电源键关机，此灯熄灭； 2）摄像模式 长按菜单/模式键，切换到摄像模式，短按OK键开始摄像，录像图标会开始闪动，同时蓝 色指示灯开始闪烁，进入录像工作模式； 3）拍照模式 长按菜单/模式键，切换到拍照模式，短按OK键拍照，拍照时屏幕闪烁一次，表示拍照完成。 4）视频/照片回放 长按菜单/模式键，切换到回放模式，屏幕左上角显示回放图标； 短按向上键可以向上选择文件； 短按向下键可以向下选择文件； 短按OK键播放选择的视频文件； 5）菜单设置 短按菜单/模式键调出设定菜单； 通过短按向上或向下键，可以在各设置项中循环上下选择； 选择需要更改的设置项，通过短按OK键进入更改； 6）退出设定菜单 短按菜单/模式键退出设置状态； 六：时间设置 （1）通过连续短按菜单/模式键进入设置项，短按向下键选择日期设置，短按OK键进入，短按 OK键可以在年/月/日/时/分/秒之间相互切换，通过向上键/向下键调整需要数值，短按OK键确 认修改，再短按菜单模式键退出时间设置。 （2）当机器连接WiFi后，时间会自动更新 备注：当使用此产品因操作不当引起当机现象，可按复位键后再开机，即可恢复正常。 七：安装指南 1.关闭汽车发动机。 2.将TF卡插入记录仪卡槽中。 【注意】请使用高速TF卡（C10以上） 3.将记录仪固定于汽车的前挡风玻璃上。 4.将车载充电器插入汽车点烟器中。 注意：如用降压线的把BAT+/点火ACC/GND-3个接口接到中控对应的位置 5.用充电延长线将记录仪的USB接口和车载充电器连接起来。 【注意】布线时可将充电延长线沿汽车挡风玻璃边缘敷设。 6.将后置摄像头安装在车辆后部，安装时注意方向。布线可沿车辆顶棚敷设。安装完成后将后 拉插头接入记录仪后拉接口。 7.调整镜头位置，确保镜头与地面保持水平。 8.发动引擎，检查机器是否已安装正确。 【注意】当机器安装正确，系统工作指示灯点亮；机器启动进入记录状态，录像指示灯闪烁。 请注意检查显示屏上的画面是否正常。 八：后摄像头安装走线示意图（选配） 九：GPS轨迹地图播放器下载 1.PC版进入网站http://www.sunningsoft.com/en/pcgps.html下载； 备注：系统要求：1windows7/8/10操作系统，64位，32位；（Windowsxp不支持） 2.MacOS系统直接在商城搜索：GXplayer下载安装。 下载安装完，打开播放器出现如下界面： 3.安装后打开软件，打开需要播放的视频文件，或者将文件直接拖拽到播放器栏，播放后即可 显示出GPS轨迹； 十：产品规格 产品特点高清摄像头，高清录像 G-sensor内置（车子意外情况下紧急保存，不被删除） 液晶显示屏尺寸2.86寸 镜头140度广角镜头 语言支持多国语言 文件格式MP4 录像分辨率4K/2K/1080P 视频编码格式4K/H.2652K/H.2641080P/H.264 随车开关机支持汽车打火开机，熄火延时关机 年月日分支持 存储卡TF(最大支持128GB) 照相模式1200万 照片格式JPEG 麦克风支持 WIFI功能支持手机连接 后拉摄像头支持（选配） GPS支持 电源接口5V/2.5A 十一：疑难解答： 在正常操作情况下，如果产品出现问题，请参考一下方法解决： 不能拍照、摄像 检查TF卡是否有足夠的空间、是否锁住。 录像时，会自动停止 由于高清视频数据巨大，请使用与SDHC相容的高速TF卡，高速TF卡会有C10的标识。 重播图片和视频时，出現“档案錯誤”提示 TF卡存储资料时发生错误，照成档案不全，请使用摄像机“格式化”功能，重新格式化TF卡。 拍出的影像雾蒙蒙一片 请检查镜头是否有脏物、手指印；进行拍摄前，使用镜头纸擦拭镜头。 拍摄天空、水面等场景时，影像非常黑 在大的反差场景中会影响到摄像机的自动曝光功能，可以通过调整机器设置菜单中的“EV” 值进行修正。 在阴天、室內光源下，顏色表現不夠完美 请检查机器“白平衡“功能时候设置为自动。 图像中有横条纹干扰 这个是由于设置了错误的“光源頻率”而产生的，请根据当地的供电频率，设置为“50Hz” 或者“60Hz”。 当机 当机后请短按复位键进行恢复重启。 ProductFeatures: Singleway4K,doubleway:front2K,back1080p Seamlesssecondsbetweenrecordsandrecords 2.86inchscreen HighDefinitionWideAngleCamera Videofileformat:MP4 Built-inmicrophone(speaker) VideoRecordingFunctionwhileSupportingCharging SupportingHighCapacityTF(MicroSD)MemoryCard SupportingMobileDetectionVideoRecordingFunction SupportingPulseOvervoltageProtectionFunctioninAutomobileStart-up Built-inWIFIfunction Onekeyemergencydataprotectionfunction G-sensorImpactInductionLockFunction IntegratedGPS Productdescription Productstructure 1)Workindicatorlight2)Menu/ModeKey3)Upkey4)Downarrow 5)TFcardslot6)Resethole7)Powerinterface①8)Powerkey/OKkey 9)Camera10)Horn11)Pullbackcamerainterface12)Powerinterface② 一：Keyandfunctiondescription 1)Workindicatorlight Afterturningon,theblueindicatorlightwilllightup,andtheblueindicator lightwillflashduringrecording; 2)Menu/Modekey Shortpressthiskeytoaccessthefunctionsettingsmenu;Pressthiskey continuouslyandbrieflytoswitchbetweenvarioussettings; Shortpressthiskeyduringtherecordingprocesstolockthecurrentvideofile andsaveitasanonremovablefile Longpressthisbuttontoswitchbetweencamera/camera/playback; 3)Upkey Selectthefunctionkeyupfromthemenuoptions; Inplaybackmode,thiskeyisafastforwardfunction; Thisbuttonisaoneclickcapturefunctioninrecordingmode 4)Downarrow Selectthefunctionkeydownfromthemenuoptions; Thiskeyisafastrewindfunctioninplaybackmode Shortpresstoturnonorofftherecordingfunctionduringtherecordingprocess; LongpresstoturnonoroffWiFifunctioninstandbymode 5)TFcardslot Memorycardslot 6)Resethole Crashresetbutton 7)Powerinterface① Usedtoconnectexternalvehiclechargingpowersourcestochargebatteriesor provideworkingpower; 8)Powerkey/OKkey Shortpresstoturnonandlongpresstoturnoff; Recordandtakephotosconfirmationkeys.Incameramode,shortpressthiskeyto startrecording,andthenshortpressagaintostoprecording;Shortpressthisbutton inphotographymodetotakeaphoto;Confirmkeyinmenumode 9)Camera Viewfinderwindow 10)Horn Playvideooraudiofilesthroughthespeakerhole,andusesoundprompts 11)Pullbackcamerainterface Rearviewcameravideoinputport 12)powerinterface② Usedtoconnectexternalstep-downcablesorvehiclechargingpowersourcesto chargebatteriesorprovideworkingpower; Datainterface:①Memory;②PCcamera 二：SpecialFunctionDescription 1)G-sensorfunction 2)Whengravityacceleration(1g=9.80M/S^2),themachinewillautomatically lockthevideofilewhenthea…

Text truncated - open the document above for the full version.

(ShenzhenJushengTimesTechnologyCo.,Ltd) (3/19/2024) EurofinsElectricalandElectronicTestingNA,Inc. 914WestPatapscoAvenue Baltimore,MD21230 RE:AttestationStatementsPart2.911(d)(5)(i)requestfor(2BD3N-B20) [ShenzhenJushengTimesTechnologyCo.,Ltd](“theapplicant”)certifiesthatthe equipmentforwhichauthorizationissoughtisnot“covered”equipmentprohibited fromreceivinganequipmentauthorizationpursuanttosection2.903oftheFCCrules. Sincerely, (CandiceZhou) (ShenzhenJushengTimesTechnologyCo.,Ltd) (12/26/2023) EurofinsElectricalandElectronicTestingNA,Inc. 914WestPatapscoAvenue Baltimore,MD21230 RE:AttestationStatementsPart2.911(d)(5)(ii)requestfor(2BD3N-W2) [ShenzhenJushengTimesTechnologyCo.,Ltd](“theapplicant”)certifiesthat,asofthe dateofthefilingoftheapplication,theapplicantisnotidentifiedontheCoveredListas anentityproducing“covered”equipment. Sincerely, (CandiceZhou)

AttestationStatements (3/19/2024) TO:FederalCommunicationsCommission AuthorizationandEvaluationDivision 7435OaklandMillsRoad Columbia,MD21046,USA RE:AttestationStatementsPart2.911(d)(7)requestfor(2BD3N-B20) ( ShenzhenJushengTimesTechnologyCo.,Ltd .,),theundersigned,herebyauthorize (WeFaSelectionTradeTechnologyCo.,LTD)toactasourdesignatedU.S.agentfor serviceofprocess,(ShenzhenJushengTimesTechnologyCo.,Ltd.,)acceptstomaintain anagentfornolessthanoneyearafterthegranteehasterminatedallmarketingand importationortheconclusionofanyCommission-relatedproceedinginvolvingthe equipment. (WeFaSelectionTradeTechnologyCo.,LTD)acceptstheresponsibilitytoactas designatedU.S.agentforserviceofprocess. ApplicantInformation： Companyname:ShenzhenJushengTimesTechnologyCo.,Ltd., FRN:0034608943 ContactName:CandiceZhou Address:201,Building12,HeshengIndustrialZone,TangweiCommunity,FuhaiStreet,Bao'anDistrict, Shenzhen,China TelephoneNo:0755-23571364 Email:[email protected] Signature [CandiceZhou] U.S.AgentInformation: CompanyName:WeFaSelectionTradeTechnologyCo.,LTD Address:30N.GOULDST.STENSHERIDANWY,SHERIDAN,WY82801,UnitedStates FRN:0033767856 ContactName:JosonYe TelephoneNo:3023719847 Email:[email protected] Signature [JosonYe]

Productdifferencedeclaration MycompanyShenzhenJushengTimesTechnologyCo.,Ltd producedDashCam.ModeB20,B30,W1,J19,J6,J7,W3,L05, L06,A22,S2,Y02,W5.Thesemodelshavethesamepoint.The onlydifferenceistheirappearance. Printedname:ShenzhenJushengTimesTechnologyCo.,Ltd Signature: Date:2024.3.21

ShenzhenJushengTimesTechnologyCo.,Ltd (3/19/2024) EurofinsElectricalandElectronicTestingNA,Inc. 914WestPatapscoAvenue Baltimore,MD21230 RE:CONFIDENTIALITYREQUESTFOR(DashCamera/B20，B30AND2BD3N- B20) ToWhomItMayConcern: Thisletterservesasanofficialrequestforconfidentialityundersections0.457and0.459 ofCFR47.Wehaverequestedthatthe(Blockdiagram,circuitdiagram,operational description,BOM,PCBlayout)requiredtobesubmittedwiththisapplicationbe permanentlywithheldfrompublicreview. SPECIFYREASONFORREQUEST(i.e.theabovedocumentsarecompany proprietaryinformationthatcouldnevergetintothepossessionofyour competition). Pleasecontactmeifthereisanyinformationyoumayneed. Sincerely,

ShenzhenJushengTimesTechnologyCo.,Ltd (3/19/2024) EurofinsElectricalandElectronicTestingNA,Inc. 914WestPatapscoAvenue Baltimore,MD21230 RE:LETTEROFAGENTAUTHORIZATION ToWhomItMayConcern: We,theundersigned,herebyauthorize(ShenzhenGUORENCertificationTechnologyServiceCo., Ltd.)toactonourbehalfinallmattersrelatingtoapplicationforequipmentauthorization, includingthesigningofalldocumentsrelatingtothesematters. Wealsoherebycertifythatnopartytotheapplicationauthorizedhereunderissubjecttothe denialofbenefits,includingFCCbenefits,pursuanttoSection5301oftheAnti-DrugAbuseAct of1988,21U.S.C.853(a). Thisagreementexpiresoneyearfromthecurrentdate. Sincerely,

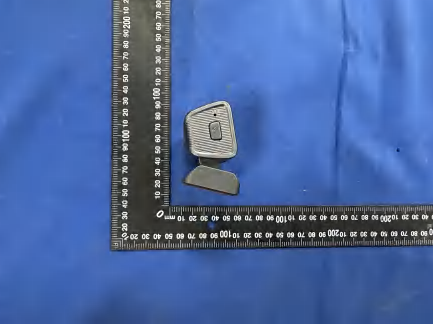

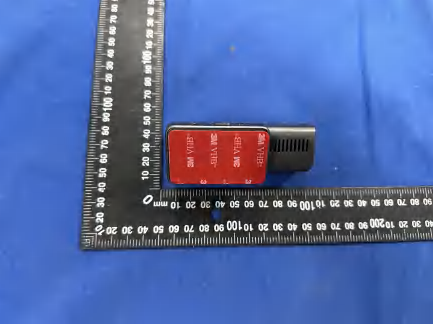

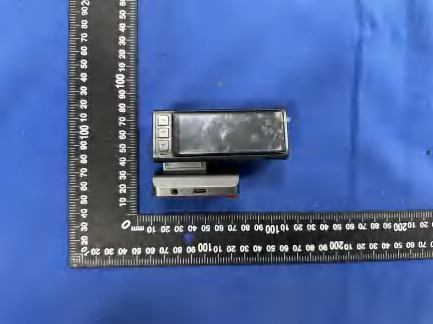

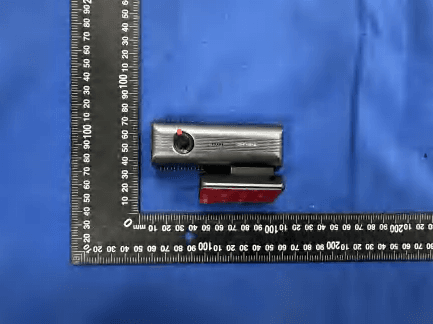

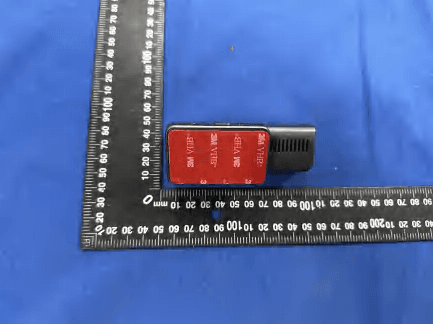

FCCID:2BD3N-B20 ExternalPhotos FCCID:2BD3N-B20 FCCID:2BD3N-B20 FCCID:2BD3N-B20

Model:B20 FCCID:2BD3N-B20 Labellocation

FCCID:2BD3N-B20 InternalPhotos WIFI Antenna FCCID:2BD3N-B20 FCCID:2BD3N-B20

RFExposureevaluation FCCID:2BD3N-B20 1.Reference Accordingto§1.1307(b)(1),systemsoperatingundertheprovisionsofthissection shallbeoperatedinamannerthatensuresthatthepublicisnotexposedtoradio frequencyenergylevelinexcessoftheCommission’sguidelines. Accordingto§1.1310and§2.1091RFexposureiscalculated. KDB447498D01:MobileandPortableDevicesRFExposureProceduresand EquipmentAuthorizationPolicies 2.Limit LimitsforMaximumPermissibleExposure(MPE)/ControlledExposure Frequency Range(MHz) ElectricField Strength(V/m) MagneticField Strength(A/m) PowerDensity (mW/cm²) Averaging Time (minute) LimitsforOccupational/ControlledExposure 0.3–3.0 3.0–30 30–300 300–1500 1500– 100,000 614 1842/f 61.4 / / 1.63 4.89/f 0.163 / / (100)* (900/f 2 )* 1.0 f/300 5 6 6 6 6 6 LimitsforMaximumPermissibleExposure(MPE)/UncontrolledExposure Frequency Range(MHz) ElectricField Strength(V/m) MagneticField Strength(A/m) PowerDensity (mW/cm²) Averaging Time (minute) LimitsforOccupational/ControlledExposure 0.3–3.0 3.0–30 30–300 300–1500 1500– 100,000 614 824/f 27.5 / / 1.63 2.19/f 0.073 / / (100)* (180/f 2 )* 0.2 f/1500 1.0 30 30 30 30 30 F=frequencyinMHz *=Plane-waveequivalentpowerdensity 3.MPECalculationMethod PredicationofMPElimitatagivendistance Equationfrompage18ofOETBulletin65,Edition97-01 S=PG/4πR² Where:S=powerdensity P=powerinputtoantenna G=powergainoftheantennainthedirectionofinterestrelativetoanisotropic radiator R=distancetothecenterofradiationoftheantenna 4.AntennaInformation B20 canonlyuseantennascertificatedasfollowsprovidedbymanufacturer; AntennaNo. ModelNo. ofantenna: Typeofantenna: Gainoftheantenna (Max.) Frequencyrange: 2.4GWIFI/FPCANT1.08dBifor2400-2500MHz 5.ManufacturingTolerance 2.4GHzWIFI(Peak) Frequency (MHz) 11b 241224372462 Target(dBm)14.014.014.0 Tolerance±(dB)1.01.01.0 Frequency (MHz) 11g 241224372462 Target(dBm)13.013.013.0 Tolerance±(dB)1.01.01.0 Frequency (MHz) 11n(HT20) 241224372462 Target(dBm)13.013.013.0 Tolerance±(dB)1.01.01.0 6.StandaloneMPEResult AsdeclaredbytheApplicant,theEUTisawirelessdeviceusedinafixapplication,at least20cmfromanybodypartoftheuserornearbypersons;fromthemaximumEUT RFoutputpower,theminimumseparationdistance,r=20cm,aswellasthegainofthe usedantennarefertoantennainformation,theRFpowerdensitycanbeobtained. ModulationType OutputpowerAntenna Gain (dBi) Antenna Gain (linear) MPE (mW/cm 2 ) MPE Limits (mW/cm 2 ) dBmmW 2.4GWIFI15.031.62281.081.28230.00811.0000 Remark: 1.Outputpower(Peak)includingturn-uptolerance; 2.MPEevaluatedistanceis20cmfromusermanualprovidebymanufacturer. 7.Conclusion ThemeasurementresultscomplywiththeFCCLimitper47CFR2.1091forthe uncontrolledRFExposureofmobiledevice. ----------------THEENDOFREPORT---------------

版本:R-A生效日期：2022-12-21 第 1 页共 5 页 深圳市海瑞泓科技有限公司 ShenzhenHaiRuiHongTechnologyCo.,Ltd. 天线规格书 版本:R-A生效日期：2022-12-21 第 2 页共 5 页 深圳市海瑞泓科技有限公司 ShenzhenHaiRuiHongTechnologyCo.,Ltd. 客户名称:深圳市研诺达科技有限公司 项目名称V109-2.4G天线频段 2.4GHz-2.5GHz 规格描述 □支架+弹片□单弹片□支架+FPC+顶针 □FPC□FM天线□GPS天线 □其它 ☑同轴线 ☑WIFI天线: ☑FPC+线材：0.81总长60mm ☑料号：WF012A-0-60-Z 客户确认 供应商确认 射频确认结构确认审核 马木瑞陈翠马木瑞 联系人马木瑞手机18824399281 电话 0755-27920805 传真 0755-27920806 邮箱[email protected] 地址:深圳市宝安区沙井街道办后亭第二工业区福新大厦B703A 版本:R-A生效日期：2022-12-21 第 3 页共 5 页 1. 测试项目与设备 测试项目设备 1.S11参数 （S-parameter） 1.回波损耗（ReturnLoss） 2.电压驻波比（VSWR） 网络分析仪:AgilentE5071B HP8753D 2.有源测试 （Active） 1.发射功率（TRP） 2.接收灵敏度（TIS） 1.暗室：ETS7x4x3m(3D)Chamber ETS5x3x3m(3D)Chamber 2.综合测试仪:Agilent8960E5515B×2 StarPointSP6011 3.无源测试 （Passive） 1.天线增益（Gain）2.天线效 率（Efficiency） 1.暗室：ETS7x4x3m(3D)Chamber ETS5x3x3m(3D)Chamber 2.网络分析仪：AgilentE5071B HP8753D 2.匹配电路： 版本:R-A生效日期：2022-12-21 第 4 页共 5 页 3：驻波比： WIFI效率和增益： Freq (MHz) Effi (%) Gain (dBi) 2400 35.42 -0.84 2410 40.30 0.68 2420 41.81 0.86 2430 40.41 1.08 2440 40.48 0.92 2450 40.34 -0.88 2460 39.74 -0.72 2470 39.97 -0.92 2480 38.97 -0.22 2490 36.71 -0.21 2500 36.68 -1.13 版本:R-A生效日期：2022-12-21 第 5 页共 5 页 4:.结构图纸

FCCID:2BD3N-B20 TestSetupphotos
