2BSUT-54237Mobile phone

CROSSCALL
Mobile phone - FCC ID 2BSUT-54237 - CROSSCALL
Click to zoom

Application Details

Equipment Class
PCE - PCS Licensed Transmitter held to ear
Date of Grant
Feb 28, 2026
Application Purpose
Original Equipment
Equipment Note
Mobile phone
Frequency Range
699.70000000 - 715.30000000
Company
CROSSCALL
Country
France

Documents & Files

Select a file to view

Users Manual

↗

Attestation Statements

↗
↗
↗

Cover Letter(s)

↗
↗
↗

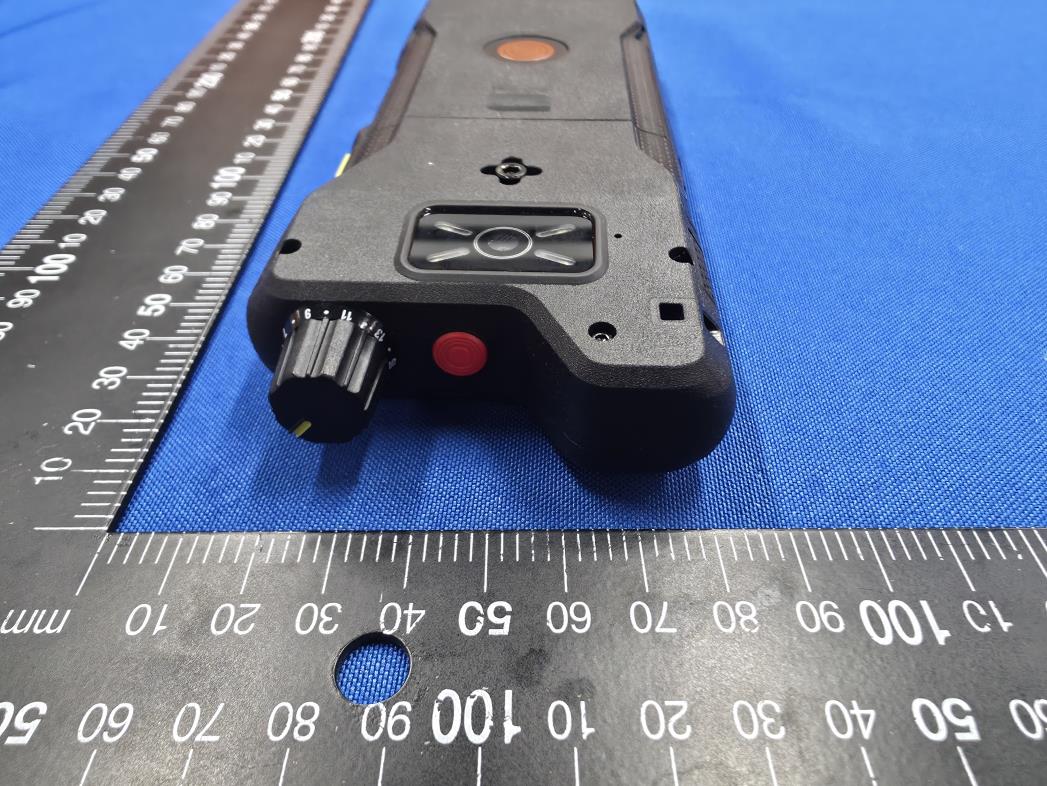

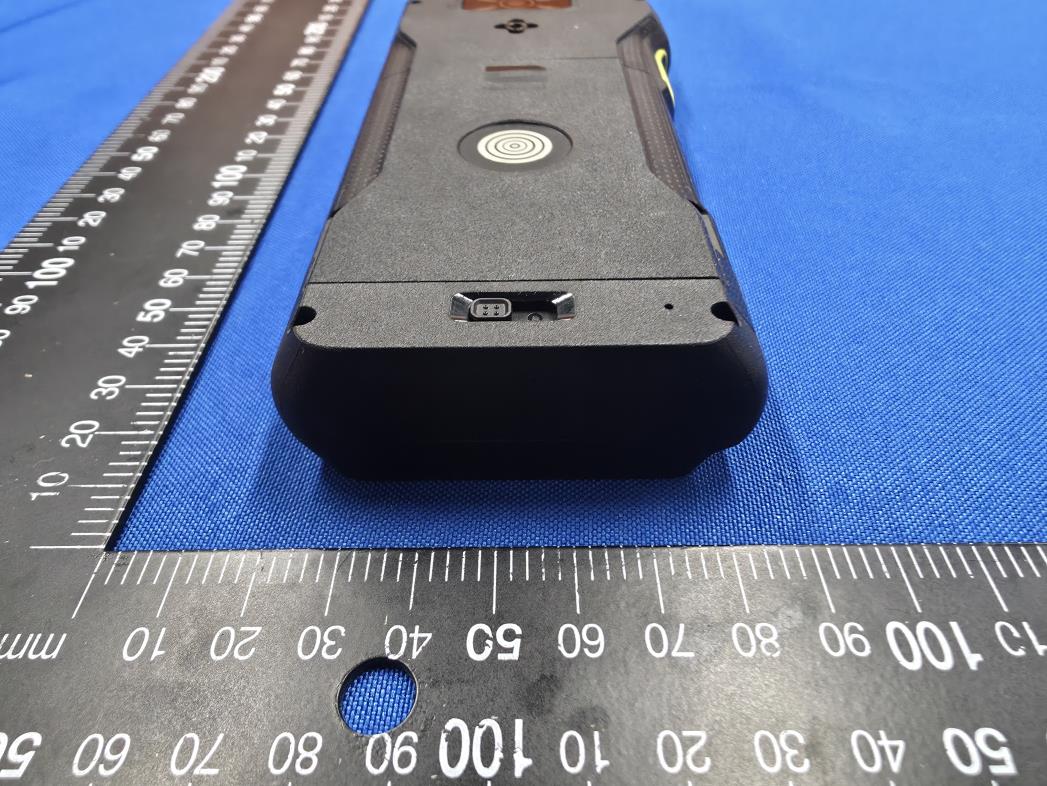

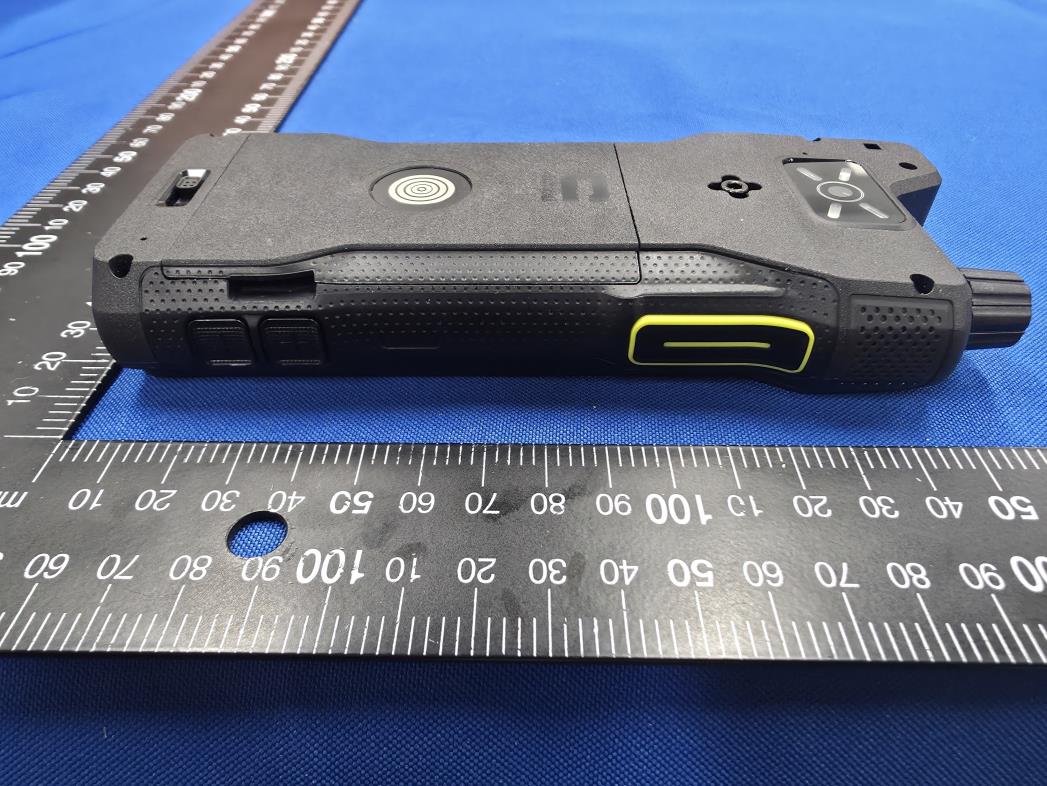

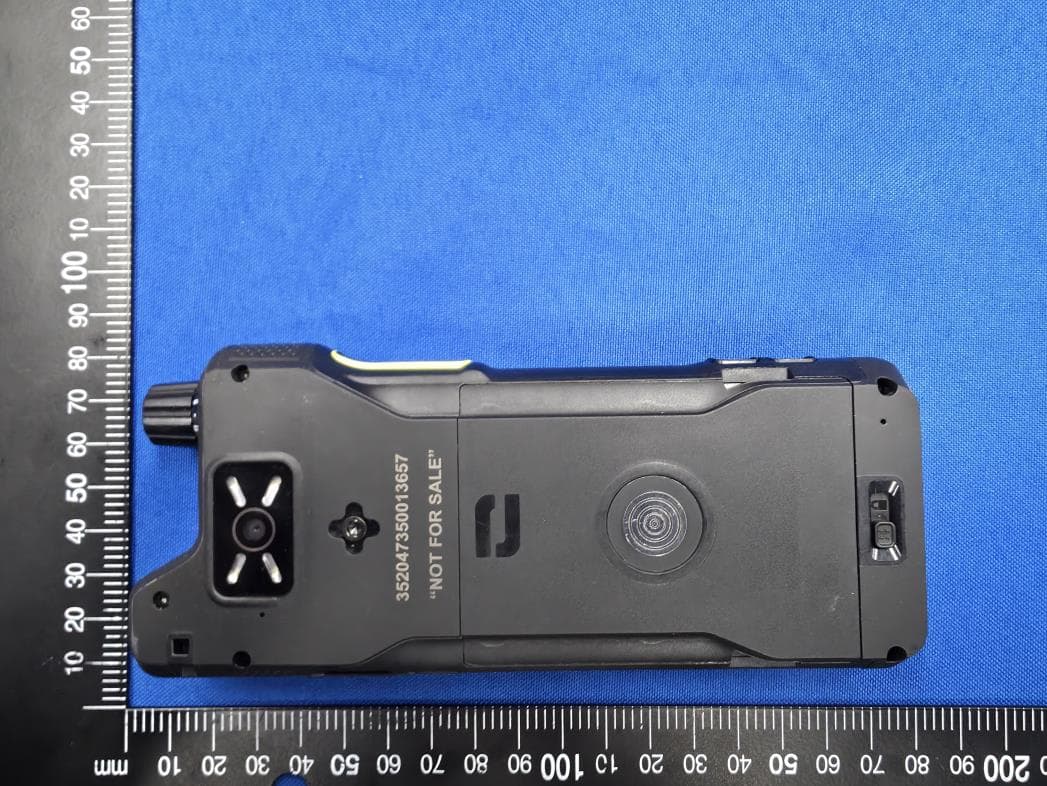

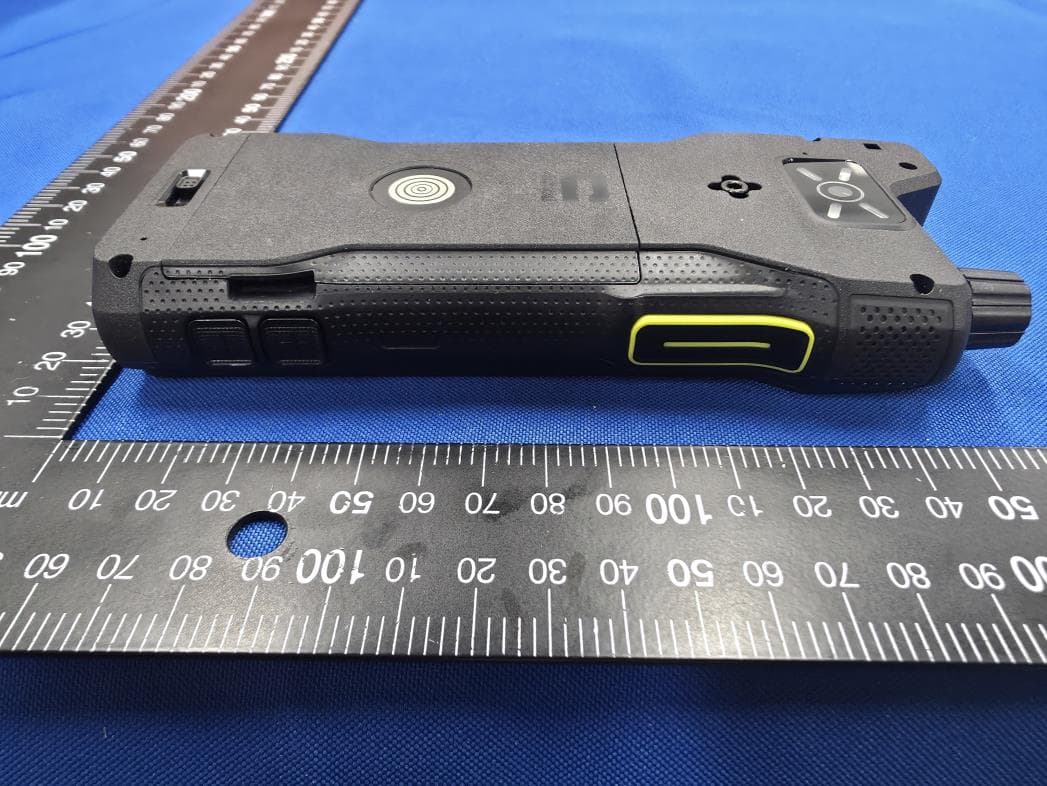

External Photos

↗

ID Label/Location Info

↗

Internal Photos

↗

RF Exposure Info

↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗

Test Report

↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗
↗

Test Setup Photos

↗

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

Model name: 54237-1 Quick Start Guide 1 CORE-P6 Model name : 54237-1 Designed in France / Assembled in Indonesia Imported by : Crosscall 245 rue Paul Langevein 13290 Aix-en-Provence France www.crosscall.com EN As the information in this manual is subject to change, particularly due to technical or legal constraints, we invite you to regularly consult the latest version of the complete user manual, which is available at https:// www.crosscall.com/cdn/shop/files/MU_CORE-P6_ US.pdf 2 What’s in the box Phone USB-C/C cableSIM tool 3 Rotary knob Camera 8 MP Receiver LED notification SOS button X-Blocker notches SIM card and micro SD tray Volume buttons +/- X-Blocker notches Push-To- Talk button Loudspeaker Microphone Get to know your phone 4 USB-C port (always close the sealing cap properly) Location for fastening system Hole for safety leash Battery release system X-LINK™* Mount Charge Data transfer *SPS Inc. technology Removable battery 4000 mAh Flashlight Camera 8 MP 5 BandsFrequencyMaximum power WCDMA Band11920-2170MHz 23±2 dBm WCDMA Band21850-1990MHz 23±2 dBm WCDMA Band41710-2155MHz 23±2 dBm WCDMA Band5824-894MHz 23 ± 2 dBm WCDMA Band8880-960MHz 23 ± 2 dBm LTE Band11920-2170MHz 23 ± 2 dBm LTE Band2 1850-1990MHz 23 ± 2 dBm LTE Band31710-1880MHz 23 ± 2 dBm LTE Band41710-2155MHz 23 ± 2 dBm LTE Band5824-894MHz 23 ± 2 dBm LTE Band7 2500-2690MHz 23 ± 2 dBm LTE Band8880-960MHz 23 ± 2 dBm LTE Band12699-746MHz 23 ± 2 dBm LTE Band14758-798MHz 23 ± 2 dBm LTE Band17704-746MHz 23 ± 2 dBm LTE Band20 791-862MHz 23±2 dBm LTE Band28703-803MHz 23 ± 2 dBm LTE Band302305-2360MHz 23±2 dBm LTE Band382570-2620MHz 23±2 dBm LTE Band391880-1920MHz 23±2 dBm LTE Band402300-2400MHz 23±2 dBm LTE Band412496-2690MHz 26±3 dBm LTE Band423400-3600MHz 23±2 dBm LTE Band433600-3800MHz 23±2 dBm LTE Band483550-3700MHz 23±2 dBm LTE Band661710-2200MHz 23±2 dBm NR FDD Band n11920-2170MHz 23±2 dBm NR FDD Band n21850-1990MHz 23±2 dBm NR FDD Band n31710-1880MHz 23±2 dBm NR FDD Band n5824-894MHz 23±2 dBm NR FDD Band n72500-2690MHz 23±2 dBm NR FDD Band n14758-798MHz 23±2 dBm NR FDD Band n20791-862MHz 23±2 dBm NR FDD Band n302305-2360MHz 23±2 dBm NR FDD Band n661710-2200MHz 23±2 dBm 6 User manual available on : https://www.crosscall.com/cdn/ shop/files/MU_CORE-P6_US.pdf BandsFrequencyMaximum power NR FDD Band n773300-4200MHz 25±2 dBm WIFI 2.4G2412-2472MHz 17±2 dBm WIFI 5G 5150-5725MHz 17±2 dBm WIFI 5G 5725-5850MHz 17±2 dBm BT2402-2480MHz 17±2 dBm NFC13.56MHz <10dBuA/m 7 The quick start guide will show you how to get started with your new device. Installing the SIM card 1. Eject the SIM card tray using the card ejection tool provided in the flap of this notice, inserting it into the hole provided for this purpose. 2. Fully take out the tray. 3. You can install 2 nano SIM cards in your device. To ensure optimal compatibility with operator services, insert your first SIM card in the first compartment identified by the words “SIM 1 ”. Be sure to place your SIM card with the metal side towards you, positioning the “cut” corner of your card at the top left of the compartment. If desired, insert a second SIM card into the second compartment located on the back of the drawer, identifiable by the words “SIM 2”. Be sure to place your SIM card with the metal side towards you, positioning the “cut” corner of your card at the top left of the compartment. Important: To ensure that your device is watertight, make sure that the tray is completely inserted and locked. You can also use the eSIM function. To do this, simply open the phone’s settings, select «Connectivity», «Network & internet», then «SIM and eSIM Profiles». Under the 2 nano SIM cards, you have the option of adding an eSIM. Scan the eSIM QR code sent to you by your operator. Repeat the scanning step for each new eSIM that you want to install. Important: You have the option of using the nano SIM 1 and nano SIM 2 cards, or the nano SIM 1 and the eSIM function, at the same time. The nano SIM 2 and eSIM function cannot be used at the same time. Of course, you have the possibility of using only the nano SIM 1 card or the nano SIM 2 card. Information on specifications relating to charging capacities and compatible charging device To avoid prematurely draining your device battery, we recommend that you follow the battery charging instructions for each charging cycle. To do this, it is better to top up the battery when it reaches 20% and avoid charging it beyond 80%, rather than putting it 8 through full charging cycles (from 0% to 100%). You can automatically stop your charge at 80% using the «Charge limited to 80%» option available in the «Settings > Device > Battery life optimization» menu. For environmental reasons, this packaging does not contain a charger. This device can be powered using most USB adapters and a cable with a USB connector. In order to ensure that your device is charged properly and to avoid damaging its battery, you should preferably use the USB-C/ USB-C cable supplied with your phone. The power delivered by the charger must be between a minimum of 5 watts, required by the radioelectric equipment, and a maximum of 10 watts, in order to achieve the maximum charging speed. Battery use and maintenance instructions 1. Factors affecting battery lifespan: • Exposure to High Temperatures: Prolonged exposure of the device to high temperatures can significantly shorten the battery’s lifespan. It is recommended to keep the device in a moderately tempered environment. • Charge Level: Keeping the battery within an optimal charge range (generally between 20% and 80%) can extend its lifespan. Avoid letting the battery discharge completely or charging it to 100% on a regular basis. • Fast Charging: Frequent use of fast charging may lead to quicker battery degradation. It is advisable to use this feature sparingly. • Reduce Screen Brightness: Lower the screen brightness to a level that is comfortable for your eyes. You can do this manually or enable adaptive brightness to adjust automatical…

Text truncated - open the document above for the full version.

Test Report

Appendix A.27 Report No.: SUCR251000102611 Page: 73 of 122 4. Peak-Average Ratio 4.1 Test Result 4.1.1 30_S_100M_NTNV 5G NR n77a SCS=30kHz SISO 100MHz NTNV Modulation Frequency (MHz) RB Allocation Peak-Average Ratio (dB) Verdict Ant1 Ant2 Sum Limit DFT-s-OFDM PI/2 BPSK 3840 Outer_Full 3.94 / / <=13 Pass DFT-s-OFDM QPSK 3840 Outer_Full 5.14 / / <=13 Pass CP-OFDM QPSK 3840 Outer_Full 6.78 / / <=13 Pass Appendix A.27 Report No.: SUCR251000102611 Page: 74 of 122 4.2 Test Graph 4.2.1 30_S_100M_NTNV n77a_30kHz_SISO_NTNV_100MHz_DFT-s-OFDM PI/2 BPSK_3840MHz_Outer_Full_Ant1 n77a_30kHz_SISO_NTNV_100MHz_DFT-s-OFDM QPSK_3840MHz_Outer_Full_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 75 of 122 n77a_30kHz_SISO_NTNV_100MHz_CP-OFDM QPSK_3840MHz_Outer_Full_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 76 of 122 5. Spurious Emission 5.1 Test Result 5.1.1 30_S_10M_NTNV 5G NR n77a SCS=30kHz SISO 10MHz NTNV Modulation Frequency (MHz) RB Allocation Spurious Emission Verdict Ant1 Ant2 Sum Limit DFT-s-OFDM PI/2 BPSK 3705 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3975 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass DFT-s-OFDM QPSK 3705 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3975 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass CP-OFDM QPSK 3705 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3975 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 5.1.2 30_S_60M_NTNV 5G NR n77a SCS=30kHz SISO 60MHz NTNV Modulation Frequency (MHz) RB Allocation Spurious Emission Verdict Ant1 Ant2 Sum Limit DFT-s-OFDM PI/2 BPSK 3730.02 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3949.98 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass DFT-s-OFDM QPSK 3730.02 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3949.98 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass CP-OFDM QPSK 3730.02 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3949.98 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 5.1.3 30_S_100M_NTNV 5G NR n77a SCS=30kHz SISO 100MHz NTNV Modulation Frequency (MHz) RB Allocation Spurious Emission Verdict Ant1 Ant2 Sum Limit DFT-s-OFDM PI/2 BPSK 3750 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3930 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass DFT-s-OFDM QPSK 3750 Edge_1RB_Left Refer To Test Graph Pass Appendix A.27 Report No.: SUCR251000102611 Page: 77 of 122 Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3930 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass CP-OFDM QPSK 3750 Edge_1RB_Left Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass 3840 Edge_1RB_Left Refer To Test Graph Pass 3930 Edge_1RB_Right Refer To Test Graph Pass Outer_Full Refer To Test Graph Pass Appendix A.27 Report No.: SUCR251000102611 Page: 78 of 122 5.2 Test Graph 5.2.1 30_S_10M_NTNV n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3705MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3705MHz_Edge_1RB_Left_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 79 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3705MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3705MHz_Outer_Full_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 80 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3840MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3840MHz_Edge_1RB_Left_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 81 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3975MHz_Edge_1RB_Right_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3975MHz_Edge_1RB_Right_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 82 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3975MHz_Edge_1RB_Right_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM PI/2 BPSK_3975MHz_Outer_Full_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 83 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3705MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3705MHz_Edge_1RB_Left_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 84 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3705MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3705MHz_Outer_Full_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 85 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3840MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3840MHz_Edge_1RB_Left_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 86 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3975MHz_Edge_1RB_Right_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3975MHz_Edge_1RB_Right_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 87 of 122 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3975MHz_Edge_1RB_Right_Ant1 n77a_30kHz_SISO_NTNV_10MHz_DFT-s-OFDM QPSK_3975MHz_Outer_Full_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 88 of 122 n77a_30kHz_SISO_NTNV_10MHz_CP-OFDM QPSK_3705MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_CP-OFDM QPSK_3705MHz_Edge_1RB_Left_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 89 of 122 n77a_30kHz_SISO_NTNV_10MHz_CP-OFDM QPSK_3705MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_CP-OFDM QPSK_3705MHz_Outer_Full_Ant1 Appendix A.27 Report No.: SUCR251000102611 Page: 90 of 122 n77a_30kHz_SISO_NTNV_10MHz_CP-OFDM QPSK_3840MHz_Edge_1RB_Left_Ant1 n77a_30kHz_SISO_NTNV_10MHz_CP-OFDM QPSK_3840MHz_Edge_1RB…

Text truncated - open the document above for the full version.

Test Report

Appendix A.8 Report No.: SUCR251000102610 Page: 1 of 44 1. Effective (Isotropic) Radiated Power Output Data 1.1 Test Result 1.1.1 B12_1.4MHz_ERP Band: 12 / Bandwidth: 1.4MHz / NTNV Modulation Frequency (MHz) RB Allocation Conducted Power (dBm) Gain (dBi) ERP (dBm) Verdict Size Offset Result Limit QPSK 699.7 1 0 23.72 0.00 21.57 <=34.77 Pass 2 23.72 0.00 21.57 <=34.77 Pass 5 23.68 0.00 21.53 <=34.77 Pass 3 0 23.78 0.00 21.63 <=34.77 Pass 2 23.74 0.00 21.59 <=34.77 Pass 3 23.75 0.00 21.60 <=34.77 Pass 6 0 22.84 0.00 20.69 <=34.77 Pass 707.5 1 0 23.64 0.00 21.49 <=34.77 Pass 2 23.67 0.00 21.52 <=34.77 Pass 5 23.62 0.00 21.47 <=34.77 Pass 3 0 23.66 0.00 21.51 <=34.77 Pass 2 23.76 0.00 21.61 <=34.77 Pass 3 23.71 0.00 21.56 <=34.77 Pass 6 0 22.67 0.00 20.52 <=34.77 Pass 715.3 1 0 23.56 0.00 21.41 <=34.77 Pass 2 23.61 0.00 21.46 <=34.77 Pass 5 23.47 0.00 21.32 <=34.77 Pass 3 0 23.62 0.00 21.47 <=34.77 Pass 2 23.58 0.00 21.43 <=34.77 Pass 3 23.58 0.00 21.43 <=34.77 Pass 6 0 22.56 0.00 20.41 <=34.77 Pass 16QAM 699.7 1 0 23.20 0.00 21.05 <=34.77 Pass 2 23.32 0.00 21.17 <=34.77 Pass 5 23.11 0.00 20.96 <=34.77 Pass 3 0 22.81 0.00 20.66 <=34.77 Pass 2 22.88 0.00 20.73 <=34.77 Pass 3 22.92 0.00 20.77 <=34.77 Pass 6 0 21.86 0.00 19.71 <=34.77 Pass 707.5 1 0 22.96 0.00 20.81 <=34.77 Pass 2 23.13 0.00 20.98 <=34.77 Pass 5 22.88 0.00 20.73 <=34.77 Pass 3 0 22.85 0.00 20.70 <=34.77 Pass 2 22.80 0.00 20.65 <=34.77 Pass 3 22.79 0.00 20.64 <=34.77 Pass 6 0 21.73 0.00 19.58 <=34.77 Pass 715.3 1 0 22.91 0.00 20.76 <=34.77 Pass 2 22.97 0.00 20.82 <=34.77 Pass 5 22.82 0.00 20.67 <=34.77 Pass 3 0 22.78 0.00 20.63 <=34.77 Pass 2 22.81 0.00 20.66 <=34.77 Pass 3 22.68 0.00 20.53 <=34.77 Pass 6 0 21.73 0.00 19.58 <=34.77 Pass 64QAM 699.7 1 0 22.82 0.00 20.67 <=34.77 Pass 2 23.01 0.00 20.86 <=34.77 Pass 5 22.79 0.00 20.64 <=34.77 Pass 3 0 22.82 0.00 20.67 <=34.77 Pass 2 22.83 0.00 20.68 <=34.77 Pass 3 22.78 0.00 20.63 <=34.77 Pass 6 0 21.84 0.00 19.69 <=34.77 Pass 707.5 1 0 22.78 0.00 20.63 <=34.77 Pass 2 22.92 0.00 20.77 <=34.77 Pass 5 22.93 0.00 20.78 <=34.77 Pass 3 0 22.78 0.00 20.63 <=34.77 Pass 2 22.79 0.00 20.64 <=34.77 Pass Appendix A.8 Report No.: SUCR251000102610 Page: 2 of 44 3 22.73 0.00 20.58 <=34.77 Pass 6 0 21.70 0.00 19.55 <=34.77 Pass 715.3 1 0 22.75 0.00 20.60 <=34.77 Pass 2 22.70 0.00 20.55 <=34.77 Pass 5 22.69 0.00 20.54 <=34.77 Pass 3 0 22.75 0.00 20.60 <=34.77 Pass 2 22.69 0.00 20.54 <=34.77 Pass 3 22.64 0.00 20.49 <=34.77 Pass 6 0 21.65 0.00 19.50 <=34.77 Pass 256QAM 699.7 1 0 18.83 0.00 16.68 <=34.77 Pass 2 18.90 0.00 16.75 <=34.77 Pass 5 18.94 0.00 16.79 <=34.77 Pass 3 0 18.80 0.00 16.65 <=34.77 Pass 2 18.79 0.00 16.64 <=34.77 Pass 3 18.84 0.00 16.69 <=34.77 Pass 6 0 18.78 0.00 16.63 <=34.77 Pass 707.5 1 0 18.78 0.00 16.63 <=34.77 Pass 2 18.83 0.00 16.68 <=34.77 Pass 5 18.85 0.00 16.70 <=34.77 Pass 3 0 18.79 0.00 16.64 <=34.77 Pass 2 18.73 0.00 16.58 <=34.77 Pass 3 18.83 0.00 16.68 <=34.77 Pass 6 0 18.71 0.00 16.56 <=34.77 Pass 715.3 1 0 18.68 0.00 16.53 <=34.77 Pass 2 18.64 0.00 16.49 <=34.77 Pass 5 18.72 0.00 16.57 <=34.77 Pass 3 0 18.71 0.00 16.56 <=34.77 Pass 2 18.63 0.00 16.48 <=34.77 Pass 3 18.69 0.00 16.54 <=34.77 Pass 6 0 18.63 0.00 16.48 <=34.77 Pass Note1: ERP=Conducted Power+Antenna Gain-2.15 1.1.2 B12_3MHz_ERP Band: 12 / Bandwidth: 3MHz / NTNV Modulation Frequency (MHz) RB Allocation Conducted Power (dBm) Gain (dBi) ERP (dBm) Verdict Size Offset Result Limit QPSK 700.5 1 0 23.66 0.00 21.51 <=34.77 Pass 7 23.76 0.00 21.61 <=34.77 Pass 14 23.72 0.00 21.57 <=34.77 Pass 8 0 22.78 0.00 20.63 <=34.77 Pass 4 22.83 0.00 20.68 <=34.77 Pass 7 22.77 0.00 20.62 <=34.77 Pass 15 0 22.76 0.00 20.61 <=34.77 Pass 707.5 1 0 23.65 0.00 21.50 <=34.77 Pass 7 23.63 0.00 21.48 <=34.77 Pass 14 23.56 0.00 21.41 <=34.77 Pass 8 0 22.71 0.00 20.56 <=34.77 Pass 4 22.79 0.00 20.64 <=34.77 Pass 7 22.74 0.00 20.59 <=34.77 Pass 15 0 22.69 0.00 20.54 <=34.77 Pass 714.5 1 0 23.54 0.00 21.39 <=34.77 Pass 7 23.56 0.00 21.41 <=34.77 Pass 14 23.57 0.00 21.42 <=34.77 Pass 8 0 22.55 0.00 20.40 <=34.77 Pass 4 22.71 0.00 20.56 <=34.77 Pass 7 22.64 0.00 20.49 <=34.77 Pass 15 0 22.69 0.00 20.54 <=34.77 Pass 16QAM 700.5 1 0 23.22 0.00 21.07 <=34.77 Pass 7 23.12 0.00 20.97 <=34.77 Pass 14 23.14 0.00 20.99 <=34.77 Pass 8 0 21.79 0.00 19.64 <=34.77 Pass Appendix A.8 Report No.: SUCR251000102610 Page: 3 of 44 4 21.90 0.00 19.75 <=34.77 Pass 7 21.84 0.00 19.69 <=34.77 Pass 15 0 21.84 0.00 19.69 <=34.77 Pass 707.5 1 0 22.90 0.00 20.75 <=34.77 Pass 7 23.10 0.00 20.95 <=34.77 Pass 14 22.90 0.00 20.75 <=34.77 Pass 8 0 21.69 0.00 19.54 <=34.77 Pass 4 21.84 0.00 19.69 <=34.77 Pass 7 21.84 0.00 19.69 <=34.77 Pass 15 0 21.69 0.00 19.54 <=34.77 Pass 714.5 1 0 22.98 0.00 20.83 <=34.77 Pass 7 22.93 0.00 20.78 <=34.77 Pass 14 22.81 0.00 20.66 <=34.77 Pass 8 0 21.62 0.00 19.47 <=34.77 Pass 4 21.70 0.00 19.55 <=34.77 Pass 7 21.64 0.00 19.49 <=34.77 Pass 15 0 21.58 0.00 19.43 <=34.77 Pass 64QAM 700.5 1 0 22.85 0.00 20.70 <=34.77 Pass 7 22.90 0.00 20.75 <=34.77 Pass 14 22.70 0.00 20.55 <=34.77 Pass 8 0 21.79 0.00 19.64 <=34.77 Pass 4 21.82 0.00 19.67 <=34.77 Pass 7 21.80 0.00 19.65 <=34.77 Pass 15 0 21.85 0.00 19.70 <=34.77 Pass 707.5 1 0 22.77 0.00 20.62 <=34.77 Pass 7 22.94 0.00 20.79 <=34.77 Pass 14 22.85 0.00 20.70 <=34.77 Pass 8 0 21.79 0.00 19.64 <=34.77 Pass 4 21.76 0.00 19.61 <=34.77 Pass 7 21.74 0.00 19.59 <=34.77 Pass 15 0 21.69 0.00 19.54 <=34.77 Pass 714.5 1 0 22.69 0.00 20.54 <=34.77 Pass 7 22.78 0.00 20.63 <=34.77 Pass 14 22.63 0.00 20.48 <=34.77 Pass 8 0 21.52 0.00 19.37 <=34.77 Pass 4 21.68 0.00 19.53 <=34.77 Pass 7 21.63 0.00 19.48 <=34.77 Pass 15 0 21.55 0.00 19.40 <=34.77 Pass 256QAM 700.5 1 0 18.83 0.00 16.68 <=34.77 Pass 7 19.28 0.00 17.13 <=34.77 Pass 14 18.57 0.00 16.42 <=34.77 Pass 8 0 18.34 0.00 16.19 <=34.77 Pass 4 18.99 0.00 16.84 <=34.77 Pass 7 18.87 0.00 16.72 <=34.77 Pass 15 0 18.76 0.00 16.61 <=34.77 Pass 707.5 1 0 18.73 0.00 16.58 <=34.77 Pass 7 18.92 0.00 16.77 <=34.77 Pass 14 18.75 0.00 16.60 <=34.77 Pass 8 0 18.75 …

Text truncated - open the document above for the full version.

Test Report

Appendix A.7 Report No.: SUCR251000102610 Page: 1 of 56 1. Effective (Isotropic) Radiated Power Output Data 1.1 Test Result 1.1.1 B7_5MHz_EIRP Band: 7 / Bandwidth: 5MHz / NTNV Modulation Frequency (MHz) RB Allocation Conducted Power (dBm) Gain (dBi) EIRP (dBm) Verdict Size Offset Result Limit QPSK 2502.5 1 0 22.42 1.00 23.42 <=33.01 Pass 13 22.44 1.00 23.44 <=33.01 Pass 24 22.35 1.00 23.35 <=33.01 Pass 12 0 21.50 1.00 22.50 <=33.01 Pass 6 21.50 1.00 22.50 <=33.01 Pass 13 21.46 1.00 22.46 <=33.01 Pass 25 0 21.49 1.00 22.49 <=33.01 Pass 2535 1 0 22.33 1.00 23.33 <=33.01 Pass 13 22.37 1.00 23.37 <=33.01 Pass 24 22.30 1.00 23.30 <=33.01 Pass 12 0 21.44 1.00 22.44 <=33.01 Pass 6 21.39 1.00 22.39 <=33.01 Pass 13 21.36 1.00 22.36 <=33.01 Pass 25 0 21.44 1.00 22.44 <=33.01 Pass 2567.5 1 0 22.36 1.00 23.36 <=33.01 Pass 13 22.29 1.00 23.29 <=33.01 Pass 24 22.26 1.00 23.26 <=33.01 Pass 12 0 21.38 1.00 22.38 <=33.01 Pass 6 21.35 1.00 22.35 <=33.01 Pass 13 21.36 1.00 22.36 <=33.01 Pass 25 0 21.36 1.00 22.36 <=33.01 Pass 16QAM 2502.5 1 0 21.88 1.00 22.88 <=33.01 Pass 13 22.11 1.00 23.11 <=33.01 Pass 24 21.88 1.00 22.88 <=33.01 Pass 12 0 20.52 1.00 21.52 <=33.01 Pass 6 20.50 1.00 21.50 <=33.01 Pass 13 20.45 1.00 21.45 <=33.01 Pass 25 0 20.49 1.00 21.49 <=33.01 Pass 2535 1 0 21.80 1.00 22.80 <=33.01 Pass 13 21.65 1.00 22.65 <=33.01 Pass 24 21.69 1.00 22.69 <=33.01 Pass 12 0 20.48 1.00 21.48 <=33.01 Pass 6 20.42 1.00 21.42 <=33.01 Pass 13 20.34 1.00 21.34 <=33.01 Pass 25 0 20.42 1.00 21.42 <=33.01 Pass 2567.5 1 0 21.78 1.00 22.78 <=33.01 Pass 13 21.79 1.00 22.79 <=33.01 Pass 24 21.57 1.00 22.57 <=33.01 Pass 12 0 20.40 1.00 21.40 <=33.01 Pass 6 20.38 1.00 21.38 <=33.01 Pass 13 20.31 1.00 21.31 <=33.01 Pass 25 0 20.36 1.00 21.36 <=33.01 Pass 64QAM 2502.5 1 0 20.82 1.00 21.82 <=33.01 Pass 13 20.77 1.00 21.77 <=33.01 Pass 24 20.57 1.00 21.57 <=33.01 Pass 12 0 19.45 1.00 20.45 <=33.01 Pass 6 19.58 1.00 20.58 <=33.01 Pass 13 19.54 1.00 20.54 <=33.01 Pass 25 0 19.50 1.00 20.50 <=33.01 Pass 2535 1 0 20.59 1.00 21.59 <=33.01 Pass 13 20.67 1.00 21.67 <=33.01 Pass 24 20.57 1.00 21.57 <=33.01 Pass 12 0 19.55 1.00 20.55 <=33.01 Pass 6 19.40 1.00 20.40 <=33.01 Pass Appendix A.7 Report No.: SUCR251000102610 Page: 2 of 56 13 19.39 1.00 20.39 <=33.01 Pass 25 0 19.37 1.00 20.37 <=33.01 Pass 2567.5 1 0 20.53 1.00 21.53 <=33.01 Pass 13 20.64 1.00 21.64 <=33.01 Pass 24 20.55 1.00 21.55 <=33.01 Pass 12 0 19.35 1.00 20.35 <=33.01 Pass 6 19.37 1.00 20.37 <=33.01 Pass 13 19.37 1.00 20.37 <=33.01 Pass 25 0 19.37 1.00 20.37 <=33.01 Pass 256QAM 2502.5 1 0 17.60 1.00 18.60 <=33.01 Pass 13 17.70 1.00 18.70 <=33.01 Pass 24 17.62 1.00 18.62 <=33.01 Pass 12 0 17.55 1.00 18.55 <=33.01 Pass 6 17.53 1.00 18.53 <=33.01 Pass 13 17.49 1.00 18.49 <=33.01 Pass 25 0 17.54 1.00 18.54 <=33.01 Pass 2535 1 0 17.40 1.00 18.40 <=33.01 Pass 13 17.52 1.00 18.52 <=33.01 Pass 24 17.48 1.00 18.48 <=33.01 Pass 12 0 17.43 1.00 18.43 <=33.01 Pass 6 17.50 1.00 18.50 <=33.01 Pass 13 17.49 1.00 18.49 <=33.01 Pass 25 0 17.48 1.00 18.48 <=33.01 Pass 2567.5 1 0 17.44 1.00 18.44 <=33.01 Pass 13 17.49 1.00 18.49 <=33.01 Pass 24 17.38 1.00 18.38 <=33.01 Pass 12 0 17.53 1.00 18.53 <=33.01 Pass 6 17.38 1.00 18.38 <=33.01 Pass 13 17.35 1.00 18.35 <=33.01 Pass 25 0 17.35 1.00 18.35 <=33.01 Pass Note1: EIRP=Conducted Power+Antenna Gain 1.1.2 B7_10MHz_EIRP Band: 7 / Bandwidth: 10MHz / NTNV Modulation Frequency (MHz) RB Allocation Conducted Power (dBm) Gain (dBi) EIRP (dBm) Verdict Size Offset Result Limit QPSK 2505 1 0 22.51 1.00 23.51 <=33.01 Pass 25 22.52 1.00 23.52 <=33.01 Pass 49 22.38 1.00 23.38 <=33.01 Pass 25 0 21.51 1.00 22.51 <=33.01 Pass 13 21.47 1.00 22.47 <=33.01 Pass 25 21.42 1.00 22.42 <=33.01 Pass 50 0 21.38 1.00 22.38 <=33.01 Pass 2535 1 0 22.44 1.00 23.44 <=33.01 Pass 25 22.48 1.00 23.48 <=33.01 Pass 49 22.47 1.00 23.47 <=33.01 Pass 25 0 21.51 1.00 22.51 <=33.01 Pass 13 21.49 1.00 22.49 <=33.01 Pass 25 21.47 1.00 22.47 <=33.01 Pass 50 0 21.45 1.00 22.45 <=33.01 Pass 2565 1 0 22.28 1.00 23.28 <=33.01 Pass 25 22.35 1.00 23.35 <=33.01 Pass 49 22.29 1.00 23.29 <=33.01 Pass 25 0 21.39 1.00 22.39 <=33.01 Pass 13 21.47 1.00 22.47 <=33.01 Pass 25 21.42 1.00 22.42 <=33.01 Pass 50 0 21.44 1.00 22.44 <=33.01 Pass 16QAM 2505 1 0 21.84 1.00 22.84 <=33.01 Pass 25 21.92 1.00 22.92 <=33.01 Pass 49 21.64 1.00 22.64 <=33.01 Pass 25 0 20.53 1.00 21.53 <=33.01 Pass Appendix A.7 Report No.: SUCR251000102610 Page: 3 of 56 13 20.47 1.00 21.47 <=33.01 Pass 25 20.42 1.00 21.42 <=33.01 Pass 50 0 20.48 1.00 21.48 <=33.01 Pass 2535 1 0 21.52 1.00 22.52 <=33.01 Pass 25 21.97 1.00 22.97 <=33.01 Pass 49 21.80 1.00 22.80 <=33.01 Pass 25 0 20.51 1.00 21.51 <=33.01 Pass 13 20.50 1.00 21.50 <=33.01 Pass 25 20.40 1.00 21.40 <=33.01 Pass 50 0 20.42 1.00 21.42 <=33.01 Pass 2565 1 0 21.79 1.00 22.79 <=33.01 Pass 25 21.56 1.00 22.56 <=33.01 Pass 49 21.51 1.00 22.51 <=33.01 Pass 25 0 20.39 1.00 21.39 <=33.01 Pass 13 20.36 1.00 21.36 <=33.01 Pass 25 20.38 1.00 21.38 <=33.01 Pass 50 0 20.34 1.00 21.34 <=33.01 Pass 64QAM 2505 1 0 20.54 1.00 21.54 <=33.01 Pass 25 20.66 1.00 21.66 <=33.01 Pass 49 20.49 1.00 21.49 <=33.01 Pass 25 0 19.49 1.00 20.49 <=33.01 Pass 13 19.46 1.00 20.46 <=33.01 Pass 25 19.45 1.00 20.45 <=33.01 Pass 50 0 19.40 1.00 20.40 <=33.01 Pass 2535 1 0 20.73 1.00 21.73 <=33.01 Pass 25 20.76 1.00 21.76 <=33.01 Pass 49 20.66 1.00 21.66 <=33.01 Pass 25 0 19.58 1.00 20.58 <=33.01 Pass 13 19.39 1.00 20.39 <=33.01 Pass 25 19.36 1.00 20.36 <=33.01 Pass 50 0 19.42 1.00 20.42 <=33.01 Pass 2565 1 0 20.55 1.00 21.55 <=33.01 Pass 25 20.64 1.00 21.64 <=33.01 Pass 49 20.56 1.00 21.56 <=33.01 Pass 25 0 19.49 1.00 20.49 <=33.01 Pass 13 19.37 1.00 20.37 <=33.01 Pass 25 19.36 1.00 20.36 <=33.01 Pass 50 0 19.38 1.00 20.38 <=33.01 Pass 256QAM 2505 1 0 17.63 1.00 18.63 <=33.01 Pass 25 17.60 1.00 18.60 <=33.01 Pass 49 17.58 1.00 18.58 <=33.01 Pass 25 0 17.58 1.00 18.58 <=33.01 Pass 13 17.48 1.00 18.48 <=33.01 Pass 25 17.43 1.00 18.43 <=33.01 Pass 50 0 17.51 1.00 18.51 <=33.01 Pass 2535 1 0 17.51 1.00 18.51 <…

Text truncated - open the document above for the full version.

Test Report

Appendix A.6 Report No.: SUCR251000102610 Page: 1 of 44 1. Effective (Isotropic) Radiated Power Output Data 1.1 Test Result 1.1.1 B5_1.4MHz_ERP Band: 5 / Bandwidth: 1.4MHz / NTNV Modulation Frequency (MHz) RB Allocation Conducted Power (dBm) Gain (dBi) ERP (dBm) Verdict Size Offset Result Limit QPSK 824.7 1 0 24.65 0.50 23.00 <=38.45 Pass 2 24.70 0.50 23.05 <=38.45 Pass 5 24.57 0.50 22.92 <=38.45 Pass 3 0 24.72 0.50 23.07 <=38.45 Pass 2 24.63 0.50 22.98 <=38.45 Pass 3 24.65 0.50 23.00 <=38.45 Pass 6 0 23.71 0.50 22.06 <=38.45 Pass 836.5 1 0 24.55 0.50 22.90 <=38.45 Pass 2 24.95 0.50 23.30 <=38.45 Pass 5 24.68 0.50 23.03 <=38.45 Pass 3 0 24.64 0.50 22.99 <=38.45 Pass 2 24.63 0.50 22.98 <=38.45 Pass 3 24.66 0.50 23.01 <=38.45 Pass 6 0 23.55 0.50 21.90 <=38.45 Pass 848.3 1 0 24.81 0.50 23.16 <=38.45 Pass 2 24.83 0.50 23.18 <=38.45 Pass 5 24.78 0.50 23.13 <=38.45 Pass 3 0 24.81 0.50 23.16 <=38.45 Pass 2 24.90 0.50 23.25 <=38.45 Pass 3 24.83 0.50 23.18 <=38.45 Pass 6 0 23.87 0.50 22.22 <=38.45 Pass 16QAM 824.7 1 0 23.93 0.50 22.28 <=38.45 Pass 2 24.06 0.50 22.41 <=38.45 Pass 5 24.01 0.50 22.36 <=38.45 Pass 3 0 23.83 0.50 22.18 <=38.45 Pass 2 23.85 0.50 22.20 <=38.45 Pass 3 23.80 0.50 22.15 <=38.45 Pass 6 0 22.68 0.50 21.03 <=38.45 Pass 836.5 1 0 23.90 0.50 22.25 <=38.45 Pass 2 24.18 0.50 22.53 <=38.45 Pass 5 23.98 0.50 22.33 <=38.45 Pass 3 0 23.79 0.50 22.14 <=38.45 Pass 2 23.84 0.50 22.19 <=38.45 Pass 3 23.77 0.50 22.12 <=38.45 Pass 6 0 22.70 0.50 21.05 <=38.45 Pass 848.3 1 0 24.14 0.50 22.49 <=38.45 Pass 2 24.21 0.50 22.56 <=38.45 Pass 5 24.19 0.50 22.54 <=38.45 Pass 3 0 24.04 0.50 22.39 <=38.45 Pass 2 24.01 0.50 22.36 <=38.45 Pass 3 23.97 0.50 22.32 <=38.45 Pass 6 0 22.90 0.50 21.25 <=38.45 Pass 64QAM 824.7 1 0 23.84 0.50 22.19 <=38.45 Pass 2 23.91 0.50 22.26 <=38.45 Pass 5 23.64 0.50 21.99 <=38.45 Pass 3 0 23.81 0.50 22.16 <=38.45 Pass 2 23.75 0.50 22.10 <=38.45 Pass 3 23.72 0.50 22.07 <=38.45 Pass 6 0 22.76 0.50 21.11 <=38.45 Pass 836.5 1 0 23.72 0.50 22.07 <=38.45 Pass 2 23.83 0.50 22.18 <=38.45 Pass 5 23.76 0.50 22.11 <=38.45 Pass 3 0 23.66 0.50 22.01 <=38.45 Pass 2 23.74 0.50 22.09 <=38.45 Pass Appendix A.6 Report No.: SUCR251000102610 Page: 2 of 44 3 23.71 0.50 22.06 <=38.45 Pass 6 0 22.50 0.50 20.85 <=38.45 Pass 848.3 1 0 24.04 0.50 22.39 <=38.45 Pass 2 23.91 0.50 22.26 <=38.45 Pass 5 24.02 0.50 22.37 <=38.45 Pass 3 0 23.96 0.50 22.31 <=38.45 Pass 2 23.89 0.50 22.24 <=38.45 Pass 3 23.97 0.50 22.32 <=38.45 Pass 6 0 22.90 0.50 21.25 <=38.45 Pass 256QAM 824.7 1 0 19.67 0.50 18.02 <=38.45 Pass 2 19.69 0.50 18.04 <=38.45 Pass 5 19.78 0.50 18.13 <=38.45 Pass 3 0 19.79 0.50 18.14 <=38.45 Pass 2 19.81 0.50 18.16 <=38.45 Pass 3 19.73 0.50 18.08 <=38.45 Pass 6 0 19.61 0.50 17.96 <=38.45 Pass 836.5 1 0 19.72 0.50 18.07 <=38.45 Pass 2 19.76 0.50 18.11 <=38.45 Pass 5 19.67 0.50 18.02 <=38.45 Pass 3 0 19.68 0.50 18.03 <=38.45 Pass 2 19.77 0.50 18.12 <=38.45 Pass 3 19.72 0.50 18.07 <=38.45 Pass 6 0 19.66 0.50 18.01 <=38.45 Pass 848.3 1 0 19.70 0.50 18.05 <=38.45 Pass 2 19.93 0.50 18.28 <=38.45 Pass 5 19.97 0.50 18.32 <=38.45 Pass 3 0 19.89 0.50 18.24 <=38.45 Pass 2 19.92 0.50 18.27 <=38.45 Pass 3 19.93 0.50 18.28 <=38.45 Pass 6 0 19.83 0.50 18.18 <=38.45 Pass Note1: ERP=Conducted Power+Antenna Gain-2.15 1.1.2 B5_3MHz_ERP Band: 5 / Bandwidth: 3MHz / NTNV Modulation Frequency (MHz) RB Allocation Conducted Power (dBm) Gain (dBi) ERP (dBm) Verdict Size Offset Result Limit QPSK 825.5 1 0 24.76 0.50 23.11 <=38.45 Pass 7 24.75 0.50 23.10 <=38.45 Pass 14 24.60 0.50 22.95 <=38.45 Pass 8 0 23.70 0.50 22.05 <=38.45 Pass 4 23.69 0.50 22.04 <=38.45 Pass 7 23.67 0.50 22.02 <=38.45 Pass 15 0 23.77 0.50 22.12 <=38.45 Pass 836.5 1 0 24.60 0.50 22.95 <=38.45 Pass 7 24.67 0.50 23.02 <=38.45 Pass 14 24.67 0.50 23.02 <=38.45 Pass 8 0 23.65 0.50 22.00 <=38.45 Pass 4 23.67 0.50 22.02 <=38.45 Pass 7 23.68 0.50 22.03 <=38.45 Pass 15 0 23.69 0.50 22.04 <=38.45 Pass 847.5 1 0 24.79 0.50 23.14 <=38.45 Pass 7 24.80 0.50 23.15 <=38.45 Pass 14 24.83 0.50 23.18 <=38.45 Pass 8 0 23.88 0.50 22.23 <=38.45 Pass 4 23.91 0.50 22.26 <=38.45 Pass 7 23.91 0.50 22.26 <=38.45 Pass 15 0 23.97 0.50 22.32 <=38.45 Pass 16QAM 825.5 1 0 23.96 0.50 22.31 <=38.45 Pass 7 24.04 0.50 22.39 <=38.45 Pass 14 23.98 0.50 22.33 <=38.45 Pass 8 0 22.79 0.50 21.14 <=38.45 Pass Appendix A.6 Report No.: SUCR251000102610 Page: 3 of 44 4 22.76 0.50 21.11 <=38.45 Pass 7 22.67 0.50 21.02 <=38.45 Pass 15 0 22.71 0.50 21.06 <=38.45 Pass 836.5 1 0 23.91 0.50 22.26 <=38.45 Pass 7 24.02 0.50 22.37 <=38.45 Pass 14 23.97 0.50 22.32 <=38.45 Pass 8 0 22.76 0.50 21.11 <=38.45 Pass 4 22.77 0.50 21.12 <=38.45 Pass 7 22.69 0.50 21.04 <=38.45 Pass 15 0 22.64 0.50 20.99 <=38.45 Pass 847.5 1 0 24.27 0.50 22.62 <=38.45 Pass 7 24.30 0.50 22.65 <=38.45 Pass 14 24.29 0.50 22.64 <=38.45 Pass 8 0 22.87 0.50 21.22 <=38.45 Pass 4 22.96 0.50 21.31 <=38.45 Pass 7 22.94 0.50 21.29 <=38.45 Pass 15 0 22.98 0.50 21.33 <=38.45 Pass 64QAM 825.5 1 0 23.64 0.50 21.99 <=38.45 Pass 7 23.85 0.50 22.20 <=38.45 Pass 14 23.75 0.50 22.10 <=38.45 Pass 8 0 22.76 0.50 21.11 <=38.45 Pass 4 22.73 0.50 21.08 <=38.45 Pass 7 22.72 0.50 21.07 <=38.45 Pass 15 0 22.75 0.50 21.10 <=38.45 Pass 836.5 1 0 23.72 0.50 22.07 <=38.45 Pass 7 23.87 0.50 22.22 <=38.45 Pass 14 23.72 0.50 22.07 <=38.45 Pass 8 0 22.63 0.50 20.98 <=38.45 Pass 4 22.76 0.50 21.11 <=38.45 Pass 7 22.73 0.50 21.08 <=38.45 Pass 15 0 22.65 0.50 21.00 <=38.45 Pass 847.5 1 0 23.90 0.50 22.25 <=38.45 Pass 7 23.98 0.50 22.33 <=38.45 Pass 14 24.03 0.50 22.38 <=38.45 Pass 8 0 22.88 0.50 21.23 <=38.45 Pass 4 22.91 0.50 21.26 <=38.45 Pass 7 22.90 0.50 21.25 <=38.45 Pass 15 0 22.96 0.50 21.31 <=38.45 Pass 256QAM 825.5 1 0 19.80 0.50 18.15 <=38.45 Pass 7 19.83 0.50 18.18 <=38.45 Pass 14 19.66 0.50 18.01 <=38.45 Pass 8 0 19.73 0.50 18.08 <=38.45 Pass 4 19.73 0.50 18.08 <=38.45 Pass 7 19.76 0.50 18.11 <=38.45 Pass 15 0 19.70 0.50 18.05 <=38.45 Pass 836.5 1 0 19.63 0.50 17.98 <=38.45 Pass 7 19.73 0.50 18.08 <=38.45 Pass 14 19.60 0.50 17.95 <=38.45 Pass 8 0 19.63 0.50…

Text truncated - open the document above for the full version.

Contact Information

Applicant

Laurent ISSARD
[email protected]Fax: 0033

Technical Contact

United Consulting Technology Services Co., Ltd.David Wu
[email protected]

17800 CASTLETON ST STE 665 · INDUSTRY, California, 91748 · United States

Test Firm

SGS-CSTC Standards Technical Services (Suzhou) Co.Cloud Peng
[email protected]

Technical Specifications

#Rule PartsFrequency RangePower OutputEmissionTolerance
124E1.85 GHz - 1.91 GHz274.20 mW4M17F9W2.5ppm
2271.71 GHz - 1.75 GHz299.20 mW4M18F9W2.5ppm
322H826.4 MHz - 846.6 MHz181.10 mW4M16F9W2.5ppm
424E1.85 GHz - 1.91 GHz246.00 mW1M10G7D2.5ppm
524E1.85 GHz - 1.91 GHz213.30 mW1M11W7D2.5ppm
624E1.86 GHz - 1.90 GHz237.10 mW18M0G7D2.5ppm
724E1.86 GHz - 1.90 GHz212.80 mW18M0W7D2.5ppm
8271.71 GHz - 1.75 GHz236.00 mW4M54W7D2.5ppm
9271.72 GHz - 1.75 GHz267.30 mW9M01G7D2.5ppm
1271.72 GHz - 1.75 GHz258.20 mW18M1G7D2.5ppm
11271.72 GHz - 1.75 GHz220.80 mW18M1W7D2.5ppm
1222H824.7 MHz - 848.3 MHz213.80 mW1M10G7D2.5ppm
1322H826.5 MHz - 846.5 MHz188.40 mW4M53W7D2.5ppm
1422H829 MHz - 844 MHz209.90 mW9M02G7D2.5ppm
1522H829 MHz - 844 MHz182.00 mW9M03W7D2.5ppm
16272.50 GHz - 2.57 GHz204.60 mW4M54W7D2.5ppm
17272.50 GHz - 2.56 GHz224.90 mW9M03G7D2.5ppm
18272.51 GHz - 2.56 GHz219.30 mW18M1G7D2.5ppm
19272.51 GHz - 2.56 GHz187.10 mW18M1W7D2.5ppm
227699.7 MHz - 715.3 MHz130.90 mW1M11W7D2.5ppm
2127704 MHz - 711 MHz147.20 mW9M03G7D2.5ppm
2227704 MHz - 711 MHz126.80 mW9M07W7D2.5ppm
239793 MHz - 793 MHz209.90 mW9M07G7D2.5ppm
249793 MHz - 793 MHz184.10 mW9M06W7D2.5ppm
2527709 MHz - 711 MHz150.30 mW9M01G7D2.5ppm
2627709 MHz - 711 MHz129.10 mW9M03W7D2.5ppm
27272.31 GHz - 2.31 GHz248.90 mW4M52G7D2.5ppm
28272.31 GHz - 2.31 GHz218.30 mW4M53W7D2.5ppm
29272.31 GHz - 2.31 GHz222.30 mW9M02G7D2.5ppm
3272.31 GHz - 2.31 GHz191.00 mW9M03W7D2.5ppm
31272.58 GHz - 2.62 GHz316.20 mW9M04G7D2.5ppm
32272.58 GHz - 2.62 GHz260.60 mW9M03W7D2.5ppm
33272.58 GHz - 2.61 GHz302.00 mW18M0G7D2.5ppm
34272.58 GHz - 2.61 GHz243.80 mW18M1W7D2.5ppm
35272.50 GHz - 2.69 GHz333.40 mW4M54G7D2.5ppm
36272.50 GHz - 2.69 GHz264.90 mW4M53W7D2.5ppm
37272.51 GHz - 2.68 GHz307.60 mW18M1G7D2.5ppm
38272.51 GHz - 2.68 GHz249.50 mW18M1W7D2.5ppm
39273.46 GHz - 3.54 GHz330.40 mW9M03G7D2.5ppm
4273.46 GHz - 3.54 GHz268.50 mW13M5W7D2.5ppm
41273.46 GHz - 3.54 GHz315.50 mW18M0G7D2.5ppm
42273.46 GHz - 3.54 GHz256.40 mW18M0W7D2.5ppm
43273.55 GHz - 3.60 GHz182.80 mW4M53G7D2.5ppm
44273.55 GHz - 3.60 GHz148.90 mW4M53W7D2.5ppm
45273.56 GHz - 3.59 GHz165.20 mW18M1G7D2.5ppm
46273.56 GHz - 3.59 GHz135.20 mW18M1W7D2.5ppm
47273.60 GHz - 3.70 GHz169.00 mW4M52G7D2.5ppm
48273.60 GHz - 3.70 GHz141.90 mW4M53W7D2.5ppm
49273.61 GHz - 3.69 GHz157.80 mW18M0G7D2.5ppm
5273.61 GHz - 3.69 GHz129.10 mW18M1W7D2.5ppm
51273.70 GHz - 3.80 GHz345.10 mW4M54G7D2.5ppm
52273.71 GHz - 3.79 GHz279.90 mW9M02W7D2.5ppm
53273.71 GHz - 3.79 GHz324.30 mW18M1G7D2.5ppm
54273.71 GHz - 3.79 GHz267.30 mW18M1W7D2.5ppm
55271.71 GHz - 1.78 GHz235.50 mW1M11W7D2.5ppm
56271.72 GHz - 1.77 GHz274.20 mW13M6G7D2.5ppm
57271.72 GHz - 1.77 GHz257.60 mW18M1G7D2.5ppm
58271.72 GHz - 1.77 GHz227.50 mW18M0W7D2.5ppm
5924E1.85 GHz - 1.91 GHz217.30 mW4M58W7D2.5ppm
624E1.86 GHz - 1.90 GHz270.40 mW19M0G7D2.5ppm
6124E1.86 GHz - 1.90 GHz214.30 mW19M1W7D2.5ppm
6222H826.5 MHz - 846.5 MHz197.70 mW4M52G7D2.5ppm
6322H826.5 MHz - 846.5 MHz154.50 mW4M59W7D2.5ppm
6422H834 MHz - 839 MHz194.50 mW19M1G7D2.5ppm
6522H834 MHz - 839 MHz147.90 mW19M1W7D2.5ppm
66272.51 GHz - 2.56 GHz223.90 mW19M1G7D2.5ppm
67272.52 GHz - 2.55 GHz222.30 mW39M2G7D2.5ppm
68272.52 GHz - 2.55 GHz177.00 mW39M1W7D2.5ppm
699790.5 MHz - 795.5 MHz193.60 mW4M55G7D2.5ppm
79790.5 MHz - 795.5 MHz157.00 mW4M56W7D2.5ppm
719793 MHz - 793 MHz192.30 mW9M36G7D2.5ppm
729793 MHz - 793 MHz149.60 mW9M40W7D2.5ppm
73272.31 GHz - 2.31 GHz213.80 mW4M55G7D2.5ppm
74272.31 GHz - 2.31 GHz174.60 mW4M56W7D2.5ppm
75272.31 GHz - 2.31 GHz210.40 mW9M36G7D2.5ppm
76272.31 GHz - 2.31 GHz167.50 mW9M38W7D2.5ppm
77271.71 GHz - 1.78 GHz228.60 mW4M54W7D2.5ppm
78271.73 GHz - 1.76 GHz292.40 mW39M2G7D2.5ppm
79271.73 GHz - 1.76 GHz228.00 mW38M9W7D2.5ppm
8273.46 GHz - 3.54 GHz641.20 mW18M4G7D2.5ppm
81273.47 GHz - 3.53 GHz511.70 mW38M2W7D2.5ppm
82273.50 GHz - 3.50 GHz595.70 mW97M4G7D2.5ppm
83273.50 GHz - 3.50 GHz479.70 mW97M7W7D2.5ppm
84273.74 GHz - 3.94 GHz523.60 mW78M1W7D2.5ppm
85273.75 GHz - 3.93 GHz662.20 mW97M8G7D2.5ppm
86273.75 GHz - 3.93 GHz521.20 mW98M0W7D2.5ppm
Confidentiality
Long Term
Grant Notes
Power output listed is ERP for frequencies below 1GHz and EIRP for frequencies above 1GHz. SAR compliance for body-worn operating configurations is limited to the belt- clips, holsters or similar accessories that have no metallic component in the assembly and must provide at least 15 mm separation between the device and the user's body. End-users must be informed of the body- worn operating requirements for satisfying RF exposure compliance. The highest reported SAR values for head, body-worn accessory, hotspot and simultaneous transmission use conditions are 1.16 W/kg, 1.16 W/kg, 1.17 W/kg, and 1.59 W/kg, respectively. This device supports LTE of 1.4, 3, 5, 10, 15 and 20 MHz bandwidth modes for FDD LTE Bands 2, 4 and 66;LTE of 5, 10, 15 and 20 MHz bandwidth modes for FDD LTE Band 7 and TDD Bands 38, 41, 42 and 43; LTE of 1.4, 3, 5 and 10 MHz bandwidth modes for FDD LTE Bands 5 and 12; LTE of 5 and 10 MHz bandwidth modes for FDD LTE Bands 14, 17 and 30. This device supports 5GNR of 5 and 10 MHz bandwidth modes for FDD Bands n14 and n30; 5GNR of 5, 10, 15 and 20 MHz bandwidth modes for FDD Bands n2 and n5; 5GNR of 5, 10, 15, 20, 30 and 40 MHz bandwidth modes for FDD Bands n7 and n66; 5GNR of 10, 20, 30, 40, 50, 60, 80, 90 and 100 MHz bandwidth modes for TDD Band n77.
