APYHRO00114Cellular Phone

TCAUZA134AFZZ 10A XXX.X XX XXXX ① 1 お買い上げ品の確認 このたびは、 SoftBank 942SH をお買い上げいただき、 まことにありがとうございます。 SoftBank 942SH をご利用の前に、本書をご覧になり、正しくお取 り扱いください。 本書をご覧いただいたあとは、大切に保管してください。 SoftBank 942SH は、 3G 方式と GSM 方式に対応しております。 本書の内容の一部でも無断転載することは禁止されております。 . 本書の内容は将来、予告無しに変更することがございます。 . この印刷物は再生紙を使用しています。 942SH 本体 ■ 電池パック（ SHBCR1 ） ■ クイックスタート ■ お願いとご注意（本書） ■ 保証書 ■ 本機のご利用にあたって、本書のほかに「取扱説明書」と「すぐいまガイド」をご用意しています。 本機の使いかたや機能を詳しく知りたいときは、「 . 取扱説明書」（ PDF ファイル）をパソコンからダウンロー ドしてください。 外出先などで機能を確認したいときは、「 . すぐいまガイド」にアクセスしてください。 取扱説明書（ PDF ファイル） ■ http://www.softbank.jp/mb/r/support/942sh/ すぐいまガイド（サイト） ■ http://shweb.sharp.co.jp/manual/942SH/ ※パケット通信料がかかります。 ガイドブックのご紹介 未 23 マナーとルールを守り安全に使用しましょう ルールを守りましょう 本機の使いかたを誤ると、機器の発熱・破壊・感電 といった危険を伴い、死亡または重傷を負う恐れが あります。以下の内容および 11 ページの「安全上の ご注意」をお読みのうえ、正しくお使いください。 こんな使いかたはやめましょう 充電端子を接触させない ■ 金属製のストラップやヘ アピンなどで充電端子ど うしを接触させると非常 に危険です。持ち運び時に も十分ご注意ください。 分解／改造しない ■ キャビネットを開けたり 改造しないでください。感 電やケガの原因となりま す。修理などはソフトバン クにご依頼ください。 水や海水につけない／濡らさない ■ 水濡れによる故障だけで なく、内部に水が入ると火 災や感電の原因となりま す。水などの入った容器の 近くにも置かないでくだ さい。 加熱しない ■ 乾燥などの目的で、電子レ ンジなどの加熱調理機器 に入れないでください。ま た、高温になる場所で使用 しないでください。 指定品以外は使用しない ■ 充電器／電池パックなど は必ずソフトバンク指定 のものをお使いください。 電池パックは特に注意 ■ 電池パックは取り扱いを 誤ると、漏液・発熱・破裂・ 発火などの原因となりま す。 運転中は使用しない ■ 自動車などの運転中は絶 対に使用しないでくださ い 。メールを見るだけで処 罰の対象となります。 こんな場所では電源を切りましょう 航空機内 ■ 運行の安全に支障をきた す可能性があります。（航 空機内で携帯電話を使用 できるときは、航空会社の 指示に従い、適切にご使用 ください。） 病院内 ■ 医用電気機器に影響を及 ぼす可能性があります。 満員電車など ■ 付近に植込み型心臓ペー スメーカおよび植込み型 除細動器を装着されてい る方がいると、誤動作など の影響を与えることがあ ります。 マナーを守りましょう 本機をお使いになるときは、周囲への気配りを忘れ ないようにしましょう。 次のような場所では、特にご注意ください。 電車やバスなどの交通機関 ■ 車内のアナウンスや掲示に従いましょう。 劇場や映画館、美術館など ■ 周囲の迷惑にならないよう電源を切っておきましょう。 レストランやホテルのロビーなど ■ 静かな場所では、大きな声での通話は控えましょう。 街の中 ■ 通行の妨げにならない場所で使いましょう。 マナーを守るための機能 マナーモード 着信があったりアラームが動作しても、本機から 音が出ないようにします。 簡易留守録 電話に出られないとき、相手のメッセージを本機 に録音します。 電波 Off モード 電源を入れたまま、電波の送受信だけを停止します。 自動返信 車の運転中など、メールを返信できないときに、 自動的に定型文を返信します。 45 電池パックの充電 電池パックを取り付ける 1 電池カバーを取り外す ⯍ᖆȳɘʀ 電池カバーを押しながら矢印の方向へスライ . ドさせたあと、持ち上げます。 2 電池パックを取り付ける 電池パックの印刷面を上にして、電池パックの . 先を合わせてください。 3 電池カバーを取り付ける 電池カバーをキャビネットの両端に合わせて、 . ゆっくりとスライドさせます。 電池パックを取り外す 本機の電源を切った状態で、図のように電池パック を持ち上げます。 電池パックについて 電池パックを使い切った状態で、保管・放置しない . でください。お客様が登録・設定した内容が消失ま たは変化したり、電池パックが使用できなくなるこ とがあります。長期間保管・放置するときは、半年に １回程度補充電を行ってください。 電池パックの使用条件によって、寿命が近づくにつ . れて電池パックが膨れることがありますが、安全上 問題はありません。 電池パックは消耗品です。十分に充電しても使用で . きる時間が極端に短くなったら、交換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、乾いたきれい . な綿棒などで清掃してください。そのままにしておくと、 充電ができなくなるなど接触不良の原因となります。 リチウムイオン電池について 本機は、リチウムイオン電池を使用し . ています。リチウムイオン電池はリサ イクル可能な貴重な資源です。 リサイクルは、お近くのモバイル・ , リサイクル・ネットワークのマーク のあるお店で行っています。 リサイクルのときは、ショートさせたり、分解しな , いでください。火災・感電の原因となります。 電池パックを充電する 電池パックを本機に取り付けて充電します。 AC アダプタはオプション品です。必ずソフトバン . ク指定の「 ZTDAA1 」をお使いください。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V ঋ⤴ᑿࠔᴻ੿ ᴻ੿ȵɫɋɟ AC ȪɈɟɇ ɁɪʀɳɱȬɐ ယỮ Ȼɕȷɇʀ Ⱒڇ֢ ɲɲʀɁ ɤɇɻ ɟɱȸ 1 外部機器端子の端子キャップを 矢印の方向に開く 2 AC アダプタの接続コネクターを 本機に差し込む 接続コネクターは刻印面を上にして、水平に . 「カチッ」と音がするまで、しっかりと差し込み ます。 3 AC アダプタのプラグを起こし、 家庭用 AC コンセントに差し込む 充電が始まり、スモールライトが赤色で点灯し . ます。 スモールライトが消灯すれば、充電は完了です。 . 4 プラグを家庭用 AC コンセントから抜く ひねらずまっすぐに抜いてください。 . 5 本機から接続コネクターを取り外す リリースボタンを押さえながら、まっすぐに引 . き抜いてください。 6 プラグと端子キャップを元の状態に戻す スモールライトが点滅しているとき 電池パックの異常か寿命のため、充電できていませ . ん。新しい電池パックと交換してください。 AC アダプタ利用時のご注意 充電するとき以外、プラグは倒してください。また、 . コードを強く引っ張ったり、ねじったりしないでく ださい。断線の原因となります。 海外での充電について 海外での充電に起因するトラブルについては、当社 . では責任を負いかねますのであらかじめご了承くだ さい。 67 暗証番号について 本機の使用にあたっては、次の暗証番号が必要にな ります。 操作用 暗証番号 各機能を利用するときに使います。 （お買い上げ時は「 9999 」に設定されて います。） 管理者用 暗証番号 設定リセット、オールリセットなど のときに使います。（お買い上げ時は 「 9999 」に設定されています。） 交換機用 暗証番号 ご契約時の４ケタの番号です。契約内 容の変更やオプションサービスを一般 電話から操作するときに使います。 発着信規制 用暗証番号 ※ ご契約時の４ケタの番号です。発着信 規制サービスの設定を行うときに使い ます。 ※発着信規制用暗証番号は変更できます。 暗証番号はお忘れにならないよう、 他人に知られないようご注意ください。 他人に知られ悪用されたときは、その損害について 当社では責任を負いかねますので、あらかじめご了 承ください。 暗証番号の入力間違いについて 各機能で暗証番号の入力を間違えると、間違いを知 . らせるメッセージが表示されます。操作をやり直し てください。 発着信規制用暗証番号の入力を 3 回間違えたときは、 . 発着信規制サービスの設定変更ができなくなります。 このときは、発着信規制用暗証番号と交換機用暗証番 号の変更が必要となりますので、ご注意ください。 暗証番号を変更する 操作用暗証番号を変更する ■ 1 %Sg 「設定」 S% 2 f 「本体・メモリカード」 3 e 「セキュリティ設定」 S% 4 e 「暗証番号変更」 S% 5 現在の操作用暗証番号入力 S% 6 新しい操作用暗証番号入力 S% 7 再度新しい操作用暗証番号入力 S% 8 e 「いいえ」 S% 続けて管理者用暗証番号を変更するときは、「 . は い」を選び % を押したあと、下記 4 へ進みます。 管理者用暗証番号を変更する ■ 1 「操作用暗証番号を変更する」の 1 ～ 3 2 e 「管理者用設定」 S% 3 e 「管理者用暗証番号変更」 S% 4 現在の管理者用暗証番号入力 S% 5 新しい管理者用暗証番号入力 S% 6 再度新しい管理者用暗証番号入力 S% PIN コードについて PIN コードとは、 USIM カードの暗証番号です。 第三者による本機の無断使用を防ぐために使いま す。（お買い上げ時は「 9999 」に設定されています。） 電源 On 時に PIN コードを入力しないと、本 機を使用 . できないようにすることができます。 1 %Sg 「設定」 S% 2 f 「本体・メモリカード」 Se 「セキュリティ設定」 S% 3 e 「 PIN 認証」 S% 4 e 「 PIN On ／ Off 設定」 S% Se 「 On 」 S% 5 現在の PIN コード入力 S% このあとの操作で PIN コードを変更することが . できます。 6 e 「 PIN 変更」 S% 7 現在の PIN コード入力 S% 8 新しい PIN コード入力 S% 9 再度新しい PIN コード入力 S% PIN コードの入力間違いについて PIN コードの入力を３回間違えると、 PIN ロックが設 . 定され、本機の使用が制限されます。 PIN ロックを解除するとき お問い合わせ先（ . A 裏表紙）で、「 PIN ロック解除 コード（ PUK コード）」を確認のうえ、次の操作を 行ってください。 PIN ロック解除コード入力 S%S 新しい PIN コード入力 S%S 再度新しい PIN コード入力 S% PIN ロック解除コードの入力を 10 回間違えると、 , USIM カードがロックされ、本機が使用できなくな ります。所定の手続きが必要となるため、お問い合 わせ先（ A 裏表紙）までご連絡ください。 89 使用材料おもな仕様 仕様変更などにより、内容が一部異なることがあります。 942SH 本体 質量約● g 連続通話時間 約●分（ 3G モード） 約●分（ GSM モード） 連続待受時間 約●時間（ 3G モード） 約●時間（ GSM モード） （クローズポジション時） 充電時間（本機の 電源を切って充 電した場合） AC アダプタ：約●分 シガーライター充電器：約●分 サイズ （幅×高さ×奥行） 約●×●●×● mm （クローズポジション時、突起部 除く） 最大出力 0.25W （ 3G モード） 2.0W （ GSM モード） 上記は、電池パック装着時の数値です。 . 上記の時間は、バックライトが「 . 明るさ：２」のとき の数値です。 連続通話時間とは、充電を満たした新品の電池パッ . クを装着し、電波が正常に受信できる静止状態から 算出した平均的な計算値です。 連続待受時間とは、充電を満たした新品の電池パッ . クを装着し、本機をクローズポジションにした状態 で通話や操作をせず、電波が正常に受信できる静 止状態から算出した平均的な計算値です。国内（ 3G モード）においては、 IP サービス設定、着デコ設定、 S! アプリ通知設定、ウィジェット通知設定が「 Off 」 のときの数値です。 お使いの場所や状況、設定内容によって、上記の各 . 時間は変動します。 液晶ディスプレイは非常に精密度の高い技術で作 . られていますが、画素欠けや常時点灯する画素があ りますので、あらかじめご了承ください。 メモリ容量 データフォルダ ■ 50M バイト（メールのデコレメールテンプレート、 S! アプリとメモリを共有） メール ■ 受信ボックス 10M バイト、 3000 件 下書き 5M バイト（送信済みボックスは 最大 1000 件） 送信済みボックス 未送信ボックス デコレメールテン プレート 50M バイト（データフォルダ、 S! アプリとメモリを共有） カメラ ■ 静止画約 18 枚 ※ 1 （ 8M ／ハイクオリティ） 動画 ※ 2 長時間撮影 約 30 分 ※ 3 （メモリカード保存時） メール添付 2M バイト／ 295K バイト ※ 1 本体に何も保存されていないときの目安 ※ 2 １ファイルあたりの保存可能容量の目安 ※ 3 お使いの場所や状況、設定内容によって、変動する ことがあります。 S! アプリ ■ 100 件、 50M バイト（メールのデコレメールテンプ レート、データフォルダとメモリを共有） 付属品 電池パック（ SHBCR1 ） ■ 電圧 3.7V 使用電池リチウムイオン電池 容量 770mAh 外形サイズ （幅×高さ×奥…

Text truncated - open the document above for the full version.

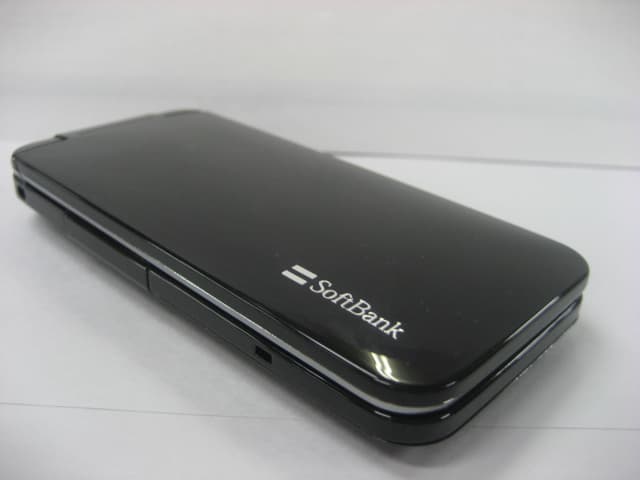

Model Name: 942SH Photo (External) FCC ID : APYHRO00114 - 1 / 3 - Model Name: 942SH Photo (External) FCC ID : APYHRO00114 - 2 / 3 - Model Name: 942SH Photo (External) FCC ID : APYHRO00114 - 3 / 3 -

Model Name: 942SH Spec Label and Location FCC ID : APYHRO00114 ○Spec Label ①Barcode of IMEI ②IMEI (Production Serial Number) ③Approval Number of JATE ④Certification Number of TELEC ⑤Products Code ⑥Color Name ⑦Production Year & Month ⑧Model Name FCC ID ：APYHRO00114 ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts. ⑧

Model Name: 942SH Photo (Internal) FCC ID : APYHRO00114 1 / 5 Model Name: 942SH Photo (Internal) FCC ID : APYHRO00114 2 / 5 Model Name: 942SH Photo (Internal) FCC ID : APYHRO00114 3 / 5 Model Name: 942SH Photo (Internal) FCC ID : APYHRO00114 4 / 5 Model Name: 942SH Photo (Internal) FCC ID : APYHRO00114 5 / 5

Test report No. : 30EE0083-HO-B Page : 2 of 19 Issued date : December 25, 2009 FCC ID : APYHRO00114 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 CONTENTS PAGE SECTION 1: Customer information ...................................................................................... 3 SECTION 2: Equipment under test (E.U.T.) ........................................................................ 3 SECTION 3: Test specification, procedures & results ......................................................... 4 SECTION 4: Operation of E.U.T. during testing ................................................................. 6 SECTION 5: Conducted Emission ......................................................................................... 8 SECTION 6: Radiated Emission ............................................................................................ 9 APPENDIX 1: Photographs of test setup............................................................................. 10 Conducted Emission .................................................................................................................... 10 Radiated Emission ....................................................................................................................... 11 Worst Case Position (Horizontal: X-axis/ Vertical:X-axis) ..................................................... 12 APPENDIX 2: Data of EMI test ........................................................................................... 13 Conducted Emission .................................................................................................................... 13 Radiated Emission ....................................................................................................................... 15 APPENDIX 3: Test instruments ........................................................................................... 19 Test report No. : 30EE0083-HO-B Page : 3 of 19 Issued date : December 25, 2009 FCC ID : APYHRO00114 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 1: Customer information Company Name : Sharp Corporation, Communication Systems Group. Address : 2-13-1 Iida Hachihonmatsu HigashiHiroshima-City, Hiroshima, 739-0192 Japan Telephone Number : +81-82-420-1827 Facsimile Number : +81-82-420-1572 Contact Person : Hiroyuki Uwatoko SECTION 2: Equipment under test (E.U.T.) 2.1 Identification of E.U.T. Type of Equipment : Cellular Phone Model No. : 942SH Serial No. : 004401/11/225016/8 Rating : AC 120V / 60Hz, DC 4.0V Receipt Date of Sample : December 10, 2009 Country of Mass-production : Japan Condition of EUT : Production prototype (Not for Sale: This sample is equivalent to mass-produced items.) Modification of EUT : No Modification by the test lab 2.2 Product Description Model No: 942SH (referred to as the EUT in this report) is the Cellular Phone. Feature of EUT : 942SH is WCDMA & Tri-band (900/1800/1900) GSM Dual mode Cellular Phone. The EUT has the function that Bluetooth wireless technology interface for establishing contact and transmitting data with certain device. Clock frequency : CPU: 26MHz RTC: 32.768kHz Internal: 208MHz Test report No. : 30EE0083-HO-B Page : 4 of 19 Issued date : December 25, 2009 FCC ID : APYHRO00114 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 3: Test specification, procedures & results 3.1 Test specification Test Specification : FCC Part 15 Subpart B 2009, final revised on December 2, 2009 Title : FCC 47CFR Part15 Radio Frequency Device Subpart B Unintentional Radiators 3.2 Procedures and results Item Test Procedure Limits Deviation Worst margin Result Conducted emission FCC: ANSI C63.4: 2003 7. AC powerline conducted emission measurements Class B N/A [QP] 12.7dB 0.17101MHz, L [AV] 9.8dB 0.17101MHz, L Complied Radiated emission FCC: ANSI C63.4: 2003 8. Radiated emission measurements Class B N/A 8.2dB 72.375MHz Horizontal, QP Complied *Note: UL Japan, Inc’s EMI Work Procedure QPM05. 3.3 Addition to standard No addition, exclusion nor deviation has been made from the standard. 3.4 Uncertainty EMI The following uncertainties have been calculated to provide a confidence level of 95% using a coverage factor k=2. Conducted emission (+dB) Test room (semi- anechoic chamber) 150kHz-30MHz No.1 3.7dB No.2 3.7dB No.3 3.7dB No.4 3.7dB Radiated emission (10m*)(+dB) Radiated emission (3m*)(+dB) Test room (semi- anechoic chamber) 9kHz -30MHz 30MHz -300MHz 300MHz -1GHz 9kHz -30MHz 30MHz -300MHz 300MHz -1GHz 1GHz -18GHz 18GHz -26.5GHz 26.5GHz -40GHz No.1 3.1dB 4.4dB 3.9dB 3.2dB 3.8dB 3.9dB 5.0dB 5.0dB 5.4dB No.2 - - - 3.2dB 4.4dB 4.0dB 5.0dB 5.2dB 5.4dB No.3 - - - 3.2dB 4.2dB 3.8dB 5.0dB 5.3dB 5.3dB No.4 - - - 3.2dB 4.0dB 3.8dB 5.0dB 5.3dB 5.3dB *10m/3m = Measurement distance Conducted Emission test The data listed in this test report has enough margin, more than the site margin. Radiated emission test (3m) The data listed in this test report has enough margin, more than the site margin. Test report No. : 30EE0083-HO-B Page : 5 of 19 Issued date : December 25, 2009 FCC ID : APYHRO00114 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 3.5 Test Location UL Japan, Inc. Head Office EMC Lab. *NVLAP Lab. code: 200572-0 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 FCC Registration Number IC Registration Number Width x Depth x Height (m) Size of reference ground plane (m) / horizontal conducting plane Other rooms No.1 semi-anechoic chamber 313583 2973C-1 19.2 x 11.2 x 7.7m 7.0 x 6.0m No.1 Power source room No.2 semi-anechoic chamber 655103 2973C-2 7.5 x 5.8 x 5.…

Text truncated - open the document above for the full version.

Test report No. : 30EE0083-HO-B Page : 10 of 19 Issued date : December 25, 2009 FCC ID : APYHRO00114 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 APPENDIX 1: Photographs of test setup Conducted Emission Photo 1 Photo 2 Test report No. : 30EE0083-HO-B Page : 11 of 19 Issued date : December 25, 2009 FCC ID : APYHRO00114 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Radiated Emission Photo 1 Photo 2 Test report No. : 30EE0083-HO-B Page : 12 of 19 Issued date : December 25, 2009 FCC ID : APYHRO00114 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Worst Case Position (Horizontal: X-axis/ Vertical:X-axis) X-axis Y-axis Z-axis
