APYHRO00118Cellular Phone

Sharp Corporation
Cellular Phone - FCC ID APYHRO00118 - Sharp Corporation
Click to zoom

Application Details

Equipment Class
PCE - PCS Licensed Transmitter held to ear
Date of Grant
Apr 06, 2010
Application Purpose
Original Equipment
Date of Application
Apr 06, 2010
Equipment Note
Cellular Phone
Frequency Range
1850.20000000 - 1909.80000000
Company
Sharp Corporation
Country
Japan

Documents & Files

Select a file to view

Users Manual

↗

Cover Letter(s)

↗

External Photos

↗

ID Label/Location Info

↗
↗

Internal Photos

↗

Parts List/Tune Up Info

↗

RF Exposure Info

↗
↗

Test Report

↗

Test Setup Photos

↗
↗

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

TCAUZA156AFZZ 10X XX.X XX XX ●① お問い合わせ先䞀芧 1 お買い䞊げ品の確認 このたびは、 SoftBank 841SH s をお買い䞊げいただき、 たこずにありがずうございたす。 SoftBank 841SH s をご利甚の前に、本曞をご芧になり、正しくお取 り扱いください。 本曞をご芧いただいたあずは、倧切に保管しおください。 SoftBank 841SH s は、 3G 方匏ず GSM 方匏に察応しおおりたす。 本曞の内容の䞀郚でも無断転茉するこずは犁止されおおりたす。 . 本曞の内容は将来、予告無しに倉曎するこずがございたす。 . この印刷物は再生玙を䜿甚しおいたす。 841SH s 本䜓 ■ 電池パック SHBCU1  ■ 卓䞊ホルダヌ SHEDB1  ■ クむックスタヌト ■ お願いずご泚意本曞 ■ 保蚌曞 ■ 本機のご利甚にあたっお、本曞のほかに「取扱説明曞」ず「すぐいたガむド」をご甚意しおいたす。 本機の䜿いかたや機胜を詳しく知りたいずきは、「 . 取扱説明曞」 PDF ファむルをパ゜コンからダりンロヌ ドしおください。 倖出先などで機胜を確認したいずきは、「 . すぐいたガむド」にアクセスしおください。 取扱説明曞 PDF ファむル ■ http://www.softbank.jp/mb/r/support/841shs/ すぐいたガむド携垯サむト ■ http://shweb.sharp.co.jp/manual/841SHs/ ※パケット通信料がかかりたす。 ガむドブックのご玹介 目 次 お買い䞊げ品の確認.......................... 1 マナヌずルヌルを守り安党に䜿甚したしょう .... 2 電池パックの充電 ............................ 4 防氎性胜に぀いお ............................ 7 暗蚌番号に぀いお ............................ 10 PIN コヌドに぀いお .......................... 11 おもな仕様 .................................. 12 䜿甚材料 .................................... 14 ゜フトりェア曎新 ............................ 15 安党䞊のご泚意 .............................. 16 お願いずご泚意 .............................. 24 知的財産暩に぀いお.......................... 28 携垯電話機の比吞収率 SAR に぀いお.......... 31 保蚌ずアフタヌサヌビス...................... 33 Quick Tips ................................ 34 ※お問い合わせ先䞀芧は裏衚玙に蚘茉しおいたす。 23 マナヌずルヌルを守り安党に䜿甚したしょう ルヌルを守りたしょう 本機の䜿いかたを誀るず、機噚の発熱・砎壊・感電 ずいった危険を䌎い、死亡たたは重傷を負う恐れ がありたす。以䞋の内容および「安党䞊のご泚意」  A 16 ペヌゞをお読みのうえ、正しくお䜿いく ださい。 こんな䜿いかたはやめたしょう 充電端子を接觊させない ■ 金属補のストラップやヘ アピンなどで充電端子ど うしを接觊させるず非垞 に危険です。持ち運び時に も十分ご泚意ください。 分解改造しない ■ キャビネットを開けたり 改造しないでください。感 電やケガの原因ずなりた す。修理などは゜フトバン クにご䟝頌ください。 防氎を過信しない ■ 防氎であっおも、氎䞭に沈 めたり倧量の氎をかける ず、内郚に氎が入り火灜や 感電の原因ずなりたす。た た、真氎以倖はかけないで ください。 加熱しない ■ 也燥などの目的で、電子レ ンゞなどの加熱調理機噚 に入れないでください。た た、高枩になる堎所で䜿甚 しないでください。 指定品以倖は䜿甚しない ■ 充電噚電池パックなど は必ず゜フトバンク指定 のものをお䜿いください。 電池パックは特に泚意 ■ 電池パックは取り扱いを 誀るず、挏液・発熱・砎裂・ 発火などの原因ずなりた す。 運転䞭は䜿甚しない ■ 自動車などの運転䞭は絶 察に䜿甚しないでくださ い 。メヌルを芋るだけで凊 眰の察象ずなりたす。 こんな堎所では電源を切りたしょう 航空機内 ■ 運行の安党に支障をきた す可胜性がありたす。航 空機内で携垯電話を䜿甚 できるずきは、航空䌚瀟の 指瀺に埓い、適切にご䜿甚 ください。 病院内 ■ 医甚電気機噚に圱響を及 がす可胜性がありたす。 満員電車など ■ 付近に怍蟌み型心臓ペヌ スメヌカおよび怍蟌み型 陀现動噚を装着されおい る方がいるず、誀動䜜など の圱響を䞎えるこずがあ りたす。 マナヌを守りたしょう 本機をお䜿いになるずきは、呚囲ぞの気配りを忘れ ないようにしたしょう。 次のような堎所では、特にご泚意ください。 電車やバスなどの亀通機関 ■ 車内のアナりンスや掲瀺に埓いたしょう。 劇堎や映画通、矎術通など ■ 呚囲の迷惑にならないよう電源を切っおおきたしょう。 レストランやホテルのロビヌなど ■ 静かな堎所では、倧きな声での通話は控えたしょう。 街の䞭 ■ 通行の劚げにならない堎所で䜿いたしょう。 マナヌを守るための機胜 マナヌモヌド 着信があったりアラヌムが動䜜しおも、本機から 音が出ないようにしたす。 簡易留守録 電話に出られないずき、盞手のメッセヌゞを本機 に録音したす。 電波 Off モヌド 電源を入れたたた、電波の送受信だけを停止したす。 自動返信 車の運転䞭など、メヌルを返信できないずきに、 自動的に定型文を返信したす。 45 電池パックの充電 電池パックを取り付ける 1 電池カバヌを取り倖す ⯍ᖆȳɘʀ Ɍɩ ツメに指をかけ、図のように䞋偎から起こしお . 倖したす。 2 電池パックを取り付ける 電池パックの印刷面を䞊にしお、電池パックの . 先を合わせおください。 3 電池カバヌを取り付ける ƊǜΡΈȡ࿀Ƕ ÇŠDzÇšÈ™Ç·àŸÇš 電池カバヌの先を合わせお、浮いおいる箇所が . ないようにしっかりず抌さえたす。 電池パックを取り倖す 本機の電源を切った状態で、図のように電池パック を持ち䞊げたす。 電池カバヌに぀いお 電池カバヌが正しく装着されおいないず、防氎防 . 塵性胜が保蚌できたせんのでご泚意ください。 電池カバヌが砎損したずきは、電池カバヌを亀換し . おください。砎損箇所から内郚に氎が入り、感電や電 池パックの腐食など、故障の原因ずなりたす。 電池パックに぀いお 電池パックを䜿い切った状態で、保管・攟眮しない . でください。お客様が登録・蚭定した内容が消倱た たは倉化したり、電池パックが䜿甚できなくなるこ ずがありたす。長期間保管・攟眮するずきは、半幎に 回皋床補充電を行っおください。 電池パックの䜿甚条件によっお、寿呜が近づくに぀ . れお電池パックが膚れるこずがありたすが、安党䞊 問題はありたせん。 電池パックは消耗品です。十分に充電しおも䜿甚で . きる時間が極端に短くなったら、亀換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、也いたきれい . な綿棒な どで枅掃しおください。そのたたにしおおくず、 充電ができなくなるなど接觊䞍良の原因ずなりたす。 電池パックは防氎防塵察応しおいたせん。 . リチりムむオン電池に぀いお 本機は、リチりムむオン電池を䜿甚 . しおいたす。リチりムむオン電池は リサむクル可胜な貎重な資源です。 リサむクルは、お近くのモバむル・ , リサむクル・ネットワヌクのマヌ クのあるお店で行っおいたす。 リサむクルのずきは、ショヌトさせたり、分解しな , いでください。火灜・感電の原因ずなりたす。 67 電池パックの充電 AC アダプタで充電する ■ AC アダプタの接続コネクタヌを、本機の倖郚機噚 端子に取り付けお充電したす。 倖郚機噚端子からの浞氎を防ぐため、卓䞊ホルダヌ . での充電をおすすめしたす。 ૐಖ᧞ AC ȻɻɃɻɐ AC100V àŠ‹â€Žá‘¿à ”áŽ»à©¿ Ꮋ੿ȵɫɋɟ AC ȪɈɟɇ ɁɪʀɳɱȬɐ ယỮ Ȼɕȷɇʀ Ⱒڇ֢ ɲɲʀɁɀɇɻ ɟɱȞ AC アダプタ利甚時のご泚意 充電するずき以倖、プラグは倒しおください。たた、 . コヌドを匷く匕っ匵ったり、ねじったりしないでく ださい。断線の原因ずなりたす。 AC アダプタでの充電埌は、倖郚機噚端子の端子 . キャップを確実に閉じおください。接觊面に现かい ゎミなどが挟たるず、浞氎の原因ずなりたす。 電池パックを充電する 電池パックを本機に取り付け、付属の卓䞊ホルダヌ ず゜フトバンク指定の AC アダプタ「 ZTDAA1 」オ プション品を䜿甚しお充電したす。 AC アダプタおよび卓䞊ホルダヌは、防氎防塵察 . 応しおいたせん。本機が濡れおいるずきは、充電し ないでください。 充電䞭は、 AC アダプタや本機があたたかくなるこ . ずがありたす。 ယỮᎻ੿ Ⱒڇ֢ ɲɲʀɁɀɇɻ ɁɪʀɳɱȬɐ ૐಖ᧞ AC ȻɻɃɻɐ AC100V ယỮȻɕȷɇʀ AC ȪɈɟɇ ɟɱȞ 1 AC アダプタの接続コネクタヌを卓䞊ホ ルダヌの接続端子に差し蟌む 接続コネクタヌは向きに泚意しお、氎平に「 . カ チッ」ず音がするたで、しっかりず差し蟌みた す。 2 AC アダプタのプラグを起こし、 家庭甚 AC コンセントに差し蟌む 3 本機を卓䞊ホルダヌに取り付ける 充電が始たり、スモヌルラむトが赀色で点灯し . たす。 スモヌルラむトが消灯すれば、充電は完了です。 . 4 卓䞊ホルダヌから本機を取り倖す 5 プラグを家庭甚 AC コンセントから抜く AC アダプタの接続コネクタヌを取り倖すずき . は、リリヌスボタンを抌さえながら、ひねらず たっすぐに匕き抜いおください。 卓䞊ホルダヌ利甚時のご泚意 螏み぀けたり、重い物を乗せたりしないでください。 . 卓䞊ホルダヌに取り付けるず、オヌプンポゞション . にはできたせん。無理に開かないでください。 スモヌルラむトが点滅しおいるずき 電池パックの異垞か寿呜のため、充電できおいたせ . ん。新しい電池パックず亀換しおください。 海倖での充電に぀いお 海倖での充電に起因するトラブルに぀いおは、圓瀟 . では責任を負いかねたすのであらかじめご了承くだ さい。 89 防氎防塵性胜に぀いお 本機の防氎防塵性胜 本機は、端子キャップをしっかりず閉じ、電池カバヌ を取り付けた状態で、 IPX5 旧 JIS 保護等玚 5  ※ 1 、 IPX7 旧 JIS 保護等玚 7  ※ 2 盞圓の防氎性胜および IP5X  JIS 保護等玚 5  ※ 3 盞圓の防塵性胜を有しおい たす。 1 ※ IPX5 等玚ずは、内埄 6.3mm の泚氎ノズルを䜿 甚し、玄 m の距離から玄 12.5 リットル分の 氎を最䜎分間泚氎する条件であらゆる方向 から噎流を圓おおも、電話機ずしおの機胜を保 ぀ように保護されおいるこずです。 2 ※ IPX7 等玚ずは、垞枩で氎道氎、か぀静氎の氎深  m の氎槜に本機を静かに沈め、玄 30 分間氎 底に攟眮しおも、電話機内郚に浞氎せず、電話 機ずしおの機胜を保぀ように保護されおいる こずです。 3 IP5X 等玚ずは、防塵詊隓甚粉塵盎埄 75 ÎŒ m 以※ 䞋が入ったずしおも所定の動䜜および安党性 を損なわないように保護されおいるこずです。 実際の䜿甚にあたっお、す べおの状況での動䜜を保 . 蚌するものではありたせん。お客様の取り扱いの䞍 備による故障ず認められたずきは、保蚌の察象倖ず なりたすのでご了承ください。 本機は、 IPX5  IPX7 の防氎および IP5X の防塵性胜 . を有しおいたすが、完党な防氎防塵ずいうわけで はありたせん。ホコリ、砂、泥、金属粉、食べこがし、 枅涌飲料氎などが入った堎合には、故障の原因ずな るこずがありたす。 防氎防塵性胜に぀いおのご泚意 電池カバヌは確実に取り付け、端子キャップはしっ . かりず閉じおください。接觊面に现かいゎミ髪の毛 本、砂粒個、埮现な繊維などが挟たるず、氎や粉 塵が䟵入する原因ずなりたす。 端子キャップや電池カバヌが開いおいる状態で氎な . どの液䜓がかかった堎合、内郚に液䜓が入り、感電や 故障の原因ずなりたす。そのたた䜿甚せずに電源を 切り、電池パックを倖しおください。 本機が濡れおいるずきは、也いたきれいな垃でふき . 取っおください。 手や本機が濡れおいるずきに、電池カバヌや端子 . キャップの開閉は絶察にしないでください。 垞枩 5 °C 35 °Cの真氎・氎道氎にのみ察応しおい . たす。 防氎防塵に関するご泚意 本機に次のような液䜓をかけたり、぀けたりしない . でください。 石けん、掗剀、入济剀を含んだ氎海氎プヌル , の氎枩泉、熱湯 など 海氎やプヌルの氎、枅涌飲料氎などがかかったり、ホ . コリ、砂、泥などが付着した堎合には、すぐに掗い流 しおください。也燥しお固たるず、汚れが萜ちにくく なり、故障の原因ずなりたす。 砂や泥などがきれいに掗い流せおいない状態で䜿 . 甚しないでください。本䜓に傷が぀く原因ずなりた す。 湯船やプヌルなどに぀けないでください。たた、氎䞭 . で䜿甚しないでください。開閉、ボタン操䜜を含む 本機は耐氎圧蚭蚈ではありたせん。氎道やシャワヌ . などで匷い流氎 6 リットル分を超えるを圓おた り、氎䞭に沈めたりしないでください。 颚呂堎など湿気の倚い堎所には、長時間攟眮しない . でください。たた、颚呂堎で長時間利甚しないでく ださい。 サりナでは䜿甚しないでください 。たた、ドラむ . ダヌなどの枩颚はあおないでください。 本機は枩床 5 °C 35 °C、湿床 35  90 の範 .


Text truncated - open the document above for the full version.

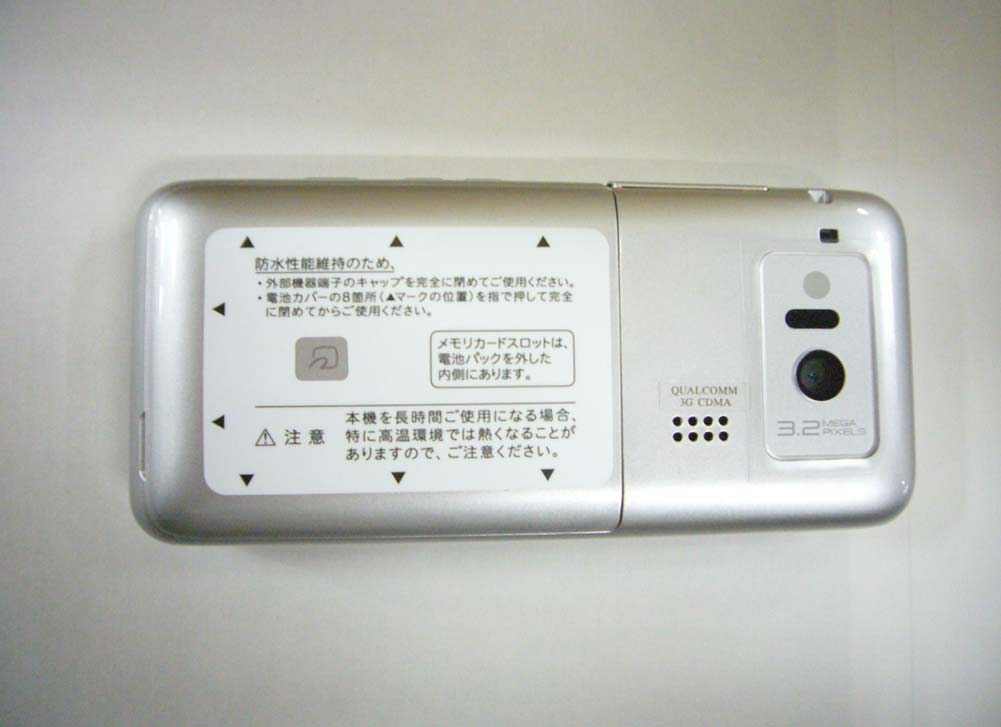

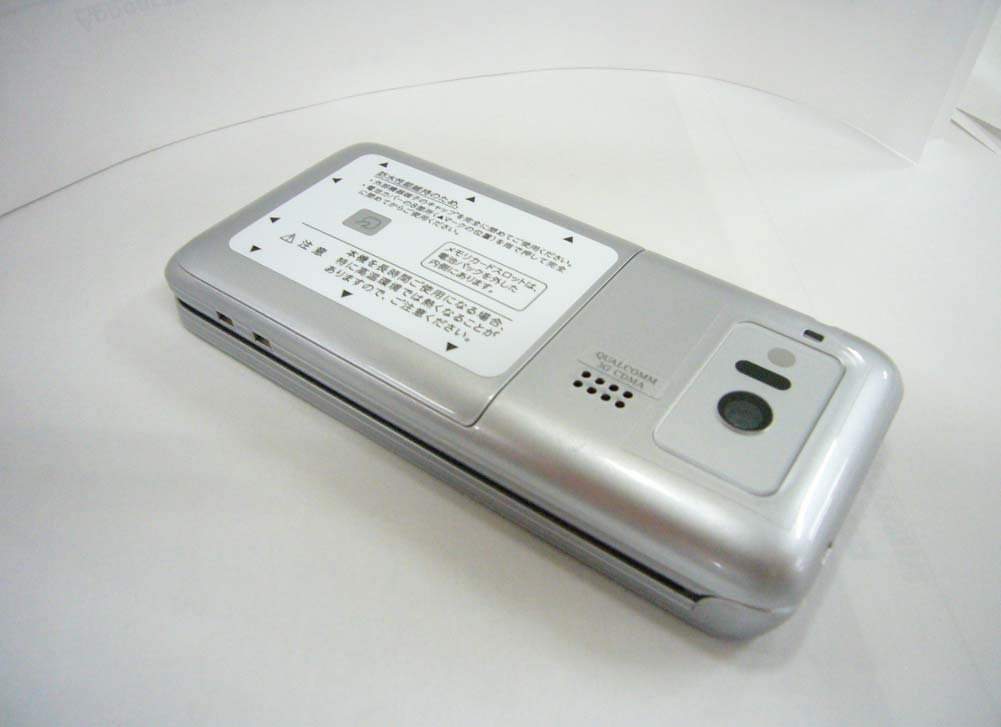

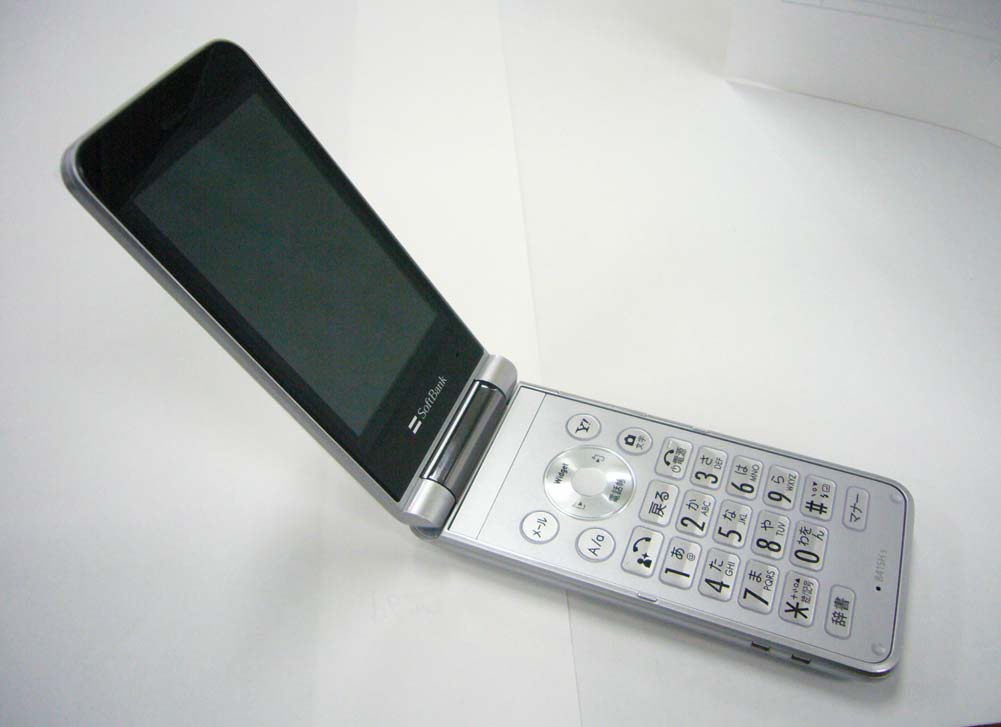

External Photos

Model Name: 841SH Photo (External) FCC ID : APYHRO00118 - 1 / 3 - Model Name: 841SH Photo (External) FCC ID : APYHRO00118 - 2 / 3 - Model Name: 841SH Photo (External) FCC ID : APYHRO00118 - 3 / 3 -

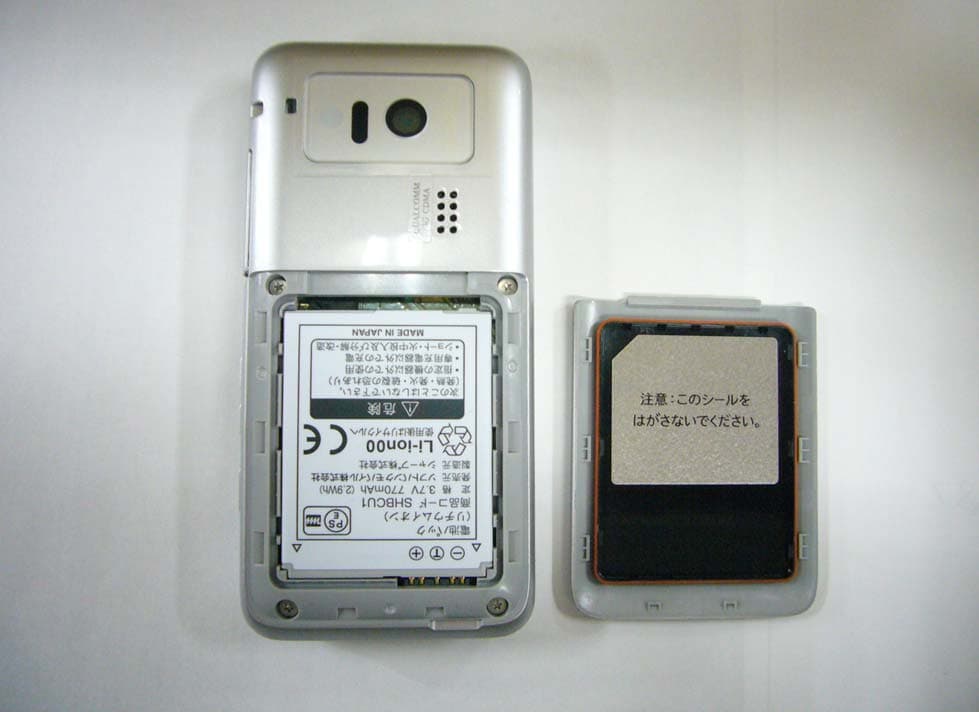

ID Label/Location Info

Model Name: 841SH Spec Label and Location FCC ID : APYHRO00118 ○Spec Label ① Barcode of IMEI ② IMEI (Production Serial Number) ③ Approval Number of JATE ④ Products Code â‘€ Certification Number of TELEC ⑥ Production Year & Month ⑩ Color Name ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts. FCC ID: APYHRO00118

Internal Photos

Model Name: 841SH Photo (Internal) FCC ID : APYHRO00118 1 / 5 Model Name: 841SH Photo (Internal) FCC ID : APYHRO00118 2 / 5 Model Name: 841SH Photo (Internal) FCC ID : APYHRO00118 3 / 5 Model Name: 841SH Photo (Internal) FCC ID : APYHRO00118 4 / 5 Model Name: 841SH Photo (Internal) FCC ID : APYHRO00118 5 / 5

Parts List/Tune Up Info

Model Name : 841SH Photo FCC ID : APYHRO00118 Distance between PCS antenna and Bluetooth antenna Main-Antenna (PCS part) Main-Antenna Spring point of contact (PCS part) Bluetooth Antenna Spring point of contact Bluetooth 90

RF Exposure Info

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 22 Technical document No. 23163-0701 JQA File No. : KL80090550 Issue Date : March 26, 2010 TEST REPORT (SAR EVALUATION) APPLICANT : Sharp Corporation ADDRESS : 2-13-1, Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, Japan PRODUCTS : Cellular Phone MODEL NO. : 841SH SERIAL NO. : 004401/11/240899/8 FCC ID : APYHRO00118 TEST STANDARD : FCC/OET Bulletin 65 Supplement C (Edition 01-01) TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : March 4, 2010 ~ March 5, 2010 This report must not used by the client to claim product endorsement by NVLAP or Junichi Wakamatsu NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan, National Institute of Information and Communications Technology (NICT) of Japan , and Laboratory for EMF and Microwave Electronics at the Swiss Federal Institute of Technology (ETH) in ZÃŒrich, Switzerland. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090550 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 2 of 22 Technical document No. 23163-0701 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Measurement System Diagram............................................................................................................5 6 System Components..............................................................................................................................6 7 Measurement Process............................................................................................................................8 8 Measurement Uncertainties.................................................................................................................9 9 Equipment Under Test Modification..................................................................................................10 10 Responsible Party................................................................................................................................10 11 Deviation from Standard.....................................................................................................................10 12 Test Results..........................................................................................................................................11 13 Summary..............................................................................................................................................12 14 Test Arrangement................................................................................................................................13 15 Procedures used to Establish Test Signal..........................................................................................15 Appendix A: Test Data ................................................................................................................................... 16 Appendix B: Test Instruments....................................................................................................................... 21 Appendix C: Attachments .............................................................................................................................. 22 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested SAR : Specific Absorption Rate - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090550 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 3 of 22 Technical document No. 23163-0701 Documentation 1 Test Regulation Applied Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Evaluating Compliance with FCC Guidelines for Human Exposure to Radio- frequency Electromagnetic Fields Additional Information for Evaluating Compliance of Mobile and Portable Devices with FCC Limits for Human Exposure to Radiofrequency Emissions Test Procedure : FCC/OET Bulletin 65 Supplement C (Edition 01-01) IEEE Std.1528–2003 KDB Publication 648474 Rev.


Text truncated - open the document above for the full version.

RF Exposure Info

JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 1 – System Validation Plots JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/03/04 10:25:41 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: HSL1900 Medium parameters used: f = 1900 MHz; σ = 1.41 mho/m; ε r = 39.8; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(5.32, 5.32, 5.32); Calibrated: 2009/12/14 zSensor-Surface: 4mm (Mechanical And Optical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.1 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 94.7 V/m; Power Drift = -0.021 dB Peak SAR (extrapolated) = 16.8 W/kg SAR(1 g) = 9.87 mW/g; SAR(10 g) = 5.18 mW/g Maximum value of SAR (measured) = 11.3 mW/g 0 dB = 11.3mW/g JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/03/05 11:29:50 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: M1900 Medium parameters used: f = 1900 MHz; σ = 1.57 mho/m; ε r = 53.1; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.74, 4.74, 4.74); Calibrated: 2009/12/14 zSensor-Surface: 4mm (Mechanical And Optical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 10.9 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 92.3 V/m; Power Drift = -0.017 dB Peak SAR (extrapolated) = 14.8 W/kg SAR(1 g) = 9.62 mW/g; SAR(10 g) = 5.2 mW/g 0 dB = 10.9mW/g JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2 – SAR Test Plots JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/03/04 13:27:03 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head, Cheek/Touch 661ch (1880.0MHz) DUT: Cellular Phone; Type: 841SH; Serial: 004401/11/240899/8 Communication System: GSM 1900; Frequency: 1880 MHz;Duty Cycle: 1:8.3 Medium: HSL1900 Medium parameters used: f = 1880 MHz; σ = 1.39 mho/m; ε r = 39.8; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(5.32, 5.32, 5.32); Calibrated: 2009/12/14 zSensor-Surface: 4mm (Mechanical And Optical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek / touch position/Area Scan (11x7x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.272 mW/g Cheek / touch position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 5.45 V/m; Power Drift = -0.121 dB Peak SAR (extrapolated) = 0.380 W/kg SAR(1 g) = 0.275 mW/g; SAR(10 g) = 0.171 mW/g Maximum value of SAR (measured) = 0.305 mW/g 0 dB = 0.305mW/g JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/03/04 14:01:22 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head, Ear/Tilt 661ch (1880.0MHz) DUT: Cellular Phone; Type: 841SH; Serial: 004401/11/240899/8 Communication System: GSM 1900; Frequency: 1880 MHz;Duty Cycle: 1:8.3 Medium: HSL1900 Medium parameters used: f = 1880 MHz; σ = 1.39 mho/m; ε r = 39.8; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(5.32, 5.32, 5.32); Calibrated: 2009/12/14 zSensor-Surface: 4mm (Mechanical And Optical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Ear / tilt position/Area Scan (11x7x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.171 mW/g Ear / tilt position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 11.1 V/m; Power Drift = -0.164 dB Peak SAR (extrapolated) = 0.246 W/kg SAR(1 g) = 0.178 mW/g; SAR(10 g) = 0.112 mW/g Maximum value of SAR (measured) = 0.192 mW/g 0 dB = 0.192mW/g JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/03/04 16:58:07 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Right Head, Cheek/Touch 512ch (1850.2MHz) DUT: Cellular Phone; Type: 841SH; Serial: 004401/11/240899/8 Communication System: GSM 1900; Frequency: 1850.2 MHz;Duty Cycle: 1:8.3 Medium: HSL1900 Medium parameters used: f = 1850.2 MHz; σ = 1.36 mho/m; ε r = 40; ρ = 1000 kg/m 3 Phantom section: Right Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(5.32, 5.32, 5.32); Calibrated: 2009/12/14 zSensor-Surface: 4mm (Mechanical And Optical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build


Text truncated - open the document above for the full version.

Test Report

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 44 JQA File No. : KL80090551 Issue Date : March 26, 2010 TEST REPORT APPLICANT : Sharp Corporation ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : 841SH SERIAL NO. : 004401/11/240900/4 FCC ID : APYHRO00118 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 24 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : March 9, 2010 - March 14, 2010 This report must not used by the client to claim product endorsement by NVLAP or Junichi Wakamatsu NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090551 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 2 of 44 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................16 8 Responsible Party................................................................................................................................16 9 Deviation from Standard.....................................................................................................................16 10 Test Results..........................................................................................................................................17 11 Summary..............................................................................................................................................20 12 Operating Condition............................................................................................................................21 13 Test Configuration...............................................................................................................................21 14 Equipment Under Test Arrangement (Drawings)............................................................................22 Appendix A: Test Data ................................................................................................................................... 23 Appendix B: Test Arrangement (Photographs) ............................................................................................. 40 Appendix C: Test Instruments....................................................................................................................... 42 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090551 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 3 of 44 Documentation 1 Test Regulation Applied Standard : CFR 47 FCC Rules and Regulations Part 24 Subpart E - Broadband PCS Test Requirements : CFR 47 FCC Rules and Regulations Part 2 §2.1046, §2.1047, §2.1049, §2.1051, §2.1053, §2.1055 and §2.1057 Test Procedure : ANSI C63.4–2003, TIA/EIA–603-C-2004 2 Test Location KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan KAMEOKA EMC Branch 9-1, Ozaki, Inukanno, Nishibetsuin-cho, Kameoka-shi, Kyoto 621-0126, Japan 3 Recognition of Test Laboratory JQA KITA-KANSAI Testing Center Testing Department EMC Division is accredited under ISO/IEC 17025 by following accreditation bodies and the test facility of Testing Division is registered by the following bodies. VLAC Code : VLAC-001-2 (Effective through : April 3, 2010) NVLAP Lab Code : 200191-0 (Effective through : June 30, 2010) BSMI Recognition No. : SL2-IS-E-6006, SL2-IN-E-6006, SL2-AI


Text truncated - open the document above for the full version.

Test Setup Photos

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090551 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 40 of 44 Appendix B: Test Arrangement (Photographs) Radiated Emission – X-axis – – Y-axis – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090551 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 41 of 44 – Z-axis – Photograph present configuration with maximum emission The EUT position of the maximum emission at Horizontal Polarization is X-axis. The EUT position of the maximum emission at Vertical Polarization is Y-axis

Test Setup Photos

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090550 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 18 of 22 Technical document No. 23163-0701 A.3 SAR Measurement Data A.3.1 Left Head Cheek/Touch Position Ear/Tilt Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : March 4, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] 0512 1850.20 -- -- ** -- 0661 1880.00 28.50 -0.121 0.275 22.0 Cheek/Touch 0810 1909.80 -- -- 1.6 ** -- 0512 1850.20 -- -- ** -- 0661 1880.00 28.50 -0.164 0.178 22.0 Ear/Tilt 0810 1909.80 -- -- 1.6 ** -- NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. The SAR result marked at ** is optional, because the SAR measured at the middle channel for that configuration is at least 3.0 dB lower than the SAR limit. 4. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090550 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 19 of 22 Technical document No. 23163-0701 A.3.2 Right Head Cheek/Touch Position Ear/Tilt Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : March 4, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] 0512 1850.20 28.55 -0.038 0.294 22.0 0661 1880.00 28.50 -0.134 0.341 22.0 Cheek/Touch 0810 1909.80 28.62 0.001 1.6 0.366 22.0 0512 1850.20 -- -- ** -- 0661 1880.00 28.50 0.021 0.168 22.0 Ear/Tilt 0810 1909.80 -- -- 1.6 ** -- NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. The SAR result marked at ** is optional, because the SAR measured at the middle channel for that configuration is at least 3.0 dB lower than the SAR limit. 4. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80090550 Issue Date : March 26, 2010 Model No. : 841SH FCC ID : APYHRO00118 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 20 of 22 Technical document No. 23163-0701 A.3.3 Body-worn Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : March 5, 2010 Frequency Separation Distance Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] 0512 1850.20 -- -- ** -- 0661 1880.00 28.50 -0.040 0.210 22.0 1.5 cm 0810 1909.80 -- -- 1.6 ** -- GSM 1900 GSM+GPRS (Duty Cycle: 24.0 %, Crest Factor: 4.15) 0512 1850.20 28.47 -0.099 0.407 22.0 0661 1880.00 28.40 -0.070 0.398 22.0 1.5 cm 0810 1909.80 28.54 -0.033 1.6 0.444 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. The SAR result marked at ** is optional, because the SAR measured at the middle channel for that configuration is at least 3.0 dB lower than the SAR limit. 4. The earphone wire connected to the EUT to simulate hand-free operation in a body-worn configuration. 5. Please refer to attachment for the result presentation in plot format. 1.5cm

Contact Information

Applicant

Taihei Ohtsuka(Deputy Division Manager, ESG & Q promotion unit)
[email protected]+81-50-5433-4157Fax: -

Technical Contact

Sharp Electronics CorporationSteve Petruska
[email protected]201-529-9689

Sharp Plaza · Mahwah, New Jersey · United States

Non-Technical Contact

Sharp Electronics CorporationSteve Petruska
[email protected]201-529-9689

Test Firm

Japan Qlty. Assur. Org. Kitakansai Testing CenterHiroyuki Nakamura
[email protected]81-72-640-5270Fax: 81-72-640-5271

Technical Specifications

#Rule PartsFrequency RangePower OutputEmissionTolerance
124E1.85 GHz - 1.91 GHz1.349 W245KGXW2.5000000000 ppm
Confidentiality
Long Term
Grant Notes
Output Power listed is EIRP.. This device was tested with a 1.5 cm device-to-body spacing gap and was not tested with any body-worn accessories made by Sharp or any other manufacturer. Body-worn operations are restricted to belt-clips, holsters or similar accessories that have no metallic component in the assembly and must provide at least 1.5 cm separation between the device and the user body. End-users must be informed of the body-worn operating requirements for satisfying RF exposure compliance. The highest reported SAR values are: Head: 0.366 W/kg, Body-worn: 0.444 W/kg This device also contains functions that are not operational in U.S. territories. This filing is applicable to U.S. operations only.
