APYHRO00122Cellular Phone

SH-09B SH-09B 環境保全のため、不要になった電池はNTTドコモまたは代理店、リサイクル協力店などにお持ちください。 大豆油インキを使用しています。 再生紙を使用しています ユニバーサルナンバー用国際識別番号滞在国の国際電話アクセス番号 -81-3-6718-1414 ＊ （無料） -8005931-8600 ＊ ＊一般電話などでかけた場合には、日本向け通話料がかかります。 ※SH-09Bからご利用の場合は、＋81-3-6718-1414でつながります。 （「＋」は「０」ボタンを１秒以上押します。） ＊滞在国内通話料などがかかる場合があります。 ※主要国の国際電話アクセス番号／ユニバーサルナンバー用国際識別番号については、ドコ モの「国際サービスホームページ」をご覧ください。 一般電話などからの場合ドコモの携帯電話からの場合 海外での故障について ＜ネットワークオペレーションセンター＞（24時間受付） ＜ユニバーサルナンバー＞ ◎公共の場所で携帯電話をご利用の際は、周囲の方への心くばりを忘れずに。 ●紛失・盗難などにあわれたら、速やかに利用中断手続きをお取りください。●お客様が購入されたFOMA端末に故障が発生した場合は、ご帰国後にドコモ指定の故障取扱窓口へご持参ください。 ＊滞在国内通話料などがかかる場合があります。 ※主要国の国際電話アクセス番号／ユニバーサルナンバー用国際識別番号については、ドコ モの「国際サービスホームページ」をご覧ください。 ＊一般電話などでかけた場合には、日本向け通話料がかかります。 ※SH-09Bからご利用の場合は、＋81-3-6832-6600でつながります。 （「＋」は「０」ボタンを１秒以上押します。） -8000120-0151 ＊ ユニバーサルナンバー用国際識別番号 -81-3-6832-6600 ＊ （無料） 滞在国の国際電話アクセス番号 海外での紛失、盗難、精算などについて ＜ドコモ インフォメーションセンター＞（24時間受付） ドコモの携帯電話からの場合 一般電話などからの場合 ＜ユニバーサルナンバー＞ ※ 一般電話などからはご利用いただけません。 受付時間 24時間 （年中無休） （局番なしの） 113 （無料） ■ドコモの携帯電話からの場合 故障お問い合わせ先 ※ 一部のIP電話からは接続できない場合があ ります。 0120-800-000 ■一般電話などからの場合 ※ 一般電話などからはご利用いただけません。 （局番なしの） 151 （無料） ■ドコモの携帯電話からの場合 総合お問い合わせ先＜ドコモ インフォメーションセンター＞ ●番号をよくご確認の上、お間違いのないようにおかけください。● 各種手続き、故障・アフターサービスについては、上記お問い合わせ先にご連絡いただくか、ドコモホームページ、ｉモードサイトにてお近くのドコモショップなどにお問い合わせください。 ※ 一部のIP電話からは接続できない場合があ ります。 0120-800-000 ■一般電話などからの場合 ｉモードサイト iMenu お客様サポート ドコモショップ ドコモホームページ http://www.nttdocomo.co.jp/ 受付時間 午前9:00～午後8:00 （年中無休） ’10.5 TINSJA710AFZZ 10E MS108 ’10.5 1 ’10.5 8 j01_pr35.fm [8/15]~~~~~~~~~~~~~~~~~~~~~~~ は じ め に FOMA端末をアダプタに接続した 状態で長時間連続使用される場合 には特にご注意ください。 充電しながらｉアプリやテレビ電話、ワンセグ 視聴などを長時間行うとFOMA端末や電池パッ ク・アダプタの温度が高くなることがあります。 温度の高い部分に直接長時間触れるとお客様の 体質や体調によっては肌に赤みやかゆみ、かぶれ などが生じたり、低温やけどの原因となる恐れが あります。 赤外線ポートを目に向けて送信し ないでください。 目に悪影響を及ぼす原因となります。 赤外線通信使用時に、赤外線ポー トを赤外線装置のついた家電製品 などに向けて操作しないでくださ い。 赤外線装置の誤動作により、事故の原因となりま す。 ピクチャーライトの発光部を人の 目に近づけて点灯発光させないで ください。 視力障害の原因となります。また、目がくらんだ り驚いたりしてけがなどの事故の原因となりま す。 注意事項： 当製品に使用されているピクチャーライト光源 LEDは、指定されていない調整などの操作を意図 的に行った場合、眼の安全性を超える光量を放出 する可能性がありますので分解しないでくださ い。 FOMA端末内のFOMAカードや microSDカード挿入口に水などの 液体や金属片、燃えやすいものな どの異物を入れないでください。 火災、やけど、けが、感電の原因となります。 自動車などの運転者に向けてライ トを点灯しないでください。 運転の妨げとなり、事故の原因となります。 航空機内や病院など、使用を禁止 された区域では、FOMA端末の電 源を切ってください。 電子機器や医用電気機器に悪影響を及ぼす原因 となります。また、自動的に電源が入る機能を設 定している場合は、設定を解除してから電源を 切ってください。 医療機関内における使用については各医療機関 の指示に従ってください。 また、航空機内での使用などの禁止行為をした場 合、法令により罰せられます。 ハンズフリーに設定して通話する 際や、 着信音が鳴っているときな どは、 必ずFOMA端末を耳から離 してください。 また、 イヤホンマイクをFOMA端 末に装着し、ゲームや音楽再生を する場合は、適度なボリュームに 調節してください。 音量が大きすぎると難聴の原因となります。 また、周囲の音が聞こえにくいと、事故の原因と なります。 Earphone Signal Level The maximum output voltage for the music player function, measured in accordance with EN 50332-2, is 46.0 mV. 心臓の弱い方は、着信バイブレー タ（振動）や着信音量の設定に注意 してください。 心臓に悪影響を及ぼす原因となります。 FOMA端末の取り扱いについて 警告 クラス 1 LED製品 EN60825-1:1994 A1:2002 & A2:2001 ピクチャーライト pr35_uj.book 8 ページ ２０１０年５月１４日 金曜日 午前１０時３３分 91 j07_2_pr35.fm [91/100]~~~~~~~~~~~~~~~~~~~~~~~ そ の 他 1Push the back cover in the direction of the arrow (1), slide approximately 3 mm (2) and remove the back cover (3) 2Pull out the tray straight (1). Set the UIM on the tray with the IC (gold) side turned up (2) and push the tray all the way in (3) 3Turn a recycle mark side up, match tabs and attach the battery pack 4Place the back cover to the FOMA terminal slot with the back cover open approximately 3 mm, push it (1) and slide it to the direction of arrow to insert (2) 1Insert the AC adapter into the connector terminal of the desktop holder 2Insert the AC adapter power plug into an outlet 3Place the FOMA terminal in the desktop holder in the direction of the arrow until it clicks (1) Charge start sound is heard, charging LED illuminates, and charging starts. 4Hold the desktop holder and lift the FOMA terminal out when charging is complete Charge end sound is heard and charging LED turns off when charging is complete. Before Use Inserting UIM (FOMA card) and battery pack Perform with the FOMA terminal turned off and closed while holding with your both hands. Note that excessive force may damage the FOMA terminal, UIM and battery pack. Notch IC (gold) 123 Tray Notch Tabs Back cover Securely close the back cover. If not closed securely, the back cover may come off and the battery pack may fall out due to vibration. Charging Pull the AC adapter out of the outlet when left unused for a long period of time. When charge start sound is not heard or when charging LED does not illuminate, check that the FOMA terminal is placed securely in the desktop holder (except when terminal is turned off, manner mode is set or charge start sound is silent). When placing the FOMA terminal in the desktop holder, be careful not to catch a strap, etc. Connector (Turn the side with the arrows up) FOMA AC Adapter 01/02 Charging LED 1 pr35_uj.book 91 ページ ２０１０年５月１７日 月曜日 午後４時１６分 92 j07_2_pr35.fm [92/100]~~~~~~~~~~~~~~~~~~~~~~~ そ の 他 Key illustrations are examples and may look different from actual keys. Part Names and Functions 1Earpiece 2Display 3i (,): i-mode/Operation guidance key 4m: Mail/Operation guidance key 5s: Start/Hands-free key 61 to 9, *, 0 and #: Dial/Character entry keys 7$: Multi/Quick search/VeilView key 8Mouthpiece/Microphone 9Infrared port aBrightness sensor bw&t&: Multi-guide key cC: Camera/TV/Operation guidance key da: Phonebook/Operation guidance key ec (J): i-Channel/Clear key fH: Power/End key gy: Dictionary key hCharger terminal iFOMA antenna j1Seg antenna kCalled/Charging LED lExternal connector terminal mb mark nCamera oStrap hole pPicture Light qSpeaker rmicroSD Card slot sBack cover pr35_uj.book 92 ページ ２０１０年５月１７日 月曜日 午後４時１６分 93 j07_2_pr35.fm [93/100]~~~~~~~~~~~~~~~~~~~~~~~ そ の 他 Main icons Turning power on 1H (for at least 2 seconds) Turning power off 1H (for at least 2 seconds) 1][設定]/[一般設定]/[Bilingual]/[English] The initial setting screen automatically appears when the power is turned on for the first time. Make the initial setting according to instructions on the screen. ※Terminal security code (four to eight digits) is set to [0000] by default but can be changed by user. Viewing Display/Icon Signal sta…

Text truncated - open the document above for the full version.

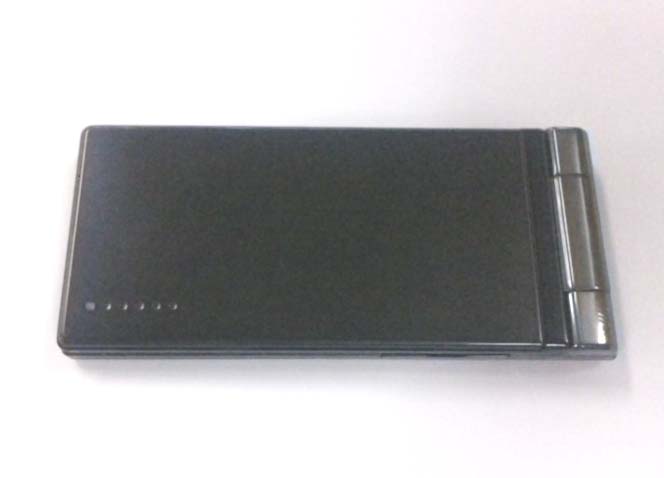

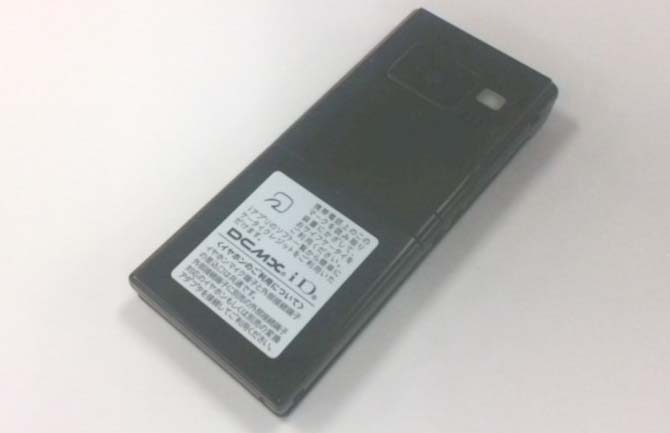

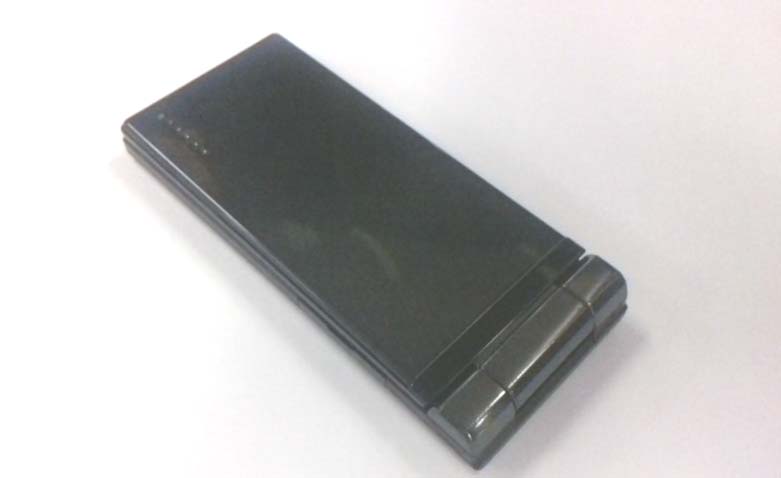

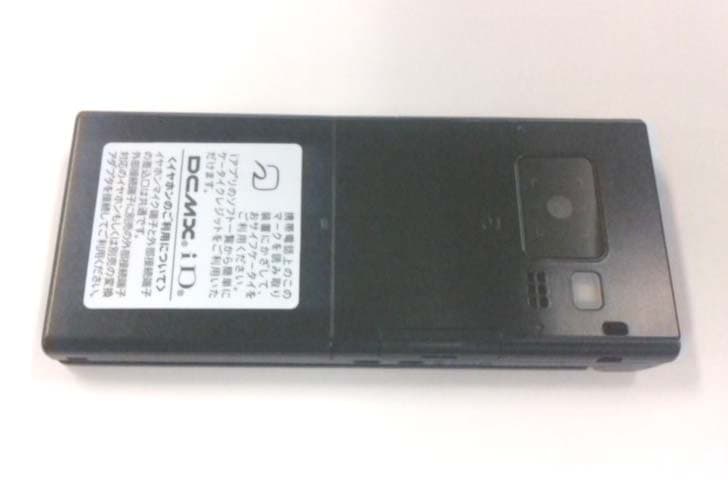

Model Name:SH-09BPhoto(External)25th/May/2010 1 / 3 Model Name:SH-09BPhoto(External)25th/May/2010 2 / 3 Model Name:SH-09BPhoto(External)25th/May/2010 3 / 3

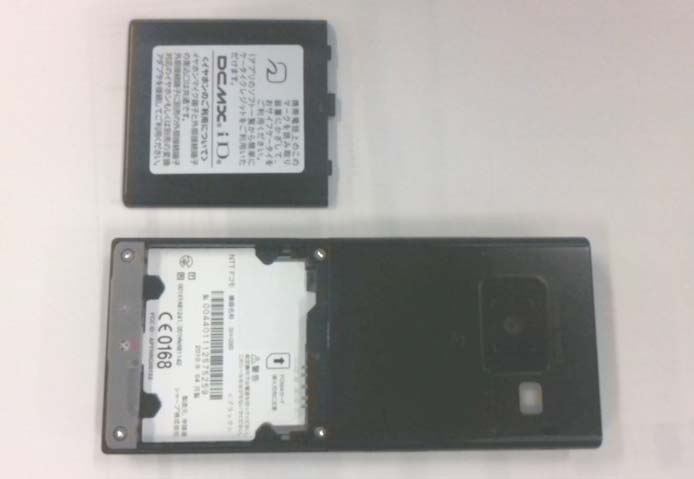

Model Name:SH-09B ○Spec Label FCC ID: APYHRO00122 Vendor : NTT DoCoMo Caution : Turn off power in an aircraft. Don't remove this seal. ① Color Name ② Bar Code of IMEI ③ IMEI (Production Serial Number) ④ Production Years & Months ⑤ Approval Number of JATE ⑥ Certifiction Number of TELEC Manufucturer/Applicant : SHARP Corporation ○Location Spec Label and Location 24/May/2010 FCC ID

Model Name:SH-09BPhoto(Internal)25th/May/2010 1 / 6 Model Name:SH-09BPhoto(Internal)25th/May/2010 2 / 6 Model Name:SH-09BPhoto(Internal)25th/May/2010 3 / 6 Model Name:SH-09BPhoto(Internal)25th/May/2010 4 / 6 Model Name:SH-09BPhoto(Internal)25th/May/2010 5 / 6 Model Name:SH-09BPhoto(Internal)25th/May/2010 6 / 6

Test report No. : 30IE0129-HO-B Page : 2 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 CONTENTS PAGE SECTION 1: Customer information ...................................................................................... 3 SECTION 2: Equipment under test (E.U.T.) ........................................................................ 3 SECTION 3: Test specification, procedures & results ......................................................... 4 SECTION 4: Operation of E.U.T. during testing ................................................................. 7 SECTION 5: Conducted Emission ......................................................................................... 8 SECTION 6: Radiated Emission ............................................................................................ 9 APPENDIX 1: Photographs of test setup............................................................................. 10 Conducted Emission .................................................................................................................... 10 Radiated Emission ....................................................................................................................... 11 Worst Case Position (Horizontal: Y-axis/ Vertical:Y-axis) ..................................................... 12 APPENDIX 2: Data of EMI test ........................................................................................... 13 Conducted Emission .................................................................................................................... 13 Radiated Emission ....................................................................................................................... 15 APPENDIX 3: Test instruments ........................................................................................... 19 Test report No. : 30IE0129-HO-B Page : 3 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 1: Customer information Company Name : Sharp Corporation, Communication Systems Group. Address : 2-13-1 Iida Hachihonmatsu HigashiHiroshima-City, Hiroshima, 739-0192 Japan Telephone Number : +81-82-420-1825 Facsimile Number : +81-82-420-1829 Contact Person : Kazuo Sugimoto SECTION 2: Equipment under test (E.U.T.) 2.1 Identification of E.U.T. Type of Equipment : Cellular Phone Model No. : SH-09B Serial No. : Refer to Section 4, Clause 4.2 Receipt Date of Sample : May 16, 2010 Country of Mass-production : Japan Condition of EUT : Production prototype (Not for Sale: This sample is equivalent to mass-produced items.) Modification of EUT : No Modification by the test lab 2.2 Product Description Model No: SH-09B(referred to as the EUT in this report) is the Cellular Phone. Feature of EUT : WCDMA & GSM Dual mode Cellular Phone /Felica - GSM (EU: 900/1800M, 1900M) - WCDMA (EU: 2000M, USA: 850, JPN: 800/1700/2000) Clock frequency(ies) in the system : CPU: 500.5GHz, Oscilator: 48MHz Test report No. : 30IE0129-HO-B Page : 4 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 3: Test specification, procedures & results 3.1 Test specification Test Specification : FCC Part 15 Subpart B 2010, final revised on January 22, 2010 and effective March 1, 2010 Title : FCC 47CFR Part15 Radio Frequency Device Subpart B Unintentional Radiators 3.2 Procedures and results Item Test Procedure Limits Deviation Worst margin Result Conducted emission FCC: ANSI C63.4: 2003 7. AC powerline conducted emission measurements Class B N/A [QP] 16.1dB 0.15355MHz, N [AV] 16.0dB 1.93523MHz, L 3.73653MHz, L Complied Radiated emission FCC: ANSI C63.4: 2003 8. Radiated emission measurements Class B N/A 7.6dB 797.802MHz Vertical,QP Complied *Note: UL Japan, Inc’s EMI Work Procedure QPM05. 3.3 Addition to standard No addition, exclusion nor deviation has been made from the standard. Test report No. : 30IE0129-HO-B Page : 5 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 3.4 Uncertainty EMI The following uncertainties have been calculated to provide a confidence level of 95% using a coverage factor k=2. Conducted emission (+dB) Test room (semi- anechoic chamber) 150kHz-30MHz No.1 2.6dB No.2 2.9dB No.3 3.3dB No.4 2.8dB Radiated emission Radiated emission (10m*)(+dB) (3m*)(+dB) (1m*)(+dB) Test room (semi- anechoic chamber) 9kHz -30MHz 30MHz -300MHz 300MHz -1GHz 9kHz -30MHz 30MHz -300MHz 300MHz -1GHz 1GHz -18GHz 18GHz -26.5GHz 26.5GHz -40GHz No.1 2.7dB 4.8dB 5.0dB 2.9dB 4.8dB 5.0dB 3.9dB 4.5dB 4.4dB No.2 - - - 3.5dB 4.8dB 5.1dB 4.0dB 4.3dB 4.2dB No.3 - - - 3.8dB 4.6dB 4.7dB 4.0dB 4.5dB 4.4dB No.4 - - - 3.5dB 4.4dB 4.9dB 4.0dB 4.6dB 4.5dB *10m/3m/1m = Measurement distance Conducted Emission test The data listed in this test report has enough margin, more than the site margin. Radiated emission test(3m) The data listed in this test report has enough margin, more than the site margin. Test report No. : 30IE0129-HO-B Page : 6 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 3.5 Test Location UL Japan, Inc. Head Office EMC Lab. *NVLAP Lab. code: 200572-0 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 FCC Registration Number IC Registration Number Width x Depth x Height (m) Size of reference ground plane (m) / horizontal conducting p…

Text truncated - open the document above for the full version.

Test report No. : 30IE0129-HO-B Page : 10 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 APPENDIX 1: Photographs of test setup Conducted Emission Photo 1 Photo 2 Test report No. : 30IE0129-HO-B Page : 11 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Radiated Emission Photo 1 Photo 2 Test report No. : 30IE0129-HO-B Page : 12 of 19 Issued date : May 20, 2010 FCC ID : APYHRO00122 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Worst Case Position (Horizontal: X-axis/ Vertical:X-axis) X-axis Y-axis Z-axis
