APYHRO00130Cellular Phone

SH-02C SH-02C 環境保全のため、不要になった電池はNTTドコモまたは代理店、リサイクル協力店などにお持ちください。 大豆油インキを使用しています。 再生紙を使用しています ユニバーサルナンバー用国際識別番号滞在国の国際電話アクセス番号 -81-3-6718-1414 ＊ （無料） -8005931-8600 ＊ ＊一般電話などでかけた場合には、日本向け通話料がかかります。 ※SH-02Cからご利用の場合は、＋81-3-6718-1414でつながります。 （「＋」は「０」ボタンを１秒以上押します。） ＊滞在国内通話料などがかかる場合があります。 ※主要国の国際電話アクセス番号／ユニバーサルナンバー用国際識別番号については、ドコ モの「国際サービスホームページ」をご覧ください。 一般電話などからの場合ドコモの携帯電話からの場合 海外での故障について ＜ネットワークオペレーションセンター＞（24時間受付） ＜ユニバーサルナンバー＞ ◎公共の場所で携帯電話をご利用の際は、周囲の方への心くばりを忘れずに。 ●紛失・盗難などにあわれたら、速やかに利用中断手続きをお取りください。●お客様が購入されたFOMA端末に故障が発生した場合は、ご帰国後にドコモ指定の故障取扱窓口へご持参ください。 ＊滞在国内通話料などがかかる場合があります。 ※主要国の国際電話アクセス番号／ユニバーサルナンバー用国際識別番号については、ドコ モの「国際サービスホームページ」をご覧ください。 ＊一般電話などでかけた場合には、日本向け通話料がかかります。 ※SH-02Cからご利用の場合は、＋81-3-6832-6600でつながります。 （「＋」は「０」ボタンを１秒以上押します。） -8000120-0151 ＊ ユニバーサルナンバー用国際識別番号 -81-3-6832-6600 ＊ （無料） 滞在国の国際電話アクセス番号 海外での紛失、盗難、精算などについて ＜ドコモ インフォメーションセンター＞（24時間受付） ドコモの携帯電話からの場合 一般電話などからの場合 ＜ユニバーサルナンバー＞ ※ 一般電話などからはご利用いただけません。 受付時間 24時間 （年中無休） （局番なしの） 113 （無料） ■ドコモの携帯電話からの場合 故障お問い合わせ先 ※ 一部のIP電話からは接続できない場合があ ります。 0120-800-000 ■一般電話などからの場合 ※ 一般電話などからはご利用いただけません。 （局番なしの） 151 （無料） ■ドコモの携帯電話からの場合 総合お問い合わせ先＜ドコモ インフォメーションセンター＞ ●番号をよくご確認の上、お間違いのないようにおかけください。● 各種手続き、故障・アフターサービスについては、上記お問い合わせ先にご連絡いただくか、ドコモホームページ、ｉモードサイトにてお近くのドコモショップなどにお問い合わせください。 ※ 一部のIP電話からは接続できない場合があ ります。 0120-800-000 ■一般電話などからの場合 ｉモードサイト iMenu お客様サポート ドコモショップ ドコモホームページ http://www.nttdocomo.co.jp/ 受付時間 午前9:00～午後8:00 （年中無休） ’10. ’10. TINSJA***AFZZ 10* **.* ** MS*** ’10. 1 12 j01_pr45_9j.fm [12/26] か ん た ん 検 索 ／ 目 次 ／ 注 意 事 項 乳幼児の手の届かない場所に保 管してください。 誤って飲み込んだり、けがなどの原因となったり します。 FOMA端末をアダプタに接続し た状態で長時間連続使用される 場合には特にご注意ください。 充電しながらｉアプリやテレビ電話、ワンセグ視 聴などを長時間行うとFOMA端末や電池パック・ アダプタの温度が高くなることがあります。 温度の高い部分に直接長時間触れるとお客様の 体質や体調によっては肌に赤みやかゆみ、かぶれ などが生じたり、低温やけどの原因となる恐れが あります。 赤外線ポートを目に向けて送信 しないでください。 目に悪影響を及ぼす原因となります。 赤外線通信使用時に、赤外線 ポートを赤外線装置のついた家 電製品などに向けて操作しない でください。 赤外線装置の誤動作により、事故の原因となりま す。 ピクチャーライトの発光部を人 の目に近づけて点灯発光させな いでください。 視力障害の原因となります。また、目がくらんだ り驚いたりしてけがなどの事故の原因となりま す。 注意事項： 当製品に使用されているピクチャーライト光源 LEDは、指定されていない調整などの操作を意図 的に行った場合、眼の安全性を超える光量を放出 する可能性がありますので分解しないでくださ い。 FOMA端末内のドコモUIMカー ドやmicroSDカード挿入口に水 などの液体や金属片、燃えやす いものなどの異物を入れないで ください。 火災、やけど、けが、感電の原因となります。 自動車などの運転者に向けてラ イトを点灯しないでください。 運転の妨げとなり、事故の原因となります。 航空機内や病院など、使用を禁 止された区域では、FOMA端末 の電源を切ってください。 電子機器や医用電気機器に悪影響を及ぼす原因 となります。また、自動的に電源が入る機能を設 定している場合は、設定を解除してから電源を 切ってください。 医療機関内における使用については各医療機関 の指示に従ってください。 また、航空機内での使用などの禁止行為をした場 合、法令により罰せられます。 ハンズフリーに設定して通話す る際や、着信音が鳴っていると きなどは、必ずFOMA端末を耳 から離してください。 また、イヤホンマイクなどを FOMA端末に装着し、ゲームや 音楽再生をする場合は、適度な ボリュームに調節してくださ い。 音量が大きすぎると難聴の原因となります。 また、周囲の音が聞こえにくいと、事故の原因と なります。 Earphone Signal Level The maximum output voltage for the music player function, measured in accordance with EN 50332-2, is 28.0 mV. 心臓の弱い方は、着信バイブ レータ（振動）や着信音量の設定 に注意してください。 心臓に悪影響を及ぼす原因となります。 FOMA端末の取り扱いについて 警告 クラス 1 LED製品 EN60825-1:1994 A1:2002 & A2:2001 ピクチャーライト pr45_j.book 12 ページ ２０１０年９月１６日 木曜日 午前１１時２７分 101 j07_1_pr45.fm [101/104]~~~~~~~~~~~~~~~~~~~~~~~~ ~ そ の 他 本製品及び付属品は、日本輸出管理規制（「外国為替及び外国貿易法」 及びその関連法令）の適用を受ける場合があります。また米国再輸出 規制（Export Administration Regulations）の適用を受けます。本製品 及び付属品を輸出及び再輸出する場合は、お客様の責任及び費用負担 において必要となる手続きをお取りください。詳しい手続きについて は経済産業省または米国商務省へお問い合わせください。 お客様が本製品を利用して撮影またはインターネット上のホームページ からのダウンロードやテレビ、ビデオなどにより取得した文章、画像、音 楽、ソフトウェアなど第三者が著作権を有するコンテンツは、私的使用目 的の複製や引用など著作権法上認められた場合を除き、著作権者に無断 で複製、改変、公衆送信などすることはできません。 実演や興行、展示物などには、私的使用目的であっても撮影または録音を 制限している場合がありますので、ご注意ください。 また、お客様が本製品を利用して本人の同意なしに他人の肖像を撮影し たり、撮影した他人の肖像を本人の同意なしにインターネット上のホー ムページに掲載するなどして不特定多数に公開することは、肖像権を侵 害するおそれがありますのでお控えください。 「FOMA」、「おサイフケータイ」、「トルカ」、「mopera」、「mopera U」、「キャ ラ電」、「デコメール ® 」、「デコメ ® 」、「デコメアニメ ® 」、「デコメ絵文字 ® 」、 「ｉアプリ」、「ｉモーション」、「ｉモード」、「ｉチャネル」、「DCMX」、 「WORLD WING」、「公共モード」、「WORLD CALL」、「デュアルネットワー ク」、「セキュリティスキャン」、「メッセージF」、「マルチナンバー」、「おま かせロック」、「ケータイデータお預かりサービス」、「着もじ」、「ｉＣお 引っこしサービス」、「きせかえツール」、「OFFICEED」、「ｉエリア」、 「2in1」、「Music&Videoチャネル」、「メロディコール」、「エリアメール」、 「イマドコサーチ」、「イマドコかんたんサーチ」、「マチキャラ」、「ｉコン シェル」、「ｉウィジェット」、「ｉアプリコール」、「ｉスケジュール」、 「docomo STYLE series」、「i-mode」ロゴ、「FOMA」ロゴ、「i-αppli」ロゴは NTTドコモの商標または登録商標です。 本機には、Symbian Foundation Limitedよりライセンス供与されたソフ トウェアが含まれています。 SymbianはSymbian Foundation Limitedの登録商標です。 キャッチホンは日本電信電話株式会社の登録商標です。 マルチタスク／Multitaskは、日本電気株式会社の登録商標です。 Microsoft ® 、Windows ® 、Windows Vista ® 、PowerPoint ® 、Windows Media ® は、米国Microsoft Corporationの米国およびその他の国における 商標または登録商標です。 Microsoft Excel、Microsoft Wordは、米国のMicrosoft Corporationの商 品名称です。 QuickTimeは、米国および他の国々で登録された米国Apple Inc.の登録商 標です。 QRコードは株式会社デンソーウェーブの登録商標です。 microSDHCロゴはSD-3C, LLCの商標です。 Powered by JBlend ™ Copyright 2002-2009 Aplix Corporation. All rights reserved. JBlendおよびJBlendに関する商標は、日本およびその他の国に おける株式会社アプリックスの商標または登録商標です。 「AXISフォント」は株式会社アクシスの登録商標です。 また、「AXIS」フォントはタイププロジェクト株式会社が制作したフォン トです。 輸出管理規制 知的財産権 著作権・肖像権について 商標について pr45_uj.book 101 ページ ２０１０年９月１６日 木曜日 午後１２時１１分 102 j07_1_pr45.fm [102/104]~~~~~~~~~~~~~~~~~~~~~~~~ ~ そ の 他 この製品では、シャープ株式会社が液晶画面で見やすく、読みやすくなる よう設計したLCフォントが搭載されています。LCフォント／LCFONTお よびは、シャープ株式会社の登録商標です。 McAfee ® 、マカフィー ® は米国法人McAfee, Inc. またはその関係会社の 米国またはその他の国における登録商標です。 Gガイド、G-GUIDE、Gガイドモバイル、G-GUIDE MOBILE、 およびGガイド関連ロゴは、米Gemstar-TV Guide International, Inc. またはその関係会社の日本国内におけ る商標または登録商標です。 Google, モバイルGoogle マップは、Google, Inc.の登録商標です。 IrSimple ™ 、IrSS ™ またはIrSimpleShot ™ は、Infrared Data Association ® の 商標です。 「CROSS YOU」は、ソニー株式会社の商標です。 「モバイルSuica」は、東日本旅客鉄道株式会社の登録商標です。 「ｉアバター」は、株式会社ディーツーコミュニケーションズの登録商標 です。 「アバターメーカー」は、株式会社アクロディアの登録商標です。 bはフェリカネットワークス株式会社の登録商標です。 ドルビーラボラトリーズからの実施権に基づき製造されています。 Dolby、ドルビー及びダブルＤ記号はドルビーラボラトリーズの商標で す｡ FlashFX ® Pro ™ は、米国Datalight, Inc.の商標または登録商標です。 （U.S.Patent Office 5,860,082/6,260,156） PhotoSolid ® 、PhotoScouter ® 、ImageSurf ® 、StroboPhoto ® 、TrackSolid ® 、 MovieSolid ® 、Morpho Smart Select™は株式会社モルフォの商標または 登録商標です。 本製品には株式会社モルフォのMorpho Effect Library [PRETTY]を採用 しております。 Morpho Effect Library [PRETTY]は株式会社モルフォの商標です。 本製品は沖電気工業株式会社の顔認識エンジン FSE（Face Sensing Engine）を使用しています。 FSEおよびFSEロゴは沖電気工業株式会社の商 標です。 日本語変換は、オムロンソフトウェア（株）のiWnnを使用しています。 iWnn©OMRON SOFTWARE Co., Ltd. 2008-2010 All Rights Reserved. SNSF © J-DATA Co., Ltd. © OMRON SOFTWARE Co., Ltd. 2004-2009 All Rights Reserved. ラクラク瞬漢／瞬英ルーペは株式会社アイエスピーの商標です。 Myきせかえクリエイターは、プ…

Text truncated - open the document above for the full version.

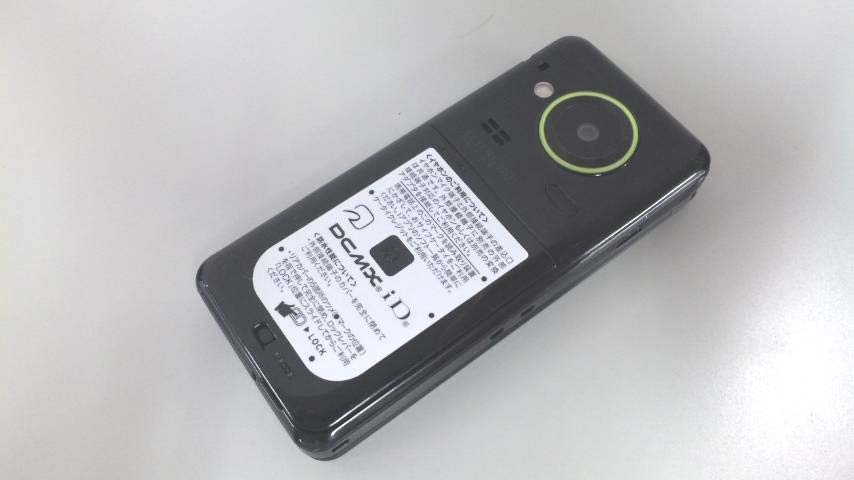

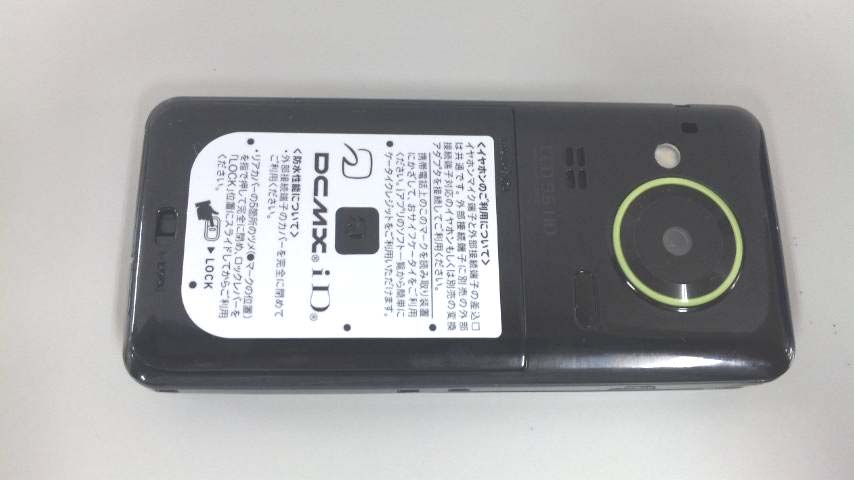

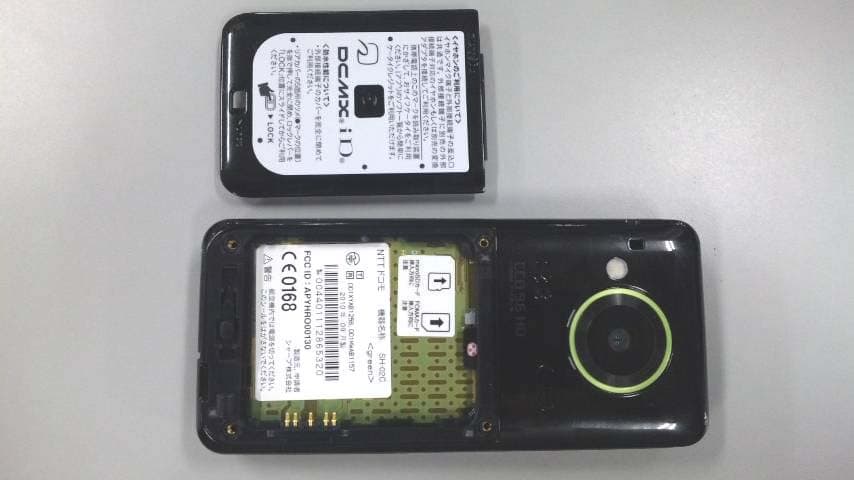

Model Name:SH-02CPhoto(External)7th/Oct/2010 1 / 3 Model Name:SH-02CPhoto(External)7th/Oct/2010 2 / 3 Model Name:SH-02CPhoto(External)7th/Oct/2010 3 / 3

Model Name: SH-02C FCC ID: APYHRO00130 ○Spec Label Vendor : NTT DoCoMo ① Color Name ② Approval Number of JATE ③ Certifiction Number of TELEC ④ Production Years & Months ⑤ Bar Code of IMEI ⑥ IMEI (Production Serial Number) Manufucturer/Applicant : SHARP Corporation Caution : Turn off power in an aircraft. Don't remove this seal. ○Location Spec Label and Location 8/Oct/2010 FCC ID

Model Name:SH-02CPhoto(Internal)7th/Oct/2010 1 / 6 Model Name:SH-02CPhoto(Internal)7th/Oct/2010 2 / 6 Model Name:SH-02CPhoto(Internal)7th/Oct/2010 3 / 6 Model Name:SH-02CPhoto(Internal)7th/Oct/2010 4 / 6 Model Name:SH-02CPhoto(Internal)7th/Oct/2010 5 / 6 Model Name:SH-02CPhoto(Internal)7th/Oct/2010 6 / 6

Page 1 of 27 Technical document No. 23163-0701 JQA File No. : KL80100212 Issue Date : October 1, 2010 TEST REPORT (SAR EVALUATION) APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, Japan PRODUCTS : Cellular Phone MODEL NO. : SH-02C SERIAL NO. : 004401112865296 FCC ID : APYHRO00130 TEST STANDARD : FCC/OET Bulletin 65 Supplement C (Edition 01-01) TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : September 25 ~ 28, 2010 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan, National Institute of Information and Communications Technology (NICT) of Japan , and Laboratory for EMF and Microwave Electronics at the Swiss Federal Institute of Technology (ETH) in Zürich, Switzerland. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100212 Issue Date : October 1, 2010 Model No. : SH-02C FCC ID : APYHRO00130 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 2 of 27 Technical document No. 23163-0701 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation.....................................................................................................................................3 2 Test Location.........................................................................................................................................3 3 Recognition of Test Laboratory............................................................................................................3 4 Description of the Equipment Under Test..........................................................................................4 5 Test Results...........................................................................................................................................4 6 Measurement System Diagram............................................................................................................5 7 System Components..............................................................................................................................6 8 Measurement Process...........................................................................................................................9 9 Measurement Uncertainties...............................................................................................................10 10 Equipment Under Test Modification.................................................................................................11 11 Responsible Party................................................................................................................................11 12 Deviation from Standard....................................................................................................................11 13 Summary..............................................................................................................................................12 14 Test Arrangement...............................................................................................................................13 15 Procedures used to Establish Test Signal.........................................................................................15 Appendix A: Test Data ................................................................................................................................... 17 Appendix B: Test Instruments....................................................................................................................... 26 Appendix C: Attachments .............................................................................................................................. 27 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested SAR : Specific Absorption Rate - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100212 Issue Date : October 1, 2010 Model No. : SH-02C FCC ID : APYHRO00130 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 3 of 27 Technical document No. 23163-0701 Documentation 1 Test Regulation Applied Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Evaluating Compliance with FCC Guidelines for Human Exposure to Radio- frequency Electromagnetic Fields Additional Information for Evaluating Compliance of Mobile and Portable Devices with FCC Limits for Human Exposure to Radiofrequency Emissions Test Procedure : FCC/OET Bulletin 65 Supplement C (Edition 01-01) IEEE Std.1528–2003 KDB Publication 941225 Rev. 2.0 (October 2007) Expo…

Text truncated - open the document above for the full version.

Attachment 1 – System Validation Plots JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/09/25 10:45:57 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 835 MHz) DUT: Dipole 835 MHz; Type: D835V2; Serial: 4d081 Communication System: CW; Frequency: 835 MHz;Duty Cycle: 1:1 Medium: HSL900 Medium parameters used: f = 835 MHz; σ = 0.899 mho/m; ε r = 41.9; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(6.2, 6.2, 6.2); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 2.63 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 56.0 V/m; Power Drift = -0.015 dB Peak SAR (extrapolated) = 3.58 W/kg SAR(1 g) = 2.43 mW/g; SAR(10 g) = 1.59 mW/g Maximum value of SAR (measured) = 2.64 mW/g 0 dB = 2.64mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/09/26 13:15:35 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 835 MHz) DUT: Dipole 835 MHz; Type: D835V2; Serial: 4d081 Communication System: CW; Frequency: 835 MHz;Duty Cycle: 1:1 Medium: M900 Medium parameters used: f = 835 MHz; σ = 0.962 mho/m; ε r = 54.3; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(6.09, 6.09, 6.09); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 2.70 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 55.1 V/m; Power Drift = -0.005 dB Peak SAR (extrapolated) = 3.53 W/kg SAR(1 g) = 2.48 mW/g; SAR(10 g) = 1.64 mW/g Maximum value of SAR (measured) = 2.68 mW/g 0 dB = 2.68mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/09/27 12:56:55 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: HSL1900 Medium parameters used: f = 1900 MHz; σ = 1.44 mho/m; ε r = 39.9; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.8 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 95.9 V/m; Power Drift = -0.003 dB Peak SAR (extrapolated) = 17.9 W/kg SAR(1 g) = 10.3 mW/g; SAR(10 g) = 5.41 mW/g Maximum value of SAR (measured) = 11.6 mW/g 0 dB = 11.6mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/09/28 10:11:04 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: M1900 Medium parameters used: f = 1900 MHz; σ = 1.54 mho/m; ε r = 52.5; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.56, 4.56, 4.56); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.9 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 96.3 V/m; Power Drift = -0.021 dB Peak SAR (extrapolated) = 16.5 W/kg SAR(1 g) = 10.4 mW/g; SAR(10 g) = 5.57 mW/g Maximum value of SAR (measured) = 11.8 mW/g 0 dB = 11.8mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2-1 – SAR Test Plots (WCDMA Band V) JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/09/25 11:29:59 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head, Cheek/Touch 4132ch (826.4MHz) DUT: Cellular Phone; Type: SH-02C; Serial: 004401112865296 Communication System: WCDMA; Frequency: 826.4 MHz;Duty Cycle: 1:1 Medium: HSL900 Medium parameters used: f = 826.4 MHz; σ = 0.889 mho/m; ε r = 42; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(6.2, 6.2, 6.2); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek/Touch Position/Area Scan (11x6x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.597 mW/g Cheek/Touch Position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 22.2 V/m; Power Drift = -0.018 dB Peak SAR (extrapolated) = 0.878 W/kg SAR(1 g) = 0.638 mW/g;…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 3 – Dosimetric E-Field Probe – ET3DV6, S/N: 1679 Calibration Data JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 4-1 – System Validation Dipole – D835V2, S/N: 4d081 Calibration Data JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 4-2 – System Validation Dipole – D1900V2, S/N: 5d112 Calibration Data

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 43 JQA File No. : KL80100213 Issue Date : October 1, 2010 TEST REPORT APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : SH-02C SERIAL NO. : 004401112865312 FCC ID : APYHRO00130 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 22 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : September 24, 2010 ~ September 28, 2010 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100213 Issue Date : October 1, 2010 Model No. : SH-02C FCC ID : APYHRO00130 Regulation : CFR 47 FCC Rules and Regulations Part 22 Page 2 of 43 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................16 8 Responsible Party................................................................................................................................16 9 Deviation from Standard.....................................................................................................................16 10 Test Results..........................................................................................................................................17 11 Summary..............................................................................................................................................20 12 Operating Condition............................................................................................................................21 13 Test Configuration...............................................................................................................................21 14 Equipment Under Test Arrangement (Drawings)............................................................................22 Appendix A: Test Data ................................................................................................................................... 23 Appendix B: Test Arrangement (Photographs) ............................................................................................. 40 Appendix C: Test Instruments....................................................................................................................... 42 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100213 Issue Date : October 1, 2010 Model No. : SH-02C FCC ID : APYHRO00130 Regulation : CFR 47 FCC Rules and Regulations Part 22 Page 3 of 43 Documentation 1 Test Regulation Applied Standard : CFR 47 FCC Rules and Regulations Part 22 Subpart H – Cellular Radiotelephone Service Test Requirements : CFR 47 FCC Rules and Regulations Part 2 §2.1046, §2.1047, §2.1049, §2.1051, §2.1053, §2.1055 and §2.1057 Test Procedure : ANSI C63.4–2003, TIA/EIA–603-C-2004 2 Test Location KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan KAMEOKA EMC Branch 9-1, Ozaki, Inukanno, Nishibetsuin-cho, Kameoka-shi, Kyoto 621-0126, Japan 3 Recognition of Test Laboratory JQA KITA-KANSAI Testing Center Testing Department EMC Division is accredited under ISO/IEC 17025 by following accreditation bodies and the test facility of Testing Division is registered by the following bodies. VLAC Code : VLAC-001-2 (Effective through : March 30, 2012) NVLAP Lab Code : 200191-0 (Effective through : June 30, 2011) BS…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 44 JQA File No. : KL80100214 Issue Date : October 1, 2010 TEST REPORT APPLICANT : Sharp Corporation ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : SH-02C SERIAL NO. : 004401112865312 FCC ID : APYHRO00130 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 24 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : September 23, 2010 ~ September 28, 2010 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100214 Issue Date : October 1, 2010 Model No. : SH-02C FCC ID : APYHRO00130 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 2 of 44 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................16 8 Responsible Party................................................................................................................................16 9 Deviation from Standard.....................................................................................................................16 10 Test Results..........................................................................................................................................17 11 Summary..............................................................................................................................................20 12 Operating Condition............................................................................................................................21 13 Test Configuration...............................................................................................................................21 14 Equipment Under Test Arrangement (Drawings)............................................................................22 Appendix A: Test Data ................................................................................................................................... 23 Appendix B: Test Arrangement (Photographs) ............................................................................................. 40 Appendix C: Test Instruments....................................................................................................................... 42 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indica…

Text truncated - open the document above for the full version.
