お問い合わせ先一覧 TCAUZA174AFZZ 10X 00.0 XX MM ● ① 1 お買い上げ品の確認 このたびは、 SoftBank 003SH をお買い上げいただき、 まことにありがとうございます。 SoftBank 003SH をご利用の前に、本書をご覧になり、正しくお取 り扱いください。 本書をご覧いただいたあとは、大切に保管してください。 SoftBank 003SH は、 3G 方式と GSM 方式に対応しております。 本書の内容の一部でも無断転載することは禁止されております。 . 本書の内容は将来、予告無しに変更することがございます。 . 003SH 本体 ■ 電池パック（ SHBDL1 ） ■ PC 接続用 microUSB ■ ケーブル（ SHDDL1 ） 充電用 microUSB 変換 ■ アダプタ（ SHCDL1 ） スタンド（試供品） ■ microSDHC メモリカード ■ （試供品） あらかじめ、本機に取り付けら ※ れています。 本書では microSDHC メモリ カード（ microSD メモリカー ドを含む）を、以降「メモリカー ド」と記載いたします。 クイックスタート ■ お願いとご注意（本書） ■ 保証書 ■ 本機の使いかたや機能を詳しく知りたいときは、下記のサイトにアクセスしてください。 ■ ●●●●●●●●●●●●●●●●●●●● ※パケット通信料がかかります。 PC 接続用 microUSB ケーブル利用時に必要な USB ドライバは、下記のパソコン用サイトから入 ■ 手できます。 ●●●●●●●●●●●●●●●●●●●● URL のご紹介 この印刷物は再生紙を使用しています。 目 次 お買い上げ品の確認.......................... 1 マナーとルールを守り安全に使用しましょう .... 2 電池パックの取り付け／取り外し.............. 4 電池パックの充電 ............................ 6 メモリカードについて ........................ 8 暗証番号について ............................ 10 PIN コードについて.......................... 11 おもな仕様 .................................. 12 使用材料 .................................... 14 ソフトウェア更新 ............................ 15 安全上のご注意 .............................. 16 お願いとご注意 .............................. 25 知的財産権について.......................... 31 携帯電話機の比吸収率（ SAR ）について.......... 35 保証とアフターサービス...................... 37 Q u i c k T i p s ................................ 38 ※お問い合わせ先一覧は裏表紙に記載しています。 23 マナーとルールを守り安全に使用しましょう ルールを守りましょう 本機の使いかたを誤ると、機器の発熱・破壊・感電 といった危険を伴い、死亡または重傷を負う恐れ があります。以下の内容および「安全上のご注意」 （ A 16 ページ）をお読みのうえ、正しくお使いく ださい。 こんな使いかたはやめましょう 充電端子を接触させない ■ 金属製のストラップやヘ アピンなどで充電端子ど うしを接触させると非常 に危険です。持ち運び時に も十分ご注意ください。 分解／改造しない ■ キャビネットを開けたり 改造しないでください。感 電やケガの原因となりま す。修理などはソフトバン クにご依頼ください。 水や海水につけない／濡らさない ■ 水濡れによる故障だけで なく、内部に水が入ると火 災や感電の原因となりま す。水などの入った容器の 近くにも置かないでくだ さい。 加熱しない ■ 乾燥などの目的で、電子レ ンジなどの加熱調理機器 に入れないでください。ま た、高温になる場所で使用 しないでください。 指定品以外は使用しない ■ 充電器／電池パックなど は必ずソフトバンク指定 のものをお使いください。 電池パックは特に注意 ■ 電池パックは取り扱いを誤 ると、漏液・発熱・破裂・発 火などの原因となります。 運転中は使用しない ■ 自動車などの運転中は絶 対に使用しないでくださ い 。メールを見るだけで処 罰の対象となります。 こんな場所では電源を切りましょう 航空機内 ■ 運航の安全に支障をきた す可能性があります。（航 空機内で携帯電話を使用 できるときは、航空会社の 指示に従い、適切にご使用 ください。） 病院内 ■ 医用電気機器に影響を及 ぼす可能性があります。 満員電車など ■ 付近に植込み型心臓ペー スメーカおよび植込み型 除細動器を装着されてい る方がいると、誤動作など の影響を与えることがあ ります。 マナーを守りましょう 本機をお使いになるときは、周囲への気配りを忘れ ないようにしましょう。 次のような場所では、特にご注意ください。 電車やバスなどの交通機関 ■ 車内のアナウンスや掲示に従いましょう。 劇場や映画館、美術館など ■ 周囲の迷惑にならないよう電源を切っておきましょう。 レストランやホテルのロビーなど ■ 静かな場所では、大きな声での通話は控えましょう。 街の中 ■ 通行の妨げにならない場所で使いましょう。 マナーを守るための機能 マナーモード 着信があったりアラームが動作しても、本機から 音が出ないようにします。 簡易留守録 電話に出られないとき、相手のメッセージを本機 に録音します。 電波 Off モード 電源を入れたまま、電波の送受信だけを停止します。 54 電池パックについて 電池パックを使い切った状態で、保管・放置しない . でください。お客様が登録・設定した内容が消失ま たは変化したり、電池パックが使用できなくなるこ とがあります。長期間保管・放置するときは、半年に １回程度補充電を行ってください。 電池パックの使用条件によって、寿命が近づくにつ . れて電池パックが膨れることがありますが、安全上 問題はありません。 電池パックは消耗品です。十分に充電しても使用 . できる時間が極端に短くなったら、交換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、乾いたきれい . な綿棒などで清掃してください。そのままにしておくと、 充電ができなくなるなど接触不良の原因となります。 リチウムイオン電池について 本機は、リチウムイオン電池を使用し . ています。リチウムイオン電池はリサ イクル可能な貴重な資源です。 リサイクルは、お近くのモバイル・ , リサイクル・ネットワークのマーク のあるお店で行っています。 リサイクルのときは、ショートさせたり、分解しな , いでください。火災・感電の原因となります。 電池パックの取り付け／取り外し 電池パックを取り付ける 1 電池カバーを取り外す ⯍ᖆȳɘʀ Ɍɩ ツメに指をかけて、電池カバーを自然に浮かせ . るようにして外します。 2 電池パックを取り付ける ƠڇǛǑȚⰢ ယỮᴻ੿ ▽印がある面を上にして、電池パックの接続端 . 子と本機の接続端子を合わせて取り付けます。 3 電池パックをロックする ɵɋȷɴɘʀ ロックレバーを . X の方向へスライドさせます。 4 電池カバーを取り付ける ࡖǽΡΈȡ࿀Ƕ ǦDzǚșǷྍǨ 本機と電池カバーの突起や溝が、「 . カチッ」と合 うように取り付けます。 電池パックを取り外す 本機の電源を切り、電池パックのロックを解除した 状態で、図のように電池パックを持ち上げます。 7 電池パックの充電 6 AC アダプタで充電する AC アダプタ「 ZTDAA1 」（オプション品）に、充電用 microUSB 変換アダプタを取り付けて充電する方 法を説明します。 充電を開始すると、電源を切っていても自動的に本 . 機の電源が入ります。 充電中は、本機や AC アダプタが温かくなることが . あります。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V ঋ⤴ᑿࠔᴻ੿ ᴻ੿ȵɫɋɟ AC ȪɈɟɇ ɁɪʀɳɱȬɐ ယỮȻɕȷɇʀ ɲɲʀɁɤɇɻ ɟɱȸ ӛ⯍᧸ microUSB ং၁ȪɈɟɇ 1 AC アダプタの接続コネクターに、充電用 microUSB 変換アダプタを取り付ける ⰢȡˁǺڇ֢ ɕɀѩȡˀǺ 向きに注意しながら、水平に「 . カチッ」と音がする まで差し込みます。 2 外部機器端子の端子キャップを開き、本機 に充電用 microUSB 変換アダプタを取り 付ける 3 AC アダプタのプラグを起こし、 家庭用 AC コンセントに差し込む 充電が始まり、スモールライトが点灯します。 . スモールライトが消灯すれば、充電は完了です。 . 4 AC アダプタのプラグを家庭用 AC コンセ ントから抜き、プラグを元の状態に戻す 5 本機から、充電用 microUSB 変換アダプ タを取り外す 6 外部機器端子の端子キャップを閉じる AC アダプタ利用時のご注意 充電するとき以外、プラグは倒してください。また、 . コードを強く引っ張ったり、ねじったりしないでく ださい。断線の原因となります。 スモールライトが点滅しているとき 電池パックの異常か寿命のため、充電できていませ . ん。新しい電池パックと交換してください。 海外での充電について 海外での充電に起因するトラブルについては、当社 . では責任を負いかねますのであらかじめご了承くだ さい。 PC 接続用 microUSB ケーブルを使って充電する USB 充電が有効に設定されているときは、 PC 接続 用 microUSB ケーブルで本機とパソコンを接続す ると、パソコンの USB 端子からの電力で本機を充 電できます。 本機の電源が入っているときに充電できます。 . あらかじめ、パソコンに USB ドライバをインストー . ルしておいてください。 （ USB ドライバの入手先： A 1 ページ） ঋ⤴ᑿࠔᴻ੿ ᴻ੿ȵɫɋɟ PC ယỮ᧸ micro USB ȹʀɞɳ USB ᴻ੿ 1 外部機器端子の端子キャップを開き、本機 に PC 接続用 microUSB ケーブルを取り付 ける 2 パソコンの USB 端子に、 PC 接続用 micro USB ケーブルを取り付ける 充電が始まり、スモールライトが点灯します。 . スモールライトが消灯すれば、充電は完了です。 . USB 充電利用時のご注意 接続環境やパソコンの状態によっては、充電できな . かったり、充電に時間がかかることがあります。 充電用 microUSB 変換アダプタと AC アダプタを接続 . して充電したときよりも、充電時間が長くなります。 USB 充電の設定を確認するとき 0S 「端末設定」 S 「 USB 接続」 USB 充電が有効に設定されているときは、「 , USB 充 電」の欄にチェックが入っています。 89 メモリカードについて メモリカード利用時のご注意 メモリカードを無理に取り付けたり、取り外さない . でください。 メモリカードは、小さなお子様の手の届かないとこ . ろで保管／使用してください。誤って飲み込むと、 窒息する恐れがあります。 端子面に手や金属で触れないでください。 . メモリカードの登録内容は、事故や故障によって、 . 消失または変化してしまうことがあります。大切な データは控えをとっておくことをおすすめします。 なお、データが消失または変化した場合の損害につ きましては、当社では責任を負いかねますのであら かじめご了承ください。 データの読み出し中や書き込み中は、絶対に本機の . 電源を切ったり、電池パックを取り外したりしない でください。 データの消去や上書きなどにご注意ください。 . メモリカードを取り付ける 必ず本機の電源を切った状態で行ってください。 1 電池カバーを取り外す ⯍ᖆȳɘʀ Ɍɩ ツメに指をかけて、電池カバーを自然に浮かせ . るようにして外します。 2 ガイドのロックを解除する ȴȬɑ ガイドを「 . OPEN 」の矢印方向へスライドさせ ます。 3 ガイドを起こし、メモリカードを取り付ける ᴻ੿Ⱒ ! @ ガイドを起こし、端子面を図の向きにして取り . 付けます。 メモリカード以外のものは取り付けないでく . ださい。 4 ガイドをロックする ガイドを倒し、「 . LOCK 」の矢印方向へスライド させます。 5 電池カバーを取り付ける ࡖǽΡΈȡ࿀Ƕ ǦDzǚșǷྍǨ 本機と電池カバーの突起や溝が、「 . カチッ」と合 うように取り付けます。 メモリカードを取り付けたままで、メモリカードの 認識を解除するとき 0S 「端末設定」 S 「 microSD と端末容量」 S 「 microSD のマウント解除」 S 「 OK 」 メモリカードを取り外す 「メモリカードを取り付ける」（ A 8 ページ操作 3） で、電池カバーをゆっくりと取り外します。 メモリカードの認識を解除したあと、本機の電源を . 切った状態で行ってください。 ȴȬɑ ! @ # $ % 1011 暗証番号について 本機の使用にあたっては、次の暗証番号が必要とな ります。 暗証番号 各機能を利用するときの共通暗証番号 です。（お買い上げ時は設定なし） ロック No. スリープロック、音声発信制限、電話帳 制限の設定を行うときに使う暗証番号 です。（お買い上げ時は「 9999 」） 交換機用暗 証番号 （発着信規制 用暗証番号） ご契約時の４ケタの番号です。契約内容 の変更、オプションサービスを一般電話 から操作するとき、発着信規制サービス の設定を行うときに使います。 暗証番号はお忘れにならないよう、 他人に知られないようご注意ください。 他人に知られ悪用されたとき…

Text truncated - open the document above for the full version.

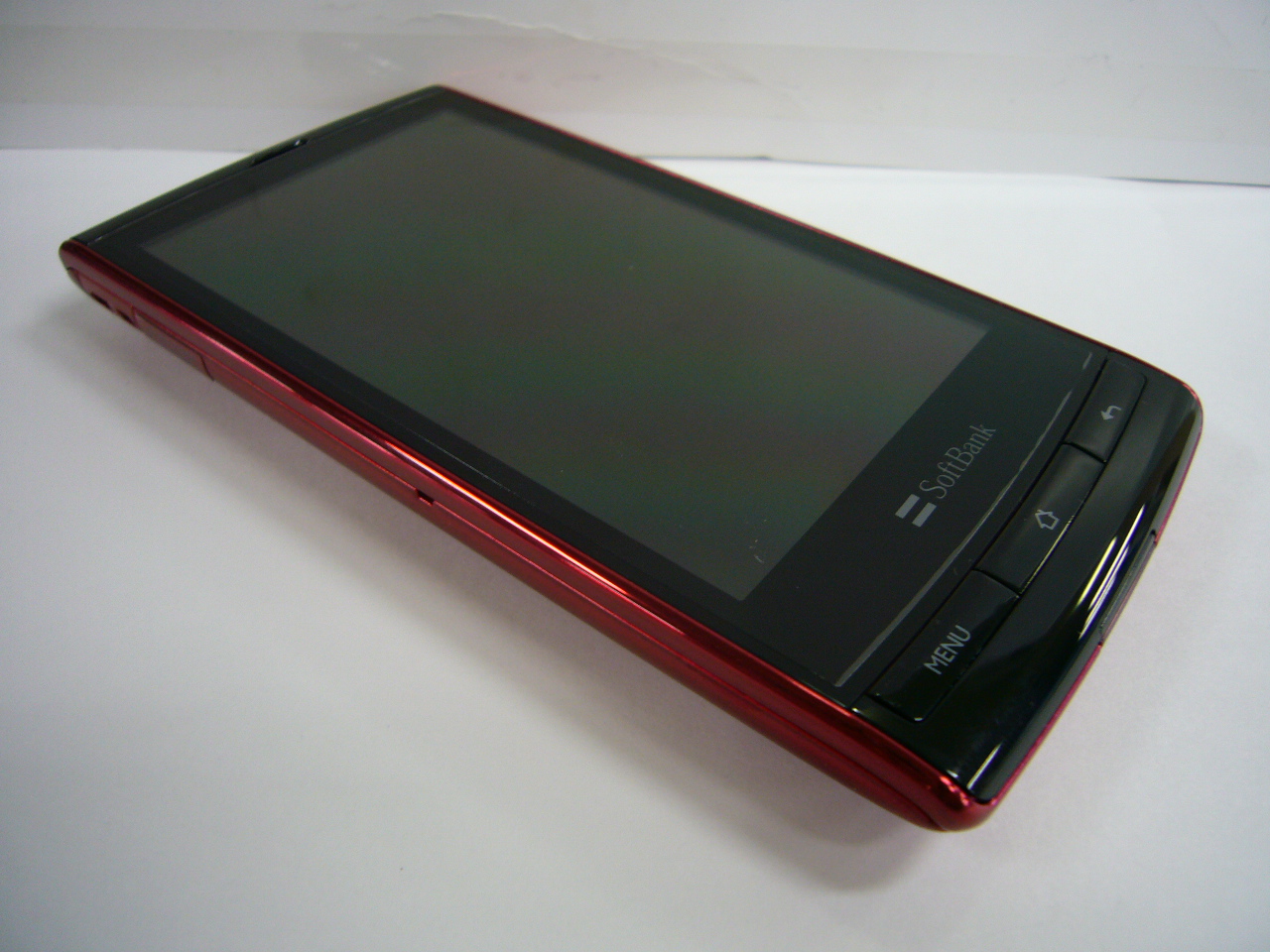

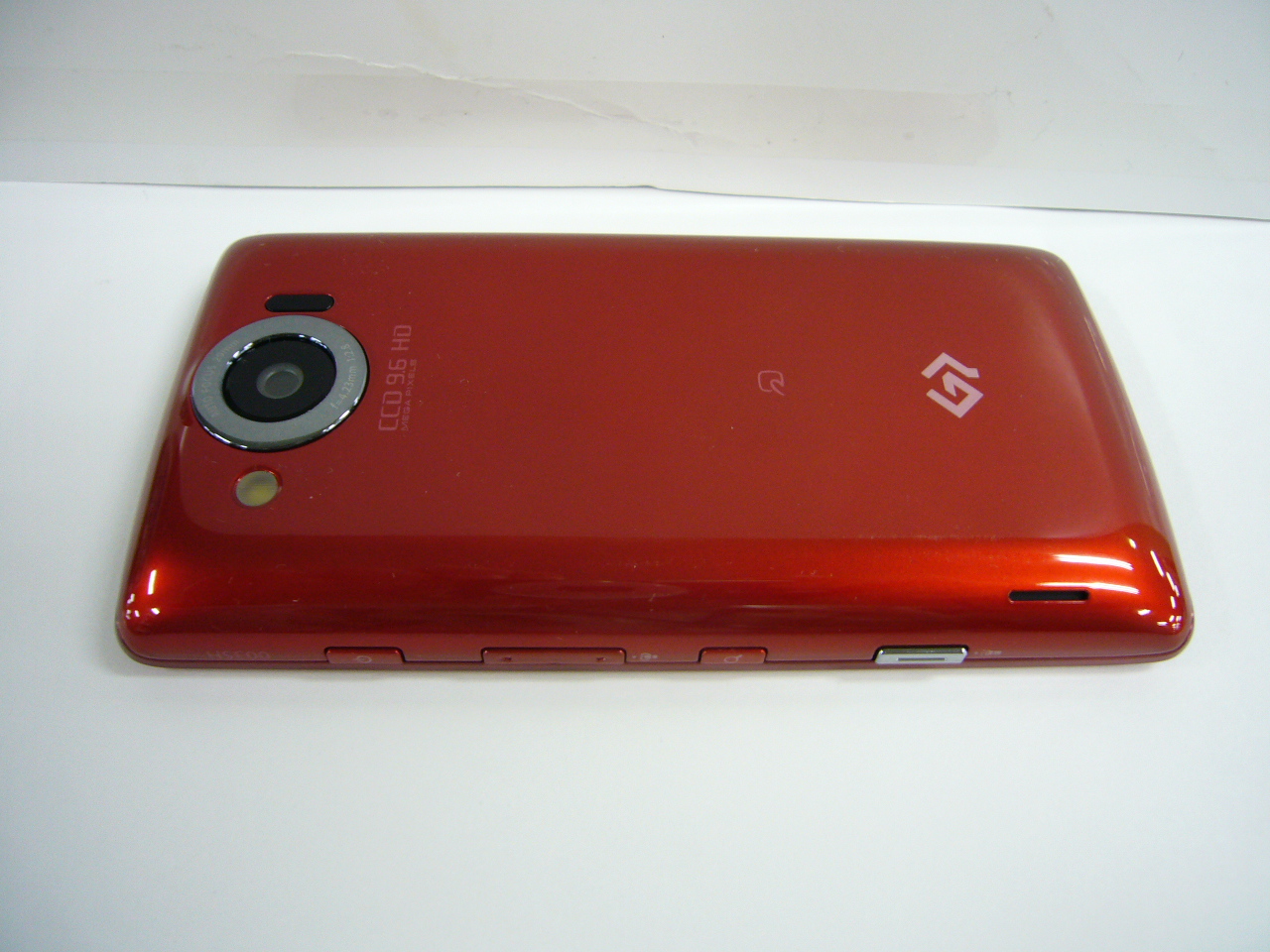

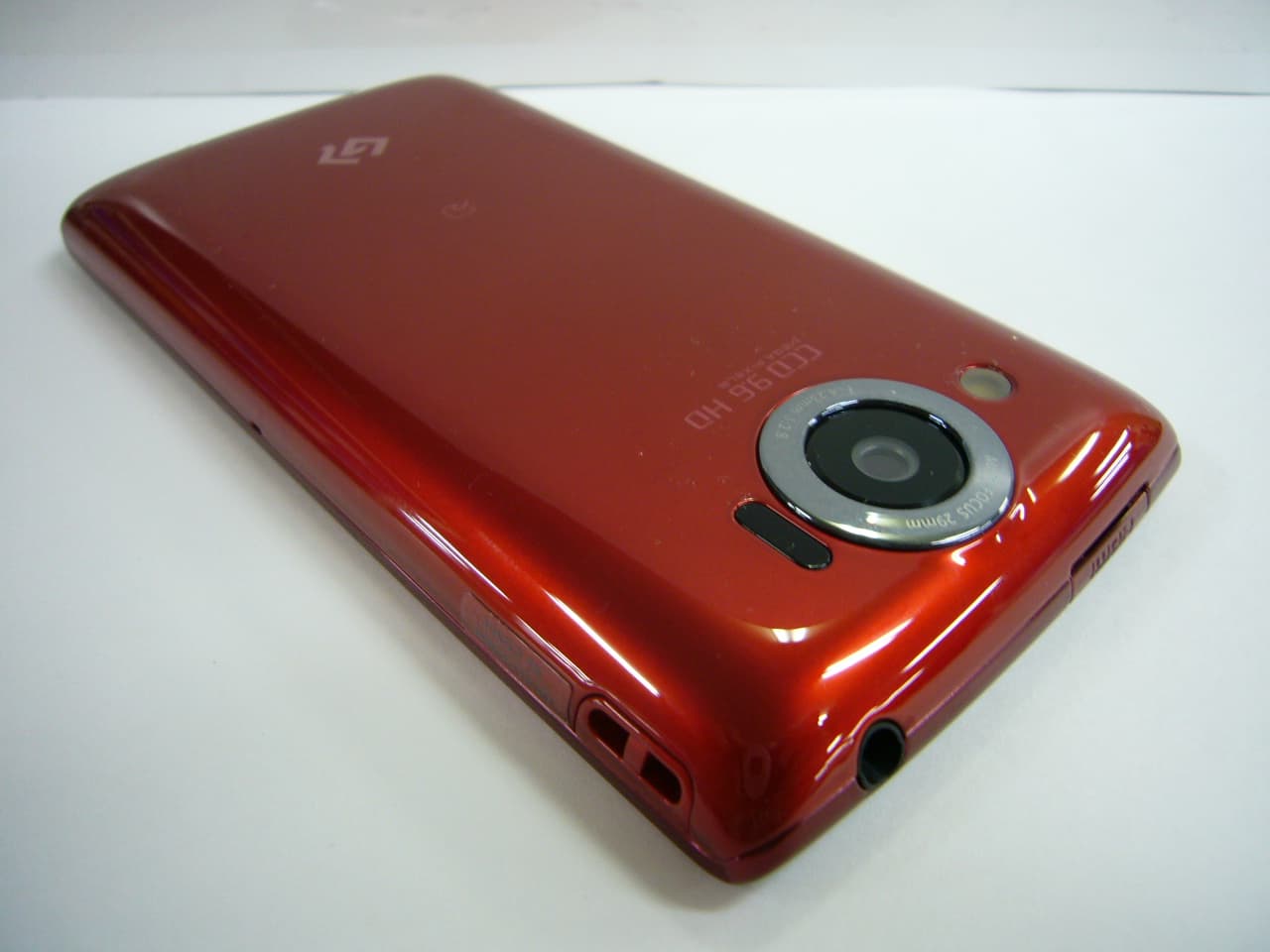

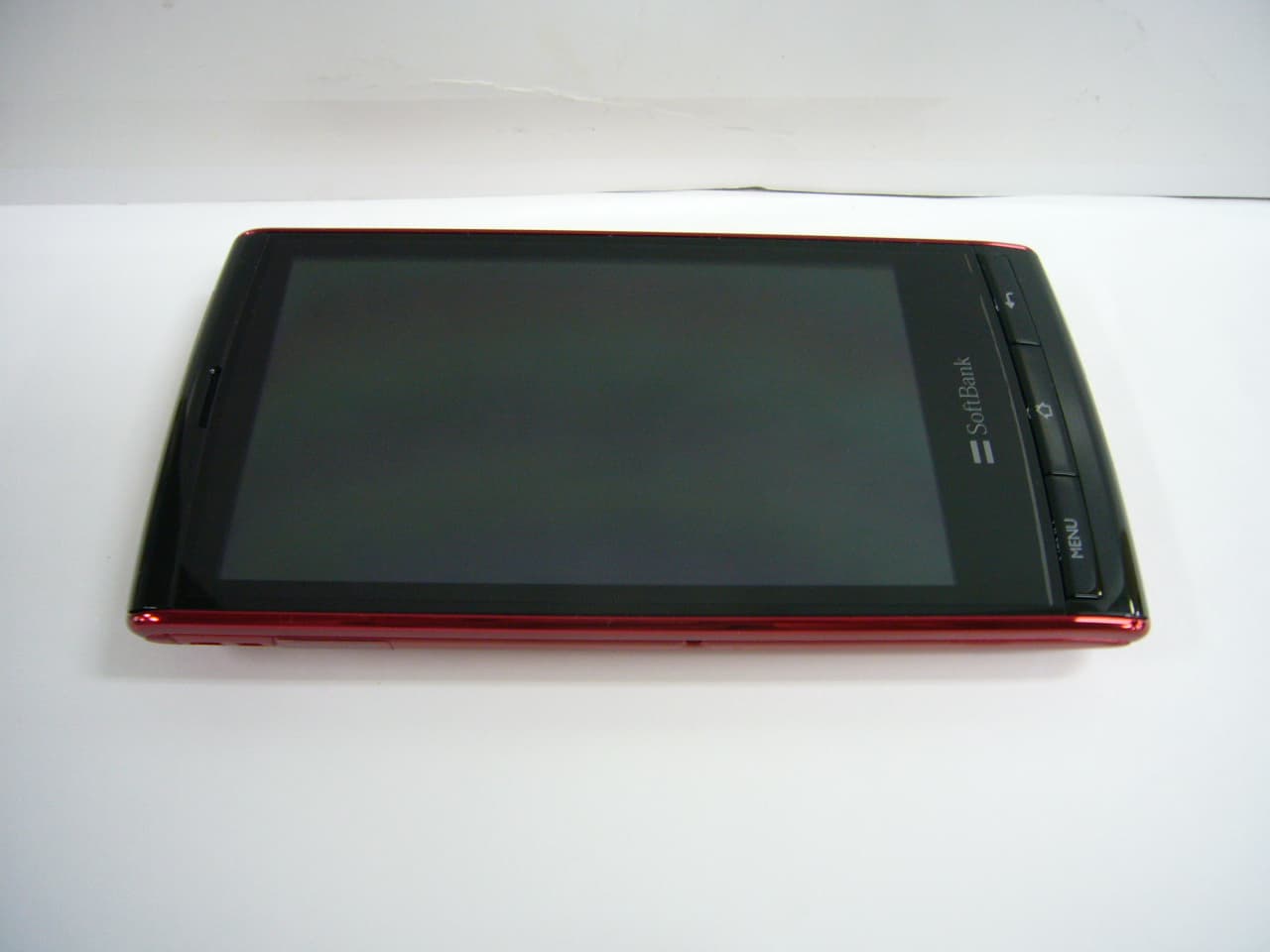

Model Name: 003SH Photo (External) FCC ID : APYHRO00136 - 1 / 3 - Model Name: 003SH Photo (External) FCC ID : APYHRO00136 - 2 / 3 - Model Name: 003SH Photo (External) FCC ID : APYHRO00136 - 3 / 3 -

Model Name: 003SH Spec Label and Location FCC ID : APYHRO00136 ○Spec Label FCC ID: APYHRO00136 ① Barcode of IMEI ② IMEI (Production Serial Number) ③ Approval Number of JATE ④ Certification Number of TELEC ⑤ "製造年月" ⑥ Production Year & Month ⑦ Products Code ⑧ Color Name ⑨ Model Name ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts. ⑨

Model Name: 003SH Photo (External) FCC ID : APYHRO00136 - 1 / 3 - Model Name: 003SH Photo (External) FCC ID : APYHRO00136 - 2 / 3 - Model Name: 003SH Photo (External) FCC ID : APYHRO00136 - 3 / 3 -

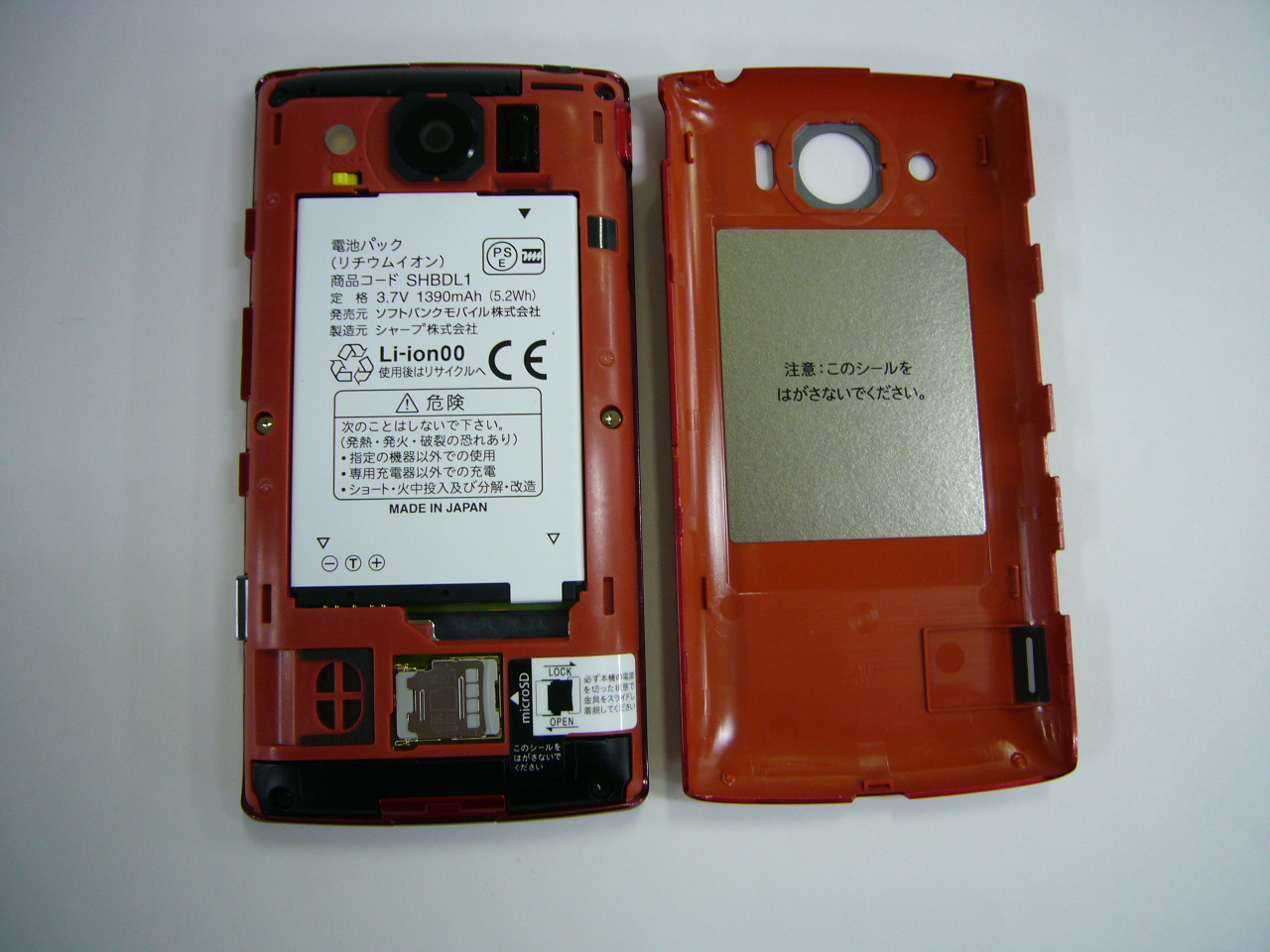

Model Name: 003SH Photo (Internal) FCC ID : APYHRO00136 1 / 3 Model Name: 003SH Photo (Internal) FCC ID : APYHRO00136 2 / 3 Model Name: 003SH Photo (Internal) FCC ID : APYHRO00136 3 / 3

Model Name : 003SH Photo FCC ID : APYHRO00136 Distance between PCS Antenna and Bluetooth/WLAN Antenna Bluetooth/WLAN Antenna Main Antenna (WCDMA FDD I / DCS / PCS) Main Antenna (GSM) 110mm

JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 1 – System Validation Plots Date/Time: 2010/10/05 10:12:35 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: HSL1900 Medium parameters used: f = 1900 MHz; σ = 1.43 mho/m; ε r = 39.8; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.7 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 95.7 V/m; Power Drift = -0.010 dB Peak SAR (extrapolated) = 17.9 W/kg SAR(1 g) = 10.2 mW/g; SAR(10 g) = 5.34 mW/g Maximum value of SAR (measured) = 11.6 mW/g 0 dB = 11.6mW/g JAPAN QUALITY ASSURANCE ORGANIZATIONJAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/10/06 11:22:27 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: M1900 Medium parameters used: f = 1900 MHz; σ = 1.55 mho/m; ε r = 52.5; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.56, 4.56, 4.56); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.6 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 95.0 V/m; Power Drift = -0.017 dB Peak SAR (extrapolated) = 16.3 W/kg SAR(1 g) = 10.2 mW/g; SAR(10 g) = 5.45 mW/g Maximum value of SAR (measured) = 11.6 mW/g 0 dB = 11.6mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/10/13 11:00:15 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2450 MHz; σ = 1.84 mho/m; ε r = 38.5; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.26, 4.26, 4.26); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 15.2 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 95.5 V/m; Power Drift = 0.017 dB Peak SAR (extrapolated) = 30.3 W/kg SAR(1 g) = 13.6 mW/g; SAR(10 g) = 6.18 mW/g Maximum value of SAR (measured) = 15.4 mW/g 0 dB = 15.4mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/10/14 10:02:20 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: M2450 Medium parameters used: f = 2450 MHz; σ = 1.96 mho/m; ε r = 52.8; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.1, 4.1, 4.1); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 15.4 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 94.1 V/m; Power Drift = -0.050 dB Peak SAR (extrapolated) = 30.4 W/kg SAR(1 g) = 13.6 mW/g; SAR(10 g) = 6.22 mW/g Maximum value of SAR (measured) = 15.2 mW/g 0 dB = 15.2mW/g JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2 – SAR Test Plots JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2-1 – SAR Test Plots (PCS1900) Date/Time: 2010/10/05 13:38:27 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head, Cheek/Touch 512ch (1850.2MHz) DUT: Cellular Phone; Type: 003SH; Serial: 004401/11/292785/6 Communication System: GSM 1900; Frequency: 1850.2 MHz;Duty Cycle: 1:8.3 Medium: HSL1900 Medium parameters used: f = 1850.2 MHz; σ = 1.37 mho/m; ε r = 40; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2009/11/09 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek/Touch Position/Area Scan (10x7x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.325 mW/g Cheek/Touch Position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=…

Text truncated - open the document above for the full version.

Page 1 of 29 Technical document No. 23163-0701 JQA File No. : KL80100285 Issue Date : October 26, 2010 TEST REPORT (SAR EVALUATION) APPLICANT : Sharp Corporation ADDRESS : 2-13-1, Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, Japan PRODUCTS : Cellular Phone MODEL NO. : 003SH SERIAL NO. : 004401/11/292785/6 FCC ID : APYHRO00136 TEST STANDARD : FCC/OET Bulletin 65 Supplement C (Edition 01-01) TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : October 5, 2010 ~ October 14, 2010 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan, National Institute of Information and Communications Technology (NICT) of Japan , and Laboratory for EMF and Microwave Electronics at the Swiss Federal Institute of Technology (ETH) in Zürich, Switzerland. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 2 of 29 Technical document No. 23163-0701 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Results............................................................................................................................................4 6 Measurement System Diagram............................................................................................................5 7 System Components..............................................................................................................................6 8 Measurement Process............................................................................................................................9 9 Measurement Uncertainties...............................................................................................................10 10 Equipment Under Test Modification..................................................................................................11 11 Responsible Party................................................................................................................................11 12 Deviation from Standard.....................................................................................................................11 13 Summary..............................................................................................................................................12 14 Test Arrangement................................................................................................................................13 15 Procedures used to Establish Test Signal..........................................................................................15 Appendix A: Test Data ................................................................................................................................... 18 Appendix B: Test Instruments....................................................................................................................... 28 Appendix C: Attachments .............................................................................................................................. 29 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested SAR : Specific Absorption Rate - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 3 of 29 Technical document No. 23163-0701 Documentation 1 Test Regulation Applied Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Evaluating Compliance with FCC Guidelines for Human Exposure to Radio- frequency Electromagnetic Fields Additional Information for Evaluating Compliance of Mobile and Portable Devices with FCC Limits for Human Exposure to Radiofrequency Emissions Test Procedure : FCC/OET Bulletin 65 Supplement C (Edition 01-01) IEEE Std.1528–2003 KDB Publication 648474 Rev. 1.5 (September 2008) KDB Pub…

Text truncated - open the document above for the full version.

Page 1 of 71 JQA File No. : KL80100289 Issue Date : October 26, 2010 TEST REPORT APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : 003SH SERIAL NO. : 004401/11/291978/8 004401/11/292206/3 FCC ID : APYHRO00136 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 15 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : October 7, 2010 ~ October 19, 2010 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100289 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 2 of 71 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................13 8 Responsible Party................................................................................................................................13 9 Deviation from Standard.....................................................................................................................13 10 Test Results..........................................................................................................................................14 11 Summary..............................................................................................................................................17 12 Operating Condition............................................................................................................................18 11 Test Configuration...............................................................................................................................18 13 Equipment Under Test Arrangement (Drawings)............................................................................19 Appendix A: Test Data ................................................................................................................................... 20 Appendix B: Test Arrangement (Photographs) ............................................................................................. 68 Appendix C: Test Instruments....................................................................................................................... 70 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under TestEMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100289 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 3 of 71 Documentation 1 Test Regulation Applied Standard : CFR 47 FCC Rules and Regulations Part 15 Subpart C – Intentional Radiators Test Requirements : §15.247, §15.207 and §15.209 Test Procedure : ANSI C63.4–2003 The tests were performed with reference to the FCC Public Notice DA 00-705, released March 30, 2000. The test set-up was made in accordance to the general provisions of ANSI C63.4-2003. 2 Test Location KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan KAMEOKA EMC Branch 9-1, Ozaki, Inukanno, Nishibetsuin-cho, Kameoka-shi, Kyoto 621-0126, Japan 3 Recognition of Test Laboratory VLAC Code : VLAC-001-2 (Effective through : March 30, 2012) NVLAP Lab Code : 200191-0 (Effective through : June 30, 2011) BSMI Recognition No. : SL2-IS-E-6006, SL2-IN-E-6006, SL2-AI-E-6006 (Effective through : September 14, 2013) VCCI Registration No. : R-008, C-006, C-007, C-…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 21 of 29 Technical document No. 23163-0701 A.3 SAR Measurement Data A.3.1 PCS 1900 A.3.1.1 Left Head Cheek/Touch Position Ear/Tilt Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : October 5, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] 512 1850.20 29.08 -0.024 0.305 22.0 661 1880.00 29.22 -0.014 0.344 22.0 Cheek/Touch 810 1909.80 28.95 -0.029 1.6 0.352 22.0 Ear/Tilt 661 1880.00 29.22 -0.005 1.6 0.139 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 22 of 29 Technical document No. 23163-0701 A.3.1.2 Right Head Cheek/Touch Position Ear/Tilt Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : October 5, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Cheek/Touch 661 1880.00 29.22 -0.036 1.6 0.248 22.0 Ear/Tilt 661 1880.00 29.22 -0.027 1.6 0.124 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 23 of 29 Technical document No. 23163-0701 A.3.1.3 Body-worn Position Rear Position Front Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : October 6, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Rear 661 1880.00 29.22 -0.037 1.6 0.204 22.0 GPRS Class 10 – 1 slot (Duty Cycle: 12.0 %, Crest Factor: 8.3) Rear 661 1880.00 29.22 -0.023 1.6 0.192 22.0 GPRS Class 10 – 2 slots (Duty Cycle: 24.0 %, Crest Factor: 4.15) 512 1850.20 28.97 -0.019 0.327 22.0 661 1880.00 29.08 -0.029 0.358 22.0 Rear 810 1909.80 28.81 -0.002 1.6 0.365 22.0 Front 661 1880.00 29.08 -0.019 1.6 0.279 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. The earphone wire connected to the EUT to simulate hand-free operation in a body-worn configuration. 4. Please refer to attachment for the result presentation in plot format. 1.5cm 1.5cm JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 24 of 29 Technical document No. 23163-0701 A.3.2 WLAN A.3.2.1 Left Head Cheek/Touch Position Ear/Tilt Position 802.11b (1 Mbps) – Duty Cycle: 100 % Date : October 13, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Cheek/Touch 6 2437 13.79 -0.081 1.6 0.531 23.0 Ear/Tilt 6 2437 13.79 0.000 1.6 0.494 23.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 25 of 29 Technical document No. 23163-0701 A.3.2.2 Right Head Cheek/Touch Position Ear/Tilt Position 802.11b (1 Mbps) – Duty Cycle: 100 % Date : October 13, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Cheek/Touch 6 2437 13.79 +0.056 1.6 0.250 23.0 Ear/Tilt 6 2437 13.79 -0.025 1.6 0.267 23.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100285 Issue Date : October 26, 2010 Model No. : 003SH FCC ID : APYHRO00136 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 26 of 29 Technical document No. 23163-0701 A.3.2.3 Body-worn Position – close style Rear Position Front Position 802.11b (1 Mbps) – Duty Cycle: 100 % Date : October 14, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Rear 6 2437 13.79 -0.114 1…
