APYHRO00137Cellular Phone

お問い合わせ先一覧 TCAUZA179AFZZ 10A ●● . ● XX AI48 ① 1 お買い上げ品の確認 このたびは、 SoftBank 004SH をお買い上げいただき、 まことにありがとうございます。 SoftBank 004SH をご利用の前に、本書をご覧になり、正しくお取 り扱いください。 本書をご覧いただいたあとは、大切に保管してください。 SoftBank 004SH は、 3G 方式と GSM 方式に対応しております。 本書の内容の一部でも無断転載することは禁止されております。 . 本書の内容は将来、予告無しに変更することがございます。 . 004SH 本体 ■ 電池パック（ SHBDK1 ） ■ 卓上ホルダー（ SHEDP1 ） ■ クイックスタート ■ お願いとご注意（本書） ■ 保証書 ■ 本機のご利用にあたって、本書のほかに「取扱説明書」と「すぐいまガイド」をご用意しています。 本機の使いかたや機能を詳しく知りたいときは、「 . 取扱説明書」（ PDF ファイル）をパソコンからダウンロー ドしてください。 外出先などで機能を確認したいときは、「 . すぐいまガイド」にアクセスしてください。 取扱説明書（ PDF ファイル） ■ http://www.softbank.jp/mb/r/support/004sh/ すぐいまガイド（携帯サイト） ■ http://shweb.sharp.co.jp/manual/004SH/ ※パケット通信料がかかります。 ガイドブックのご紹介 この印刷物は再生紙を使用しています。 目 次 お買い上げ品の確認.......................... 1 マナーとルールを守り安全に使用しましょう .... 2 電池パックの充電 ............................ 4 防水／防塵性能について...................... 8 暗証番号について ............................ 12 PIN コードについて.......................... 13 おもな仕様 .................................. 14 使用材料 .................................... 16 ソフトウェア更新 ............................ 17 安全上のご注意 .............................. 18 お願いとご注意 .............................. 26 知的財産権について.......................... 32 携帯電話機の比吸収率（ SAR ）について.......... 36 保証とアフターサービス...................... 38 Q u i c k T i p s ................................ 39 ご注意 本書は、基本的にお買い上げ時から、操作用暗証番号と管理者用暗証番号を登録した状態での操作方法 を説明しています。詳しくは「暗証番号について」（ A 12 ページ）をお読みください。 ※お問い合わせ先一覧は裏表紙に記載しています。 23 マナーとルールを守り安全に使用しましょう ルールを守りましょう 本機の使いかたを誤ると、機器の発熱・破壊・感電 といった危険を伴い、死亡または重傷を負う恐れ があります。以下の内容および「安全上のご注意」 （ A 18 ページ）をお読みのうえ、正しくお使いく ださい。 こんな使いかたはやめましょう 充電端子を接触させない ■ 金属製のストラップやヘ アピンなどで充電端子ど うしを接触させると非常 に危険です。持ち運び時に も十分ご注意ください。 分解／改造しない ■ キャビネットを開けたり 改造しないでください。感 電やケガの原因となりま す。修理などはソフトバン クにご依頼ください。 防水を過信しない ■ 防水であっても、水中に沈 めたり大量の水をかける と、内部に水が入り火災や 感電の原因となります。ま た、真水以外はかけないで ください。 加熱しない ■ 乾燥などの目的で、電子レ ンジなどの加熱調理機器 に入れないでください。ま た、高温になる場所で使用 しないでください。 指定品以外は使用しない ■ 充電器／電池パックなど は必ずソフトバンク指定 のものをお使いください。 電池パックは特に注意 ■ 電池パックは取り扱いを誤 ると、漏液・発熱・破裂・発 火などの原因となります。 運転中は使用しない ■ 自動車などの運転中は絶 対に使用しないでくださ い 。メールを見るだけで処 罰の対象となります。 こんな場所では電源を切りましょう 航空機内 ■ 運航の安全に支障をきた す可能性があります。（航 空機内で携帯電話を使用 できるときは、航空会社の 指示に従い、適切にご使用 ください。） 病院内 ■ 医用電気機器に影響を及 ぼす可能性があります。 満員電車など ■ 付近に植込み型心臓ペー スメーカおよび植込み型 除細動器を装着されてい る方がいると、誤動作など の影響を与えることがあ ります。 マナーを守りましょう 本機をお使いになるときは、周囲への気配りを忘れ ないようにしましょう。 次のような場所では、特にご注意ください。 電車やバスなどの交通機関 ■ 車内のアナウンスや掲示に従いましょう。 劇場や映画館、美術館など ■ 周囲の迷惑にならないよう電源を切っておきましょう。 レストランやホテルのロビーなど ■ 静かな場所では、大きな声での通話は控えましょう。 街の中 ■ 通行の妨げにならない場所で使いましょう。 マナーを守るための機能 マナーモード 着信があったりアラームが動作しても、本機から 音が出ないようにします。 簡易留守録 電話に出られないとき、相手のメッセージを本機 に録音します。 電波 Off モード 電源を入れたまま、電波の送受信だけを停止します。 自動返信 車の運転中など、メールを返信できないときに、 自動的に定型文を返信します。 54 電池カバーについて 電池カバーが正しく装着されていないと、防水／防 . 塵性能が保証できませんのでご注意ください。 電池カバーに無理な力を加えると、破損の原因とな . りますのでご注意ください。 電池カバーが破損したときは、電池カバーを交換し . てください。破損箇所から内部に水が入り、感電や電 池パックの腐食など、故障の原因となります。 電池パックについて 電池パックを使い切った状態で、保管・放置しない . でください。お客様が登録・設定した内容が消失ま たは変化したり、電池パックが使用できなくなるこ とがあります。長期間保管・放置するときは、半年に １回程度補充電を行ってください。 電池パックの使用条件によって、寿命が近づくにつ . れて電池パックが膨れることがありますが、安全上 問題はありません。 電池パックは消耗品です。十分に充電しても使用 . できる時間が極端に短くなったら、交換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、乾いたき . れいな綿棒などで清掃してください。そのままにし ておくと、充電ができなくなるなど接触不良の原因 となります。 電池パックは防水／防塵対応していません。 . リチウムイオン電池について 本機は、リチウムイオン電池を使用し . ています。リチウムイオン電池はリサ イクル可能な貴重な資源です。 リサイクルは、お近くのモバイル・ , リサイクル・ネットワークのマーク のあるお店で行っています。 リサイクルのときは、ショートさせたり、分解しな , いでください。火災・感電の原因となります。 電池パックの充電 電池パックを取り付ける 1 電池カバーを取り外す ⯍ᖆȳɘʀ Ɍɩ ƷǽΡΈȡ ࿀ǶྍǦˀǡȚ ツメに指をかけて電池カバーを少し浮かせま . す。ツメの右側を少し押し上げ、本体とのすき まに指をかけて、下から起こすようにして外し ます。 2 電池パックを取り付ける 電池パックの印刷面を上にして、電池パックの . 先を合わせてください。 3 電池カバーを取り付ける ƦǽΡΈȡ࿀Ƕ ǦDzǚșǷྍǨ 電池カバーの先を、本体の溝にゆっくりと差し . 込んだあと、浮いている箇所がないように、電 池カバーを指でしっかりと押さえます。 電池カバーが完全に取り付けられているかを確 . 認してください。接触面に細かいゴミなどが挟 まると、水や粉塵が侵入する原因となります。 電池パックを取り外す 本機の電源を切った状態で、図のように電池パック を持ち上げます。 67 電池パックの充電 電池パックを充電する 電池パックを本機に取り付け、付属の卓上ホルダー とソフトバンク指定の AC アダプタ「 ZTDAA1 」（オ プション品）を使用して充電します。 AC アダプタおよび卓上ホルダーは、防水／防塵対 . 応していません。本機が濡れているときは、充電し ないでください。 充電中は、 AC アダプタや本機が温かくなることが . あります。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V AC ȪɈɟɇ Ȭɳɧɕʀ ȿɯɻɱȬɐ ယỮȻɕȷɇʀ ɲɲʀɁɤɇɻ ɟɱȸ ယỮᴻ੿ ڇ֢Ⱒ食ˁѩ首 51 3 2 4 1 AC アダプタの接続コネクターを、卓上ホ ルダーの接続端子に差し込む 接続コネクターは向きに注意して、水平に「 . カ チッ」と音がするまで、しっかりと差し込みます。 2 AC アダプタのプラグを起こし、 家庭用 AC コンセントに差し込む 3 本機を卓上ホルダーに取り付ける 矢印の方向に「 . カチッ」と音がするまで押し下げ ます。 充電が始まり、イルミネーションライトが点灯 . します。（充電中：赤色点灯） イルミネーションライトが消灯すれば、充電は . 完了です。 4 卓上ホルダーから本機を取り外し、プラグ を家庭用 AC コンセントから抜く 5 卓上ホルダーから接続コネクターを取り 外す リリースボタンを押さえながら、ひねらずまっ . すぐに抜いてください。 イヤホンなどを接続した状態で充電する ■ 本機の外部接続端子に、イヤホンなどを取り付けた 状態で充電できます。 図のように、外部接続端子の端子キャップを卓上ホ ルダーの穴に納めるようにし、コードを卓上ホル ダーの溝に通します。 イヤホンなどのコードは、本機と卓上ホルダーの間 . に挟み込まないようにご注意ください。 ᛨ᳡ Ȼʀɑ ᴻ੿ȵɫɋɟ 卓上ホルダー利用時のご注意 踏みつけたり、重い物を載せたりしないでください。 . 卓上ホルダーに取り付けると、オープンポジション . にはできません。無理に開かないでください。 イルミネーションライトが点滅しているとき 電池パックの異常か寿命のため、充電できていませ . ん。新しい電池パックと交換してください。 海外での充電について 海外での充電に起因するトラブルについては、当社 . では責任を負いかねますのであらかじめご了承くだ さい。 AC アダプタで充電する ■ AC アダプタの接続コネクターを、本機の外部接続 端子に取り付けて充電します。 外部接続端子からの水や粉塵の侵入を防ぐため、卓 . 上ホルダーでの充電をおすすめします。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V ঋ⤴ယỮᴻ੿ ᴻ੿ȵɫɋɟ AC ȪɈɟɇ ȬɳɧɕʀȿɯɻɱȬɐ ယỮȻɕȷɇʀ Ⱒڇ֢ ɲɲʀɁ ɤɇɻ ɟɱȸ AC アダプタ利用時のご注意 充電するとき以外、プラグは倒してください。また、 . コードを強く引っ張ったり、ねじったりしないでく ださい。断線の原因となります。 AC アダプタでの充電後は、外部接続端子の端子 . キャップを確実に閉じてください。接触面に細かい ゴミなどが挟まると、水や粉塵が侵入する原因とな ります。 98 防水／防塵性能について 本機の防水／防塵性能 本機は、端子キャップをしっかりと閉じ、電池カバー を取り付けた状態で、 IPX5 （旧 JIS 保護等級 5 ） ※ 1 、 IPX7 （旧 JIS 保護等級 7 ） ※ 2 相当の防水性能および IP5X （ JIS 保護等級 5 ） ※ 3 相当の防塵性能を有してい ます。 1 ※ IPX5 とは、内径 6.3mm の注水ノズルを使用し、 約３ m の距離から約 12.5 リットル／分の水を 最低３分間注水する条件であらゆる方向から 噴流を当てても、電話機としての機能を有する ことを意味します。 2 ※ IPX7 とは、常温で水道水、かつ静水の水深１ m のところに電話機を静かに沈め、約 30 分間放 置後に取り出したときに電話機としての機能 を有することを意味します。 3 ※ IP5X とは、保護度合いを指し、直径 75μm 以下 の塵埃（じんあい）が入った装置に電話機を８ 時間入れてかくはんさせ、取り出したときに電 話機の機能を有し、かつ安全を維持することを 意味します。 実際 の使用にあたって、す べての状況での動作を保 . 証するものではありません。お客様の取り扱いの不 備による故障と認められたときは、保証の対象外と なりますのでご了承ください。 本機は、 IPX5 ／ IPX7 の防水および IP5X の防塵性能 . を有していますが、ホコリ、砂、泥、金属粉、食べこぼ し、清涼飲料水などが入った場合には、故障の原因 となることがあります。 本機のお取り扱いについて 電池カバーは確実に取り付け、端子キャップはしっ . かりと閉じてください。接触面に細かいゴミ（髪の毛 １本、砂粒１個、微細な繊維など）が挟まると、水や粉 塵が侵入する原因となります。 端子キャップや電池カバーが開いている状態で水な . どの液体がかかった場合、内部に液体が入り、感電や 故障の原因となります。そのまま使用せずに電源を 切り、電池パックを外してください。 本機が濡れているときは、乾いたきれいな布でふき . 取ってください。 手や本機が濡れているときに、電池カバーや端子 . キャップの開閉は絶対にしないでください。 常温（ 5 °C～ 35 °C）の真水…

Text truncated - open the document above for the full version.

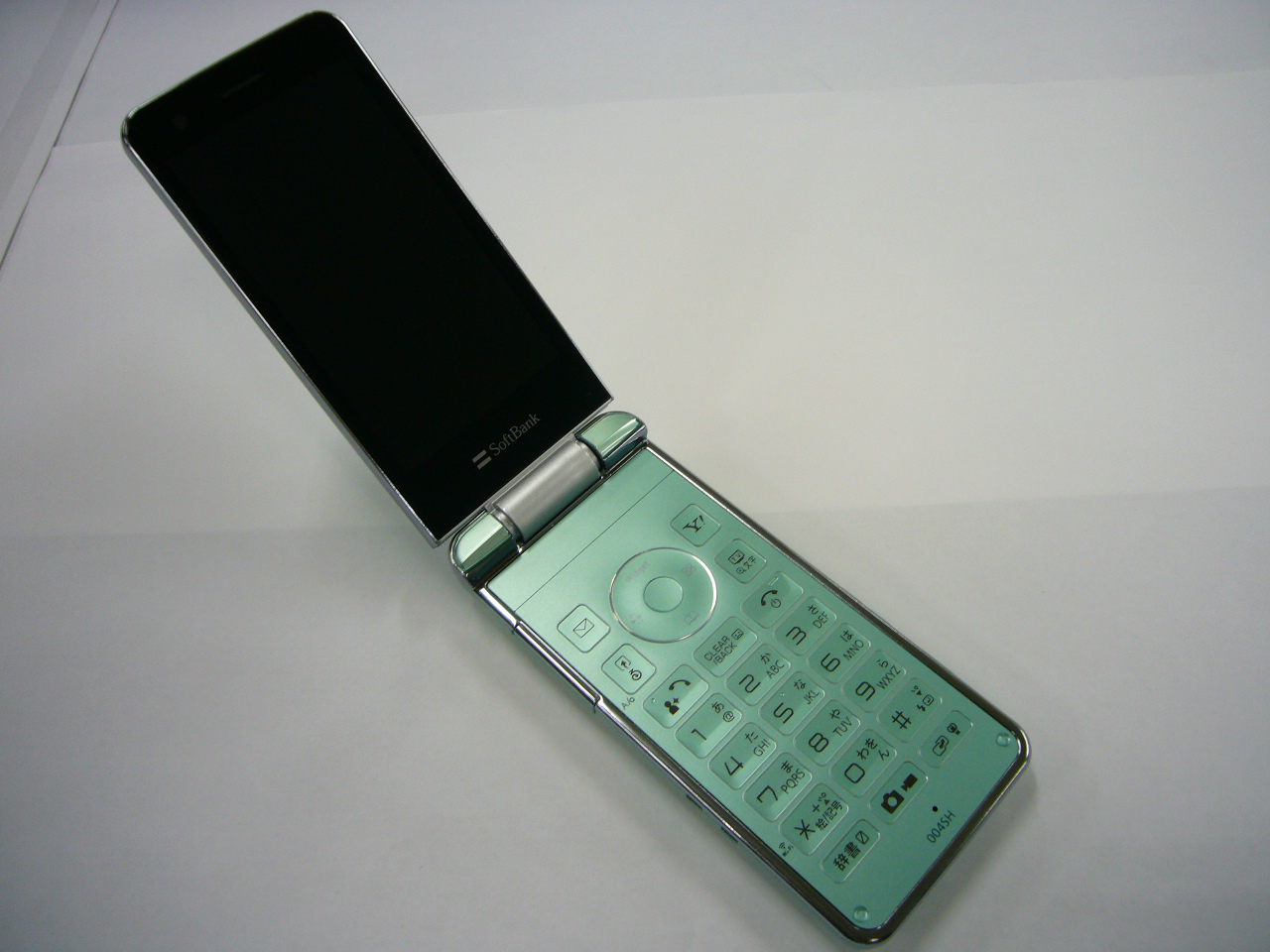

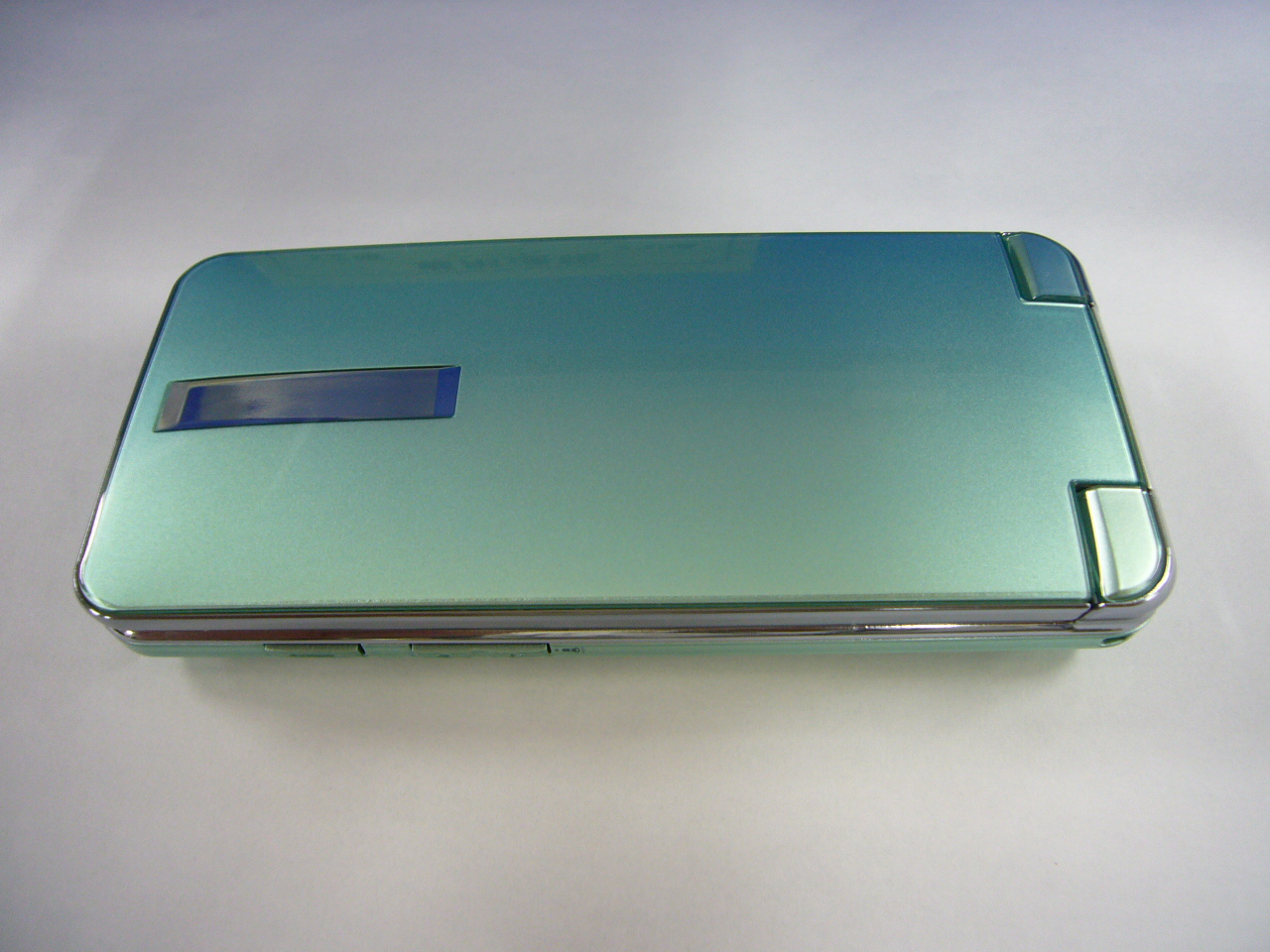

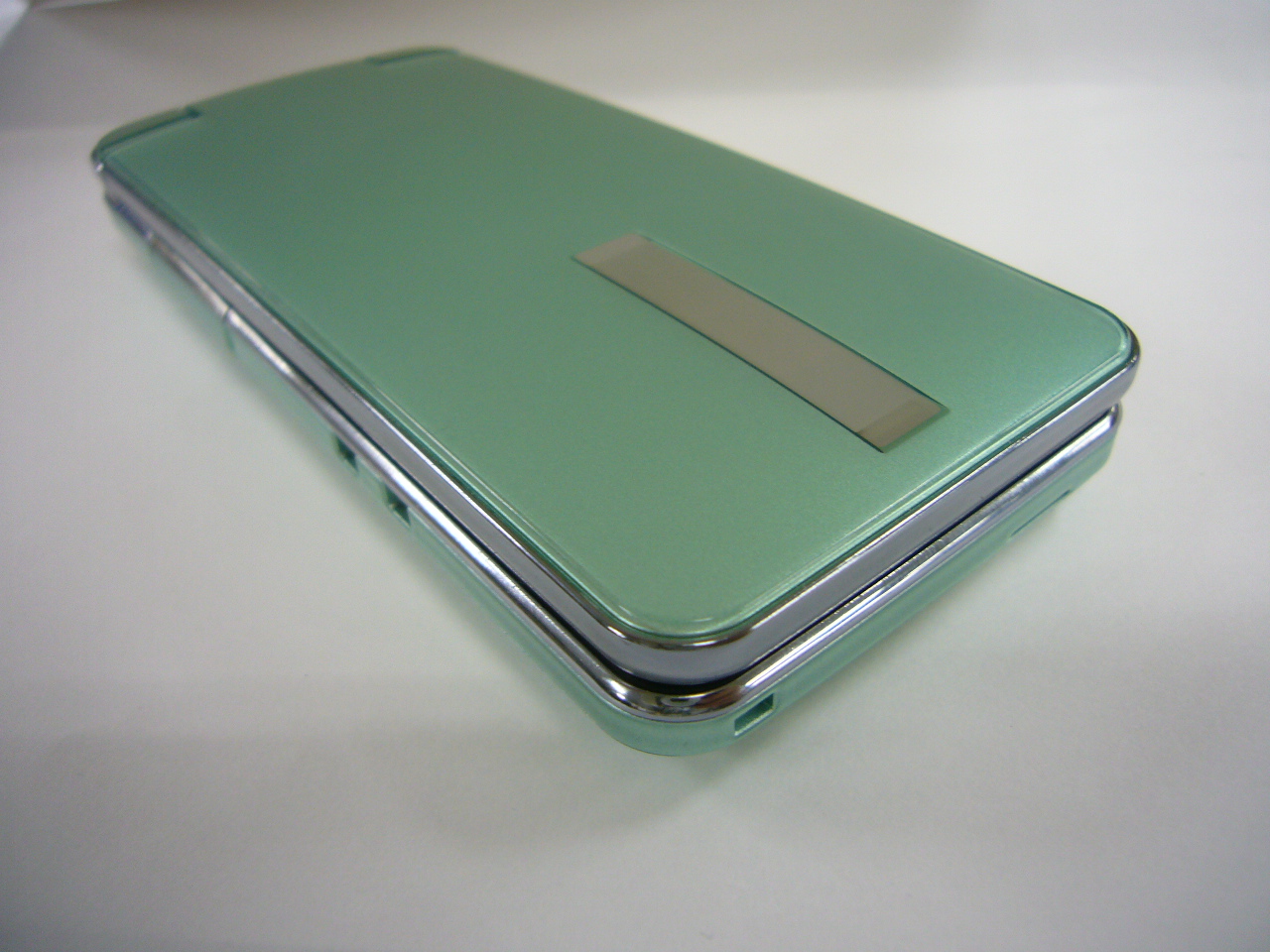

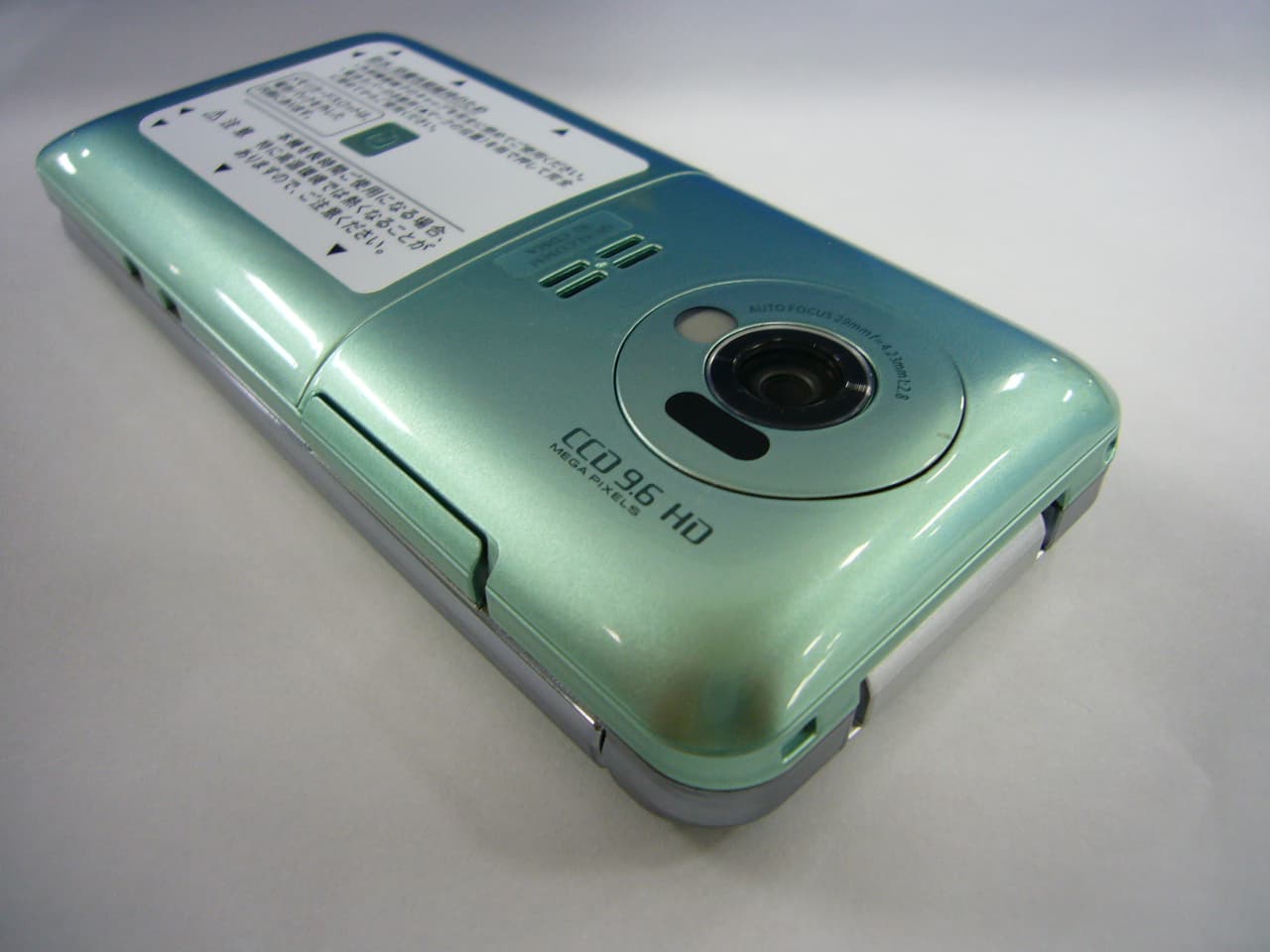

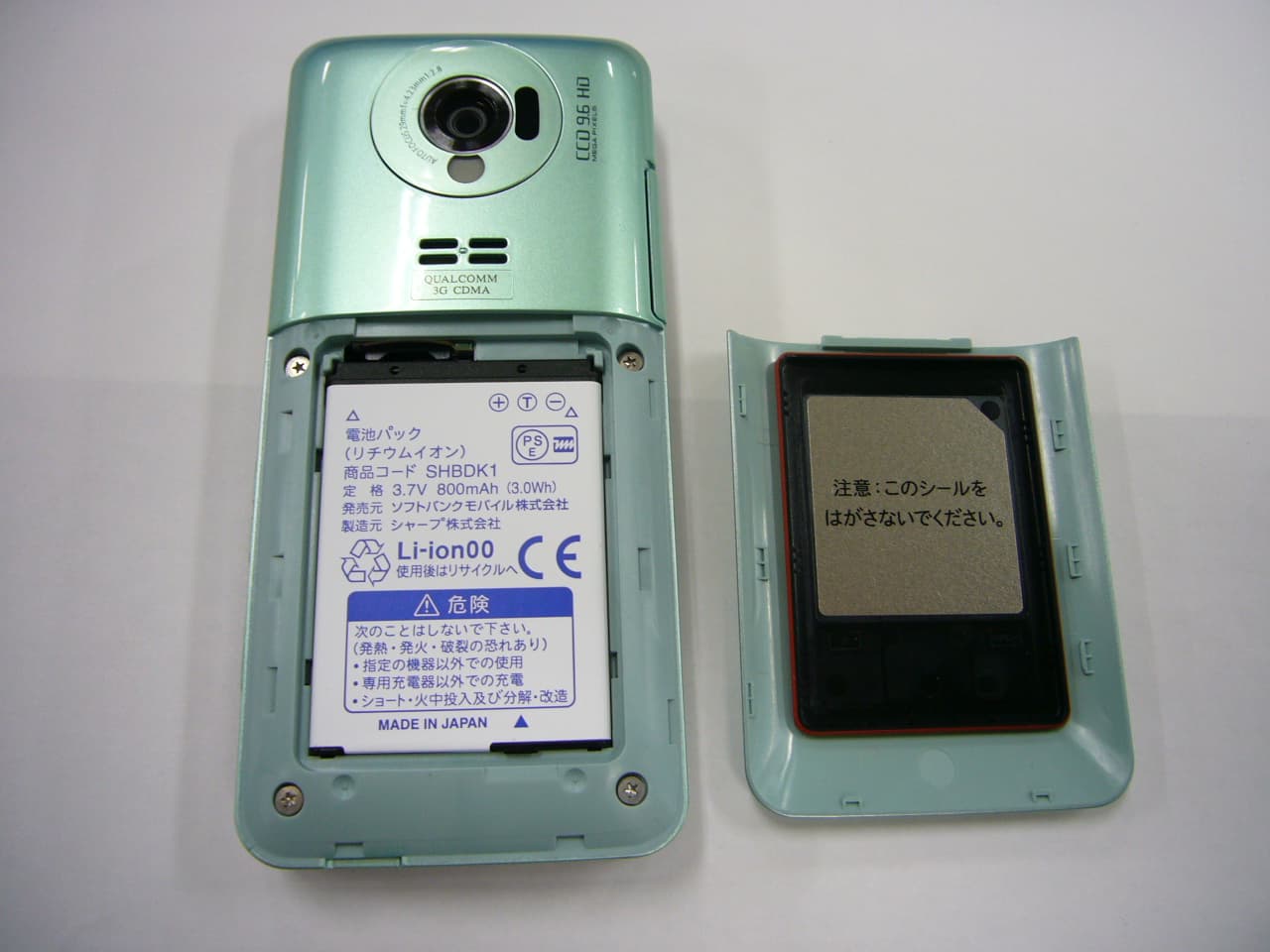

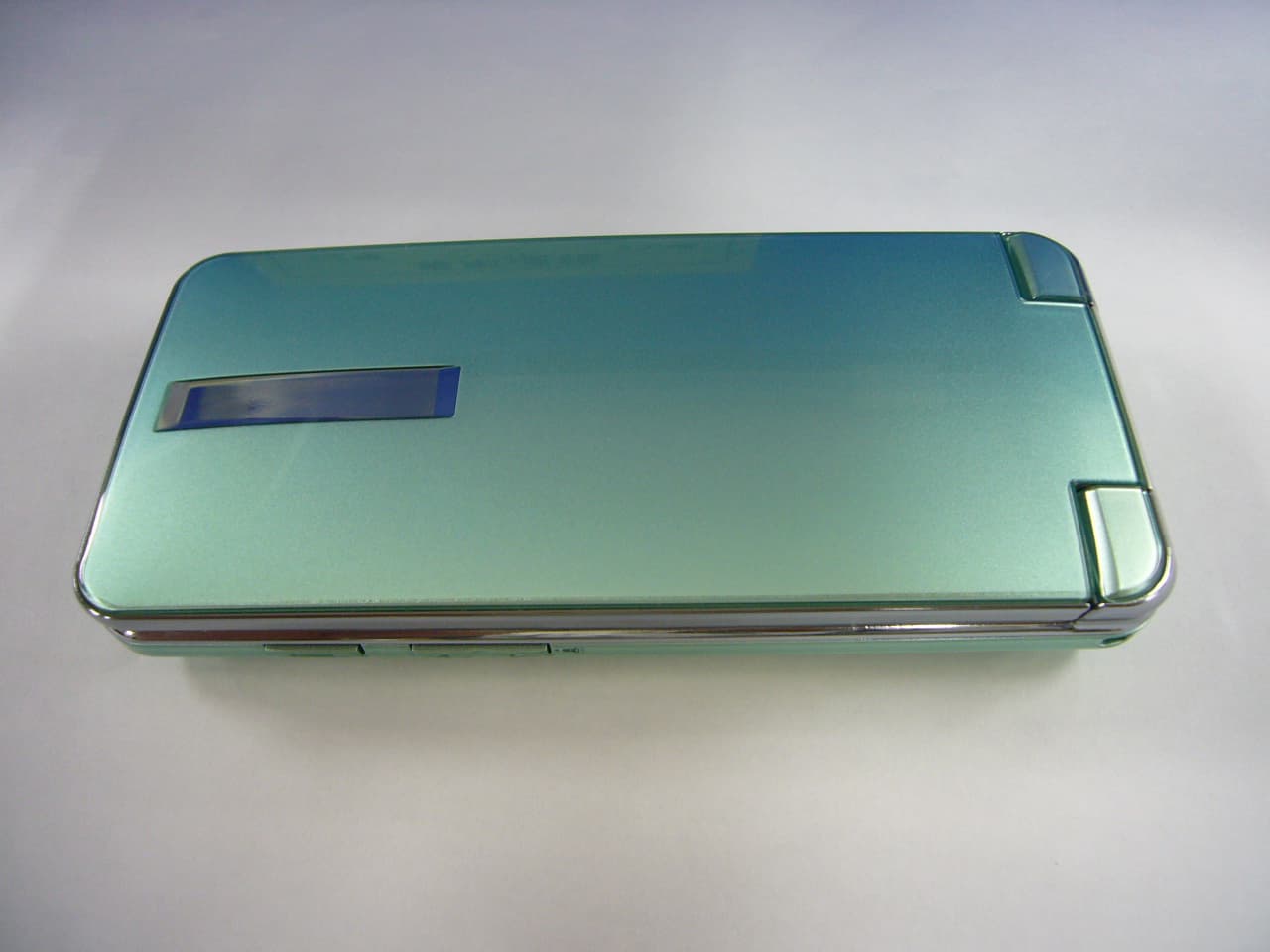

Model Name: 004SH Photo (External) FCC ID : APYHRO00137 - 1 / 3 - Model Name: 004SH Photo (External) FCC ID : APYHRO00137 - 2 / 3 - Model Name: 004SH Photo (External) FCC ID : APYHRO00137 - 3 / 3 -

Model Name: 004SH Spec Label and Location FCC ID : APYHRO00137 ○Spec Label ① Approval Number of JATE ② Certification Number of TELEC ③ "製造年月" ④ Production Year & Month ⑤ Products Code ⑥ Color Name ⑦ Barcode of IMEI ⑧ IMEI (Production Serial Number) FCC ID: APYHRO00137 ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts.

Model Name: 004SH Photo (Internal) FCC ID : APYHRO00137 1 / 6 Model Name: 004SH Photo (Internal) FCC ID : APYHRO00137 2 / 6 Model Name: 004SH Photo (Internal) FCC ID : APYHRO00137 3 / 6

Model Name: 004SH Photo (Internal) FCC ID : APYHRO00137 4 / 6 Model Name: 004SH Photo (Internal) FCC ID : APYHRO00137 5 / 6 Model Name: 004SH Photo (Internal) FCC ID : APYHRO00137 6 / 6

Model Name 004SH Photo FCC ID : APYHRO00137 Distance between PCS Antenna and Bluetooth/WLAN Antenna Main Antenna（WCDAM_BandXI） Main Antenna （GSM900） Bluetoooth/WLAN Antenna 85mm Main Antenna （WCDAM_BandI/DCS/PCS）

Page 1 of 29 Technical document No. 23163-0701 JQA File No. : KL80100374 Issue Date : November 29, 2010 TEST REPORT (SAR EVALUATION) APPLICANT : Sharp Corporation ADDRESS : 2-13-1, Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, Japan PRODUCTS : Cellular Phone MODEL NO. : 004SH SERIAL NO. : 004401/11/303507/1 FCC ID : APYHRO00137 TEST STANDARD : FCC/OET Bulletin 65 Supplement C (Edition 01-01) TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : November 9, 2010 ~ November 11, 2010 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan, National Institute of Information and Communications Technology (NICT) of Japan , and Laboratory for EMF and Microwave Electronics at the Swiss Federal Institute of Technology (ETH) in Zürich, Switzerland. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100374 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 2 of 29 Technical document No. 23163-0701 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Results............................................................................................................................................4 6 Measurement System Diagram............................................................................................................5 7 System Components..............................................................................................................................6 8 Measurement Process............................................................................................................................9 9 Measurement Uncertainties...............................................................................................................10 10 Equipment Under Test Modification..................................................................................................11 11 Responsible Party................................................................................................................................11 12 Deviation from Standard.....................................................................................................................11 13 Summary..............................................................................................................................................12 14 Test Arrangement................................................................................................................................13 15 Procedures used to Establish Test Signal..........................................................................................15 Appendix A: Test Data ................................................................................................................................... 18 Appendix B: Test Instruments....................................................................................................................... 28 Appendix C: Attachments .............................................................................................................................. 29 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested SAR : Specific Absorption Rate - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100374 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 3 of 29 Technical document No. 23163-0701 Documentation 1 Test Regulation Applied Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Evaluating Compliance with FCC Guidelines for Human Exposure to Radio- frequency Electromagnetic Fields Additional Information for Evaluating Compliance of Mobile and Portable Devices with FCC Limits for Human Exposure to Radiofrequency Emissions Test Procedure : FCC/OET Bulletin 65 Supplement C (Edition 01-01) IEEE Std.1528–2003 KDB Publication 648474 Rev. 1.5 (September 2008) KD…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 1 – System Validation Plots Date/Time: 2010/11/09 10:05:50 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: HSL1900 Medium parameters used: f = 1900 MHz; σ = 1.43 mho/m; ε r = 39.9; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn516; Calibrated: 2010/04/15 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.9 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 96.4 V/m; Power Drift = -0.006 dB Peak SAR (extrapolated) = 18.2 W/kg SAR(1 g) = 10.5 mW/g; SAR(10 g) = 5.5 mW/g Maximum value of SAR (measured) = 11.8 mW/g 0 dB = 11.8mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/11/10 13:52:50 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: M1900 Medium parameters used: f = 1900 MHz; σ = 1.55 mho/m; ε r = 52.4; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.56, 4.56, 4.56); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn516; Calibrated: 2010/04/15 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.5 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 94.1 V/m; Power Drift = -0.022 dB Peak SAR (extrapolated) = 16.1 W/kg SAR(1 g) = 10.1 mW/g; SAR(10 g) = 5.37 mW/g 0 dB = 11.5mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/11/11 9:54:49 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 765 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2450 MHz; σ = 1.82 mho/m; ε r = 39; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.26, 4.26, 4.26); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn516; Calibrated: 2010/04/15 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 15.3 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 97.2 V/m; Power Drift = -0.009 dB Peak SAR (extrapolated) = 30.7 W/kg SAR(1 g) = 13.8 mW/g; SAR(10 g) = 6.26 mW/g 0 dB = 15.3mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2010/11/11 15:11:22 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 765 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: M2450 Medium parameters used: f = 2450 MHz; σ = 1.97 mho/m; ε r = 52.5; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.1, 4.1, 4.1); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn516; Calibrated: 2010/04/15 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 15.1 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 92.9 V/m; Power Drift = 0.016 dB Peak SAR (extrapolated) = 31.3 W/kg SAR(1 g) = 13.8 mW/g; SAR(10 g) = 6.34 mW/g Maximum value of SAR (measured) = 15.3 mW/g 0 dB = 15.3mW/g JAPAN QUALITY ASSURANCE ORGANIZATION JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2 – SAR Test Plots JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2-1 – SAR Test Plots (PCS1900) Date/Time: 2010/11/09 16:55:37 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head, Cheek/Touch 512ch (1850.2MHz) DUT: Cellular Phone; Type: 004SH; Serial: 004401/11/303507/1 Communication System: GSM 1900; Frequency: 1850.2 MHz;Duty Cycle: 1:8.3 Medium: HSL1900 Medium parameters used: f = 1850.2 MHz; σ = 1.38 mho/m; ε r = 40.1; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn516; Calibrated: 2010/04/15 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek/Touch Position/Area Scan (12x6x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.349 mW/g Cheek/Touch Position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 8.52 V/m; Power Drift = 0.079 dB Peak SAR (extrapolated) = 0.499 W/kg SAR(1 g) = 0.332 mW/g; SAR(10 g) =…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 71 JQA File No. : KL80100378 Issue Date : November 29, 2010 TEST REPORT APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : 004SH SERIAL NO. : 004401/11/303515/4 004401/11/303553/5 FCC ID : APYHRO00137 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 15 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : November 8, 2010 ~ November 28, 2010 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. EMC Division NVLAP LAB CODE 200191-0 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100378 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 2 of 71 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................13 8 Responsible Party................................................................................................................................13 9 Deviation from Standard.....................................................................................................................13 10 Test Results..........................................................................................................................................14 11 Summary..............................................................................................................................................17 12 Operating Condition............................................................................................................................18 11 Test Configuration...............................................................................................................................18 13 Equipment Under Test Arrangement (Drawings)............................................................................19 Appendix A: Test Data ................................................................................................................................... 20 Appendix B: Test Arrangement (Photographs) ............................................................................................. 68 Appendix C: Test Instruments....................................................................................................................... 70 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100378 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 3 of 71 Documentation 1 Test Regulation Applied Standard : CFR 47 FCC Rules and Regulations Part 15 Subpart C – Intentional Radiators Test Requirements : §15.247, §15.207 and §15.209 Test Procedure : ANSI C63.4–2003 The tests were performed with reference to the FCC Public Notice DA 00-705, released March 30, 2000. The test set-up was made in accordance to the general provisions of ANSI C63.4-2003. 2 Test Location KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan KAMEOKA EMC Branch 9-1, Ozaki, Inukanno, Nishibetsuin-cho, Kameoka-shi, Kyoto 621-0126, Japan 3 Recognition of Test Laboratory VLAC Code : VLAC-001-2 (Effective through : March 30, 2012) NVLAP Lab Code : 200191-0 (Effective through : June 30, 2011) BSMI Recognition No. : SL2-IS-E-6006, SL2-IN-E-6006, SL2-AI-E-6006 (Effective through : September 14, 2013) VCCI…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100378 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 68 of 71 Appendix B: Test Arrangement (Photographs) B.1 AC Powerline Conducted Emission – Front View – – Side View – Photograph present configuration with maximum emission JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100378 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 69 of 71 B.2 Radiated Emission – Front View– – Over View– Photograph present configuration with maximum emission

JQA File No. : KL80100374 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 21 of 29 Technical document No. 23163-0701 A.3 SAR Measurement Data A.3.1 PCS 1900 A.3.1.1 Left Head Cheek/Touch Position Ear/Tilt Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : November 9, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] 512 1850.20 28.98 +0.079 0.332 22.0 661 1880.00 28.84 +0.045 0.307 22.0 Cheek/Touch 810 1909.80 28.92 +0.050 1.6 0.364 22.0 Ear/Tilt 661 1880.00 28.84 -0.009 1.6 0.122 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100374 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 22 of 29 Technical document No. 23163-0701 A.3.1.2 Right Head Cheek/Touch Position Ear/Tilt Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : November 9, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Cheek/Touch 661 1880.00 28.84 +0.065 1.6 0.278 22.0 Ear/Tilt 661 1880.00 28.84 -0.031 1.6 0.118 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100374 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 23 of 29 Technical document No. 23163-0701 A.3.1.3 Body-worn Position Rear Position Front Position GSM 1900 (Duty Cycle: 12.0 %, Crest Factor: 8.3) Date : November 10, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Rear 661 1880.00 28.84 -0.024 1.6 0.325 22.0 GPRS Class 10 – 1 slot (Duty Cycle: 12.0 %, Crest Factor: 8.3) Rear 661 1880.00 28.88 -0.004 1.6 0.313 22.0 GPRS Class 10 – 2 slots (Duty Cycle: 24.0 %, Crest Factor: 4.15) 512 1850.20 28.92 -0.003 0.742 22.0 661 1880.00 28.81 -0.034 0.595 22.0 Rear 810 1909.80 28.85 -0.025 1.6 0.540 22.0 Front 661 1880.00 28.81 -0.012 1.6 0.176 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. The earphone wire connected to the EUT to simulate hand-free operation in a body-worn configuration. 4. Please refer to attachment for the result presentation in plot format. 1.5cm 1.5cm JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100374 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 24 of 29 Technical document No. 23163-0701 A.3.2 WLAN A.3.2.1 Left Head Cheek/Touch Position Ear/Tilt Position 802.11b (1 Mbps) – Duty Cycle: 100 % Date : November 11, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Cheek/Touch 11 2462 13.40 -0.018 1.6 0.022 23.0 Ear/Tilt 11 2462 13.40 -0.032 1.6 0.017 23.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100374 Issue Date : November 29, 2010 Model No. : 004SH FCC ID : APYHRO00137 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 25 of 29 Technical document No. 23163-0701 A.3.2.2 Right Head Cheek/Touch Position Ear/Tilt Position 802.11b (1 Mbps) – Duty Cycle: 100 % Date : November 11, 2010 Frequency Test Position Channel MHz Tx Power [dBm] Power Drift [dB] Limit [mW/g] SAR (1g) [mW/g] Tissue Temp. [°C] Cheek/Touch 11 2462 13.40 -0.058 1.6 0.029 23.0 Ear/Tilt 11 2462 13.40 -0.010 1.6 0.022 23.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmit…

Text truncated - open the document above for the full version.
