APYHRO00144Cellular Phone

お問い合わせ先一覧 TCAUZA196AFZZ 11X ●● XX XX ●① 1 お買い上げ品の確認 このたびは、 SoftBank 007SH をお買い上げいただき、 まことにありがとうございます。 SoftBank 007SH をご利用の前に、本書をご覧になり、正しくお取 り扱いください。 本書をご覧いただいたあとは、大切に保管してください。 SoftBank 007SH は、 3G 方式と GSM 方式に対応しております。 本書の内容の一部でも無断転載することは禁止されております。 . 本書の内容は将来、予告無しに変更することがございます。 . 007SH 本体 ■ 電池パック（ SHBDU1 ） ■ 卓上ホルダー（ SHEDU1 ） ■ PC 接続用 microUSB ■ ケーブル（ SHDDL1 ） 充電用 microUSB 変換 ■ アダプタ（ SHCDL1 ） microSD メモリカード ■ （試供品） お買い上げ時には、本機に取※ り付けられています。 本書では microSD メモリカー ド（ microSDHC メモリカード を含む）を、以降「 SD カード」 と記載いたします。 クイックスタート ■ お願いとご注意（本書） ■ 保証書 ■ 本機の使いかたや機能を詳しく知りたいとき ■ 下記の「 . オンラインマニュアル」へアクセスしてください。 本機から：「ブラウザ」 , S'S 「ブックマーク」 S 「オンラインマニュアル」 ※パケット通信料が必要 パソコンから： , http://www.softbank.jp/mb/r/support/007sh/ 本機に内蔵されているアプリケーション「 . 使い方ガイド」もご活用ください。 ホーム画面でシート切替 , S 「使い方ガイド」 S 「取扱説明書」 USB ドライバ ■ 本機とパソコンを「高速転送モード」で接続するときは、あらかじめパソコンに USB ドライバをインス トールしておく必要があります。下記のパソコン用サイトから入手してください。 http://k-tai.sharp.co.jp/download/tools/utility/index.html ソフトバンクモバイルホームページ ■ http://www.softbank.jp 外部機器連携ガイド（パソコン用） ■ http://k-tai.sharp.co.jp/peripherals/s/ サイトのご紹介 この印刷物は再生紙を使用しています。 目 次 お買い上げ品の確認.......................... 1 マナーとルールを守り安全に使用しましょう .... 2 電池パックの取り付け／取り外し.............. 4 電池パックの充電 ............................ 6 SD カードの取り付け／取り外し .............. 9 防水／防塵性能について...................... 11 暗証番号について ............................ 15 PIN コードについて.......................... 16 おもな仕様 .................................. 17 使用材料 .................................... 18 ソフトウェア更新 ............................ 19 安全上のご注意 .............................. 20 ご利用にあたって ............................ 29 お取り扱いについて.......................... 33 知的財産権について.......................... 36 携帯電話機の比吸収率（ SAR ）について.......... 41 保証とアフターサービス...................... 43 Q u i c k T i p s ................................ 44 ※お問い合わせ先一覧は裏表紙に記載しています。 23 マナーとルールを守り安全に使用しましょう ルールを守りましょう 本機の使いかたを誤ると、機器の発熱・破壊・感電 といった危険を伴い、死亡または重傷を負う恐れ があります。以下の内容および「安全上のご注意」 （ A 20 ページ）をお読みのうえ、正しくお使いく ださい。 こんな使いかたはやめましょう 充電端子を接触させない ■ 金属製のストラップやヘ アピンなどで充電端子ど うしを接触させると非常 に危険です。持ち運び時に も十分ご注意ください。 分解／改造しない ■ キャビネットを開けたり 改造しないでください。感 電やけがの原因となりま す。修理などはソフトバン クにご依頼ください。 防水を過信しない ■ 防水であっても、水中に沈 めたり大量の水をかける と、内部に水が入り火災や 感電の原因となります。ま た、真水以外はかけないで ください。 加熱しない ■ 乾燥などの目的で、電子レ ンジなどの加熱調理機器 に入れないでください。ま た、高温になる場所で使用 しないでください。 指定品以外は使用しない ■ 充電器／電池パックなど は必ずソフトバンク指定 のものをお使いください。 電池パックは特に注意 ■ 電池パックは取り扱いを誤 ると、漏液・発熱・破裂・発 火などの原因となります。 運転中は使用しない ■ 自動車などの運転中は絶 対に使用しないでくださ い 。メールを見るだけで処 罰の対象となります。 こんな場所では電源を切りましょう 航空機内 ■ 運航の安全に支障をきた す可能性があります（航空 機内で携帯電話を使用で きるときは、航空会社の指 示に従い、適切にご使用く ださい）。 病院内 ■ 医用電気機器に影響を及 ぼす可能性があります。 満員電車など ■ 付近に植込み型心臓ペー スメーカおよび植込み型 除細動器を装着されてい る方がいると、誤動作など の影響を与えることがあ ります。 マナーを守りましょう 本機をお使いになるときは、周囲への気配りを忘れ ないようにしましょう。 次のような場所では、特にご注意ください。 電車やバスなどの交通機関 ■ 車内のアナウンスや掲示に従いましょう。 劇場や映画館、美術館など ■ 周囲の迷惑にならないよう電源を切っておきましょう。 レストランやホテルのロビーなど ■ 静かな場所では、大きな声での通話は控えましょう。 街の中 ■ 通行の妨げにならない場所で使いましょう。 マナーを守るための便利な機能 マナーモード 着信があったりアラームが動作しても、本機から 音が出ないようにします。 簡易留守録 電話に出られないとき、相手のメッセージを本機 に録音します。 電波 OFF モード 電源を入れたまま、電波の送受信だけを停止します。 54 電池カバーについて 電池カバーが正しく装着されていないと、防水／防 . 塵性能が保証できませんのでご注意ください。 電池カバーに無理な力を加えると、破損の原因とな . りますのでご注意ください。 電池カバーが破損したときは、電池カバーを交換し . てください。破損箇所から内部に水が入り、感電や電 池パックの腐食など、故障の原因となります。 電池パックについて 電池パックを使い切った状態で、保管・放置しない . でください。お客様が登録・設定した内容が消失ま たは変化したり、電池パックが使用できなくなるこ とがあります。長期間保管・放置するときは、半年に １回程度補充電を行ってください。 電池パックの使用条件によって、寿命が近づくにつ . れて電池パックが膨れることがありますが、安全上 問題はありません。 電池パックは消耗品です。十分に充電しても使用 . できる時間が極端に短くなったら、交換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、乾いたき . れいな綿棒などで清掃してください。そのままにし ておくと、充電ができなくなるなど接触不良の原因 となります。 電池パックは防水／防塵対応していません。 . リチウムイオン電池について 本機は、リチウムイオン電池を使用し . ています。リチウムイオン電池はリサ イクル可能な貴重な資源です。 リサイクルは、お近くのモバイル・ , リサイクル・ネットワークのマーク のあるお店で行っています。 リサイクルのときは、ショートさせたり、分解しな , いでください。火災・感電の原因となります。 電池パックの消耗を軽減する 次の操作を行うと、電池パックの消耗を軽減する設 定に変更できます。 電池のもちが気になるときは、省エネ設定をおすす めします。 1 ' 2 「端末設定」 S% 3 「省エネ設定」 S% 4 「とにかく省エネ」 S% 5 「はい」 S% 対象項目の設定が、まとめて変更されます。 . 個別項目からも設定できます。画面の明るさは . 暗く、バックライト点灯時間は短く、その他は OFF に設定してください。 「 . おやすみ省エネ」にチェックを入れると、時間 帯とレベルを設定して電池パックの消耗を軽 減できます。 各項目の設定を元に戻すとき 一括して元に戻すことはできません。個別に設定し . てください。 電池パックの取り付け／取り外し 電池パックを取り付ける 1 電池カバーを取り外す ⯍ᖆȳɘʀ Ɍɩ ツメに指をかけて電池カバーを少し浮かせま . す。ツメの右側を少し押し上げ、本体とのすき まに指をかけて、下から起こすようにして外し てください。 2 電池パックを取り付ける ɲȽȬȷɳɦʀȷǛ ǑȚⰢ リサイクルマークがある面を上にして、電池 . パックの先を合わせてください。 3 電池カバーを取り付ける ƦǽΡΈȡ࿀Ƕ ǦDzǚșǷྍǨ 電池カバーの先を、本体の溝にゆっくりと差し . 込んだあと、浮いている箇所がないように、電 池カバーを指でしっかりと押さえます。 電池カバーが完全に取り付けられているかを . 確認してください。接触面に細かいゴミなど が挟まると、水や粉塵が侵入する原因となり ます。 電池パックを取り外す 本機の電源を切った状態で、図のように電池パック を持ち上げます。 7 電池パックの充電 6 卓上ホルダーで充電する 電池パックを本機に取り付け、付属の卓上ホルダー とソフトバンク指定の AC アダプタ「 ZTDAA1 」（オ プション品）を使用して充電します。 AC アダプタおよび卓上ホルダーは、防水／防塵対 . 応していません。本機が濡れているときは、充電し ないでください。 充電中は、 AC アダプタや本機が温かくなることが . あります。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V ڇ֢Ⱒ食ˁѩ首 AC ȪɈɟɇ ယỮȻɕȷɇʀ ɲɲʀɁɤɇɻ ɟɱȸ Ȭɳɧ ɕʀȿɯɻ ɱȬɐ ယỮᴻ੿ 1 AC アダプタの接続コネクターを、卓上ホ ルダーの接続端子に差し込む 接続コネクターは向きに注意して、水平に「 . カ チッ」と音がするまで、しっかりと差し込み ます。 2 AC アダプタのプラグを起こし、家庭用 AC コンセントに差し込む 3 本機を卓上ホルダーに取り付ける 矢印の方向に「 . カチッ」と音がするまで押し下 げます。 充電が始まり、イルミネーションライトが点灯 . します。 イルミネーションライトが消灯すれば、充電は . 完了です。 4 卓上ホルダーから本機を取り外し、プラグ を家庭用 AC コンセントから抜く AC アダプタ利用時のご注意 充電するときを除き、プラグは倒してください。ま . た、コードを強く引っ張ったり、ねじったりしないで ください。断線の原因となります。 卓上ホルダー利用時のご注意 踏みつけたり、重い物を載せたりしないでください。 . 卓上ホルダーに取り付けたまま開かないでください。 . イルミネーションライトが点滅しているとき 電池パックの異常か寿命のため、充電できていませ . ん。新しい電池パックと交換してください。 海外での充電について 海外での充電に起因するトラブルについては、当社 . では責任を負いかねますのであらかじめご了承くだ さい。 AC アダプタで充電する AC アダプタの接続コネクターを、本機の外部接続 端子に取り付けて充電します。 外部接続端子からの水や粉塵の侵入を防ぐため、卓 . 上ホルダーでの充電をおすすめします。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V ᴻ੿ȵɫɋɟ AC ȪɈɟɇ ȬɳɧɕʀȿɯɻɱȬɐ ယỮȻɕȷɇʀ Ⱒڇ֢ ɟɱȸ ɲɲʀɁɤɇɻ ӛ⯍᧸ microUSB ং၁ȪɈɟɇ ঋ⤴ယỮᴻ੿ 外部接続端子の端子キャップを閉じる ■ 端子キャップを矢印 1 の方向へ押してヒンジを収 納し、矢印 2 の部分を押さえて閉じます。 21 端子キャップについてのご注意 端子キャップは確実に閉じてください。接触面に細 . かいゴミなどが挟まると、水や粉塵が侵入する原因 となります。 ヒンジを収納しないまま無理に閉じると、端子 . キャップが変形することがあります。防水／防塵機 能が損なわれますのでご注意ください。 89 SD カードの取り付け／取り外し 電池パックの充電 PC 接続用 microUSB ケーブルを利用する USB 充電が有効のときは、 PC 接続用 microUSB ケーブルで本機とパソコンを接続すると、パソコン の USB 端子からの電力で本機を充電できます。 USB 接続モードを「 . 高速転送モード」で利用すると きは、パソコンに USB ドライバをインストールし ておく必要があります（ USB ドライバの入手先： A 1 ページ）。 SD カード未装着時は、自動的に「 , 高速転送モード」 で接続されますので、ご注意ください。 ঋ⤴ယỮᴻ੿ ᴻ੿ȵɫɋɟ PC ယỮ᧸ micro USB ȹʀɞɳ USB ᴻ੿ 1 端子キャップを開き、外部接続端子に PC 接続用 microUSB ケーブルを取り付 ける 2 パソコンの USB 端子に、 PC 接続用 micro USB ケーブル…

Text truncated - open the document above for the full version.

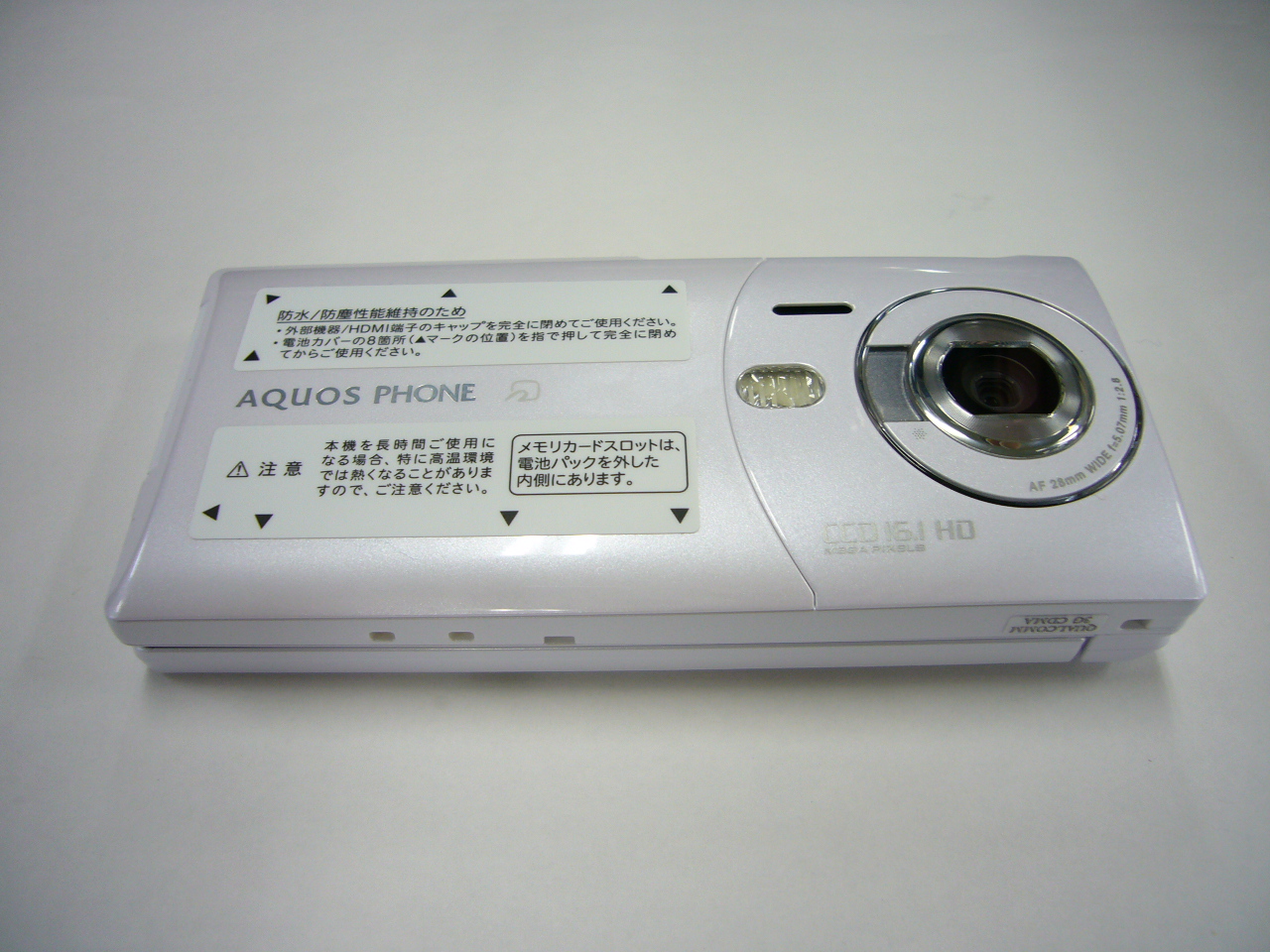

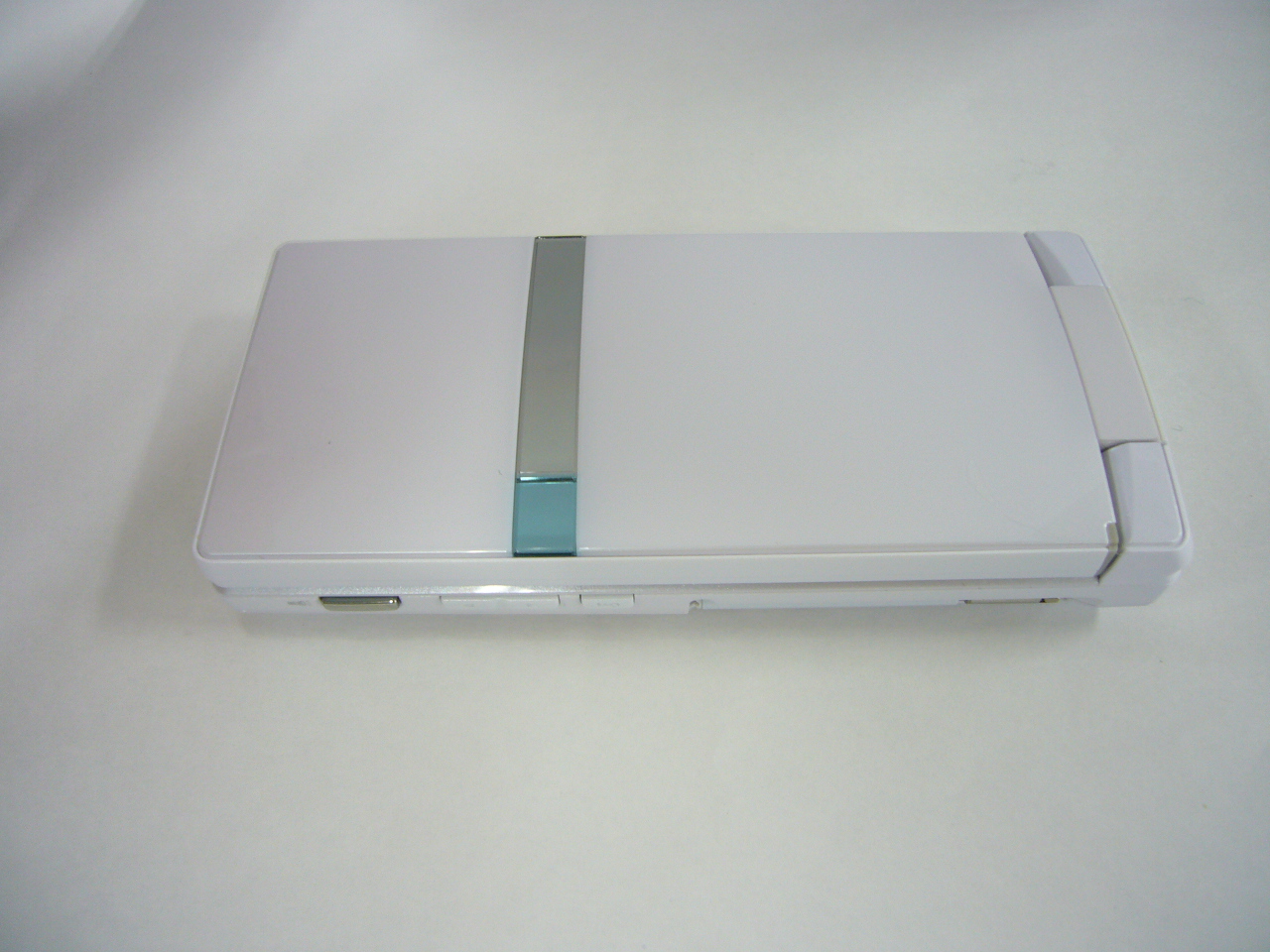

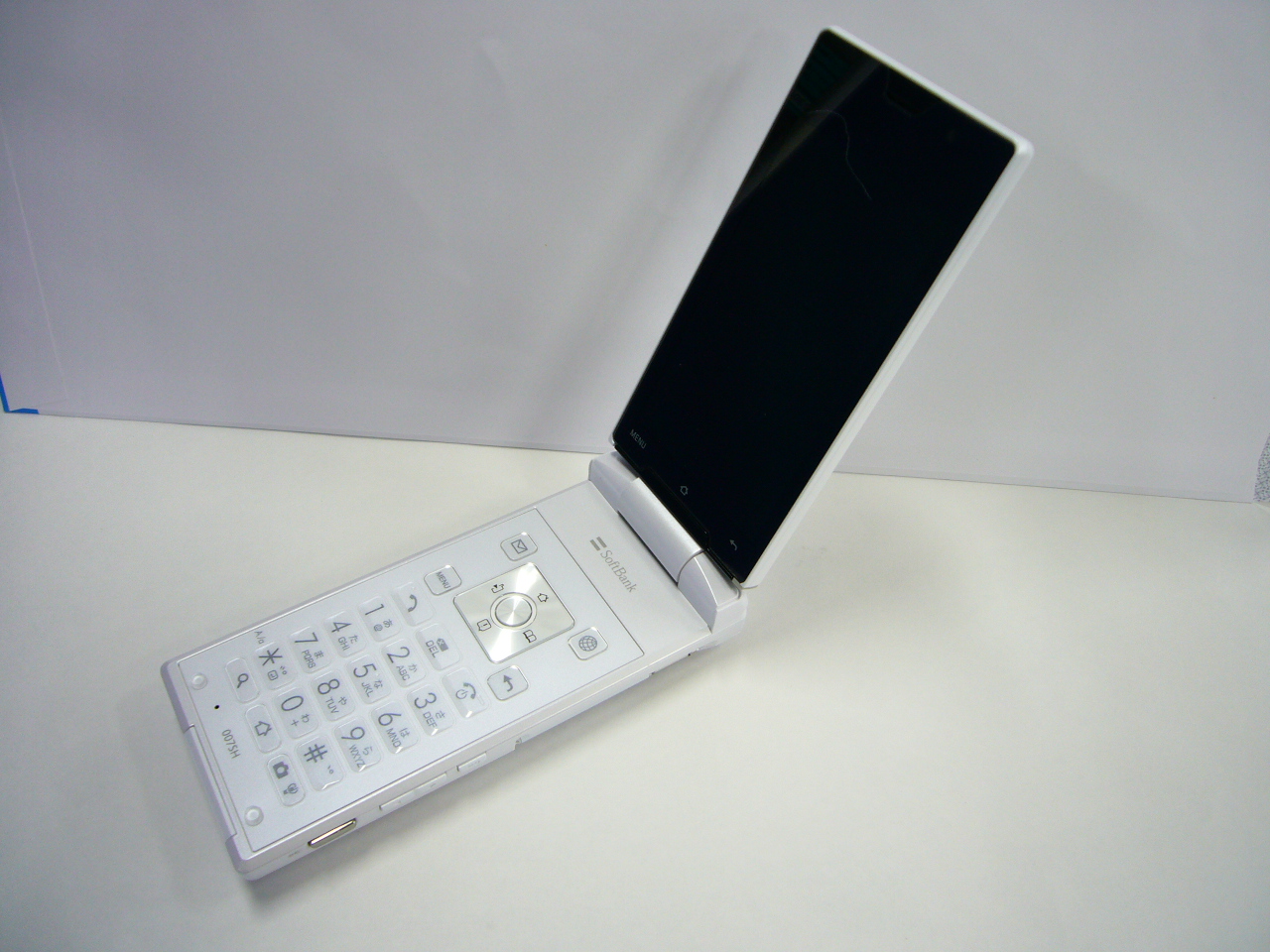

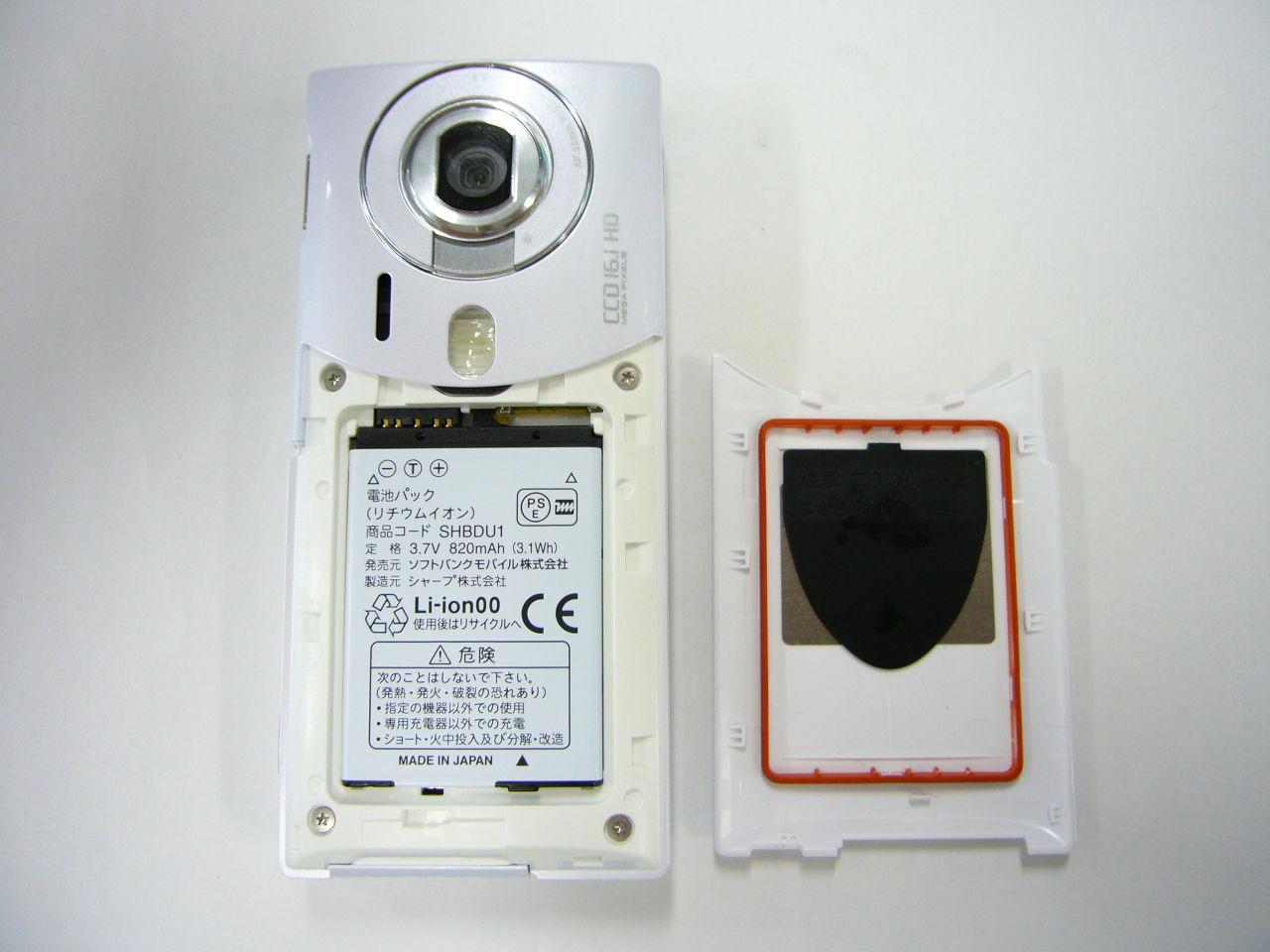

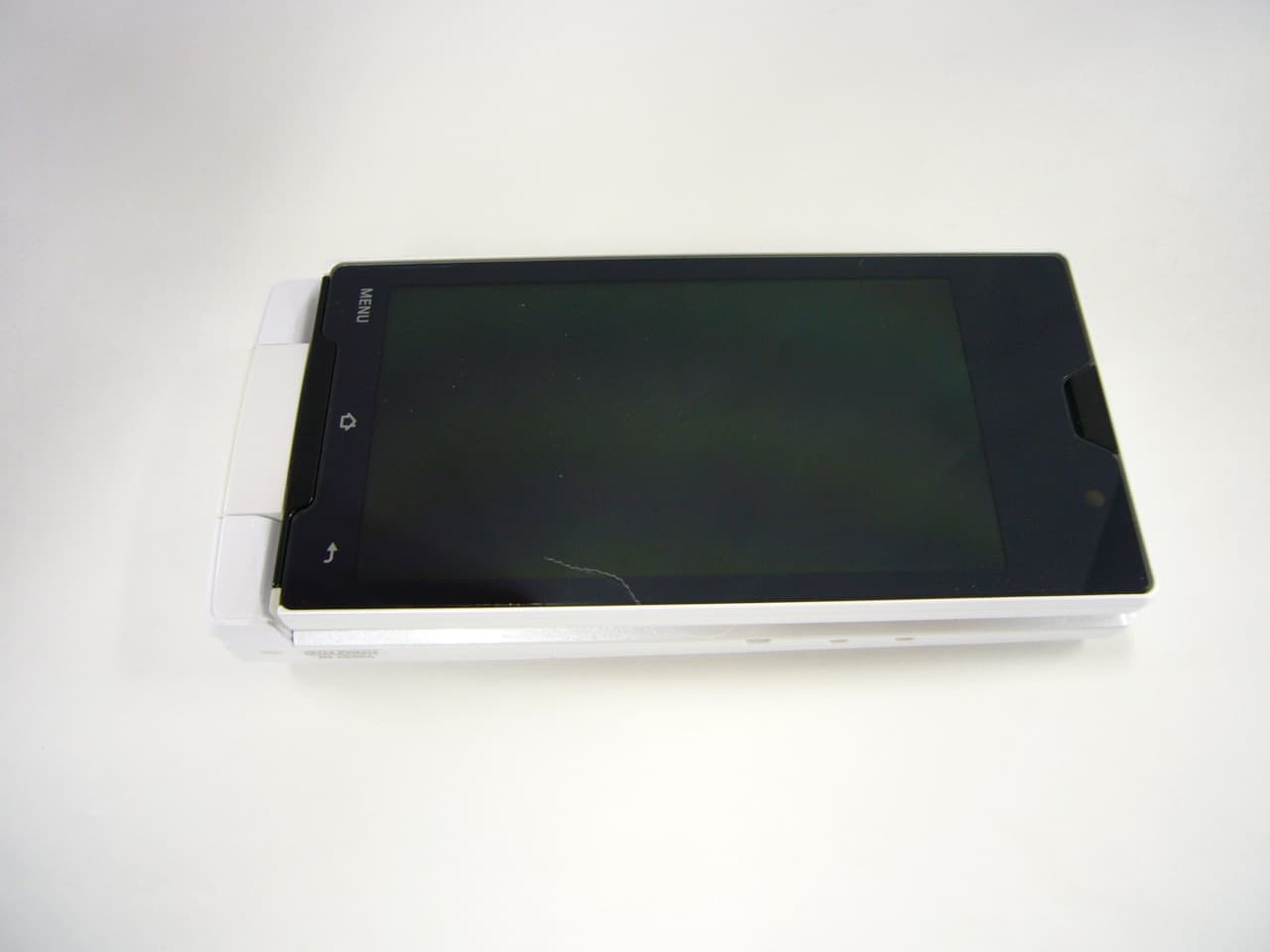

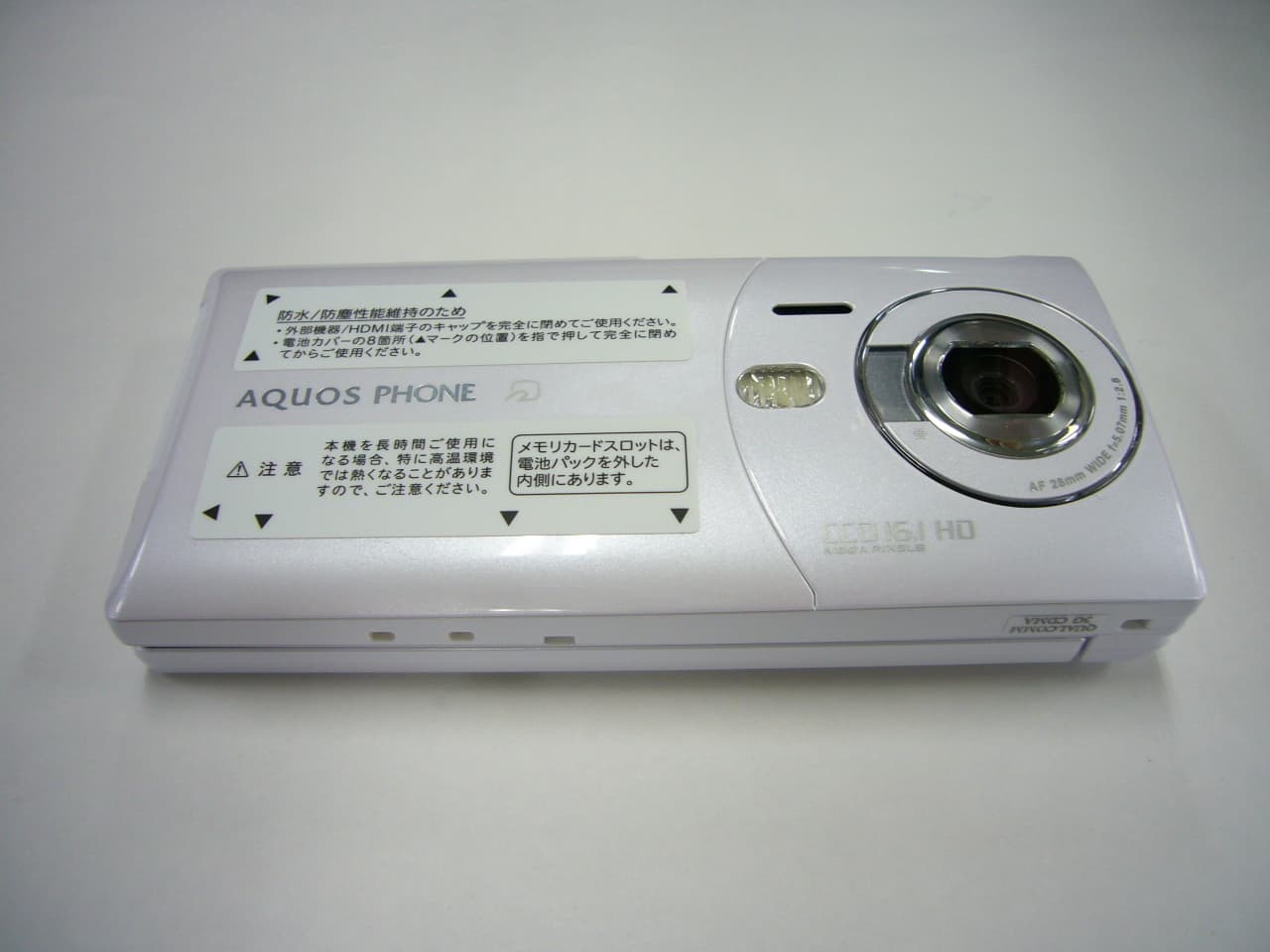

Model Name: 007SH Photo (External) FCC ID : APYHRO00144 - 1 / 4 - Model Name: 007SH Photo (External) FCC ID : APYHRO00144 - 2 / 4 - Model Name: 007SH Photo (External) FCC ID : APYHRO00144 - 3 / 4 - Model Name: 007SH Photo (External) FCC ID : APYHRO00144 - 4 / 4 -

Model Name: 007SH Spec Label and Location FCC ID : APYHRO00144 ○Spec Label ① Barcode of IMEI ② IMEI (Production Serial Number) ③ Products Code ④ Color Name ⑤ Production Year & Month ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts. FCC ID: APYHRO00144

Model Name: 007SH Photo (Internal) FCC ID : APYHRO00144 1 / 4 Model Name: 007SH Photo (Internal) FCC ID : APYHRO00144 2 / 4 Model Name: 007SH Photo (Internal) FCC ID : APYHRO00144 3 / 4 Model Name: 007SH Photo (Internal) FCC ID : APYHRO00144 4 / 4

Model Name: 007SH Antenna Photo FCC ID : APYHRO00144 Distance between antennas 83ｍｍ PCS Antenna WLAN/Bluetooth Antenna 3.5mm 3.5mm 3.5mm 3.5mm 8mm 37mm 11mm 40.5mm 12mm 12mm Antenna Distance between PCS Antenna and Bluetooth/WLAN Antenna & between antenna and edge of equipment

Bluetooth/W-LAN_AntennaDrawingFCC ID : APYHRO00144 Chipping around point ofcontact part

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 31 Technical document No. 23163-0701 JQA File No. : KL80100576 Issue Date : May 11, 2011 TEST REPORT (SAR EVALUATION) APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, Japan PRODUCTS : Cellular Phone MODEL NO. : 007SH SERIAL NO. : 004401/11/330332/1 FCC ID : APYHRO00144 TEST STANDARD : FCC/OET Bulletin 65 Supplement C (Edition 01-01) TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : April 11, 2011 ~ May 2, 2011 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch NVLAP LAB CODE 200191-0 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan, National Institute of Information and Communications Technology (NICT) of Japan , and Laboratory for EMF and Microwave Electronics at the Swiss Federal Institute of Technology (ETH) in Zürich, Switzerland. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100576 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 2 of 31 Technical document No. 23163-0701 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Results............................................................................................................................................4 6 Measurement System Diagram............................................................................................................5 7 System Components..............................................................................................................................6 8 Measurement Process............................................................................................................................9 9 Measurement Uncertainties...............................................................................................................10 10 Equipment Under Test Modification..................................................................................................11 11 Responsible Party................................................................................................................................11 12 Deviation from Standard.....................................................................................................................11 13 Summary..............................................................................................................................................12 14 Test Arrangement................................................................................................................................13 15 Procedures used to Establish Test Signal..........................................................................................15 Appendix A: Test Data ................................................................................................................................... 18 Appendix B: Test Instruments....................................................................................................................... 30 Appendix C: Attachments .............................................................................................................................. 31 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested SAR : Specific Absorption Rate - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100576 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 3 of 31 Technical document No. 23163-0701 Documentation 1 Test Regulation Applied Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Evaluating Compliance with FCC Guidelines for Human Exposure to Radio- frequency Electromagnetic Fields Additional Information for Evaluating Compliance of Mobile and Portable Devices with FCC Limits for Human Exposure to Radiofrequency Emissions Test Procedure : FCC/OET Bulletin 65 Supplement C (Edition 01-01) IEEE Std.1528–200…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 3 – Dosimetric E-Field Probe – ET3DV6, S/N: 1679 Calibration Data JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 4 – System Validation Dipole – D1900V2, S/N: 5d112 Calibration Data JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 4 – System Validation Dipole – D2450V2, S/N: 714 Calibration Data

Attachment 1 – System Validation Plots JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/04/11 10:24:03 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: HSL1900 Medium parameters used: f = 1900 MHz; σ = 1.43 mho/m; ε r = 39.9; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.3 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 94.8 V/m; Power Drift = -0.015 dB Peak SAR (extrapolated) = 17.3 W/kg SAR(1 g) = 9.96 mW/g; SAR(10 g) = 5.23 mW/g Maximum value of SAR (measured) = 11.2 mW/g 0 dB = 11.2mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/05/02 10:07:22 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: M1900 Medium parameters used: f = 1900 MHz; σ = 1.57 mho/m; ε r = 52.7; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.56, 4.56, 4.56); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 12.0 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 95.5 V/m; Power Drift = -0.043 dB Peak SAR (extrapolated) = 16.5 W/kg SAR(1 g) = 10.4 mW/g; SAR(10 g) = 5.62 mW/g Maximum value of SAR (measured) = 11.8 mW/g 0 dB = 11.8mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/04/13 9:41:42 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2450 MHz; σ = 1.84 mho/m; ε r = 38.7; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.26, 4.26, 4.26); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 15.4 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 96.0 V/m; Power Drift = -0.011 dB Peak SAR (extrapolated) = 31.3 W/kg SAR(1 g) = 13.8 mW/g; SAR(10 g) = 6.23 mW/g Maximum value of SAR (measured) = 15.4 mW/g 0 dB = 15.4mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/04/26 9:26:48 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: M2450 Medium parameters used: f = 2450 MHz; σ = 1.96 mho/m; ε r = 51.8; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.1, 4.1, 4.1); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 14.7 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 91.4 V/m; Power Drift = 0.010 dB Peak SAR (extrapolated) = 30.1 W/kg SAR(1 g) = 13.1 mW/g; SAR(10 g) = 5.93 mW/g Maximum value of SAR (measured) = 14.6 mW/g 0 dB = 14.6mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2-1 – SAR Test Plots (PCS 1900) JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/04/11 13:04:46 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head 661ch / PCS 1900 - GPRS 2slot DUT: Cellular Phone; Type: 007SH; Serial: 004401/11/330332/1 Communication System: GSM 1900; Frequency: 1880 MHz;Duty Cycle: 1:4.15 Medium: HSL1900 Medium parameters used: f = 1880 MHz; σ = 1.41 mho/m; ε r = 40; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2010/08/20 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek/Touch Position/Area Scan (11x6x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.294 mW/g Cheek/Touch Position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 13.3 V/m; Power Drift = -0.059 dB Peak SAR (extrapolated) = 0.440 W/kg SAR(1 g) = 0.31…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 87 JQA File No. : KL80100580 Issue Date : May 11, 2011 TEST REPORT APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : 007SH SERIAL NO. : 004401/11/330065/7 004401/11/330053/3 FCC ID : APYHRO00144 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 15 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : April 10, 2011 ~ April 21, 2011 This report must not used by the client to claim product endorsement by NVLAP or Kousei Shibata NIST or any agency of the U.S. Government. Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch NVLAP LAB CODE 200191-0 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100580 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 2 of 87 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................13 8 Responsible Party................................................................................................................................13 9 Deviation from Standard.....................................................................................................................13 10 Test Results..........................................................................................................................................14 11 Summary..............................................................................................................................................17 12 Operating Condition............................................................................................................................18 13 Test Configuration...............................................................................................................................18 14 Equipment Under Test Arrangement (Drawings)............................................................................19 Appendix A: Test Data ................................................................................................................................... 20 Appendix B: Test Arrangement (Photographs) ............................................................................................. 84 Appendix C: Test Instruments....................................................................................................................... 86 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100580 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 3 of 87 Documentation 1 Test Regulation Applied Standard : CFR 47 FCC Rules and Regulations Part 15 Subpart C – Intentional Radiators Test Requirements : §15.247, §15.207 and §15.209 Test Procedure : ANSI C63.4–2003 The tests were performed with reference to the FCC Public Notice DA 00-705, released March 30, 2000. The test set-up was made in accordance to the general provisions of ANSI C63.4-2003. 2 Test Location Japan Quality Assurance Organization (JQA) KITA-KANSAI Testing Center Testing Department SAITO EMC Branch 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan MINOH Test Site (KITA-KANSAI Testing Center) 7-7, Ishimaru, 1-chome, Minoh-shi, Osaka, 562-0027, Japan KAMEOKA EMC Branch 9-1, Ozaki, Inukanno, Nishibetsuin-cho, Kameoka-shi, Kyoto 621-0126, Japan 3 Recognition of Test Laboratory JQA KITA-KANSAI Testing Center Testing Dept. SAITO EMC B…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100580 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 84 of 87 Appendix B: Test Arrangement (Photographs) B.1 AC Powerline Conducted Emission – Front View – – Side View – Photograph present configuration with maximum emission JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100580 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 85 of 87 B.2 Radiated Emission – Front View– – Over View– Photograph present configuration with maximum emission

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100576 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 21 of 31 Technical document No. 23163-0701 A.3 SAR Measurement Data A.3.1 PCS 1900 A.3.1.1 Left Head Cheek/Touch Position Ear/Tilt Position GPRS 2 slot (Duty Cycle: 24.0 %, Crest Factor: 4.15) Date : April 11, 2011 Test Position Ch No. Frequency [MHz] Tx Power [dBm] Power Drift [dB] Limit [mW/g] 1g SAR [mW/g] Tissue Temp. [°C] Cheek/Touch 661 1880.00 28.43 -0.059 1.6 0.310 22.0 Ear/Tilt 661 1880.00 28.43 -0.010 1.6 0.286 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100576 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 22 of 31 Technical document No. 23163-0701 A.3.1.2 Right Head Cheek/Touch Position Ear/Tilt Position GPRS 2 slot (Duty Cycle: 24.0 %, Crest Factor: 4.15) Date : March 29, 2011 Test Position Ch No. Frequency [MHz] Tx Power [dBm] Power Drift [dB] Limit [mW/g] 1g SAR [mW/g] Tissue Temp. [°C] 512 1850.20 28.24 -0.041 0.549 22.0 661 1880.00 28.43 -0.065 0.676 22.0 Cheek/Touch 810 1909.80 28.72 -0.055 1.6 0.707 22.0 Ear/Tilt 661 1880.00 28.43 -0.051 1.6 0.260 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100576 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 23 of 31 Technical document No. 23163-0701 A.3.1.3 Body w/ 1.0 cm (hotspot mode) – Closed Style Rear Side Front Side Top Edge Left Edge GPRS 2 slot (Duty Cycle: 24.0 %, Crest Factor: 4.15) Date : May 2, 2011 Test Position Ch No. Frequency [MHz] Tx Power [dBm] Power Drift [dB] Limit [mW/g] 1g SAR [mW/g] Tissue Temp. [°C] 512 1850.20 28.24 -0.021 0.616 22.0 661 1880.00 28.43 -0.010 0.850 22.0 Rear Side 810 1909.80 28.72 -0.034 1.6 1.01 22.0 Front Side 661 1880.00 28.43 -0.026 1.6 0.194 22.0 Top Edge 661 1880.00 28.43 -0.007 1.6 0.566 22.0 Left Edge 661 1880.00 28.43 -0.015 1.6 0.317 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. SAR is tested with a transmitting antenna located within 2.5 cm from that surface or edge. 4. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100576 Issue Date : May 11, 2011 Model No. : 007SH FCC ID : APYHRO00144 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 24 of 31 Technical document No. 23163-0701 A.3.1.4 Body w/ 1.0 cm (hotspot mode) – Viewer Style Rear Side Front Side Top Edge Left Edge GPRS 2 slot (Duty Cycle: 24.0 %, Crest Factor: 4.15) Date : May 2, 2011 Test Position Ch No. Frequency [MHz] Tx Power [dBm] Power Drift [dB] Limit [mW/g] 1g SAR [mW/g] Tissue Temp. [°C] Rear Side 661 1880.00 28.43 -0.049 1.6 0.529 22.0 Front Side 661 1880.00 28.43 -0.012 1.6 0.271 22.0 Top Edge 661 1880.00 28.43 -0.010 1.6 0.564 22.0 Left Edge 661 1880.00 28.43 -0.016 1.6 0.351 22.0 NOTES : 1. Depth of Liquid : 15.0 cm 2. Transmitter power was measured at the antenna-conducted terminal. 3. SAR is tested with a transmitting antenna located within 2.5 cm from that surface or edge. 4. Please refer to attachment for the result presentation in plot format. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80100576 Issue Date : May 11, 2011 Model No. :…
