  1. Home/
  2. Sharp Corporation/
  3. APYHRO00155

APYHRO00155Cellular Phone

Sharp Corporation
Cellular Phone - FCC ID APYHRO00155 - Sharp Corporation
Click to zoom

Application Details

Equipment Class
DTS - Digital Transmission System
Date of Grant
Oct 17, 2011
Application Purpose
Original Equipment
Date of Application
Oct 17, 2011
Equipment Note
Cellular Phone
Frequency Range
2412.00000000 - 2462.00000000
Company
Sharp Corporation
Country
Japan

Documents & Files

Select a file to view

Users Manual

↗

Cover Letter(s)

↗

External Photos

↗

ID Label/Location Info

↗
↗

Internal Photos

↗

RF Exposure Info

↗
↗

Test Report

↗

Test Setup Photos

↗
↗

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

お問い合わせ先䞀芧 TCAUZA211AFZZ 11L ● . ● YM AI56 ① 1 お買い䞊げ品の確認 このたびは、 SoftBank 101SH をお買い䞊げいただき、 たこずにありがずうございたす。 SoftBank 101SH をご利甚の前に、本曞をご芧になり、正しくお取 り扱いください。 本曞をご芧いただいたあずは、倧切に保管しおください。 SoftBank 101SH は、 3G 方匏に察応しおおりたす。 本機は 3G ゚リア専甚の䞖界察応ケヌタむです。 サヌビスの詳现に぀いおは、お問い合わせ先たでご連絡ください。 本曞の内容の䞀郚でも無断転茉するこずは犁止されおおりたす。 . 本曞の内容は将来、予告無しに倉曎するこずがございたす。 . 101SH 本䜓 ■ 電池パック SHBEC1  ■ PC 接続甚 microUSB ■ ケヌブル SHDDL1  充電甚 microUSB 倉換 ■ アダプタ SHCDL1  microSD カヌド詊䟛品 ■ お買い䞊げ時には、本機に取※ り付けられおいたす。 本曞では m i c r o S D カヌド  microSDHC カヌドを含む を、以降「 SD カヌド」ず蚘茉い たしたす。 クむックスタヌト ■ お願いずご泚意本曞 ■ 保蚌曞 ■ 本機の䜿いかたや機胜を詳しく知りたいずき ■ 本機に内蔵されおいる「 . 䜿い方ガむドアプリ」をご掻甚ください。 ホヌム画面で「䜿い方ガむド」 , S 以降は、画面の指瀺に埓っお操䜜しおください 䞋蚘の「 . オンラむンマニュアル」もご利甚ください。 本機から「ブラりザ」 , SGS 「ブックマヌク」 S 「オンラむンマニュアル」 ※パケット通信料が必芁 パ゜コンから http://www.softbank.jp/mb/r/support/101sh/ , USB ドラむバ入手先 ■ 本機ずパ゜コンを「高速転送モヌド」で接続するずきは、あらかじめパ゜コンに USB ドラむバをむンス トヌルしおおく必芁がありたす。䞋蚘のパ゜コン甚サむトから入手しおください。 http://k-tai.sharp.co.jp/download/tools/utility/index.html ゜フトバンクモバむルホヌムペヌゞ ■ http://www.softbank.jp 倖郚機噚連携ガむドパ゜コン甚 ■ http://k-tai.sharp.co.jp/peripherals/s/ 関連情報のご玹介 この印刷物は再生玙を䜿甚しおいたす。 未 目 次 お買い䞊げ品の確認.......................... 1 マナヌずルヌルを守り安党に䜿甚したしょう .... 2 電池パックの取り付け取り倖し.............. 4 電池パックの充電 ............................ 6 SD カヌドの取り付け取り倖し .............. 9 防氎防塵性胜に぀いお...................... 11 暗蚌番号に぀いお ............................ 15 PIN コヌドに぀いお.......................... 16 おもな仕様 .................................. 17 䜿甚材料 .................................... 18 ゜フトりェア曎新 ............................ 19 安党䞊のご泚意 .............................. 20 ご利甚にあたっお ............................ 28 お取り扱いに぀いお.......................... 32 知的財産暩に぀いお.......................... 34 携垯電話機の比吞収率 SAR に぀いお.......... 39 保蚌ずアフタヌサヌビス...................... 41 Q u i c k T i p s ................................ 42 ※お問い合わせ先䞀芧は裏衚玙に蚘茉しおいたす。 23 マナヌずルヌルを守り安党に䜿甚したしょう ルヌルを守りたしょう 本機の䜿いかたを誀るず、機噚の発熱・砎壊・感電 ずいった危険を䌎い、死亡たたは重傷を負う恐れ がありたす。以䞋の内容および「安党䞊のご泚意」  A 20 ペヌゞをお読みのうえ、正しくお䜿いく ださい。 こんな䜿いかたはやめたしょう 充電端子を接觊させない ■ 金属補のストラップやヘ アピンなどで充電端子ど うしを接觊させるず非垞 に危険です。持ち運び時に も十分ご泚意ください。 分解改造しない ■ キャビネットを開けたり 改造しないでください。感 電やけがの原因ずなりた す。修理などは゜フトバン クにご䟝頌ください。 防氎を過信しない ■ 防氎であっおも、氎䞭に沈 めたり倧量の氎をかける ず、内郚に氎が入り火灜や 感電の原因ずなりたす。た た、真氎以倖はかけないで ください。 加熱しない ■ 也燥などの目的で、電子レ ンゞなどの加熱調理機噚 に入れないでください。た た、高枩になる堎所で䜿甚 しないでください。 指定品以倖は䜿甚しない ■ 充電噚電池パックなど は必ず゜フトバンク指定 のものをお䜿いください。 電池パックは特に泚意 ■ 電池パックは取り扱いを誀 るず、挏液・発熱・砎裂・発 火などの原因ずなりたす。 運転䞭は䜿甚しない ■ 自動車などの運転䞭は絶 察に䜿甚しないでくださ い 。メヌルを確認するだけ で凊眰の察象ずなりたす。 こんな堎所では電源を切りたしょう 航空機内 ■ 運航の安党に支障をきた す可胜性がありたす航空 機内で携垯電話を䜿甚で きるずきは、航空䌚瀟の指 瀺に埓い、適切にご䜿甚く ださい。 病院内 ■ 医甚電気機噚に圱響を及 がす可胜性がありたす。 満員電車など ■ 付近に怍蟌み型心臓ペヌ スメヌカおよび怍蟌み型 陀现動噚を装着されおい る方がいるず、誀動䜜など の圱響を䞎えるこずがあ りたす。 マナヌを守りたしょう 本機をお䜿いになるずきは、呚囲ぞの気配りを忘れ ないようにしたしょう。 次のような堎所では、特にご泚意ください。 電車やバスなどの亀通機関 ■ 車内のアナりンスや掲瀺に埓いたしょう。 劇堎や映画通、矎術通など ■ 呚囲の迷惑にならないよう電源を切っおおきたしょう。 レストランやホテルのロビヌなど ■ 静かな堎所では、倧きな声での通話は控えたしょう。 街の䞭 ■ 通行の劚げにならない堎所で䜿いたしょう。 マナヌを守るための䟿利な機胜 マナヌモヌド 着信があったりアラヌムが動䜜しおも、本機から 音が出ないようにしたす。 簡易留守録 電話に出られないずき、盞手のメッセヌゞを本機 に録音したす。 電波 OFF モヌド 電源を入れたたた、電波の送受信だけを停止したす。 54 電池カバヌに぀いお 電池カバヌが正しく装着されおいないず、防氎防 . 塵性胜が保蚌できたせんのでご泚意ください。 電池カバヌに無理な力を加えるず、砎損の原因ずな . りたすのでご泚意ください。 電池カバヌが砎損したずきは、電池カバヌを亀換し . おください。砎損箇所から内郚に氎が入り、感電や電 池パックの腐食など、故障の原因ずなりたす。 電池パックに぀いお 電池パックを䜿い切った状態で、保管・攟眮しない . でください。お客様が登録・蚭定した内容が消倱た たは倉化したり、電池パックが䜿甚できなくなるこ ずがありたす。長期間保管・攟眮するずきは、半幎に 1 回皋床補充電を行っおください。 電池パックの䜿甚条件によっお、寿呜が近づくに぀ . れお電池パックが膚れるこずがありたすが、安党䞊 問題はありたせん。 電池パックは消耗品です。十分に充電しおも䜿甚 . できる時間が極端に短くなったら、亀換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、也いたき . れいな綿棒などで枅掃しおください。そのたたにし おおくず、充電ができなくなるなど接觊䞍良の原因 ずなりたす。 電池パックは防氎防塵察応しおいたせん。 . リチりムむオン電池に぀いお 本機は、リチりムむオン電池を䜿甚し . おいたす。リチりムむオン電池はリサ むクル可胜な貎重な資源です。 リサむクルは、お近くのモバむル・ , リサむクル・ネットワヌクのマヌク のあるお店で行っおいたす。 リサむクルのずきは、ショヌトさせたり、分解しな , いでください。火灜・感電の原因ずなりたす。 電池パックの消耗を軜枛する 次の操䜜を行うず、電池パックの消耗を軜枛できたす。 1 G 2 「端末蚭定」 3 「省゚ネ蚭定」 4 「お助け」 5 「 OK 」 確認画面が衚瀺されたずきは、画面の指瀺に . 埓っお操䜜しおください。 蚭定モヌドは、「 . 通垞」「技あり」「お助け」の 3 ぀から遞べたす。 「 . お助け」を遞択した堎合は、必芁最䜎限の機胜 以倖はすべお無効ずなりたす。 電池パックの取り付け取り倖し 電池パックを取り付ける 1 電池カバヌを取り倖す ⯍ᖆȳɘʀ Ɍɩ ツメに指をかけ、電池カバヌず本䜓ずの間にす . きたを䜜るようにしお、ツメの巊右を少し浮か せたす。 2 電池パックを取り付ける ɲȜȬȷɳɊʀȷǛ ǑȚⰢ リサむクルマヌクがある面を䞊にしお、電池 . パックの先を合わせおください。 3 電池カバヌを取り付ける ƊǜΡΈȡ࿀Ƕ ÇŠDzÇšÈ™Ç·àŸÇš 本䜓ず電池カバヌの倖郚接続端子偎を合わせ . たあず、浮いおいる箇所がないように、○の䜍 眮を指でしっかりず抌さえたす。 電池カバヌが完党に取り付けられおいるかを . 確認しおください。接觊面に现かいゎミなど が挟たるず、氎や粉塵が䟵入する原因ずなり たす。 電池パックを取り倖す 本機の電源を切った状態で、図のように電池パック を持ち䞊げたす。 7 電池パックの充電 6 AC アダプタを利甚する AC アダプタ「 ZTDAA1 」オプション品に、充電甚 microUSB 倉換アダプタを取り付けお充電する方 法を説明したす。 AC アダプタは、防氎防塵察応しおいたせん。本機 . が濡れおいるずきは、充電しないでください。 充電䞭は、本機や AC アダプタが枩かくなるこずが . ありたす。 ૐಖ᧞ AC ȻɻɃɻɐ AC100V Ꮋ੿ȵɫɋɟ AC ȪɈɟɇ ɁɪʀɳɱȬɐ ယỮȻɕȷɇʀ Ⱒڇ֢ ɟɱȞ ɲɲʀɁɀɇɻ ӛ⯍᧞ microUSB àŠ‚áÈªÉˆÉŸÉ‡ àŠ‹â€Žá€šá»®áŽ»à©¿ 倖郚接続端子の端子キャップを閉じる ■ 端子キャップを矢印 1 の方向ぞ抌しおヒンゞを収 玍し、矢印 2 の郚分を抌さえお閉じたす。 21 ɚɻɀ 端子キャップは確実に閉じおください。接觊面に现 . かいゎミなどが挟たるず、氎や粉塵が䟵入する原因 ずなりたす。 ヒンゞを収玍しないたた無理に閉じるず、端子 . キャップが倉圢するこずがありたす。防氎防塵機 胜が損なわれたすのでご泚意ください。 1 AC アダプタの接続コネクタヌに、充電甚 microUSB 倉換アダプタを取り付ける ɕɀѩȡˁǺ ⰢȡˀǺڇ֢ 向きに泚意しながら、氎平に「 . カチッ」ず音がす るたで差し蟌みたす。 2 端子キャップを開き、倖郚接続端子に充電 甹 microUSB 倉換アダプタを取り付ける 3 AC アダプタのプラグを起こし、家庭甚 AC コンセントに差し蟌む 充電が始たり、スモヌルラむトが点灯したす。 . スモヌルラむトが消灯すれば、充電は完了です。 . 4 AC アダプタのプラグを家庭甚 AC コンセ ントから抜き、プラグを元の状態に戻す 5 本機から、充電甚 microUSB 倉換アダプ タを取り倖す 6 端子キャップを閉じる AC アダプタ利甚時のご泚意 充電するずきを陀き、プラグは倒しおください。た . た、コヌドを匷く匕っ匵ったり、ねじったりしないで ください。断線の原因ずなりたす。 スモヌルラむトが点滅しおいるずき 電池パックの異垞か寿呜のため、充電できおいたせ . ん。新しい電池パックず亀換しおください。 海倖での充電に぀いお 海倖での充電に起因するトラブルに぀いおは、圓瀟 . では責任を負いかねたすのであらかじめご了承くだ さい。 89 SD カヌドの取り付け取り倖し 電池パックの充電 PC 接続甚 microUSB ケヌブルを利甚する PC 接続甚 microUSB ケヌブルで本機ずパ゜コンを 接続するず、パ゜コンの USB 端子からの電力で本 機を充電できたす。 USB 接続モヌドを「 . 高速転送モヌド」で利甚するず きは、パ゜コンに USB ドラむバをむンストヌルし おおく必芁がありたす USB ドラむバの入手先 A 1 ペヌゞ。 SD カヌド未装着時は、自動的に「 , 高速転送モヌド」 で接続されたすので、ご泚意ください。 Ꮋ੿ȵɫɋɟ àŠ‹â€Žá€šá»®áŽ»à©¿ PC ယỮ᧞ micro USB ȹʀɞɳ USB Ꮋ੿ 1 端子キャップを開き、倖郚接続端子に PC 接続甚 microUSB ケヌブルを取り付ける 2 パ゜コンの USB 端子に、 PC 接続甚 micro USB ケヌブルを取り付ける 充電埌は、本機から PC 接続甚 microUSB ケヌブ . ルを取り倖したあず、端子キャップを閉じおく ださい。 USB 充電利甚時のご泚意 PC 接続甚 microUSB ケヌブルを䜿っお本機ずパ゜コ . ンを接続するず、自動的に本機の電源が入るこずが ありたす。このため、航空機内や病院など、䜿甚を犁 止された区域では本機ずパ゜コンの接続を行わない ようご泚意ください。 接続環境やパ゜コンの状態によっおは、充電できな . かったり、充電に時間がかかるこずがありたす。 充電時間は、家庭甚 AC コンセントで充電したずきよ . りも長くなりたす。 SD カヌド利甚時のご泚意 SD カヌドを無理に取り付けたり、取り倖したりし . ないでください。 SD カヌドは、小さなお子様の手の届 

Text truncated - open the document above for the full version.

External Photos

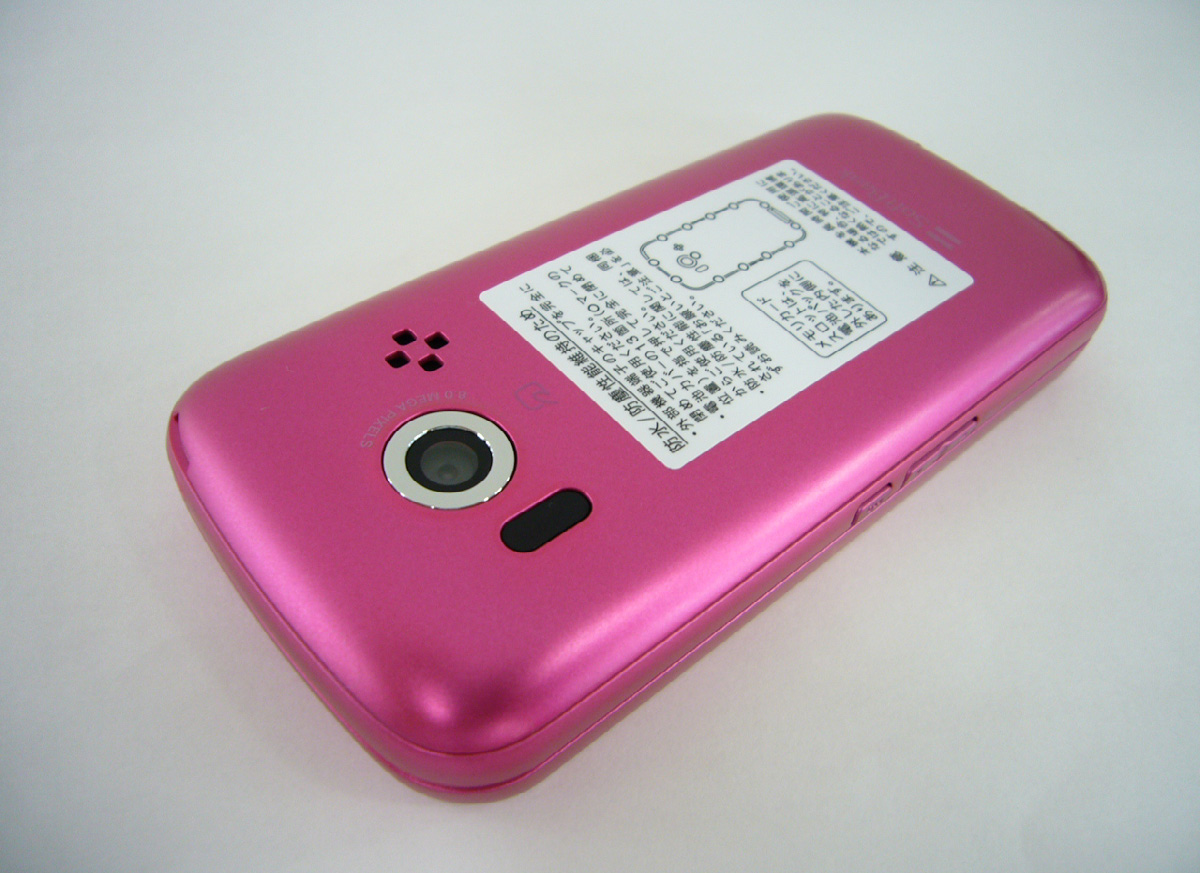

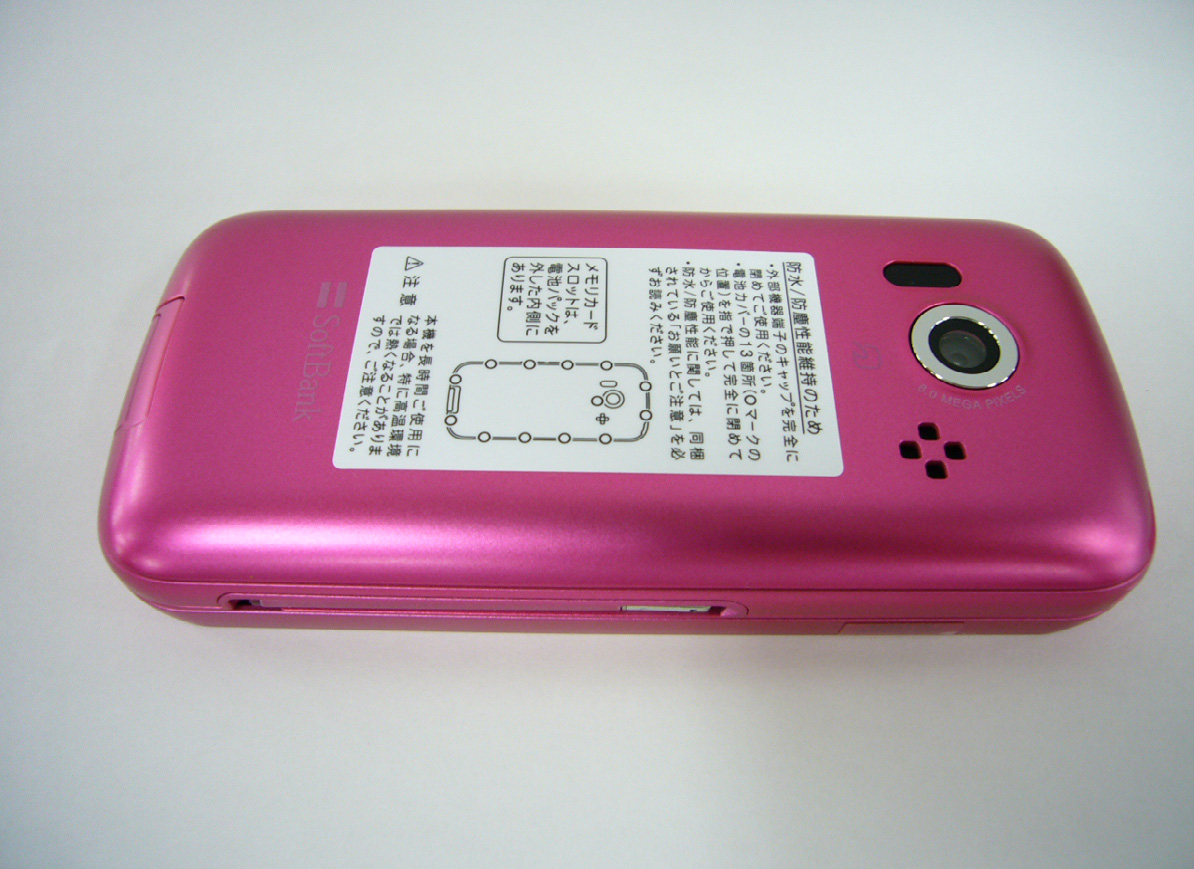

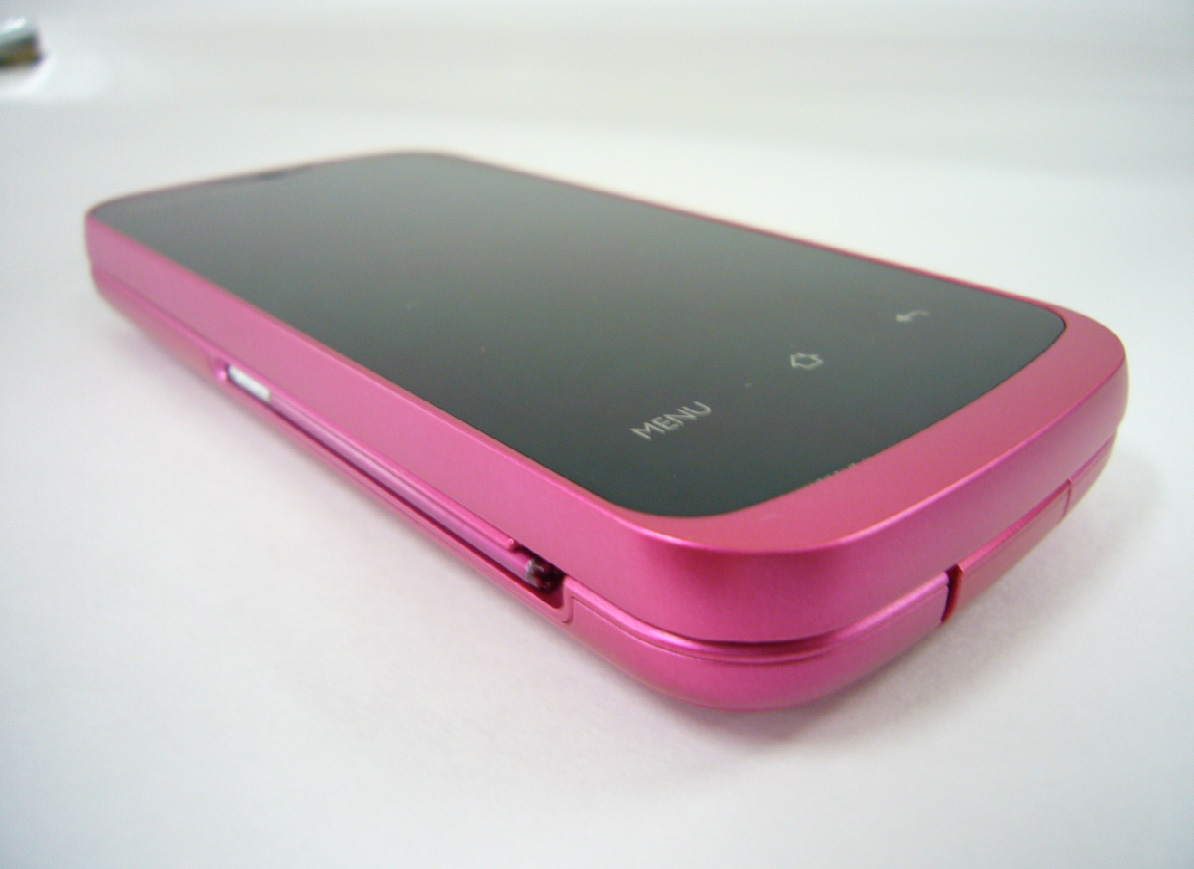

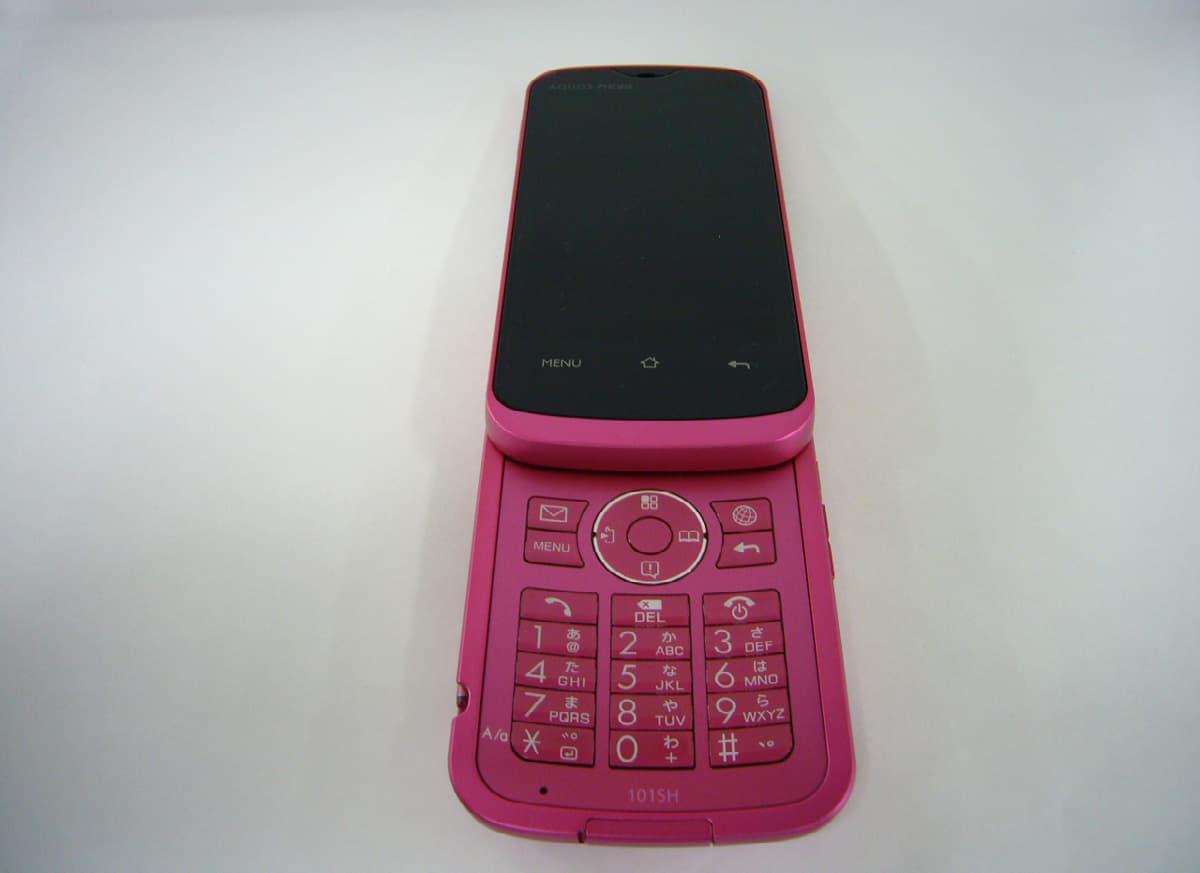

Model Name: 101SH Photo (External) FCC ID : APYHRO00155 - 1 / 3 - Model Name: 101SH Photo (External) FCC ID : APYHRO00155 - 2 / 3 - Model Name: 101SH Photo (External) FCC ID : APYHRO00155 - 3 / 3 -

ID Label/Location Info

Model Name: 101SH Spec Label and Location FCC ID: APYHRO00155 ○Spec Label Model Name ① Barcode of IMEI ② IMEI (Production Serial Number) ③ Production Year & Month ④ Products Code â‘€ Color Name ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts. FCC ID : APYHRO00155

Internal Photos

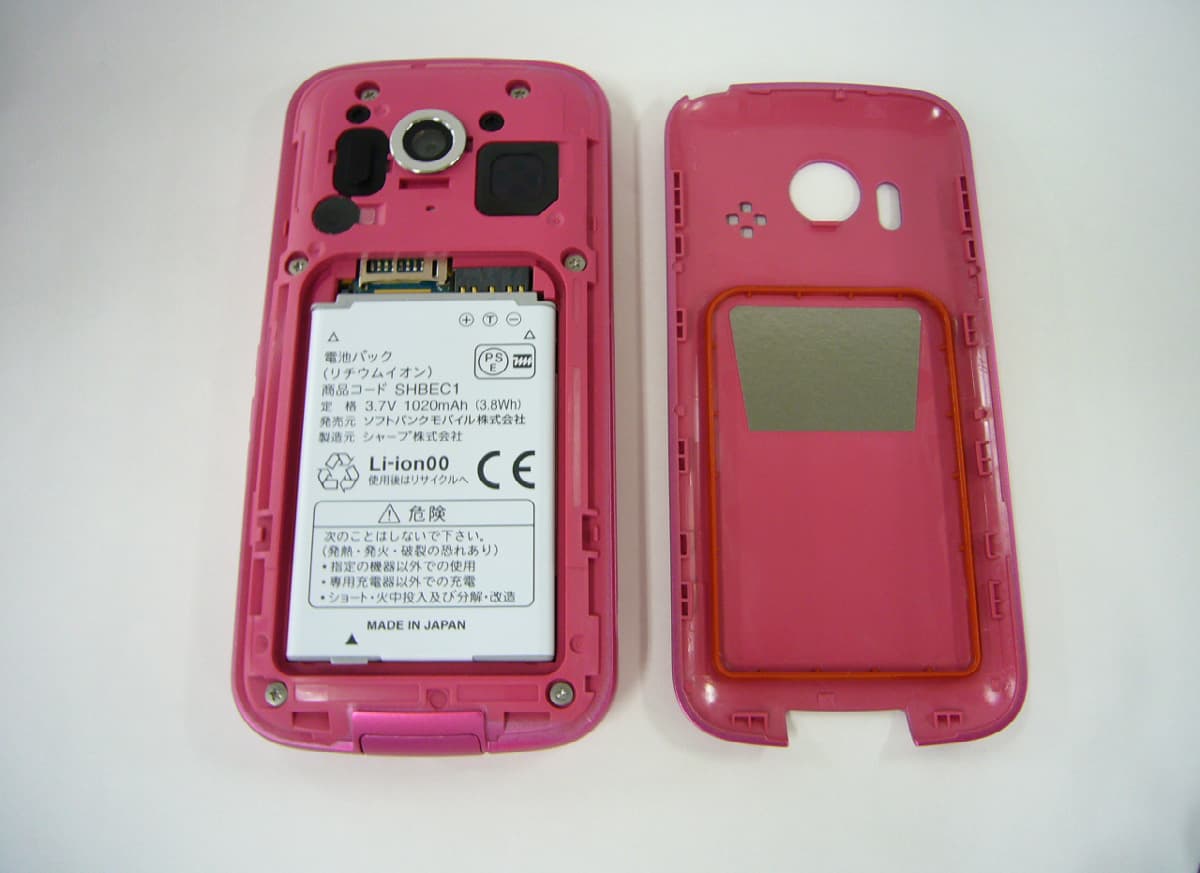

Model Name: 101SH Photo (Internal) FCC ID : APYHRO00155 1 / 4 Model Name: 101SH Photo (Internal) FCC ID : APYHRO00155 2 / 4 Model Name: 101SH Photo (Internal) FCC ID : APYHRO00155 3 / 4 Model Name: 101SH Photo (Internal) FCC ID : APYHRO00155 4 / 4

RF Exposure Info

Attachment 1 – System Validation Plots JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/09/26 9:54:38 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2450 MHz; σ = 1.85 mho/m; ε r = 39; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: EX3DV4 - SN3808; ConvF(7.07, 7.07, 7.07); Calibrated: 2011/09/02 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 14.7 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 88.5 V/m; Power Drift = 0.008 dB Peak SAR (extrapolated) = 29.4 W/kg SAR(1 g) = 13.2 mW/g; SAR(10 g) = 5.96 mW/g Maximum value of SAR (measured) = 14.9 mW/g 0 dB = 14.9mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/09/27 10:11:46 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: M2450 Medium parameters used: f = 2450 MHz; σ = 1.96 mho/m; ε r = 52; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: EX3DV4 - SN3808; ConvF(6.85, 6.85, 6.85); Calibrated: 2011/09/02 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 14.3 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 85.4 V/m; Power Drift = -0.015 dB Peak SAR (extrapolated) = 26.6 W/kg SAR(1 g) = 12.7 mW/g; SAR(10 g) = 5.8 mW/g 0 dB = 14.3mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2 – SAR Test Plots JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/09/26 10:33:33 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head 6ch / 802.11b 1Mbps (Keypad Open) DUT: Cellular Phone; Type: 101SH; Serial: 004401/11/354518/6 Communication System: WLAN; Frequency: 2437 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2437 MHz; σ = 1.83 mho/m; ε r = 39; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: EX3DV4 - SN3808; ConvF(7.07, 7.07, 7.07); Calibrated: 2011/09/02 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek/Touch Position/Area Scan (11x6x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.014 mW/g Cheek/Touch Position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 2.17 V/m; Power Drift = -0.095 dB Peak SAR (extrapolated) = 0.034 W/kg SAR(1 g) = 0.013 mW/g; SAR(10 g) = 0.00583 mW/g Maximum value of SAR (measured) = 0.016 mW/g Cheek/Touch Position/Zoom Scan (5x5x7)/Cube 1: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 2.17 V/m; Power Drift = -0.095 dB Peak SAR (extrapolated) = 0.060 W/kg SAR(1 g) = 0.013 mW/g; SAR(10 g) = 0.00612 mW/g Maximum value of SAR (measured) = 0.012 mW/g 0 dB = 0.012mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/09/26 11:02:50 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head 6ch / 802.11b 1Mbps (Keypad Open) DUT: Cellular Phone; Type: 101SH; Serial: 004401/11/354518/6 Communication System: WLAN; Frequency: 2437 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2437 MHz; σ = 1.83 mho/m; ε r = 39; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: EX3DV4 - SN3808; ConvF(7.07, 7.07, 7.07); Calibrated: 2011/09/02 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Ear/Tilt Position/Area Scan (11x6x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.004 mW/g Ear/Tilt Position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 1.65 V/m; Power Drift = 0.153 dB Peak SAR (extrapolated) = 0.016 W/kg SAR(1 g) = 0.00403 mW/g; SAR(10 g) = 0.00134 mW/g 0 dB = 0.004mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/09/26 13:28:19 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Right Head 6ch / 802.11b 1Mbps (Keypad Open) DUT: Cellular Phone; Type: 101SH; Serial: 004401/11/354518/6 Communication System: WLAN; Frequency: 2437 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2437 MHz; σ = 1.83 mho/m; ε r = 39; ρ = 1000 kg/m 3 Phantom section: Right Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: EX3DV4 - SN3808; ConvF(7.07, 7.07, 7.07); Calibrated: 2011/09/02 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE3 Sn508; Calibrated: 2010/11/11 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek/Touch Position/Area Scan (11x6x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.014


Text truncated - open the document above for the full version.

RF Exposure Info

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 31 Technical document No. 23163-0701 JQA File No. : KL80110319 Issue Date : October 6, 2011 TEST REPORT (SAR EVALUATION) APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, Japan PRODUCTS : Cellular Phone MODEL NO. : 101SH SERIAL NO. : 004401/11/354518/6 FCC ID : APYHRO00155 TEST STANDARD : FCC/OET Bulletin 65 Supplement C (Edition 01-01) TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : September 26 ~ 27, 2011 Kousei Shibata Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan, National Institute of Information and Communications Technology (NICT) of Japan , and Laboratory for EMF and Microwave Electronics at the Swiss Federal Institute of Technology (ETH) in ZÃŒrich, Switzerland. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. ● VLAC does not approve, certify or warrant the product by this test report. VLAC-001-2 JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 2 of 30 Technical document No. 23163-0701 TABLE OF CONTENTS Page Documentation .............................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Results............................................................................................................................................4 6 Measurement System Diagram............................................................................................................5 7 System Components..............................................................................................................................6 8 Measurement Process..........................................................................................................................10 9 Measurement Uncertainties...............................................................................................................11 10 Equipment Under Test Modification..................................................................................................12 11 Responsible Party................................................................................................................................12 12 Deviation from Standard.....................................................................................................................12 13 Summary..............................................................................................................................................13 14 Test Arrangement................................................................................................................................14 15 Procedures used to Establish Test Signal..........................................................................................16 Appendix A: Test Data ................................................................................................................................ 18 Appendix B: Test Setup Photographs ......................................................................................................... 23 Appendix C: Test Instruments .................................................................................................................... 29 Appendix D: Attachments ........................................................................................................................... 30 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested SAR : Specific Absorption Rate - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 3 of 30 Technical document No. 23163-0701 Documentation 1 Test Regulation Applied Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Evaluating Compliance with FCC Guidelines for Human Exposure to Radio- frequency Electromagnetic Fields Additional Information for Evaluating Compliance of Mobile and Portable Devices with FCC Limits for Human Exposure to Radiofrequency Emissions Test Pr


Text truncated - open the document above for the full version.

Test Report

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 93 JQA File No. : KL80110322 Issue Date : October 6, 2011 TEST REPORT APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : 101SH SERIAL NO. : 004401/11/354542/6 004401/11/354513/7 FCC ID : APYHRO00155 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 15 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : September 16 ~ 22, 2011 Kousei Shibata Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. ● VLAC does not approve, certify or warrant the product by this test report. VLAC-001-2 JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110322 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 2 of 93 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................13 8 Responsible Party................................................................................................................................13 9 Deviation from Standard.....................................................................................................................13 10 Test Results..........................................................................................................................................14 11 Summary..............................................................................................................................................17 12 Operating Condition............................................................................................................................18 13 Test Configuration...............................................................................................................................18 14 Equipment Under Test Arrangement (Drawings)............................................................................19 Appendix A: Test Data ................................................................................................................................... 20 Appendix B: Test Arrangement (Photographs) ............................................................................................. 90 Appendix C: Test Instruments....................................................................................................................... 92 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110322 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 3 of 93 Documentation 1 Test Regulation Applied Standard : CFR 47 FCC Rules and Regulations Part 15 Subpart C – Intentional Radiators Test Requirements : §15.247, §15.207 and §15.209 Test Procedure : ANSI C63.4–2003 The tests were performed with reference to the FCC Public Notice DA 00-705, released March 30, 2000. The test set-up was made in accordance to the general provisions of ANSI C63.4-2003. 2 Test Location Japan Quality Assurance Organization (JQA) KITA-KANSAI Testing Center Testing Department SAITO EMC Branch 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan MINOH Test Site (KITA-KANSAI Testing Center) 7-7, Ishimaru, 1-chome, Minoh-shi, Osaka, 562-0027, Japan KAMEOKA EMC Branch 9-1, Ozaki, Inukanno, Nishibetsuin-cho, Kameoka-shi, Kyoto, 621-0126, Japan 3 Recognition of Test Laboratory JQA KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch is accredited under ISO/IEC 17025 by following accre


Text truncated - open the document above for the full version.

Test Setup Photos

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110322 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 90 of 93 Appendix B: Test Arrangement (Photographs) B.1 AC Powerline Conducted Emission – Front View – – Side View – Photograph present configuration with maximum emission JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110322 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Regulation : CFR 47 FCC Rules and Regulations Part 15 Page 91 of 93 B.2 Radiated Emission – Front View– – Over View– Photograph present configuration with maximum emission

Test Setup Photos

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 23 of 30 Technical document No. 23163-0701 Appendix B: Test Setup Photographs B.1 Left Head – Keypad Open – Cheek/Touch Position – – Ear/Tilt Position – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 24 of 30 Technical document No. 23163-0701 B.2 Right Head – Keypad Open – Cheek/Touch Position – – Ear/Tilt Position – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 25 of 30 Technical document No. 23163-0701 B.3 Left Head – Keypad Close – Cheek/Touch Position – – Ear/Tilt Position – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 26 of 30 Technical document No. 23163-0701 B.4 Right Head – Keypad Close – Cheek/Touch Position – – Ear/Tilt Position – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 27 of 30 Technical document No. 23163-0701 B.5 Body w/ 1.5 cm – Front Side – – Rear Side – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110319 Issue Date : October 6, 2011 Model No. : 101SH FCC ID : APYHRO00155 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 28 of 30 Technical document No. 23163-0701 – Rear Side w/ headset –

Contact Information

Applicant

Taihei Ohtsuka(Deputy Division Manager, ESG & Q promotion unit)
[email protected]+81-50-5433-4157Fax: -

Technical Contact

Sharp Electronics CorporationSteve Petruska
[email protected]201-529-9689

Sharp Plaza · Mahwah, New Jersey

Non-Technical Contact

Sharp Electronics CorporationSteve Petruska
[email protected]201-529-9689

Test Firm

Japan Qlty. Assur. Org. Kitakansai Testing CenterHiroyuki Nakamura
[email protected]81-72-640-5270Fax: 81-72-640-5271

Technical Specifications

#Rule PartsFrequency RangePower Output
215C2.41 GHz - 2.46 GHz154.00 mW
Confidentiality
Long Term
Grant Notes
Power Output listed is Conducted. Body-worn operations are restricted to belt-clips, holsters or similar accessories that have no metallic component in the assembly and must provide at least 1.5 cm separation between the device and the user body. End-users must be provided with specific information required to satisfy RF exposure compliance as noted in this filing. The highest reported SAR values for head and body-worn accessory use are <0.1 W/kg
