APYHRO00164Cellular Phone

お問い合わせ先一覧 XXXXXX000XXXX 12X ●● XX XX ●① 1 お買い上げ品の確認 このたびは、 SoftBank 104SH をお買い上げいただき、 まことにありがとうございます。 SoftBank 104SH をご利用の前に、本書をご覧になり、正しくお取 り扱いください。 本書をご覧いただいたあとは、大切に保管してください。 SoftBank 104SH は、 3G 方式と GSM 方式に対応しております。 本書の内容の一部でも無断転載することは禁止されております。 . 本書の内容は将来、予告無しに変更することがございます。 . 104SH 本体 ■ 電池パック（ SHB ●●●） ■ PC 接続用 microUSB ■ ケーブル（ SHDDL1 ） 充電用 microUSB 変換 ■ アダプタ（ SHCDL1 ） microSD カード（試供品） ■ お買い上げ時には、本機に取 ※ り付けられています。 本書では m i c r o S D カード ※ （ microSDHC カードを含む） を、以降「 SD カード」と記載い たします。 クイックスタート ■ お願いとご注意（本書） ■ 保証書 ■ 本機の使いかたや機能を詳しく知りたいとき ■ 本機に内蔵されている「 . 使い方ガイド」（アプリ）をご活用ください。 ホーム画面で「使い方ガイド」 , S 画面の指示に従って操作 下記の「 . オンラインマニュアル」もご利用ください。 本機から：「ブラウザ」 , S0S 「ブックマーク」 S 「オンラインマニュアル」 ※パケット通信料が必要 パソコンから： , http://www.softbank.jp/mb/r/support/104sh/ USB ドライバ入手先 ■ 本機とパソコンを「高速転送モード」で接続するときは、あらかじめパソコンに USB ドライバをインス トールしておく必要があります。下記のパソコン用サイトから入手してください。 http://k-tai.sharp.co.jp/download/tools/utility/index.html ソフトバンクモバイルホームページ ■ http://www.softbank.jp 外部機器連携ガイド（パソコン用） ■ http://k-tai.sharp.co.jp/peripherals/s/ 関連情報のご紹介 この印刷物は再生紙を使用しています。 目 次 お買い上げ品の確認.......................... 1 マナーとルールを守り安全に使用しましょう .... 2 電池パックの取り付け／取り外し.............. 4 電池パックの充電 ............................ 6 SD カードの取り付け／取り外し .............. 9 防水／防塵性能について...................... 11 暗証番号について ............................ 15 PIN コードについて.......................... 16 おもな仕様／使用材料 ........................ 17 ソフトウェア更新 ............................ 19 安全上のご注意 .............................. 20 ご利用にあたって ............................ 28 お取り扱いについて.......................... 32 知的財産権について.......................... 35 携帯電話機の比吸収率（ SAR ）について.......... 40 保証とアフターサービス...................... 42 Q u i c k Ti p s ................................ 43 ※お問い合わせ先一覧は裏表紙に記載しています。 未 23 マナーとルールを守り安全に使用しましょう ルールを守りましょう 本機の使いかたを誤ると、機器の発熱・破壊・感電 といった危険を伴い、死亡または重傷を負う恐れ があります。以下の内容および「安全上のご注意」 （ A 20 ページ）をお読みのうえ、正しくお使いく ださい。 こんな使いかたはやめましょう 充電端子を接触させない ■ 金属製のストラップやヘ アピンなどで充電端子ど うしを接触させると非常 に危険です。持ち運び時に も十分ご注意ください。 分解／改造しない ■ キャビネットを開けたり 改造しないでください。感 電やけがの原因となりま す。修理などはソフトバン クにご依頼ください。 防水を過信しない ■ 防水であっても、水中に沈 めたり大量の水をかける と、内部に水が入り火災や 感電の原因となります。ま た、真水以外はかけないで ください。 加熱しない ■ 乾燥などの目的で、電子レ ンジなどの加熱調理機器 に入れないでください。ま た、高温になる場所で使用 しないでください。 指定品以外は使用しない ■ 充電器／電池パックなど は必ずソフトバンク指定 のものをお使いください。 電池パックは特に注意 ■ 電池パックは取り扱いを誤 ると、漏液・発熱・破裂・発 火などの原因となります。 運転中は使用しない ■ 自動車などの運転中は絶 対に使用しないでくださ い 。メールを見るだけで処 罰の対象となります。 こんな場所では電源を切りましょう 航空機内 ■ 運航の安全に支障をきた す可能性があります（航空 機内で携帯電話を使用で きるときは、航空会社の指 示に従い、適切にご使用く ださい）。 病院内 ■ 医用電気機器に影響を及 ぼす可能性があります。 満員電車など ■ 付近に植込み型心臓ペー スメーカおよび植込み型 除細動器を装着されてい る方がいると、誤動作など の影響を与えることがあ ります。 マナーを守りましょう 本機をお使いになるときは、周囲への気配りを忘れ ないようにしましょう。 次のような場所では、特にご注意ください。 電車やバスなどの交通機関 ■ 車内のアナウンスや掲示に従いましょう。 劇場や映画館、美術館など ■ 周囲の迷惑にならないよう電源を切っておきましょう。 レストランやホテルのロビーなど ■ 静かな場所では、大きな声での通話は控えましょう。 街の中 ■ 通行の妨げにならない場所で使いましょう。 マナーを守るための便利な機能 マナーモード 着信があったりアラームが動作しても、本機から 音が出ないようにします。 簡易留守録 電話に出られないとき、相手のメッセージを本機 に録音します。 電波 OFF モード 電源を入れたまま、電波の送受信だけを停止します。 54 電池パックを取り外す 本機の電源を切り、「 PULL 」タブを指にはさみ、電 池パックをゆっくりと持ち上げます。 ǃ PULL DŽɇɞ 電池パック取り付け時に電池カバーにはさみ込ま . ないよう、「 PULL 」タブは黒塗り部に戻しておいて ください。 「 . PULL 」タブがちぎれ、電池パックを取り外せなく なったときは、「ソフトバンクショップ」までご連絡 ください。 電池カバーについて 電池カバーが正しく装着されていないと、防水／防 . 塵性能が保証できませんのでご注意ください。 電池カバーに無理な力を加えると、破損の原因とな . りますのでご注意ください。 電池カバーが破損したときは、電池カバーを交換し . てください。破損箇所から内部に水が入り、感電や電 池パックの腐食など、故障の原因となります。 電池パックについて 電池パックを使い切った状態で、保管・放置しない . でください。お客様が登録・設定した内容が消失ま たは変化したり、電池パックが使用できなくなるこ とがあります。長期間保管・放置するときは、半年に 1 回程度補充電を行ってください。 電池パックの使用条件によって、寿命が近づくにつ . れて電池パックが膨れることがありますが、安全上 問題はありません。 電池パックは消耗品です。十分に充電しても使用 . できる時間が極端に短くなったら、交換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、乾いたき . れいな綿棒などで清掃してください。そのままにし ておくと、充電ができなくなるなど接触不良の原因 となります。 電池パックは防水／防塵対応していません。 . リチウムイオン電池について 本機は、リチウムイオン電池を使用し . ています。リチウムイオン電池はリサ イクル可能な貴重な資源です。 リサイクルは、お近くのモバイル・ , リサイクル・ネットワークのマーク のあるお店で行っています。 リサイクルのときは、ショートさせたり、分解しな , いでください。火災・感電の原因となります。 電池パックの取り付け／取り外し 電池パックを取り付ける 1 電池カバーを取り外す ⯍ᖆȳɘʀ ի⤴ 凹部に指をかけ、電池カバーと本体の間にすき . まを作るようにして、凹部の左右を少し浮かせ ます。 2 電池パックを取り付ける ǃ PULL DŽɇɞ 「 . PULL 」タブがある面を上にして、電池パック と本体の充電端子同士を合わせます。 「 . PULL 」タブを電池カバーにはさみ込まないよ う、注意してください。 3 電池カバーを取り付ける ࡖǽᄩἠ⤴ոȡ࿀Ƕ ǦDzǚșǷྍǨ 本体と電池カバーを合わせたあと、浮いている . 箇所がないように、図の斜線部分を指でしっか りと押さえます。 電池カバーが完全に取り付けられているかを . 確認してください。パッキンとの接触面に細か いゴミなどがはさまると、水や粉塵が侵入する 原因となります。 7 AC アダプタを利用する AC アダプタ「 ZTDAA1 」（オプション品）に、充電用 microUSB 変換アダプタを取り付けて充電する方 法を説明します。 AC アダプタは、防水／防塵対応していません。本機 . が濡れているときは、充電しないでください。 充電中は、本機や AC アダプタが温かくなることが . あります。 ঋ⤴ယỮ ᴻ੿ ᴻ੿ȵɫɋɟ ɁɪʀɳɱȬɐ ૐಖ᧸ AC ȻɻɃɻɐ AC100V AC ȪɈɟɇ ɟɱȸ ӛ⯍᧸ microUSB ং၁ȪɈɟɇ ယỮȻɕȷɇʀ ɲɲʀɁɤɇɻ 外部接続端子キャップの開閉時のご注意 ■ ɚɻɀ ᴻ੿ȵɫɋɟ ヒンジは、根元部分を持って引き出してください。 . 先端を持って引っ張ると、破損することがあります。 端子キャップは確実に閉じてください。パッキンと . の接触面に細かいゴミなどがはさまると、水や粉塵 が侵入する原因となります。 ヒンジを収納しないまま無理に閉じると、端子 . キャップが変形することがあります。防水／防塵機 能が損なわれますのでご注意ください。 1 AC アダプタの接続コネクターに、充電用 microUSB 変換アダプタを取り付ける ⰢȡˁǺڇ֢ ɕɀѩȡˀǺ 向きに注意しながら、水平に「 . カチッ」と音がす るまで差し込みます。 2 端子キャップを開き、外部接続端子に充電 用 microUSB 変換アダプタを取り付ける 向きに注意しながら、差し込み口を上にして取 . り付けます。 3 AC アダプタのプラグを起こし、家庭用 AC コンセントに差し込む 充電が始まり、スモールライトが点灯します。 . スモールライトが消灯すれば、充電は完了です。 . 4 AC アダプタのプラグを家庭用 AC コンセ ントから抜き、プラグを元の状態に戻す 5 本機から、充電用 microUSB 変換アダプ タを取り外す 6 端子キャップを閉じる AC アダプタ利用時のご注意 充電するときを除き、プラグは倒してください。ま . た、コードを強く引っ張ったり、ねじったりしないで ください。断線の原因となります。 スモールライトが点滅しているとき 電池パックの異常か寿命のため、充電できていませ . ん。新しい電池パックと交換してください。 海外での充電について 海外での充電に起因するトラブルについては、当社では . 責任を負いかねますのであらかじめご了承ください。 PC 接続用 microUSB ケーブルを利用する PC 接続用 microUSB ケーブルで本機とパソコンを 接続すると、パソコンの USB 端子からの電力で本 機を充電できます。 ঋ⤴ယỮᴻ੿ ᴻ੿ȵɫɋɟ PC ယỮ᧸ micro USB ȹʀɞɳ USB ᴻ੿ 1 端子キャップを開き、外部接続端子に PC 接続用 microUSB ケーブルを取り付ける 向きに注意しながら、差し込み口を上にして取 . り付けます。 2 パソコンの USB 端子に、 PC 接続用 micro USB ケーブルを取り付ける 充電後は、本機から PC 接続用 microUSB ケーブ . ルを取り外したあと、端子キャップを閉じてく ださい。 USB 充電利用時のご注意 PC 接続用 microUSB ケーブルを使って本機とパソコ . ンを接続すると、自動的に本機の電源が入ることが あります。このため、航空機内や病院など、使用を禁 止された区域では本機とパソコンの接続を行わない ようご注意ください。 接続環境やパソコンの状態によっては、充電できな . かったり、充電に時間がかかることがあります。 充電時間は、家庭用 AC コンセントで充電したときよ . りも長くなります。 SD カード未装着時は、自動的に「 . 高速転送モード」で 接続されますので、ご注意ください。 USB 接続モードを「 , 高速転送モード」で利用すると きは、パソコンに USB ドライバをインストールし ておく必要があります（ USB ドライバの入手先： A 1 ページ）。 電池パックの充電 6 未 未 89 電池パックの充電 SD カードの取り付け／取り外し 試供品の SD カードについて お買い上げ時には、試供品の SD カードが取り付け られています。 試供品の SD カードは、保証の対象外となります。 . SD カード利用時のご注意 SD カードを無理に取り付け…

Text truncated - open the document above for the full version.

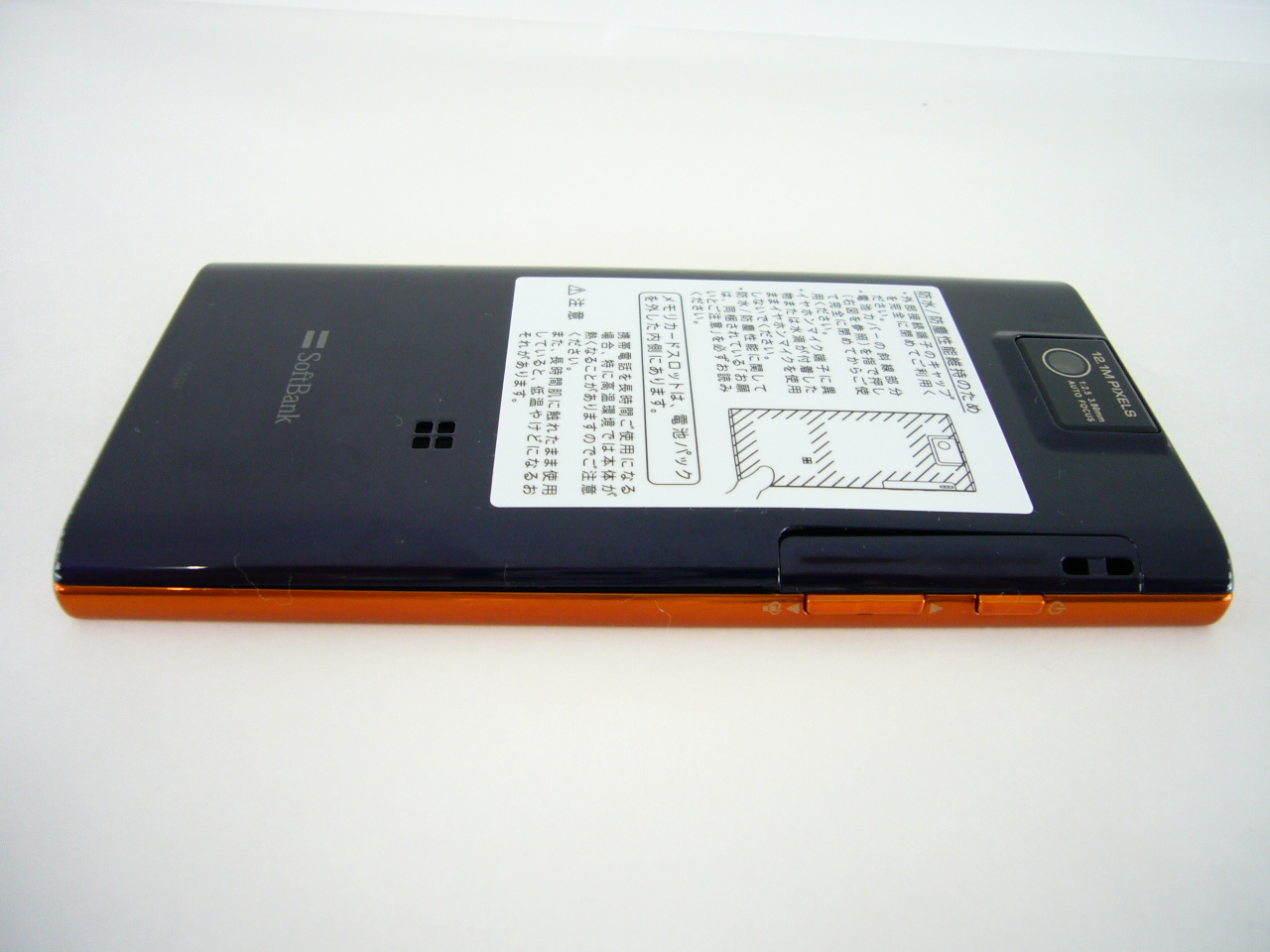

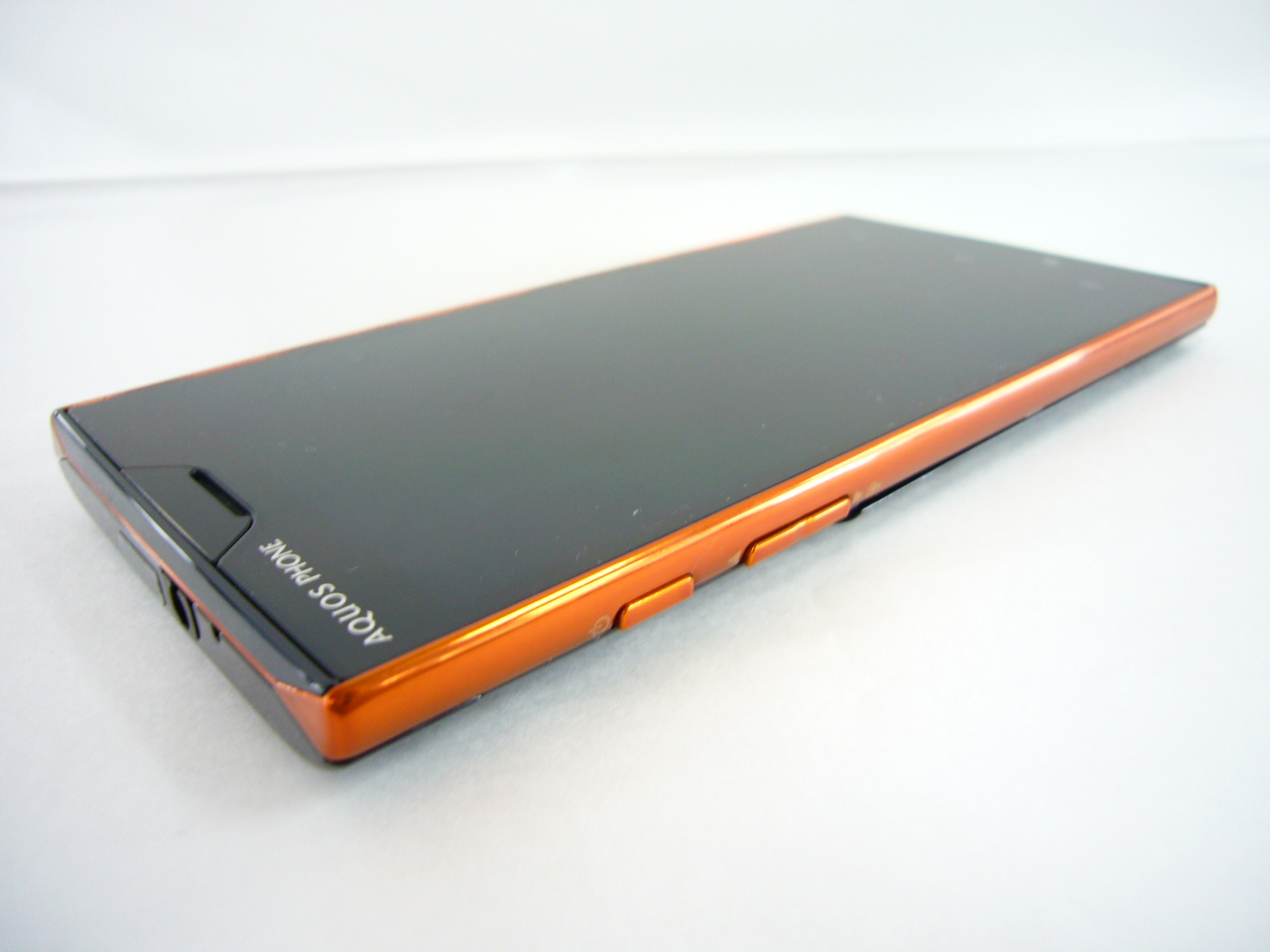

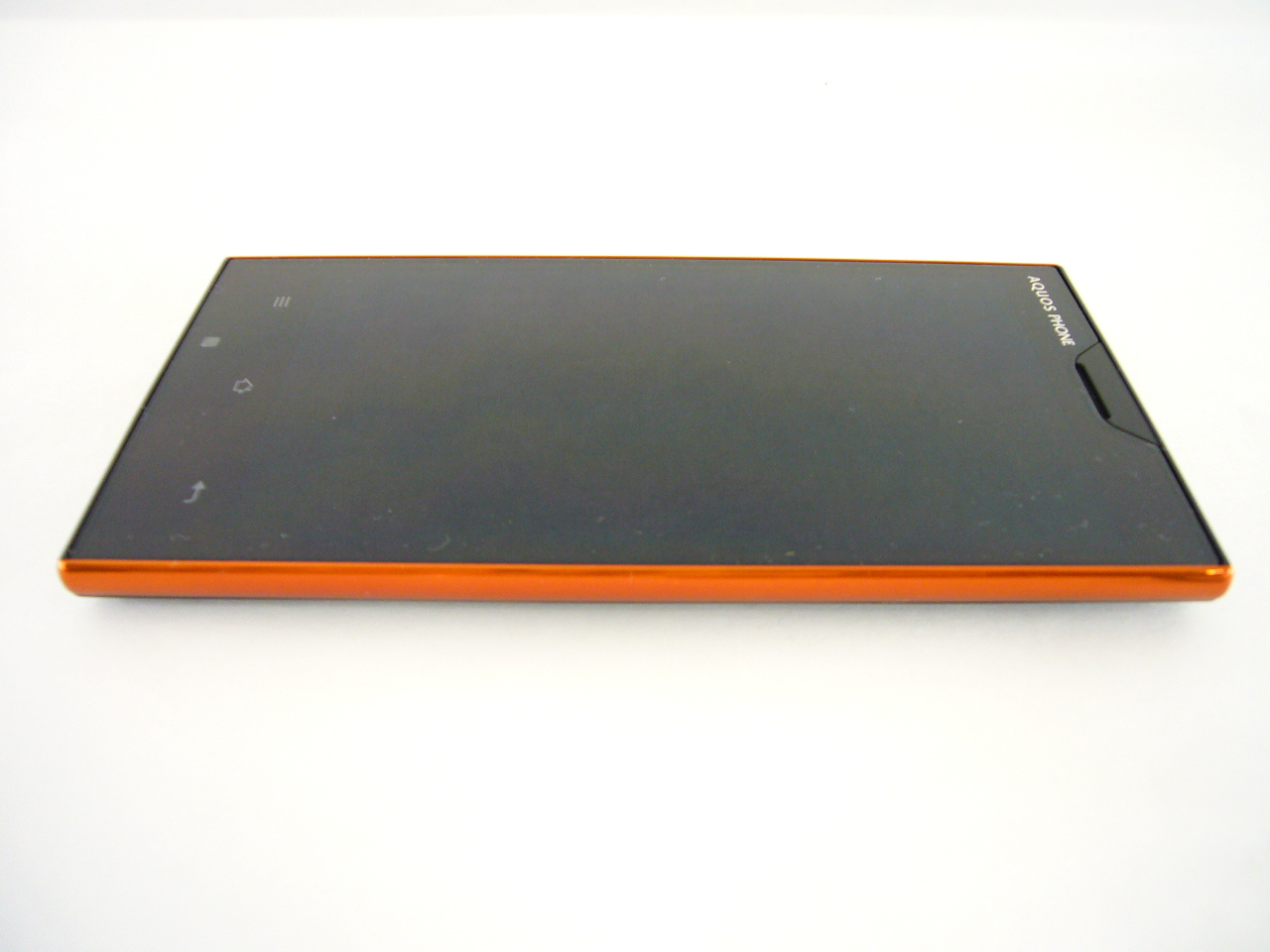

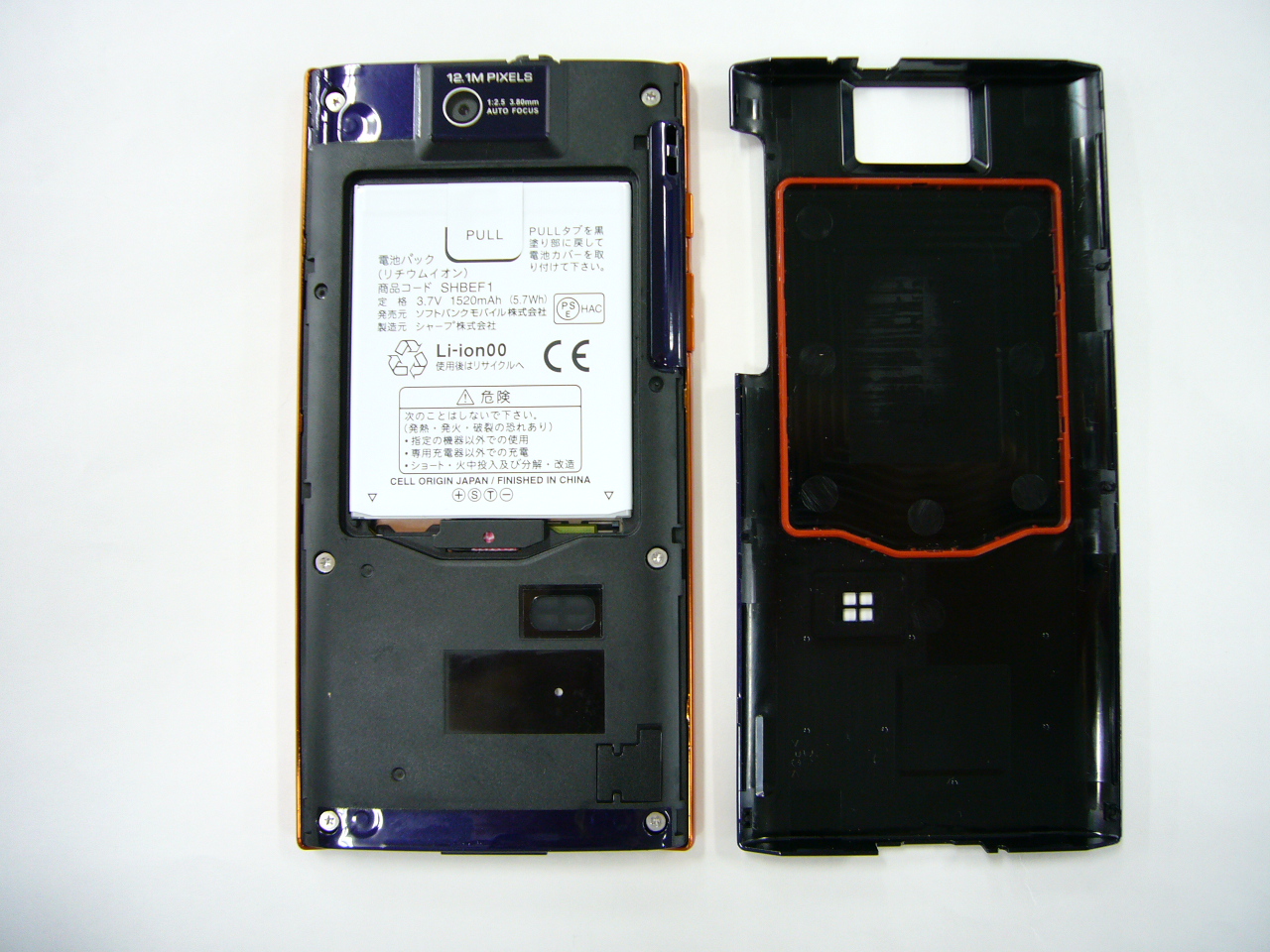

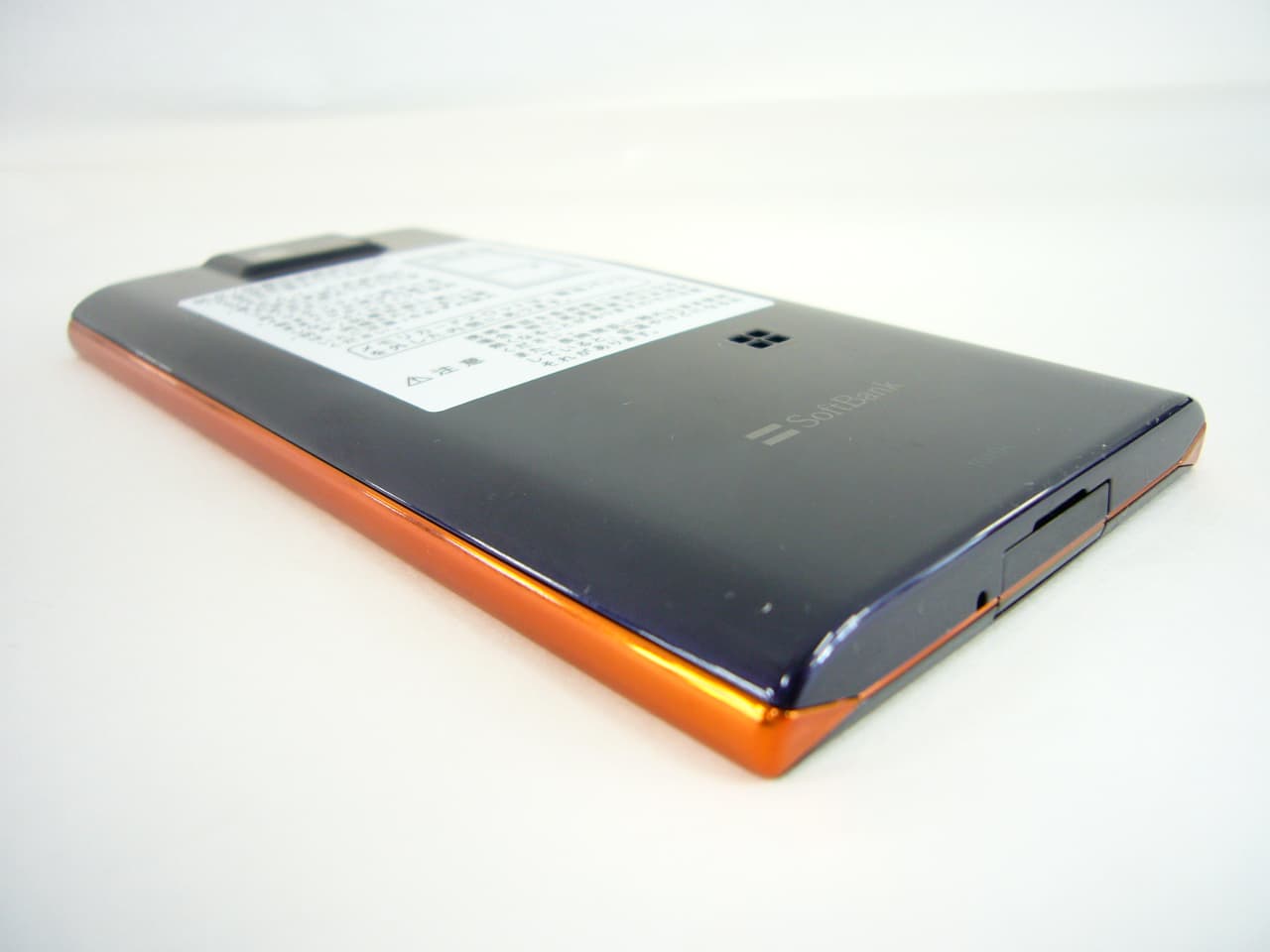

Model Name: 104SH Photo (External) FCC ID : APYHRO00164 - 1 / 3 - Model Name: 104SH Photo (External) FCC ID : APYHRO00164 - 2 / 3 - Model Name: 104SH Photo (External) FCC ID : APYHRO00164 - 3 / 3 -

Model Name: 104SH Spec Label and Location FCC ID: APYHRO00164 ○Spec Label ① Barcode of IMEI ② IMEI (Production Serial Number) ③ Products Code ④ Color Name ⑤ "製造年月" ⑥ Production Year & Month ○Location Caution:Don`t remove this label. Turn off power in aircrafts. FCC ID : APYHRO00164 Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. 図面に替える 作成依頼済み

Model Name: 104SH Photo (Internal) FCC ID : APYHRO00164 1 / 3 Model Name: 104SH Photo (Internal) FCC ID : APYHRO00164 2 / 3 Model Name: 104SH Photo (Internal) FCC ID : APYHRO00164 3 / 3

Model Name : 104SH Antenna Photo FCC ID : APYHRO00164 Antena Distance between PCS Antenna and Bluetooth / WLAN Antenna and & between Antenna and edge of equipment 51.9mm 127m 1.3mm 0.2m 61.8m 3.8m 3.7m 0.1m BT/WLAN Main Antenna (BandXI/ＧＳＭ） Ｍａｉｎ Ａｎｔｅｎｎａ (BandI/DCS/PCS) 107.9mm 114.8m 120.3m 61.8m

JAPAN QUALITY ASSURANCE ORGANIZATION Page 1 of 34 Technical document No. 23163-0701 JQA File No. : KL80110493 Issue Date : December 26, 2011 TEST REPORT (SAR EVALUATION) APPLICANT : Sharp Corporation, Communication Systems Group ADDRESS : 2-13-1, Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, Japan PRODUCTS : Cellular Phone MODEL NO. : 104SH SERIAL NO. : 004401/11/368574/3 FCC ID : APYHRO00164 TEST STANDARD : FCC/OET Bulletin 65 Supplement C (Edition 01-01) TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : December 8 ~ 15, 2011 Kousei Shibata Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan, National Institute of Information and Communications Technology (NICT) of Japan , and Laboratory for EMF and Microwave Electronics at the Swiss Federal Institute of Technology (ETH) in Zürich, Switzerland. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. ● VLAC does not approve, certify or warrant the product by this test report. VLAC-001-2 JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 2 of 34 Technical document No. 23163-0701 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Results............................................................................................................................................4 6 Measurement System Diagram............................................................................................................5 7 System Components..............................................................................................................................6 8 Measurement Process..........................................................................................................................10 9 Measurement Uncertainties...............................................................................................................11 10 Equipment Under Test Modification..................................................................................................12 11 Responsible Party................................................................................................................................12 12 Deviation from Standard.....................................................................................................................12 13 Summary..............................................................................................................................................13 14 Test Arrangement................................................................................................................................14 15 Procedures used to Establish Test Signal..........................................................................................16 Appendix A: Test Data ................................................................................................................................... 19 Appendix B: Test Setup Photographs............................................................................................................ 27 Appendix C: Test Instruments....................................................................................................................... 33 Appendix D: Attachments .............................................................................................................................. 34 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested SAR : Specific Absorption Rate - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 3 of 34 Technical document No. 23163-0701 Documentation 1 Test Regulation Applied Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Evaluating Compliance with FCC Guidelines for Human Exposure to Radio- frequency Electromagnetic Fields Additional Information for Evaluating Compliance of Mobile and Portable Devices with FCC Limits for Human Exposure to Radiofrequency …

Text truncated - open the document above for the full version.

Attachment 1 – System Validation Plots JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/12/08 11:02:35 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: HSL1900 Medium parameters used: f = 1900 MHz; σ = 1.43 mho/m; ε r = 41.1; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2011/08/18 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE4 Sn508; Calibrated: 2011/11/14 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.2 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 93.9 V/m; Power Drift = -0.005 dB Peak SAR (extrapolated) = 17.3 W/kg SAR(1 g) = 10 mW/g; SAR(10 g) = 5.27 mW/g Maximum value of SAR (measured) = 11.4 mW/g 0 dB = 11.4mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/12/09 9:56:08 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 1900 MHz) DUT: Dipole 1900 MHz; Type: D1900V2; Serial: 5d112 Communication System: CW; Frequency: 1900 MHz;Duty Cycle: 1:1 Medium: MSL1900 Medium parameters used: f = 1900 MHz; σ = 1.54 mho/m; ε r = 53.1; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.43, 4.43, 4.43); Calibrated: 2011/08/18 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE4 Sn508; Calibrated: 2011/11/14 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 11.6 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 92.8 V/m; Power Drift = -0.010 dB Peak SAR (extrapolated) = 17.7 W/kg SAR(1 g) = 10.3 mW/g; SAR(10 g) = 5.45 mW/g Maximum value of SAR (measured) = 11.6 mW/g 0 dB = 11.6mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/12/15 13:12:24 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Head 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: HSL2450 Medium parameters used: f = 2450 MHz; σ = 1.84 mho/m; ε r = 39; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: EX3DV4 - SN3808; ConvF(7.07, 7.07, 7.07); Calibrated: 2011/09/02 zSensor-Surface: 2mm (Mechanical Surface Detection) zElectronics: DAE4 Sn508; Calibrated: 2011/11/14 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 20.1 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 106.7 V/m; Power Drift = -0.013 dB Peak SAR (extrapolated) = 28.3 W/kg SAR(1 g) = 13.4 mW/g; SAR(10 g) = 6.1 mW/g Maximum value of SAR (measured) = 20.9 mW/g 0 dB = 20.9mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/12/14 10:21:03 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION System Validation (Body 2450 MHz) DUT: Dipole 2450 MHz; Type: D2450V2; Serial: 714 Communication System: CW; Frequency: 2450 MHz;Duty Cycle: 1:1 Medium: MSL2450 Medium parameters used: f = 2450 MHz; σ = 1.93 mho/m; ε r = 53.3; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: EX3DV4 - SN3808; ConvF(6.85, 6.85, 6.85); Calibrated: 2011/09/02 zSensor-Surface: 2mm (Mechanical Surface Detection) zElectronics: DAE4 Sn508; Calibrated: 2011/11/14 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Antenna Input Power 250 mW/Area Scan (5x5x1): Measurement grid: dx=20mm, dy=20mm Maximum value of SAR (measured) = 18.8 mW/g Antenna Input Power 250 mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 99.3 V/m; Power Drift = 0.009 dB Peak SAR (extrapolated) = 25.9 W/kg SAR(1 g) = 12.9 mW/g; SAR(10 g) = 6.05 mW/g Maximum value of SAR (measured) = 19.6 mW/g 0 dB = 19.6mW/g JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 2-1 – SAR Test Plots (PCS 1900) JAPAN QUALITY ASSURANCE ORGANIZATION Date/Time: 2011/12/08 14:40:40 Test Laboratory: JAPAN QUALITY ASSURANCE ORGANIZATION Left Head 512ch / PCS 1900 - GPRS 4slot DUT: Cellular Phone; Type: 104SH; Serial: 004401/11/368574/3 Communication System: GSM 1900; Frequency: 1850.2 MHz;Duty Cycle: 1:2.075 Medium: HSL1900 Medium parameters used: f = 1850.2 MHz; σ = 1.38 mho/m; ε r = 41.3; ρ = 1000 kg/m 3 Phantom section: Left Section Measurement Standard: DASY4 (High Precision Assessment) DASY4 Configuration: zProbe: ET3DV6 - SN1679; ConvF(4.93, 4.93, 4.93); Calibrated: 2011/08/18 zSensor-Surface: 4mm (Mechanical Surface Detection) zElectronics: DAE4 Sn508; Calibrated: 2011/11/14 zPhantom: SAM 1200; Type: QD 000 P40 CA; Serial: 1200 zMeasurement SW: DASY4, V4.7 Build 80; Postprocessing SW: SEMCAD, V1.8 Build 184 Cheek/Touch Position/Area Scan (11x7x1): Measurement grid: dx=15mm, dy=15mm Maximum value of SAR (measured) = 0.467 mW/g Cheek/Touch Position/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 13.6 V/m; Power Drift = -0.001 dB Peak SAR (extrapolated) = 0.735 W/kg SAR(…

Text truncated - open the document above for the full version.

JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 3 – Dosimetric E-Field Probe – ET3DV6, S/N: 1679 Calibration Data JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 3 – Dosimetric E-Field Probe – EX3DV4, S/N: 3808 Calibration Data JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 4 – System Validation Dipole – D1900V2, S/N: 5d112 Calibration Data JAPAN QUALITY ASSURANCE ORGANIZATION Attachment 4 – System Validation Dipole – D2450V2, S/N: 714 Calibration Data

Page 1 of 44 JQA File No. : KL80110494 Issue Date : December 26, 2011 TEST REPORT APPLICANT : Sharp Corporation ADDRESS : 2-13-1, Iida Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192, JAPAN PRODUCTS : Cellular Phone MODEL NO. : 104SH SERIAL NO. : 004401/11/368571/9 FCC ID : APYHRO00164 TEST STANDARD : CFR 47 FCC Rules and Regulations Part 24 TESTING LOCATION : Japan Quality Assurance Organization KITA-KANSAI Testing Center 1-7-7, Ishimaru, Minoh-shi, Osaka 562-0027, Japan TEST RESULTS : Passed DATE OF TEST : December 8 ~ 15, 2011 Kousei Shibata . Manager Japan Quality Assurance Organization KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan ● The measurement values stated in Test Report was made with traceable to National Institute of Advanced Industrial Science and Technology (AIST) of Japan and National Institute of Information and Communications Technology (NICT) of Japan. ● The applicable standard, testing condition and testing method which were used for the tests are based on the request of the applicant. ● The test results presented in this report relate only to the offered test sample. ● The contents of this test report cannot be used for the purposes, such as advertisement for consumers. ● This test report shall not be reproduced except in full without the written approval of JQA. ● VLAC does not approve, certify or warrant the product by this test report. VLAC-001-2 JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110494 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 2 of 44 TABLE OF CONTENTS Page Documentation ................................................................................................................................................. 3 1 Test Regulation......................................................................................................................................3 2 Test Location..........................................................................................................................................3 3 Recognition of Test Laboratory.............................................................................................................3 4 Description of the Equipment Under Test...........................................................................................4 5 Test Condition........................................................................................................................................5 6 Preliminary Test and Test Setup.........................................................................................................7 7 Equipment Under Test Modification..................................................................................................16 8 Responsible Party................................................................................................................................16 9 Deviation from Standard.....................................................................................................................16 10 Test Results..........................................................................................................................................17 11 Summary..............................................................................................................................................20 12 Operating Condition............................................................................................................................21 13 Test Configuration...............................................................................................................................21 14 Equipment Under Test Arrangement (Drawings)............................................................................22 Appendix A: Test Data ................................................................................................................................... 23 Appendix B: Test Arrangement (Photographs) ............................................................................................. 40 Appendix C: Test Instruments....................................................................................................................... 42 DEFINITIONS FOR ABBREVIATION AND SYMBOLS USED IN THIS TEST REPORT EUT : Equipment Under Test EMC : Electromagnetic Compatibility AE : Associated Equipment EMI : Electromagnetic Interference N/A : Not Applicable EMS : Electromagnetic Susceptibility N/T : Not Tested - indicates that the listed condition, standard or equipment is applicable for this report. - indicates that the listed condition, standard or equipment is not applicable for this report. JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110494 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 3 of 44 Documentation 1 Test Regulation Applied Standard : CFR 47 FCC Rules and Regulations Part 24 Subpart E - Broadband PCS Test Requirements : CFR 47 FCC Rules and Regulations Part 2 §2.1046, §2.1047, §2.1049, §2.1051, §2.1053, §2.1055 and §2.1057 Test Procedure : ANSI C63.4–2003, TIA/EIA–603-C-2004 2 Test Location Japan Quality Assurance Organization (JQA) KITA-KANSAI Testing Center Testing Department SAITO EMC Branch 7-3-10, Saito-asagi, Ibaraki-shi, Osaka 567-0085, Japan MINOH Test Site (KITA-KANSAI Testing Center) 7-7, Ishimaru, 1-chome, Minoh-shi, Osaka, 562-0027, Japan KAMEOKA EMC Branch 9-1, Ozaki, Inukanno, Nishibetsuin-cho, Kameoka-shi, Kyoto, 621-0126, Japan 3 Recognition of Test Laboratory JQA KITA-KANSAI Testing Center Testing Dept. SAITO EMC Branch is accredited under ISO/IEC 17025 by following accreditation bodies and the test facility of Testing Division is registered by the following bodies. VLAC Code : VLAC-001-2 (Effective through : March 30, 2012) BSMI Recognition No.…

Text truncated - open the document above for the full version.

JQA File No. : KL80110494 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 40 of 44 Appendix B: Test Arrangement (Photographs) Radiated Emission – X-axis – – Y-axis – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110494 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Regulation : CFR 47 FCC Rules and Regulations Part 24 Page 41 of 44 – Z-axis – Photograph present configuration with maximum emission The EUT position of the maximum emission at Horizontal Polarization is X-axis. The EUT position of the maximum emission at Vertical Polarization is Y-axis JAPAN QUALITY ASSURANCE ORGANIZATION

JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 27 of 34 Technical document No. 23163-0701 Appendix B: Test Setup Photographs B.1 Left Head – Cheek/Touch Position – – Ear/Tilt Position – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 28 of 34 Technical document No. 23163-0701 B.2 Right Head – Cheek/Touch Position – – Ear/Tilt Position – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 29 of 34 Technical document No. 23163-0701 B.3 Body w/ 1.0 cm (hotspot mode) – Top Edge – – Bottom Edge – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 30 of 34 Technical document No. 23163-0701 – Left Edge – – Right Edge – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 31 of 34 Technical document No. 23163-0701 – Front Side – – Rear Side – JAPAN QUALITY ASSURANCE ORGANIZATION JQA File No. : KL80110493 Issue Date : December 26, 2011 Model No. : 104SH FCC ID : APYHRO00164 Standard : FCC/OET Bulletin 65 Supplement C (Edition 01-01) Page 32 of 34 Technical document No. 23163-0701 – Rear Side w/ headset –
