APYHRO00177Cellular Phone

お問い合わせ先一覧 TCAUZA250AFZZ 12J ● . ● XX AI48 ① 1 お買い上げ品の確認 このたびは、 SoftBank 109SH をお買い上げいただき、 まことにありがとうございます。 SoftBank 109SH をご利用の前に、本書をご覧になり、正しくお取 り扱いください。 本書をご覧いただいたあとは、大切に保管してください。 SoftBank 109SH は、 3G 方式と GSM 方式に対応しております。 本書の内容の一部でも無断転載することは禁止されております。 . 本書の内容は将来、予告無しに変更することがございます。 . 109SH 本体 ■ 電池パック（ SHBDK1 ） ■ 卓上ホルダー（ SHEEN1 ） ■ クイックスタート ■ お願いとご注意（本書） ■ 保証書（本体） ■ 本機のご利用にあたって、本書のほかに「取扱説明書」と「すぐいまガイド」をご用意しています。 本機の使いかたや機能を詳しく知りたいときは、「 . 取扱説明書」（ PDF ファイル）をパソコンからダウンロー ドしてください。 外出先などで機能を確認したいときは、「 . すぐいまガイド」にアクセスしてください。 取扱説明書（ PDF ファイル） ■ http://www.softbank.jp/mb/r/support/109sh/ すぐいまガイド（携帯サイト） ■ http://shweb.sharp.co.jp/manual/109SH/ ※パケット通信料がかかります。 ＜参考 URL ＞ ソフトバンクモバイルホームページ ■ http://www.softbank.jp 関連情報のご紹介 この印刷物は再生紙を使用しています。 ご注意 本書は、基本的にお買い上げ時から、操作用暗証番号と管理者用暗証番号を登録した状態での操作方法 を説明しています。詳しくは「暗証番号について」（ A 12 ページ）をお読みください。 ※お問い合わせ先一覧は裏表紙に記載しています。 目 次 お買い上げ品の確認.......................... 1 マナーとルールを守り安全に使用しましょう.... 2 電池パックなどの取り付け.................... 4 電池パックの充電............................ 6 防水／防塵性能について...................... 8 暗証番号について............................ 12 PIN コードについて ........................ 13 おもな仕様.................................. 14 使用材料.................................... 16 ソフトウェア更新............................ 17 安全上のご注意.............................. 18 お願いとご注意.............................. 26 知的財産権について.......................... 32 携帯電話機の比吸収率（ SAR ）について .......... 36 保証とアフターサービス...................... 38 Quick Tips .................................. 39 23 マナーとルールを守り安全に使用しましょう ルールを守りましょう 本機の使いかたを誤ると、機器の発熱・破壊・感電 といった危険を伴い、死亡または重傷を負う恐れ があります。以下の内容および「安全上のご注意」 （ A 18 ページ）をお読みのうえ、正しくお使いく ださい。 こんな使いかたはやめましょう 充電端子を接触させない ■ 金属製のストラップやヘ アピンなどで充電端子ど うしを接触させると非常 に危険です。持ち運び時に も十分ご注意ください。 分解／改造しない ■ キャビネットを開けたり 改造しないでください。感 電やけがの原因となりま す。修理などはソフトバン クにご依頼ください。 防水を過信しない ■ 防水であっても、水中に沈 めたり大量の水をかける と、内部に水が入り火災や 感電の原因となります。ま た、真水以外はかけないで ください。 加熱しない ■ 乾燥などの目的で、電子レ ンジなどの加熱調理機器 に入れないでください。ま た、高温になる場所で使用 しないでください。 指定品以外は使用しない ■ 充電器／電池パックなど は必ずソフトバンク指定 のものをお使いください。 電池パックは特に注意 ■ 電池パックは取り扱いを誤 ると、漏液・発熱・破裂・発 火などの原因となります。 運転中は使用しない ■ 自動車などの運転中は絶 対に使用しないでくださ い 。メールを見るだけで処 罰の対象となります。 こんな場所では電源を切りましょう 航空機内 ■ 運航の安全に支障をきた す可能性があります（航空 機内で携帯電話を使用で きるときは、航空会社の指 示に従い、適切にご使用く ださい）。 病院内 ■ 医用電気機器に影響を及 ぼす可能性があります。 満員電車など ■ 付近に植込み型心臓ペー スメーカおよび植込み型 除細動器を装着されてい る方がいると、誤動作など の影響を与えることがあ ります。 マナーを守りましょう 本機をお使いになるときは、周囲への気配りを忘れ ないようにしましょう。 次のような場所では、特にご注意ください。 電車やバスなどの交通機関 ■ 車内のアナウンスや掲示に従いましょう。 劇場や映画館、美術館など ■ 周囲の迷惑にならないよう電源を切っておきましょう。 レストランやホテルのロビーなど ■ 静かな場所では、大きな声での通話は控えましょう。 街の中 ■ 通行の妨げにならない場所で使いましょう。 マナーを守るための便利な機能 マナーモード 着信があったりアラームが動作しても、本機から 音が出ないようにします。 簡易留守録 電話に出られないとき、相手のメッセージを本機 に録音します。 電波 Off モード 電源を入れたまま、電波の送受信だけを停止します。 自動返信 車の運転中など、メールを返信できないときに、 自動的に定型文を返信します。 54 電池カバーについて 電池カバーが正しく装着されていないと、防水／防 . 塵性能が保証できませんのでご注意ください。 電池カバーに無理な力を加えると、破損の原因とな . りますのでご注意ください。 電池カバーが破損したときは、電池カバーを交換し . てください。破損箇所から内部に水が入り、感電や電 池パックの腐食など、故障の原因となります。 電池パックについて 電池パックを使い切った状態で、保管・放置しない . でください。お客様が登録・設定した内容が消失ま たは変化したり、電池パックが使用できなくなった りすることがあります。長期間保管・放置するとき は、半年に 1 回程度補充電を行ってください。 電池パックの使用条件によって、寿命が近づくにつ . れて電池パックが膨れることがありますが、安全上 問題はありません。 電池パックは消耗品です。十分に充電しても使用 . できる時間が極端に短くなったら、交換時期です。 新しい電池パックをお買い求めください。 電池パックや本機の充電端子が汚れたら、乾いたき . れいな綿棒などで清掃してください。そのままにし ておくと、充電ができなくなるなど接触不良の原因 となります。 電池パックは防水／防塵対応していません。 . リチウムイオン電池について 本機は、リチウムイオン電池を使用し . ています。リチウムイオン電池はリサ イクル可能な貴重な資源です。 リサイクルは、お近くのモバイル・ , リサイクル・ネットワークのマーク のあるお店で行っています。 リサイクルのときは、ショートさせたり、分解した , りしないでください。火災・感電の原因となります。 USIM カード／メモリカードの取り付け位置について USIM カードとメモリカードの取り付け位置は、上 下 2 段構造です。 正しい取り付け位置を図でご確認のうえ、お間違え にならないようにご注意ください。 ˀᔲ黍ɩɪɲȳʀɑۄș͛ǠΡΈ ˁᔲ黍 USIM ȳʀɑۄș͛ǠΡΈ USIM ȳʀɑ USIM ɐɴȬ ɩɪɲȳʀɑ ɩɪɲȳʀɑۄș͛ǠΡΈ 電池パックなどの取り付け 電池パックを取り付ける 1 電池カバーを取り外す Ɍɩ ⯍ᖆȳɘʀ ツメに指をかけて電池カバーと本体の間にす . きまを作ります。ツメ部分のすきまから本体の 外周に沿って、指で少しずつ電池カバーを浮か せるようにして取り外します。 2 電池パックを取り付ける 電池パックの印刷面を上にして、電池パックの . 先を合わせてください。 3 電池カバーを取り付ける ƦǽΡΈȡ࿀Ƕ ǦDzǚșǷྍǨ 電池カバーの先を、本体の溝に合わせて、図の位 . 置を指で押します。浮いている箇所がないよう に電池カバーをしっかりと押さえてください。 電池カバーが完全に取り付けられているかを確 . 認してください。接触面に細かいゴミなどが挟 まると、水や粉塵が侵入する原因となります。 電池パックを取り外す 本機の電源を切った状態で、図のように電池パック を持ち上げます。 未 7 電池パックの充電 6 卓上ホルダーで充電する 電池パックを本機に取り付け、付属の卓上ホルダー とソフトバンク指定の AC アダプタ「 ZTDAA1 」（オ プション品）を使用して充電します。 AC アダプタおよび卓上ホルダーは、防水／防塵対 . 応していません。本機が濡れているときは、充電し ないでください。 充電中は、本機や AC アダプタが温かくなることが . あります。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V AC ȪɈɟɇ Ȭɳɧɕʀ ȿɯɻɱȬɐ ယỮȻɕȷɇʀ ɲɲʀɁɤɇɻ ɟɱȸ ယỮᴻ੿ ڇ֢Ⱒ食ˁѩ首 51 3 2 4 ӛ⯍ᴻ੿ ӛ⯍ᴻ੿ ɴɘʀ 1 AC アダプタの接続コネクターを、卓上ホ ルダーの接続端子に差し込む 接続コネクターは向きに注意して、水平に「 . カ チッ」と音がするまで、しっかりと差し込みます。 2 AC アダプタのプラグを起こし、家庭用 AC コンセントに差し込む 3 本機を卓上ホルダーに取り付ける 矢印の方向に「 . カチッ」と音がするまで押し下げ ます。 充電が始まり、イルミネーションライトが点灯 . します（充電中：赤色点灯）。 イルミネーションライトが消灯すれば、充電は . 完了です。 4 卓上ホルダーから本機を取り外し、プラグ を家庭用 AC コンセントから抜く 5 卓上ホルダーから接続コネクターを取り 外す リリースボタンを押さえながら、ひねらずまっ . すぐに抜いてください。 AC アダプタ利用時のご注意 充電するとき以外、プラグは倒してください。また、 . コードを強く引っ張ったり、ねじったりしないでく ださい。断線の原因となります。 卓上ホルダー利用時のご注意 踏みつけたり、重い物を載せたりしないでください。 . 卓上ホルダーに取り付けると、オープンポジション . にはできません。無理に開かないでください。 本機と卓上ホルダーの間にストラップを挟みこまな . いようにご注意ください。 イルミネーションライトが点滅しているとき 電池パックの異常か寿命のため、充電できていませ . ん。新しい電池パックと交換してください。 海外での充電について 海外での充電に起因するトラブルについては、当社 . では責任を負いかねますのであらかじめご了承くだ さい。 AC アダプタで充電する AC アダプタの接続コネクターを、本機の外部接続 端子に取り付けて充電します。 外部接続端子からの水や粉塵の侵入を防ぐため、卓 . 上ホルダーでの充電をおすすめします。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V ঋ⤴ယỮᴻ੿ ᴻ੿ȵɫɋɟ AC ȪɈɟɇ ȬɳɧɕʀȿɯɻɱȬɐ Ⱒڇ֢ ɲɲʀɁɤɇɻ ɟɱȸ 外部接続端子の端子キャップを閉じる ■ 端子キャップを矢印 1 の方向へ押してヒンジを収 納し、矢印 2 の部分を押さえて閉じます。 ᴻ੿ȵɫɋɟ 1 2 ɚɻɀ 端子キャップについてのご注意 外部接続端子を使用後は、端子キャップを確実に閉 . じてください。接触面に細かいゴミなどが挟まると、 水や粉塵が侵入する原因となります。 ヒンジを収納しないまま無理に閉じると、端子 . キャップが変形することがあります。防水／防塵機 能が損なわれますのでご注意ください。 98 防水／防塵性能について 本機の防水／防塵性能 本機は、端子キャップをしっかりと閉じ、電池カバー を取り付けた状態で、 IPX5 （旧 JIS 保護等級 5 ） ※ 1 、 IPX7 （旧 JIS 保護等級 7 ） ※ 2 相当の防水性能および IP5X （ JIS 保護等級 5 ） ※ 3 相当の防塵性能を有してい ます。 1 ※ IPX5 とは、内径 6.3mm の注水ノズルを使用し、 約 3m の距離から約 12.5 リットル／分の水を 最低 3 分間注水する条件であらゆる方向から噴 流を当てても、電話機としての機能を有するこ とを意味します。 2 ※ IPX7 とは、常温で水道水、かつ静水の水深 1m のところに電話機を静かに沈め、約 30 分間放 置後に取り出したときに電話機としての機能 を有することを意味します。 3 ※ IP5X とは、保護度合いを指し、直径 75μm 以下 の塵埃（じんあい）が入った装置に電話機を 8 時 間入れてかくはんさせ、取り出したときに電話 機の機能を有し、かつ安全を維持することを意 味します。 実際の使用にあたって、す べての状況での動作を保 . 証するものではありません。お客様の取り扱いの不 備による故障と認められたときは、保証の対象外と なりますのでご了承ください。 本機は、 IPX5 ／ IPX7 の防水および IP5X の防塵性能 . を有していますが、ホコリ、砂、泥、金属粉、食べこぼ し、清涼飲料水などが入った場合には、故障の原因 となることがあります。 …

Text truncated - open the document above for the full version.

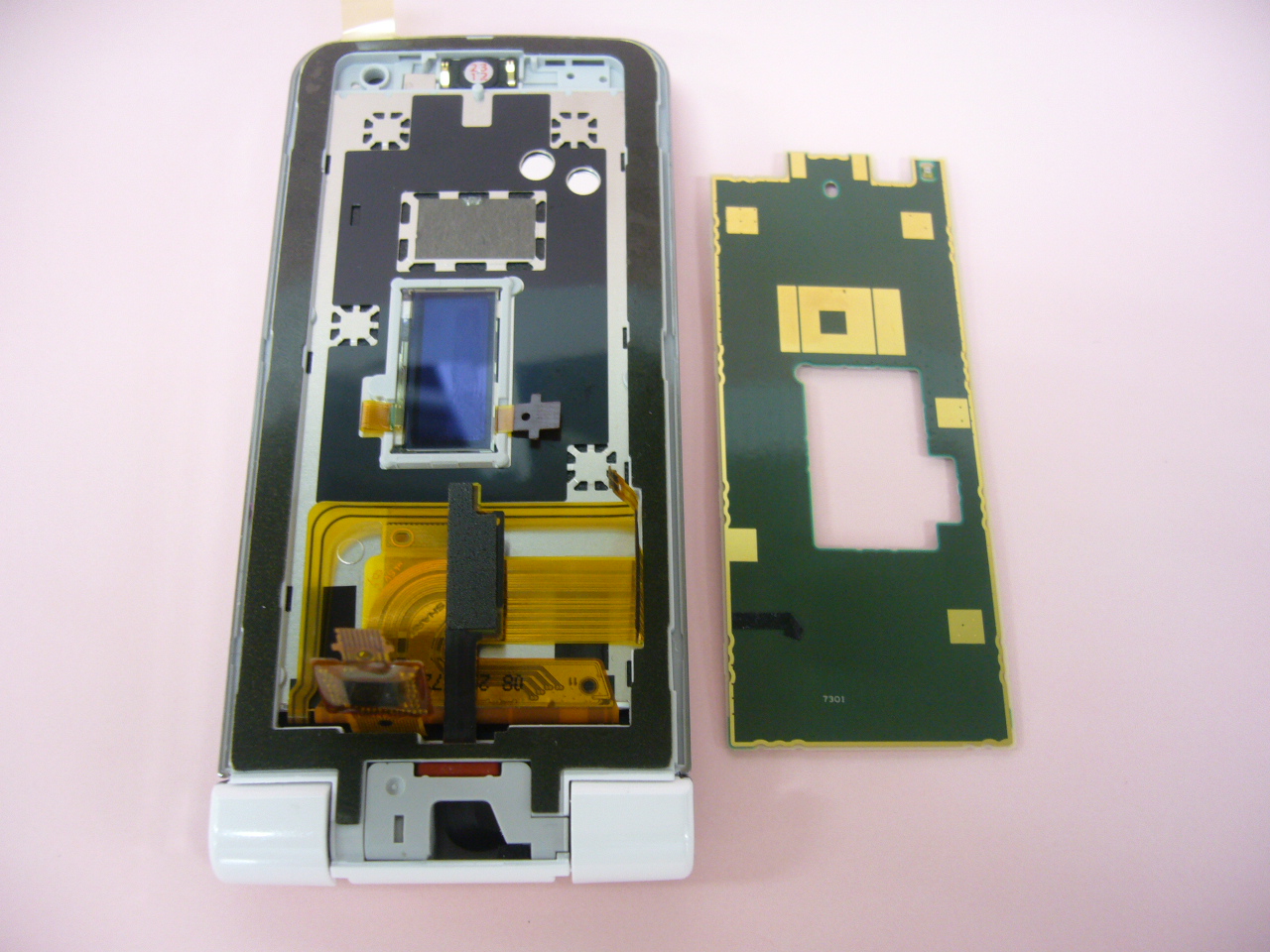

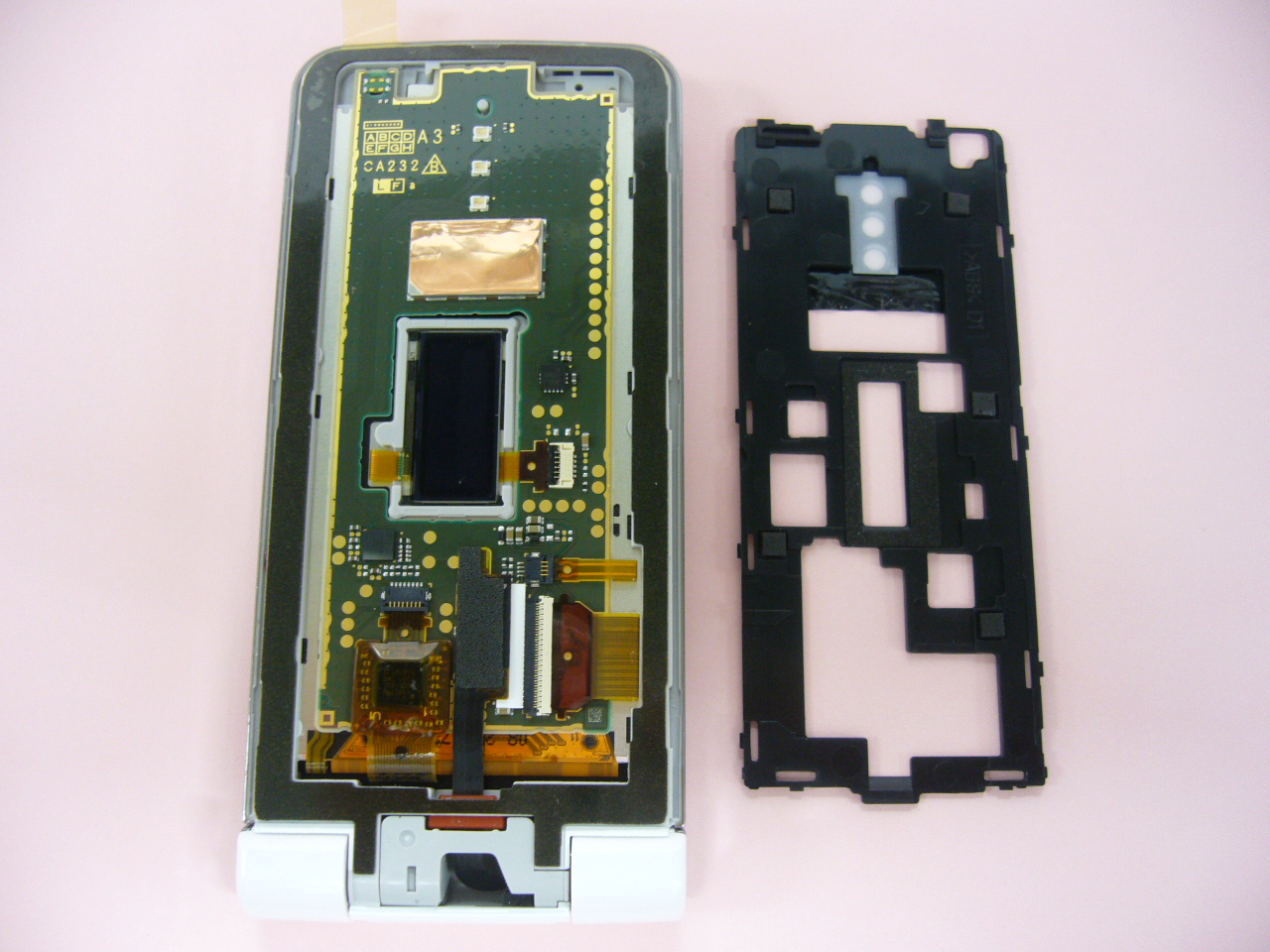

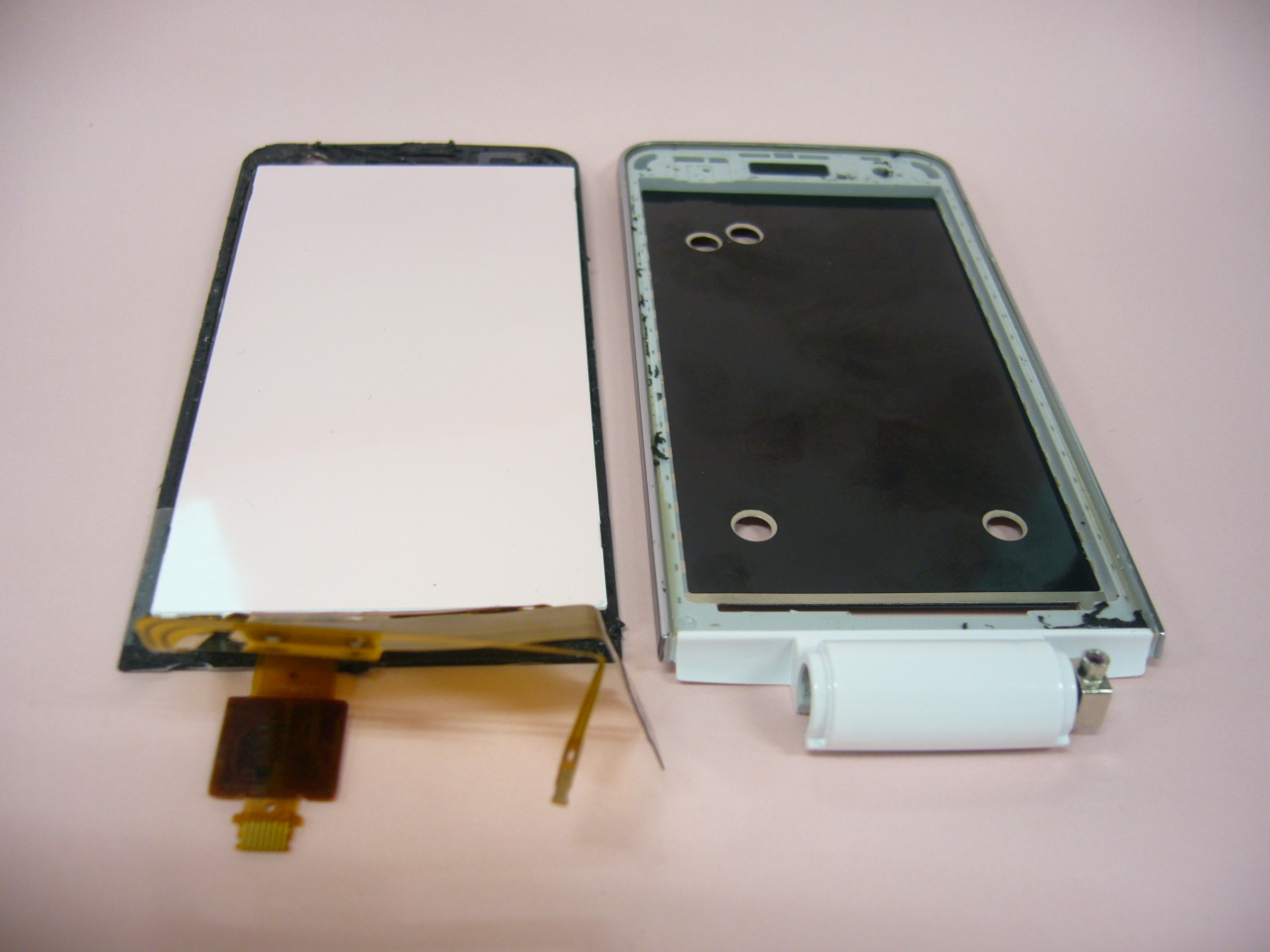

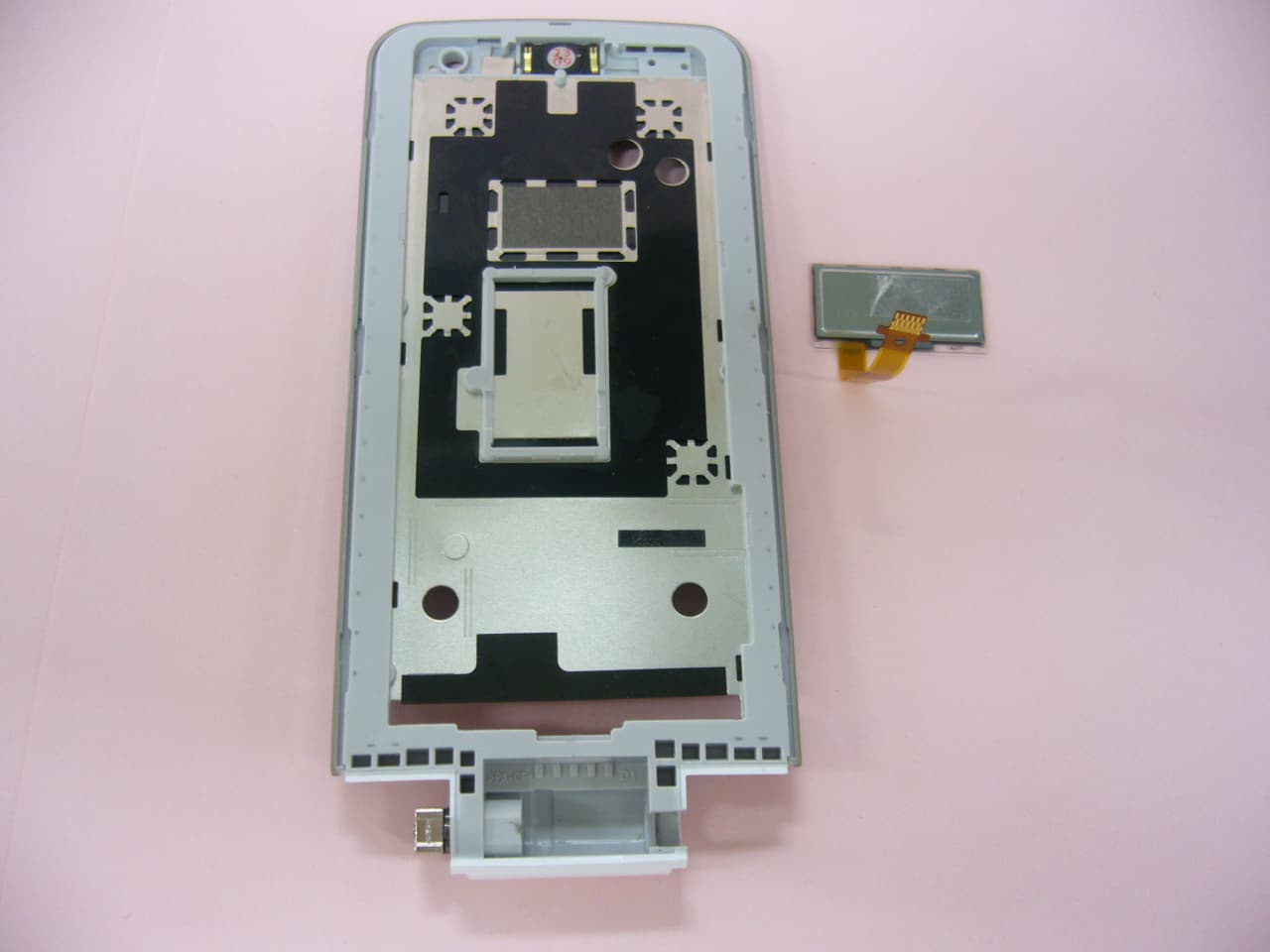

Model Name: 109SH Photo (Internal) FCC ID : APYHRO00177 1 / 5 Model Name: 109SH Photo (Internal) FCC ID : APYHRO00177 2 / 5 Model Name: 109SH Photo (Internal) FCC ID : APYHRO00177 3 / 5 Model Name: 109SH Photo (Internal) FCC ID : APYHRO00177 4 / 5 Model Name: 109SH Photo (Internal) FCC ID : APYHRO00177 5 / 5

Model Name: 109SH Spec Label and Location FCC ID : APYHRO00177 ○Spec Label ① Barcode of IMEI ② IMEI (Production Serial Number) ③ Products Code ④ Color Name ⑤ Production Year & Month ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts. FCC ID: APYHRO00177

Model Name: 109SH Photo (External) FCC ID : APYHRO00177 - 1 / 3 - Model Name: 109SH Photo (External) FCC ID : APYHRO00177 - 2 / 3 - Model Name: 109SH Photo (External) FCC ID : APYHRO00177 - 3 / 3 -

Test report No. : 32LE0197-HO-B Page : 2 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 CONTENTS PAGE SECTION 1: Customer information ..................................................................................... 3 SECTION 2: Equipment under test (E.U.T.) ....................................................................... 3 SECTION 3: Test specification, procedures & results ......................................................... 4 SECTION 4: Operation of E.U.T. during testing ................................................................. 6 SECTION 5: Conducted Emission ......................................................................................... 8 SECTION 6: Radiated Emission ............................................................................................ 9 APPENDIX 1: Data of EMI test ........................................................................................... 10 Conducted Emission .................................................................................................................... 10 Radiated Emission ....................................................................................................................... 12 APPENDIX 2: Test instruments ........................................................................................... 16 APPENDIX 3: Photographs of test setup............................................................................. 17 Conducted Emission .................................................................................................................... 17 Radiated Emission ....................................................................................................................... 18 Worst Case Position (Horizontal: X-axis/ Vertical:X-axis) ..................................................... 20 Test report No. : 32LE0197-HO-B Page : 3 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 1: Customer information Company Name : Sharp Corporation, Communication Systems Group. Address : 2-13-1 Iida Hachihonmatsu HigashiHiroshima-City, Hiroshima, 739-0192 Japan Telephone Number : +81-82-420-1827 Facsimile Number : +81-82-420-1572 Contact Person : Hiroyuki Uwatoko SECTION 2: Equipment under test (E.U.T.) 2.1 Identification of E.U.T. Type of Equipment : Cellular Phone Model No. : 109SH Serial No. : Refer to Section 4, Clause 4.2 Receipt Date of Sample : July 18, 2012 Country of Mass-production : Japan Condition of EUT : Production prototype (Not for Sale: This sample is equivalent to mass-produced items.) Modification of EUT : No Modification by the test lab 2.2 Product description Feature of EUT : 109SH is Tri-band (FDD I/FDD VIII/FDD XI) WCDMA & Tri-band (900/1800/1900) GSM Dual mode Cellular Phone. The EUT has the function that Bluetooth wireless technology interface for establishing contact and transmitting data with certain device. Clock frequencies in the system : CPU:208MHz (Max) RTC:32.768kHz Source oscillation: 26MHz / 27.12MHz (FeliCa) / 16.8MHz (GPS) / 32MHz (TV) Test report No. : 32LE0197-HO-B Page : 4 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 3: Test specification, procedures & results 3.1 Test specification Test Specification : FCC Part 15 Subpart B: 2012, final revised on May 17, 2012 and effective June 18, 2012 Title : FCC 47CFR Part15 Radio Frequency Device Subpart B Unintentional Radiators 3.2 Procedures and results Item Test Procedure Limits Deviation Worst margin Result Conducted emission ANSI C63.4: 2009 7. AC powerline conducted emission measurements Class B N/A [QP] 11.6dB 3.48333MHz, L [AV] 8.8dB 0.17004MHz, N Complied Radiated emission ANSI C63.4: 2009 8. Radiated emission measurements Class B N/A 5.3dB 599.732MHz, Vertical, QP Complied *Note: UL Japan, Inc’s EMI Work Procedure 13-EM-W0420. 3.3 Addition to standard No addition, exclusion nor deviation has been made from the standard. 3.4 Uncertainty EMI The following uncertainties have been calculated to provide a confidence level of 95% using a coverage factor k=2. Test room (semi- anechoic chamber) Conducted emission (+dB) 150kHz-30MHz No.1 3.5dB No.2 3.6dB No.3 3.6dB No.4 3.6dB Test room (semi- anechoic chamber) Radiated emission (3m*)(+dB) (1m*)(+dB) (0.5m*)(+dB) 9kHz -30MHz 30MHz -300MHz 300MHz -1GHz 1GHz -10GHz 10GHz -18GHz 18GHz -26.5GHz 26.5GHz -40GHz No.1 4.3dB 5.0dB 5.1dB 4.9dB 5.8dB 4.4dB 4.3dB No.2 4.3dB 5.2dB 5.1dB 5.0dB 5.7dB 4.3dB 4.2dB No.3 4.6dB 5.0dB 5.1dB 5.0dB 5.7dB 4.5dB 4.2dB No.4 4.8dB 5.2dB 5.0dB 5.0dB 5.7dB 5.2dB 4.2dB *3m/1m/0.5m = Measurement distance Conducted Emission test The data listed in this test report has enough margin, more than the site margin. Radiated emission test(3m) The data listed in this test report has enough margin, more than the site margin. Test report No. : 32LE0197-HO-B Page : 5 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 3.5 Test Location UL Japan, Inc. Head Office EMC Lab. *NVLAP Lab. code: 200572-0 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 FCC Registration Number IC Registration Number Width x Depth x Height (m) Size of reference ground plane (m) / horizontal conducting plane Other rooms No.1 semi-anechoic chamber 313583 2973C-1 19.2 x 11.2 x 7.7m 7.0 x 6.0m No.1 Power source room No.2 semi-anechoic chamber 655103 2973C-2 7.5 x 5.8 x 5.2m 4.0 x 4.0m - No.3 semi-…

Text truncated - open the document above for the full version.

Test report No. : 32LE0197-HO-B Page : 17 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 APPENDIX 3: Photographs of test setup Conducted Emission Photo 1 Photo 2 Test report No. : 32LE0197-HO-B Page : 18 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Radiated Emission (Below 1GHz) Photo 1 Photo 2 Test report No. : 32LE0197-HO-B Page : 19 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Radiated Emission (Above 1GHz) Photo 1 Photo 2 Test report No. : 32LE0197-HO-B Page : 20 of 20 Issued date : August 2, 2012 FCC ID : APYHRO00177 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Worst Case Position (Horizontal: X-axis/ Vertical:X-axis) X-axis Y-axis Z-axis End of Report
