Model Name: 200SH Photo (External) FCC ID : APYHRO00181 - 1 / 3 - Model Name: 200SH Photo (External) FCC ID : APYHRO00181 - 2 / 3 - Model Name: 200SH Photo (External) FCC ID : APYHRO00181 - 3 / 3 -

Model Name: 200SH Spec Label and Location FCC ID: APYHRO00181 ○Spec Label ① Barcode of IMEI ② IMEI (Production Serial Number) ③ Products Code ④ Color Name ⑤"製造年月" FCC ID : APYHRO00181 ⑤製造年月 ⑤ Production Year & Month Caution:Don`t remove this label. Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. ○Location Caution:Don`t remove this label. Turn off power in aircrafts.

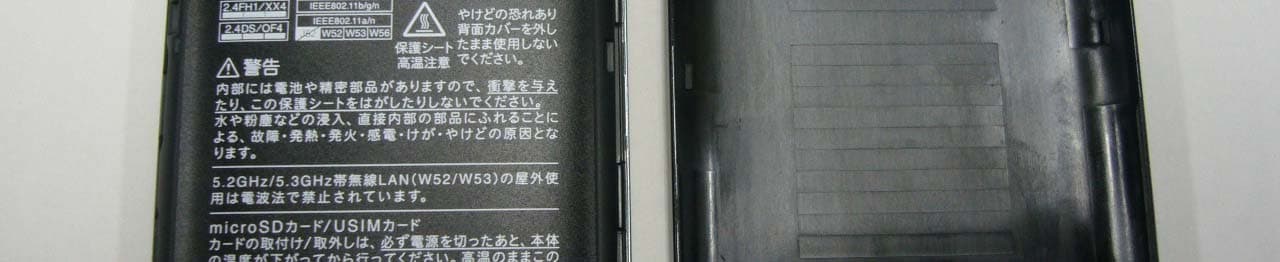

Model Name: 200SH Photo (Internal) FCC ID : APYHRO00181 1 / 4 Model Name: 200SH Photo (Internal) FCC ID : APYHRO00181 2 / 4 Model Name: 200SH Photo (Internal) FCC ID : APYHRO00181 3 / 4 Model Name: 200SH Photo (Internal) FCC ID : APYHRO00181 4 / 4

Test report No. : 33CE0171-HO-I-R1 Page : 2 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 CONTENTS PAGE SECTION 1 : Customer information .................................................................................................................................................................. 3 SECTION 2 : Equipment under test (E.U.T.) .................................................................................................................................................... 3 SECTION 3 : Test standard information ........................................................................................................................................................... 6 3.1 Test Specification ............................................................................................................................................... 6 3.2 Procedure ............................................................................................................................................................ 6 3.3 Exposure limit .................................................................................................................................................... 7 3.4 Test Location ...................................................................................................................................................... 7 SECTION 4 : Test result ....................................................................................................................................................................................... 8 4.1 Stand-alone SAR result....................................................................................................................................... 8 4.2 Simultaneous transmission SAR result ............................................................................................................... 9 SECTION 5 : Description of the operating mode .............................................................................................................................................. 10 5.1 Output power operating modes ........................................................................................................................... 10 5.2 Output power measurement results ..................................................................................................................... 12 5.3 SAR testing operating modes ............................................................................................................................. 22 5.4 Confirmation before SAR testing ....................................................................................................................... 26 5.5 Confirmation after SAR testing .......................................................................................................................... 26 SECTION 6 : Description of the Head/Body setup ............................................................................................................................................ 27 6.1 Test position for Head setup ............................................................................................................................... 27 6.2 Description of the Body setup ............................................................................................................................ 30 6.3 Description of the Body-worn setup ................................................................................................................... 31 SECTION 7 : Test surrounding ........................................................................................................................................................................... 32 7.1 Measurement uncertainty ................................................................................................................................... 32 SECTION 8 : Measurement results ..................................................................................................................................................................... 34 8.1 PCS1900 MHz Head SAR .................................................................................................................................. 34 8.2 PCS1900MHz Body ........................................................................................................................................... 36 8.3 WLAN 2.4G Head SAR ..................................................................................................................................... 37 8.4 WLAN 2.4G Body SAR ..................................................................................................................................... 38 8.5 WLAN 5G Head SAR ........................................................................................................................................ 39 8.6 WLAN 5GHz Body-worn SAR .......................................................................................................................... 42 8.7 Simultaneous transmission evaluation for HEAD .............................................................................................. 44 8.8 Simultaneous transmission evaluation for Body ................................................................................................. 44 SECTION 9 : Test instruments ............................................................................................................................................................................ 45 APPENDIX 1 : SAR Measurement data ............................................................................................................................................................. 47 1. Evaluation proc…

Text truncated - open the document above for the full version.

Test report No. : 33CE0171-HO-I-R1 Page : 109 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 APPENDIX 2 : System Validation 1. System validation result System validation result for 1800MHz Simulated Tissue Liquid Parameter confirmation Date Ambient Temp. [deg.c] Relative Humidity [%] Liquid type Liquid Temp. [deg.c] Measured Frequency [MHz] Parameters Target Value*1 Measured Deviation [%] Limit [%] εr 40.038.9-2.8+/-5 σ [mho/m] 1.401.39-0.7+/-5 εr 40.038.9-2.7+/-5 σ [mho/m] 1.401.35-3.5+/-5 εr: Relative Permittivity / σ : Coductivity *1 The Target value is a parameter defined in FCC OET 65. 22-Nov24.055 HSL 1800 23.51800 501800 DIELECTRIC PARAMETERS MEASUREMENT RESULTS 23-Oct24.0 HSL 1800 24.0 System validation result (for IEEE1528) Forward Power 250mWConversion 1WDeviationLimit MeasuredCalculation[%][%] 23-Oc t1800.009.1136.4438.40-5.1+/-10 22-Nov1800.009.5738.2838.40-0.3+/-10 *2 The taget value is the parameter defined in IEEE 1528. SYSTEM VALIDATION Date SAR 1g [W/kg] Target 1W *2 Frequency [MHz] Simulated Tissue Liquid Parameter confirmation (for calibration by manufacture) Date Ambient Temp. [deg.c] Relative Humidity [%] Liquid type Liquid Temp. [deg.c] Measured Frequency [MHz] Parameters Target Value*3 Measured Deviation [%] Limit*4 [%] εr 39.638.9-1.8+/-6 σ [mho/m] 1.351.393.0+/-6 εr 39.638.9-1.7+/-6 σ [mho/m] 1.351.350.1+/-6 εr: Relative Permittivity / σ : Coductivity *4 The limit is for deviation provided by manufacture. DIELECTRIC PARAMETERS MEASUREMENT RESULTS 23-Oct24.0 MSL 1800 24.0 22-Nov24.055 MSL 1800 23.51800 *3 The target value is the calibrated dipole Body TSL parameters. (D1800V2 SN:2d04, Measured Body TSL parameters) 501800 System validation result (for calibration by manufacture) Forward Power 250mWConversion 1WDeviationLimit MeasuredCalculation 23-Oc t1800.009.1136.4439.30-7.3+/-10 22-Nov1800.009.5738.2839.30-2.6+/-10 *1 The taget value is the parameter defined in 1g SAR (normalizes to 1W) in manufacturer calibrated dipole (D1800V2 SN:2d04) SYSTEM VALIDATION Date SAR 1g [W/kg] Target 1W *1 Frequency [MHz] Test report No. : 33CE0171-HO-I-R1 Page : 110 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 HEAD 1800MHz System Validation DATA / Dipole 1800MHz / Forward Conducted Power : 250mW Communication System: CW; Communication System Band: D1800 (1800.0 MHz); Frequency: 1800 MHz;Duty Cycle: 1:1 Medium parameters used: f = 1800 MHz; σ = 1.388 mho/m; ε r = 38.911; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY5 (IEEE/IEC/ANSI C63.19-2007) DASY5 Configuration Probe: EX3DV4 - SN3825; ConvF(8.55, 8.55, 8.55); Calibrated: 2011/12/16; Sensor-Surface: 2mm (Mechanical Surface Detection), Sensor-Surface: 4mm (Mechanical Surface Detection) Electronics: DAE4 Sn509; Calibrated: 2012/07/13 Phantom: SAM with CRP; Type: SAM; Serial: xxx Measurement SW: DASY52, Version 52.8 (3); Area Scan (61x61x1): Interpolated grid: dx=1.500 mm, dy=1.500 mm Maximum value of SAR (interpolated) = 13.0 W/kg Zoom Scan (7x7x7)/Cube 0: Measurement grid: dx=5mm, dy=5mm, dz=5mm Reference Value = 83.266 V/m; Power Drift = 0.08 dB Peak SAR (extrapolated) = 16.6 W/kg SAR(1 g) = 9.11 W/kg; SAR(10 g) = 4.78 W/kg Maximum value of SAR (measured) = 10.3 W/kg Date: 2012/10/23 Ambient Temp. : 24.0 degree.C. Liquid Temp.; 24.0 degree.C. Test report No. : 33CE0171-HO-I-R1 Page : 111 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 HEAD 1800MHz System Validation DATA / Dipole 1800MHz / Forward Conducted Power : 250mW Communication System: CW; Communication System Band: D1800 (1800.0 MHz); Frequency: 1800 MHz;Duty Cycle: 1:1 Medium parameters used: f = 1800 MHz; σ = 1.351 mho/m; ε r = 38.941; ρ = 1000 kg/m 3 Phantom section: Flat Section Measurement Standard: DASY5 (IEEE/IEC/ANSI C63.19-2007) DASY5 Configuration Probe: EX3DV4 - SN3540; ConvF(8.79, 8.79, 8.79); Calibrated: 2012/07/19; ${Probe: Calibration Date} Sensor-Surface: 2mm (Mechanical Surface Detection (Locations From Previous Scan Used)), Sensor-Surface: 4mm (Mechanical Surface Detection) Electronics: DAE4 Sn509; Calibrated: 2012/07/13 Phantom: SAM with CRP; Type: SAM; Measurement SW: DASY52, Version 52.8 (3); Area Scan (51x81x1): Interpolated grid: dx=1.500 mm, dy=1.500 mm Maximum value of SAR (interpolated) = 14.1 W/kg Zoom Scan (7x7x7)/Cube 0: Measurement grid: dx=5mm, dy=5mm, dz=5mm Reference Value = 77.788 V/m; Power Drift = 0.06 dB Peak SAR (extrapolated) = 17.9 W/kg SAR(1 g) = 9.57 W/kg; SAR(10 g) = 4.99 W/kg Maximum value of SAR (measured) = 10.8 W/kg Date: 2012/11/22 Ambient Temp. : 24.0 degree.C. Liquid Temp.; 23.5 degree.C. Test report No. : 33CE0171-HO-I-R1 Page : 112 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 System validation result for Body1800MHz Simulated Tissue Liquid Parameter confirmation Date Ambient Temp. [deg.c] Relative Humidity [%] Liquid type Liquid Temp. [deg.c] Measured Frequency [MHz] Parameters Target Value*1 Measured Deviation [%] Limit [%] εr 53.351.3-3.8+/-5 σ [mho/m] 1.521.45-4.6+/-5 εr 53.351.4-3.6+/-5 σ [mho/m] 1.521.43-5.7+/-5 εr: Relative Permittivity / σ : Coductivity *1 The Target value is a parameter defined in FCC OET 65 . 21-Nov24.055 MSL 1800 23.51800 501800 DIELECTRIC PARAMETERS MEASUREMENT RESULTS 22-Oct24.0 MSL 1800 24.0 Simulated Tissue Liquid Parameter …

Text truncated - open the document above for the full version.

Test report No. : 33CE0171-HO-I-R1 Page : 136 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 3. System Validation Dipole (D1800V2,S/N: 2d04) Test report No. : 33CE0171-HO-I-R1 Page : 137 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 138 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 139 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 140 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 141 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 142 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 143 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 144 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 145 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 D1800V2 Calibration for Impedance and Return-loss 1. Test environment 2. Equipment used Control No. Instrument Manufacturer Model No Serial No Calibration Date * Interval(month) MNA-01 Network Analyzer Agilent/HP E8358A US41080381 2011/08/22 * 12 MNCK-01 Type N Calibration Kit Agilent 85032F MY41495257 2011/08/12 * 12 EST-46 3.5mm Calibration Kit Agilent 85052D MY43252869 2011/06/13 * 12 MDA-06 Dipole Antenna Schmid&Partner Engineering AG D1800V2 2d040 2010/12/09 * 36 MPF-01 Flat Phantom Schmid&Partner Engineering AG 2.0mm Flat Phantom V4.3L 1005 2011/04/01 * 12 MOS-24 Thermo-Hygrometer Custom CTH-201 0005 2011/02/23 * 12 HSL1800 Daily check MSL1800 Daily check SAR room Daily check 3. Test Result Impeadance,Transformed to feed pointHeadDeviationToleranceResult Calibration (SPEAG) 2010/12/0948.8 Ω-1.9jΩ--- Calibration(ULJ)2011/11/2346.56Ω+1.518j Ω0.38Ω-0.65jΩ+/-5Ω+/-5jΩComplied Return lossHeadDeviationToleranceResult Calibration (SPEAG) 2010/12/09-33.1dB--- Calibration(ULJ)2011/11/23-28.18dB4.92dB33.1 *+/-20%Complied Impeadance,Transformed to feed poin tBodyDeviationToleranceResult Calibration (SPEAG) 2010/12/0944.4 Ω-2.2jΩ--- Calibration(ULJ)2011/11/2343.22Ω+0.895j Ω-1.18Ω+3.095jΩ+/-5Ω+/-5jΩComplied Return lossBod yDeviationToleranceResult Calibration (SPEAG) 2010/12/09-24.0dB--- Calibration(ULJ)2011/11/23-22.69dB1.31dB24*+/-20%Complied *Tolerance : According to the KDB450824D02 Date November 23, 2011 Ambient Temperature 24.0 deg.C Relative humidity 45%RH Test report No. : 33CE0171-HO-I-R1 Page : 146 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Measurement Plots <Head Liquid> <Body Liquid> Test report No. : 33CE0171-HO-I-R1 Page : 147 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 4. System Validation Dipole (D2450V2,S/N:822) Test report No. : 33CE0171-HO-I-R1 Page : 148 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 149 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 150 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 Test report No. : 33CE0171-HO-I-R1 Page : 151 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office…

Text truncated - open the document above for the full version.

Test report No. : 33CE0171-HO-I-R1 Page : 183 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 APPENDIX 3 : System specifications 1. Configuration and peripherals The DASY5 system for performing compliance tests consist of the following items: a) A standard high precision 6-axis robot (Stäubli RX family) with controller and software. An arm extension for accommodating the data acquisition electronics (DAE). b) An isotropic field probe optimized and calibrated for the targeted measurement. c) A data acquisition electronic (DAE), which performs the signal amplification, signal multiplexing, AD-conversion, offset measurements, mechanical surface detection, collision detection, etc. The unit is battery powered with standard or rechargeable batteries. The signal is optically transmitted to the EOC. d) The Electro-optical converter (EOC) performs the conversion between optical and electrical of the signals for the digital communication to the DAE and for the analog signal from the optical surface detection. The EOC is connected to the measurement server. e) The function of the measurement server is to perform the time critical tasks such as signal filtering, control of the robot operation and fast movement interrupts. f) The Light Beam used is for probe alignment. This improves the (absolute) accuracy of the probe positioning. g) A computer running WinXP and the DASY5 software. h) Remote control with teaches pendant and additional circuitry for robot safety such as warning lamps, etc. i) The phantom, the device holder and other accessories according to the targeted measurement. Test report No. : 33CE0171-HO-I-R1 Page : 184 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 2. Specifications a)Robot TX60L Number of Axes : 6 Nominal Load : 2 kg Maximum Load : 5kg Reach : 920mm Repeatability : +/-0.03mm Control Unit : CS8c Programming Language : VAL3 Weight : 52.2kg Manuafacture : Stäubli Robotics b)E-Field Probe Model : EX3DV4 Serial No. : 3825 Construction : Symmetrical design with triangular core Built-in shielding against static charges PEEK enclosure material (resistant to organic solvents, e.g., glycol ether) Frequency : 10 MHz to > 6 GHz Linearity: ± 0.2 dB (30 MHz to 6 GHz) Directivity : +/-0.3 dB in HSL (rotation around probe axis) +/-0.5 dB in tissue material (rotation normal probe axis) Dynamic Range : 10uW/g to > 100 mW/g;Linearity +/-0.2 dB(noise: typically < 1uW/g) Dimensions : Overall length: 337 mm (Tip: 20 mm) Tip diameter: 2.5mm (Body: 12 mm) Typical distance from probe tip to dipole centers: 1 mm Application : Highprecision dosimetric measurement in any exposure scenario (e.g., very strong gradient fields).Only probe which enables compliance testing for frequencies up to 6GHz with precision of better 30%. Manufacture : Schimid & Partner Engineering AG Model : ET3DV6 Serial No. : 1685 Construction : Symmetrical design with triangular core Built-in shielding against static charges PEEK enclosure material (resistant to organic solvents, e.g., glycol ether) Frequency : 10 MHz to 2.3 GHz Linearity: ± 0.2 dB (30 MHz to 2.3 GHz) Directivity : +/-0.2 dB in HSL (rotation around probe axis) +/-0.4 dB in tissue material (rotation normal probe axis) Dynamic Range : 5 μW/g to > 100 mW/g; Linearity: ± 0.2 dB Optical Surface Detection : ± 0.2 mm repeatability in air and clear liquids over diffuse reflecting surfaces Dimensions : Overall length: 337 mm (Tip: 16 mm) Tip diameter: 6.8 mm (Body: 12 mm) Distance from probe tip to dipole centers: 2.7 mm Application : General dosimetric measurements up to 2.3 GHz Compliance tests of mobile phones Fast automatic scanning in arbitrary phantoms Manufacture : Schimid & Partner Engineering AG EX3DV4 E-field Probe ET3DV6 E-field Probe Test report No. : 33CE0171-HO-I-R1 Page : 185 of 214 FCC ID : APYHRO00181 Issued date : November 22, 2012 Revised date : November 29, 2012 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone: +81 596 24 8116 Facsimile: +81 596 24 8124 c)Data Acquisition Electronic (DAE4) Features : Signal amplifier, multiplexer, A/D converter and control logic Serial optical link for communication with DASY5 embedded system (fully remote controlled) Two step probe touch detector for mechanical surface detection and emergency robot stop Measurement Range : -100 to +300 mV (16 bit resolution and two range settings: 4mV, 400mV) Input Offset voltage : < 5 μV (with auto zero) Input Resistance : 200 MΩ Input Bias Current : < 50 fA Battery Power : > 10 h of operation (with two 9.6 V NiMH accus) Dimension : 60 x 60 x 68 mm Manufacture : Schimid & Partner Engineering AG d)Electro-Optic Converter (EOC) Version : EOC 61 Descrption : for TX60 robot arm, including proximity sensor Manufacture : Schimid & Partner Engineering AG e)DASY5…
