APYHRO00183Cellular Phone

TCAUZA256AFZZ 13A ● . ● XX AI ●① お問い合わせ先一覧 1 お買い上げ品の確認 このたびは、 SoftBank 202SH をお買い上げいただき、 まことにありがとうございます。 SoftBank 202SH をご利用の前に、本書をご覧になり、正しくお取 り扱いください。 本書をご覧いただいたあとは、大切に保管してください。 SoftBank 202SH は、 3G 方式と GSM 方式に対応しております。 本書の内容の一部でも無断転載することは禁止されております。 . 本書の内容は将来、予告無しに変更することがございます。 . この印刷物は再生紙を使用しています。 202SH 本体 ■ 電池パック（ SHBCU1 ） ■ クイックスタート ■ お願いとご注意（本書） ■ 保証書 ■ 本機のご利用にあたって、本書のほかに「取扱説明書」と「すぐいまガイド」をご用意しています。 本機の使いかたや機能を詳しく知りたいときは、「 . 取扱説明書」（ PDF ファイル）をパソコンからダウンロード してください。また、外出先などで機能を確認したいときは、「すぐいまガイド」にアクセスしてください。 取扱説明書（ PDF ファイル） ■ http://www.softbank.jp/mb/r/support/202sh/ すぐいまガイド（携帯サイト） ■ ※パケット通信料が必要 http://shweb.sharp.co.jp/manual/202SH/ ＜参考 URL ＞ ソフトバンクモバイルのホームページ ■ http://www.softbank.jp 関連情報のご紹介 目 次 お買い上げ品の確認.......................... 1 マナーとルールを守り安全に使用しましょう .... 2 電池パックの充電 ............................ 4 カードの取り付け位置について ................ 7 防水／防塵性能について...................... 8 暗証番号について ............................ 12 PIN コードについて.......................... 13 おもな仕様／使用材料 ........................ 14 ソフトウェア更新 ............................ 16 安全上のご注意 .............................. 17 ご利用にあたって ............................ 25 お取り扱いについて.......................... 28 知的財産権について.......................... 31 携帯電話機の比吸収率（ SAR ）について.......... 34 保証とアフターサービス...................... 36 Q u i c k T i p s ................................ 37 ご注意 本書は、基本的にお買い上げ時から、操作用暗証番号と管理者用暗証番号を登録した状態での操作方法 を説明しています。詳しくは「暗証番号について」（ A 12 ページ）をお読みください。 ※お問い合わせ先一覧は裏表紙に記載しています。 23 マナーとルールを守り安全に使用しましょう ルールを守りましょう 本機の使いかたを誤ると、機器の発熱・破壊・感電 といった危険を伴い、死亡または重傷を負う恐れ があります。以下の内容および「安全上のご注意」 （ A 17 ページ）をお読みのうえ、正しくお使いく ださい。 こんな使いかたはやめましょう 充電端子を接触させない ■ 金属製のストラップやヘ アピンなどで充電端子ど うしを接触させると非常 に危険です。持ち運び時に も十分ご注意ください。 分解／改造しない ■ キャビネットを開けたり 改造しないでください。感 電やけがの原因となりま す。修理などはソフトバン クにご依頼ください。 防水を過信しない ■ 防水であっても、水中に沈 めたり大量の水をかける と、内部に水が入り火災や 感電の原因となります。ま た、真水以外はかけないで ください。 加熱しない ■ 乾燥などの目的で、電子レ ンジなどの加熱調理機器 に入れないでください。ま た、高温になる場所で使用 しないでください。 指定品以外は使用しない ■ 充電器／電池パックなど は必ずソフトバンク指定 のものをお使いください。 電池パックは特に注意 ■ 電池パックは取り扱いを誤 ると、漏液・発熱・破裂・発 火などの原因となります。 運転中は使用しない ■ 自動車などの運転中は絶 対に使用しないでくださ い 。メールを見るだけで処 罰の対象となります。 こんな場所では電源を切りましょう 航空機内 ■ 運航の安全に支障をきた す可能性があります（航空 機内で携帯電話を使用で きるときは、航空会社の指 示に従い、適切にご使用く ださい）。 病院内 ■ 医用電気機器に影響を及 ぼす可能性があります。 満員電車など ■ 付近に植込み型心臓ペー スメーカおよび植込み型 除細動器を装着されてい る方がいると、誤動作など の影響を与えることがあ ります。 マナーを守りましょう 本機をお使いになるときは、周囲への気配りを忘れ ないようにしましょう。 次のような場所では、特にご注意ください。 電車やバスなどの交通機関 ■ 車内のアナウンスや掲示に従いましょう。 劇場や映画館、美術館など ■ 周囲の迷惑にならないよう電源を切っておきましょう。 レストランやホテルのロビーなど ■ 静かな場所では、大きな声での通話は控えましょう。 街の中 ■ 通行の妨げにならない場所で使いましょう。 マナーを守るための便利な機能 マナーモード 着信があったりアラームが動作しても、本機から 音が出ないようにします。 簡易留守録 電話を受けられないとき、相手のメッセージを本 機に録音します。 電波 Off モード 電源を入れたまま、電波の送受信だけを停止します。 自動返信 車の運転中など、メールを返信できないときに、 自動的に定型文を返信します。 45 電池パックの充電 電池パックを取り付ける 1 電池カバーを取り外す ⯍ᖆȳɘʀ ի⤴ 凹部に指をかけ、電池カバーと本体の間にすき . まを作ります。凹部のすきまから本体の外周に 沿って、指で少しずつ電池カバーを浮かせるよ うにして取り外します。 2 電池パックを取り付ける ɲȽȬȷɳɦʀȷ ǛǑȚⰢ リサイクルマークがある面を上にして、電池 . パックの先を合わせてください。 3 電池カバーを取り付ける 本体と電池カバーを合わせたあと、浮いている . 箇所がないように、図の斜線部分を指でしっか りと押さえます。 4 電池カバーが完全に取り付けられている かを確認する 電池カバーが完全に取り付けられていないと、 . パッキンとの接触面に細かいゴミなどが挟 まったり、水や粉塵が侵入したりする原因とな ります。 電池パックを取り外す 本機の電源を切った状態で、図のように電池パック を持ち上げます。 電池カバーについてのご注意 電池カバーが正しく取り付けられていないと、防水／ . 防塵性能が保証できません。 電池カバーに無理な力を加えると、破損の原因とな . ります。 電池カバーが破損したときは、電池カバーを交換し . てください。破損箇所から内部に水が入り、感電や電 池パックの腐食など、故障の原因となります。 電池パックについてのご注意 電池パックを使い切った状態で、保管・放置しない . でください。お客様が登録・設定した内容が消失ま たは変化したり、電池パックが使用できなくなった りすることがあります。長期間保管・放置するとき は、半年に 1 回程度補充電を行ってください。 電池パックの使用条件によって、寿命が近づくにつ . れて電池パックが膨れることがありますが、安全上 問題はありません。 電池パックは消耗品です。十分に充電しても使用で . きる時間が極端に短くなったら、交換時期です。新し い電池パックをお買い求めください。 電池パックや本機の外部接続端子が汚れたら、乾いた . きれいな綿棒などで清掃してください。そのままにし ておくと、充電ができなくなるなど接触不良の原因と なります。 電池パックは、防水／防塵対応していません。 . リチウムイオン電池について 本機は、リチウムイオン電池を使用 . しています。リチウムイオン電池は リサイクル可能な貴重な資源です。 リサイクルは、お近くのモバイル・ , リサイクル・ネットワークのマー クのあるお店で行っています。 , リサイクルのときは、ショートさせ たり、分解したりしないでくださ い。火災・感電の原因となります。 電池パックを充電する 電池パックを本機に取り付けて充電します。 AC アダプタはオプション品です。必ずソフトバン . ク指定の「 ZTDAA1 」をお使いください。 AC アダプタは防水／防塵対応していません。本機 . が濡れているときは、充電しないでください。 充電中は、本機や AC アダプタが温かくなることが . あります。 ૐಖ᧸ AC ȻɻɃɻɐ AC100V ঋ⤴ယỮᴻ੿ ঋ⤴ယỮᴻ੿ ȵɫɋɟ AC ȪɈɟɇ ɁɪʀɳɱȬɐ ယỮ Ȼɕȷɇʀ Ⱒڇ֢ ɲɲʀɁɤɇɻ ɟɱȸ 1 外部接続端子キャップ（以降「端子キャッ プ」と表記）を矢印の方向に開く ի⤴ 凹部に指をかけ、手前に引き出すように開きます。 . 67 カードの取り付け位置について 電池パックの充電 2 AC アダプタの接続コネクターを本機に 差し込む 接続コネクターは刻印面を上にして、水平に「 . カ チッ」と音がするまで、しっかりと差し込みます。 3 AC アダプタのプラグを起こし、家庭用 AC コンセントに差し込む 充電が始まり、スモールライトが赤色で点灯し . ます。 スモールライトが消灯すれば、充電は完了です。 . 4 プラグを家庭用 AC コンセントから抜く ひねらずまっすぐに抜いてください。 . 5 本機から接続コネクターを取り外す リリースボタンを押さえながら、まっすぐに引 . き抜いてください。 6 端子キャップを閉じる 21 端子キャップを . 1 の方向へ押してヒンジを収 納し、矢印 2 の部分を押さえて閉じます。 7 プラグを元の状態に戻す 端子キャップについてのご注意 外部接続端子使用後は、端子キャップを確実に閉じ . てください。接触面に細かいゴミなどが挟まると、水 や粉塵が侵入する原因となります。 ヒンジを収納しないまま無理に閉じると、端子 . キャップが変形することがあります。防水／防塵性 能が損なわれますので、ご注意ください。 スモールライトが点滅しているとき 電池パックの異常か寿命のため、充電できていませ . ん。新しい電池パックと交換してください。 AC アダプタ利用時のご注意 充電するとき以外、プラグは倒してください。また、 . コードを強く引っ張ったり、ねじったりしないでく ださい。断線の原因となります。 海外での充電について 海外での充電に起因するトラブルについては、当社 . では責任を負いかねますのであらかじめご了承くだ さい。 USIM カードとメモリカードの取り付け位置は、上 下 2 段構造になっています。 図で正しい取り付け位置をご確認のうえ、お間違え に ならないようにご注意ください。 ˁᔲ黍 USIM ȳʀɑۄș͛ǠΡΈ USIM ȳʀɑ USIM ɐɴȬ ˀᔲ黍ɩɪɲȳʀɑۄș͛ǠΡΈ ɩɪɲȳʀɑ ɩɪɲȳʀɑۄș͛ǠΡΈ 89 使用時のご注意 本機に次のような液体をかけたり、つけたりしない . でください。 石けん、洗剤、入浴剤を含んだ水 , 海水、プールの水 , 温泉、熱湯 など , 海水やプールの水、清涼飲料水などがかかったり、ホ . コリ、砂、泥などが付着した場合には、すぐに洗い流 してください。乾燥して固まると、汚れが落ちにくく なり、故障の原因となります。 砂や泥などがきれいに洗い流せていない状態で使 . 用すると、本体に傷がついたり、破損するなど故障の 原因となります。 湯船やプールなどにつけないでください。また、水中 . で使用しないでください（開閉、ボタン操作を含む）。 本機は耐水圧設計ではありません。水道やシャワー . などで強い流水（ 6 リットル／分を超える）を当てた り、水中に沈めたりしないでください。 風呂場など湿気の多い場所には、長時間放置しない . でください。また、風呂場で長時間利用しないでく ださい。 サウナでは使用しないで ください。また、ドライ . ヤーなどの温風はあてないでください。 本機は温度： 5 °C～ 35 °C、湿度： 35 ％～ 90 ％の範 . 囲でご使用ください（風呂場などでの一時的な使用 に限り、温度 36 °C～ 40 °Cの範囲で可能）。 コンロの脇や冷蔵庫の中など極端に高温・低温に . なるところに置かないでください。 送話口、受話口、スピーカー部の穴に水が入ったとき . は、一時的に音量が小さくなることがあります。十分 に水抜きと乾燥を行ったうえでご使用ください。 電池パック・オプション品は、防水／防塵対応して . いません。 落下させるなど、本体に強い衝撃を与えたり、送話 . 口、受話口、スピーカーなどを綿棒やとがったもの でつつかないでください。防水／防塵性能が損なわ れることがあります。 砂浜、砂場などの砂の上に直接置かないでくださ . い。受話口、スピーカーなどに砂が入り、音が小さく なる恐れがあります。 ヒンジ部に砂などが入ると、開閉の感 触が悪くなっ . たり、異音がする恐れがあります。 結露防止のため、寒い場所から風呂場などへは本機 . が常温になってから持ち込んでください。万一、結 露が発生したときは、取れるまで常温で放置してく ださい。 本機は水に浮きません。 . 強い雨の中では使用しないでください。 . 濡れたまま放置しないでください。寒冷地で凍結す . るなど、故障の原因とな…

Text truncated - open the document above for the full version.

外観／ボタンの違い 本機と「 202SH 」は、搭載機能の違いにより、外観や一部のボタンが異なっています。 同梱の説明書をお読みの際は、以下を参考に読み替えてご利用ください。 202SH ■本機 ■ カメラ機能が ありません ボタンが異な ります TINSJB010AFZZ 13X 00.0 XX XX ① 本機に同梱されている説明書 ―「クイックスタート」、「お願いとご注意」―は、 「 202SH 」と共用となっています。 本書では、本機と「 202SH 」との違いを中心に、 同梱の説明書をお読みになる際の 補足情報を記載しています。 本機をお使いになる前に、必ずお読みください。 補 足 説 明 書 はじめにお読みください おもな仕様の違い 利用できない機能 ■ カメラ静止画／動画撮影、 TV コー ル、バーコード／名刺読み 取りなど、カメラを使用す る機能は利用できません。 ワンセグ （ TV ） ワンセグを視聴することは できません。 お父さん 画像 壁紙やきせかえアレンジな どのお父さん画像は利用で きません。 追加された機能 ■ S! GPS ナビ地図表示やルート確認など、 いろいろな位置情報サービ スが利用できます。 ※ 操作方法など、詳しくは「補足説明書」（右記）を ダウンロードのうえ、参照してください。 変更された機能 ■ メイン メニュー 「カメラ」、「 TV 」がなくなり、 「外部接続」、「ボイスレコー ダー」が追加されています。 また、「ツール」内の「外部接 続」タブがなくなりました。 シンプル メニュー 「カメラ」、「テレビ」がなく なり、「設定」、「カレンダー」 が追加されています。 カレンダー 専用ボタン（ ）で起動でき ます。 S! アプリ搭載アプリケーションが異 なります。 開いてお読みください 裏面もお読みください おもな画面の違い 202SH ■ 待受画面（例） メインメニュー 本機 ■ 待受画面（例） メインメニュー 説明書について 本機に同梱されていない説明書には、以下 のものがあります。 202SH 用のものもありますので、ご利用に なる際は、ご注意ください。 補足説明書 ■ （本機専用： PDF ファイル） ⓝ❣◻ᅽሤ 202SH ᧸ǽۄཟ◻ᅽሤ食 PDF ɝȩȬɳ首ƸǨǟǓȍȴȬɑ 食ၩేȽȬɐ首ȡǣ֐᧸ǺǹȚ֭ǺǙ◼ȎǞǯǤǓƹ 本機の追加機能の使いかたや、取扱説明 書／すぐいまガイドをご利用いただく際 の、補足情報を説明しています。 追加機能をお使いになるときや、これら の説明書をご利用になる前に、お読みく ださい。 補足説明書のダウンロード先は、次のとお . りです。 http://mb.softbank.jp/mb/product/ 3G/202sh_for_biz 取扱説明書 ■ （ 202SH 用： PDF ファイル） 202SH の使いかたを、詳しく説明してい ます。 本機では、利用できない機能や、操作の異 なる機能の説明もありますので、必ず上 記の「補足説明書」をご覧のうえ、ご利用 ください。 取扱説明書のダウンロード先は、同梱の説 . 明書に記載しています。 すぐいまガイド ■ （ 202SH 用：携帯サイト） 202SH の基本的な使いかたを、本機の画 面で確認することができます。 本機では、利用できない機能や、操作の異 なる機能の説明もありますので、必ず上 記の「補足説明書」をご覧のうえ、ご利用 ください。 すぐいまガイドの接続先は、同梱の説明書 . に記載しています。 残念だが、オレはもういない。 この機種【 202SHe 】の携帯電話機は、国が定 めた電波の人体吸収に関する技術基準に適合 しています。 この技術基準 ※ 1 は、人体頭部のそばで使用する携帯電 話機などの無線機器から送出される電波が人間の健 康に影響を及ぼさないよう、科学的根拠に基づいて定 められたものであり、人体側頭部に吸収される電波 の平均エネルギー量を表す比吸収率（ SAR: Specific Absorption Rate ）について、これが 2W/k g ※ 2 の許容 値を超えないこととしています。この許容値は、使用 者の年齢や身体の大きさに関係なく十分な安全率を 含んでおり、世界保健機関（ WHO ）と協力関係にある 国際非電離放射線防護委員会（ ICNIRP ）が示した国際 的なガイドラインと同じ値になっています。 この携帯電話機【 202SHe 】の、 SAR は 0.657W/k g です。 この値は、国が定めた方法に従い、携帯電話機の送信 電力を最大にして測定された最大の 値です。個々の製 品によって SAR に多少の差異が生じることもあります が、いずれも許容値を満足しています。また、携帯電話 機は、携帯電話基地局との通信に必要な最低限の送信 電力になるよう設計されているため、実際に通話して いる状態では、通常 SAR はより小さい値となります。 側頭部以外の位置でご使用になる場合 この携帯電話機は、側頭部以外の位置でも使用可能 です。キャリングケース等のアクセサリをご使用に なるなどして、身体から 1.5 センチ以上離し、かつそ の間に金属（部分）が含まれないようにすることで、 この携帯電話機は電波防護の国際ガイドラインに適 合します ※ 3 。 世界保健機関は、『携帯電話が潜在的な健康リスクを もたらすかどうかを評価するために、これまで 20 年以 上にわたって多数の研究が行われてきました。今日ま で、携帯電話使用によって生じるとされる、いかなる 健康影響も確立されていません。』と表明しています。 SAR について、さらに詳しい情報をお知りになりた い場合は、下記のホームページをご参照ください。 総務省のホームページ http://www.tele.soumu.go.jp/j/sys/ele/index.htm 一般社団法人電波産業会のホームページ http://www.arib-emf.org/index02.html ※ 1 技術基準については、電波法関連省令（無線設備 規則第 14 条の 2 ）で規定されています。 ※ 2 平成 9 年に（旧）郵政省電気通信技術審議会により 答申された「電波防護指針」に規定されています。 ※ 3 携帯電話機本体を側頭部以外でご使用になる場 合の SAR の測定法については、平成 22 年 3 月に国 際規格（ IEC62209-2 ）が制定されました。国の技 術基準については、平成 23 年 10 月に情報通信審 議会より答申されています。 電波ばく露の影響に関する情報として、米国連邦通 信委員会（ FCC ）の基準および欧州における情報を掲 載しています。詳細は「米国連邦通信委員会（ FCC ）の 電波ばく露の影響に関する情報」「欧州における電波 ばく露の影響に関する情報」をご参照ください。 「米国連邦通信委員会（ FCC ）の電波ばく露の 影響に関する情報」 米国連邦通信委員会の指針は、独立した科学機関が 定期的かつ周到に科学的研究を行った結果策定され た基準に基づいています。この許容値は、使用者の年 齢や健康状態にかかわらず十分に安全な値となって います。 携帯電話機から送出される電波の人体に対する影響 は、比吸収率（ SAR: Specific Absorption Rate ）とい う単位を用いて測定します。 FCC で定められている SAR の許容値は、 1.6W/k g となっています。 測定試験は機種ごとに FCC が定めた位置で実施さ れ、下記のとおりに従って身体に装着した場合は 0.23W/k g です。 身体装着の場合：この携帯電話機【 202SHe 】では、一 般的な携帯電話の装着法として身体から 1.5 センチ に距離を保ち携帯電話機の背面を身体に向ける位置 で測定試験を実施しています。 FCC の電波ばく露要 件を満たすためには、身体から 1.5 センチの距離に携 帯電話を固定できる装身具を使用し、ベルトクリッ プやホルスターなどには金属部品の含まれていない ものを選んでください。 上記の条件に該当しない装身具は、 FCC の電波ばく露要 件を満たさない場合もあるので使用を避けてください。 比吸収率（ SAR ）に関するさらに詳しい情報をお知り になりたい場合は下記のホームページを参照してく ださい。 FCC Radio Frequency Safety （英文のみ） http://transition.fcc.gov/oet/rfsafety/ 「欧州における電波ばく露の影響に関する情報」 この携帯電話機【 202SHe 】は無線送受信機器です。本 品は国際指針の推奨する電波の許容値を超えないこ とを確認しています。この指針は、独立した科学機関 である国際非電離放射線防護委員会（ ICNIRP ）が策定 したものであり、その許容値は、使用者の年齢や健康 状態にかかわらず十分に安全な値となっています。 携帯電話機から送出される電波の人体に対する影響 は、比吸収率（ SAR: Specific Absorption Rate ）とい う単位を用いて測定します。携帯機器における SAR の許容値は 2W/k g で、身体に装着した場合の SAR の 最高値は 0.674W/k g です。 SAR 測定の際には、送信電力を最大にして測定する ため、実際に通話している状態では、通常 SAR はより 小さい値となります。これは、携帯電話機は、通信に 必要な最低限の送信電力で基地局との通信を行うよ うに設計され ているためです。 世界保健機関は、 携帯機器の使用に関して、現在の科 学情報では人体への悪影響は確認されていないと表 明しています。また、電波の影響を抑えたい場合に は、通話時間を短くすること、または携帯電話機を頭 部や身体から離して使用することが出来るハンズフ リー用機器の利用を推奨しています。さらに詳しい 情報をお知りになりたい場合には世界保健機関の ホームページをご参照ください。 世界保健機関（英文のみ） http://www.who.int/emf SoftBank 3G 各機種の電波比吸収率（ SAR ） 一覧はこちら http://mb.softbank.jp/mb/support/sar/ 携帯電話機の比吸収率 ※ 1 （ SAR ）について Electromagnetic Safety For body-worn operation, this mobile phone has been tested and meets RF exposure guidelines when used with an accessory containing no metal and positioning the handset a minimum 15 mm from the body. Use of other accessories may not ensure compliance with RF exposure guidelines. CE Declaration of Conformity Hereby, Sharp Telecommunications of Europe Ltd, declares that 202SHe is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. A copy of the original declaration of conformity for each model can be found at the following Internet address: http://www.sharp.co.jp/k-tai/ European RF Exposure Information ■ Your mobile device is a radio transmitter and receiver. It is designed not to exceed the limits for exposure to radio waves recommended by international guidelines. These guidelines were developed by the independent scientific organization ICNIRP and include safety margins designed to assure the protection of all persons, regardless of age and health. The guideline s use a unit of measurement known as the Specific Absorption Rate, or SAR. The SAR limit for mobile devices is 2.0 W/k g and the highest SAR value for this device when tested at the ear was 0.634 W/k g *. As mobile devices offer a range of functions, they can be used in other positions, such as on the body as described in this User Guide**. In this case, the highest tested SAR value is 0.674 W/k g ***. As SAR is measured utilizing the device's highest transmitting power the actual SAR of this device while operating is typically below that indicated above. This is due to …

Text truncated - open the document above for the full version.

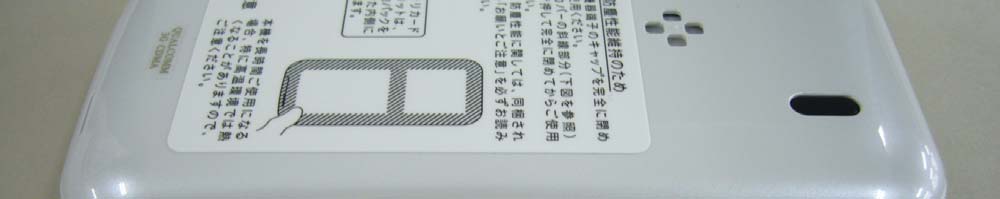

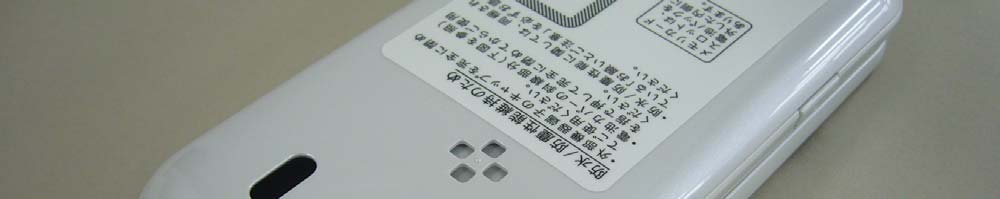

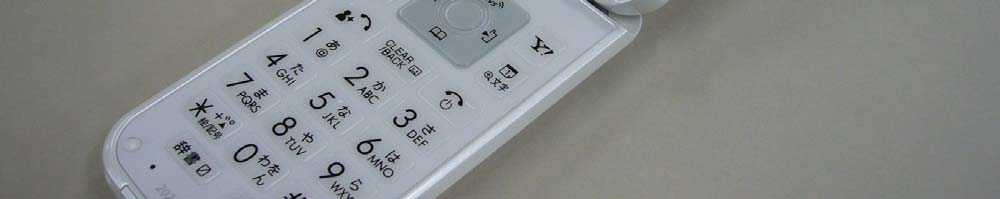

Model Name: 202SHe Photo (External) FCC ID : APYHRO00183 - 1 / 3 - Model Name: 202SHe Photo (External) FCC ID : APYHRO00183 - 2 / 3 - Model Name: 202SHe Photo (External) FCC ID : APYHRO00183 - 3 / 3 -

Model Name: 202SHe Spec Label and Location FCC ID : APYHRO00183 ○Spec Label ①Barcode of IMEI ②IMEI (Production Serial Number) ③Products Code ④Color Name ⑤Production Year & Month ○Location Vendor: SOFTBANK MOBILE Corp. Manufacturer/Applicant: SHARP Co. Caution:Don`t remove this label. Turn off power in aircrafts. FCC ID: APYHRO00183

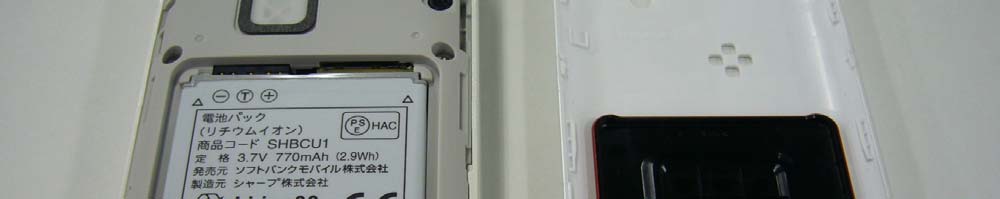

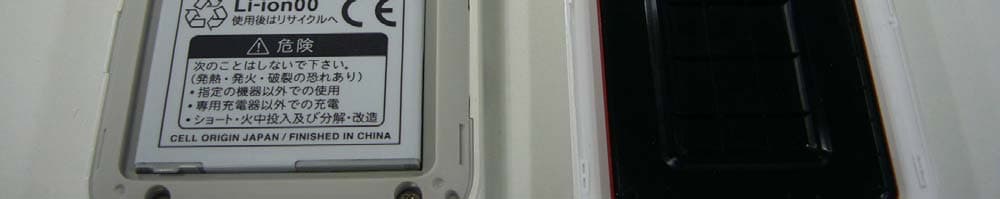

Model Name: 202SHe Photo (Internal) FCC ID : APYHRO00183 1 / 5 Model Name: 202SHe Photo (Internal) FCC ID : APYHRO00183 2 / 5 Model Name: 202SHe Photo (Internal) FCC ID : APYHRO00183 3 / 5 Model Name: 202SHe Photo (Internal) FCC ID : APYHRO00183 4 / 5 Model Name: 202SHe Photo (Internal) FCC ID : APYHRO00183 5 / 5

Model Name: 202SHeFCC ID: APYHRO00183 Anntena Location and Distance FDD I, DCS1800 and PCS1900 FDD VIII and GSM900 Antenna Bluetooth and GPS Antenna 87mm

Test report No. : 4786001221H-D Page : 2 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 CONTENTS PAGE SECTION 1: Customer information ..................................................................................... 3 SECTION 2: Equipment Under Test (E.U.T.) ..................................................................... 3 SECTION 3: Test specification, procedures & results ......................................................... 4 SECTION 4: Operation of E.U.T. during testing ................................................................. 6 SECTION 5: Conducted Emission ......................................................................................... 8 SECTION 6: Radiated Emission ............................................................................................ 9 APPENDIX 1: Data of EMI test ........................................................................................... 10 Conducted Emission ....................................................................................................................... 10 Radiated Emission .......................................................................................................................... 12 APPENDIX 2: Test instruments ........................................................................................... 16 APPENDIX 3: Photographs of test setup............................................................................. 17 Conducted Emission ............................................................................................................................ 17 Radiated Emission .......................................................................................................................... 18 Worst Case Position (Horizontal: Z-axis/ Vertical:Z-axis) ........................................................ 20 Test report No. : 4786001221H-D Page : 3 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 1: Customer information Company Name : SHARP CORPORATION Address : 2-13-1 Iida, Hachihonmatsu, Higashi-Hiroshima City, Hiroshima, 739-0192 Japan Telephone Number : +81-82-420-1827 Facsimile Number : +81-82-420-1572 Contact Person : Hiroyuki Uwatoko SECTION 2: Equipment Under Test (E.U.T.) 2.1 Identification of E.U.T. Type of Equipment : Cellular Phone Model No. : 202SHe Serial No. : Refer to Section 4, Clause 4.2 Receipt Date of Sample : November 22, 2012 Country of Mass-production : Japan Condition of EUT : Production prototype (Not for Sale: This sample is equivalent to mass-produced items.) Modification of EUT : No Modification by the test lab 2.2 Product description Feature of EUT : 202SHe is Dual-band (FDD I/FDD VIII) WCDMA & Tri-band (900/1800/1900) GSM Dual mode Cellular Phone. The EUT has the function that Bluetooth wireless technology interface for establishing contact and transmitting data with certain device. Clock frequency(ies) in the system : CPU: 208MHz (Max) Source oscillation: 26MHz Test report No. : 4786001221H-D Page : 4 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 SECTION 3: Test specification, procedures & results 3.1 Test specification Test Specification : FCC Part 15 Subpart B: 2012, final revised on August 13, 2012 and effective September 12, 2012 Title : FCC 47CFR Part15 Radio Frequency Device Subpart B Unintentional Radiators 3.2 Procedures and results Item Test Procedure Limits Deviation Worst margin Result Conducted emission ANSI C63.4: 2009 7. AC powerline conducted emission measurements Class B N/A [QP] 11.2dB 0.17253MHz, L [AV] 11.3dB 0.17253MHz, L Complied Radiated emission ANSI C63.4: 2009 8. Radiated emission measurements Class B N/A 9.2dB 447.357MHz, Horizontal, QP Complied *Note: UL Japan, Inc’s EMI Work Procedure 13-EM-W0420. 3.3 Addition to standard No addition, exclusion nor deviation has been made from the standard. 3.4 Uncertainty EMI The following uncertainties have been calculated to provide a confidence level of 95% using a coverage factor k=2. Test room (semi- anechoic chamber) Conducted emission (+dB) 150kHz-30MHz No.1 3.5dB No.2 3.6dB No.3 3.6dB No.4 3.6dB Test room (semi- anechoic chamber) Radiated emission (3m*)(+dB) (1m*)(+dB) (0.5m*)(+dB) 9kHz -30MHz 30MHz -300MHz 300MHz -1GHz 1GHz -10GHz 10GHz -18GHz 18GHz -26.5GHz 26.5GHz -40GHz No.1 4.3dB 5.0dB 5.1dB 4.9dB 5.8dB 4.4dB 4.3dB No.2 4.3dB 5.2dB 5.1dB 5.0dB 5.7dB 4.3dB 4.2dB No.3 4.6dB 5.0dB 5.1dB 5.0dB 5.7dB 4.5dB 4.2dB No.4 4.8dB 5.2dB 5.0dB 5.0dB 5.7dB 5.2dB 4.2dB *3m/1m/0.5m = Measurement distance Conducted Emission test The data listed in this test report has enough margin, more than the site margin. Radiated emission test(3m) The data listed in this test report has enough margin, more than the site margin. Test report No. : 4786001221H-D Page : 5 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 3.5 Test Location UL Japan, Inc. Head Office EMC Lab. *NVLAP Lab. code: 200572-0 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 FCC Registration Number IC Registration Number Width x Depth x Height (m) Size of reference ground plane (m) / horizontal conducting plane Other rooms No.1 semi-anechoic chamber 313583 2973C-1 19.2 x 11.2 x 7.7m 7.0 x 6.0m No.1 Power source room No.2 semi-anechoic chamber 655103 2973C-2 7.5 x 5.8 x 5.2m 4.0 x 4.0m - No.3 semi-anechoic chamber 148738 2973C-3 12.0 x 8.5 x 5.9m…

Text truncated - open the document above for the full version.

Test report No. : 4786001221H-D Page : 17 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 APPENDIX 3: Photographs of test setup Conducted Emission Photo 1 Photo 2 Test report No. : 4786001221H-D Page : 18 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Radiated Emission (Below 1GHz) Photo 1 Photo 2 Test report No. : 4786001221H-D Page : 19 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Radiated Emission (Above 1GHz) Photo 1 Photo 2 Test report No. : 4786001221H-D Page : 20 of 20 Issued date : December 7, 2012 FCC ID : APYHRO00183 UL Japan, Inc. Head Office EMC Lab. 4383-326 Asama-cho, Ise-shi, Mie-ken 516-0021 JAPAN Telephone : +81 596 24 8116 Facsimile : +81 596 24 8124 Worst Case Position (Horizontal: Z-axis/ Vertical:Z-axis) X-axis Y-axis Z-axis End of Report
