ARN-CLIMBAXMotion Data Logger

DE WICHTIGE SICHERHEITS- UND PRODUKT- INFORMATIONEN Lesen Sie diese wichtigen Sicherheitshinweise, bevor Sie das Gerät verwenden. Sie enthalten all- gemeine Sicherheitshinweise für Geräte. Beachten Sie die Warnungen und Gefahrenhinwei- se, um zu verhindern, dass Sie oder andere ver- letzt werden und das Gerät beschädigt wird. Der Begriff «Gerät» bezieht sich auf das Produkt und die mit dem Produkt gelieferten Zubehörteile, die mit dem Produkt verwendet werden. Weitere Informationen finden Sie im Benutzer- handbuch, der Lizenzvereinbarung sowie in den Allgemeinen Geschäftsbedingungen in der App oder auf www.mammut.com/legal. Weitere Informationen zu der Verwendung Ihrer persönlichen Daten finden Sie auf www.mammut. com/legal bzw. in der Datenschutzerklärung in der App. WARNUNG Die Nichtbeachtung der Sicherheitswar- nungen und -vorschriften kann schwere Verletzungen zur Folge haben. TECHNISCHE DATEN Entworfen von und hergestellt für: Mammut Sports Group AG, Birren 5, 5703 Seon, Schweiz Abmessungen (L x B x T): 40 mm x 24 mm x 9 mm Gewicht: 11 g Betriebstemperaturbereich: +5 °C ... +35 °C Konnektivität/Bluetooth: BT Low Energy, 1 Mbps / 2 Mbps Frequenz / Sendeleistung: 2,4 GHz / 1 mW (0 dBm) Stromversorgung: integrierter Akku (Lithium Polymer) 3,7 V / 95 mAh USB-Aufladung: 5 V / 40 mA / ca. 2,5 h AKKUWARNUNGEN In diesem Gerät wird ein Lithium-Ionen-Akku (Lithi- um-Polymer, LiPo) verwendet, der für den Anwender unzugänglich ist und nicht ausgetauscht werden darf. Öffnen Sie das Gerät nicht und versuchen Sie nicht den Akku zu entfernen. Ein Missachten dieser Richtlinien kann zur Verkürzung der Lebensdauer des Akkus oder zu Schäden am Ge- rät, zu Feuer, chemischen Verätzungen, Auslaufen des Elektrolyt und/oder Verletzungen führen. Das Gerät darf nicht geöffnet, verändert, zerlegt, durchbohrt oder beschädigt werden. Das Gerät darf Feuer, Explosionen und anderen Gefah- renquellen nicht ausgesetzt werden. KORREKTE ENTSORGUNG VON ALTGERÄTEN (ELEKTROSCHROTT) Die Substanzen in dem Gerät können bei unsachge- FR INFORMATIONS IMPORTANTES RELATIVES À LA SÉCURITÉ ET AU PRODUIT IT INFORMAZIONI IMPORTANTI SULLA SICUREZZA E SUL PRODOTTO ES INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD Y PRODUCTOS JP 重要:安全の手引きおよび製品情報 NO VIKTIG PRODUKTINFORMASJON OM SIKKERHET SV VIKTIG SÄKERHETS- OCH PRODUKT- INFORMATION CS DŮLEŽITÉ INFORMACE O BEZPEČNOSTI A VÝROBKU SL POMEMBNE VARNOSTNE INFORMACIJE IN PODATKI O IZDELKU PL WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I PRODUKTU RU ВАЖНЫЕ СВЕДЕНИЯ О БЕЗОПАСНОСТИ И ИНФОРМАЦИЯ О ПРОДУКТЕ DE WICHTIGE SICHERHEITS- UND PRODUKT- INFORMATIONEN EN IMPORTANT SAFETY AND PRODUCT INFORMATION mässer Entsorgung schädlich für die Umwelt oder Ihre Gesundheit sein. Das Gerät muss getrennt vom norma- len Hausmüll und gemäss den örtlichen Gesetzen und Vorschriften entsorgt oder wiederverwertet werden. Entsorgung: Diese Kennzeichnung auf dem Produkt, den Zubehörteilen oder der Dokumentation weist darauf hin, dass das Produkt und die elekt- ronischen Zubehörteile wie z. B. Ladegerät, USB-Kabel nicht mit anderem Hausmüll ent- sorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte ge- trennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, dass Alt- gerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zu- ständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umwelt- freundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsver- trags vor. Dieses Produkt und elektronische Zubehör- teile dürfen nicht zusammen mit anderem Gewerbe- müll entsorgt werden. GERÄTEWARNUNGEN Halten Sie das Gerät fern von Hitzequellen, Feuer oder Umgebungen mit hohen Temperaturen. Lagern Sie das Gerät nicht unter direkter Sonneneinstrahlung in einem Fahrzeug. Verwenden und Laden Sie das Gerät nicht ausserhalb der angegebenen Betriebstempera- turen. Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Laden Sie das Gerät nur mit einem zugelassenen La- dekabel und ausschliesslich an zertifizierten USB-La- debuchsen. Bringen Sie die Ladebuchse und andere Anschlüsse nicht mit leitenden Materialien in Kontakt, dies kann zu einem Kurzschluss führen. Laden Sie das Gerät nicht, wenn es nass ist und entfernen Sie das Ladekabel, wenn das Gerät vollständig geladen ist. Verwenden Sie das Gerät nicht, wenn es heiss oder warm ist und legen Sie es ab. Das Gerät enthält Magnete und kann zur Interferenz mit anderen Geräten führen. Wenn Sie einen Herz- schrittmacher oder andere elektronische Implantate haben, lassen Sie sich vor der Benutzung von Ihrem Arzt beraten. Halten Sie das Gerät fern von Defibrilla- toren, Kreditkarten, Uhren und sonstigen magnetemp- findlichen Geräten. Verwenden Sie das Gerät nicht in einem Dampfbad oder einer Sauna und setzten Sie es keinem starken Rauch oder Qualm aus. Verwenden Sie das Gerät in Bereichen mit hohen Konzentrationen an Staub oder Partikeln ausschliesslich im mitgelieferten Armband. Verwenden Sie zur Reinigung des Gerätes keine ag- gressiven Scheuermittel, Chemikalien oder Lösungs- mittel. Reinigen Sie das Armband nur mit lauwarmem Wasser. Der Tracker selbst kann zur Reinigung abge- spült werden. Es ist darauf zu achten, dass das Wasser aus den Schlitzen und der Ladebuchse des Gerätes ge- klopft wird. Versuchen Sie nicht Öffnungen und Schlit- ze mit einem spitzen Gegenstand zu reinigen, dies zerstört die Membran und somit die Wasserdichtheit des Gerätes. Lassen Sie die Ladebuchse vollständig trocknen, bevor Sie das Gerät laden. Tragen Sie das Gerät nicht in der Gesässtasche und setzen Sie das Gerät keinen heftigen Stössen aus. Verwenden Sie das Gerät nicht neben Geräten oder Anlagen die Funkfrequenzen ausgeben, wie z. B. L…

Text truncated - open the document above for the full version.

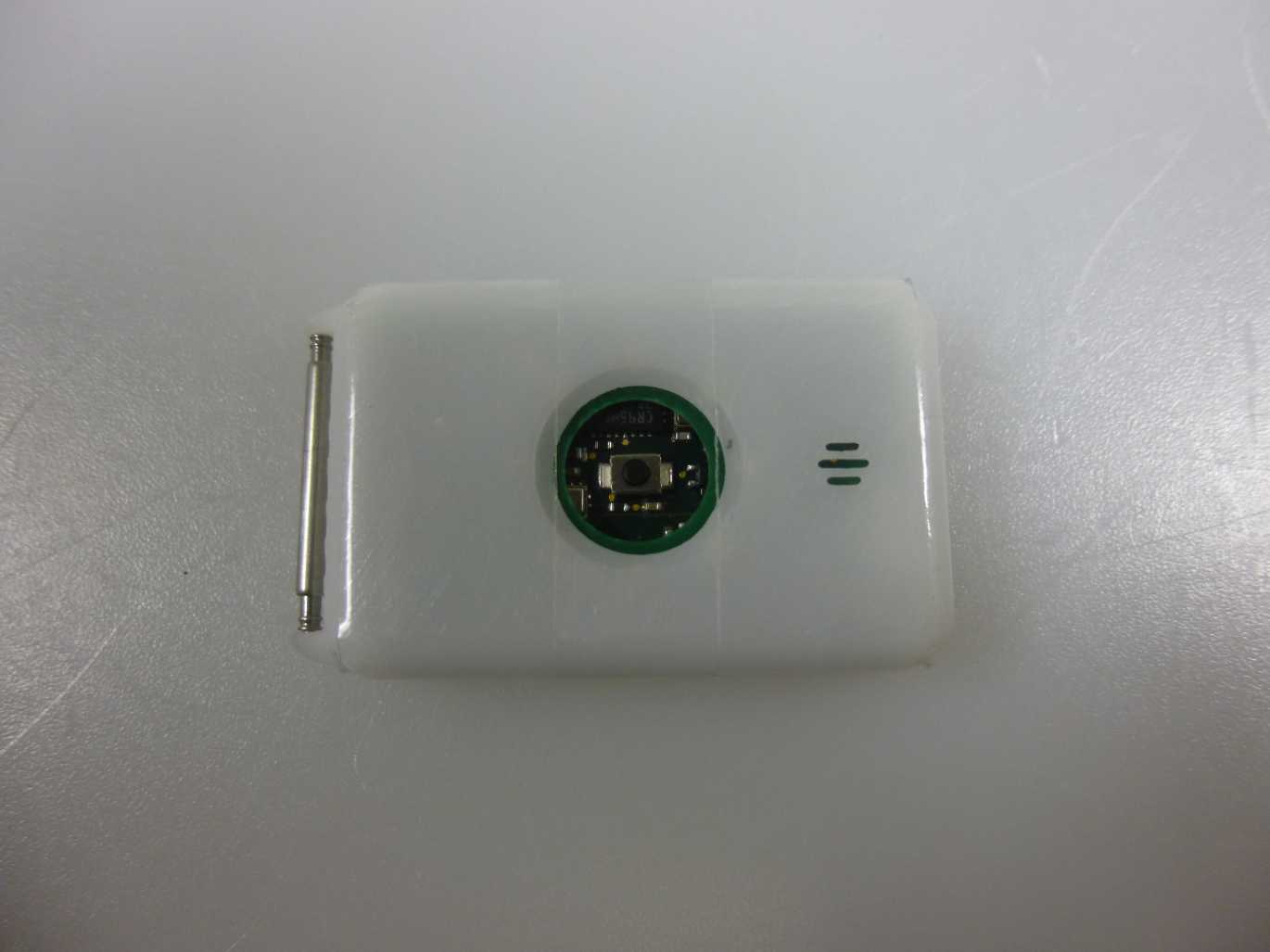

Annex A 1-8797/19-01-01_AnnexA External photos of the Equipment Under Test This addendum is electronically signed and valid without handwritten signature. For verification of the electronic signatures, the public keys can be requested at the testing laboratory. Document authorized: Mihail Dorongovskij Lab Manager Radio Communications & EMC CTC advanced GmbHUntertuerkheimer Str. 6-10 66117 Saarbruecken / Germany Phone: +49 681 5 98 - 0 Fax: +49 681 5 98 - 9075 web: ctcadvanced.com e-mail: [email protected] Photos Photo 1: EUT front side view Photo 2: EUT back side view 2019-10-22Document No. 1-8797/19-01-01_AnnexA2/5 Photo 3: EUT left side view Photo 4: EUT right side view 2019-10-22Document No. 1-8797/19-01-01_AnnexA3/5 Photo 5: EUT bottom side view Photo 6: EUT top side view 2019-10-22Document No. 1-8797/19-01-01_AnnexA4/5 Document history VersionApplied changesDate of release initial release2019-10-22 - END OF DOCUMENT - 2019-10-22Document No. 1-8797/19-01-01_AnnexA5/5

Mammut Climbax Label.docx 12.12.2019 muku Page 1 / 1 Mammut Climbax Label Top View Bottom View

Annex B 1-8797/19-01-01_AnnexB Internal photos of the Equipment Under Test This addendum is electronically signed and valid without handwritten signature. For verification of the electronic signatures, the public keys can be requested at the testing laboratory. Document authorized: Mihail Dorongovskij Lab Manager Radio Communications & EMC CTC advanced GmbHUntertuerkheimer Str. 6-10 66117 Saarbruecken / Germany Phone: +49 681 5 98 - 0 Fax: +49 681 5 98 - 9075 web: ctcadvanced.com e-mail: [email protected] Photos Photo 1: EUT cover removed Photo 2: PCB 1, front side view 2019-10-22Document No. 1-8797/19-01-01_AnnexB2/6 Photo 3: PCB 1, back side view Photo 4: PCB 2, front side view 2019-10-22Document No. 1-8797/19-01-01_AnnexB3/6 Photo 5: Back cover removed Photo 6: Battery 2019-10-22Document No. 1-8797/19-01-01_AnnexB4/6 Photo 7: PCB 2, back side view 2019-10-22Document No. 1-8797/19-01-01_AnnexB5/6 Document history VersionApplied changesDate of release initial release2019-10-22 - END OF DOCUMENT - 2019-10-22Document No. 1-8797/19-01-01_AnnexB6/6

BNetzA - CAB - 02/21 - 102 D - P L - 1 2 0 7 6 - 0 1 - 0 3 SAR Test exclusion documentation according to FCC KDB 447498, RSS-102 Report identification number: 1-8797/19-01-11 Exclusion (FCC_ISED) contains the module with the following certification numbers FCC ID ARN-CLIMBAX ISED number 8038A-CLIMBAX HVIN (Hardware Version Identification Number) 7600.0052 PMN (Product Marketing Name) Mammut Climbax FVIN (Firmware Version Identification Number) 0.3 HMN (Host Marketing Name) -/- This report is electronically signed and valid without handwriting signature. For verification of the electronic signatures, the public keys can be requested at the testing laboratory. Document authorised: Alexander Hnatovskiy Marco Scigliano Lab Manager Testing Manager Radio Communications & EMC Radio Communications & EMC Test report no.: 1-8797/19-01-11 © CTC advanced GmbH Page 2 of 2 EUT technologies: Technologies: Max. rated power: (AVG) Max. gain: Min. pathloss: Bluetooth LE Declared: max 0 dBm 0 dBi 0 dB (if applicable) RFID at 13.56 MHz )* 40.9 dBμV/m @ 3m (EIRP) -- -- NOTE: For Bluetooth LE test results see CTC advanced test report 1-8797/19-01-04 )* RFID is exempt from routine evaluation, see CTC advanced report 1-8797/19-01-07 for detailed measurement results SAR test exclusion according to KDB447498 (General RF Exposure Guidance v06) Equation from Chapter 4.3.1: Standalone SAR test exclusion considerations page 11 and ff. (1) Standalone SAR test exclusion for 100 MHz to 6 GHz at test separation distances ≤ 50mm ( Threshold 1-g;10-g ) × d seperation / f 0.5 where Threshold 1-g;10-g is 3 for 1-g; 7.5 for 10-g d seperation is the min. test separation distance; 5mm is used if the distance is less f is the RF channel transmit frequency The table below gives the calculated maximal power that could be used for source based time averaged conducted or radiated power, adjusted for tune up tolerance. If this is at or below the calculated value the DUT is exempted from SAR evaluation. frequency d separation Powerlimit [MHz] [mm] [mW] [dBm] [mW] 2450.00 5 3 9.58 0.00 1.00 yes Threshold 1-g Exclusion P max-declared SAR test exclusion according to RSS-102 Issue 5 Section 2.5.1/Table 1 The table below gives the calculated maximal power that could be used for source based time averaged conducted or radiated power, adjusted for tune up tolerance. If this is at or below the calculated value the DUT is exempted from SAR evaluation. frequency d separation Powerlimit [MHz] [mm] [mW] [dBm] [mW] 2450.00 5 1 g 4.00 0.00 1.00 yes tissue volume P max-declared Exclusion The limits above are defined for body worn application and therefore cover all use cases.

BNetzA - CAB - 02/21 - 102 TEST REPORT Test report no.: 1-8797/19-01-04 Testing laboratory Applicant CTC advanced GmbH Untertuerkheimer Strasse 6 – 10 66117 Saarbruecken / Germany Phone: + 49 681 5 98 - 0 Fax: + 49 681 5 98 - 9075 Internet: http://www.ctcadvanced.com e-mail: [email protected] Accredited Testing Laboratory: The testing laboratory (area of testing) is accredited according to DIN EN ISO/IEC 17025 (2005) by the Deutsche Akkreditierungsstelle GmbH (DAkkS) The accreditation is valid for the scope of testing procedures as stated in the accreditation certificate starting with the registration number: D-PL-12076-01. Mammut Sports Group Birren 5 5703 Seon / SWITZERLAND Phone: Contact: Michael Vollmer e-mail: [email protected] Phone: +41 62 769 83 80 Manufacturer Mammut Sports Group Birren 5 5703 Seon / SWITZERLAND Test standard/s FCC - Title 47 CFR Part 15 FCC - Title 47 of the Code of Federal Regulations; Chapter I; Part 15 - Radio frequency devices RSS - 247 Issue 2 Digital Transmission Systems (DTSs), Frequency Hopping Systems (FHSs) and Licence - Exempt Local Area Network (LE-LAN) Devices For further applied test standards please refer to section 3 of this test report. Test Item Kind of test item: Motion Data Logger Model name: Mammut Climbax FCC ID: ARN-CLIMBAX ISED: 8038A-CLIMBAX Frequency: DTS band 2400 MHz to 2483.5 MHz Technology tested: Bluetooth ® LE Antenna: Integrated antenna Power supply: 5.0 V DC by battery Temperature range: +5°C to +35°C This test report is electronically signed and valid without handwritten signature. For verification of the electronic signatures, the public keys can be requested at the testing laboratory. Test report authorized: Test performed: p.o. Marco Bertolino Mihail Dorongovskij Lab Manager Lab Manager Radio Communications & EMC Radio Communications & EMC Test report no.: 1-8797/19-01-04 © CTC advanced GmbH Page 2 of 57 1 Table of contents 1 Table of contents ............................................................................................................................................. 2 2 General information ......................................................................................................................................... 4 2.1 Notes and disclaimer ............................................................................................................................ 4 2.2 Application details ................................................................................................................................ 4 2.3 Test laboratories sub-contracted ......................................................................................................... 4 3 Test standard/s, references and accreditations .............................................................................................. 5 4 Test environment ............................................................................................................................................. 6 5 Test item .......................................................................................................................................................... 6 5.1 General description ............................................................................................................................... 6 5.2 Additional information .......................................................................................................................... 6 6 Sequence of testing ......................................................................................................................................... 7 6.1 Sequence of testing radiated spurious 9 kHz to 30 MHz ..................................................................... 7 6.2 Sequence of testing radiated spurious 30 MHz to 1 GHz .................................................................... 8 6.3 Sequence of testing radiated spurious 1 GHz to 18 GHz ..................................................................... 9 6.4 Sequence of testing radiated spurious above 18 GHz ....................................................................... 10 7 Description of the test setup.......................................................................................................................... 11 7.1 Shielded semi anechoic chamber ....................................................................................................... 12 7.2 Shielded fully anechoic chamber ........................................................................................................ 13 7.3 Radiated measurements > 18 GHz ...................................................................................................... 14 7.4 AC conducted ...................................................................................................................................... 15 7.5 Shielded fully anechoic chamber ........................................................................................................ 16 7.6 Conducted measurements Bluetooth system .................................................................................... 17 8 Measurement uncertainty .............................................................................................................................. 18 9 Summary of measurement results ................................................................................................................ 19 10 Additional comments ................................................................................................................................. 20 11 Measurement results.................................................................................................................................. 21 11.1 System gain ..................................................................................................................................... 21 11.2 Power spectral density ..........…

Text truncated - open the document above for the full version.

Measurement Results 1-8797/19-01-04_Annex_MR_A_1 Test logging This addendum is electronically signed and valid without handwritten signature. For verification of the electronic signatures, the public keys can be requested at the testing laboratory. Document authorized: Mihail Dorongovskij Lab Manager Radio Communications & EMC CTC advanced GmbHUntertuerkheimer Strasse 6-10 66117 Saarbruecken / Germany Phone: +49 681 5 98 - 0 Fax: +49 681 5 98 - 9075 web: ctcadvanced.com e-mail: [email protected] Table of Content IUT Summary3 1. Common2G4 Peak Output Power conducted 3MHz_3MHz ~ BT LE 1 Msps4 2. FCC Part 15.247 Maximum Peak Conducted Output Power DTS ~ BT LE 1 Msps8 3. FCC Part 15.247 Bandwidth 6dB DTS ~ BT LE 1 Msps15 4. FCC Part 15.247 Peak Power Spectral Density DTS ~ BT LE 1 Msps19 5. FCC Part 15.247 Bandwidth 99PCT-20dB ~ BT LE 1 Msps23 6. FCC Part 15.247 TX Spurious Conduced ~ BT LE 1 Msps30 7. FCC Part 15.247 Restricted Band Edge Conducted Peak DTS ~ BT LE 1 Msps34 8. FCC Part 15.247 Maximum Peak Conducted Output Power DTS ~ BT LE 2 Msps37 9. FCC Part 15.247 Bandwidth 6dB DTS ~ BT LE 2 Msps44 10. FCC Part 15.247 Peak Power Spectral Density DTS ~ BT LE 2 Msps48 11. FCC Part 15.247 Bandwidth 99PCT-20dB ~ BT LE 2 Msps52 12. FCC Part 15.247 TX Spurious Conduced ~ BT LE 2 Msps59 13. FCC Part 15.247 Restricted Band Edge Conducted Peak DTS ~ BT LE 2 Msps63 Document No. 1-8797/19-01-04_Annex_MR_A_12/65 IUT Summary IUT DEFINITION & Common settings Manufacturer Mammut Sports Group AG Type Mammut Climbax Serial No. | Setup No.9 | 1.0 SW Version | HW Version 0.3 |3 Comment 1 | 2 | Tlow | Tmid | Thigh [°C] 5 | 20 | 35 Vlow | Vmid | Vhigh [V] @Imax [A] 4.4 | 5.0 | 5.25 @1 Auto Control enabled Power Supply | Climatic BoxNo | No Antenna Gain [dBi]0 Additional Path Loss [dB]0.5 IUT Common Settings BT Low Energy Intermodulation Value N3 Image Freq. Low | Mid | High [MHz]0 | 0 | 0 Power Class2 1 Mbps supportedTrue | TXpayload 255 | RXpayload 255 2 Mbps supportedTrue | TXpayload 255 | RXpayload 255 Longrange S8 supportedFalse | TXpayload 255 | RXpayload 255 Longrange S2 supportedFalse | TXpayload 255 | RXpayload 255 Signaling Settings USB_RS232 | TWO | 19 | B19K | None | S1 | None | On Signaling RF Settings RF1com | 0 | 0 | On | User InteractionNo Switch Matrix & Pathcompensation enabledYes Document No. 1-8797/19-01-04_Annex_MR_A_13/65 1. Common2G4 Peak Output Power conducted 3MHz_3MHz ~ BT LE 1 Msps Test References TC Start18.10.2019 13:19:51 System Version1.0.0.21 Test SpecificationNone Test Method Class / TC Version / TC IDTC_VM_Common2G4_Peak_Output_Power_Conducted_3MHz_3MHz_V01 Version: 0.0.1 | TCID_Common2G4_1 My DescriptionPeak Output Power conducted 3MHz/3MHz - BT LE 1 Msps Add. Information Test Parameter Technology to testBT LE 1 Msps Antenna Port used1 Temperaturemid Voltagemid Frequency low to testTrue | Freq [MHz] 2402 Frequency mid to testTrue | Freq [MHz] 2440 Frequency high to testTrue | Freq [MHz] 2480 Switched PathIUT - SignalingUnit - SpectrumAnalyzer Devices in useSigBT: Rohde&Schwarz,CMW,1201.0002k75/100683,3.7.70 | SA: Rohde&Schwarz,FSV-30,1321.3008K30/103809,3.40 Document No. 1-8797/19-01-04_Annex_MR_A_14/65 Test at TX 2402 MHz RESULT: DTM Connection check Test DescriptionLower LimitUpper LimitMeasuredUnitVerdict Connection result-----------PASS READ SA SETTINGS: RefLevel [dBm] | RefLevelOffset [dB] | InpAtt [dB]8.30 | 10.29 | 15 Start [MHz] | Stop [MHz]2399.500 | 2404.500 RBW [MHz] | VBW [MHz]3.000000 | 3.000000 Detector | TraceModePOS | MAXH Sweep: Time [ms] | Count | Points per Section | Type1000 | 10 | 1001 | SWE RESULT: TC_VM_Common2G4_Peak_Output_Power_Conducted_3MHz_3MHz_V01 Test DescriptionLower LimitUpper LimitMeasuredUnitVerdict Peak Power-------1.66dBmInformation Peak Power------0.682339mWInformation Frequency at Peak------2402.305MHzInformation Plot_Common2G4 Peak Output Power conducted 3MHz_3MHz ~ BT LE 1 Msps_18102019_132016.png Document No. 1-8797/19-01-04_Annex_MR_A_15/65 Test at TX 2440 MHz RESULT: DTM Connection check Test DescriptionLower LimitUpper LimitMeasuredUnitVerdict Connection result-----------PASS READ SA SETTINGS: RefLevel [dBm] | RefLevelOffset [dB] | InpAtt [dB]7.16 | 10.41 | 15 Start [MHz] | Stop [MHz]2437.500 | 2442.500 RBW [MHz] | VBW [MHz]3.000000 | 3.000000 Detector | TraceModePOS | MAXH Sweep: Time [ms] | Count | Points per Section | Type1000 | 10 | 1001 | SWE RESULT: TC_VM_Common2G4_Peak_Output_Power_Conducted_3MHz_3MHz_V01 Test DescriptionLower LimitUpper LimitMeasuredUnitVerdict Peak Power-------2.79dBmInformation Peak Power------0.526017mWInformation Frequency at Peak------2439.815MHzInformation Plot_Common2G4 Peak Output Power conducted 3MHz_3MHz ~ BT LE 1 Msps_18102019_132045.png Document No. 1-8797/19-01-04_Annex_MR_A_16/65 Test at TX 2480 MHz RESULT: DTM Connection check Test DescriptionLower LimitUpper LimitMeasuredUnitVerdict Connection result-----------PASS READ SA SETTINGS: RefLevel [dBm] | RefLevelOffset [dB] | InpAtt [dB]7.32 | 10.46 | 15 Start [MHz] | Stop [MHz]2477.500 | 2482.500 RBW [MHz] | VBW [MHz]3.000000 | 3.000000 Detector | TraceModePOS | MAXH Sweep: Time [ms] | Count | Points per Section | Type1000 | 10 | 1001 | SWE RESULT: TC_VM_Common2G4_Peak_Output_Power_Conducted_3MHz_3MHz_V01 Test DescriptionLower LimitUpper LimitMeasuredUnitVerdict Peak Power-------2.63dBmInformation Peak Power------0.545758mWInformation Frequency at Peak------2479.84MHzInformation Plot_Common2G4 Peak Output Power conducted 3MHz_3MHz ~ BT LE 1 Msps_18102019_132114.png TEST FINISHED General Verdict18.10.2019 13:21:14 / RT: 82 sPASS Document No. 1-8797/19-01-04_Annex_MR_A_17/65 2. FCC Part 15.247 Maximum Peak Conducted Output Power DTS ~ BT LE 1 Msps Test References TC Start18.10.2019 13:21:18 System Version1.0.0.21 Test SpecificationFCC Part 15.247 Test MethodDTS: KDB 558074 D01 V05 - Chapter 8.3.1.1 RBW ≥ DTS Bandwidth Class / TC Version / TC IDTC_VM_FCC15247_Maximum_Peak_Conducted_Output_Power_DTS_V01 Version: 0.0.1 | TCID_FCC15247_3 My Descrip…

Text truncated - open the document above for the full version.

Annex D 1-8797/19-01-01_AnnexD Setup photos of the Equipment Under Test This addendum is electronically signed and valid without handwritten signature. For verification of the electronic signatures, the public keys can be requested at the testing laboratory. Document authorized: Mihail Dorongovskij Lab Manager Radio Communications & EMC CTC advanced GmbHUntertuerkheimer Str. 6-10 66117 Saarbruecken / Germany Phone: +49 681 5 98 - 0 Fax: +49 681 5 98 - 9075 web: ctcadvanced.com e-mail: [email protected] Photos Photo 1: EUT at the anechoic chamber Photo 2: EUT at the anechoic chamber 2019-10-22Document No. 1-8797/19-01-01_AnnexD2/7 Photo 3: EUT at the anechoic chamber Photo 4: EUT at the anechoic chamber 2019-10-22Document No. 1-8797/19-01-01_AnnexD3/7 Photo 5: EUT at the anechoic chamber Photo 6: EUT at the anechoic chamber 2019-10-22Document No. 1-8797/19-01-01_AnnexD4/7 Photo 7: EUT at the semi-anechoic chamber Photo 8: EUT at the semi-anechoic chamber 2019-10-22Document No. 1-8797/19-01-01_AnnexD5/7 Photo 9: AC conducted emission test setup 2019-10-22Document No. 1-8797/19-01-01_AnnexD6/7 Document history VersionApplied changesDate of release initial release2019-10-22 - END OF DOCUMENT - 2019-10-22Document No. 1-8797/19-01-01_AnnexD7/7
