BEJHSTND-3271-LLCD Monitor

Não deixe de ler a seção Cuidados importantes antes de utilizar o produto. Mantenha o Guia do usuário em um local de fácil acesso, para futuras consultas. Observe a etiqueta colada na tampa de trás e passe essas informações ao revendedor quando solicitar manutenção. L200hx Monitor LCD 1600 x 900@60Hz Resolução Ideal: Resolución óptima Optimum Resolution: (c) 2011 Hewlett-Packard Development Company, L.P. First Edition, February 2011. 50,8cm 20,0” Guia do Usuário Guía del Usuario User Guide N o olvide leer la sección Precauciones importantes antes de utilizar el producto. Conserve el guía del usuário en un sitio accesible como referencia para el futuro. Consulte la etiqueta que aparece en la parte posterior del disco y facilite la información que aparece a su distribuidor cuando necesite algún servicio. Make sure to read the Important Precautions before using the product. Keep the User's Guide in an accessible place for future reference. See the label attached on the product and give the information to your dealer when you ask for service. Important Precautions NOTE THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV INTRERFERENCE CAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS EQUIPMENT.SUCH MODIFICATIONS COULD VOID THE USER'S AUTHORITY NOTE This epuipment has been tested and found to comply with the limits for a class B digital device,pursuant to part 15 of the FCC Rules.These limits are designed to provide reasonable protection against harmful interference in a residential installation.This equipment generates,uses and can radiate radio frequency cause harmful interference to radio communications.However,there is no guarantee that interference will not occur in a particular installation.If this which can be determined by turning the equipment off and on,the user is encouraged to try to correct the interference by one or more of the following measures: -Reorient or relocate the receiving antenna. -Increase the separation between the equipment and the receiver. -Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. energy and,if not installed and used in accordance with the instructions,may equipment does cause harmful interference to radio or television reception, TO OPERATE THE EQUIPMENT. -Consult the dealer or an experienced radio/TV technician for help. A3 E01 Cuidados importantes Português Este aparelho foi projetado e produzido para assegurar sua segurança pessoal. No entanto, o uso indevido pode provocar choque elétrico ou incêndio. Para permitir a operação correta de todas as proteções incorporadas neste monitor, observe as seguintes regras básicas para instalação, uso e manutenção. Segurança Use somente o cabo elétrico fornecido com o aparelho. Caso seja utilizado outro cabo elétrico, que não o fornecido pelo fabricante, verifique se ele é apro- vado pelos padrões nacionais aplicáveis. Se o cabo de alimentação estiver com algum tipo de problema, entre em contato com o fabricante ou com o fornecedor de serviço autorizado mais próximo para substituí-lo. O cabo de alimentação é utilizado como o dispositivo principal de desconexão. Depois da instalação, verifique se o acesso à tomada é fácil. Somente use o monitor com uma das fontes de alimentação indicadas nas espe- cificações deste manual ou listadas no monitor. Caso não tenha certeza do tipo de fonte de alimentação que possui em casa, consulte o revendedor. Tomadas de corrente alternada sobrecarregadas e cabos de extensão são peri- gosos. Assim como o são cabos de alimentação desfiados e conectores quebra- dos, que podem provocar incêndio ou choque elétrico. Procure um técnico de manutenção para troca. Para evitar incêndio ou riscos: Sempre DESLIGUE o monitor quando deixar o recinto por um período longo. Nunca deixe o monitor LIGADO quando sair de casa. Não deixe que crianças joguem objetos dentro das aberturas do gabinete do monitor. Algumas partes internas possuem voltagens perigosas. Não acrescente acessórios que não tenham sido projetados para este monitor. Se não pretender utilizar o monitor durante um longo período de tempo, desligue-o da tomada elétrica. Em caso de trovoada, nunca toque no cabo elétrico nem no cabo do sinal, pois pode ser muito perigoso. Pode provocar choques elétricos. Para evitar ferimentos pessoais: Não coloque o monitor em uma prateleira inclinada, a menos que esteja seguro. Somente use suportes recomendados pelo fabricante. Não deixe cair objetos nem exerça impacto sobre o produto. Não atire brin- quedos ou objetos na tela do produto. Não abra o monitor: Nenhuma peça pode ser manuseada pelo usuário. Há voltagens perigosas, até quando estiver desligado. Se o monitor não estiver funcionando adequadamente, entre em contato com o revendedor. Instalação Não deixe que nada fique ou passe sobre o cabo de alimentação e não co- loque o monitor em lugares onde o cabo esteja sujeito a danos. Cuidados importantes NUNCA: Bloqueie as aberturas de ventilação localizadas na parte inferior colocando o monitor em cima de camas, sofás, tapetes etc. Posicione o monitor em uma instalação embutida a menos que haja ventilação apropriada. Cubra as aberturas com panos ou qualquer outro tipo de material. Coloque o monitor próximo ou sobre um aquecedor ou outra fonte de calor. Não esfregue ou bata a tela de LCD em nada rígido uma vez que pode arranhá-lo, estragá-lo ou danificá-lo permanentemente. Não pressione a tela de cristal líquido com o dedo durante um longo período porque pode resultar em fantasmas na imagem. Alguns defeitos de ponto podem aparecer como manchas vermelhas, verdes ou azuis na tela. No entanto, isso não terá nenhum impacto ou efeito no desem- penho do monitor. Se possível, use a resolução recomendada para obter uma melhor qualidade de imagem no monitor de cristal líquido. Caso seja usado em um modo diferente da resolução recomendada, algumas imagens escaladas ou processadas podem ser exibidas. Entretanto, essa é uma característica do painel de cristal líqu…

Text truncated - open the document above for the full version.

E11T/P(Novatek) Block diagram Flash ROM 3.3V Crystal 14.318MHz Analog (R/G/B) ub Flash ROM Crystal SPI Analog (R/G/B) D-Su Vcc I-D DVI(TMDS) Flash ROM (EDID) ADC Scaler SSC L V D SL V D S Vcc5V DVI DVI(TMDS) Module EEPROM (EDID) TMDS RX MCU LVDS TX NT68660 LPB 33V 5V OSD 1600*900@60Hz 108MHz 20” (Scaler) LPB 3 . 3V olKey 1.8V Key0 Regulator Regulator Contro Key1P_LED Key0 Key1 P_LED A_DIM LED drive LED Panel LED B+ PWM_DIM WLED_EN

AHTHORIZATION LETTER LG Electronics USA FCC ID: BEJHSTND-3271-L Date: Nov 18, 2011 To whom it may concern: We, the undersigned, hereby authorize Cerpass Technology (Suzhou) Co., Ltd. of China to act on our behalf, as our agent, in the following matters related to the FCC approval of our products: report submittal, related correspondence, the signing of all documents relating to these matters, and any other lawful activity necessary to obtain such certification. Any act carried out by Cerpass Technology (Suzhou) Co., Ltd. within the scope of this authorization shall have the same effects as our own. This authorization shall expire 2 weeks from original data. If you have any questions regarding the authorization, please don’t hesitate to contact me. Thank you. Yours Sincerely, Christopher/ Sr. Manager LG Electronics USA

LG Electronics USA Date: Nov 18, 2011 Federal Communications Commission Authorization and Evaluation Division FCC ID: BEJHSTND-3271-L Confidentiality Request Pursuant to Sections 0.457 and 0.459 of the Commission’s Rules, the Applicant hereby requests confidential treatment of information accompanying this Application as outlined below: 1 Schematics 2 Operational Description The above materials contain trade secrets and proprietary information not customarily released to the public. The public disclosure of these matters might be harmful to the Applicant and provide unjustified benefits to its competitors. The Applicant understands that pursuant to Rule 0.457, disclosure of this Application and all accompanying documentation will not be made before the date of the Grant for this application. Sincerely, Christopher/ Sr. Manager LG Electronics USA

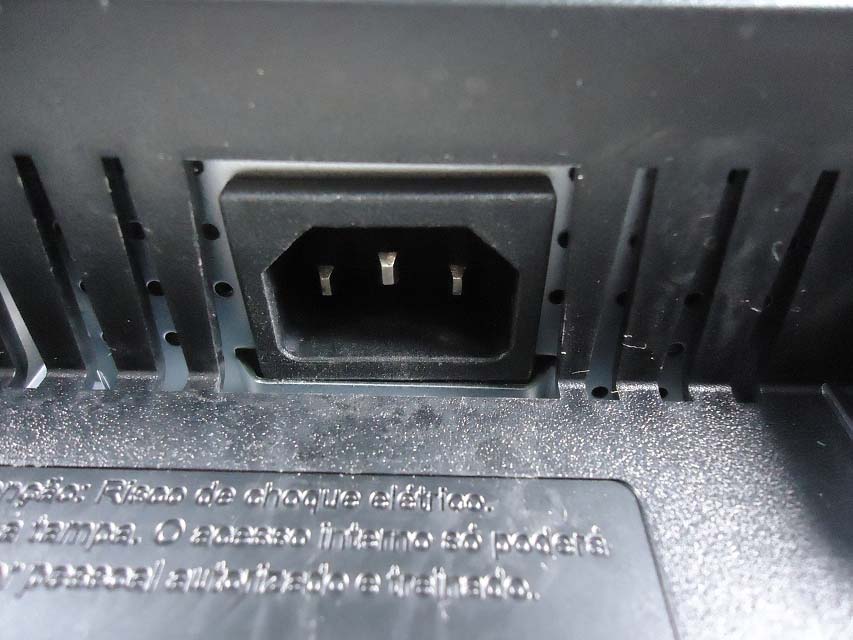

LCD Monitor (Model name: HSTND-3271-L) Exterior Photograph:

LCD Monitor (Model name: HSTND-3271-L) FCC ID Position: FCC ID

by C.N.P.J.: 01.166.372/0001-55 Made in Brazil A1A81-60001 E1941S-PN ( L185x ) AC 100-240V~50/60Hz 0.8A BRG1WWZZZZ HSTND-3251-L JULY 2011 BEJHSTND-3251-L SPARE No.: 665234-001 Hewlett-Packard Brasil Ltda Av. José Luiz Mazzali, 360 Galpão B - Parte 1 Bairro Residencial Burck - Louveira - SP MEZ62594235 by C.N.P.J.: 01.166.372/0001-55 Made in Brazil A1A82-60001 E2041S - PN ( L200x ) AC 100-240V~50/60Hz 1.0A BRG1WWZZZZ HSTND-3261-L JULY 2011 BEJHSTND-3261-L SPARE No.: 665235-001 MEZ62594235 Hewlett-Packard Brasil Ltda Av. José Luiz Mazzali, 360 Galpão B - Parte 1 Bairro Residencial Burck - Louveira - SP by C.N.P.J.: 01.166.372/0001-55 Made in Brazil A1A83-60001 E2011P-BN ( L200hx ) AC 100-240V~50/60Hz 1.0A BRG1WWZZZZ HSTND-3271-L JULY 2011 BEJHSTND-3271-L SPARE No.: 665236-001 MEZ62594238 Hewlett-Packard Brasil Ltda Av. José Luiz Mazzali, 360 Galpão B - Parte 1 Bairro Residencial Burck - Louveira - SP

LCD Monitor (Model name: HSTND-3271-L) Inside photo:

CERPASS TECHNOLOGY (SUZHOU)CO., LTD Report No.: SEFD1111055 Cerpass Technology (Suzhou) Co., Ltd Issued Date : Nov 15, 2011 TEL: +86-512-6917-5888 FAX: +86-512-6917-5666 Page No. : 1 of 19 FCC TEST REPORT According to 47 CFR, Part 2, Part 15 and CISPR PUB. 22 Applicant : LG Electronics USA Address : 1000 Sylvan Avenue Englewood Cliffs New Jersey United States Equipment : LCD Monitor Model No. : HSTND-3271-L FCC ID : BEJHSTND-3271-L ‚ The test result refers exclusively to the test presented test model / sample. ‚ Without written approval of Cerpass Technology Corp. the test report shall not be reproduced except in full. ‚ The test report must not be used by the clients to claim product certification approval by NVLAP or any agency of the Government. CERPASS TECHNOLOGY (SUZHOU)CO., LTD Report No.: SEFD1111055 Cerpass Technology (Suzhou) Co., Ltd Issued Date : Nov 15, 2011 TEL: +86-512-6917-5888 FAX: +86-512-6917-5666 Page No. : 2 of 19 Contents 1. Summary of Test Procedure and Test Result ........................................................................................... 5 2. Test Configuration of Equipment under Test ............................................................................................ 6 2.1. Manufacturer ................................................................................................................................... 6 2.2. Feature of Equipment under Test .................................................................................................... 6 2.3. Test Manner ..................................................................................................................................... 6 2.4. Description of Support Unit ............................................................................................................. 7 2.5. General Information of Test ............................................................................................................. 8 2.6. Measurement Uncertainty ............................................................................................................... 8 3. Test of Conducted Emission ...................................................................................................................... 9 3.1. Test Limit ......................................................................................................................................... 9 3.2. Test Procedures ............................................................................................................................... 9 3.3. Typical test Setup .......................................................................................................................... 10 3.4. Measurement equipment ............................................................................................................... 10 3.5. Test Result and Data ...................................................................................................................... 11 4. Test of Radiated Emission ........................................................................................................................ 13 4.1. Test Limit ....................................................................................................................................... 13 4.2. Test Procedures ............................................................................................................................. 14 4.3. Typical test Setup .......................................................................................................................... 14 4.4. Measurement equipment ............................................................................................................... 15 4.5. Test Result and Data (30MHz ~ 1000MHz) ................................................................................... 16 4.6. Test Result and Data (1000MHz ~ 18000MHz) ............................................................................. 18 CERPASS TECHNOLOGY (SUZHOU)CO., LTD Report No.: SEFD1111055 Cerpass Technology (Suzhou) Co., Ltd Issued Date : Nov 15, 2011 TEL: +86-512-6917-5888 FAX: +86-512-6917-5666 Page No. : 3 of 19 History of this test report „ ORIGINAL. … Additional attachment as following record: Attachment No. Date Description CERPASS TECHNOLOGY (SUZHOU)CO., LTD Report No.: SEFD1111055 Cerpass Technology (Suzhou) Co., Ltd Issued Date : Nov 15, 2011 TEL: +86-512-6917-5888 FAX: +86-512-6917-5666 Page No. : 4 of 19 FCC TEST REPORT According to 47 CFR, Part 2, Part 15 and CISPR PUB. 22 Applicant : LG Electronics USA Address : 1000 Sylvan Avenue Englewood Cliffs New Jersey United States Equipment : LCD Monitor Model No. : HSTND-3271-L FCC ID : BEJHSTND-3271-L I HEREBY CERTIFY THAT : The measurements shown in this test report were made in accordance with the procedures given in ANSI C63.4 – 2003 and the energy emitted by this equipment was passed CISPR PUB. 22 and FCC Part 15 in both radiated and conducted emission class B limits. Testing was carried out on Nov 13, 2011 at Cerpass Technology Corp. Signature Miro Chueh/ Technical director CERPASS TECHNOLOGY (SUZHOU)CO., LTD Report No.: SEFD1111055 Cerpass Technology (Suzhou) Co., Ltd Issued Date : Nov 15, 2011 TEL: +86-512-6917-5888 FAX: +86-512-6917-5666 Page No. : 5 of 19 1. Summary of Test Procedure and Test Result Test Item Normative References Test Result Conducted Emission ANSI C63.4-2003 FCC Part 15 Subpart B PASS Radiated Emission ANSI C63.4-2003 FCC Part 15 Subpart B PASS CERPASS TECHNOLOGY (SUZHOU)CO., LTD Report No.: SEFD1111055 Cerpass Technology (Suzhou) Co., Ltd Issued Date : Nov 15, 2011 TEL: +86-512-6917-5888 FAX: +86-512-6917-5666 Page No. : 6 of 19 2. Test Configuration of Equipment under Test 2.1. Manufacturer Hewlett-Packard Company. 11445 Compaq Center Drive West Houston, TX 77070, U.S.A. 2.2. Feature of Equipment under Test LCD Monitor Model No: HSTND-3271-L DVI Cable Shielded, 1.5m VGA Cable Shielded,…

Text truncated - open the document above for the full version.

LCD Monitor (Model name: HSTND-3271-L) Test Photograph: Front View of Conducted Emission Test Back View of Conducted Emission Test Front View of Radiated Emission Test (30MHz ~ 1000MHz) Back View of Radiated Emission Test (30MHz ~ 1000MHz) Front View of Radiated Emission Test (1000MHz ~ 18000MHz) Back View of Radiated Emission Test (1000MHz ~ 18000MHz)
