ME9BASESTATIONPrice Check Basestation Transmitter

Continuum Technology Corporation
Price Check Basestation Transmitter - FCC ID ME9BASESTATION - Continuum Technology Corporation
Click to zoom

Application Details

Equipment Class
DSS - Part 15 Spread Spectrum Transmitter
Date of Grant
Aug 24, 1998
Application Purpose
Original Equipment
Date of Application
Jul 06, 1998
Equipment Note
Price Check Basestation Transmitter
Frequency Range
906.00000000 - 924.00000000
Company
Continuum Technology Corporation
Country
United States

Documents & Files

Select a file to view

Cover Letter(s)

โ†—
โ†—
โ†—
โ†—
โ†—
โ†—
โ†—

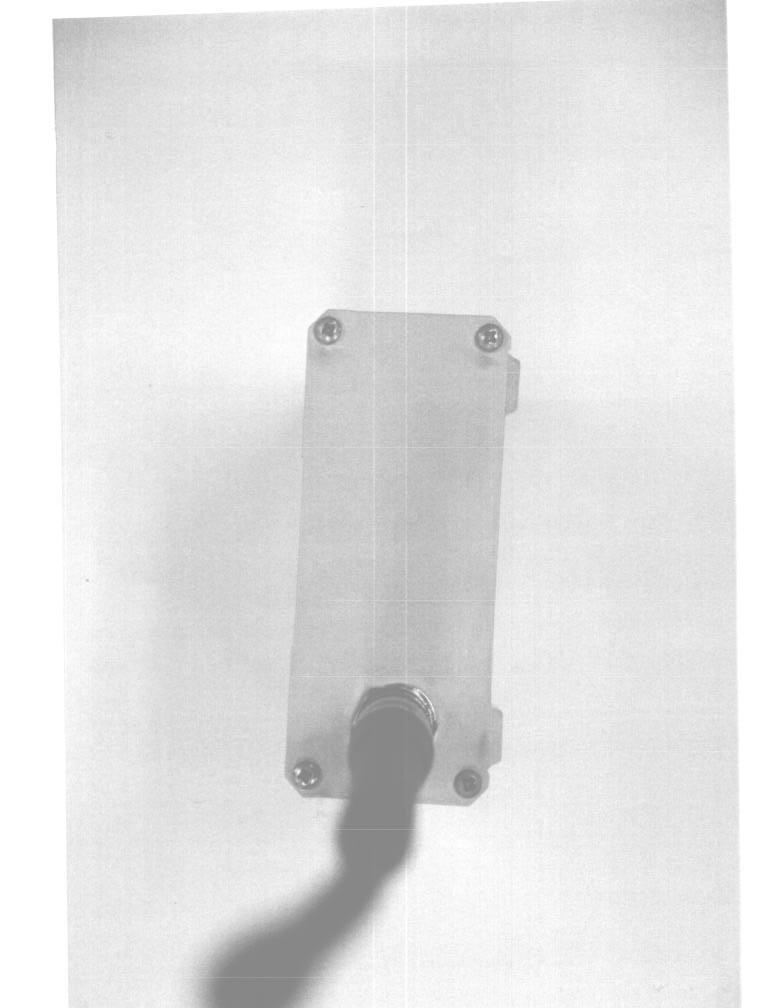

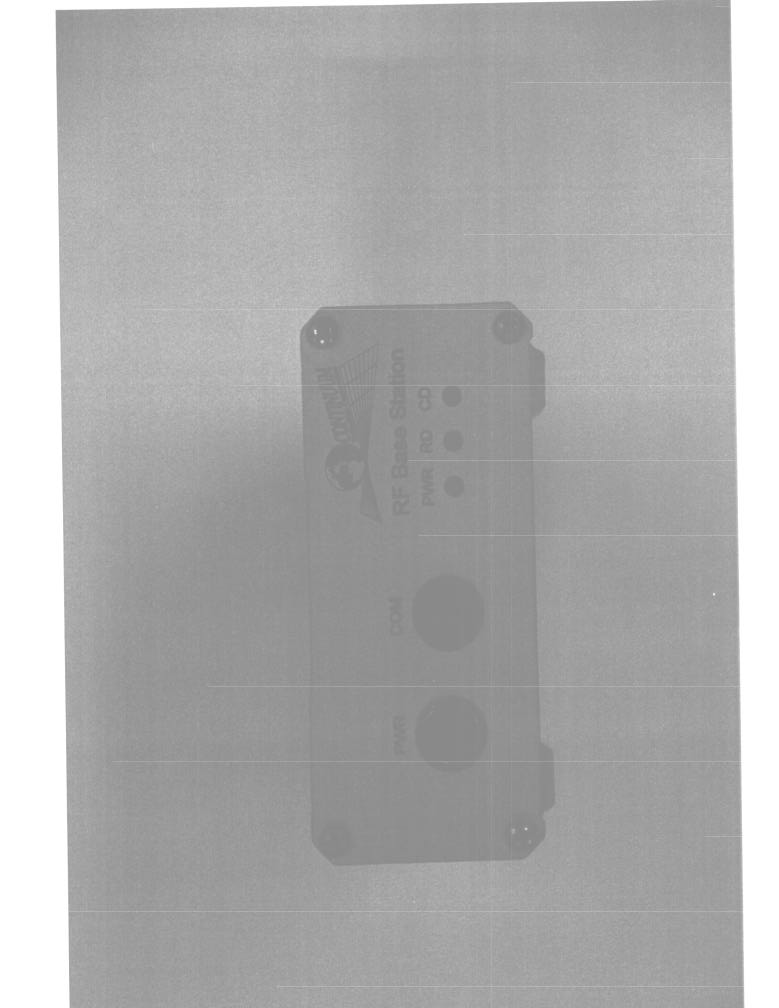

External Photos

โ†—

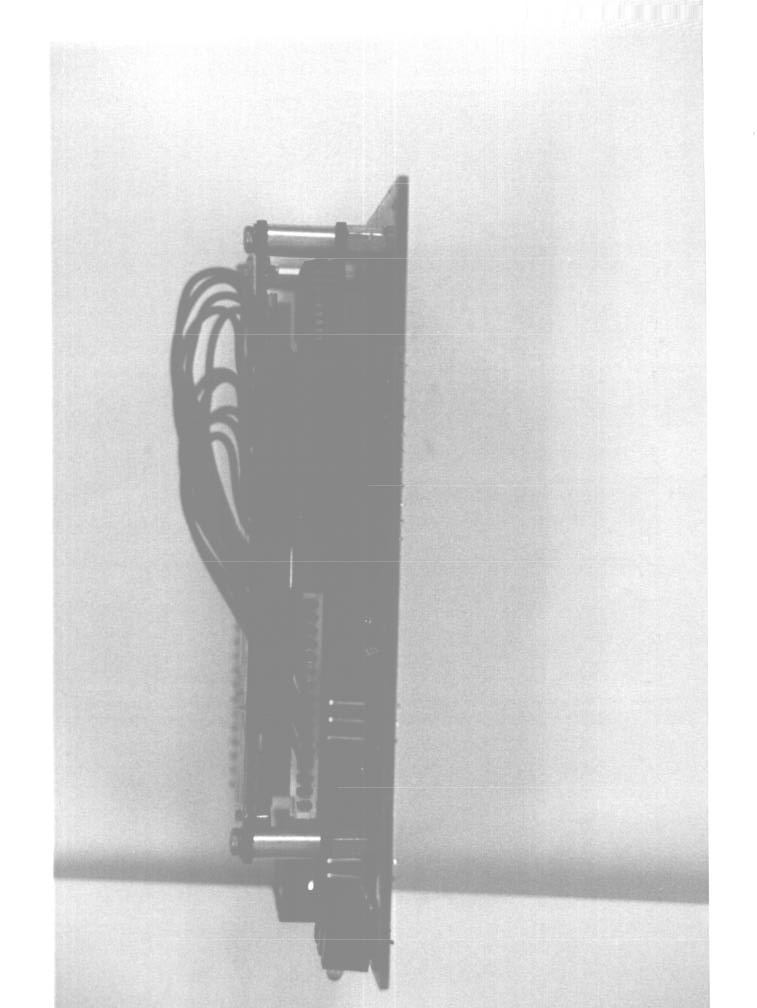

Internal Photos

โ†—

Operational Description

โ†—
โ†—
โ†—
โ†—
โ†—
โ†—
โ†—

RF Exposure Info

โ†—

Test Setup Photos

โ†—

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

RF Exposure Info

July 7, 1998 Federal Communications Commission Equipment Authorization Division 7435 Oakland Mills Road Columbia, MD 21046 Subject: Maximum Permissible Exposure calculations for FCC ID: ME9BASESTATION To whom it may concern, Continuum is submitting a low power transmitter for the Basestation portion of their Price Check System. The unit has a low power frequency hopping spread spectrum radio operating in the 902 - 928 MHz range with a radiated output power of 331mW. For an Isotropic radiator the surface area of a sphere can be used to determine the area over which the transmitter energy is radiated. Surface area of a sphere = 4*ฮ *radius 2 In the case where there is antenna gain, the worst case energy density is increased by the antenna gain. The exposure level can be calculated as follows for the 0.0 dBi antenna gain: MPE distance = (output power*duty cycle*10(antenna gain/10)/(4*ฮ *Exposure Limit (mW/cm 2 ) 1/2 For the 0.0 dBi Dipole Antenna ME9BASESTATION MPE distance = (331 mW*.04*1.0/4*3.14*1) 1/2 = 1.02 cm = 0.4 in If you have any questions please do not hesitate to call me. Sincerely, Chris Byleckie Technical Director Electronic Compliance Laboratories

Test Setup Photos

A709012.DOC55 APPENDIX H SET- UP PHOTOGRAPHS A709012.DOC56 FCC 15.209 Radiated Emissions FCC 15.207 Conducted Emissions A709012.DOC57 FCC 15.247 Conducted RF FCC 15.205 Restricted Band

Contact Information

Applicant

Brian Langford(Engineer)

Technical Contact

electronic compliance laboratorieschris byleckie
[email protected]408-7474-1490

1249 birchwood drive ยท sunnyvale, California ยท United States

Non-Technical Contact

electronic compliance laboratorieschirs byleckie
[email protected]408-7474-1490

Test Firm

Electronic Compliance LaboratoriesChip Matheny
[email protected]408-747-1490

Technical Specifications

#Rule PartsFrequency RangePower Output
1-906 MHz - 924 MHz331.00 mW
Confidentiality
Long Term
