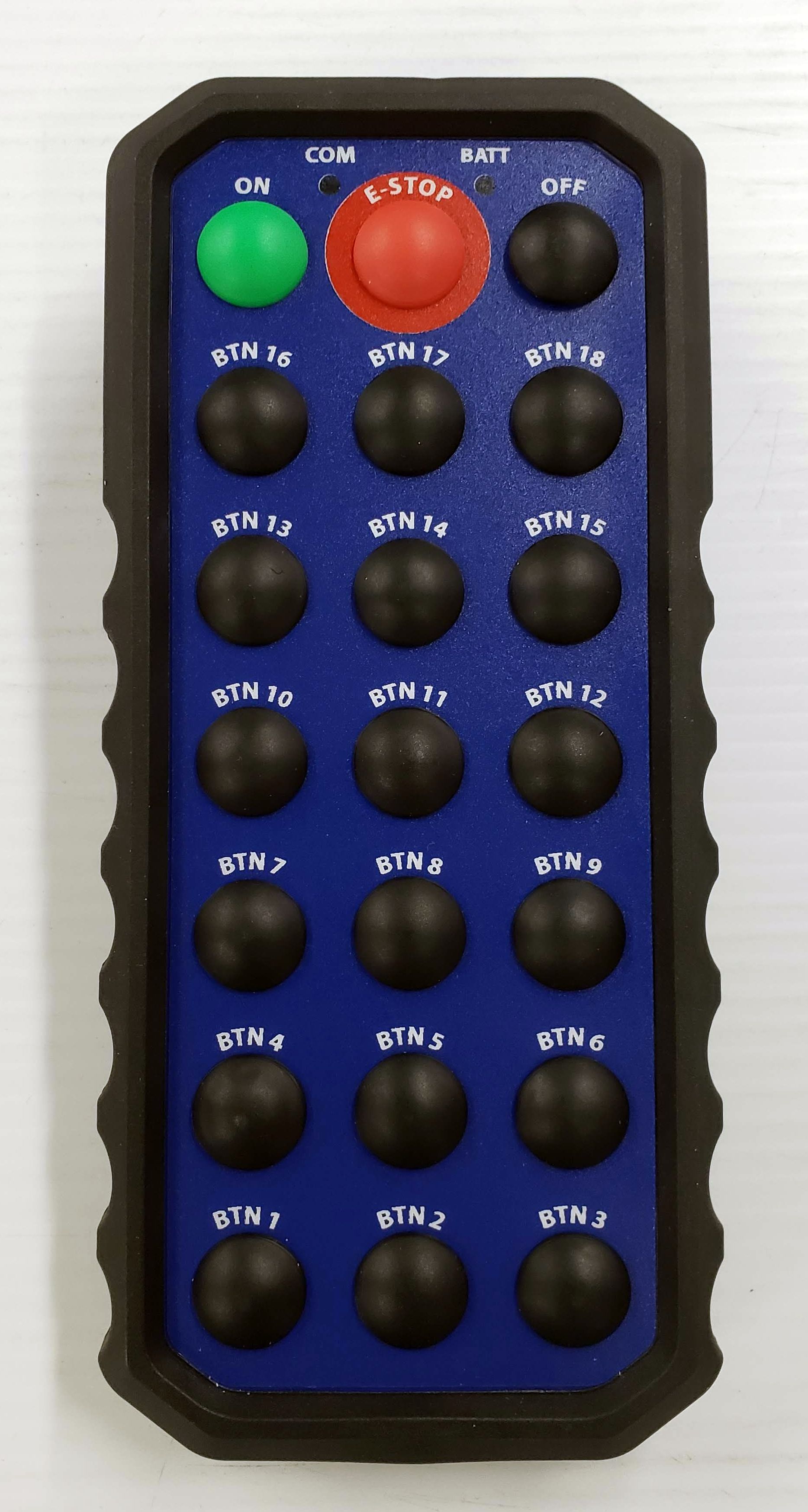

UM-19-016 1 2/16/2021 PROCÉDURE D’INSTALLATION ET D’OPÉRATION PORTATIF RANGER II 1 À 21 FONCTIONS RADIO TÉLÉCOMMANDÉES RÉVISION 2.2 CE MANUEL DOIT ÊTRE GARDER DANS LE CAMION À TOUT TEMPS UM-19-016 2 2/16/2021 Nous vous remercions d’avoir acheté ce produit. BASE Engineering Inc. s'ingénie à améliorer, de façon continue, ses produits et services. La rétroaction et commentaires des clients sont une partie importante de ce processus. Nous serons ravis de vous écouter, si vous avez des suggestions pour l’amélioration de ce produit, de ce document ou du service que nous offrons. Nous vous prions de nous contacter aux numéros ci-dessous: Steve A. Belyea - Président 1-800-924-1010 1-506-635-2280 1-506-635-2281 fax [email protected] ATTENTION: le boitier du récepteur/relais n’est pas autorisé pour utilisation dans des endroits hasardeux. L’installation doit être faite par un électricien certifié dans une zone non hasardeuse loin de tout explosive ou reserves gazeuses, canalisations, tuyaux, ou fixations valves dangereuses. UM-19-016 3 2/16/2021 Règles et conformités FCC Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe A, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'instructions, peut provoquer des interférences nuisibles aux communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur devra corriger les interférences par une ou plusieurs des méthodes suivantes: 1) Réorienter ou déplacer l’antenne réceptrice; 2) Augmenter la distance entre l’équipement et le récepteur; 3) Brancher l’équipement sur un circuit différent de celui sur lequel le récepteur est branché; 4) Consulter le détaillant ou un technicien expérimenté en radio/ television. FCC Partie 15.105 UM-19-016 4 2/16/2021 Avertissement sur l'exposition aux RF de Santé Canada Cet appareil est conforme au Code de sécurité de Santé Canada. Le programme d'installation de cet appareil doit veiller à ce que le rayonnement RF ne soit pas émis au-delà des exigences de Santé Canada. Des informations peuvent être obtenues à: http://www.hc-sc.gc.ca/ewh-semt/pubs/radiation/radio_guide- lignes_direct/index-fra.php Innovation, Sciences et Développement économique Canada et Conformité L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : 1) L’appareil ne doit pas produire de brouillage; 2) L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. CAN ICES-3(A)/NMB-3(A) UM-19-016 5 2/16/2021 AVERTISSEMENTS DU PRODUIT NOUS VOUS PRIONS DE LIRE AVANT TOUTE OPÉRATION OU INSTALLATION D’UN SYSTÈME BASE Les solénoïdes pneumatiques, utilisés pour le contrôle des valves internent du réservoir, doivent être connectés à la même source d’aire pour le(s) interrupteur(s) d’arrêt d’urgence exigé(s) par la DOT. À la suite de l’activation de la télécommande radio pour la fonction d’arrêt d’urgence, l’opérateur doit fermer l’interrupteur manuel de la valve interne avant de réinitialiser le système BASE. Le non-respect de cette précaution peut provoquer la réouverture automatique et inintentionnelle des valves internes avec la réinitialisation du système. Les systèmes connectés directement à la source d’électricité, ont toute fonction contrôlée à distance et opérationnels quand le véhicule est en route. Un conducteur (ou passager) peut activer accidentellement la télécommande, causant l’activation involontaire de la fonction Arrêt d’Urgence, causant ainsi l’arrêt immédiat du moteur du camion. Les systèmes doivent être bien sécurisé pour éviter les utilisations indésirable. UN ARRÊT INVOLONTAIRE DU MOTEUR LORSQUE LE VÉHICULE EST EN MOTION PEUT CAUSER DES BLESSURES GRAVES OU LA MORT. Ne jamais essayer de réparer la PTO d’en dessous le châssis quand le moteur tourne ou quand vous portez l’appareil de télécommande radio. Toute valve ouverte doit être fermée avant de la réinitialisation du système pour éviter l’ouverture automatique et accidentelle des valves avec la réinitialisation de l’arrêt d’urgence. NE PAS CONNECTER LA TERRE DU CHÂSSIS À AUCUNE DES CHARGES ÉLECTRIQUES DES MOTEURS D’ENROULEURS DE TUYAUX QUAND LE CIRCUIT DE POLARITÉ RÉVERSIBLE TÉLÉCOMMANDÉ EST UTILISÉ. LES DEUX CÂBLES DOIVENT ÊTRE CONNECTÉS DIRECTEMENT AU CONTRÔLEUR COMME INDIQUÉ DANS LE SCHÉMA DU SYSTÈME FOURNI. UM-19-016 6 2/16/2021 AVERTISSEMENTS DU PRODUIT (CONTINUE) NE JAMAIS VOUS METTRE SOUS LE CAMION AVEC LE MOTEUR EN MARCHE ET NE JAMAIS UTILISER L’APPAREIL TÉLÉCOMMANDÉ POUR ACTIVER LA PTO ALORS QUE VOUS TRAVAILLEZ OU MAINTENIR LA pto D’EN DESSOUS LE CAMION. L’APPAREIL TÉLÉCOMMANDÉ EST POUR USAGE SOUS LA SEULE CONDITION DONT L’OPÉRATEUR EST SOUS AUCUN RISK DE BLESSURE PAR LA MACHINE. UN USAGE ACCIDENTEL DE LA TÉLÉCOMMANDE ALORS QUE VOUS TRAVAILLEZ SUR LE CAMION PEUT ENTRAINER DES BLESSURES SÉRIEUSES OU LA MORT. Ne pas mélanger différents types de batteries ou des batteries usagées avec des nouvelles. Des modifications non autorisées à un système BASE ou une utilisation indésirable d’un système BASE peut annuler la guarentie du fabricant du produit. Ceci peut inclure, mais n’est pas limite à, le perçage des trous dans les boitiers des produits de BASE, l’ajoute d’interrupteurs auxiliaires ou leurs contournements, le changement de la procédure d’installation, la modification de la configuration de l’antenne, ou des changements au fonctionnement électronique ou mécanique. U…

Text truncated - open the document above for the full version.

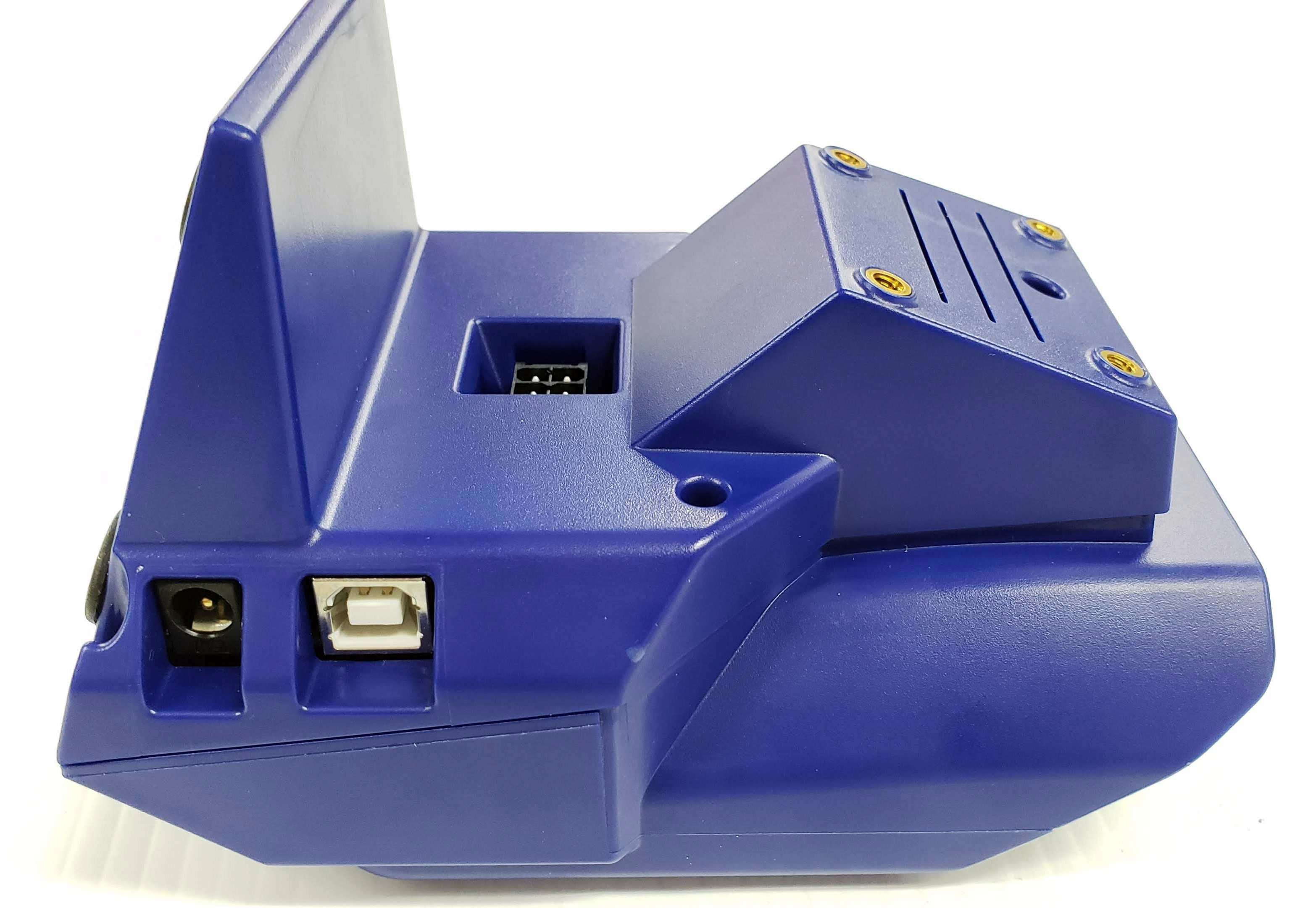

UM-19-016 1 2/16/2021 INSTALLATION AND OPERATION PROCEDURES RANGER II HANDHELD 1 TO 21 FUNCTION RADIO REMOTE CONTROL Revision 2.2 THIS MANUAL SHOULD BE KEPT IN THE TRUCK ALL THE TIME UM-19-016 2 2/16/2021 Thank you for purchasing this product. BASE Engineering Inc. strives to continuously improve its products and services. Customer feedback is an important part of this process. If you have suggestions for the improvement of this product, this document or the services we provide, we would like to hear from you. Please contact us at the numbers listed below: Steve A. Belyea - President 1-800-924-1010 1-506-635-2280 1-506-635-2281 fax [email protected] WARNING: The receiver/relay enclosure unit is NOT approved for use in hazardous locations. Installation must be carried out by a qualified electrician in a non-hazardous zone well removed from any explosive or dangerous gas supply, piping, hoses or valve fittings. UM-19-016 3 2/16/2021 FCC Rules and Compliance This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference by one or more of the following methods: 1) Reorient or relocate the receiving antenna. 2) Increase the separation between the equipment and receiver. 3) Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. 4) Consult the dealer or an experienced radio/TV technician for help. FCC Part 15.105 UM-19-016 4 2/16/2021 Health Canada RF Exposure Warning This device complies with Health Canada’s Safety Code. The installer of this device should ensure that RF radiation is not emitted in excess of Health Canada’s requirement. Information can be obtained at http://www.hc-sc.gc.ca/ewh-semt/pubs/radiation/radio_guide- lignes_direct/index-eng.php Innovation, Science and Economic Development Canada and Compliance This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: 1) This device may not cause interference. 2) This device must accept any interference, including interference that may cause undesired operation of the device. CAN ICES-3(A)/NMB-3(A) UM-19-016 5 2/16/2021 PRODUCT WARNINGS PLEASE READ BEFORE OPERATING OR INSTALLING ANY BASE SYSTEM Air solenoids used to control the tank internal valves should be connected to the same air supply for the DOT required MANUAL Emergency Stop switch(es). Following activation of the radio remote Emergency Stop feature, the operator MUST first close the manual internal valve switch prior to resetting the BASE system. Failure to do this may result in the internal valve(s) automatically and unintentionally reopening with system reset. Systems wired ‘hot’ to power when the vehicle is in motion have ALL remote functions still operable. A driver (or passenger) may accidentally activate the remote control, unintentionally causing the Emergency Stop feature to activate and the truck’s engine to stop instantly. Systems must be properly interlocked to prevent unintended use. AN UNINTENTIONAL ENGINE SHUT DOWN WHILE THE VEHICLE IS IN MOTION MAY RESULT IN SERIOUS INJURY OR DEATH. Never attempt to perform PTO repairs from under chassis while engine is running or while wearing radio remote control device. All open valves must be closed prior to system reset to prevent the valve from automatically and unintentionally reopening with Emergency Stop reset. DO NOT CONNECT CHASSIS GROUND TO EITHER OF THE HOSE REEL MOTOR ELECTRICAL LEADS WHEN USING A REMOTE CONTROL POLARITY REVERSE CIRCUIT. BOTH LEADS MUST BE CONNECTED DIRECTLY TO THE CONTROLLER AS SHOWN IN THE SUPPLIED SYSTEM DRAWINGS. UM-19-016 6 2/16/2021 PRODUCT WARNINGS CONT’D NEVER GO UNDER A TRUCK WITH THE ENGINE RUNNING AND NEVER USE THE REMOTE CONTROL DEVICE TO ACTIVATE THE PTO WHEN WORKING ON OR SERVICING THE PTO FROM UNDER THE TRUCK. THE REMOTE CONTROL DEVICE IS INTENDED TO BE USED ONLY WHEN THE OPERATOR IS NOT AT RISK OF BEING INJURED BY THE MACHINE. AN UNINTENTIONAL USE OF REMOTE WHILE WORKING ON THE TRUCK MAY RESULT IN SERIOUS INJURY OR DEATH. Do not mix different brands of batteries or used and new batteries. Unauthorized modifications to any BASE system or any unintended uses of BASE systems may void the manufacturer’s warranty for the product. This may include, but is not limited to, drilling holes in BASE product enclosures, adding auxiliary or bypass switches, changes to installation procedures, modifications to antennae configurations, or changes to the electronic or mechanical workings of the system. UM-19-016 7 2/16/2021 TABLE OF CONTENTS Product Warnings..................................................5 Ranger II Handheld Components...............................8 Ranger II Handheld Overview...................................9 Brake Interlock Alarm ............................................11 Charging Cradle Specification .................................11 System Pairing/Dedication......................................13 System Operation..................................................14 Systems with ON/OFF Feature....................... 14 Systems without ON/OFF Feature................... 14 Handheld Battery Charging............................15 Maintenance................................................16 Troubleshooting....................................................17 Warranty and Return Procedures..................…

Text truncated - open the document above for the full version.

600 Rothesay Avenue Saint John, New Brunswick Canada, E2H 2H1 Tel: (506) 635-2280 Fax: (506) 635-2281 Email: [email protected] BASE Authorization February 10, 2021 – Saint John, NB, CANADA. The following individuals have authorization to sign documents on the behalf of BASE Engineering: Stephen Belyea (President & CEO), Toby Bourque (Vice President Operations) and Jill Harvey (Controller). Christina Desjardins, PEng Production Engineering Manager

LABEL LOCATION

Choose Scandinavian trust www.nemko.com KDB 447498 D01 General RF Exposure Guidance v06 (October 23, 2015) 1. Declaration of RF exposure compliance for exemption from routine evaluation limits FCC ID: N8KASKZ21A Product name: ASK Ranger II Model number: ASKZ2100HH Manufacturer: Base Engineering Inc. 4.3.1. Standalone SAR test exclusion considerations: During normal operation, user extremities can come within 20 cm of the internal antenna and therefore product is considered as “Portable”. The 1-g and 10-g SAR test exclusion thresholds for 100 MHz to 6 GHz at Test separation distances ≤ 50 mm are determined by: [(max. power of channel, including tune-up tolerance, mW) ÷ (min. test separation distance, mm)] × [ √ 퐹(퐺퐻푧)] ≤ 3.0 for 1-g SAR, and ≤ 7.5 for 10-g extremity SAR, where • F(GHz) is the RF channel transmit frequency in GHz • Power and distance are rounded to the nearest mW and mm before calculation • The result is rounded to one decimal place for comparison The test exclusions are applicable only when the minimum test separation distance is ≤ 50 mm, and for transmission frequencies between 100 MHz and 6 GHz. When the minimum test separation distance is < 5 mm, a distance of 5 mm according to section 4.1(f) is applied to determine SAR test exclusion Calculation based on the above formula: Separation Distance = 5 mm Conducted Output Power = 67.23 dBμV/m − 95.23 dB = −28 dBm = 0.0016 mW Frequency = 0.43386 MHz Calculation = (0.0016÷5)× √ 0.43386 = 0.000213193 < 3 The calculation is below the threshold, therefore the product exempt from the SAR test requirements 2. Attestation ATTESTATION: I attest that the testing was performed or supervised by me; that the test measurements were made in accordance with the above-mentioned departmental standard(s), and that the radio equipment identified in this application has been subject to all applicable test conditions specified in the departmental standards and all of the requirements of the standards have been met. Signature: Date: February 3, 2021 Name: Andrey Adelberg, Senior Wireless/EMC Specialist FCC SAR Exemption per KDB 447498

www.nemko.com Nemko Canada Inc., a testing laboratory, is accredited by the Standards Council of Canada. The tests included in this report are within the scope of this accreditation FCC 15.231 and RSS-210 A1.1.docx; Date: Feb 2020 MRA il ac SCC Accredited LAB LAB Accrédité CCN TM Choose Scandinavian trust Wireless test report – 391251-1R1TRFWL Applicant: Base Engineering Inc. Product name: FCC ID: IC Registration number: ASK Ranger II N8KASKZ21A 6657A-ASKZ21A Model: Model variants: ASKZ2100HH ASKZ2000HH, ASKZ1900HH, ASKZ1800HH, ASKZ1700HH, ASKZ1600HH, ASKZ1500HH, ASKZ1400HH, ASKZ1300HH, ASKZ1200HH, ASKZ1100HH, ASKZ1000HH, ASKZ900HH, ASKZ800HH, ASKZ700HH, ASKZ600HH, ASKZ500HH, ASKZ400HH, ASKZ300HH, ASKZ200HH, ASKZ100HH Specifications: FCC Part 15, Subpart C, §15.231 Periodic operation in the band 40.66–40.70 MHz and above 70 MHz. RSS-210 Annex A.1, Issue 10, December 2019 Licence-Exempt Radio Apparatus: Category I Equipment. Momentarily operated devices Date of issue: February 3, 2021 Andrey Adelberg, Senior EMC/Wireless Specialist Tested by Signature David Duchesne, Senior EMC/Wireless Specialist Reviewed by Signature Report reference ID: Applicant: Model: 391251-1R1TRFWL Base Engineering Inc. ASKZ2100HH Page 2 of 28 Test location(s) Company name Nemko Canada Inc. Address 303 River Road City Ottawa Province Ontario Postal code K1V 1H2 Country Canada Telephone +1 613 737 9680 Facsimile +1 613 737 9691 Toll free +1 800 563 6336 Website www.nemko.com Site number FCC: CA2040; IC: 2040A-4 (3 m SAC) Limits of responsibility Note that the results contained in this report relate only to the items tested and were obtained in the period between the date of initial receipt of samples and the date of issue of the report. This test report has been completed in accordance with the requirements of ISO/IEC 17025. All results contain in this report are within Nemko Canada’s ISO/IEC 17025 accreditation. Copyright notification Nemko Canada Inc. authorizes the applicant to reproduce this report provided it is reproduced in its entirety and for use by the company’s employees only. Any use which a third party makes of this report, or any reliance on or decisions to be made based on it, are the responsibility of such third parties. Nemko Canada Inc. accepts no responsibility for damages, if any, suffered by any third party as a result of decisions made or actions based on this report. © Nemko Canada Inc. Report reference ID: Applicant: Model: 391251-1R1TRFWL Base Engineering Inc. ASKZ2100HH Page 3 of 28 Table of contents Table of contents .......................................................................................................................................................................................................... 3 Section 1. Report summary ................................................................................................................................................................................. 4 1.1 Applicant and manufacturer .................................................................................................................................................................................... 4 1.2 Test specifications .................................................................................................................................................................................................... 4 1.3 Test methods ............................................................................................................................................................................................................ 4 1.4 Statement of compliance ......................................................................................................................................................................................... 4 1.5 Exclusions ................................................................................................................................................................................................................. 4 1.6 Test report revision history ...................................................................................................................................................................................... 4 Section 2. Summary of test results ....................................................................................................................................................................... 5 2.1 FCC Part 15 Subpart C, general requirements test results ........................................................................................................................................ 5 2.2 FCC Part 15 Subpart C, intentional radiators test results.......................................................................................................................................... 5 2.3 IC RSS-GEN, Issue 5, test results ............................................................................................................................................................................... 5 2.4 ISED RSS-210, Issue 10, test results .......................................................................................................................................................................... 5 Section 3. Equipment under test (EUT) details ..................................................................................................................................................... 6 3.1 Sample information .................................................................................................................................................................................................. 6 3.2 EUT information ....................................................................................................................................................................................................... 6 3.3 Technical information ..…
