TL3228X开发板使用手册 UM-TL3228X-C322Ver 1.0.2 下图显示了芯片3V3支路连接关系。 Figure 2-3 芯片3V3支路 下图显示了芯片1V2支路连接关系。 Figure 2-4 芯片1V2支路 2 芯片3V3支 路电流 TL_VDDO3 TL_VDDIO_AMS TL_VDD3DCDC TL_AVDD3 (1) 芯片U2 PIN49接入1.7V~4.5V电压后，会产生1.7V~4.5V支路电压，网络名 为TL_VDDO3。 (2) 芯片U2 PIN56是3V3支路电压输出源头。 (3) 芯片U2 PIN56和U2 PIN57/PIN58/PIN44通过R42/R43/R44三个0Ω电阻 分别短接到一起，给芯片内部供电。 3 芯片1V2支路 电流 TL_VDD1P2 (1) 芯片U2 PIN49接入1.7V~4.5V电压后，会产生1V2支路电压。 (2) 芯片U2 PIN45是1V2支路电压输出源头。 (3) 芯片U2 PIN45和U2 PIN47/PIN46/PIN69通过R39/R40/R41三个0Ω电阻 分别短接到一起，然后给数字模块(PIN46)、模拟模块(PIN47)和RF模块 (PIN69)分别供电。 (4) 芯片1V2这路电源因为给RF部分供电，考虑到DCDC效率高，因此应用中 这路电源通常配置为1.2V DCDC模式。 (5) 断开R41 0Ω电阻，串入电流表，那么可以测试RF工作电流。 序号测试项供电描述 U2 TL3228X PIN56 VDDO3 TL_VBAT TL_VDD3DCDC TL_VDDIOAMS U2 TL3228X PIN49 PIN57 PIN44 PIN58 AVDD3 VDD3DCDC VDDIOAMS VDDIOPETL_VDDIOPE PIN20 VBAT TL_AVDD3 TL_VDDO3 R43(0ȍ) R47(NC) R44(0ȍ) R42(0ȍ) R45(0ȍ) U2 TL3228X PIN45VDD1P2 TL_VDD1P2 TL_VLINE TL_DVDD1P2 U2 TL3228X PIN47 PIN46 PIN69 DVDD1P2 VLINE AVDD1P2 TL_AVDD1P2 R40(0ȍ) R39(0ȍ) R41(0ȍ) TL3228X开发板使用手册 UM-TL3228X-C323Ver 1.0.2 2.4 RF测试 TL3228X开发板提供了对RF进行传导测试和辐射测试的方法。 下表列出了RF测试的方法。 Table 2-4 RF测试方式 2.5 GPIO接口 TL3228X开发板将所有GPIO都接到了连接器上，方便用户使用。 下表列出了所有GPIO的连接去处。 Table 2-5 GPIO连接去处 序号测试项连接器描述 1 RF测试 J1 (1) TL3228X开发板正常上电。 (2) RF传导测试：将J1 SMA连接器连接到测试仪器上即可进行RF传导测试。 (3) RF辐射测试：将套件中的鞭状天线连接到J1 SMA连接器上即可进行RF辐射测试。 序号芯片脚位 IO名称 连接器 1U2.PIN08PH0J7 PIN38 2 U2.PIN09PH1J7 PIN37 3 U2.PIN10PH2J7 PIN36 4 U2.PIN11PH3J7 PIN35 5 U2.PIN12PH4J7 PIN34 6 U2.PIN13PH5J7 PIN33 7 U2.PIN14PH6J7 PIN32 8 U2.PIN15PH7J7 PIN31 9U2.PIN21PE0J7 PIN30 10U2.PIN22PE1J7 PIN29 11U2.PIN23PE2J7 PIN28 12U2.PIN24PE3J7 PIN27 13U2.PIN25PE4J7 PIN26 14U2.PIN26PE5J7 PIN24 15U2.PIN27PE6J7 PIN22 TL3228X开发板使用手册 UM-TL3228X-C324Ver 1.0.2 16U2.PIN28PE7J7 PIN21 17U2.PIN30PA0J7 PIN19 18U2.PIN31PA1J7 PIN20 19U2.PIN32PA2J7 PIN18 20U2.PIN35PA5J7 PIN16 21U2.PIN36PA6J7 PIN14 22U2.PIN40PC5J7 PIN10 23U2.PIN41PC6J7 PIN08 24U2.PIN42PC7J7 PIN06 25U2.PIN52PB4J7 PIN04 26U2.PIN53PB5J7 PIN03 27U2.PIN54PB6J7 PIN02 28U2.PIN55PB7J7 PIN01 29U2.PIN60PC0J8.PIN02 30U2.PIN61PC1J8.PIN06 31U2.PIN62PC2J8.PIN10 32U2.PIN63PC3J8.PIN12 33U2.PIN64PC4J7.PIN12 34U2.PIN70PB0J8.PIN14 35U2.PIN71PB1J8.PIN13 36U2.PIN72PB2J8.PIN16 37U2.PIN73PB3J8.PIN15 38U2.PIN74PD0J8.PIN18 39U2.PIN75PD1J8.PIN17 40U2.PIN76PD2J8.PIN20 41U2.PIN77PD3J8.PIN19 42U2.PIN78PF0J8.PIN22 43U2.PIN79PF1J8.PIN24 序号芯片脚位 IO名称 连接器 TL3228X开发板使用手册 UM-TL3228X-C325Ver 1.0.2 下图显示了J7和J8所有管脚的网络名，便于查询。 44U2.PIN80PF2J8.PIN26 45U2.PIN81PF3J8.PIN25 46U2.PIN82PF4J8.PIN28 47U2.PIN83PF5J8.PIN27 48U2.PIN84PF6J8.PIN30 49U2.PIN85PF7J8.PIN29 50U2.PIN86PG0J7 PIN50 51U2.PIN87PG1J7 PIN48 52U2.PIN88PG2J7 PIN46 53U2.PIN89PG3J7 PIN44 54U2.PIN90PG4J7 PIN42 55U2.PIN91PG5J7 PIN41 56U2.PIN92PG6J7 PIN40 57U2.PIN93PG7J7 PIN39 序号芯片脚位 IO名称 连接器 TL3228X开发板使用手册 UM-TL3228X-C326Ver 1.0.2 Figure 2-5 芯片J7和J8所有管脚 2.6 外设接口 - USB转UART TL3228X开发板设计了USB转UART连接器，支持UART通信。 下表列出了USB转UART的配置方法。 Table 2-6 USB转UART的配置 序号配置项描述 1 USB转UART (1) J4 USB座子通过U1 USB转UART芯片连接到U2 TL3228X芯片的PIN16 (PD7)和PIN17 (PD6)。 (2) 使用该功能时，默认将U2的PD7设置为UART_RX，PD6设置为UART_TX。 PC1 PC1 PC3 PC2 PB2 PB0 PD2 PD0 PIN6 PIN8 PIN10 PIN12 PIN14 PIN16 PIN18 PIN20 PIN22 PIN24 PIN26 PIN28 PIN30 J8 PIN19 PIN21 PIN23 PIN25 PIN27 PIN29 PIN2 PIN4 PC0 PC0 PF1 PF0 PF4 PF2 PF6 PIN7 PIN9 PIN11 PIN13 PIN15 PIN17 PIN1 PIN3 PIN5 LINEIN_N AMIC_N SDMN1 SDMP1 PB3 PB1 PD3 PD1 LINEIN_P AMIC_P SDMP0 SDMN0 PF5 PF3 PF7 PC6 PC7 PC4 PC5 PA5 PA6 PA1 PA2 PIN6 PIN8 PIN10 PIN12 PIN14 PIN16 PIN18 PIN20 PIN22 PIN24 PIN26 PIN28 PIN30 J7 PIN19 PIN21 PIN23 PIN25 PIN27 PIN29 PIN2 PIN4 PB4 PB6 PE5 PE6 PE2 PE4 PE0 PIN7 PIN9 PIN11 PIN13 PIN15 PIN17 PIN1 PIN3 PIN5 LED_B LED_R LED_G LED_W NC NC PA0 MICBIAS PB5 PB7 DMICDAT PE7 PE3 DMICCK PE1 PH6 PH2 PH4 PG6 PH0 PIN32 PIN34 PIN36 PIN38 PIN40 PIN42 PIN44 PIN46 PIN48 PIN50 PIN39 PIN41 PIN43 PIN45 PIN47 PIN49 PG3 PG4 PG1 PG2 PG0 PIN31 PIN33 PIN35 PIN37 PH7 PH3 PH5 PG7 PH1 KEY1 PG5 KEY3 KEY2 KEY4 TL3228X开发板使用手册 UM-TL3228X-C327Ver 1.0.2 2.7 外设接口 - BEVK模块 TL3228X开发板设计了板载BEVK模块，便于debug调试。 下表列出了板载BEVK模块debug调试的配置方法。 Table 2-7 BEVK模块debug调试的配置 BEVK模块使用说明 Step 1J12 USB Type-C连接电脑，红灯亮表示正常供电。 Step 2绿灯闪烁表示BEVK模块正常工作。 Step 3SW15开关拨向右边。 Step 4SW13开关拨向下边。 Step 5确认跳帽是否正常跳接。 Figure 2-6 BEVK模块 序号配置项描述 1 板载BEVK模块 debug调试 (1) 当前版本使用的BEVK模块，可以配合5.9.0及以上版本BDT使用。 (2) 接USB后，J13 BL3V3、EXT3V3与TLVBAT使用跳帽连接，BEVK模块上的SW15右拨 （左拨时BEVK的SWS或JTAG断开与U2连接），SW13下拨（上拨为JTAG模式），即可 正常调试。 (3) BEVK模块绿灯为SWS模式，蓝灯为JTAG模式。 5 24 3 1 TL3228X开发板使用手册 UM-TL3228X-C328Ver 1.0.2 Step 6使用泰凌BDT工具，需要5.9.0以上版本，选择V4。 Figure 2-7 EVK选择 Step 7第一次使用时需要点击”Install drv”安装驱动。 Step 8选择对应的芯片即可使用。 Figure 2-8 安装驱动和选择芯片 TL3228X开发板使用手册 UM-TL3228X-C329Ver 1.0.2 2.8 外设接口 - USB Type-C (HS) TL3228X开发板设计了USB Type-C连接器，便于供电和支持USB通信。 下表列出了所有DM和DP的连接去处。 Table 2-8 USB的DM和DP 2.9 外设接口 - 32.768KHz晶振 TL3228X开发板内置32KHz RC电路，同时也支持外置32.768KHz晶振。 下表列出了32.768KHz晶振管脚的连接方式。 Table 2-9 32.768KHz晶振的连接方式 2.10 外设接口 - DMIC TL3228X开发板设计了两个DMIC，型号是WMM7047DTFN0，便于做演示。 下表列出了DMIC管脚的连接方式。 Table 2-10 DMIC的管脚连接方式 序号芯片脚位 IO名称 连接器描述 1U2.PIN33PA4J6 连接到USB的DM管脚。 2U2.PIN34PA3J6 连接到USB的DP管脚。 序号芯片脚位 IO名称 连接器描述 1U2.PIN62PC2J8.PIN10 (1) 支持配置为GPIO和外置32.768K crystal功能。默认功能 作GPIO，通过R6 0Ω来连接到外部外置32.768K crystal， 以便于测试GPIO和使能外置32.768K crystal功能。 (2) 管脚位置参考Figure 2-5 2U2.PIN63PC3J8.PIN12 (1) 支持配置为GPIO和外置32.768K crystal功能。默认功能 作GPIO，通过R7 0Ω来连接到外部外置32.768K crystal， 以便于测试GPIO和使能外置32.768K crystal功能。 (2) 管脚位置参考Figure 2-5 序号芯片脚位 IO名称 连接器描述 1U2.PIN25PE4J7.PIN26 (1) 连接到J7 PIN26，然后通过跳帽连接到J7 PIN25。 (2) 连接到DMIC的数据管脚。 (3) 管脚位置参考Figure 2-5 TL3228X开发板使用手册 UM-TL3228X-C330Ver 1.0.2 2.11 外设接口 - Flash TL3228X开发板上装配了外置flash，型号为P25Q16SU，便于客户扩展使用或者验证新的flash. 下表列出了flash管脚的连接方式。 Table 2-11 Flash管脚连接方式 2.12 外设接口 - IR TL3228X开发板上设计了红外调试电路，便于做演示。 下表列出了IR管脚的连接方式。 Table 2-12 IR的管脚连接方式 2U2.PIN26PE5J7.PIN24 (1) 连接到J7 PIN24，然后通过跳帽连接到J7 PIN23。 (2) 连接到DMIC1的时钟管脚。 (3) 管脚位置参考Figure 2-5 序号芯片脚位 IO名称 Flash 1U2.PIN01PI0U5.PIN05 2 U2.PIN02PI1U5.PIN06 3 U2.PIN03PI2U5.PIN07 4 U2.PIN04PI3U5.PIN01 5 U2.PIN05PI4U5.PIN02 6 U2.PIN06PI5U5.PIN03 序号芯片脚位 IO名称 连接器描述 1U2.PIN51IR- 直接连接到IR部分的电路。 序号芯片脚位 IO名称 连接器描述 TL3228X开发板使用手册 UM-TL3228X-C331Ver 1.0.2 2.13 上行通路接口 TL3228X开发板上行链路支持一路AMIC，一路差分LINE-I…

Text truncated - open the document above for the full version.

TL3228X开发板使用手册 UM-TL3228X-C315Ver 1.0.2 下表列出了开发板正面LED灯的详情。 Table 1-5 开发板正面LED灯的详情 序号 位号 LED颜色 描述 1D3 红色 (1) TL3228X的PC7连接到了J7的PIN6 (2) LED正极串联1K电阻连接到J7的PIN5 (3) J7的PIN6默认和PIN5通过跳帽短接 (4) PC7直接驱动D3的开关和亮度 (5) 如果想用TL3228X的另外一个GPIO控制D3，那么请拔掉此跳帽，然 后把J7的PIN5连接到另一个想用的GPIO上。 2D4 蓝色 (1) TL3228X的PC6连接到了J7的PIN8 (2) LED正极串联1K电阻连接到J7的PIN7 (3) J7的PIN8默认和PIN7通过跳帽短接 (4) PC6直接驱动D4的开关和亮度 (5) 如果想用TL3228X的另外一个GPIO控制D4，那么请拔掉此跳帽，然 后把J7的PIN7连接到另一个想用的GPIO上。 3D5 白色 (1) TL3228X的PC5连接到了J7的PIN10 (2) LED正极串联1K电阻连接到J7的PIN9 (3) J7的PIN10默认和PIN9通过跳帽短接 (4) PC5直接驱动D5的开关和亮度 (5) 如果想用TL3228X的另外一个GPIO控制D5，那么请拔掉此跳帽，然 后把J7的PIN9连接到另一个想用的GPIO上。 4D6 绿色 (1) TL3228X的PC4连接到了J7的PIN12 (2) LED正极串联1K电阻连接到J7的PIN11 (3) J7的PIN12默认和PIN11通过跳帽短接 (4) PC4直接驱动D6的开关和亮度 (5) 如果想用TL3228X的另外一个GPIO控制D6，那么请拔掉此跳帽，然 后把J7的PIN11连接到另一个想用的GPIO上。 TL3228X开发板使用手册 UM-TL3228X-C316Ver 1.0.2 1.7 按键 下图标出了开发板正面按键的详情。 Figure 1-8 开发板正面的按键 下表列出了开发板正面按键的详情。 Table 1-6 开发板正面按键的详情 序号 位号功能描述 1SW1 Chip reset 按下SW1会复位主芯片 2SW2 Flash reset 按下SW2会复位Flash SW1 SW2 SW3 SW4 SW5 SW6 TL3228X开发板使用手册 UM-TL3228X-C317Ver 1.0.2 3SW3 - (1) SW3, SW4, SW5和SW6组成2x2的按键矩阵。 (2) SW3两端网络分别是TL_Key1和TL_Key3。 (3) SW4两端网络分别是TL_Key2和TL_Key3。 (4) SW5两端网络分别是TL_Key1和TL_Key4。 (5) SW6两端网络分别是TL_Key2和TL_Key4。 (6) TL_Key1的来源如下： a) TL3228X的PG3连接到了J7的PIN44 b) J7的PIN44默认和PIN43通过跳帽短接 c) J7的PIN43连接到SW3和SW5的一端，网络名称为TL_Key1 (7) TL_Key2的来源如下： a) TL3228X的PG2连接到了J7的PIN46 b) J7的PIN46默认和PIN45通过跳帽短接 c) J7的PIN45连接到SW4和SW6的一端，网络名称为TL_Key2 (8) TL_Key3的来源如下： a) TL3228X的PG1连接到了J7的PIN48 b) J7的PIN48默认和PIN47通过跳帽短接 c) J7的PIN47连接到SW3和SW4的一端，网络名称为TL_Key3 (9) TL_Key4的来源如下： a) TL3228X的PG0连接到了J7的PIN50 b) J7的PIN50默认和PIN49通过跳帽短接 c) J7的PIN49连接到SW5和SW6的一端，网络名称为TL_Key4 (10) 如果想用TL3228X的另外一个GPIO控制按键，那么请拔掉对应跳帽， 然后把J7的PIN43/45/47/49连接到另一个想用的GPIO上。 4SW4 5SW5 6SW6 序号 位号功能描述 TL3228X开发板使用手册 UM-TL3228X-C318Ver 1.0.2 1.8 Switch开关 下图介绍了开发板Switch开关的详情。 Figure 1-9 开发板正面的开关 下表列出了开发板switch开关的用途。 Table 1-7 开发板正面的开关 序号 位号功能描述 1J2 JTAG/SDP模式选择 (1) TL3228X的PB0决定了JTAG/SDP工作模式 a) PB0为高电平时，支持两线SDP模式 b) PB0为低电平时，支持四线JTAG模式 (2) 默认2左拨向ON，1右拨，为四线JTAG模式；反之，1左拨向 ON，2右拨，为两线SDP模式。 J2 TL3228X开发板使用手册 UM-TL3228X-C319Ver 1.0.2 2 功能描述 2.1 供电 TL3228X开发板可以用以下几种方式进行供电： •通过USB Type-C接口接入5V, 通过LDO U6转换到3.3V进行稳压供电； •通过USB Type-C接入5V直接给芯片供电 （此模式需短接J14 PIN1 ~ PIN2跳帽）； •通过J3的PIN7接口接入1.7V ~ 4.5V间的电压，J13的PIN3和PIN4通过跳帽短接，J13的PIN4给U2的PIN49 VBAT管脚提供电压。 下表列出了芯片的供电路径： Table 2-1 芯片的供电路径 下图显示了主要电源的供电路径： 序号电源供电描述 1 通过USB Type-C J4/ J5/J6的外部供电 VBUS转 VBAT 提供5V给U6, U6输出3.3 V，网络名为EXT_3V3，连接至J13 PIN4。J13 PIN4短接至J13 PIN3提供TL_VBAT给U2的PIN49，这个管脚是芯片的电压输 入管脚。 注：此供电方式会同时给整个开发板的所有外设供电，测芯片功耗时注意断 开各个模块的电阻。 2 通过USB Type-C J4/ J5/J6的外部供电 VBUS (1) 直接给芯片供5V电压，短接J14 PIN1 ~ PIN2跳帽来选择此供电模式。 (2) 选择此模式时需接0Ω R47电阻，其他模式R47电阻NC。 3 通过连接器 J3/J13的外 部供电 TL_VBAT (1) 外加1.7V ~ 4.5V间的电压给J3的PIN7，J13 PIN3和PIN4通过跳帽短接。 给整板外设以及U2芯片供电。 (2) 外加1.7V ~ 4.5V间的电压给J13 PIN1或PIN3，直接提供TL_VBAT给U2的 PIN49。 4 通过J12 BEVK模块的 USB Type-C的外部供电 VBUS转 VBAT 提供5V给BEVK模块, 模块输出3.3 V，网络名为BL_3V3，连接至J13 PIN2。J13 PIN2短接至J13 PIN1提供TL_VBAT给U2的PIN49。 注意：当使用USB时，供电电压需大于3.0V。 TL3228X开发板使用手册 UM-TL3228X-C320Ver 1.0.2 Figure 2-1 电源供电路径 2.2 Debug接口 TL3228X开发板提供了三种Debug方式，如下表。 Table 2-2 Debug方式 下图显示了J3每个管脚的说明。 序号 Debug方式 连接器描述 1JTAG J4 (1) TL3228X开发板正常上电。 (2) J3上支持四线JTAG a) U2.PIN19.PD4 to J4.PIN8 - TDI b) U2.PIN18.PD5 to J4.PIN6 - TDO c) U2.PIN16.PD7 to J4.PIN4 - TCK d) U2.PIN17.PD6 to J4.PIN2 - TMS 2Single Wire (1) TL3228X开发板正常上电。 (2) J3上支持泰凌私有调试协议, single wire. a) U2.PIN37.PA7 to J3.PIN9 - SWS 3BEVK模块 (1) J12 BEVK模块的USB Type-C连接电脑，搭配BDT 5.9.0 以上版本。 (2) 使用说明请参考2.7 外设接口 - BEVK模块 EN BEVK Type-C USB BL_5V LDO CE1132 SPDT 2X DIO1005 2X SPDT 2X DIO1005 BL_3V3 JTAG Vref D to B Single Wire Type-C High-speed USB TL_5V TL3228X TL_VBAT LOW - ON HIGH-OFF LDO CE1132 BL_VBAT SPDT_3V3 LDO CE1132 TL_3V3C BL_3V3 J12 U11 U10 U9 U6&7 SW15 J6 U2 Type-C USB to UART J4 Header J3 2X DMIC IR VBUS VBAT VDDO3 AVDD3 VDDIOAMS VDD3DCDC VDDIOF FLASH U5 VDDIOPE VDD1P2 AVDD1P2 DVDD1P2 VLINE U8 U3&4 D2 VDDCORE VDECUSB VHHRRAM JUMPER EXT_3V3 2x JUMPER FOR METER U6 LDO CE1132 U1 UART L3 U12 The download part of the circuit is modularized and can be optionally soldered. EXT_3V3 R30 R42 R43 R44 R45 R47 R40 R39 R41 BL_5V R29 R4 Type-C USBJ5 TL3228X开发板使用手册 UM-TL3228X-C321Ver 1.0.2 Figure 2-2 开发板Debug接口 2.3 电流测试 TL3228X开发板提供了对各路管脚电流测试的方法，如下表。 Table 2-3 开发板电流测试方法 序号测试项供电描述 1 芯片总电流 TL_VBAT (1) 芯片主要供电入口是U2 PIN49。 (2) 建议测试芯片功耗时采用上述3或者4两种模式供电。采用方式3供电时， 需要将J12接入USB供电。 (3) 当采用上述方式3供电时，需先断开BL_3V3与TL_VBAT间的和EXT_3V3与 TL_VBAT间的跳帽，将J12接入USB供电，SW15拨到左边。在电源与J13 PIN1间串入电流表，此时就可以测试到芯片总电流。 (4) 当采用上述方式4供电时，在J14 PIN1和PIN2上串入电流表，此时就可以 测试到芯片总电流。 (5) 注意，请确保没有外设在耗电，并请确保没有GPIO外灌电流（包括JTAG 和SWS），以免芯片电流测试偏高。 (6) 详情参见Figure 2-1 NC PD4&TDI PD5&TDOGND EXT3V3 SWS J3 PIN09PIN10 PIN07PIN08 PIN05PIN06 PIN03PIN04 PIN01PIN02 TL_VDDO3 GND PD6&TMS PD7&TCK

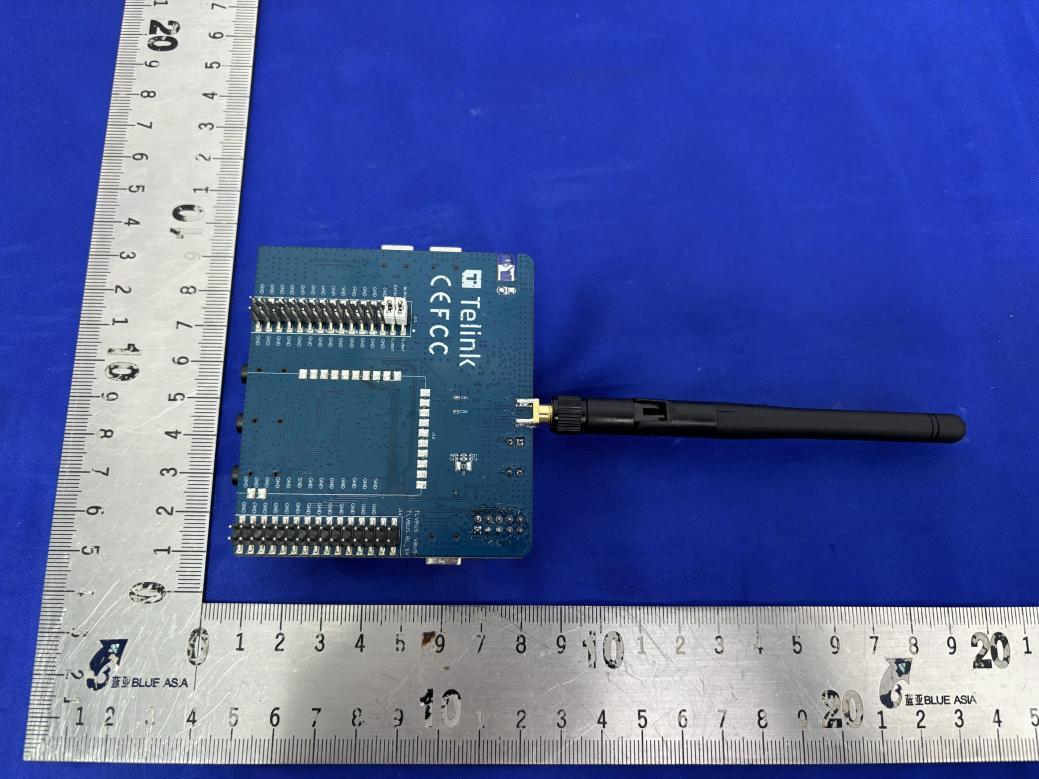

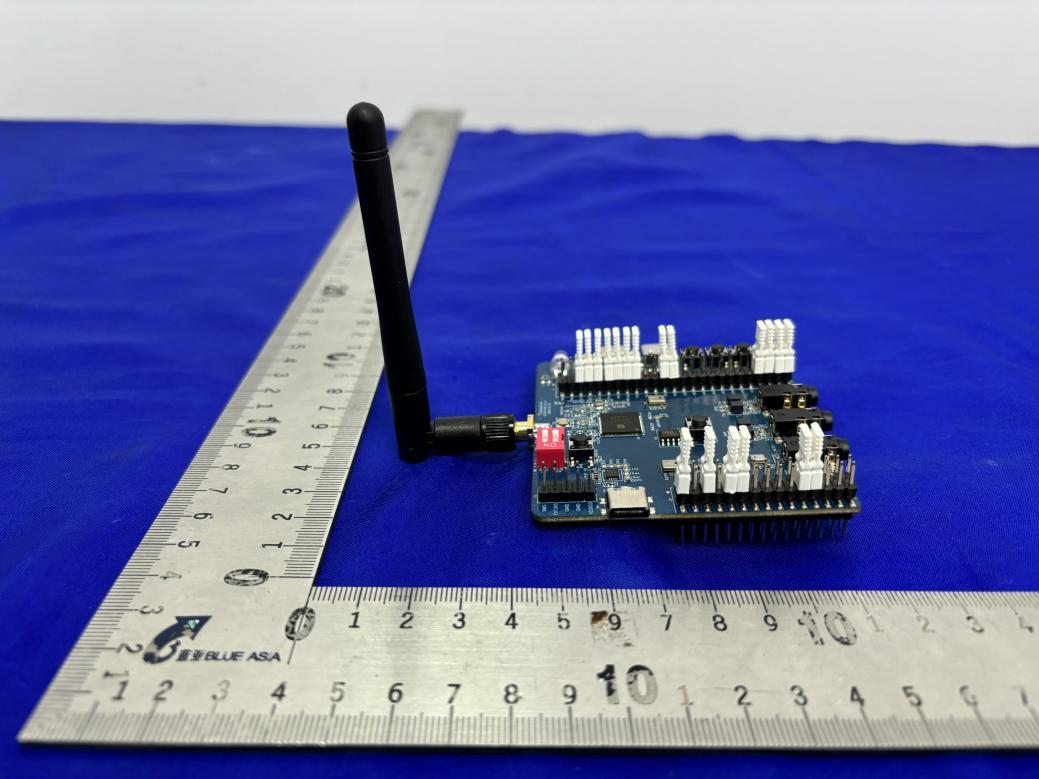

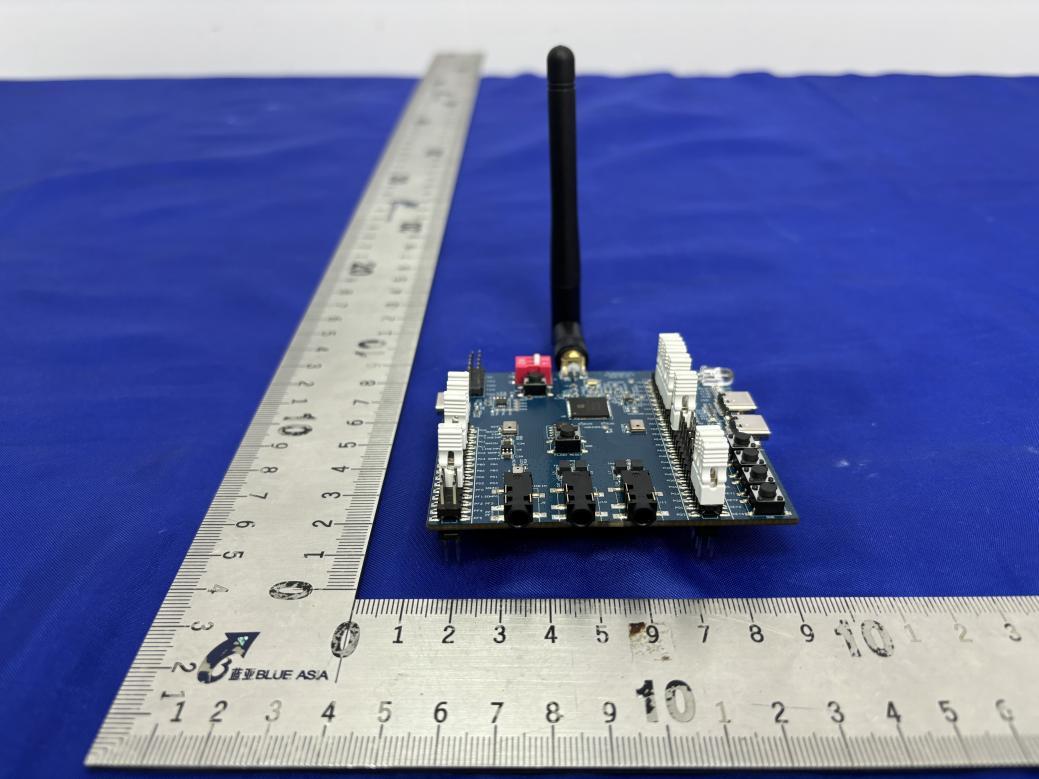

TL3228X开发板使用手册 UM-TL3228X-C310Ver 1.0.2 1.4 开发板实物图 以下图片展示开发板的默认状态。 Figure 1-3 开发板实物的顶视图 TL3228X开发板使用手册 UM-TL3228X-C311Ver 1.0.2 Figure 1-4 开发板实物的底视图 TL3228X开发板使用手册 UM-TL3228X-C312Ver 1.0.2 1.5 连接器 下图标出了开发板正面的跳帽和插座等连接器。 Figure 1-5 开发板正面的连接器 下表列出了开发板正面的各个连接器。 Table 1-3 开发板正面的连接器 序号位号连接器类型描述参考章节 1J32x5-pin headerJTAG and single wire connector 2.2 Debug接口 2J82x15-pin headerGPIO connector 2.5 GPIO接口 3J72x25-pin headerGPIO connector 2.5 GPIO接口 4J4USB Type-CUSB-to-UART interface 2.6 外设接口 - USB转UART J1 J3 J4 J8J9J10J11J7 J5 J6 TL3228X开发板使用手册 UM-TL3228X-C313Ver 1.0.2 下图标出了开发板背面的跳帽和插座等连接器。 Figure 1-6 开发板背面的连接器 5J5USB Type-CUSB connector 2.1 供电 6J6USB Type-CUSB connector 2.8 外设接口 - USB Type-C (HS) 7J1SMA female connector RF connector 2.4 RF测试 8J93.5mm jackUplink connector 2.13 上行通路接口 9 J10/J113.5mm jackDownlink connector 2.14 下行通路接口 序号位号连接器类型描述参考章节 J13J12J14 TL3228X开发板使用手册 UM-TL3228X-C314Ver 1.0.2 下表列出了开发板背面的各个连接器。 Table 1-4 开发板背面的连接器 1.6 LED 下图标出了开发板正面LED灯的详情。 Figure 1-7 开发板正面的LED灯 序号位号连接器类型描述参考章节 1J132x15-pin header 电流测试连接器 2.3 电流测试 2J142x15-pin header 电流测试连接器 2.3 电流测试 3J12BEVK module 板载BEVK模块 2.7 外设接口 - BEVK模块 D3 D4 D5 D6

TL3228X开发板使用手册 UM-TL3228X-C15Ver 1.0.0 表格 Table 1-1 开发板特性........................................................................................................................ 9 Table 1-2 套件清单........................................................................................................................... 9 Table 1-3 开发板正面的连接器.......................................................................................................... 12 Table 1-4 开发板背面的连接器.......................................................................................................... 14 Table 1-5 开发板正面LED灯的详情..................................................................................................... 15 Table 1-6 开发板正面按键的详情....................................................................................................... 16 Table 1-7 开发板正面的开关............................................................................................................. 18 Table 2-1 芯片的供电路径................................................................................................................ 19 Table 2-2 Debug方式..................................................................................................................... 20 Table 2-3 开发板电流测试方法.......................................................................................................... 21 Table 2-4 RF测试方式...................................................................................................................... 23 Table 2-5 GPIO连接去处.................................................................................................................. 23 Table 2-6 USB转UART的配置............................................................................................................ 26 Table 2-7 BEVK模块debug调试的配置................................................................................................ 27 Table 2-8 USB的DM和DP ................................................................................................................. 29 Table 2-9 32.768KHz晶振的连接方式................................................................................................. 29 Table 2-10 DMIC的管脚连接方式....................................................................................................... 29 Table 2-11 Flash管脚连接方式.......................................................................................................... 30 Table 2-12 IR的管脚连接方式........................................................................................................... 30 Table 2-13 上行通路的配置............................................................................................................... 31 Table 2-14 下行通路的配置............................................................................................................... 32 Table 3-1 相关文档.......................................................................................................................... 33 TL3228X开发板使用手册 UM-TL3228X-C36Ver 1.0.2 1 概述 TL3228X开发板是基于TL3228X芯片设计的，用于验证TL322x/TL382x系列芯片的开发板。它可以用于验证以下芯 片： •TL3228X（仅供TL3228X开发板使用，非产品级封装） •TL3228A •TL3228B •TL3228C •TL3228W •TL3225B •TL3225C •TL3223A •TL3223B •TL3223C •TL3828A •TL3828B TL3228X是一款支持Bluetooth ® LE 6.0、802.15.4的无线SoC，该芯片支持各种协议，如 Bluetooth ® LE, Zigbee, Thread, Matter和2.4GHz私有协议等。 该开发板支持各种功能的测试，例如RF传导测试、电流测试、音频输入和输出测试、灯和按键的任意组合等。 这篇文档对于TL3228X开发板的接口、供电方式、调试方式、音频座子、按键、灯、跳帽等各种进行了详细的描述， 便于用户熟悉此开发板并用于后续的开发和调试。 TL3228X开发板使用手册 UM-TL3228X-C37Ver 1.0.2 1.1 框图 TL3228X开发板的顶视图和底视图如下所示。 Figure 1-1 开发板顶视图 SMA 2X5 HEADER BUTTON RF SOC TL3228X NAND FLASH DMIC BUTTON BUTTON BUTTON BUTTON +($'(5723/ LED DMIC SWITCH AMIC /,1(,1 /,1(287 /,1(287 IR LDO 3.3V LED LED LED USB Type& BUTTON USB Type& UART SDM +($'(57235 SDM USB Type& (High6SHHG TL3228X开发板使用手册 UM-TL3228X-C38Ver 1.0.2 Figure 1-2 开发板底视图 +($'(5%277205 +($'(5%27720/ %(9. 86% 7\SH& ,5 60$ TL3228X开发板使用手册 UM-TL3228X-C39Ver 1.0.2 1.2 开发板特性 下表列出开发板的特性： Table 1-1 开发板特性 1.3 套件清单 下表列出该套件包含的主要物料。 Table 1-2 套件清单 序号名称描述参考章节 1 电流测试接口 支持通过跳帽和串联电阻来进行各个支路和总的电 流测试 2.3 电流测试 2 RF接口支持通过SMA接头进行RF传导测试 2.4 RF测试 3 Debug接口 支持两线SDP和四线JTAG接口 支持USB接口 2.2 Debug接口 4 GPIO接口支持所有GPIO的灵活跳接 2.5 GPIO接口 5 外设接口 支持按键、LED、外置flash、DMIC、AMIC、USB 转UART、板载BEVK模块等外设 2.6 外设接口 - USB转UART 2.7 外设接口 - BEVK模块 2.8 外设接口 - USB Type-C (HS) 2.9 外设接口 - 32.768KHz晶振 2.10 外设接口 - DMIC 2.11 外设接口 - Flash 2.12 外设接口 - IR 6 上行通路接口支持差分上行通路测试2.13 上行通路接口 7 下行通路接口 支持SDM差分下行通路测试 2.14 下行通路接口 序号名称数量 1 TL3228X开发板 1 2 鞭状天线 1 3 USB 2.0 Type-A to Type-C数据线 1

使用手册 TL3228X开发板 UM-TL3228X-C3 Ver 1.0.2 2026/05/09 关键词 TL3228X, Bluetooth ® LE, Zigbee, Thread, Matter, 2.4 GHz 摘要 本文档为泰凌多标准无线芯片TL3228X开发板使用手册。主要介绍了开发板框图、开发板特性、各种外设接口和详 细的功能描述。 TL3228X开发板使用手册 UM-TL3228X-C11Ver 1.0.0 Published by Telink Semiconductor 10-11/F, Building 1, 61 Shengxia Road, Pudong District, Shanghai, China 201203 © Telink Semiconductor All Rights Reserved Legal Disclaimer This document is provided as-is. Telink Semiconductor reserves the right to make improvements without further notice to this document or any products herein. This document may contain technical inaccuracies or typographical errors. Teli nk Semiconductor disclaims any and all liability for any errors, inaccuracies or incompleteness contained herein. Copyright © 2026 Telink Semiconductor (Shanghai) Co., Ltd. Information For further information on the technology, product and business term, please contact Telink Semiconductor Company (www.telink-semi.com ). For sales or technical support, please send email to the address of: [email protected] [email protected] TL3228X开发板使用手册 UM-TL3228X-C12Ver 1.0.0 修订历史 版本修订说明 1.0.0 初次发布 1.0.1 更新开发板图片 1.0.2 新增 Chapter 4 认证声明 TL3228X开发板使用手册 UM-TL3228X-C13Ver 1.0.0 目录 1 概述 ................................................................................................................................................................................................. 6 1.1 框图 ......................................................................................................................................................................................... 7 1.2 开发板特性............................................................................................................................................................................ 9 1.3 套件清单 ................................................................................................................................................................................ 9 1.4 开发板实物图...................................................................................................................................................................... 10 1.5 连接器 .................................................................................................................................................................................. 12 1.6 LED.....................................................................................................................................14 1.7 按键....................................................................................................................................................................................... 16 1.8 Switch开关.......................................................................................................................................................................... 18 2 功能描述......................................................................................................................................................................................... 19 2.1 供电....................................................................................................................................19 2.2 Debug接口.......................................................................................................................................................................... 20 2.3 电流测试.............................................................................................................................................................................. 21 2.4 RF测试 ................................................................................................................................................................................. 23 2.5 GPIO接口............................................................................................................................................................................. 23 2.6 外设接口 - USB转UART...........................................................................................................26 2.7 外设接口 - BEVK模块........................................................................................................................................................ 27 2.8 外设接口 - USB Type-C (HS)....................................................................................................29 2.9 外设接口 - 32.768KHz晶振............................................................................................................................................. 29 2.10 外设接口 - DMIC...................................................................................................................29 2.11 外设接口 - Flash .................................................................................................................. 30 2.12 外设接口 - IR ...................................................................................................................... 30 2.13 上行通路接口 ................................................................................................................................................................... 31 2.14 下行通路接口 ................................................................................................................................................................... 32 3 相关文档......................................................................................................................................................................................... 33 4 认证声明......................................................................................................................................................................................... 34 4.1 FCC Statement .....................................................................................................................34 TL3228X开发板使用手册 UM-TL3228X-C14Ver 1.0.0 图片 Figure 1-1 开发板顶视图........................................................................................…

Text truncated - open the document above for the full version.

ReportNo.:BLA-EMC-202603-A7901 Page51of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 7.3OccupiedChannelBandwidth ConditionModeFrequency(MHz)Antenna99%OBW(MHz) NVNTBLE1M2402Ant11.0227 NVNTBLE1M2442Ant11.0304 NVNTBLE1M2480Ant11.0272 NVNTBLE2M2402Ant12.0507 NVNTBLE2M2442Ant12.0768 NVNTBLE2M2480Ant12.0467 ReportNo.:BLA-EMC-202603-A7901 Page52of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 OBWNVNTBLE1M2402MHzAnt1 OBWNVNTBLE1M2442MHzAnt1 ReportNo.:BLA-EMC-202603-A7901 Page53of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 OBWNVNTBLE1M2480MHzAnt1 OBWNVNTBLE2M2402MHzAnt1 OBWNVNTBLE2M2442MHzAnt1 ReportNo.:BLA-EMC-202603-A7901 Page54of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 OBWNVNTBLE2M2480MHzAnt1 ReportNo.:BLA-EMC-202603-A7901 Page55of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 7.4MaximumPowerSpectralDensityLevel ConditionModeFrequency(MHz)AntennaMaxPSD (dBm/3kHz) Limit (dBm/3kHz) Verdict NVNTBLE1M2402Ant1-8.8548Pass NVNTBLE1M2442Ant1-12.4088Pass NVNTBLE1M2480Ant1-10.4988Pass NVNTBLE2M2402Ant1-13.3408Pass NVNTBLE2M2442Ant1-15.2998Pass NVNTBLE2M2480Ant1-13.3638Pass ReportNo.:BLA-EMC-202603-A7901 Page56of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 PSDNVNTBLE1M2402MHzAnt1 PSDNVNTBLE1M2442MHzAnt1 ReportNo.:BLA-EMC-202603-A7901 Page57of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 PSDNVNTBLE1M2480MHzAnt1 PSDNVNTBLE2M2402MHzAnt1 PSDNVNTBLE2M2442MHzAnt1 ReportNo.:BLA-EMC-202603-A7901 Page58of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 PSDNVNTBLE2M2480MHzAnt1 ReportNo.:BLA-EMC-202603-A7901 Page59of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 7.5BandEdge ConditionModeFrequency(MHz)AntennaMaxValue(dBc)Limit(dBc)Verdict NVNTBLE1M2402Ant1-55.27-20Pass NVNTBLE1M2480Ant1-54.28-20Pass NVNTBLE2M2402Ant1-54.37-20Pass NVNTBLE2M2480Ant1-53.73-20Pass ReportNo.:BLA-EMC-202603-A7901 Page60of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 BandEdgeNVNTBLE1M2402MHzAnt1Ref BandEdgeNVNTBLE1M2402MHzAnt1Emission BandEdgeNVNTBLE1M2480MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page61of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 BandEdgeNVNTBLE1M2480MHzAnt1Emission BandEdgeNVNTBLE2M2402MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page62of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 BandEdgeNVNTBLE2M2402MHzAnt1Emission BandEdgeNVNTBLE2M2480MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page63of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 BandEdgeNVNTBLE2M2480MHzAnt1Emission ReportNo.:BLA-EMC-202603-A7901 Page64of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 7.6ConductedRFSpuriousEmission ConditionModeFrequency(MHz)AntennaMaxValue(dBc)Limit(dBc)Verdict NVNTBLE1M2402Ant1-43.54-20Pass NVNTBLE1M2442Ant1-45.08-20Pass NVNTBLE1M2480Ant1-44.35-20Pass NVNTBLE2M2402Ant1-43.86-20Pass NVNTBLE2M2442Ant1-43.11-20Pass NVNTBLE2M2480Ant1-43.13-20Pass ReportNo.:BLA-EMC-202603-A7901 Page65of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 Tx.SpuriousNVNTBLE1M2402MHzAnt1Ref Tx.SpuriousNVNTBLE1M2402MHzAnt1Emission Tx.SpuriousNVNTBLE1M2442MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page66of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 Tx.SpuriousNVNTBLE1M2442MHzAnt1Emission Tx.SpuriousNVNTBLE1M2480MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page67of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 Tx.SpuriousNVNTBLE1M2480MHzAnt1Emission Tx.SpuriousNVNTBLE2M2402MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page68of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 Tx.SpuriousNVNTBLE2M2402MHzAnt1Emission Tx.SpuriousNVNTBLE2M2442MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page69of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 Tx.SpuriousNVNTBLE2M2442MHzAnt1Emission Tx.SpuriousNVNTBLE2M2480MHzAnt1Ref ReportNo.:BLA-EMC-202603-A7901 Page70of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 Tx.SpuriousNVNTBLE2M2480MHzAnt1Emission ReportNo.:BLA-EMC-202603-A7901 Page71of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 AppendixB:photographsoftestsetup RadiatedEmissions(30MHz-1GHz) RadiatedEmissions(above1GHz) ReportNo.:BLA-EMC-202603-A7901 Page72of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 ConductedEmissionsatMainsTerminals(150kHz-30MHz) ReportNo.:BLA-EMC-202603-A7901 Page73of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]…

Text truncated - open the document above for the full version.

ModelNo.: TL3228XDK96D RadiatedEmissions(30MHz-1GHz) RadiatedEmissions(above1GHz) BlueAsiaTechnicalServices(Shenzhen)Co.,Ltd Tel:+86-755-23059481 Email:[email protected] ConductedEmissionsatMainsTerminals(150kHz-30MHz)

Website:www.cblueasia.com Tel:+86-755-23059481 Email:[email protected] ThetestreportiseffectiveonlywithbothsignatureandspecializedstampandTheresult(s)showninthisreportreferonlytothesample(s)tested.Without writtenapprovalofBlueAsia,thisreportcan ’ tbereproducedexceptinfull.Theresultsdescribedinthisreportdonotrepresentthequalityorcharacteristicsofthe sampledbatch,nordotheyrepresentanysimilaroridenticalproductsthatarenotexplicitlystated. TestReport Applicant:TelinkSemiconductor(Shanghai)Co.,Ltd. Address: 11F,Building1,61ShengxiaRoad,PudongDistrict,Shanghai, China ProductName:TL3228XDK96D BrandMark:N/A ModelNo.: TL3228XDK96D Seriesmodel:N/A FCCID:OEOTL3228XDK96D ReportNumber:BLA-EMC-202603-A7901 DateofReceipt:Mar.20,2026 DateofTest:Mar.20,2026toApr.07,2026 TestStandard:47CFRPart15,SubpartC15.247 TestResult:Pass Compiledby:Reviewby:Approvedby: IssuedDate:Apr.23,2026 BlueAsiaTechnicalServices(Shenzhen)Co.,Ltd. Address:No.41,SouthofBeihuanRoad,ShangwuCommunity,ShiyanSubdistrict, Bao’anDistrict,Shenzhen,Guangdong,China ReportNo.:BLA-EMC-202603-A7901 Page2of77 BlueAsiaofTechnicalServices(Shenzhen)Co.,Ltd. Tel:+86-755-23059481 Email:[email protected]:v1.3 TableofContents 1Generalinformation......................................................................................................................................................5 1.1Generalinformation................................................…
