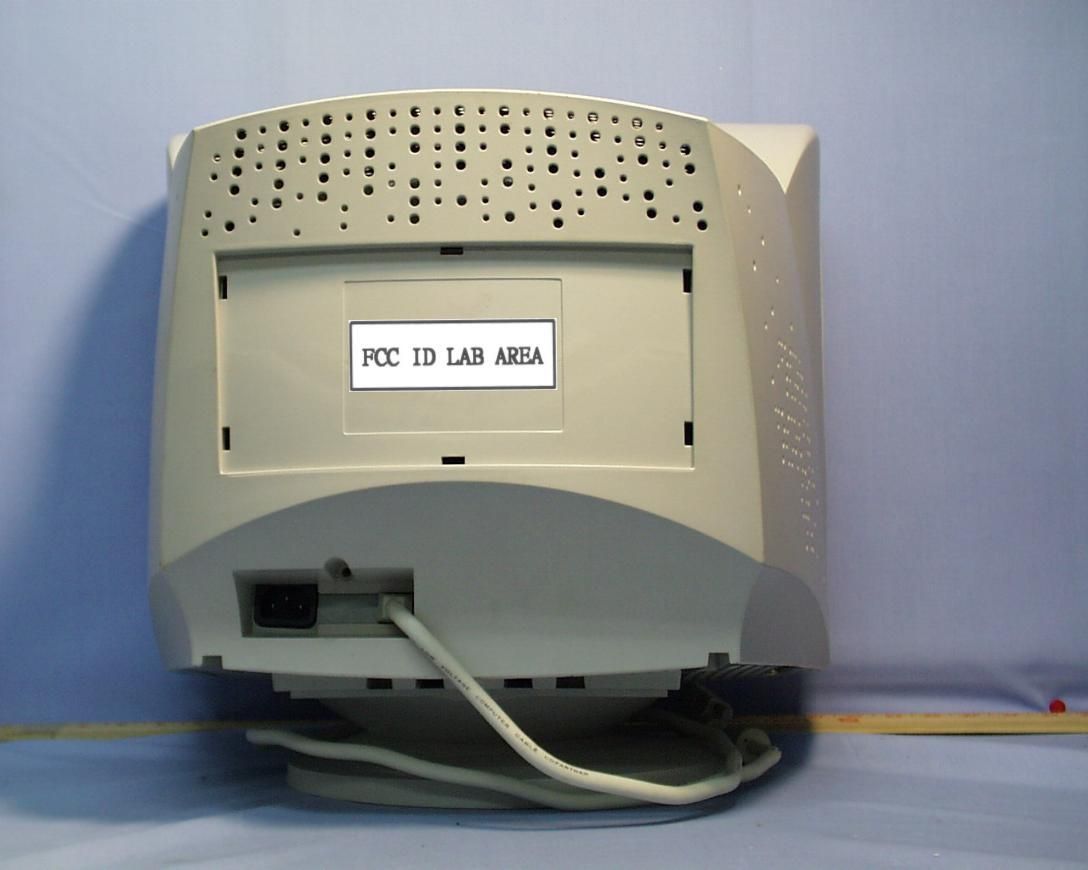

PROPOSED FCC ID LABEL AND LOCATION OPERLENCE ELECTRONICS CORP. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. FCC ID: OH5EX7

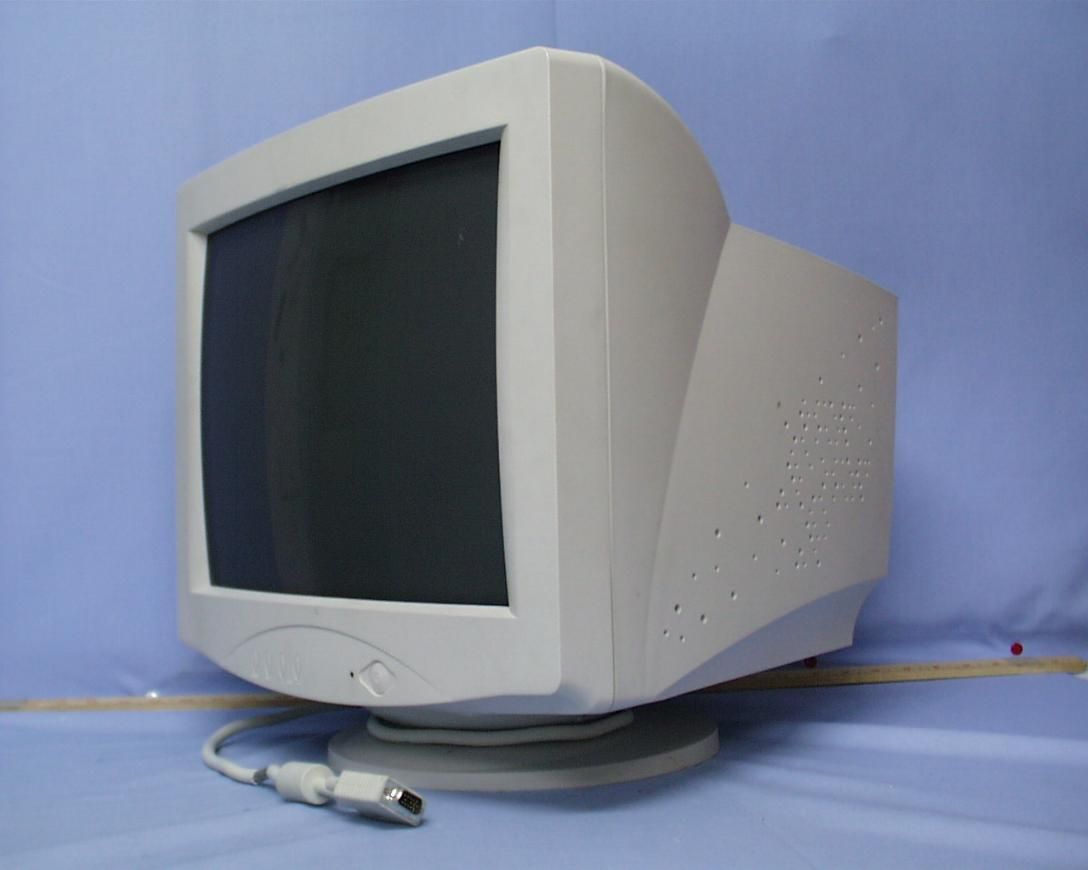

FCC CFR47 PART 15 DIGITAL DEVICE TEST REPORT FOR 17" COLOR MONITOR W/ MAX. RESOLUTIONS OF 1600รร1200 NON-INTERLACED (82 KHz) MODEL: EX7G PRODUCT FAMILY: EX7P, EX7SE FCC ID: OH5EX7 REPORT NUMBER: 98E7437 ISSUE DATE: MARCH 03, 1999 Prepared for OPERLENCE ELECTRONICS CORPORATION NO. 186, YUNG CHI ROAD TAIPEI, TAIWAN, R. O. C. Prepared by COMPLIANCE ENGINEERING SERVICES, INC. No. 199, CHUNG SHENG ROAD HSIN TIEN CITY, TAIPEI, TAIWAN R.O.C. TEL: (02) 2217-0894 FAX: (02) 2217-1254 TABLE OF CONTENTS PAGE 1.VERIFICATION OF COMPLIANCE.......................................................................................................1 2.PRODUCT DESCRIPTION.......................................................................................................................2 3.TESTED SYSTEM DETAILS....................................................................................................................2 4.TEST FACILITY........................................................................................................................................3 5.ACCREDITATION AND LISTING..........................................................................................................3 6.MEASUREMENT INSTRUMENTATION................................................................................................3 7.MEASURING INSTRUMENT CALIBRATION.......................................................................................4 8.UNITS OF MEASUREMENT....................................................................................................................4 9.ANTENNAS................................................................................................................................................5 10.CLASSIFICATION OF DIGITAL DEVICE.............................................................................................5 11.RADIATED EMISSION LIMITS..............................................................................................................6 12. CONDUCTED EMISSION LIMITS.............................................................................................................6 13. CONDUCTED EMISSION TEST PROCEDURE........................................................................................7 14. RADIATED EMISSION TEST PROCEDURE............................................................................................7 15.AMBIENT CONDITIONS.........................................................................................................................8 16.SYSTEM TEST CONFIGURATION.........................................................................................................8 17.EQUIPMENT MODIFICATIONS.............................................................................................................9 18.EUT SETUP PHOTOS.............................................................................................................................10 19.TEST EQUIPMENT LIST.......................................................................................................................12 20.CORRECTION FACTOR........................................................................................................................13 21.TEST RESULT SUMMARY....................................................................................................................14 APPENDICES....................................................................................................................................................16 .EXTERNAL I/O CABLE CONSTRUCTION DESCRIPTION .CONFIGURATION BLOCK DIAGRAM .CONDUCTED EMISSION PLOT .RADIATED EMISSION DATA .EUT PHOTOGRAPHS REPORT NO: 98E7437 FCC ID:OH5EX7 DATE:MARCH 03, 1999 EUT: 17" COLOR MONITOR W/ MAX. RESOLUTIONS OF 1600ร1200 NON-INTERLACED (82KHz) 1 OF 20 COMPLIANCE ENGINEERING SERVICES, INC. DOCUMENT NO:CCSTP4002B NO.199, CHUNG SHENG ROAD, HSIN TIEN, TAIPEI, TAIWAN R.O.C. TEL:(02)2217-0894/FAX:2217-1254 This report shall not be reproduced except in full, without the written approval of CES. 1.VERIFICATION OF COMPLIANCE COMPANY NAME:OPERLENCE ELECTRONICS CORPORATION NO. 186, YUNG CHI ROAD TAIPEI, TAIWAN, R. O. C. CONTACT PERSON:WILLIAN LEE / DIRECTOR TELEPHONE NO:(02) 2747-4955 MODEL NO/NAME:EX7GPRODUCT FAMILY:EX7P, EX7SE SERIAL NO:N/A DATE TESTED:NOVEMBER 03 ~ DECEMBER 14, 1998 TYPE OF EQUIPMENT:INFORMATION TECHNOLOGY EQUIPMENT (ITE) MEASUREMENT DISTANCE: ( ) 3 METER (ร) 10 METER TECHNICAL LIMIT: CLASS B FCC RULES:PART 15 MEASUREMENT PROCEDUREANSI C63.4:92/ EN55022 EQUIPMENT AUTHORIZATION PROCEDURE CERTIFICATION MODIFICATION MADE ON EUT YES NO DEVIATIONS FROM MEASUREMENT PROCEDURE YES (refer to section 21 for comments) NO RADIATED EMISSION TEST RESULT -1.7 dB @ 198.20 MHz/HORIZONTAL CONDUCTED EMISSION TEST RESULT -5.17 dB @ 0.243 MHz/L2 The above equipment was tested by Compliance Engineering Services, Inc. for compliance with the requirements set forth in the FCC CFR 47, PART 15. The results of testing in this report apply to the product/system which was tested only. Other similar equipment will not necessarily produce the same results due to production tolerance and measurement uncertainties. Approved By MIKE C.I. KUO / VICE PRESIDENT COMPLIANCE ENGINEERING SERVICES REPORT NO: 98E7437 FCC ID:OH5EX7 DATE:MARCH 03, 1999 EUT: 17" COLOR MONITOR W/ MAX. RESOLUTIONS OF 1600ร1200 NON-INTERLACED (82KHz) 2 OF 20 COMPLIANCE ENGINEERING SERVICES, INC. DOCUMENT NO:CCSTP4002B NO.199, CHUNG SHENG ROAD, HSIN TIEN, TAIPEI, TAIWAN R.O.C. TEL:(02)2217-0894/FAX:2217-1254 This report shall not be reproduced except in full, without the written approval of CES. 2.PRODUCT DESCRIPTION CHASSIS TYPEPLASTIC CHIPSET BRAND AND PART NO.NS, LM1281N NUMBER OF PCB LAYERS1 LAYER BOARD REVISION NO.REV: 2 POWER REQUIREMENTSAC 100~240V, 50~60Hz NO. OF EXTERNAL I/O CONNECTORS1 MAX. RESOLUTION EX7G, EX7P: 1600ร1200 EX7SE: 1280ร1024 MAX. HOR/VERT FREQUENCY(KHz/Hz)EX7G, EX7P: 82 KHz/120 Hz EX7SE: 70 Kโฆ
Text truncated - open the document above for the full version.
1366 BORDEAUX DRIVE ยท SUNNYVALE, California ยท United States
| # | Rule Parts | Frequency Range | Power Output |
|---|---|---|---|
| 1 | 15B | - | - |

JBP - Part 15 Class B Computing Device Peripheral
Equipment Class
JBP - Part 15 Class B Computing Device Peripheral
JBP - Part 15 Class B Computing Device Peripheral
Equipment Class
JBP - Part 15 Class B Computing Device Peripheral
