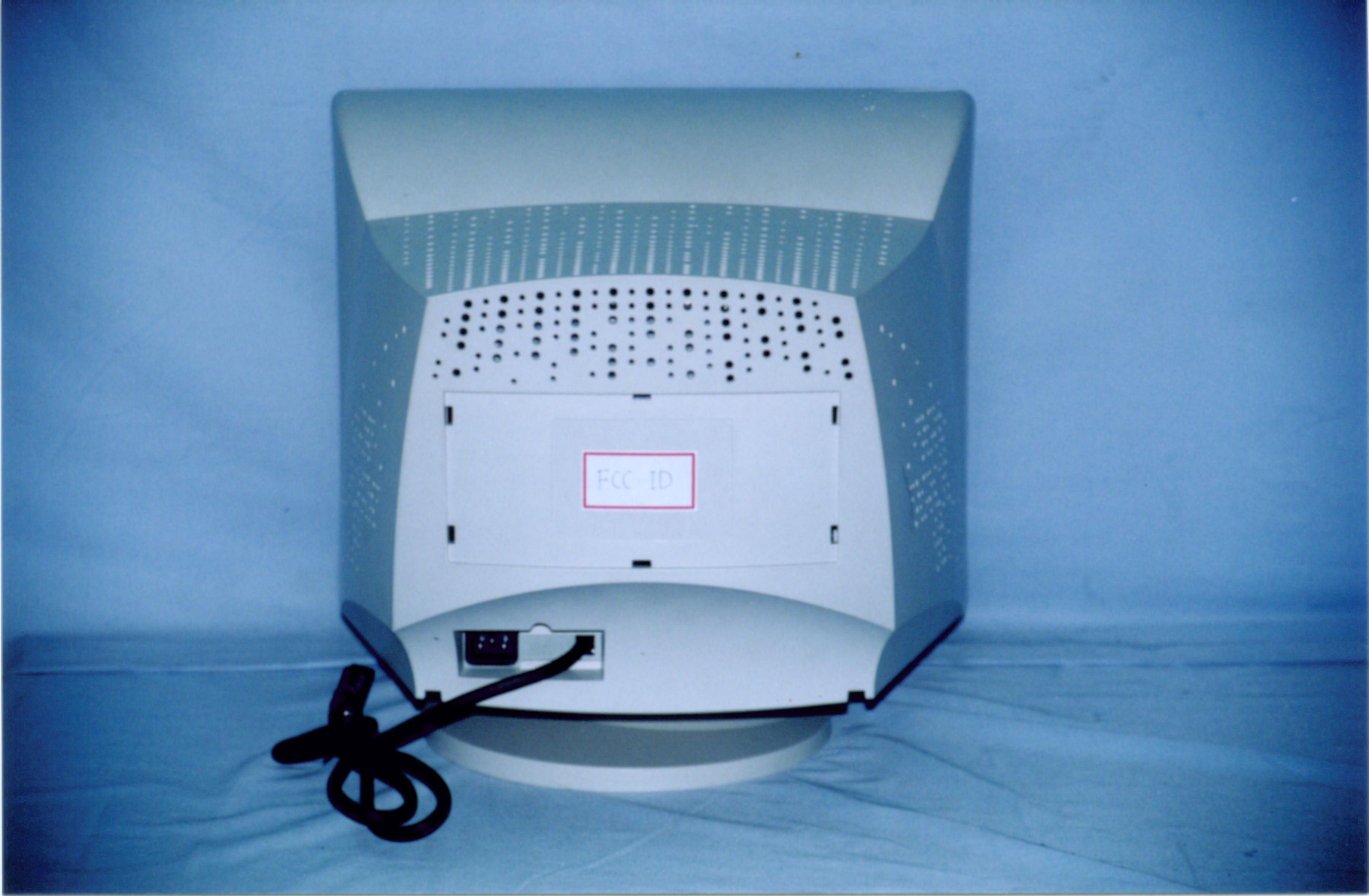

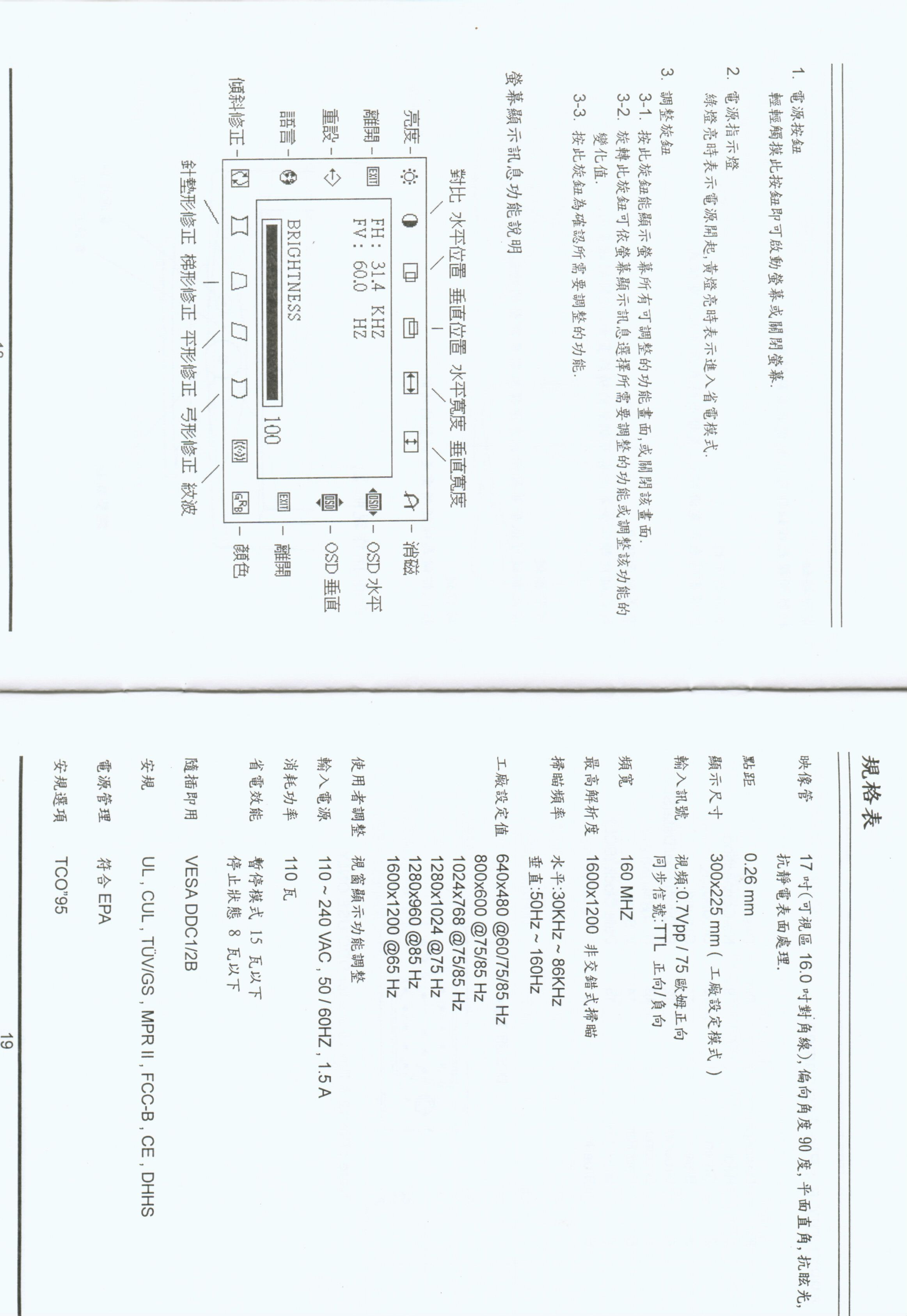

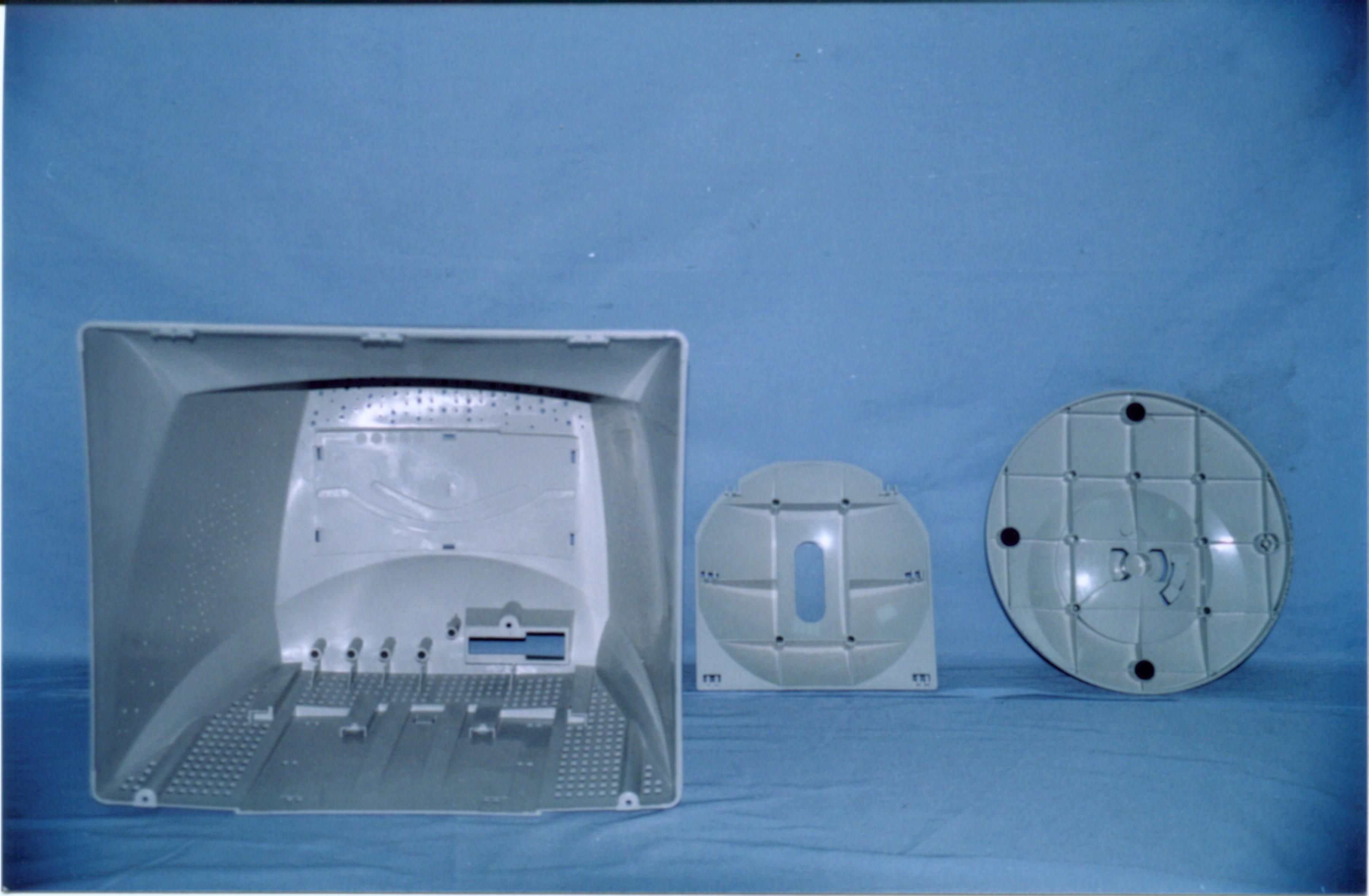

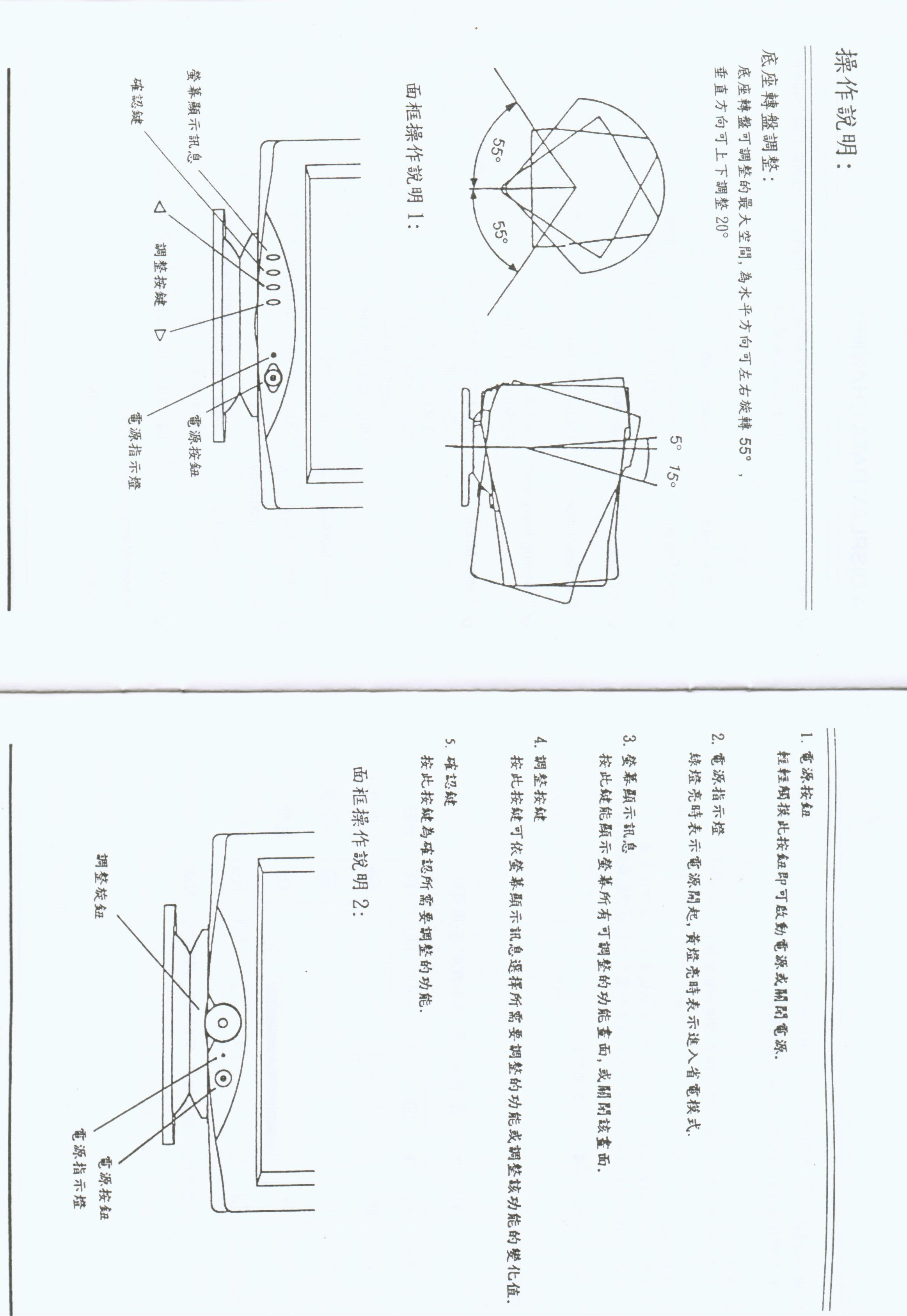

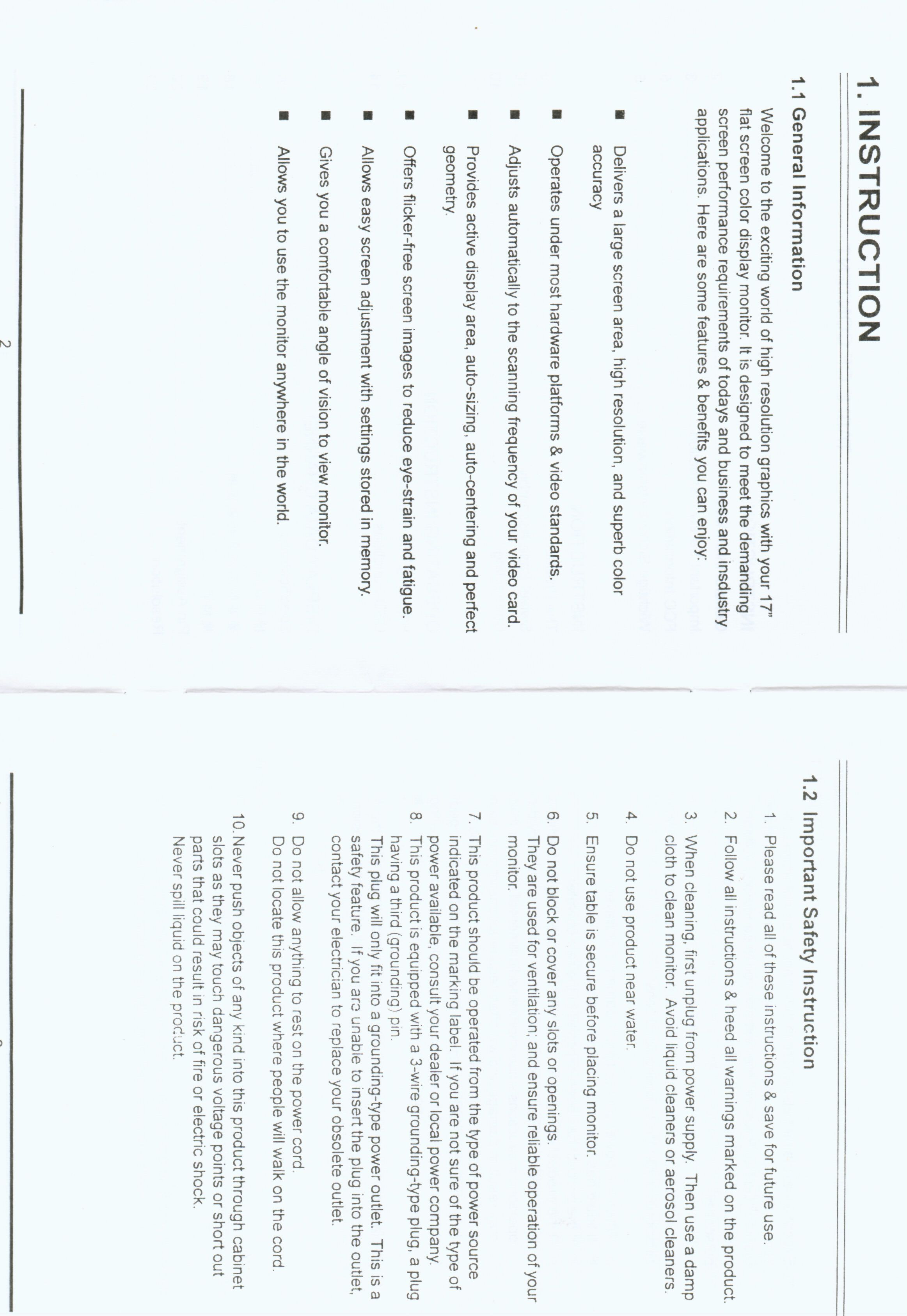

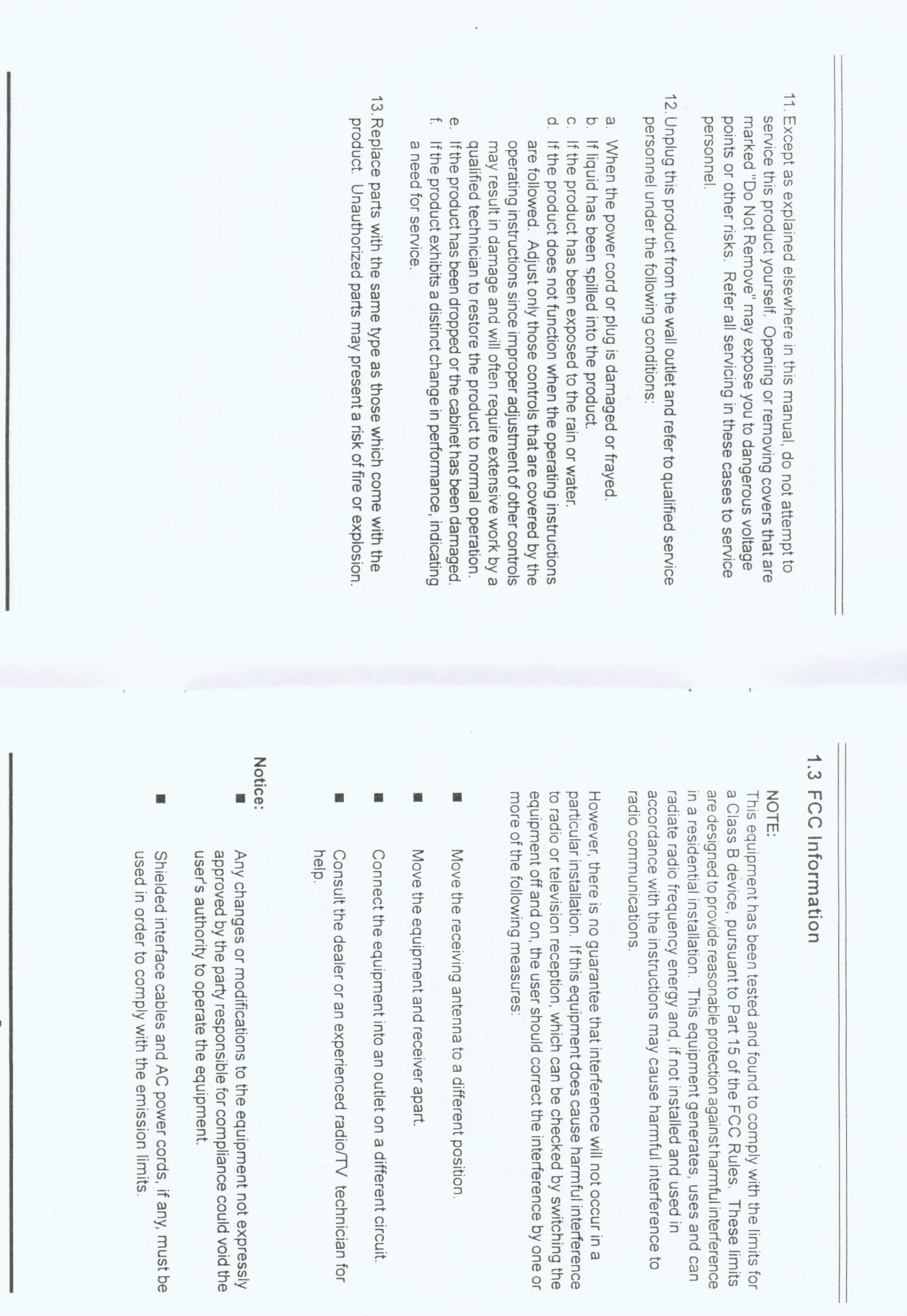

OPERLENCE ELECTRONICS CORPORATION MODEL : EX7P SAMPLE OF FCC ID LABEL : FCC ID : OH5EX7P This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. And (2) this device must accept any interference that may cause undesired operation.

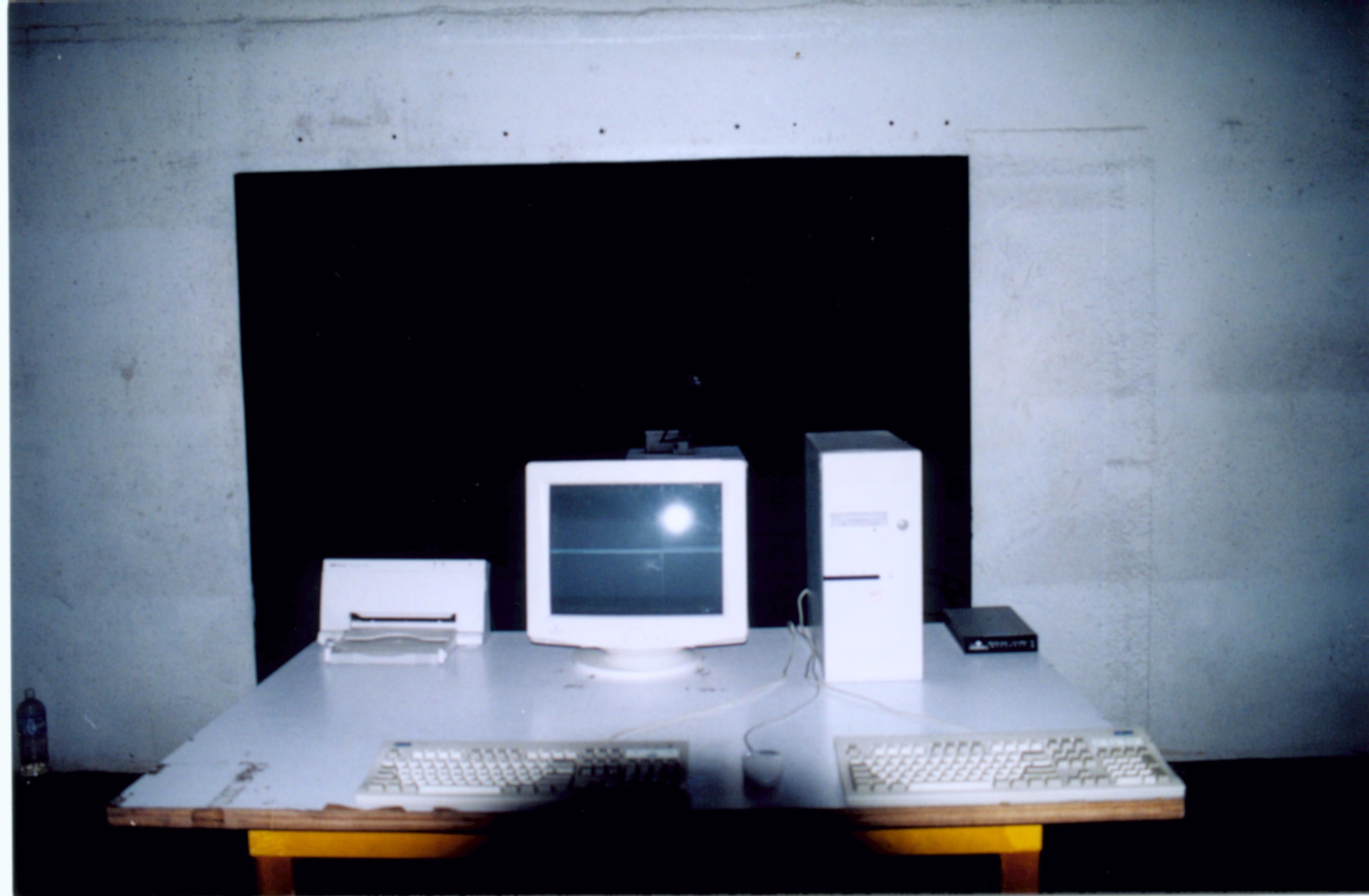

HomeTek Technology Inc.FCC ID : OH5EX7P FB8I010 TABLE OF CONTENTS TABLE OF CONTENTS ............................................................................................................................................1 GENERAL INFORMATION ..........................................................................................................................................2 MODIFICATION LIST ...................................................................................................................................................4 CONDUCTED POWER LINE TEST .............................................................................................................................5 1TEST INSTRUMENTS & FACILITIES.........................................................................................................5 2TEST PROCEDURE .......................................................................................................................................5 3TEST SETUP...................................................................................................................................................6 4CONFIGURATION OF THE EUT .................................................................................................................8 5EUT OPERATING CONDITION .................................................................................................................11 6LIMIT OF CONDUCTED POWER LINE EMISSION CLASS B : .............................................................11 7RESULT OF CONDUCTED POWER LINE TEST (1)................................................................................12 8RESULT OF CONDUCTED POWER LINE TEST (2)................................................................................13 9RESULT OF CONDUCTED POWER LINE TEST (3)................................................................................14 10PHOTO OF CONDUCTED POWER LINE TEST ..................................................................................15 RADIATED EMISSION TEST .....................................................................................................................................16 1TEST INSTRUMENTS & FACILITIES.......................................................................................................16 2TEST PROCEDURE .....................................................................................................................................17 3TEST SETUP.................................................................................................................................................17 4CONFIGURATION OF THE EUT ...............................................................................................................18 5EUT OPERATING CONDITION .................................................................................................................18 6LIMIT OF RADIATED EMISSION CLASS B : ..........................................................................................18 7RESULT OF RADIATED EMISSION TEST (1) .........................................................................................19 8RESULT OF RADIATED EMISSION TEST (2) .........................................................................................21 9RESULT OF RADIATED EMISSION TEST (3) .........................................................................................23 10PHOTO OF RADIATED EMISSION TEST............................................................................................25 PHOTO OF FCC ID LABEL.........................................................................................................................................26 PHOTOS OF EUT ..........................................................................................................................................................27 PHOTOS OF EUT ..........................................................................................................................................................28 PHOTOS OF EUT ..........................................................................................................................................................29 PHOTOS OF EUT ..........................................................................................................................................................30 PHOTOS OF EUT ..........................................................................................................................................................31 PHOTOS OF EUT ..........................................................................................................................................................32 PHOTOS OF EUT ..........................................................................................................................................................33 PHOTOS OF EUT ..........................................................................................................................................................34 PHOTOS OF EUT EX7P MODIFICATION ...............................................................................................................35 PHOTOS OF EUT EX7P MODIFICATION ...............................................................................................................36 APPENDIX A CIRCUIT (BLOCK) DIAGRAM APPENDIX B USERβS MANUAL HomeTek Technology Inc.FCC ID : OH5EX7P FB8I010Page : 2 of 36 GENERAL INFORMATION 1APPLICANT: OPERLENCE ELECTRONICS CORPORATION 2ADDRESS : No. 186, Yung Chi Road, Taipei, Taiwan, R.O.C. 3MANUFACTURER : OPERLENCE ELECTRONICS CORPORATION 4ADDRESS : Industrial Park Of Liaoxia, Houjie, Dongguan, Guangdong, China 5DESCRIPTION OF EUT : EUT: 17β COLOR MONITOR FCC ID: OH5EX7P Model Number: EX7P Serial #: N/A Data Cable: SHIELDED Power Cord: UN-SHIELDED Power Supply Type: SWITCHING HomeTek Technology Inc.FCC ID : OH5EX7P FB8I010Page : 3 of 36 β¦
Text truncated - open the document above for the full version.

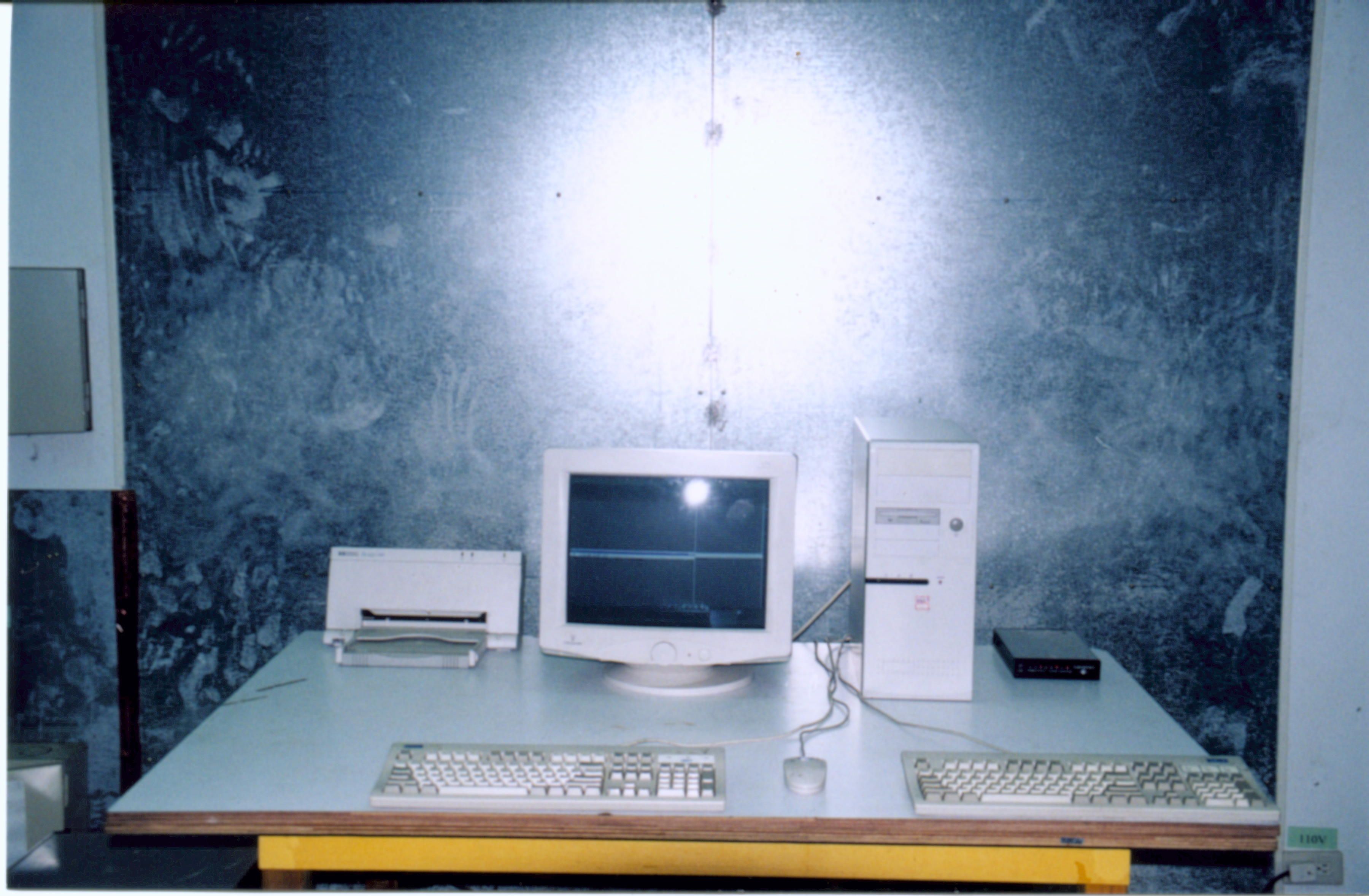

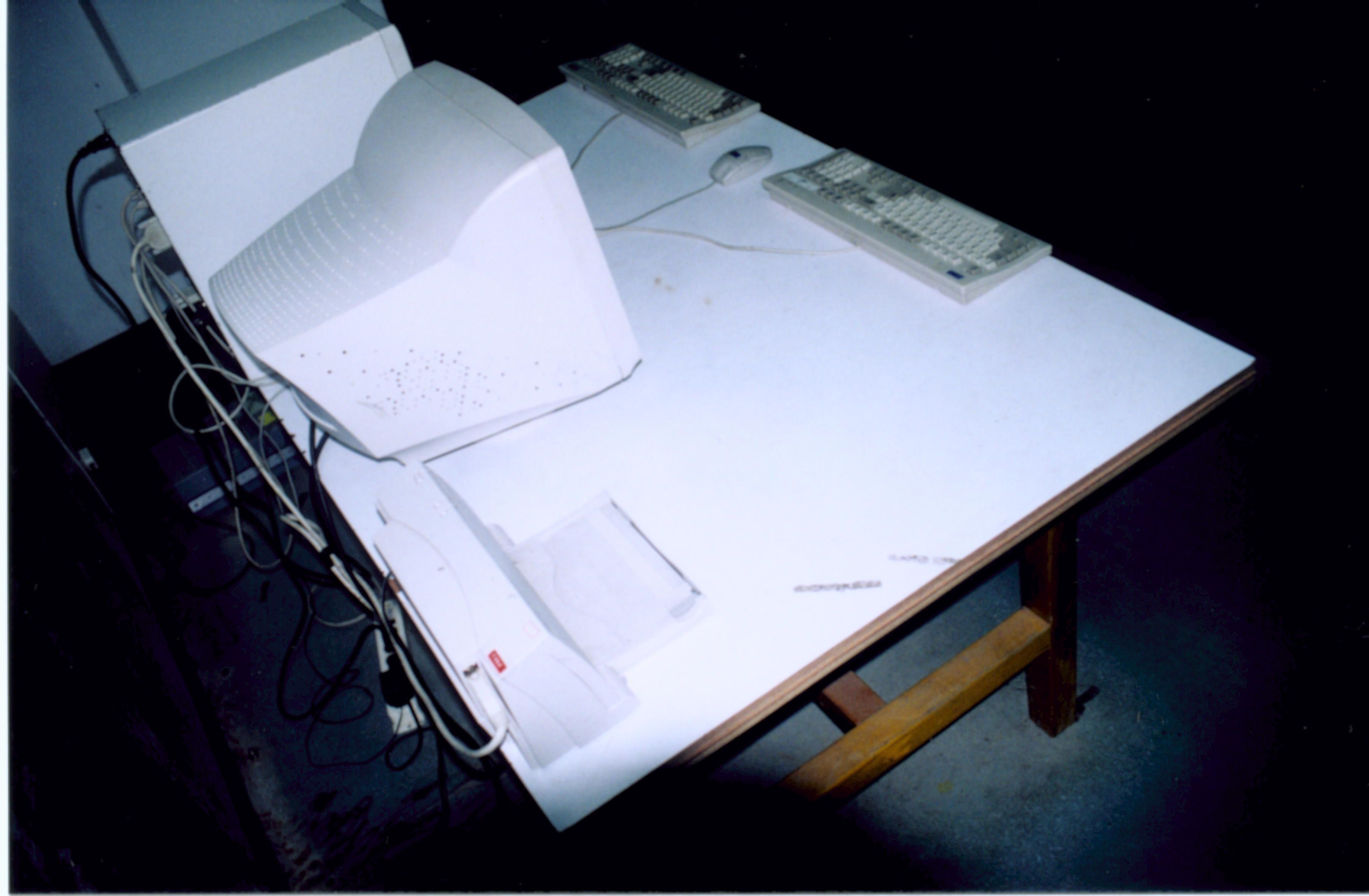

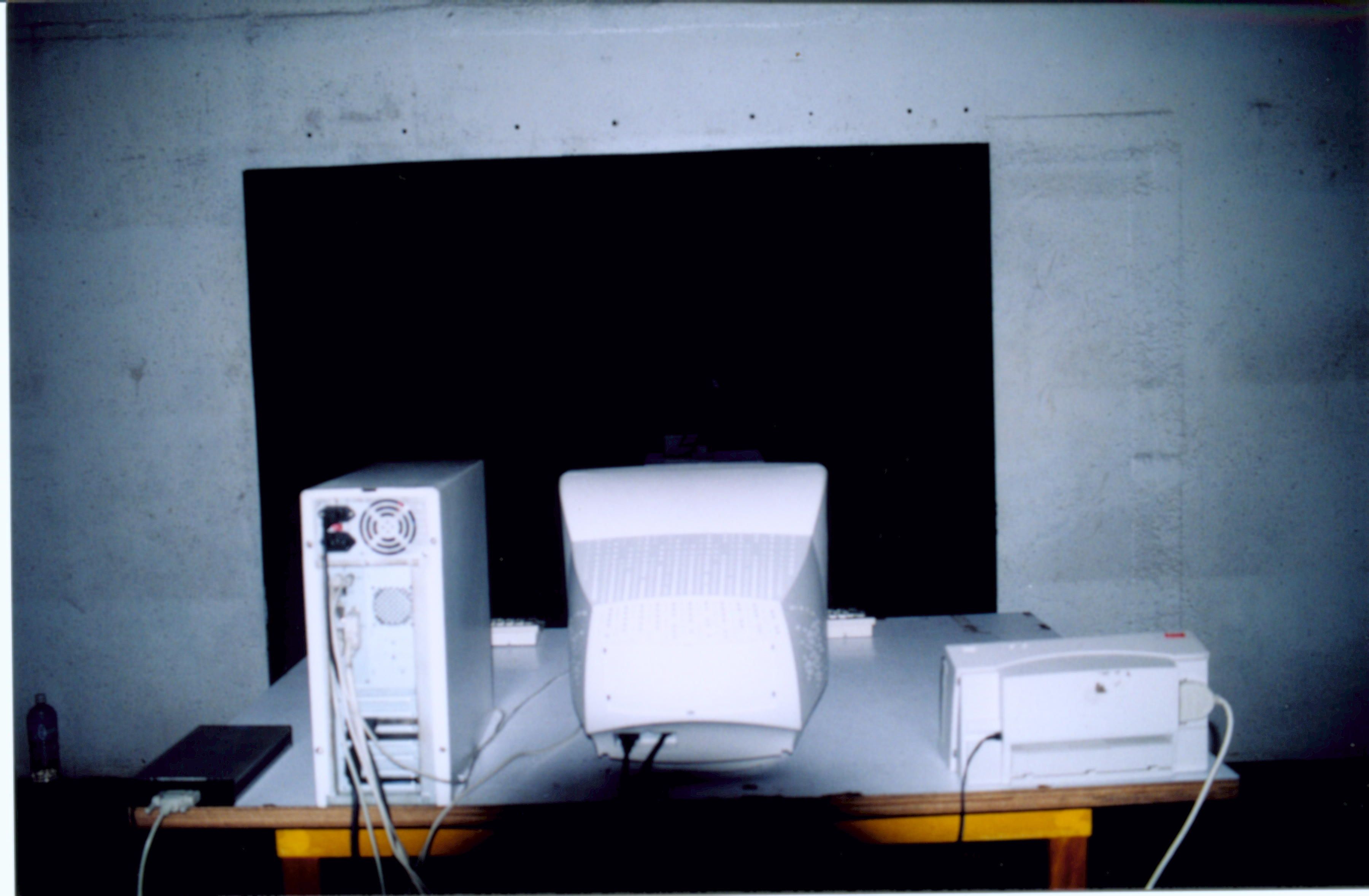

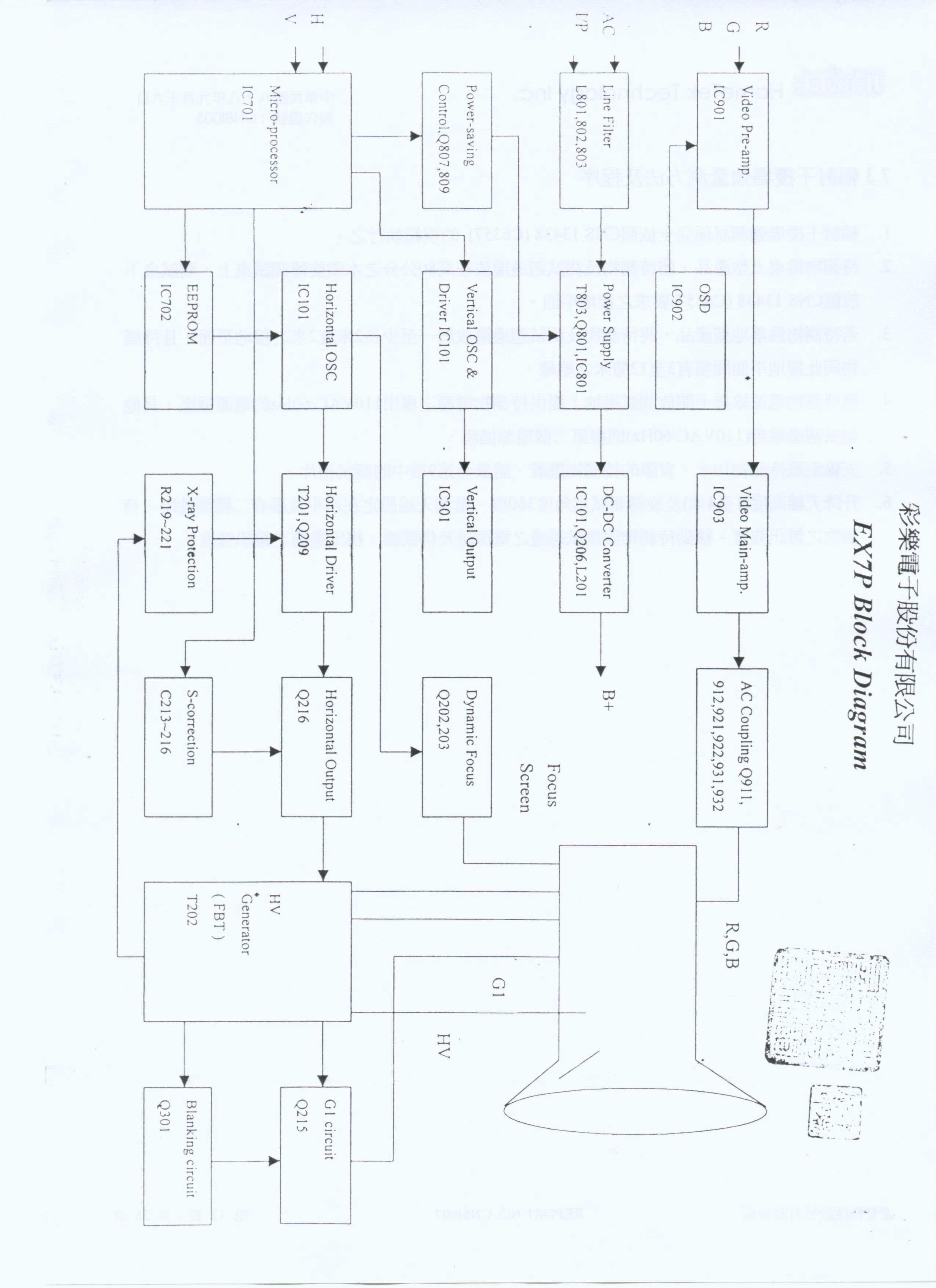

HomeTek Technology Inc. TEST REPORT CERTIFICATION EUT: 17β COLOR MONITOR MODEL NO.: EX7P FCC ID: OH5EX7P Final Test Date :9/23/99REPORT #:FB8I010 APPLICANT: OPERLENCE ELECTRONICS CORPORATION ADDRESS: No. 186, Yung Chi Road, Taipei, Taiwan, R.O.C. MEASUREMENT PROCEDURE USED : PART 15 SUBPART B OF FCC RULES AND REGULATIONS ( 47 CFR PART 15 ) FCC / ANSI C63.4-1992 WE HEREBY SHOW THAT : THE MEASUREMENT SHOWN IN THE ATTACHMENT WERE MADE IN ACCORDANCE WITH THE PROCEDURES INDICATED, AND THE MAXIMUM ENERGY EMITTED BY THE EQUIPMENT WAS FOUND TO BE WITHIN THE FCC LIMITS APPLICABLE. THIS TEST RESULTS OF THIS REPORT APPLIES TO ABOVE TESTED SAMPLE ONLY. THIS TEST REPORT SHALL NOT BE REPRODUCE IN PART WITHOUT WRITTEN APPROVAL OF HOMETEK TECHNOLOGY INC. TEST ENGINEER :DATE : DICK TSAI CHECK BY:DATE : SUSAN HUANG APPROVED BY:DATE : GRANT HUANG/Manager ADDRESS: No.85-5, Shir Men Road, Tu Cheng City, Taipei Hsien, TAIWAN, R. O. C. PHONE : 886-2-22608375 FAX : 886-2-22748013 E - mail:[email protected]

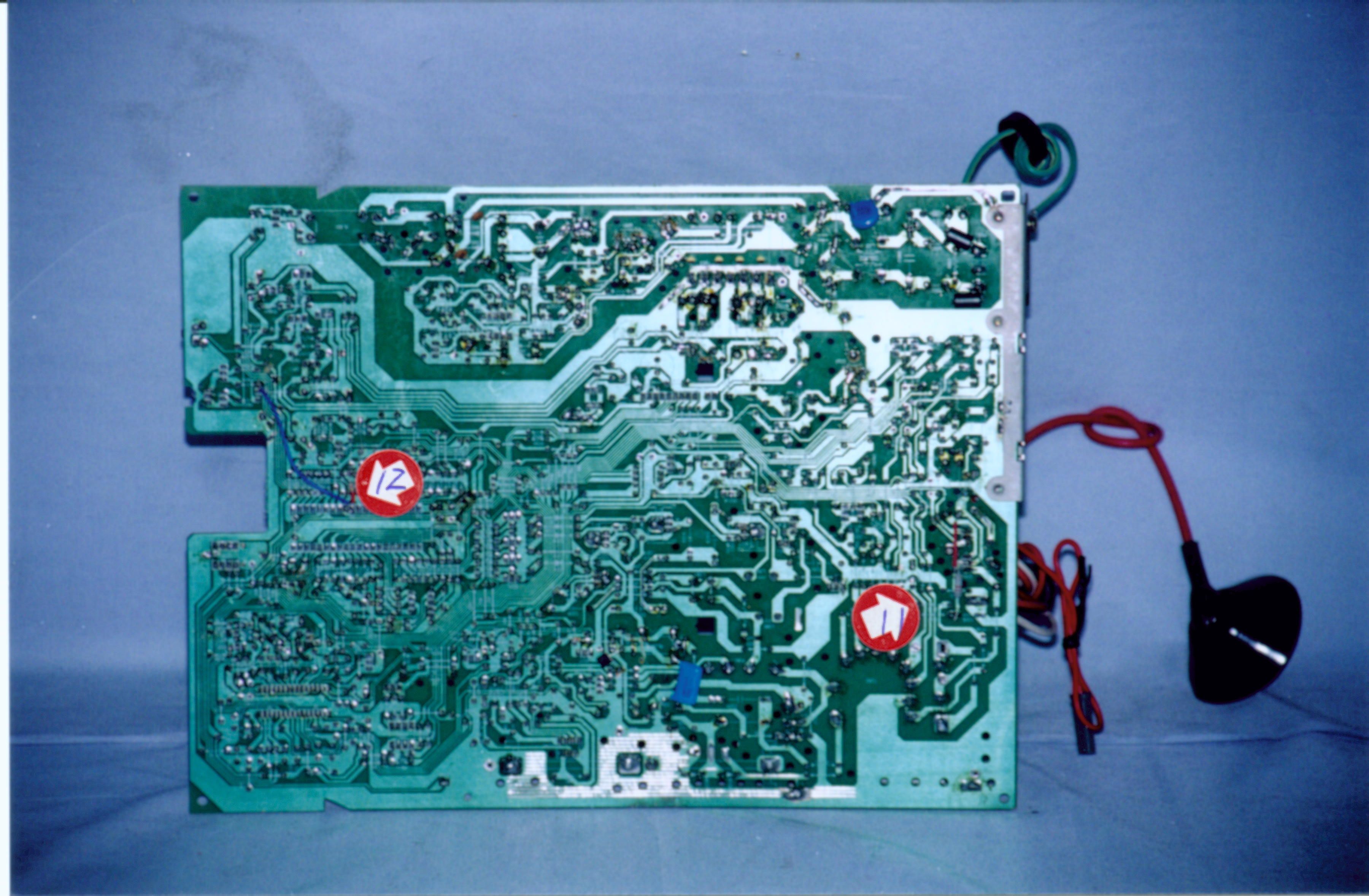

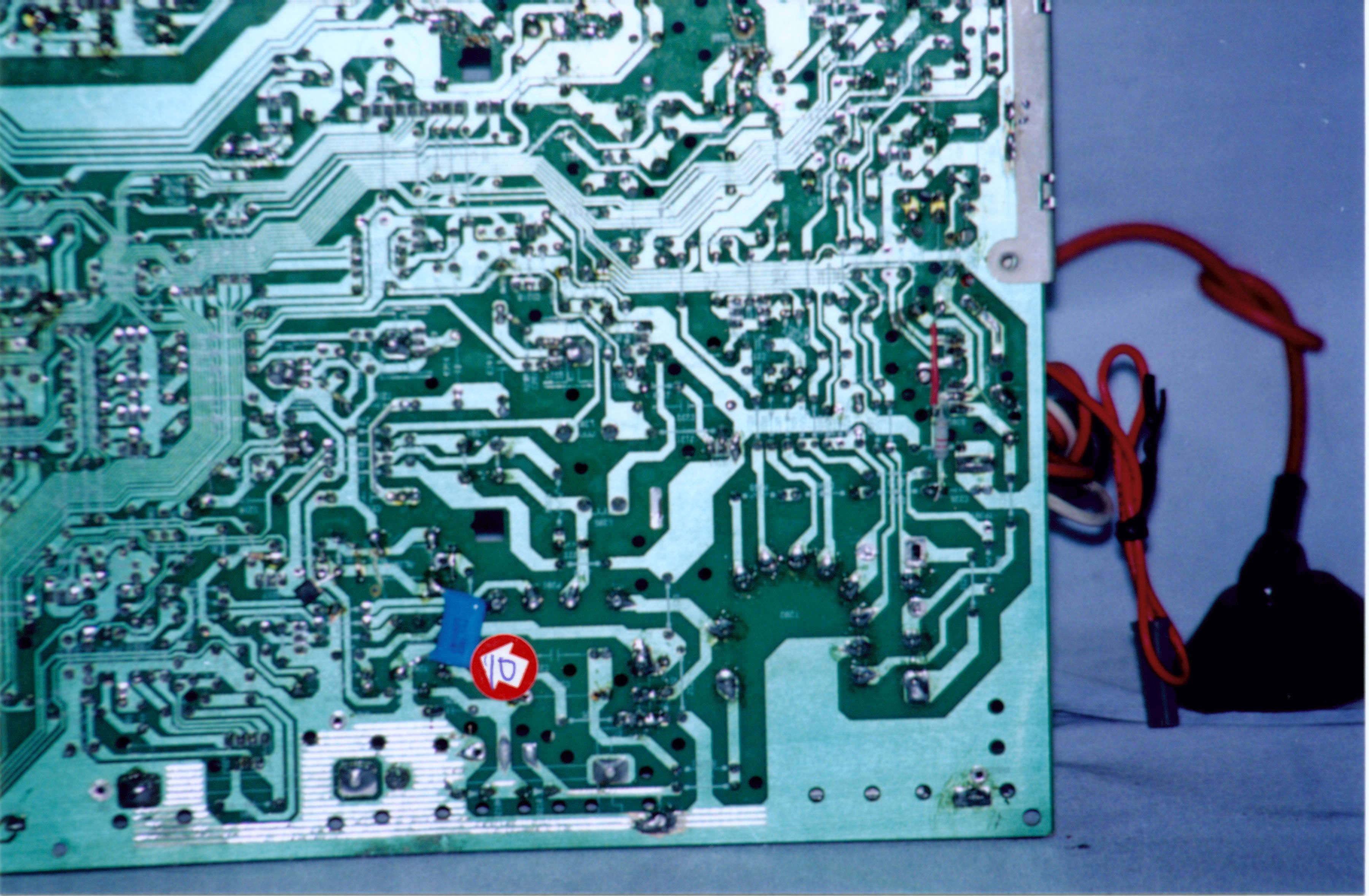

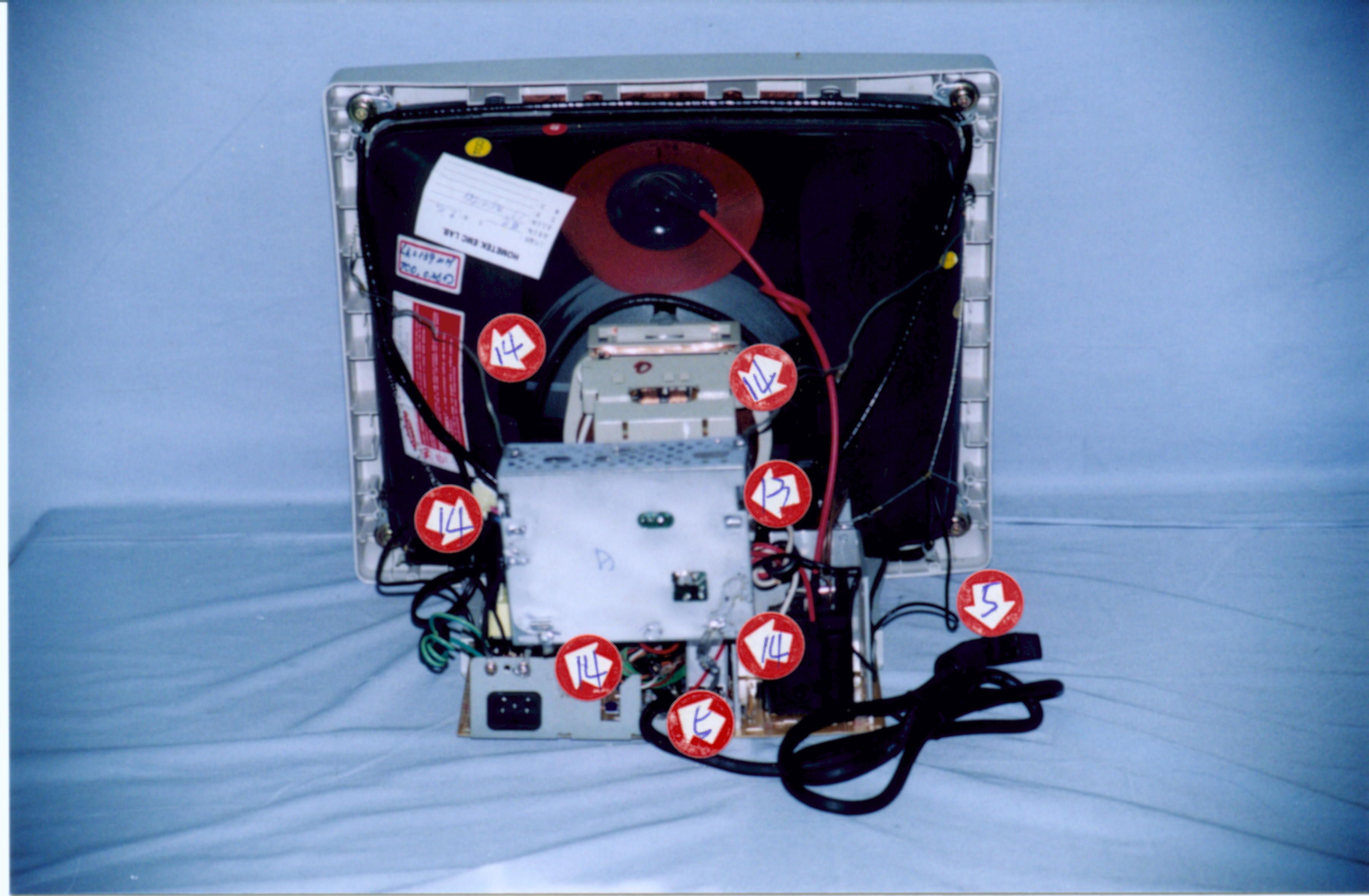

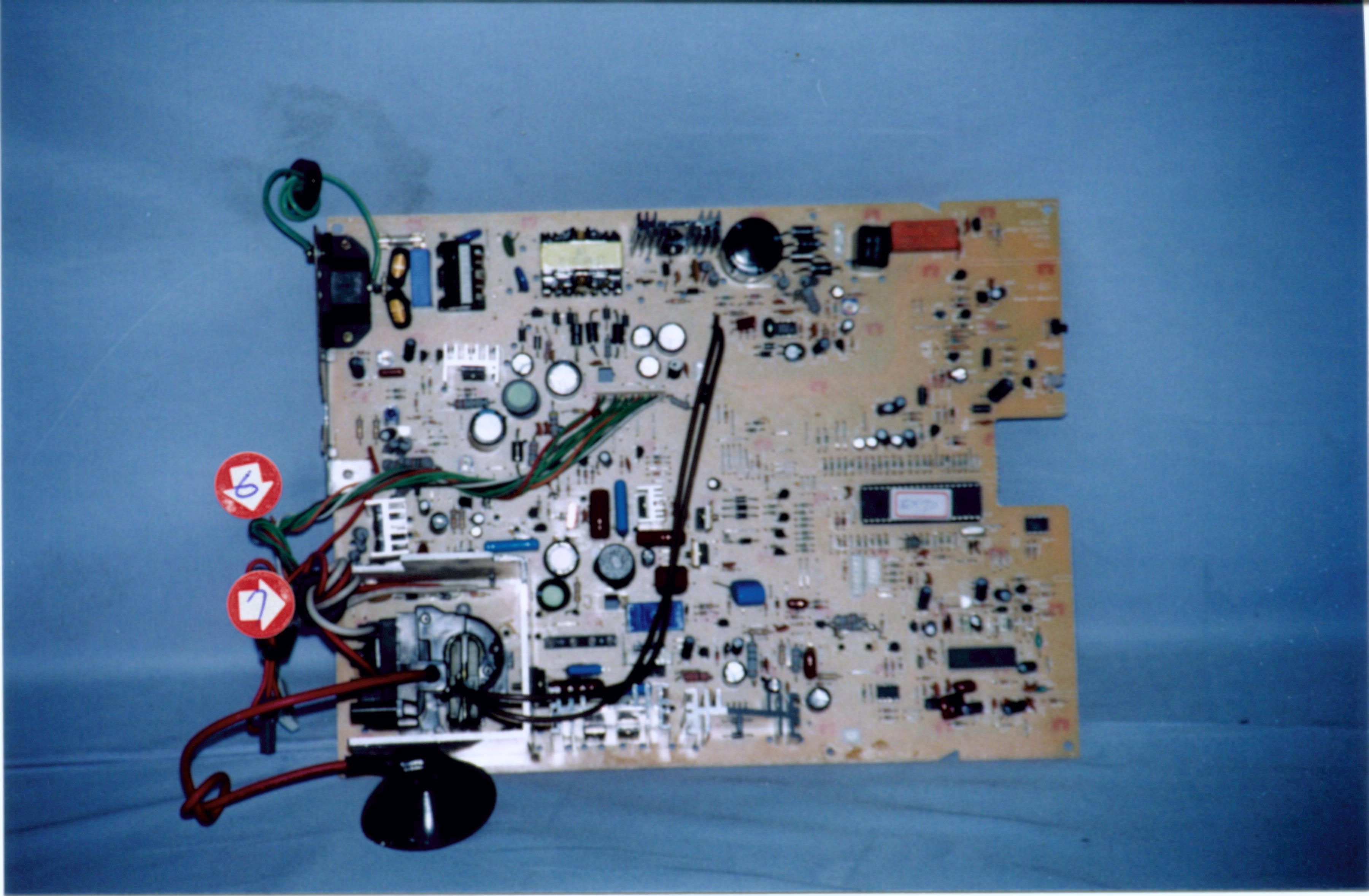

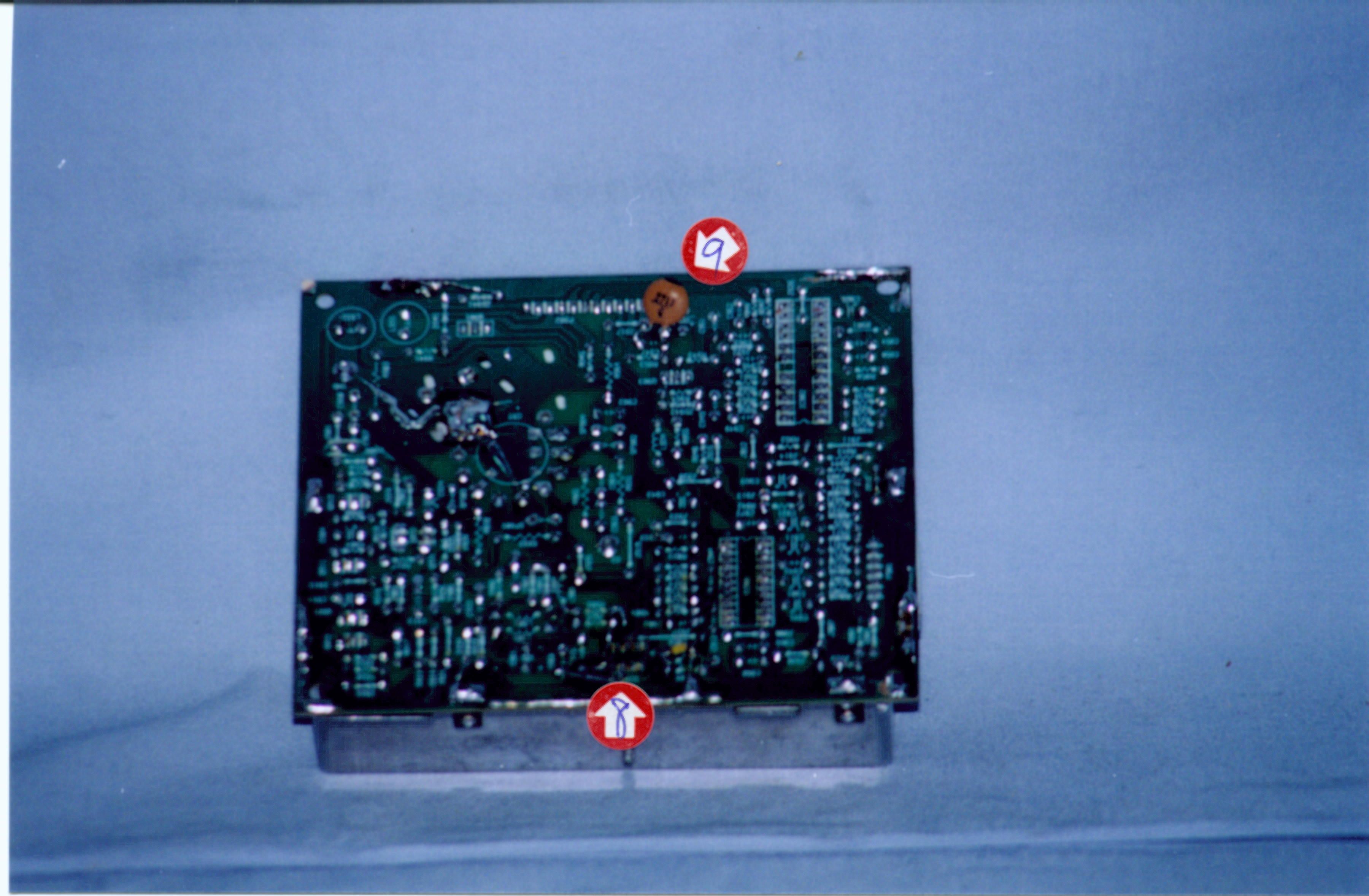

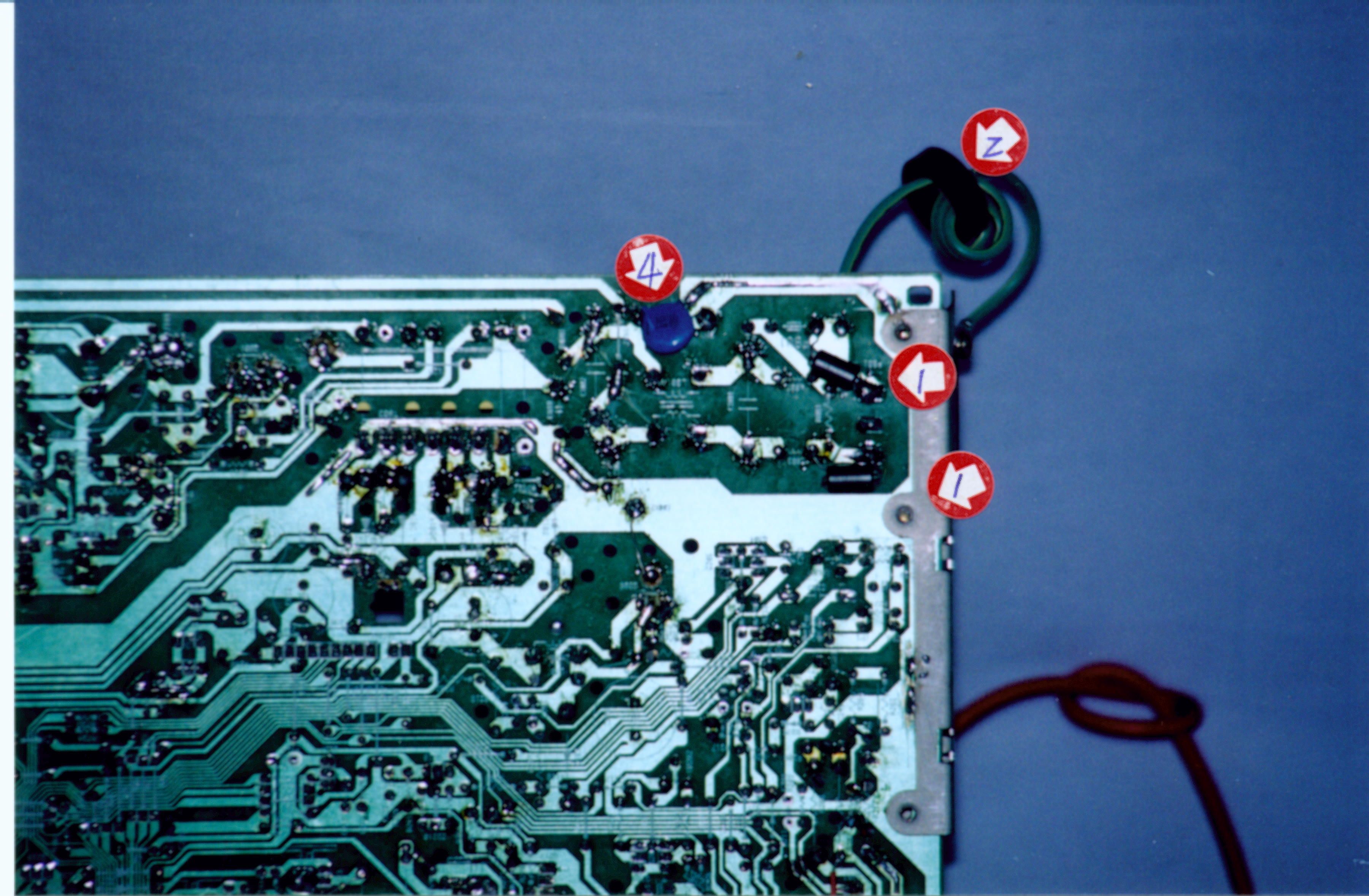

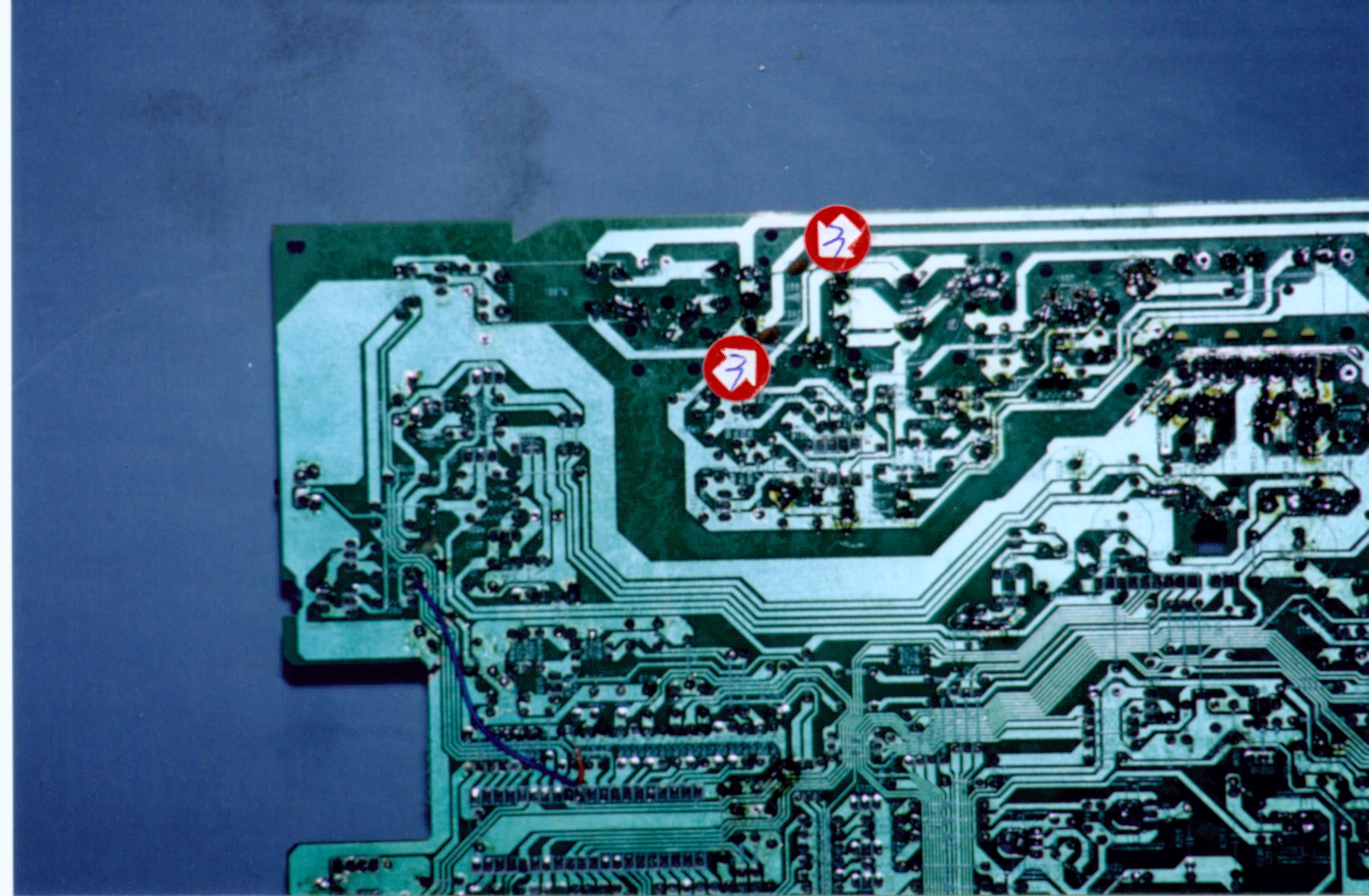

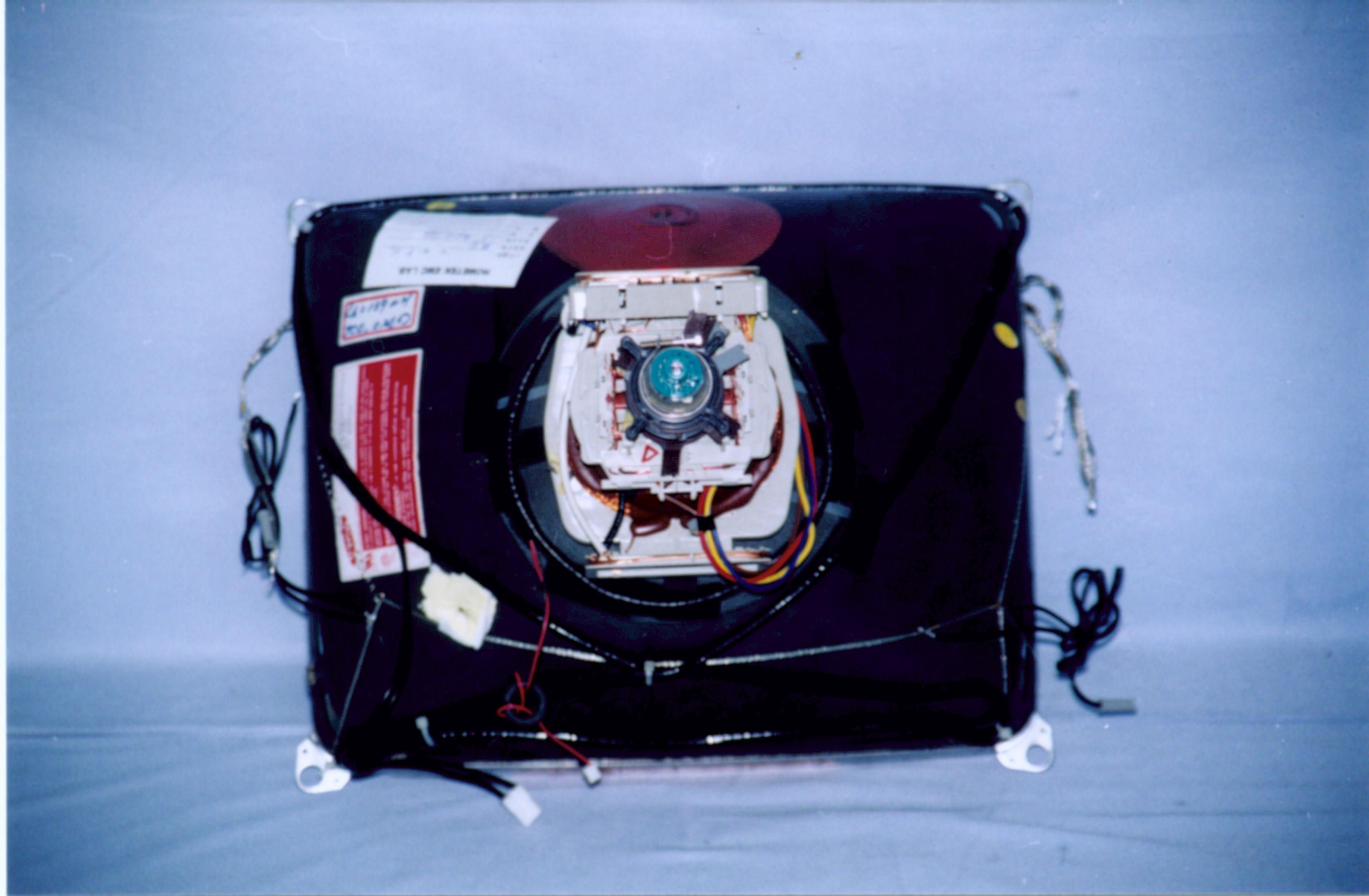

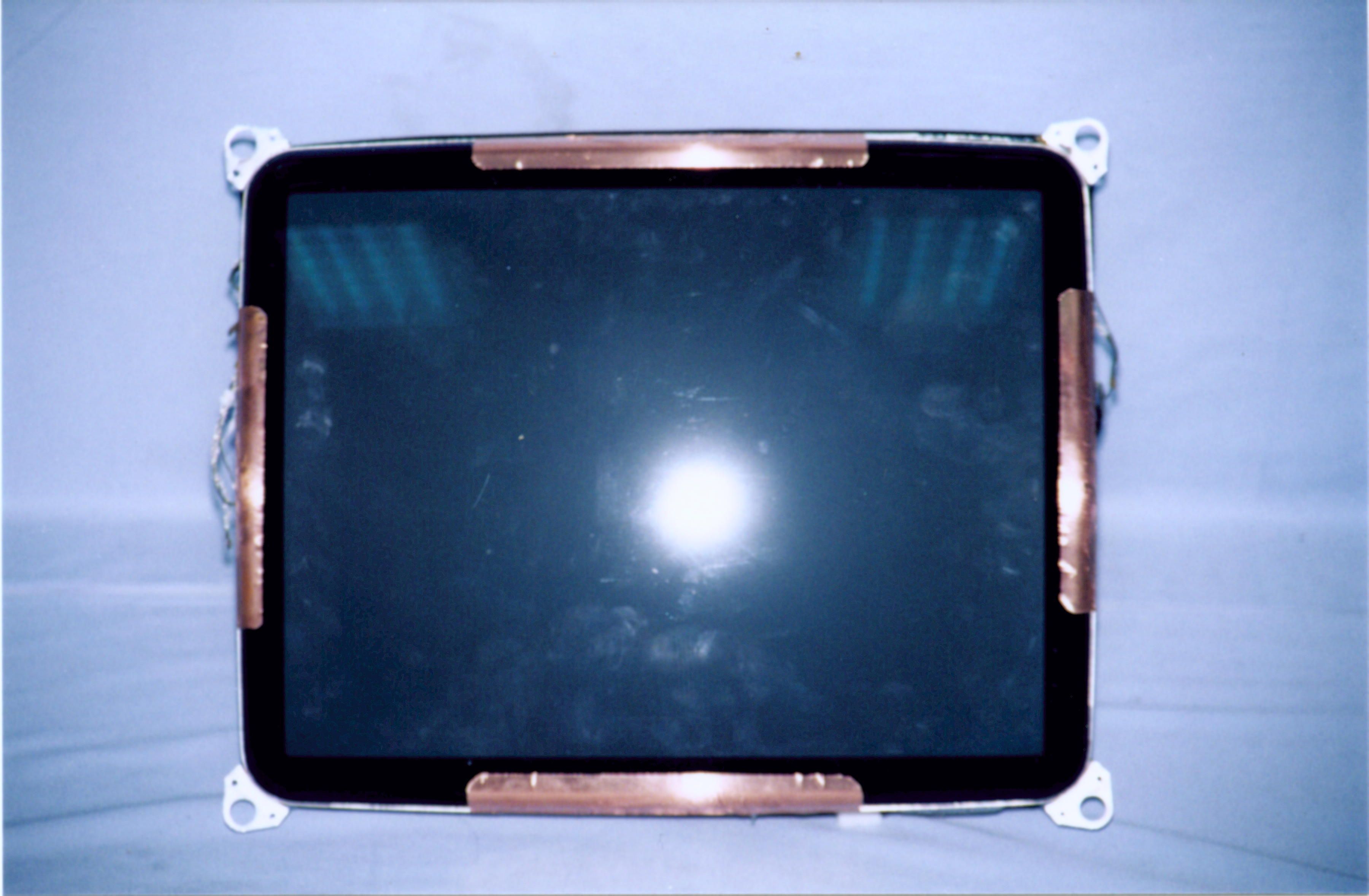

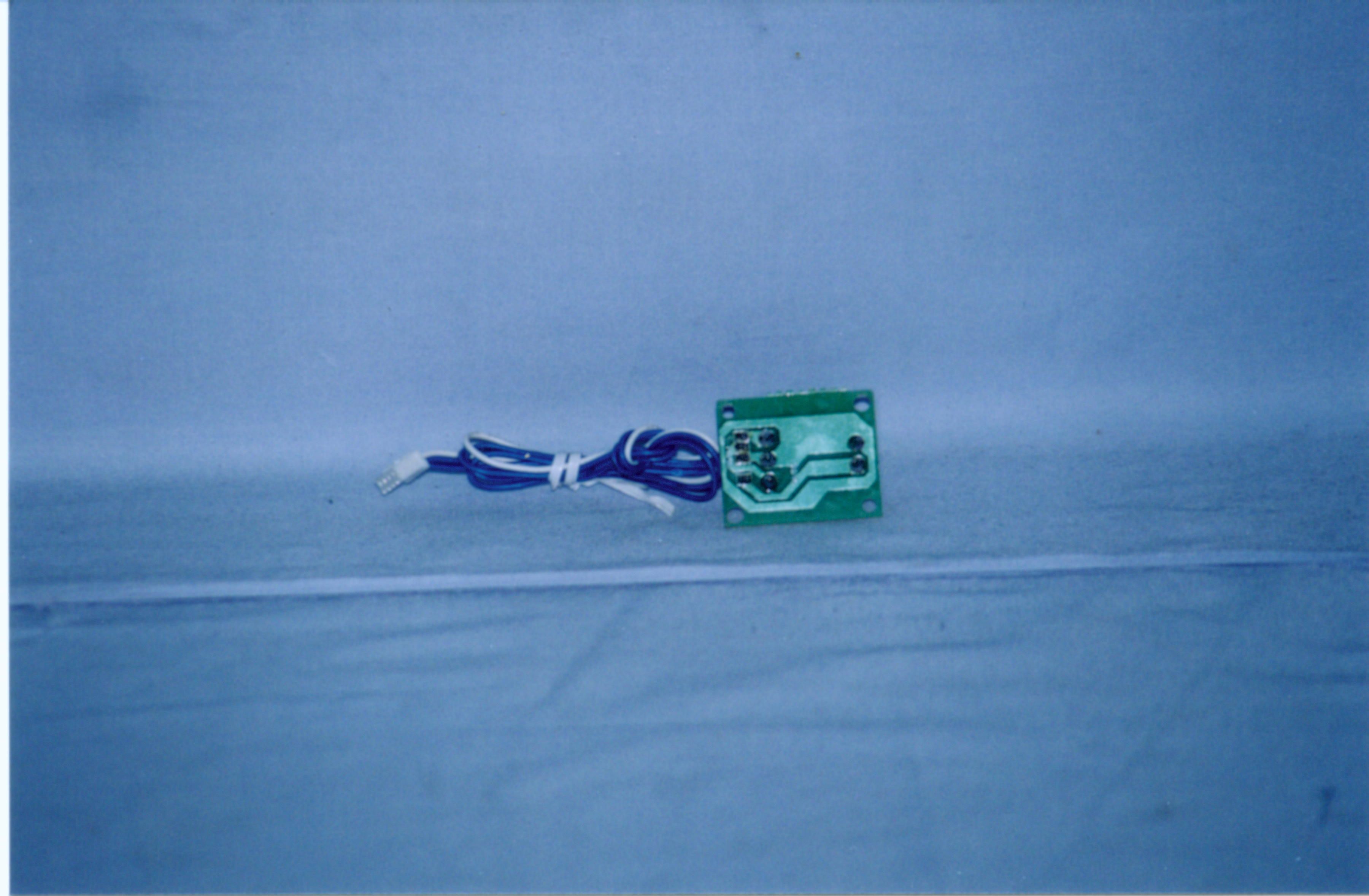

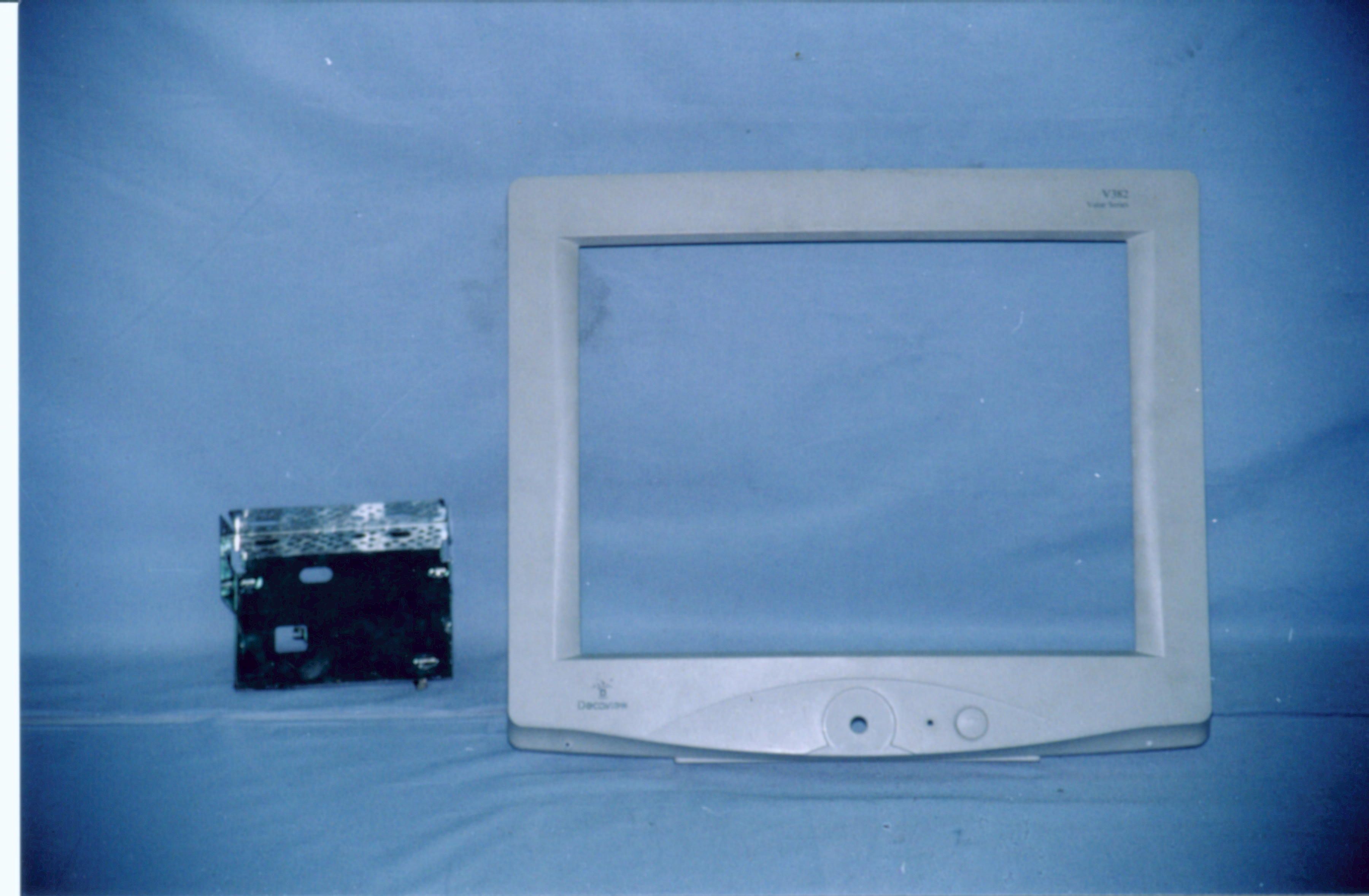

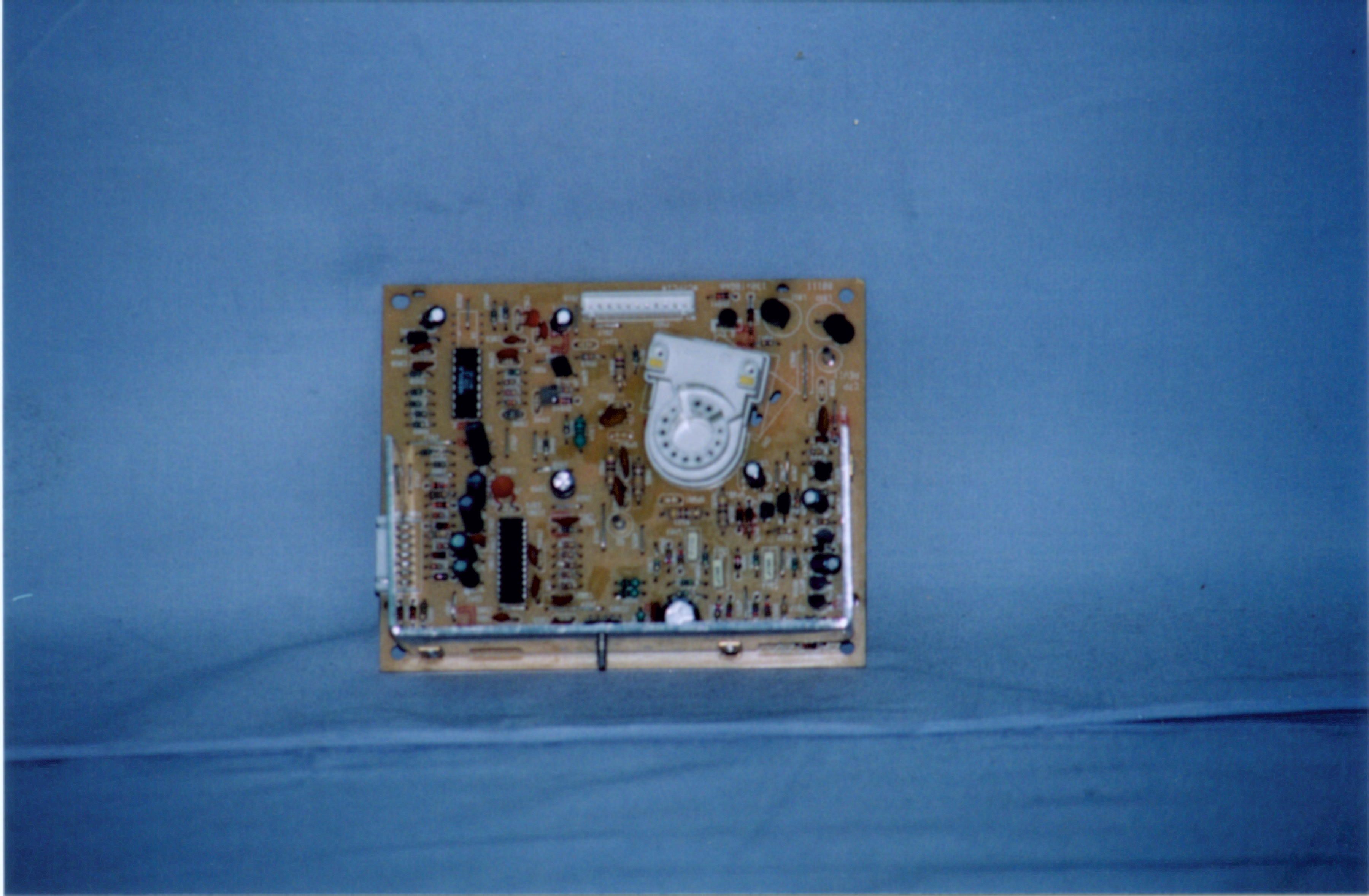

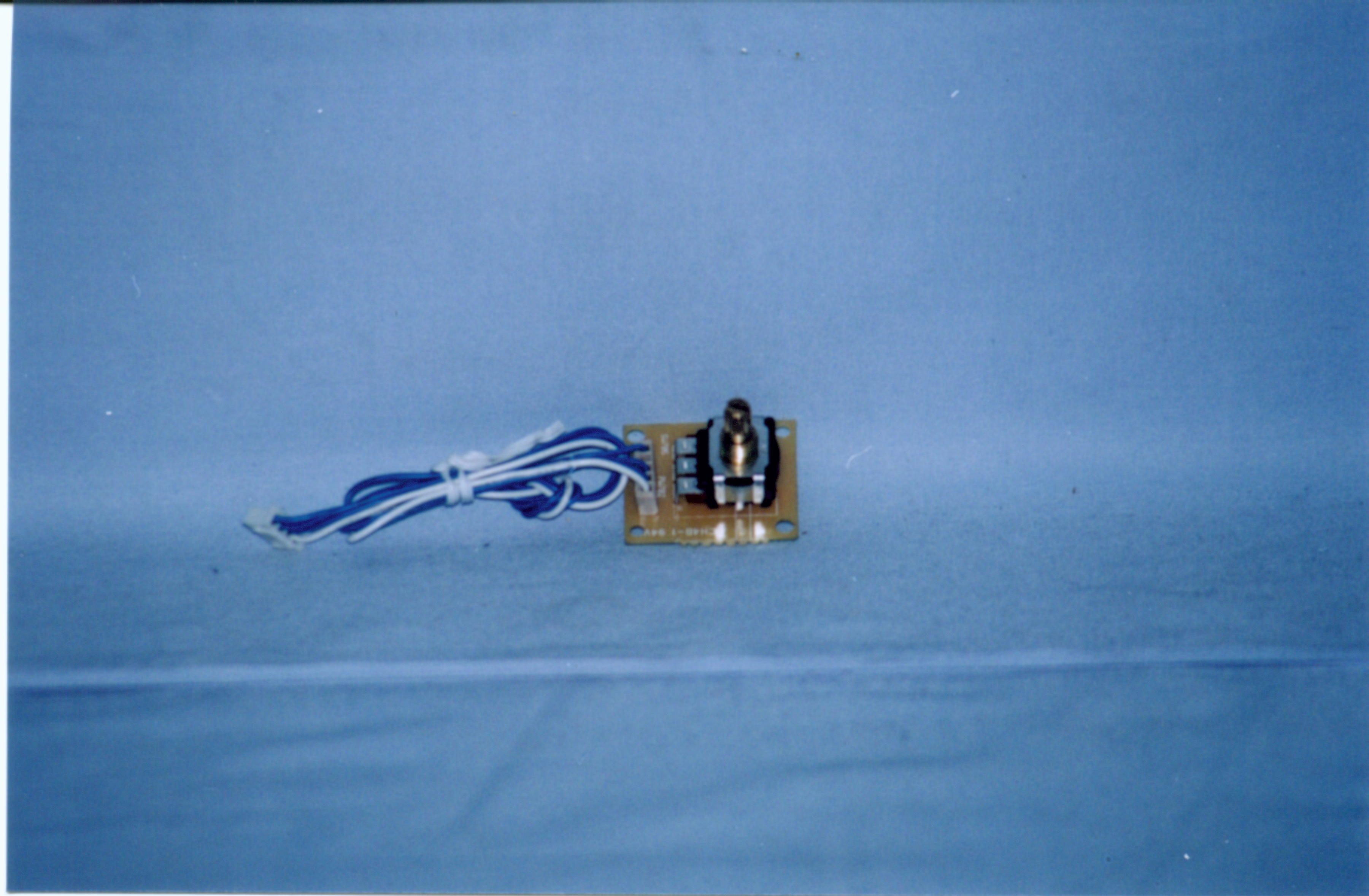

HomeTek Technology Inc. MODIFICATION LIST THE FOLLOWING ACCESSORIES WERE ADDED TO THE EUT DURING TESTING : FCC ID : OH5EX7P 1. The AC power plug added two core at L & N (Please refer to photo file modification1.jpg) 2. The AC power plug added a core at GND wire turn three cycles (Please refer to photo file modification1.jpg) 3. The D802 and D804 added a 100pf cap connected to GND (Please refer to photo file modification2.jpg) 4. Change the C803, connected to other GND (Please refer to photo file modification1.jpg ) 5. Added a core at VGA cable near the VGA connected and added a core at VGA cable near the monitor (Please refer to photo file EutInsideView.jpg) 6. Added a core at RW201 bus cable (Please refer to photo file MainBoardCompView.jpg) 7. Added a core at FBT HV out (Please refer to photo file MainBoardCompView.jpg) 8. The 96VIN of the VRT board added a choke (Please refer to photo file CrtBoardCompView.jpg) 9. The C802 of the main board replaced by 0.22MF cap (Please refer to photo file CrtBoardCompView.jpg) 10. The VCC pin of the RL201 added a 182J cap connected to GND (Please refer to photo file modification3.jpg) 11. The R807 of the main board replaced by 75K 1/2W resistor (Please refer to photo file MainBoardSolView.jpg) 12. IC 201, 30 pin foot jump wire (Please refer to photo file MainBoardSolView.jpg) 13. Added a meal cover at CRT board (Please refer to photo file EutInsideView.jpg) 14. The CRT board GND added five jump wire connected to main board GND (Please refer to photo file EutInsideView.jpg)
P.O. Box 13-131, Pan-Chiao City Β· Taipei Hsien Β· Taiwan
| # | Rule Parts | Frequency Range | Power Output |
|---|---|---|---|
| 1 | 15B | - | - |

JBP - Part 15 Class B Computing Device Peripheral
Equipment Class
JBP - Part 15 Class B Computing Device Peripheral
JBP - Part 15 Class B Computing Device Peripheral
Equipment Class
JBP - Part 15 Class B Computing Device Peripheral
