PY7-50252OGSM/WCDMA/LTE Phone with BT, DTS/UNII a/b/g/n/ac, GPS and NFC

J9260 Important_Info 重要なお知らせ（安全のために） 取扱説明書 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この説明書には、事故を防ぐための重要な注意事項と本製品を 使う前の必要な準備について説明しています。この説明書をよ くお読みの上、製品を安全にお使いください。お読みになった 後は、いつでも見られるところに必ず保管してください。 お買い上げいただきありがとうございます。 J9260 お問い合わせ先 お取り扱いについて、ご不明な点がございましたら、 下記までお問い合わせください。 ■ ソニーモバイルコミュニケーションズ株式会社 お問い合わせ先： ソニーモバイル・スマートフォン相談窓口 050-3754-9013（有料） • 番号をよくご確認の上、お間違いのないように おかけください。 営業時間： 平日10：00～18：00 土・日・祝日10：00～17：00 ホームページ： http://www.sonymobile.co.jp/support/ 不要になりました電話機本体は、家庭ゴミとして捨てず、 各自治体の定めるリサイクル回収拠点へお持ちください。 または「保証書に記載のお問い合わせ先」までご相談く ださい。 濡れた状態での充電は、 異常な発熱・焼損などの原因となり 大変危険です。 1320-6017.1 本製品内部の物質が目や口などに入った場合は、すぐ にきれいな水で洗った後、直ちに医師の診療を受けて ください。 本製品内部の物質の影響により、失明や体調不良など の原因となります。 ライトの発光部を人の目に近づけて点灯、発光させな いでください。特に、乳幼児に対しては十分に距離を 離してください。 視力障害などの原因となります。また、目がくらんだ り驚いたりしてけがなどの事故の原因となります。 自動車などの運転者に向けてライトを点灯、発光しな いでください。 運転の妨げとなり、事故などの原因となります。 点滅を繰り返す画面を長時間見ないでください。 けいれんや意識喪失などの原因となります。 本製品内のSIMカード／ microSDカード挿入口に水 などの液体（飲料水、汗、海水、ペットの尿など）や金属 片、燃えやすいものなどの異物を入れないでください。 また、SIMカードやmicroSDカードの挿入場所や向 きを間違えないでください。 火災、やけど、けが、感電などの原因となります。 カメラのレンズに直射日光などを長時間当てないで ください。 レンズの集光作用により、火災、やけど、けがなどの原 因となります。 安全のために • ご使用の前に、この「安全のために」をよくお読みの上、正し くお使いください。また、お読みになった後は大切に保管し てください。 • ここに示した注意事項は、お使いになる人や、他の人への危 害、財産への損害を未然に防ぐための内容を記載しています ので、必ずお守りください。 • 次の表示の区分は、表示内容を守らず、誤った使用をした場 合に生じる危害や損害の程度を説明しています。 この表示は、取り扱いを誤った場合、「死亡ま たは重傷 ※1 を負う危険が切迫して生じること が想定される」内容です。 この表示は、取り扱いを誤った場合、「死亡ま たは重傷 ※1 を負う可能性が想定される」内容 です。 この表示は、取り扱いを誤った場合、「軽傷 ※2 を負う可能性が想定される場合および物的 損害 ※3 の発生が想定される」内容です。 ※1 重傷： 失明・けが・やけど（高温・低温）・感電・骨折・中毒などで後遺 症が残るもの、および治療に入院や長期の通院を要するものを指 します。 ※2 軽傷： 治療に入院や長期の通院を要さない、けが・やけど（高温・低温）・ 感電などを指します。 ※3 物的損害： 家屋・家財および家畜・ペットなどにかかわる拡大損害を指 します。 安全規制について 電波法に基づく認証について 本製品は、電波法に基づく小電力データ通信の無線設備として 認証を受けています。従って、本製品を使用するときに無線局 の免許は必要ありません。ただし、以下の事項を行うと法律に より罰せられることがあります。 • 本製品を分解／改造すること • 改造された本製品は絶対に使用しないでください。 改造した本製品を使用した場合は電波法に抵触します。 本製品は、電波法に基づく特定無線設備の技術基準適合証明 などを受けており、その証として「技適マーク 」が本製品の 電子銘板に表示されております。電子銘板は、ホーム画面を 上にスライド＞［設定］＞［システム］＞［認証］をタップして ご確認いただけます。 本製品のネジを外すなどして内部の改造を行った場合、技術 基準適合証明などが無効となります。 技術基準適合証明などが無効となった状態で使用すると、電 波法に抵触しますので、絶対に使用されないようにお願いい たします。 • 基本ソフトウェアを不正に変更しないでください。 ソフトウェアの改造とみなし故障修理をお断りする場合が あります。 ACアダプターについて ACアダプターは、対応のものをお使いください。 推奨のACアダプターについては、次のサイトをご確認くださ い。 http://www.sonymobile.co.jp/product/accessories/ 周波数帯について 本製品のBluetooth機能／無線LAN機能が使用する周波数帯 は、次のとおりです。 2.4：2400MHz帯を使用する無線設備を表します。 FH/XX/DS/OF：変調方式がFH-SS、その他の方式、DS-SS、 OFDMであることを示します。 4：想定される与干渉距離が40m以下であることを示します。 8：想定される与干渉距離が80m以下であることを示します。 ：2400MHz ～ 2483.5MHzの全帯域を使用し、かつ 移動体識別装置の帯域を回避可能であることを意味 します。 利用可能なチャンネルは国により異なります。 航空機内の使用は、事前に各航空会社へご確認ください。 Bluetooth機器使用上の注意事項 本製品の使用周波数帯では、電子レンジなどの家電製品や産 業・科学・医療用機器のほか、工場の製造ラインなどで使用さ れる免許を要する移動体識別用構内無線局、免許を要しない特 定小電力無線局、アマチュア無線局など（以下「他の無線局」と 略します）が運用されています。 ‒ 本製品を使用する前に、近くで「他の無線局」が運用されてい ないことを確認してください。 ‒ 万一、本製品と「他の無線局」との間に電波干渉が発生した場 合には、速やかに使用場所を変えるか、「電源を切る」など電 波干渉を避けてください。 ‒ その他、ご不明な点につきましては、相談窓口までお問い合 わせください。 無線LAN（WLAN）についてのお願い • 無線LAN（WLAN）は、電波を利用して情報のやりとりを行 うため、電波の届く範囲であれば自由にLAN接続できる利点 があります。その反面、セキュリティの設定を行っていない ときは、悪意ある第三者に通信内容を盗み見られたり、不正 に侵入されてしまう可能性があります。お客様の判断と責 任において、セキュリティの設定を行い、使用することを推 奨します。 • 無線LANについて 本製品のワイヤレス機能は、日本国内のみでお使いくださ い。 電気製品・AV・OA機器などの磁気を帯びているところや電 磁波が発生しているところで使用しないでください。 ‒ 磁気や電気雑音の影響を受けると雑音が大きくなったり、通 信ができなくなることがあります（特に電子レンジ使用時に は影響を受けることがあります）。 ‒ テレビ、ラジオなどに近いと受信障害の原因となったり、テ レビ画面が乱れることがあります。 ‒ 近くに複数の無線LANアクセスポイントが存在し、同じチャ ンネルを使用していると、正しく検索できない場合がありま す。 2.4GHz機器使用上の注意事項 WLAN搭載機器の使用周波数帯では、電子レンジなどの家電製 品や産業・科学・医療用機器のほか工場の製造ラインなどで 使用されている移動体識別用の構内無線局（免許を要する無線 局）および特定小電力無線局（免許を要しない無線局）ならびに アマチュア無線局（免許を要する無線局）が運用されています。 ‒ 本製品を使用する前に、近くで移動体識別用の構内無線局お よび特定小電力無線局ならびにアマチュア無線局が運用さ れていないことを確認してください。 ‒ 万一、本製品から移動体識別用の構内無線局に対して有害な 電波干渉の事例が発生した場合には、速やかに使用周波数を 変更するかご利用を中断していただいた上で、相談窓口まで お問い合わせいただき、混信回避のための処置など（例えば、 パーティションの設置など）についてご相談ください。 ‒ その他、本製品から移動体識別用の特定小電力無線局あるい はアマチュア無線局に対して電波干渉の事例が発生した場 合など何かお困りのことが起きたときは、相談窓口までお問 い合わせください。 5GHz機器使用上の注意事項 本製品は、5GHzの周波数帯において、5.2GHz帯（W52）、 5.3GHz帯（W53）、5.6GHz帯（W56）の3種類の帯域を使用で きます。 ‒ 5.2GHz帯（W52 ／ 36、40、44、48ch） ‒ 5.3GHz帯（W53 ／ 52、56、60、64ch） ‒ 5.6GHz帯（W56 ／ 100、104、108、112、116、120、124、 128、132、136、140ch） 5.2/5.3GHz帯無線LANの屋外利用は法律で禁止さ れています（5.2GHz帯高出力データ通信システムの アクセスポイント/中継局と通信する場合を除く）。 砂や土、泥をかけたり、直に置いたりしないでくださ い。また、砂などが付着した手で触れないでください。 火災、やけど、けが、感電などの原因となります。 防水／防塵性能については、『取扱説明書（ヘルプガイ ド）』をご覧ください。 水などの液体（飲料水、汗、海水、ペットの尿など）で濡 れた状態では、充電しないでください。 また、風呂場などの水に触れる場所では、充電しない でください。 火災、やけど、けが、感電などの原因となります。 防水性能については、『取扱説明書（ヘルプガイド）』を ご覧ください。 本製品に強い圧力を加えたり、折損させたりしないで ください。特に衣類のポケットに入れて持ち運ぶ場 合は、ぶつけたり、物に挟んだりしないでください。 内蔵電池の破損により、火災、やけど、けがなどの原因 となります。 ※ ご注意いただきたい例 • ズボンやスカートのポケットに入れた状態で座った り、しゃがんだりする • 上着のポケットに入れた状態で、扉や自動車のドア に挟む • ソファやベッド、布団など柔らかい物の上や、床の上 で踏みつける 分解、改造をしないでください。 火災、やけど、けが、感電などの原因となります。 禁止・強制の絵表示の説明 禁止（してはいけない こと）を示す記号で す。 濡れた手で扱っては いけないことを示す 記号です。 分解してはいけない ことを示す記号です。 指示に基づく行為の 強制（必ず実行してい ただくこと）を示す記 号です。 水がかかる場所で使 用したり、水に濡らし たりしてはいけない ことを示す記号です。 電源プラグをコンセ ントから抜いていた だくことを示す記号 です。 本製品、ACアダプター、USB Type-C ™ ケーブル、SIM カード、3.5mmイヤホン変換ケーブルについて（共通） 高温になる場所や熱のこもりやすい場所（火のそば、 暖房器具のそば、こたつや布団の中、直射日光の当た る場所、炎天下の車内など）で使用、保管、放置しない でください。 火災、やけど、けが、感電などの原因となります。 電子レンジ、IH調理器などの加熱調理器、圧力釜など の高圧容器に入れたり、近くに置いたりしないでくだ さい。 火災、やけど、けが、感電などの原因となります。 本製品の内蔵電池を取り外そうとしないでください。 火災、やけど、けがなどの原因となります。 本製品の背面パネルを取り外そうとしないでくださ い。 火災、やけど、けがなどの原因となります。 水などの液体（飲料水、汗、海水、ペットの尿など）で濡 らさないでください。 火災、やけど、けが、感電などの原因となります。 防水性能については、『取扱説明書（ヘルプガイド）』を ご覧ください。 充電端子や外部接続端子に水などの液体（飲料水、汗、 海水、ペットの尿など）を入れないでください。 火災、やけど、けが、感電などの原因となります。 防水性能については、『取扱説明書（ヘルプガイド）』を ご覧ください。 オプション品は、ソニーモバイルコミュニケーション ズ株式会社が指定したものを使用してください。 指定以外のものを使用すると、火災、やけど、けが、感 電などの原因となります。 落下させる、踏みつける、投げつけるなど強い力や衝 撃、振動を与えないでください。 火災、やけど、けが、感電などの原因となります。 充電端子や外部接続端子に導電性異物（金属片、鉛筆 の芯など）を接触させたり、ほこりが内部に入ったり しないようにしてください。 火災、やけど、けが、感電などの原因となります。 使用中や充電中に、布団などで覆ったり、包んだりし ないでください。 火災、やけどなどの原因となります。 所定の充電時間を超えても充電が完了しない場合は、 充電を中止してください。 過充電などにより、火災、やけど、けがなどの原因とな ります。 可燃性ガスが発生する可能性のある場所や粉塵が発 生する場所に立ち入る場合は、必ず事前に本製品の電 源を切り、充電をしている場合は中止してください。 可燃性ガスなどへの引火により爆発や火災などの原 因となります。 ガソリンスタンド構内などでの使用については、各施 設の指示に従ってください。 ガソリンスタンド構内などでは充電をしないでくだ さい。 また、ガソリンスタンド構内などでご使用になる際は 落下等に注意し、特に給油中は使用しないでくださ い。 可燃性ガスなどへの引火により爆発や火災などの原 因となります。 使用中、充電中、保管中に、異臭…

Text truncated - open the document above for the full version.

ユーザーガイド スマートフォン Xperia 5 J9260 Startup guide 1 2 SIM PWR ON ON/OFF 3sec SIM2 microSD SIM1 OR J92 60 ON/OFF TW +− USB Type-C Legal information This Startup guide is published by Sony Mobile Communications Inc. or its local affiliated company, without any warranty. Improvements and changes to this Startup guide necessitated by typographical errors, inaccuracies of current information, or improvements to programs and/or equipment, may be made by Sony Mobile Communications Inc. at any time and without notice. Such changes will, however, be incorporated into new editions of this Startup guide. All illustrations are for illustration only and may not accurately depict the actual device. All product and company names mentioned herein are the trademarks or registered trademarks of their respective owners. Any rights not expressly granted herein are reserved. Visit www.sonymobile.com/legal/ for more information. Manufacturer: Sony Mobile Communications Inc., 4-12-3 Higashi-Shinagawa, Shinagawa-ku, Tokyo 140- 0002, Japan. For EU product compliance: Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgium. ©2019 Sony Mobile Communications Inc. 13xx-xxxx.1 Copyright 2019 Sony Mobile Communications Inc. Supported frequency bands Some frequency bands might be turned off in certain markets or by certain operators. You can find your model number under Settings > System > About phone. J9260 UMTS HSPA+ (Bands 1, 2, 4, 5, 6, 8, 19) GSM GPRS/EDGE 850, 900, 1800, 1900 LTE (Bands 1, 2, 3, 4, 5, 7, 8, 12, 13, 17, 19, 20, 25, 26, 28, 29, 32, 34, 38, 39, 40, 41, 46, 66) WLAN, 2.4G/5G, NFC GSM 850/900 : 33dBm, DCS(1800)/PCS(1900) : 30dBm, UMTS : 24dBm, LTE : 23dBm, 2.4GHz<100mW, 5.15-5.35GHz<200mW, 5.47-5.725GHz<200mW, 5.735-5.835GHz<25mW, NFC 13.56MHz Loudness warning To prevent possible hearing damage, do not listen at high volume levels for long periods. ユーザーガイド スマートフォン Xperia 5 J9260 Radio Wave Exposure and Specific Absorption Rate (SAR) Information Important Information United States THIS PHONE MODEL HAS BEEN CERTIFIED IN COMPLIANCE WITH THE GOVERNMENT'S REQUIREMENTS FOR EXPOSURE TO RADIO WAVES. This mobile phone model J9260 has been designed to comply with applicable safety requirements for exposure to radio waves. Your wireless phone is a radio transmitter and receiver. It is designed to not exceed the limits* of exposure to radio frequency (RF) energy set by governmental authorities. These limits establish permitted levels of RF energy for the general population. The guidelines are based on standards that were developed by international scientific organizations through periodic and thorough evaluation of scientific studies. The standards include a safety margin designed to assure the safety of all individuals, regardless of age and health. The radio wave exposure guidelines employ a unit of measurement known as the Specific Absorption Rate (SAR).Tests for SAR are conducted using standardized methods with the phone transmitting at its highest certified power level in all used frequency bands. While there may be differences between the SAR levels of various phone models, they are all designed to meet the relevant guidelines for exposure to radio waves. For more information on SAR, please refer to the important information chapter. The highest SAR value as reported to the authorities for this phone model when tested for use by the ear is 0.39 W/kg*, when worn on the body is 0.45 W/kg* and when WiFi hotspot mode is 0.78 W/kg. For body-worn operation, this phone has been tested and meets the FCC RF exposure guidelines. Please use an accessory designated for this product or an accessory which contains no metal and which positions the handset a minimum of 15 mm from the body. For devices which include "WiFi hotspot" functionality, SAR measurements for the device operating in WiFi hotspot mode were taken using a separation distance of 10 mm. Use of third-party accessories may result in different SAR levels than those reported. ** Before a phone model is available for sale to the public in the US, it must be tested and certified by the Federal Communications Commission (FCC) that it does not exceed the limit established by the government- adopted requirement for safe exposure*. The tests are performed in positions and locations (i.e., by the ear and worn on the body) as required by the FCC for each model. The FCC has granted an Equipment Authorization for this phone model with all reported SAR levels evaluated as in compliance with the FCC RF exposure guidelines. While there may be differences between the SAR levels of various phones, all mobile phones granted an FCC equipment authorization meet the government requirement for safe exposure. SAR information on this phone model is on file at the FCC and can be found under the Display Grant section of https://www.fcc.gov/oet/ea/fccid after searching on FCCID PY7-50252O. Additional information on SAR can be found on the Mobile Manufacturers Forum EMF website at http://www.emfexplained.info/. * In the United States, the SAR limit for mobile phones used by the public is 1.6 watts/kilogram (W/kg) averaged over one gram of tissue. The standard incorporates a margin of safety to give additional protection for the public and to account for any variations in measurements. ** This paragraph is only applicable to authorities and customers in the United States. Europe This mobile phone model J9260 has been designed to comply with applicable safety requirements for exposure to radio waves. These requirements are based on scientific guidelines that include safety margins designed to assure the safety of all persons, regardless of age and health. The radio wave exposure guidelines employ a unit of measurement known as the Specific Absorption Rate, or SAR. Tests for SAR are conducted using standardized methods with the phone transmitting at its highest certified power level in all used frequency bands. While there may be differences between the SAR le…

Text truncated - open the document above for the full version.

Sony Mobile Communications, Inc. 4-12-3 Higashi-shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan Remarks This document is managed in Infodoc. It is the responsibility of the user to ensure that they have a correct and valid version. Any outdated hard copy is invalid and must be removed from possible use. Date: January 16, 2020 Federal Communications Commission 7435 Oakland Mills Road Columbia MD 21046 Power of Attorney for FCC applications To Whom It May Concern: Below individual is hereby authorized to sign applications, attestations and cover letters in regards of Sony Mobile Communications INC. applications, Grantee Code PY7. Tomonori Nagano Senior Manager Sony Mobile Communications Inc. Tel: +81367103241 Address: 4-12-3 Higashi-shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan E-mail: [email protected] Yours sincerely, ________________________________ Mika Kaneko Chief Regulatory Compliance Manager Sony Mobile Communications Inc. Tel: +81 3 6710 3225 Address: 4-12-3 Higashi-shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan E-mail: [email protected]

Sony Mobile Communications, Inc. 4-12-3 Higashi-shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan Remarks This document is managed in Infodoc. It is the responsibility of the user to ensure that they have a correct and valid version. Any outdated hard copy is invalid and must be removed from possible use. Date: March 2, 2020 SPORTON INTERNATIONAL, INC No. 52, Hwa Ya 1st Road Hwa Ya Technology Park Kwei-Shan Hsiang, Tao Yuan Hsien, Taiwan R.O.C Authorization Letter for Sporton FCC ID: PY7-50252O To Whom It May Concern: I, the undersigned, hereby authorize Sporton to act on our behalf in all manners relating to application for equipment authorization, including signing of all documents relating to these matters. Any and all acts carried out by Sporton on our behalf shall have the same effect as acts of our own. I, the undersigned, hereby certify that we are not subject to a denial of federal benefits, that includes FCC benefits, pursuant to Section 5301 of the Anti-Drug Abuse Act of 1988, 21 U.S.C. 853(a). In authorizing Sporton as our representative, we still recognize that we are responsible to: a) comply with the relevant provisions of the certification program; b) make all necessary arrangements for the conduct of the evaluation, including provision for examining documentation and access to all areas, records (including internal audit reports) and personnel for the purposes of evaluation (e.g. testing, inspection, assessment, surveillance, reassessment) and resolution of complaints; c) make claims regarding certification only in respect of the scope for which certification has been granted; d) do not use our product certification in such a manner as to bring the Certification Division into disrepute and not make any statement regarding our product certification which the Certification Division may consider misleading or unauthorized; e) upon suspension or cancellation of certification, discontinue use of all advertising matter that contains any reference thereto and return any certification documents as required by the Certification Division; Sony Mobile Communications, Inc. 4-12-3 Higashi-shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan Remarks This document is managed in Infodoc. It is the responsibility of the user to ensure that they have a correct and valid version. Any outdated hard copy is invalid and must be removed from possible use. f) use certification only to indicate the products are certified as being in conformity with specified standards; g) endeavor to ensure that no certificate or report nor any part thereof is used in a misleading manner; h) ensure that any reference to our product certification in communication media such as documents, brochures or advertising, complies with the requirements of the Certification Division; i) keep a record of all complaints made known to the us relating to the product’s compliance with requirements of the relevant standard and to make these records available to the when requested; j) take appropriate action with respect to such complaints and any deficiencies found in products or services that affect compliance with the requirements for certification; k) document the actions taken. Yours sincerely, ________________________________ Tomonori Nagano Head of Type Approval, Product Compliance Quality Assurance & Customer Services Sony Mobile Communications Inc.

Sony Mobile Communications, Inc. 4-12-3 Higashi-shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan Remarks This document is managed in Infodoc. It is the responsibility of the user to ensure that they have a correct and valid version. Any outdated hard copy is invalid and must be removed from possible use. Date: March 2, 2020 Federal Communications Commission 7435 Oakland Mills Road Columbia MD 21046 Confidentiality Request Letter FCC ID: PY7-50252O To Whom It May Concern: Pursuant to the provisions of Sections 0.457 and 0.459 of the Commission’s rules (47 CFR §§ 0.457, 0.459), we are requesting the Commission to withhold the following attachments as confidential document from public disclosure indefinitely. - Schematic Diagram - Block Diagram - Theory of Operation - Antenna Specification - Parts List - Tune up Information Above mentioned document contains detailed system and equipment description are considered as proprietary information in operation of the equipment. The public disclosure of above documents might be harmful to our company and would give competitor an unfair advantage in the market. In additional to above mentioned documents, pursuant to Public Notice DA 04-1705 of the Commission’s policy, in order to comply with the marketing regulations in 47 CFR §2.803 and the importation rules in 47 CFR §2.1204, while ensuring that business sensitive information remains confidential until the actual marketing of newly authorized devices. We are requesting the commission to grant short-term confidentiality request on the following attachments for 180days from date of the Grant of Equipment Authorization. - External Photos - Internal Photos - Test Setup Photos - User Manual It is our understanding that all measurement test reports, FCC ID label format and correspondent during certification review process cannot be granted as confidential documents and those information will be available for public review once the grant of equipment authorization is issued. Yours sincerely, ________________________________ Tomonori Nagano Head of Type Approval, Product Compliance Quality Assurance & Customer Services Sony Mobile Communications Inc.

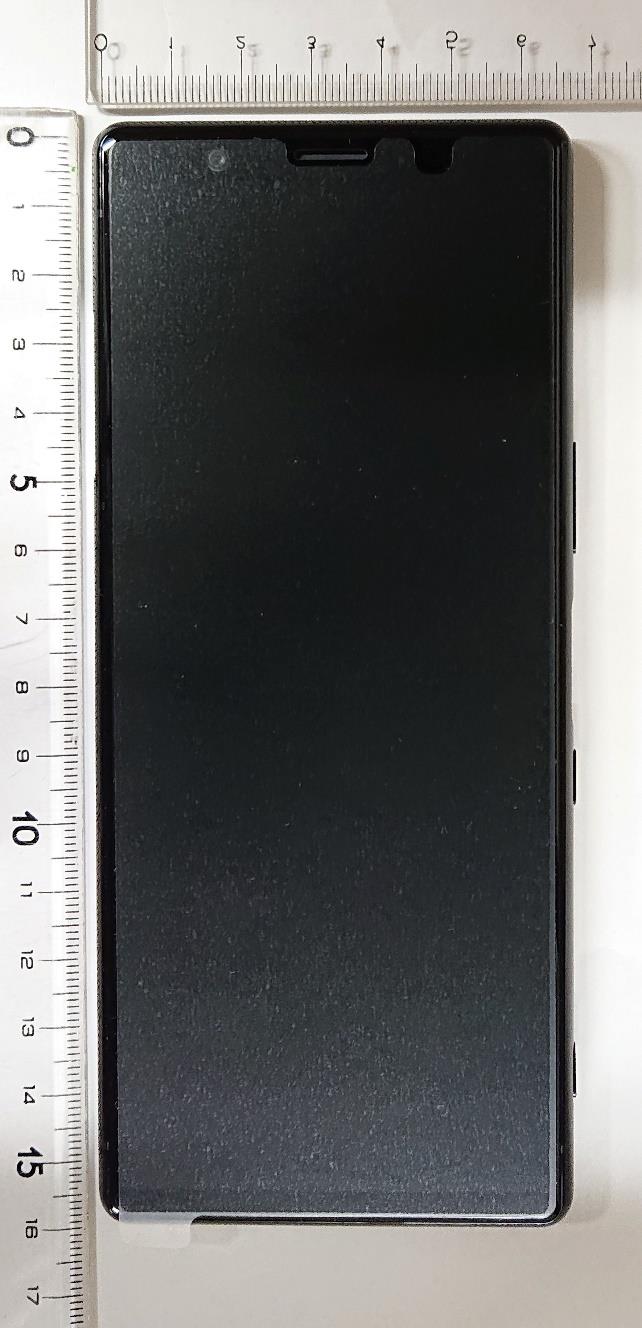

Sony Mobile Communications Confidential REPORT 1(3) Document number Revision PA1 Date 2019-06-28 Remarks This document is managed in Infodoc. It is the responsibility of the user to ensure that they have a correct and valid version. Any outdated hard copy is invalid and must be removed from possible use. FCC ID: PY7-50252O External Photo Front Rear Confidential REPORT 2(3) Document number Revision PA1 Side view: Top/Bottom view: Confidential REPORT 3(3) Document number Revision PA1 SIM SLOT:

Sony Mobile Communications Public General 1(1) Document number: Revision: 000324486 9 Prepared by: Date: 12 Contents responsible if other than preparer: Remarks: Approved by: It is the responsibility of the user to ensure that they have a correct and valid version. Any outdated hard copy is invalid and must be removed from possible use. E-Label and Label Location PY7-50252O 1 E-Label Location Users can access the FCC ID information within 3 step as the followings. Setting from Main Menu Settings -> System -> Certificates 2 Access to the required information on the e-label (1) The user manual directs the user where to find the FCC ID E-Label. To view the regulatory compliance mark  Find and tap [Settings]->[System]->[Certificates] Regulatory compliance mark such as FCC ID is displayed on the screen. Special codes or permissions are not required the above steps beyond the normal security protection to unlock the screen. (2) Products must not require special accessories or supplemental plug-ins. (3) The regulatory information is clearly legible without the aid of magnification. (4) The regulatory information is secure. The user can not access and modify the regulatory information. (5) The physical temporary label or the label on the packaging for purchasing and importation is attached in case of the device is sold in the United States. 3 FCC Statement FCC15.19(a) statement can be seen in the manual.

Sony Mobile Communications Confidential REPORT 1(4) Document number Revision PA1 Date 2019-06-28 It is the responsibility of the user to ensure that they have a correct and valid version. Any outdated hard copy is invalid and must be removed from possible use. FCC ID: PY7-50252O Internal Photo Without Rear panel Rear panel Without PBA and Battery Confidential REPORT 2(4) Document number Revision PA1 Internal PWB with Shield cases (Front-side) Internal PWB without Shield cases (Front-side) Confidential REPORT 3(4) Document number Revision PA1 Internal PWB with Shield cases (Rear-side) Internal PWB without Shield cases (Rear-side) Confidential REPORT 4(4) Document number Revision PA1 Battery:

TEL : 886-3-327-3456 Page 1 of 84 FAX : 886-3-328-4978 Issued Date : Aug. 15, 2019 Form version: 181113 FCC SAR TEST REPORT Report No. : FA971021-01 FCC SAR TEST REPORT FCC ID : PY7-50252O Brand Name : Sony Applicant : Sony Mobile Communications Inc. 4-12-3 Higashi-Shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan Manufacturer : Sony Mobile Communications Inc. 4-12-3 Higashi-Shinagawa, Shinagawa-ku, Tokyo, 140-0002, Japan Standard : FCC 47 CFR Part 2 (2.1093) ANSI/IEEE C95.1-1992 IEEE 1528-2013 The product was received on Jun. 05, 2019 and testing was started from Jul. 15, 2019 and completed on Jul. 23, 2019. We, SPORTON INTERNATIONAL INC., would like to declare that the tested sample has been evaluated in accordance with the test procedures and has been in compliance with the applicable technical standards. The report must not be used by the client to claim product certification, approval, or endorsement by TAF or any agency of government. The test results in this variant report apply exclusively to the tested model / sample. Without written approval of SPORTON INTERTIONAL INC. EMC & Wireless Communications Laboratory, the test report shall not be reproduced except in full. SPORTON INTERNATIONAL INC. EMC & Wireless Communications Laboratory No. 52, Huaya 1st Rd., Guishan Dist., Taoyuan City, Taiwan (R.O.C.) Approved by: Cona Huang / Deputy Manager TEL : 886-3-327-3456 Page 2 of 84 FAX : 886-3-328-4978 Issued Date : Aug. 15, 2019 Form version: 181113 FCC SAR TEST REPORT Report No. : FA971021-01 Table of Contents 1. Statement of Compliance ............................................................................................................................................. 4 2. Guidance Applied .......................................................................................................................................................... 4 3. Equipment Under Test (EUT) Information ................................................................................................................... 5 3.1 General Information ............................................................................................................................................... 5 3.2 Device IMEI ............................................................................................................................................................ 5 3.3 General LTE SAR Test and Reporting Considerations ........................................................................................... 6 4. RF Exposure Limits....................................................................................................................................................... 9 4.1 Uncontrolled Environment ...................................................................................................................................... 9 4.2 Controlled Environment .......................................................................................................................................... 9 5. Specific Absorption Rate (SAR) ..................................................................................................................................10 5.1 Introduction ...........................................................................................................................................................10 5.2 SAR Definition .......................................................................................................................................................10 6. System Description and Setup ...................................................................................................................................11 6.1 E-Field Probe ........................................................................................................................................................12 6.2 Data Acquisition Electronics (DAE) .......................................................................................................................12 6.3 Phantom ................................................................................................................................................................13 6.4 Device Holder........................................................................................................................................................14 7. Measurement Procedures ...........................................................................................................................................15 7.1 Spatial Peak SAR Evaluation ................................................................................................................................15 7.2 Power Reference Measurement............................................................................................................................16 7.3 Area Scan .............................................................................................................................................................16 7.4 Zoom Scan ............................................................................................................................................................17 7.5 Volume Scan Procedures ......................................................................................................................................17 7.6 Power Drift Monitoring ...........................................................................................................................................17 8. Test Equipment List .....................................................................................................................................................18 9. System Verification ......................................................................................................................................................19 9.1 Tissue Simulating Liquids ..........................................…

Text truncated - open the document above for the full version.

Test Laboratory: Sporton International Inc. SAR/HAC Testing Lab Date: 2019/7/16 System Check_Head_750MHz DUT: D750V3-1107 Communication System: CW ; Frequency: 750 MHz;Duty Cycle: 1:1 Medium: HSL_750_190716 Medium parameters used: f = 750 MHz; σ = 0.901 S/m; ε r = 40.523; ρ = 1000 kg/m 3 Ambient Temperature：23.1 °C; Liquid Temperature：22.1 °C DASY5 Configuration - Probe: ES3DV3 - SN3170;ConvF(6.41, 6.41, 6.41) @ 750 MHz;Calibrated: 2018/11/2 - Sensor-Surface: 3mm (Mechanical Surface Detection) - Electronics: DAE4 Sn699; Calibrated: 2019/1/3 - Phantom: SAM_Left; Type: QD000P40CD; Serial: S/N:1801 - Measurement SW: DASY52, Version 52.10 (2); SEMCAD X Version 14.6.12 (7470) Pin=250mW/Area Scan (61x61x1): Interpolated grid: dx=1.500 mm, dy=1.500 mm Maximum value of SAR (interpolated) = 2.47 W/kg Pin=250mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 53.35 V/m; Power Drift = 0.13 dB Peak SAR (extrapolated) = 3.15 W/kg SAR(1 g) = 2.14 W/kg; SAR(10 g) = 1.43 W/kg Maximum value of SAR (measured) = 2.48 W/kg 0 dB = 2.48 W/kg = 3.94 dBW/kg Test Laboratory: Sporton International Inc. SAR/HAC Testing Lab Date: 2019/7/15 System Check_Head_835MHz DUT: D835V2-4d167 Communication System: CW; Frequency: 835 MHz;Duty Cycle: 1:1 Medium: HSL_850_190715 Medium parameters used: f = 835 MHz; σ = 0.874 S/m; ε r = 43.185; ρ = 1000 kg/m 3 Ambient Temperature：23.3 °C; Liquid Temperature：22.3 °C DASY5 Configuration - Probe: ES3DV3 - SN3170;ConvF(6.28, 6.28, 6.28) @ 835 MHz;Calibrated: 2018/11/2 - Sensor-Surface: 3mm (Mechanical Surface Detection) - Electronics: DAE4 Sn699; Calibrated: 2019/1/3 - Phantom: SAM_Left; Type: QD000P40CD; Serial: S/N:1801 - Measurement SW: DASY52, Version 52.10 (2); SEMCAD X Version 14.6.12 (7470) Pin=250mW/Area Scan (61x61x1): Interpolated grid: dx=1.500 mm, dy=1.500 mm Maximum value of SAR (interpolated) = 2.77 W/kg Pin=250mW/Zoom Scan (5x5x7)/Cube 0: Measurement grid: dx=8mm, dy=8mm, dz=5mm Reference Value = 57.75 V/m; Power Drift = 0.06 dB Peak SAR (extrapolated) = 3.53 W/kg SAR(1 g) = 2.38 W/kg; SAR(10 g) = 1.57 W/kg Maximum value of SAR (measured) = 2.78 W/kg 0 dB = 2.78 W/kg = 4.44 dBW/kg Test Laboratory: Sporton International Inc. SAR/HAC Testing Lab Date: 2019/7/17 System Check_Head_1750MHz DUT: D1750V2-1112 Communication System: CW; Frequency: 1750 MHz;Duty Cycle: 1:1 Medium: HSL_1750_190717 Medium parameters used: f = 1750 MHz; σ = 1.358 S/m; ε r = 41.604; ρ = 1000 kg/m 3 Ambient Temperature：23.2 °C; Liquid Temperature：22.2 °C DASY5 Configuration - Probe: ES3DV3 - SN3170;ConvF(5.32, 5.32, 5.32) @ 1750 MHz;Calibrated: 2018/11/2 - Sensor-Surface: 3mm (Mechanical Surface Detection) - Electronics: DAE4 Sn699; Calibrated: 2019/1/3 - Phantom: SAM_Left; Type: QD000P40CD; Serial: S/N:1…

Text truncated - open the document above for the full version.
