TAZ2833PS3 QWERTY WIRELESS CONTROLLER

Contrôleur sans fil QWERTY PS MD 3 ICON MD GUIDE D’UTILISATION Introduction Nous vous remercions d’avoir acheté le contrôleur sans fil QWERTY ICON MD pour la PS MD 3. Ce produit a été conçu pour améliorer votre utilisation de la console PS MD 3. Pour obtenir le meilleur rendement de votre produit, veuillez lire attentivement ce manuel et le conserver pour référence future. Si vous éprouvez des difficultés à installer ou à utiliser ce produit, veuillez communiquer avec le Service à la clientèle. Garantie Ce produit est garanti pour une période d’un an à partir de la date d’achat. Veuillez vous reporter à la carte de garantie ci-incluse pour de plus amples renseignements à ce sujet. Contenu de la boîte 1 – Contrôleur sans fil QWERTY PS MD 3 1 – Clé électronique du récepteur 1 – Câble USB de charge (0,8 m) 1 – Carte de garantie 1 – Guide d’utilisation Schéma de fonction (ILLUSTRATION CALLOUTS) (1 st ILLUSTRATION) RESET RÉINITIALISATION USB (Charge) USB (charge) L2 L2 L1 L1 L3 L3 R2 R2 R1 R1 R3 R3 USB (Charge) USB (charge) (ILLUSTRATION CALLOUTS) (2 nd ILLUSTRATION) SELECT SÉLECTIONNER START DÉBUT UP VERS LE HAUT LEFT VERS LA GAUCHE DOWN VERS LE BAS RIGHT VERS LA DROITE LEFT 3D 3D DE GAUCHE HOME (PS) ACCUEIL (PS) RIGHT 3D 3D DE DROITE (ILLUSTRATION CALLOUTS) (3 rd ILLUSTRATION) Extended USB Ports Ports USB étendus Receiver Récepteur Force Connect Forcer la connexion Synchronization LED DEL de synchronisation * Mini-clavier Le contrôleur sans fil QWERTY a un mini-clavier intégré. Remarque : Les touches Fn servent à désigner les entrées clés. Diagramme du clavier : * Technologie sans fil de 2,4 GHz La technologie sans fil de 2,4 GHz vous permet de jouer en toute liberté à une distance allant jusqu’à une distance de 10 mètres de la console PS MD 3. * Plusieurs joueurs Branchez simultanément jusqu’à sept contrôleurs sans fil pour le jeu à plusieurs joueurs. Afin d’éviter les conflits entre les contrôleurs multiples en opération, une identité particulière est émise à chaque contrôleur; * Pile intégrée La pile intégrée au lithium dure jusqu’à 12 heures en une seule charge. Utilisez le câble USB (fourni) pour charger le contrôleur à l’aide de la console PS MD 3 ou d’un PC (ordinateur personnel). N’oubliez pas que la console PS MD 3 ou le PC doit être alimenté pendant la charge. REMARQUE – N’utilisez pas une tension de charge supérieure à 5 V CC; * Indicateur de charge à DEL En charge : La DEL de canal clignotera normalement; Entièrement chargé : La DEL de canal brillera sans interruption; Pile faible : La DEL de canal clignotera rapidement; Note d’indicateur de charge : Branché : La DEL de canal actuel sera celle de l’indicateur de charge. Non branché : Les quatre DEL de canal seront celles des indicateurs de charge. (ILLUSTRATION CALLOUTS) Charge indicateur = Indicateur de charge * Mode sommeil (gestion de la consommation d’énergie) : Le contrôleur a un mode sommeil (gestion de la consommation d’énergie) intégré qui s’activera dans les conditions suivantes : a) Lorsque le contrôleur n’est pas synchronisé avec le récepteur et qu’il est demeuré inactif pendant plus de 30 secondes; b) Lorsque le contrôleur est synchronisé avec le récepteur et qu’il est demeuré inactif pendant 5 minutes. L’indicateur à DEL du lecteur s’éteindra lorsque le mode sommeil est activé. Il suffit d’appuyer sur le bouton « HOME » (accueil) afin de « réveiller » le contrôleur en le sortant de son mode sommeil, et d’appuyer à nouveau sur le bouton « HOME » (accueil) pour activer la connexion sans fil; * Vibration Des moteurs doubles à l’intérieur du contrôleur produisent un effet de vibration à certains moments du jeu; * FREEAXIS Le contrôleur est doté d’une commande de jeu intégrale FREEAXIS à mouvement orientable; * Clé électronique du récepteur La clé électronique du récepteur du contrôleur est dotée de deux ports USB supplémentaires au cas où vous désireriez y brancher d’autres dispositifs USB. Remarque : N’utilisez qu’un seul des ports USB supplémentaires pour le chargement, sinon le temps de chargement des appareils pourrait être prolongé ou il est possible qu’ils ne reçoivent pas du tout de charge; *Compatibilité Le contrôleur est compatible avec toutes les consoles PS MD 3 et tous les jeux PS MD 3; Connexion sans fil (synchronisation) 1. Mettez la console PS MD 3 en fonction; 2. Branchez la clé électronique du récepteur dans un port USB disponible sur la console PS MD 3, puis appuyez sur le bouton FC (forcer la connexion) sur la clé électronique du récepteur. La DEL (diode électroluminescente) de synchronisation clignotera rapidement; 3. Appuyez sur le bouton « HOME » (accueil) du contrôleur pour synchroniser ce dernier avec la console PS MD 3. Appuyez à nouveau sur le bouton « HOME » (accueil), pour activer la connexion sans fil. (Si la connexion est réussie, la DEL du canal actuel et la DEL de synchronisation brilleront sans interruption); Une connexion automatique sera maintenant établie entre le contrôleur et le récepteur lorsque la console PS MD 3 est sous tension. Il suffit d’appuyer sur le bouton « HOME » (accueil) pour activer la connexion. (ILLUSTRATION CALLOUTS) LED 1 = DEL 1 LED 2 = DEL 2 LED 3 = DEL 3 LED 4 = DEL 4 AVERTISSEMENT Veuillez lire, comprendre et suivre toutes les instructions, mises en garde et avertissements figurant dans ce manuel et dans le Manuel d’exploitation de la PlayStation. Le fait de ne pas suivre les instructions pourrait entraîner des blessures corporelles ou endommager la console. Le contrôleur doit être utilisé avec soin afin d’éviter les blessures. Le fabricant ne pourra être tenu responsable des blessures découlant de l’utilisation inadéquate du contrôleur. Si vous êtes affecté d’un défaut physique, veuillez consulter votre médecin avant d’utiliser le contrôleur. Veuillez cesser d’utiliser ce produit et consulter un médecin si vous-même ou votre enfant présentez un des symptômes suivants : convulsions, perte de conscience, mouvements involontaires, contractions de l’œil ou contra…

Text truncated - open the document above for the full version.

1 2 34 ABCD 4 3 2 1 D CBA Part No. Prepared By Date Approved By Qi Yong 2010-01-10 File No. WF-PIE-042/A FRONT ELECTRONIC CO., LTD. TITLE Rev: A01Model No. Block Diagram For PS3 Keyboard Wireless Controller MTF0352TX1MCU Indicator Charge LED CHANNEL LEDs I/O Buttons for Controller I/O I/O 4054ChargeBatteryLI-ION Power I/O I/O Power Transmitter(Controller) USB Port Power XC6206P_302PR XC6206P_302PRPower Manager Power Power I/O I/O OscillatorCrystal 12MHz MAR105C 2.4G Wireless Module Power I/O PCB ANTENNA Modulation:MSK 2402-2480MHZ I/O Crystal 26MHz Oscillator CC2500 Single Chip 2.4G Transceiver 50Ohm MTF0352TX2 MCU I/O Buttons for Keyboard I/O I/O OscillatorCrystal 12MHz I/O I/O IndicatorCAPS LED I/O I/O

Front Electronics (H.K.) Ltd. Rm 2919, Asia Trade Centre, 79 Lei Muk Road, Kwai Chung, New Territories, Hong Kong Authority letter Date: 2010-12-01 FCC ID: TAZ2833 To whom it may concern: We,the undersigned,hereby authorize WORLD STANDARDIZATION CERTIFICATION & TESTING CO., LTD. (WSCT, Kelly Wu) to act on our behalf, as our agent, in the following matters related to the FCC approval of our products: report submittal, related correspondence, the signing of all documents relating to these matters, and any other lawful activity necessary to obtain such certification. Any act carried out by WSCT within the scope of this authorization shall have the same effects as our own. This authorization shall expire 6 months from original date. If you have any questions regarding the authorization, please don’t hesitate to contact us. Thank you. Regards, Stan Segal CHIU MK (Director of Marketing) Front Electronics (H.K.) Ltd. Rm 2919, Asia Trade Centre, 79 Lei Muk Road, Kwai Chung, New Territories, Hong Kong Tel: +852-24202588 Fax: +852-24215788 E-mail: [email protected]

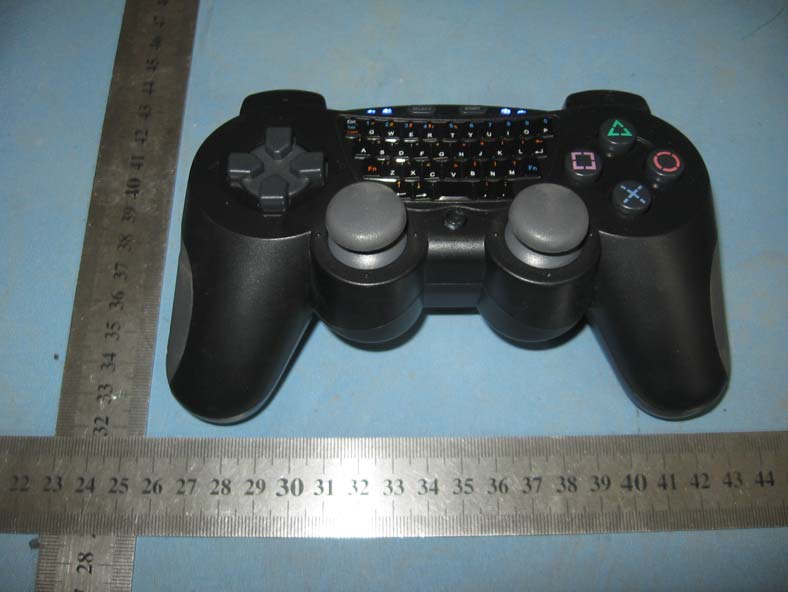

FCC ID: TAZ2833 EXTERIOR PHOTOGRAPHS

FCC ID: TAZ2833 Label Location on EUT Label: FCC ID: TAZ2833 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)this device may not cause harmful interference, and (2)this device must accept any interference received, including interference that may cause undesired operation. MADE IN CHINA

FCC ID: TAZ2833 INTERIOR PHOTOGRAPHY

Circuit Principle description: This 2.4G Keyboard wireless conroller used for PS3 console. The controller communicates with PS3 console by main chip MTF0300RX1 and 2 of the Dongle and MTF0300TX1 and 2 for the controller, MTF0300RX communicate with PS3 console by USB port of PS3 console. The communication between the Dongle and the Controller use a true single chip 2.4 GHz RF transceiver module in each other. The 2.4GHz RF transceiver module Frequency range is 2402MHZ to 2480MHZ, They are working in Frequency-Hopping Spread Spectrum mode. Modulation type for MSK. The max power out at 1dbm for game data communication from Controller to Dongle, For the module, The system clock is 26MHZ,Use a PCB antenna, impedance matching at 2.4GHZ band, Wireless communications distance up to 15 meters. For the Controller,The main chip MTF0300TX1 processes all game control data and MTF0300TX2 processes all KeyBoard data to 2.4GHZ module for sending to Dongle.The system clock is 12 MHZ, Build in a Li-ion battery with USB charging circuit for power supply, Charging by USB port with DC5V. LDO output DC3.0V used for the system.

1 2 3 4 5 6 ABCD 6 5 4 3 2 1 D CBA R17100K R16100K C4104 Vbat 3.0V P86 1 P50 3 P51 4 P52 5 P53 6 P54 7 P55 8 P56 9 P57 10 P70 11 P71 12 P72 13 P73 14 P74 15 P75 16 VSS 17 P60 18 P61 19 P62 20 P63 21 P64 22 P65 23 P66 24 P67 25 P90 26 P91 27 P92 28 P93 29 P94 30 P95 31 P96 32 P97 33 PA0 34 PA1 35 PA2 36 PA3 37 PA4 38 PA5 39 VDD 40 VDDL 41 OSCI/PA6 42 OSCO/PA7 43 VSS 44 P80 45 P81 46 P82 47 P83 48 P84 49 P85 50 P87 2 U7 MTF0325A C8 R0R1R2R3R4 C0 C1 C2 C3 C4 C5 C6C7 C1547uF C2 104 GND 1 VI 2 VO 3 U2 HT7530 C3104 C6 100uF 3.0V BAT1 3.7V 5V 1 D- 2 D+ 3 GND 4 J1USB_PLUG Vbat 5V R42K C1 2.2U ChargeSTA1 R110K /CHRG 1 GND 2 BAT 3 PROG 5 Vcc 4 U1LTC4054 5V ChargeSTA1 GDO2 4 SO/GDO1 5 SCLK 6 SI 7 VCC 8 GDO0 2 CS 1 GND 3 2mm GND 9 U4MAR105C D3 LED R101K D2 LED R91K D4 LED R81K D1 LED R71K LED3LED2LED1LED0 3.0V 3.0V CC2500_GDO2CC2500_CSCC2500_SOCC2500_SICC2500_SCK MPB0033D SENSOR MODULESIZE:9*9mm GND 1 3.3V 2 ADC7 3 ADC6 6 U3MPB003 3D_CLK3D_DAT 3.0V Y2 12M C9 22p C10 22p K7Right K9Up K17R1 K11Left K3L2 K5Down K13Cross K14Circle K15Triangle K16Square K12Select K2Menu K8Start K10L3 K4R3 R54.7K AD_CH0AD_CH1AD_CH2AD_CH3AD_CH4AD_CH5 R132.7K C5104p K18R2 K1L1 C7100p AD_CH4 R64.7K C8100p 3D_CLK 3D_DAT A -+ Motor1 Left Motor Q2 S8050 Vbat R2033ohm R142.7K D74148 C13 104p LMotor RMotor A -+ Motor2 Right Motor Q3 S8050 R2133ohm R152.7K D84148 Vbat AD_CH6 VR1LX VR2LY VR3RX VR4RY AD_CH0 AD_CH1 AD_CH2 AD_CH3 Up-GNDRight-VCC_O 振动调节电阻 I2C_SDAI2C_CLK C12104 A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U6 24LC01A/02 I2C_SDAI2C_CLK 3.0V 3.0V 3.0V 3.0V AK_L1 AK_L2AK_Down AK_Right AK_Up AK_Left AK_Cross AK_Triangle AK_L1 AK_L2 AK_Down AK_Right AK_Up AK_Left AK_Cross AK_Cricle AK_Triangle AK_Squre AK_R1 AK_R2 AD_CH5 AK_SqureAK_R1 AK_R2 K_Select K_Start K_Menu K_L3 K_L3 K_R3 K_Start K_Select K_Menu K_R3 LED0LED1LED2 LED3 LMotorRMotor AK_Cricle Q18550 P86 1 P50 3 P51 4 P52 5 P53 6 P54 7 P55 8 P56 9 P57 10 P70 11 P71 12 P72 13 P73 14 P74 15 P75 16 VSS 17 P60 18 P61 19 P62 20 P63 21 P64 22 P65 23 P66 24 P67 25 P90 26 P91 27 P92 28 P93 29 P94 30 P95 31 P96 32 P97 33 PA0 34 PA1 35 PA2 36 PA3 37 PA4 38 PA5 39 VDD 40 VDDL 41 OSCI/PA6 42 OSCO/PA7 43 VSS 44 P80 45 P81 46 P82 47 P83 48 P84 49 P85 50 P87 2 U5 MTF0325B CC2500_CSCC2500_SICC2500_SOCC2500_SCKCC2500_GDO2 R2310K Vout Vout 5V R25100K C14 104p OSCO GND 1 VCC 2 Z4.5 3 ZOUT 4 MPB015B G_SENSOR MODULE SIZE:10.5*10mm TOP GND 5 VCC 6 Z4.5 7 ZOUT 8 Y X U8 MPB015B AD_CH6 Vout AD_CH6 Vout R5R6R7 SPI_SS SPI_SDI SPI_SCK SPI_SS SPI_SDI SPI_SCK R210K LED CapsLock LED R121K LED4 LED4 R2R3R4R5R6R7 C0 C1 C2 C3 C4 C5 C6 C7 C8 S6 T/5/% S32 J/* S33 M/? S8 Y/6 S34 K/[ S10 U/7 S36 L/] S12spaceS13 I/8 S38 F/- S40 X/\ S41 B/{ S42 LEFT/UP S16 O/9 S43 G/+ S45 C/< S46 N/} S47 RIGHT/DOWN S19 P/0 S48 Shift+L S22 Enter/Backspace S50,/: S26A/'S51 ./; S3 R/4/$ S27 S/" S29Z//S28 H/= R0R1 S1ESC/tab S31 D/_ S30V/> S18 Q/1/~ S21 W/2/@ S25 E/3/# S48 Shift+L S52Shift_R 5V R26100K Y1 12M C12 22p C16 22p C18 104p R310K K19 reset 3.0V R184.7K 3.0V R242.2K Q4 8050 ResetCtrl C20105 尽可能靠近 IC C21475 C17 104p R2810K 3.0V Q58050 ResetCtrl C19105 C22475 R194.7K R272.2K U5_PA5 U7_PA5 D5 5819 D6 5819 5V VB+ Part No. Prepared By Date Approved By Qi Yong File No. WF-PIE-042/A FRONT ELECTRONIC CO., LTD. TITLE Rev: A01Model No.FEL-2833 2010-08-14 28330000.SCH Circuit Diagram For PS3 Joystick +keyboard 1 2 3 4 56 ABCD 6 5 4 3 2 1 D CBA Title Number Revision Size B Date: 17-Mar-2010 Sheet of File: Y:\MAR105P\MAR105P v15\MAR105PV15.ddb Drawn By: SCLK 1 SO(GDO1) 2 GDO2 3 DVDD 4 DCOUPL 5 GDO0 6 CSn 7 XOSC-Q1 8 AVDD 9 XOSC_Q2 10 AVDD 11 RF_P 12 RF_N 13 AVDD 14 AVDD 15 GND 16 RBIAS 17 DGUARD 18 GND 19 SI 20 U1 VDD C51 100nF X1 26Mhz C8122pF C10122pF R171 56k C121 100pF C131100P C132 1.0pF C1221.0pF C1241.5pF L131 1.2nH L1211.2nH C141 10 0nF VCC 1 SI 2 SCLK 3 SO/GDO1 4 GDO2 5 GND 6 GDO0 7 CS 8 OSCO 9 19.125 mm 12 mm MAR105P 1 C181 1 0nF C151 1nF C91 100pF (24 02 ~24 8 0MHz)

FCC ID: TAZ2833 Page 1 FCC ID TEST REPORT for PS3 Wireless Controller with Mini Keyboard MODEL: 2833 FCC ID: TAZ2833 Test Report Number: WSCT10110355E-1 Issued Date:December 09, 2010 Issued for Front Electronics (H.K.) Ltd. Rm 2919, Asia Trade Centre, 79 Lei Muk Road, Kwai Chung, New Territories, Hong Kong Issued By: WORLD STANDARDIZATION CERTIFICATION & TESTING CO., LTD. Building A, Baoshi Road, Baoshi Science & Technology Park, Bao'an District, Shenzhen, Guangdong, China TEL: +86-755-26996192 FAX: +86-755-26996253 Note: This report shall not be reproduced except in full, without the written approval of World Standardization Certification& Testing CO., LTD. This document may be altered or revised by World Standardization Certification& Testing CO., LTD. personnel only, and shall be noted in the revision section of the document. The test results in the report only apply to the tested sample. Report reference No.:WSCT10110355E-1 Issued: December 09, 2010 Revised:None TRF No.:FCC PART 15C-15.249/A0 Page 2 of 30 FCC ID: TAZ2833 This report shall not be reproduced except in full, without the written approval of World Standardization Certification & Testing CO., LTD. Revision History Of Report Rev. Issue No. Revisions Effect Page Revised By 00 WSCT10110355E-1 Initial Issue ALL Kallen Wang Report reference No.:WSCT10110355E-1 Issued: December 09, 2010 Revised:None TRF No.:FCC PART 15C-15.249/A0 Page 3 of 30 FCC ID: TAZ2833 This report shall not be reproduced except in full, without the written approval of World Standardization Certification & Testing CO., LTD. TABLE OF CONTENTS 1 TEST CERTIFICATION .............................................................................................. 4 3 EUT DESCRIPTION ....................................................................................................... 6 4 TEST METHODOLOGY ............................................................................................. 7 4.1. DECISION OF FINAL TEST MODE ...................................................................................... 7 4.2. EUT SYSTEM OPERATION ................................................................................................. 7 5 SETUP OF EQUIPMENT UNDER TEST .................................................................... 8 5.1. DESCRIPTION OF SUPPORT UNITS ................................................................................. 8 5.2. CONFIGURATION OF SYSTEM UNDER TEST .................................................................. 8 6 FACILITIES AND ACCREDITATIONS ...................................................................... 9 6.1. FACILITIES ........................................................................................................................... 9 6.2. ACCREDITATIONS .............................................................................................................. 9 6.3. MEASUREMENT UNCERTAINTY ........................................................................................ 9 7 TEST REQUIREMENTS ........................................................................................... 10 7.1. CONDUCTED EMISSION MEASUREMENT ...................................................................... 10 7.2. RADIATION EMISSION TEST ............................................................................................ 14 7.3. 20DB BANDWIDTH TEST .................................................................................................. 21 7.4. BAND EDGE TEST ............................................................................................................. 24 8. ANTENNA REQUIREMENT ........................................................................................ 30 Report reference No.:WSCT10110355E-1 Issued: December 09, 2010 Revised:None TRF No.:FCC PART 15C-15.249/A0 Page 4 of 30 FCC ID: TAZ2833 This report shall not be reproduced except in full, without the written approval of World Standardization Certification & Testing CO., LTD. 1 TEST CERTIFICATION Product: PS3 Wireless Controller with Mini Keyboard Model: 2833 Applicant: Front Electronics (H.K.) Ltd. Rm 2919, Asia Trade Centre, 79 Lei Muk Road, Kwai Chung, New Territories, Hong Kong Manufacturer: Alliance Sales & Distribution Inc. Shenzhen Representative Office Rm. 505,5/F, Fu Er Yuan Jian Business Center, Zone 25, Baoan District, Shenzhen, China Trade Mark: N/A Tested: November 06~December 09, 2010 Test Voltage: DC 3.7 V Applicable Standards: FCC Part 15:Subpart C ANSI C63.4:2003 Deviation from Applicable Standard None The above equipment has been tested by World Standardization Certification & Testing Co., Ltd., and found compliance with the requirements set forth in the technical standards mentioned above. The results of testing in this report apply only to the product/system, which was tested. Other similar equipment will not necessarily produce the same results due to production tolerance and measurement uncertainties. Tested By: Date: 2010-12-09 (Davis zhou) Check By: Date: 2010-12-09 (Kelly Wu) Approved By: Date: 2010-12-09 (Kallen Wang) Report reference No.:WSCT10110355E-1 Issued: December 09, 2010 Revised:None TRF No.:FCC PART 15C-15.249/A0 Page 5 of 30 FCC ID: TAZ2833 This report shall not be reproduced except in full, without the written approval of World Standardization Certification & Testing CO., LTD. 2 TEST RESULT SUMMARY Standard Item Result FCC Part 15 Subpart C: Clause 15.249 Conducted emission Test PASS Radiation Emission Test PASS 20dB bandwidth Test PASS Band Edge Test PASS Note: 1. The test result judgment is decided by the limit of test standard 2. The information of measurement uncertainty is available upon the customer’s request. Report reference No.:WSCT10110355E-1 Issued: December 09, 2010 Revised:None TRF No.:FCC PART 15C-15.249/A0 Page 6 of 30 FCC ID: TAZ2833 This report shall not be reproduced except in full, without the written approval of World Standardization Certificatio…

Text truncated - open the document above for the full version.

FCC ID: TAZ2833 TEST SETUP PHOTOGRAPHY Radiation Emission: Conduct Emission:
