V3THT800DHT800 Band I

This product complies with national regulations of countries within and outside the EU. For details contact your dealer. WARNING: Using this equipment is subject to permission as required by law. Some countries may not require such permission. Please contact your local telecommunications authority for further information. Before operating the equipment read the user manual carefully. DE: Hiermit erklärt AKG Acoustics GmbH, dass die Produkte DHT800, DPT800, DSR800 die wesentlichen Anforderungen und sonstigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU erfüllen. Sie können die Konformitätserklärung auf http://www.akg.com (*) oder [email protected] anfordern. EN: AKG Acoustics GmbH herewith declares that the DHT800, DPT800, DSR800 is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. To order a free copy of the Declaration of Conformity, visit http://www.akg.com (*) or contact [email protected]. FR: Par la présente AKG Acoustics GmbH déclare que l ́appareil DHT800, DPT800, DSR800 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU. Vous pouvez prendre connaissance de la Déclaration de Conformité en consultant le site http://www.akg.com (*) ou en adressant un e-mail à [email protected]. IT: Con la presente AKG Acoustics GmbH dichiara che il prodotto DHT800, DPT800, DSR800 è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2014/53/EU. La dichiarazione di conformità è disponibile al sito http://www.akg.com (*) oppure all ́indirizzo email [email protected]. ES: Por medio de la presente AKG Acoustics GmbH declara que el producto DHT800, DPT800, DSR800 cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 2014/53/EU. La declaración de conformidad está disponible en el sitio http://www.akg.com (*) o puede ser solicitada al correo electrónico [email protected]. NL: Hiermee verklaart AKG Acoustics GmbH dat het product DHT800, DPT800, DSR800 voldoet aan de bepalende eisen en overige doeleinden van de richtlijn 2014/53/EU. U kunt de conformiteitsverklaring lezen op http://www.akg.com (*) of aanvragen door een e-mail-bericht te sturen aan [email protected]. DA: AKG Acoustics GmbH erklærer hermed, at produkt DHT800, DPT800, DSR800 er i overensstemmelse med de væsentlige krav og øvrige relevante bestemmelser i direktiv 2014/53/EU. En gratis kopi af overensstemmelseserklæringen kan bestilles ved at besøge http://www.akg.com (*) eller kontakte [email protected]. ET: AKG Acoustics GmbH deklareerib käesolevaga, et DHT800, DPT800, DSR800 on vastavuses Direktiivi 2014/53/EU põhinõuete ning teiste asjakohaste tingimustega.Vastavuse deklaratsiooni tasuta koopia tellimiseks külastage http://www.akg.com (*) või kontakteeruge e-posti aadressil [email protected]. FI: AKG Acoustics GmbH vakuuttaa, että DHT800, DPT800, DSR800 täyttää sitä koskevat oleelliset vaatimukset ja muut direktiivin 2014/53/EU ehdot. Vaatimustenmukaisuusvakuutuksen ilmaisen kopion voi tilata sivustosta http://www.akg.com (*) tai osoitteesta [email protected]. EL: Με το παρόν η εταιρεία AKG Acoustics GmbH δηλώνει ότι το πρoϊόν DHT800, DPT800, DSR800 πληροί τις βασικές απαιτήσέις και λοιπές σχετικές διατάξεις της οδηγίας 2014/53/EU. Тη δήλωση περί σνμμορφώσεως μπορείτε να τη ζητήσετε από http://www.akg.com (*) ή στο email [email protected]. IS: AKG Acoustics GmbH lýsir því hér með yfir að DHT800, DPT800, DSR800 stenst aðalkröfur og önnur ákvæði 2014/53/EU reglu Evópusambandsins. Hægt er að panta frítt eintak af staðalyfirlýsingunni á vefsíðunni http://www.akg.com (*) eða með því að hafa samband við [email protected]. LV: Firma AKG Acoustics GmbH apliecina, ka produkts DHT800, DPT800, DSR800 pēc svarīgākajām prasībām un citiem attiecīgajiem priekšrakstiem atbilst 2014/53/EU direktīvas prasībām. Attiecīgo apstiprinošo dokumentu Jūs varat pieprasīt interneta mājas lapā http://www.akg.com (*) vai e-pastu: [email protected]. LT: AKG Acoustics GmbH tuo pačiu pripažįsta, jog DHT800, DPT800, DSR800 sutinka su svarbiausiais Direktyvos 2014/53/EU reikalavimais bei kitomis jos svarbiomis sąlygomis. Norėdami užsisakyti nemokamą produkto Atitikimo Deklaraciją (Declaration of Conformity), aplankykite interneto tinklapį http://www.akg.com (*) arba susisiekite el. paštu [email protected]. PROPRIETARY AND CONFIDENTIAL PROPERTY OF HARMAN. DO NOT DISCLOSE, REPRODUCE, OR PUBLISH WITHOUT WRITTEN HARMAN APPROVAL PART No. - Rev. 5082550-B LIT,ADD,MANUAL SUPPLEMENT-RED,DMS800 DSR800 3380H00 .. 0 DHT800 3381H00 .. 0 DPT800 338 2H00 .. 0 DESCRIPTION LAXENBURGER STRASSE 254, 1230 VIENNA/AUSTRIA 8500 BALBOA BOULEVARD, NORTHRIDGE, CA 91329, U.S .A. THIS DOCUMENT APPLIES TO: PRODUCTPART-NO * DHT800 10 mW, DPT800 20 mW ** National option, see local regulations *** Use 10 mW for DHT800 in UK FCC Statement for frequency bands, intended to use in the US RSS-Gen 8.4 statement This device contains licence-exempt transmitter(s)/receiver that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: (1) This device may not cause interference. (2) This device must accept any interference, including interference that may cause undesired operation of the device. CNR-Gen 8.4 déclaration L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : 1) L’appareil ne doit pas produire de brouillage; 2) L’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. Compliance information for fre…

Text truncated - open the document above for the full version.

DMS800 BEDIENUNGSANLEITUNG Vor Inbetriebnahme des Gerätes lesen! USER INSTRUCTIONS .....................................................59 Read the manual before using the equipment! MODE D’EMPLOI ...........................................................117 Lire cette notice avant d’utiliser le système! MODO DE EMPLEO .......................................................176 ¡Consulte el manual antes de utilizar el equipo! DIGITAL WIRELESS MICROPHONE SYSTEM INHALT DMS800 MANUAL2 1 Allgemeines 5 1.1 Zweck des Manuals 5 1.2 Aufbewahrung des Manuals 5 1.3 Haftung 5 1.4 Gewährleistung 5 2 Lieferumfang 6 3 Sicherheit und Umwelt 8 3.1 Sicherheit 8 3.2 Erklärung der verwendeten Symbole 9 3.3 Bestimmungsgemäße Verwendung 10 3.4 Bestimmungswidrige Verwendung 10 3.5 Umwelt 10 4 Konformitätserklärung 10 5 Gerätebeschreibung 11 5.1 Allgemeine Beschreibung 11 5.2 Funktionen des externen MUTE‑Schalters (optional) 11 5.3 Technische Daten 11 5.4 DSR800: Beschreibung der Bedienelemente14 5.5 DSR800: Beschreibung der Displayelemente16 5.6 DPT800: Beschreibung der Bedienelemente 16 5.7 DPT800: Beschreibung der Displayelemente17 5.8 DHT800: Beschreibung der Bedienelemente17 5.9 DHT800: Beschreibung der Displayelemente18 6 Inbetriebnahme 19 6.1 Batterien in Sender einlegen 19 6.2 Antennen anschließen 19 6.3 Empfänger positionieren 20 6.4 Empfänger an Mischpult/Verstärker anschließen21 6.4.1 Analogausgänge 21 6.4.2 Digitalausgang: Dante™ 21 6.4.3 Digitalausgang: AES‑EBU 22 6.5 GROUND LIFT Schalter umstellen (optional)23 6.6 Empfänger an Stromnetz anschließen 23 7 QUICK SETUP 24 8 Bedienungshinweise 26 8.1 Trägerfrequenz einstellen 26 8.1.1 Sender in SILENT‑Modus stellen 26 8.1.2 Empfänger entsperren 26 8.2 MUTE LOCK einschalten 27 8.3 Sender auf Einstellungen des Empfängers programmieren 27 8.4 REHEARSAL durchführen 28 8.5 Land wählen 29 8.6 Audiosignal abhören 29 9 Bedienelemente am Empfänger 30 9.1 Funktionen des SELECT‑Rades (5) 30 9.1.1 Funktionen im LOCK‑Modus 30 9.1.2 Funktionen im SETUP‑Modus 30 9.1.3 Mögliche Funktionen im Hauptfenster 30 9.2 Funktionen der Tasten CH1, CH2 (10, 12) 31 9.2.1 Funktionen im LOCK‑Modus 31 9.2.2 Funktionen im SETUP‑Modus 31 9.3 Funktionen der BACK‑Taste (4) 31 INHALT DMS800 MANUAL3 9.4 Funktionen der DSP‑Taste (2) 31 9.5 Funktionen der Tasten Headphones CH1, CH2 (6) 32 10 Display des Empfängers 33 10.1 Hauptfenster 33 10.2 Batterieanzeige 33 10.2.1 Audiopegelanzeige (E) 33 10.2.2 MUTE‑Anzeige 34 10.2.3 Antennenanzeige 34 10.3 Zustands‑ und Warnmeldungen 34 10.3.1 Zustands‑ und Warnanzeigen nach Dringlichkeit 35 10.4 Kanalfenster 36 10.4.1 Kanalfenster aufrufen 37 11 Display der Sender 38 11.1 Batterieanzeige 38 12 Menüstruktur des Empfängers 39 12.1 Menü QUICK SETUP 40 12.2 Menü CHANNEL 41 12.3 Menü AUDIO 42 12.4 Menü ENVIR. SCAN 43 12.5 Menü REHEARSAL 43 12.6 Menü UTILITY 44 13 Menüstruktur der Sender 45 13.1 Preset‑Modus 45 13.2 Frequenz‑Modus 45 13.3 Silent‑Modus 46 14 Funktionsbeschreibung 47 14.1 Menü CHANNEL 47 15 Wartung und Reinigung 52 15.1 Wartung 52 15.2 Reinigung 52 16 Fehlerbehebung 53 16.1 DSP-Profile: Werkseinstellungen 56 17 DMS800: Bedienelemente 57 17.1 DSR800 57 17.2 DPT800 58 17.3 DHT800 58 IMPRESSUM DMS800 MANUAL4 Herausgeber Copyright © 2015 AKG Acoustics GmbH Alle Rechte vorbehalten. Die in dieser Anleitung enthaltenen Informationen, beige‑ legten Zeichnungen und Fotos sind geistiges Eigentum der AKG Acoustics GmbH. Bei Wahrung des Urheberrechtes dürfen ohne ausdrückliche schriftliche Erlaubnis der Firma AKG Acoustics GmbH weder diese Dokumentation noch Teile davon für irgendwelche Zwecke in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch, mittels Fotokopie, durch Aufzeichnung oder mit Informationsspeicherungs‑ und Informationswiedergewinnungssystemen reproduziert oder übertragen werden. Jede Weitergabe an Dritte ist untersagt. Auf Verlangen ist diese Anleitung an uns zurückzuerstatten. AktualisierungDieses Manual kann ohne Vorankündigung geändert werden und stellt keine Verpflichtung seitens der Firma AKG Acoustics GmbH dar. Version 1.7 Ausgabedatum April 2020/DE AKG Acoustics GmbH Salzgasse 2 5400 Hallein Austria [email protected] ALLGEMEINES DMS800 MANUAL5 1 Allgemeines 1.1 Zweck des Manuals Das vorliegende Manual soll Sie befähigen, das Gerät: •sicher zu bedienen •laut bestimmungsgemäßer Verwendung nutzen zu können. 1.2 Aufbewahrung des Manuals Drucken Sie dieses Manual aus und bewahren Sie es sorgfältig auf oder hinterlegen Sie es elektronisch an einem leicht zugänglichen Ort. Geben Sie dieses Manual an nachfolgende Besitzer weiter. Das vorliegende Manual ist ein wesentlicher Bestandteil des Gerätes. 1.3 Haftung AKG Acoustics GmbH übernimmt keine Haftung, wenn: •das Gerät für andere Zwecke eingesetzt wird, als unter Bestimmungsgemäße Verwendung beschrieben ist. •durch unsachgemäße Bedienung Schaden entsteht •nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durch‑ geführt werden. •Schaden durch nicht aktuell gehaltene Dokumente entsteht. 1.4 Gewährleistung AKG Acoustics GmbH übernimmt keine Gewährleistung für Schäden, wenn •durch unsachgemäße Bedienung Schaden entsteht. •nicht zugelassene bzw. nicht vorschriftsmäßige Änderungen durch‑ geführt werden. •Schaden durch nicht aktuell gehaltene Dokumente entsteht. Haftung Gewährleistung LIEFERUMFANG DMS800 MANUAL6 2 Lieferumfang Kontrollieren Sie, ob die Verpackung alle unten angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG‑Händler. DSR800 •1 x Empfänger DSR800 •2 x BNC UHF‑Antennen •2 x Adapterkabel für Antennenfrontmontage 0110E01890 •1 x Kaltgeräte‑Netzkabel nach EU‑Norm •1 x Kaltgeräte‑Netzkabel nach US‑Norm DPT800 •1 x Taschensender DPT800 •2 x Batterien LR6 (Größe AA) •1 x MKG L ‑ Instrumentenkabel DHT800 •1 x Handsender DHT800 •2 x Batterien LR6 (Größe AA) •1 x Stativadapter SA63 •1 x W3004 – Windschutz für D5 WL1, D7 WL1 und C5 WL1 •1 x Ladeadapter für CU800 bzw. CU700 •Farbmarkierungsbänder OPTIONALES ZUBEHÖR •CU800…

Text truncated - open the document above for the full version.

2010-03-17 / WBU 9110 U 37680_B_FCC700MHz This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1)This device may not cause harmful interference, and 2)This device must accept any interference received, including interference that may cause undesired operation. CONSUMER ALERT FCC Information: Haftetikette / adhesive label 100 x 50 mm Grund / background: weiß / white Schrift / font: schwarz / black Werkstoff / material: self adhesive

Coverletter: AKG Acoustics GmbH wants to get FCC-Certification for the following product: wireless microphone hand-held transmitter DHT800 Band I. The unit will get the following FCC-ID: V3THT800 List of documents: Exhibit Thema File Exhibit 01 Label and placement Labels_and_placement_only_V3THT800.pdf Exhibit 02 Not needed -------------------- Exhibit 03 External Photos extern_FG20-147E.pdf * Exhibit 04 Block Diagrams DHT800_B1_v5.00_SCH_FCC.pdf * Exhibit 05 Schematic Diagrams DHT800_ANT_B1_rev11.00_SCH.pdf DHT800_B1_v5.00_SCH.pdf Exhibit 06 Testreport FG20-147E2_signed_2x_small.pdf Exhibit 07 Test Set-up Photos setup_FG20-147E.pdf Exhibit 08 User Manual 5082550-01_B_LIT_ADD_MANUAL SUPPLEMENT- RED_DMS800_edited.pdf AKG_DMS800_Manual_embed_small.pdf FCC sticker on box.pdf Exhibit 09 Internal Photos intern_FG20-147E.pdf * Exhibit 10 Informations HT800AntDiffBOM.pdf HT800DiffBOM.pdf Exhibit 11 RF exposure V3THT800 RF Exposure new.pdf * Exhibit 12 Operational Description operational_description_DHT800.pdf Exhibit 13 Cover letter Request for confidentiality Authorization by AKG This file FCC Confidentiality Letter_signed.pdf Authorization.pdf For the Exhibits marked with ‘*’ AKG Acoustics GmbH requested Confidentiality according to 47 CFR 0.457 and 0.459 of the FCC rules because these are sensitive parts owned by this company and include much of Know-How or sensitive data, it will not be provided to the public. The labelling on some photos may be not the actual status. The correct labelling can be seen on the label photo in Exhibit 1.

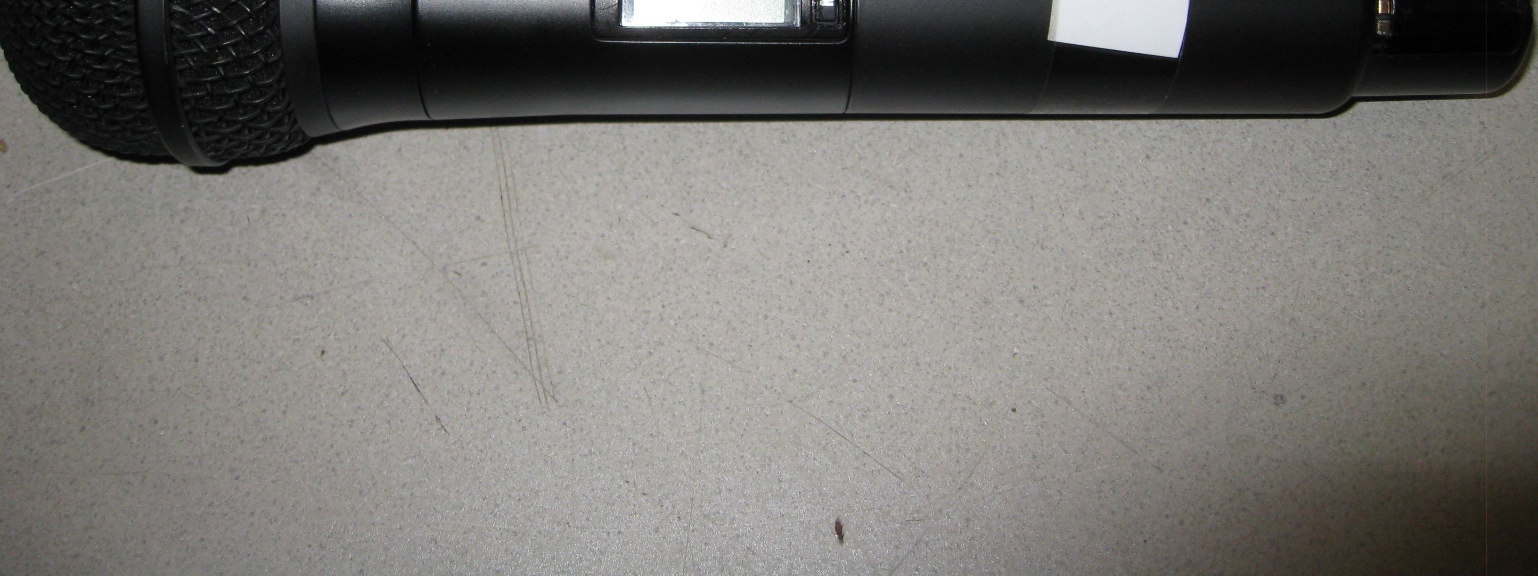

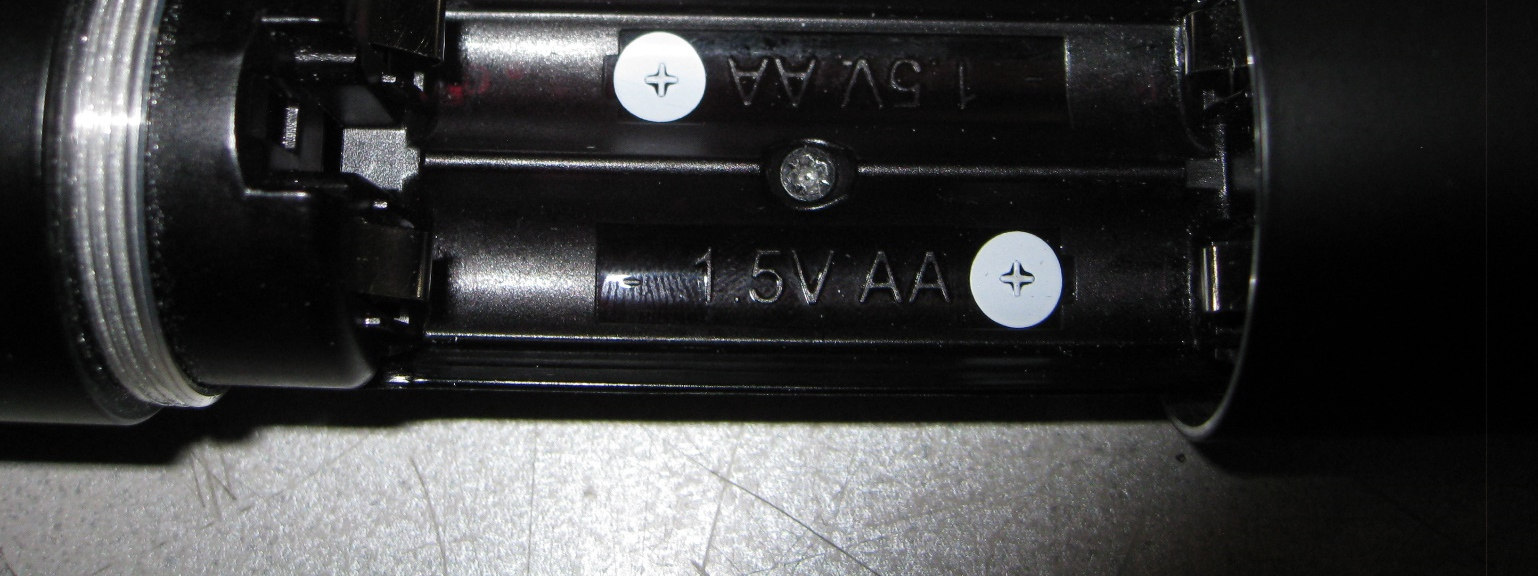

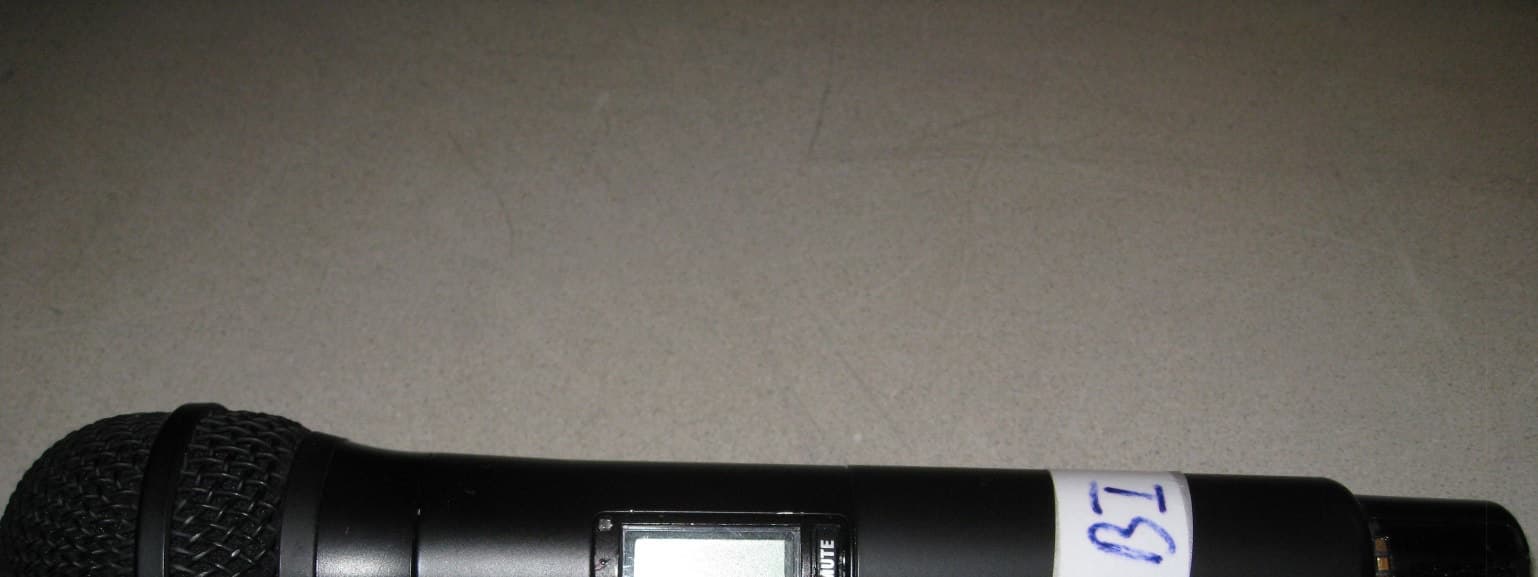

www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: top view Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 1 of 11 Date: 11.02.2021 www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: back view Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 2 of 11 Date: 11.02.2021 www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: Battery Case opened Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 3 of 11 Date: 11.02.2021

www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: PCB front side Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 4 of 11 Date: 11.02.2021 www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: PCB front side shielding detached Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 5 of 11 Date: 11.02.2021 www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: PCB backside Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 6 of 11 Date: 11.02.2021 www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: PCB backside Display removed Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 7 of 11 Date: 11.02.2021 www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: PCB backside shielding detached Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 8 of 11 Date: 11.02.2021

SAR-based exemption for FCC-ID: V3THT800 Regarding the rule changes per FCC 19-126 Order Title 47 §1.1307(b)(3)(i)(B): (B) Or the available maximum time-averaged power or effective radiated power (ERP), whichever is greater, is less than or equal to the threshold Pth (mW) described in the following formula. This method shall only be used at separation distances (cm) from 0.5 centimeters to 40 centimeters and at frequencies from 0.3 GHz to 6 GHz (inclusive). Pth is given by: SAR-based exemption calculation Single RF source, calculated for d = 0.5 cm (worst case, actual antenna might be further away) Frequency [MHz] Transmitter Power (ERP) [mW] Pth [mW] 550.1 12.71 16.61 579 12.07 15.46 607.9 12.11 14.43 614.1 7.32 14.23 615.9 7.25 14.17 652.1 12.00 13.08 662.9 12.07 12.78 Declaration I hereby declare that the device with FCC-ID V3THT800 was determined to be exempt from routine evaluation as per Title 47 §1.1307(b)(3)(i)(B). Dr.techn. Gerald Artner TÜV AUSTRIA Services GmbH Vienna, Austria, 7 th May 2021

www.tuv.at | [email protected] | TÜV ® DN: FM-INE-EMV-EMC-0100a_en Page 1 of 52 FG20-147E2.docx Rev04 TEST REPORT of the accredited test laboratory TÜV Nr.:INE-AT/FG-20/147E2 Applicant: AKG Acoustics GmbH Salzgasse 2 5400 Hallein, Austria Tested Product: Wireless microphone handheld transmitter Product Name: DHT800 Band I FCC-ID: V3THT800 IC: 6132A-DHT800 Manufacturer: VTech Communications Ltd. Xia Ling Bei Management Zone, Liaobu, Dongguan, Guangdong Province 523411 China Output power / field strength: 20 mW power supply: Channel separation: 3V DC via Battery 350 kHz Frequency range: 550,1 – 662,9 MHz 550,1 – 607,9 MHz according to FCC Part 15 and FCC Part 74 614,1 – 615,9 MHz according to FCC Part 15 653,1 – 657 MHz according to FCC Part 74 657 – 662,9 MHz according to FCC Part 15 Standard: EN 300 422-1 V2.1.2; 47 CFR Part 74 (Oct. 2019 Edition); 47 CFR Part 15 (Oct. 2019 Edition); RSS-210 Issue 10 TÜV AUSTRIA SERVICES GMBH Test laboratory for EMC Wolfram Topka, BSc. examined by / Testing Laboratory TÜV AUSTRIA SERVICES GMBH Official seal 30.04.2021 Ing. Andreas Malek approved by / Testing Laboratory TÜV AUSTRIA SERVICES GMBH A publication of this test report is only permitted literally. Copying or reproduction of partial sections needs a written permission of TÜV AUSTRIA SERVICES GMBH. The results of this test report only refer to the provided equipment. TÜV AUSTRIA SERVICES GMBH Office: Deutschstrasse 10 1230 Vienna/Austria T: +43 5 0454-0 F: +43 5 0454-6505 E: [email protected] W: www.tuv.at Business Area Industry & Energy Austria Technik TÜV ® Testing Laboratory, Inspection Body, Certification Body, Calibration Laboratory, Verifizierungsstelle Notified Body 0408 IC 2932K-1 Non-executive Board of Directors: KR DI Johann Marihart Management: DI Dr. Stefan Haas Mag. Christoph Wenninger Registered Office: Deutschstrasse 10 1230 Vienna/Austria Branch Offices: www.tuv.at/standorte Company Register Court / - Number: Vienna / FN 288476 f Bank Details: IBAN AT131200052949001066 BIC BKAUATWW VAT ATU63240488 DVR 3002476 www.tuv.at | [email protected] | TÜV ® Test Report Reference: INE-AT/FG-20/147E2 Date: 30.04.2021 Ambient temperature: 23°C Relative humidity: 24% DN: FM-INE-EMV-EMC-0100a_en Page 2 of 52 FG20-147E2.docx Rev04 Contents Designation PAGE 1. Applicant 3 2. Description of EUT 4 3. Standards / Final result 5 4. Test results List of measurements according to EN 300 422-1 V2.1.2 Transmitter parameters 4.1 Frequency stability 6-10 4.2 Rated output power 11-14 4.3 Necessary bandwidth 15-39 4.4 Spurious emissions 40-48 4.5 Transmitter intermodulation distortion 49-52 Receiver Spurious emissions --- Receiver sensitivity --- Receiver adjacent channel selectivity --- Receiver blocking --- Appendix Designation PAGES 1 Test equipment used 4 2 Photodocumentation 11 www.tuv.at | [email protected] | TÜV ® Test Report Reference: INE-AT/FG-20/147E2 Date: 30.04.2021 Ambient temperature: 23°C Relative humidity: 24% DN: FM-INE-EMV-EMC-0100a_en Page 3 of 52 FG20-147E2.docx Rev04 1. Applicant Company: AKG Acoustics GmbH Department: R&D Address: Salzgasse 2 5400 Hallein, Austria Contact person: Mr. Gabor Mikovics EUT received on: 06.04.2020 Tests were performed on: 06.04. till 18.05.2020 www.tuv.at | [email protected] | TÜV ® Test Report Reference: INE-AT/FG-20/147E2 Date: 30.04.2021 Ambient temperature: 23°C Relative humidity: 24% DN: FM-INE-EMV-EMC-0100a_en Page 4 of 52 FG20-147E2.docx Rev04 2. Description of EUT EUT: Wireless microphone handheld transmitter ‘DHT 800 Band I’ Product name: ‘DHT 800 Band I’ Serial Number: Prototype Manufacturer: AKG Acoustics GmbH Salzgasse 2 5400 Hallein, Austria Description: AKG Acoustics GmbH provided the following configuration for the measurements: Prototype Operating mode: The measurements were carried out at the following running states: Transmitting Technical data EUT: Rated voltage: 3VDC Rated current: 500mA Rated frequency: DC Mains voltage during the tests: 3VDC via internal battery Climatic conditions in the emc laboratory: Relative humidity: 24% Temperature: 23°C www.tuv.at | [email protected] | TÜV ® Test Report Reference: INE-AT/FG-20/147E2 Date: 30.04.2021 Ambient temperature: 23°C Relative humidity: 24% DN: FM-INE-EMV-EMC-0100a_en Page 5 of 52 FG20-147E2.docx Rev04 3. Standards / Final result Name Title Deviation Result EN 300422-1 V2.1.2 Wireless Microphones; Audio PMSE up to 3 GHz; Part 1: Class A Receivers; Harmonised Standard covering the essential requirements of article 3.2 of Directive 2014/53/EU none OK 47 CFR Part 15 (Oct. 2019 Edition) RADIO FREQUENCY DEVICES none OK 47 CFR Part 74 (Oct. 2019 Edition) EXPERIMENTAL RADIO, AUXILIARY, SPECIAL BROADCAST AND OTHER PROGRAM DISTRIBUTIONAL SERVICES; Subpart H—Low Power Auxiliary Stations none OK RSS-210 Issue 10 Licence-Exempt Radio Apparatus: Category I Equipment; Annex G—Low-Power Radio Apparatus Operating in the Television Bands none OK Result: Opinions and interpretation of testing laboratory OK: EUT passed NOK: EUT failed www.tuv.at | [email protected] | TÜV ® Test Report Reference: INE-AT/FG-20/147E2 Date: 30.04.2021 Ambient temperature: 23°C Relative humidity: 24% DN: FM-INE-EMV-EMC-0100a_en Page 6 of 52 FG20-147E2.docx Rev04 4. TEST RESULT 4.1. Frequency stability SUBCLAUSE 8.1 ETSI requirements – complete Band Rated output power: 20 mW Operating Frequency Error Frequency Error condition kHz ppm 550,1 MHz 605,9 MHz 662,9 MHz 550,1 MHz 605,9 MHz 662,9 MHz T nom ( 23 )°C V nom (3)V -0,5 -0,5 -1 -0,91 -0,83 -1,51 T min ( -10 )°C V min (2,3)V 0 -0,5 0 0,00 -0,83 0,00 V nom (3)V 0 -1 -1 0,00 -1,65 -1,51 T max ( 45 )°C V min (2,3)V -1 -1 -1,5 -1,82 -1,65 -2,26 V nom (3)V -1 -1,5 -2 -1,82 -2,48 -3,02 Measurement uncertainty + 0,1 ppm LIMIT SUBCLAUSE 8.1.3 The frequency error shall not exceed 20 parts per million for frequencies below 1 GHz, 15 parts per million between 1 GHz and 2 GHz and 10 ppm above 2 GHz. Test Equipment used: NT-100; NT-110/1; NT-111/1; NT-112/1; NT-131/1; NT-207; EMV-205; M-1200 www.tuv.at | [email protected] | TÜV ® Test …

Text truncated - open the document above for the full version.

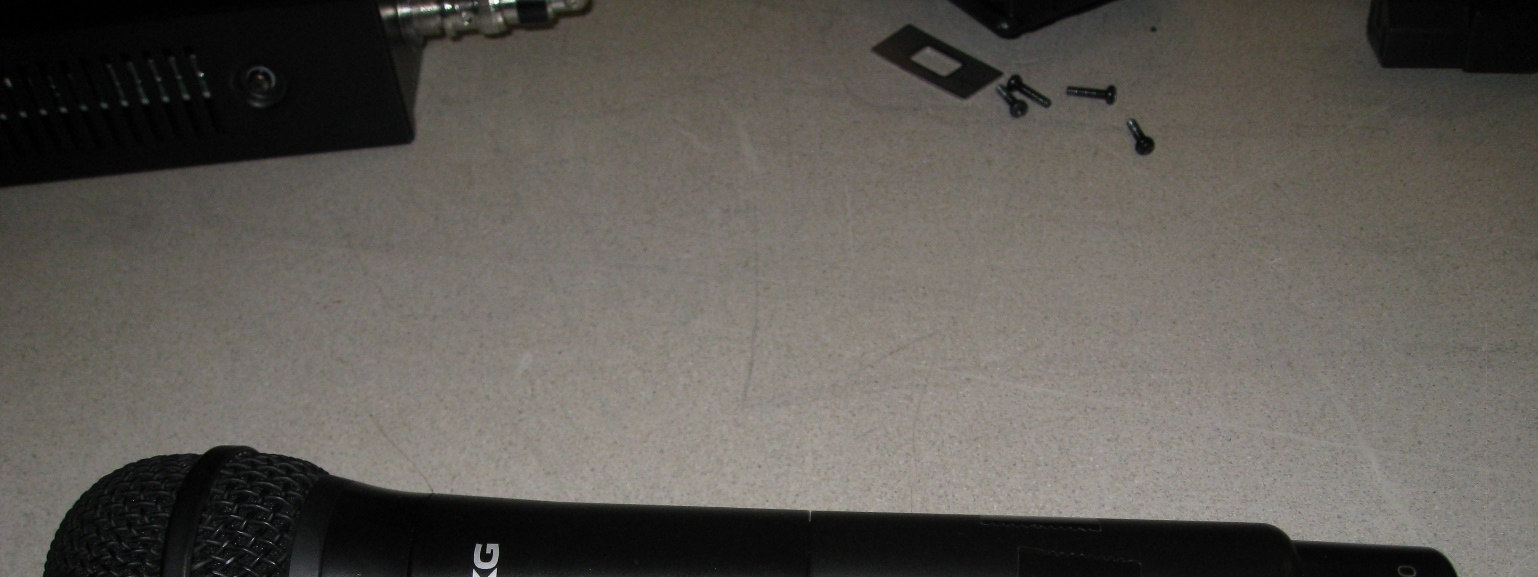

www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: Test setup below 1 GHz Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 10 of 11 Date: 11.02.2021 www.tuv.at | [email protected] | TÜV ® DN- FM-INE-EMV-ALL-Anl2_en Rev00 Appendix 2 Photodocumentation Description: Test setup above 1 GHz Division: Industry & Energy Department: FG Test report reference: INE-AT/FG-20/147E Page: 11 of 11 Date: 11.02.2021 -------- End of test report --------
