XKB-ML30CLCard Reader

Passage des câbles : Pour passer le câble, il peut être nécessaire de le déconnecter. Procéder selon les dessins suivants : Retrait et mise en place du câble Figure 1 Figure 2 Figure 3 Pour retirer le câble : • Appuyer sur la languette de verrouillage indiquée p ar la flèche figure 1, • Tirer sur le connecteur figure 2, • Dégager le passe fil en le glissant selon la flèche figure 3. Pour mettre en place le câble procéder dans l'ordre inverse. Passage du câble Remarque : Prévoir une longueur de câble suffisante dans le socle afin de pouvoir retirer le terminal du socle et atteindre les conne cteurs Le câble série peut passer sous le socle pour rejoi ndre une ouverture. Soit dans le volume de la rainure 3, soit en face des ouvertures 1 ou 2. (cf. figure ci-contre) Prévoir une ouverture de diamètre 18mm dans le bure au ou le présentoir pour le passage du connecteur plug coudé. (14mm si l’épaiss eur du bureau ou du présentoir est inférieure à 4mm) Particularité du câble Ethernet : Passage du câble Découpage de la trappe Le câble Ethernet est standard et n’est pas fourni. Il nécessite l'utilisation du socle. L'ouverture dans le bureau ou le présentoir doit être en regard du repère 2. Prévoir une ouverture de diamètre 14 mm. Le terminal peut être monté avec ou sans trappe. Prévoir une ouverture de diamètre 14 mm dans le bureau ou le présentoir. Si la trappe est montée, il faut la découper en (4) pour faire passer le câble Ethernet. Sécurité de votre terminal Dès réception de votre terminal, il est fortement r ecommandé de procéder à la vérification de l’état de votre équipement. Vous devait vérifier par exemple : que le clavier est bien en p lace, qu’aucun fils ne soit déconnectés des ports du terminal ou des périphériques, vérifier également le lecteur de carte à puce , ou toute autre partie de votre terminal. Ce contrôle p ermet de signaler toute modification inhabituelle sur votre équipement, et le comporteme nt suspect d'autres personnes qui ont accès à votre terminal. Votre terminal détecte un Etat "trafiqués». Dans ce cas, votre terminal ém et en clignotement le message « Alerte Irruption » et son utilisation ultérieure n’est pas possible. Si vous observez le message “Alert Irrupt ion!”, vous devez immédiatement contacter votre ser vice d’assistance. Vous devez vous assurer que votre terminal est un accès à du p ersonnel qualifié et digne de confiance. Fin de vie du produit Le produit fait parti de la catégorie des équipemen ts électriques et électroniques. A ce titre, il est soumis à la Directive DEEE qui impose la collecte et le recycla ge des équipements en fin de vie. Les équipements I ngenico portent les indications exigées par la directive DE EE. Ainsi, ce symbole apposé sur le produit indique qu’il fait l’objet d’une collecte sélective et ne doit pas être élimin é avec les autres déchets ménagers ou commerciaux. Afin d’assurer que le produit soit collecté et recyclé d ans le respect de l’environnement, vous devez conta cter votre fournisseur qui vous donnera la marche à suivre (à défaut, adressez-vous au siège commercial Ingenico qui couvre votre zone locale en vous rendant sur le site inter net www.ingenico.com , rubrique « contactez-nous »). L’élimination incon trôlée des déchets peut porter préjudice à l’environnement et à la santé humaine. Ainsi, en recyclant de façon re sponsable votre produit, vous contribuez à la préservation des ressources naturel les et à la protection de la santé humaine. ML30 installation manual Safety instructions : • Lithium battery : ML30 equipment is equipped with a lithium battery that is non-accessible for the user. Only a qualified operator is authorized to open the unit a nd to replace this component. • Power supply network : For cutting the power supply to the ML30, discon nect the power adapter from the power supply network. You should provide a socket for the incoming power supply satisfying the following poi nts: • Socket installed near the equipment and easy to access • Socket meeting the standards and regulations in for ce in the country of use For Pluggable Equipment Type A, the protection in t he installation is assumed to be 20A. • Ethernet connection : the Ethernet link is for use indoor only. The link is a SELV circuit (Save Extra Low Voltage) according to standard EN60950. Keypad Inserting and sliding the cards Installing the priv ate shield UP Arrow key Down Arrow Key Function Key Cancel Key Delete Key Enter Key ( option ) Physical characteristics : Weight (without cable) about 240 g Dimensions 165 x 95 max. x 45 mm (lxWxH) Operating conditions : Temperature +5°C to +40°C Maximum relative humidity 85% RH at +55°C Storage conditions: Temperature -20°C to +55°C Maximum relative humidity 85% RH at +55°C Maximum consumption : 280mA at +8V, 350mA at +5V USB cable (2m straight) - 252 292 872 RS232 cable (3m straight) - 252678837 + Power supply USB2.0 - full speed (12Mbps max.) USB slave 1 : 5 volts 2 : D- 3 : D+ 4 : GND USB type A plug DCE type – SUBD9 (115Kbps max.) 2 : TX 3 : RX 5 : GND PSU US plug - 179901469 • 120VAC - 50Hz / 60Hz • 8VDC / 2A Fixing of the stand adapter Maintain the product on its base Three screws can fix the base. Two choices are possible, the 3 holes (a) or the 3 holes (b) indicated on the drawing opposite. The base can be used as gauges of pointing on the holes of the screws and for the openings of connectors. A notch situated on its front side and two clips on the backside maintains the terminal. To install it on t he base , first introduce the front side of the terminal an d then, make a press on its backside until hearing th e locking noise. To remove it from the base , remove the two clips one after the other while pulling up the equipment 295008514AE 9000001931 R11 000 05/1009 INGENICO – 192 avenue Charles de Gaulle – 92200 Neu illy sur Seine – France Copyright © 2010 Ingenico Tél. 33(0)1 46 25 82 00 - Fax 33 (0)1 47 72 56 95 All rights reserved
 a b *295008514AE Cabling : For cabling, it must be necessary…

Text truncated - open the document above for the full version.

February 23th, 2010 CONFIDENTIALITY REQUEST To: Federal Communications Commission CC: Curtis-Straus TCB Re: Confidentiality request for a Low Power Communication Device FCC ID: XKB-ML30CL Gentlemen, INGENICO requests, pursuant to 47CFR 0.459, post grant confidentiality for portions of the material contained in this application. The following document regarding this submission for FCC ID: XKB-ML30CL shall be kept confidential: 1. Schematic Diagram of the ML30CL (file: Schematic- XKB-ML30CL.pdf) 2. Block Diagram description of the ML30CL (file: Block Diagram- XKB-ML30CL.pdf) Specifically, these exhibits contain information relating to circuit function and complexity that could be of benefit to competitors. The material contains trade secrets and confidential information that INGENICO does not customarily release to the public and which is otherwise not generally available to the public. Regards, Marc DELORME Quality Manager 1, rue Claude Chappe – BP 346 07503 GUILHERAND GRANGES - France

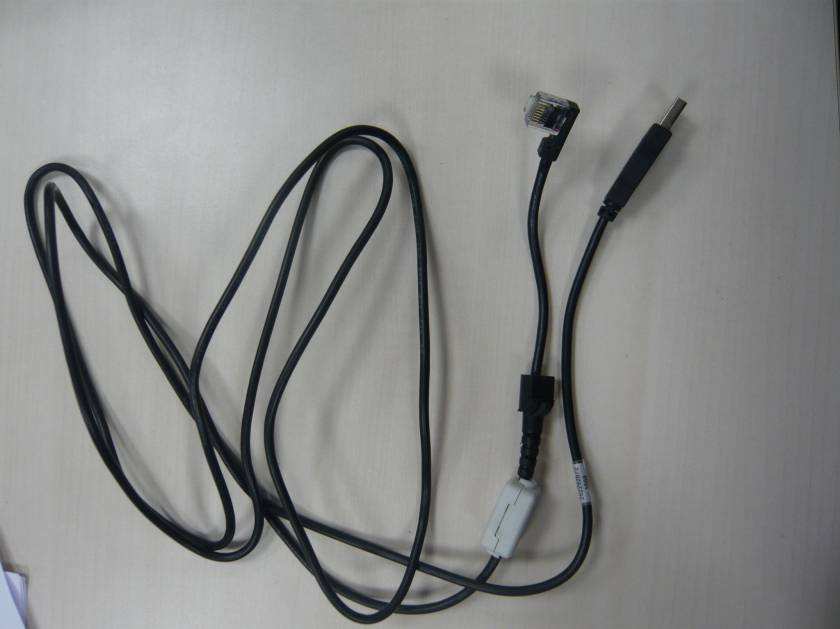

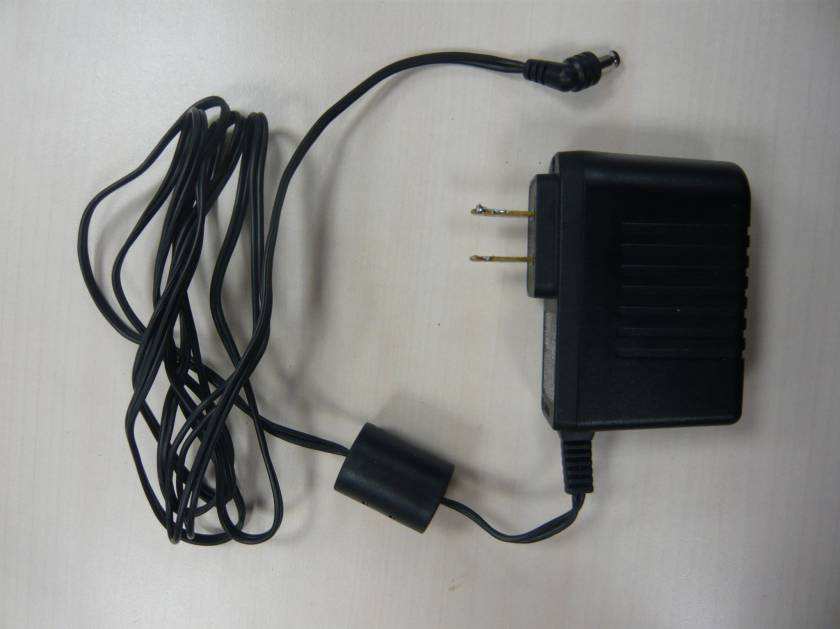

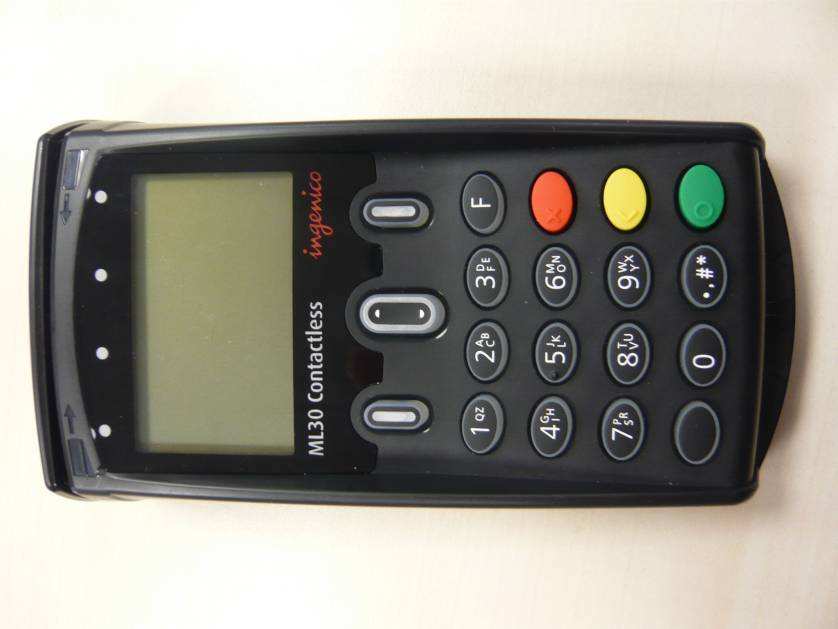

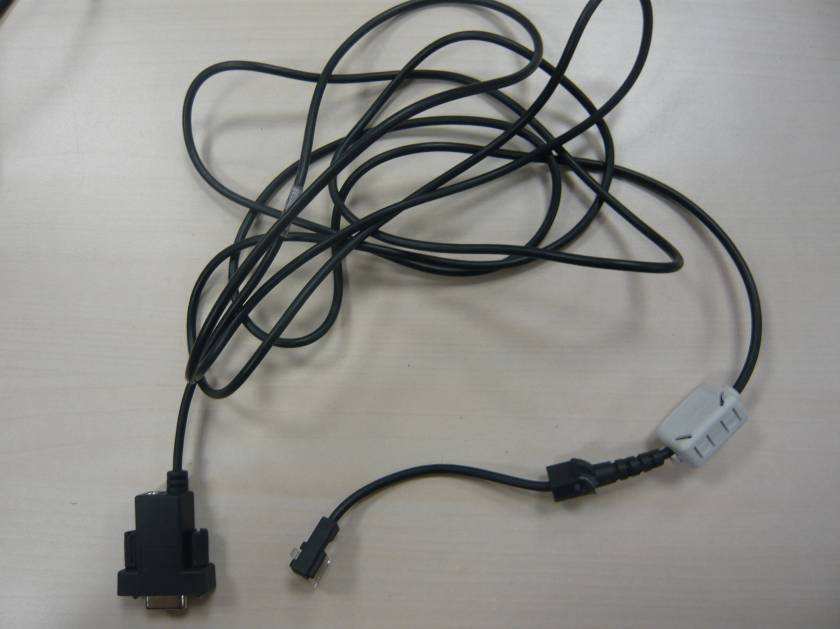

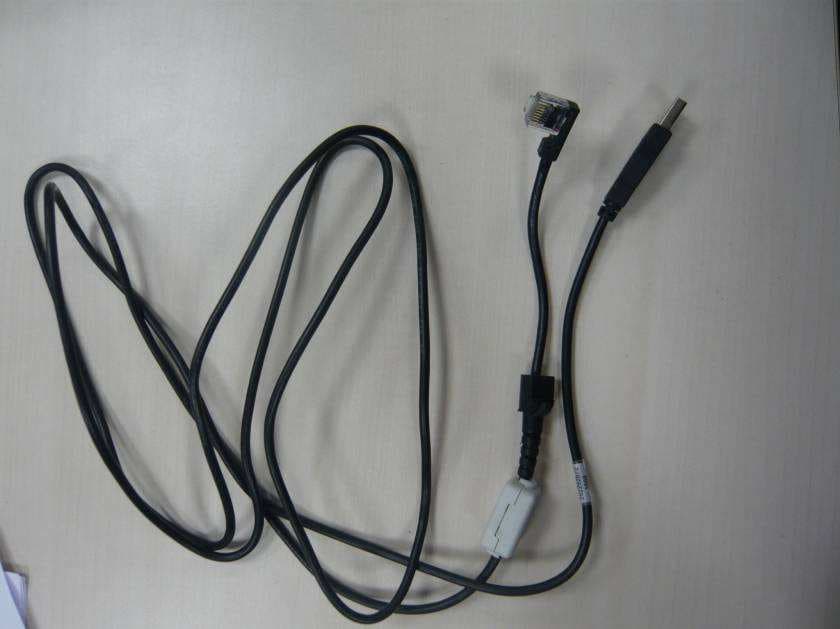

FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 1/4 EXTERNAL PHOTOS OF TESTED EUT General View FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 2/4 FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 3/4 USB cable Power supply unit for RS232 mode FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 4/4 RS232 cable

FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 1/1 PRODUCT LABELING FCC ID / IC number label FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 1/2 PRODUCT LABELING FCC ID / IC number label

FCC ID: XKB-ML30CL IC: 2586D-ML30CL 1 INTERNAL PHOTOS OF EQUIPMENT General view internal FCC ID: XKB-ML30CL IC: 2586D-ML30CL Detail views without enclosure FCC ID: XKB-ML30CL IC: 2586D-ML30CL RF antenna view Screener views FCC ID: XKB-ML30CL IC: 2586D-ML30CL Reader card view FCC ID: XKB-ML30CL IC: 2586D-ML30CL Rear view FCC ID: XKB-ML30CL IC: 2586D-ML30CL Bottom view FCC ID: XKB-ML30CL IC: 2586D-ML30CL Rear view

FCC ID: XKB-ML30CL IC: 2586D-ML30CL GENERAL INFORMATION 1.1. Product description The ML30 Contactless series combines smart card, magnetic card and contactless readers in a single integrated package. This all-in-one intelligent PIN pad is perfect for small and mid-size merchants looking to connect to a payment terminal, or retailers who want PC or POS device connectivity. Extremely user-friendly, the ML30 Contactless series features an easily accessible contactless reader – certified by most major card associations – for card payments together with a front load EMV smart card reader that supports both simple (SDA) or dynamic (DDA) authentication, and an easy to use multi-directional magnetic card swipe. A backlit graphics screen helps consumers with PIN entry, while a large 16-key ergonomic keypad – complete with menu and navigation keys – guarantees fast error-free operations. All this, plus an extensive choice of communication interfaces, makes the ML30 Contactless series a truly impressive transaction powerhouse. 1.2. Related Submittal(s) / Grant(s) All host equipments used in the test configuration are FCC granted, when relevant. 1.3. Tested System Details The FCC IDs for all equipment, with description of all cables used in the tested system are: ML30-312B-0101 sn: 10014PP10000220 Power supply unit: INGENICO 153051 P/N: 179901469 120VAC/60Hz – 8VDC/2A DC cable attached on adapter: 2m; used for RS232 mode with ferrite adapter side. • Input/output: - 1 x RJ45 port (Power supply / data), 5Vdc/USB mode – 8VDC/RS232 mode - 1 x Power supply port on RS232 connector for power supply unit • Cables: - 1 x USB cable, unshielded, length: 2m sn: 252292872 1008 - 1 x RS232 cable, unshielded, length: 2.5m sn: 252678837 2806 - 1 x Power supply unit cable with ferrite, unshielded, length: 2m. sn: None • Auxiliaries equipment used during test: - 1 x Laptop DELL VOSTRO 1710 sn: T932DA00 FCC ID: None - 1 x Smartcard Opuce EMV card - 1 x Contactless card - 2 x SAM card FCC ID: XKB-ML30CL IC: 2586D-ML30CL 1.4. EUT CONFIGURATION Configuration USB: EUT powered by laptop USB port. The parameters of test sequence software are the followings: - Reading in loop CAM0 - Reading in loop SAM1 - Reading in loop SAM2 - Reading in loop Contactless (reading parameters: emission during 70ms separated by 700ms) Configuration RS232+power supply unit: EUT powered by power supply unit connected on the RS232 connector. The parameters of test sequence software are the followings: - Reading in loop CAM0 - Reading in loop SAM1 - Reading in loop SAM2 - Reading in loop Contactless - Reading in loop COM0 (Pin 2 and 3 connected) 1.5. EQUIPMENT MODIFICATIONS Configuration USB: One ferrite Würth Elektronik 742 711 42 is fixed on the USB cable EUT side. Configuration RS232+power supply unit: One ferrite Würth Elektronik 742 711 42 is fixed on the RS232 cable EUT side. 1.6. Test Methodology Both conducted and radiated testing were performed according to the procedures in ANSI C63.4-2003, FCC Part 15 Subpart C. Radiated testing was performed at an antenna to EUT distance of 10 meters. During testing, all equipment’s and cables were moved relative to each other in order to identify the worst case set-up. 1.7. Test facility Tests have been performed on February 9 th , 2010 This test facility has been fully described in a report and accepted by FCC as compliant with the radiated and AC line conducted test site criteria in ANSI C63.4-2003 in a letter dated March 25 th , 2008 (registration number 94821). This test facility has also been accredited by COFRAC (French accreditation authority for European Union test lab accreditation organization) according to NF EN ISO/IEC 17025, accreditation number 1-1633 as compliant with test site criteria and competence in 47 CFR Part 15/ANSI C63.4 and EN55022/CISPR22 norms for 89/336/EEC European EMC Directive application. All pertinent data for this test facility remains unchanged.

Rapport d’essai / Test report N° 201002-6038CR-R1-E JDE : 98180 DELIVRE A / ISSUED TO : INGENICO 1, Rue Claude Chappe BP 348 07503 GUILHERAND-GRANGES - France Objet / Subject : Essais de compatibilité électromagnétique conformément aux normes FCC CFR 47 Part 15, Subpart B et C. Electromagnetic compatibility tests according to the standards FCC CFR 47 Part 15, Subpart B and C Matériel testé / Apparatus under test : • Produit / Product : Lecteur de carte bancaire / Bank payment terminal • Marque / Trade mark : INGENICO • Constructeur / Manufacturer : INGENICO • Type / Model : ML30-312B-0101 • N° de série / serial number : 10014PP10000220 • FCC ID : XKB-ML30CL Date des essais / Test date : Du 25 Janvier au 9 Février 2010 / From January 25th to February 9th, 2010 Lieu d’essai / Test location : BUREAU VERITAS LCIE SUD-EST ZI Centr’Alp – 170 rue de Chatagnon 38430 MOIRANS - France Test réalisé par / Test performed by : Anthony MERLIN Ce document comporte /Composition of document : 35 pages. M OIRANS, LE 24 FEVRIER 2010 / FEBRUARY 24 TH , 2010 Ecrit par / Written by, Approuvé par / Approved by, Anthony MERLIN Jacques LORQUIN La reproduction de ce document n'est autorisée que sous sa forme intégrale. Toute reproduction partielle ou toute insertion de résultats dans un texte d'accompagnement en vue de leur diffusion doit recevoir un accord préalable et formel du LCIE. Ce document résulte d’essais effectués sur un spécimen, un échantillon ou une éprouvette. Il ne préjuge pas de la conformité de l’ensemble des produits fabriqués à l’objet essayé. Sauf indication contraire, la décision de conformité prend en compte l’incertitude de mesures. Il ne préjuge en aucun cas d’une décision de certification. Seuls certains essais rapportés dans ce document sont couverts par l’accréditation. Ils sont identifiés par le symbole
. This document shall not be reproduced, except in full, without t he written approval of the LCIE. This document contains results related only to the item tested. It does not imply the conformity of the whole production to the item tested .Unless otherwise specified; the decision of conformity takes into account the uncertainty of measures. This document does not anticipate any certification decision. Only certain tests mentioned in this document are covered by the accreditation. They are identified by the symbol
. Portée disponible sur www.cofrac.fr Laboratoire d’essai accrédité N°1-1633 RAPPORT D'ESSAI / TEST REPORT N° 201002-6038CR-R1-E Page : 2 / 35 SUMMARY 1. TEST PROGRAM ................................................................................................................................... 3 2. SYSTEM TEST CONFIGURATION ........................................................................................................ 4 3. RADIATED EMISSION DATA ................................................................................................................. 6 4. FUNDAMENTAL FREQUENCY TOLERANCE (15.225E) ..................................................................... 12 5. BAND-EDGE COMPLIANCE §15.209................................................................................................. 13 6. CONDUCTED EMISSION DATA .......................................................................................................... 15 7. ANNEX 1 (GRAPHS) ............................................................................................................................ 19 8. TEST EQUIPMENT LIST (MOIRANS SITE) ......................................................................................... 33 9. UNCERTAINTIES CHART .................................................................................................................... 35 RAPPORT D'ESSAI / TEST REPORT N° 201002-6038CR-R1-E Page : 3 / 35 1. TEST PROGRAM Standard: - FCC Part 15, Subpart B (Digital Devices) - ANSI C63.4 (2003) EMISSION TEST LIMITS RESULTS (Comments) Frequency Quasi-peak value (dBμV) Average value (dBμV) 150-500kHz 66 to 56 56 to 46 0.5-5MHz 56 46 Limits for conducted disturbance at mains ports 150kHz-30MHz
5-30MHz 60 50 PASS Radiated emissions 30MHz-12.5GHz
Measure at 3m 30MHz-88MHz : 40 dBμV/m 88MHz-216MHz : 43.5 dBμV/m 216MHz-960MHz : 46.0 dBμV/m Above 960MHz : 54.0 dBμV/m PASS Standard: - FCC Part 15, Subpart C - ANSI C63.4 (2003) EMISSION TEST LIMITS RESULTS (Comments) Frequency Quasi-peak value (dBμV) Average value (dBμV) 150-500kHz 66 to 56 56 to 46 0.5-5MHz 56 46 Limits for conducted disturbance at mains ports 150kHz-30MHz
5-30MHz 60 50 PASS Radiated emissions 9kHz-30MHz
Measure at 300m 9kHz-490kHz : 67.6dBμV/m /F(kHz) Measure at 30m 490kHz-1.705MHz : 87.6dBμV/m /F(kHz) 1.705MHz-30MHz : 29.5 dBμV/m PASS Radiated emissions 30MHz-12.5GHz*
Measure at 3m 30MHz-88MHz : 40 dBμV/m 88MHz-216MHz : 43.5 dBμV/m 216MHz-960MHz : 46.0 dBμV/m Above 960MHz : 54.0 dBμV/m PASS Fundamental frequency tolerance
Operation within the band 13.110-14.010 MHz §15.225 PASS Bandedge compliance
Operation within the band 13.110-14.010 MHz §15.225 PASS *§15.33: The highest internal source of a testing device is defined like more the highest frequency generated or used in the testing device or on which the testing device works or agrees. - If the highest frequency of the internal sources of the testing device is lower than 108 MHz, measurement must be only performed until 1GHz. - If the highest frequency of the internal sources of the testing device ranges between 108 MHz and 500 MHz, measurement must be only performed until 2GHz. - If the highest frequency of the internal sources of the testing device ranges between 500 MHz and 1 GHz, measurement must be only performed until 5GHz. If the highest frequency of the internal sources of the testing device is above 1 GHz, measurement must be only performed until 5 times the highest frequency or 40 GHz, while taking smallest of both. RAPPORT D'ESSAI / TEST REPORT N° 201002-6038CR-R1-E Page : 4 / 35 2. SYSTEM TEST CONFIGURATION 2.1. JUS…

Text truncated - open the document above for the full version.

FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 1/4 CONDUCTED AND RADIATED MEASUREMENT PHOTO 1.1 Conducted emission Radiated emission test setup – USB mode FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 2/4 Radiated emission test setup – RS232 mode FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 3/4 1.2 Radiated emissions Radiated emission test setup – USB mode FCC ID: XKB-ML30CL IC: 2586D-ML30CL Page 4/4 Radiated emission test setup – RS232 mode
