AYCBP420BTCAR CD RADIO PLAYER

SCE MULTIMEDIA COMPANY LIMITED
CAR CD RADIO PLAYER - FCC ID AYCBP420BT - SCE MULTIMEDIA COMPANY LIMITED
Click to zoom

Application Details

Equipment Class
DSS - Part 15 Spread Spectrum Transmitter
Date of Grant
Feb 28, 2012
Application Purpose
Original Equipment
Date of Application
Feb 28, 2012
Equipment Note
CAR CD RADIO PLAYER
Frequency Range
2402.00000000 - 2480.00000000
Company
SCE MULTIMEDIA COMPANY LIMITED
Country
Hong Kong

Documents & Files

Select a file to view

Users Manual

↗

Block Diagram

↗

Cover Letter(s)

↗

External Photos

↗

ID Label/Location Info

↗
↗

Internal Photos

↗

Operational Description

↗

Schematics

↗

Test Report

↗

Test Setup Photos

↗

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

35 ENGLISH 1 button Unlock the detachable control panel 2 MENU button Short press: Call up/close menu Long press: Start scan function 3 On/Off button Short press: Switch on car sound system In operation: Mute car sound system (Mute) Long press: Switch off car sound system 4 Volume control 5 CD tray 6 Display 7 Rotary control In the menu: Change menu level, select menu item, change setting Radio mode: Set frequency, start station/PTY seek tuning CD/MP3/WMA/iPod mode: Track selection, fast forward/reverse Browse mode in MP3/WMA/iPod mode: ID3 category (iPod only), select folder and track 8 button (Eject) Eject a CD 9 Microphone (Toronto 420 BT only) : USB port ; Front AUX-IN socket < button (only Toronto 420 BT) Ending/rejecting a phone call = button (Toronto 420 BT only) Short press: Answering a call, speed dial Long press: Open the phone book of the cell phone or activate voice dialing > Keys 1 - 5 ? Infrared receiver @ SRC button Select memory bank or audio source A DIS button Short press: Switch display Long press: Switch display brightness B SD card slot Access only with detached control panel 18 Controls       36 Contents Safety notes ....................................................37 Symbols used ............................................................37 Road safety ................................................................37 General safety notes ...............................................37 Declaration of conformity ....................................38 Cleaning notes ................................................38 Disposal notes.................................................38 Scope of delivery ............................................38 Optional equipment (not part of the scope of delivery) .....................38 Placing the device in operation .....................38 Attaching/detaching the control panel ..........38 Display language (only Toronto 420 BT) .........39 Setting the reception area ...................................39 Switching on/off ......................................................39 Volume ........................................................................39 Display brightness ...................................................40 Switching demo mode on/off .............................40 Traffic information ..........................................40 Radio mode .....................................................40 RDS................................................................................40 Changing to radio mode or selecting a memory bank ........................................................41 Tuning into a station ..............................................41 Storing stations or calling stored stations ......41 Scanning stations ....................................................41 Storing stations automatically (Travelstore) ...............................................................42 PTY ................................................................................42 Configuring the display .........................................43 CD/MP3/WMA/iPod mode ..............................43 Basic information .....................................................43 Changing to CD/MP3/WMA/iPod mode .........44 Inserting/ejecting a CD .........................................44 Connecting/removing a USB data carrier .......44 Inserting/removing the memory card .............45 Selecting tracks ........................................................45 Fast searching ...........................................................45 Interrupting playback ............................................45 Scanning all tracks ..................................................45 Playing tracks in random order ..........................46 Repeatedly playing individual tracks or directories .............................................................46 Configuring the display .........................................46 Browse mode ............................................................47 Searching by track names (not in iPod mode) ..................................................48 Bluetooth® (Toronto 420 BT only) .................48 Bluetooth® menu .....................................................48 Pairing and connecting a device .......................49 Telephone functions...............................................50 Bluetooth® streaming mode................................53 Phone book functions ...........................................53 Additional functions in the Bluetooth® menu .............................................54 External audio sources ...................................56 Front AUX-IN socket ................................................56 Sound settings ................................................56 Calling and exiting the "AUDIO" menu ............56 Making settings in the "AUDIO" menu .............57 Setting the 3-band equaliser ...............................58 User settings ...................................................59 Calling the user menu and selecting a menu .........................................................................59 Making settings in the "TUNER" menu ............60 Making settings in the "DISPLAY" menu .........61 Making settings in the "VOLUME" menu ........62 Making settings in the "CLOCK" menu ............63 Making settings in the "VARIOUS" menu ........63 Factory settings ..............................................64 Useful information .........................................65 Warranty .....................................................................65 Service .........................................................................65 Technical data .................................................65 Installation instructions ...............................??? 37 ENGLISH Safety notes The car sound system was manufactured accord- ing to the state of the art and established safety guidelines. Even so, dangers…

Text truncated - open the document above for the full version.

External Photos

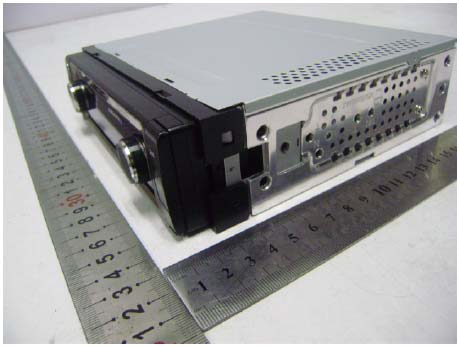

SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EXHIBIT 2 - EUT EXTERNAL PHOTOGRAPHS EUT View 1 EUT View 2 SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EUT View 3 EUT View 4

ID Label/Location Info

SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EXHIBIT 1- PRODUCT LABELING Proposed FCC ID Label Format FCC ID: AYCBP420BT This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Specifications : Text is Black in color and justified. Labels are printed in indelible ink on permanent adhesive silk-screened onto the EUT or shall be affixed at a conspicuous location on the EUT. Proposed Label Location on EUT FCC ID Label Location

ID Label/Location Info

SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EXHIBIT 1- PRODUCT LABELING Proposed FCC ID Label Format FCC ID: AYCBP420BT This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Specifications : Text is Black in color and justified. Labels are printed in indelible ink on permanent adhesive silk-screened onto the EUT or shall be affixed at a conspicuous location on the EUT. Proposed Label Location on EUT FCC ID Label Location

Internal Photos

SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EXHIBIT 3 - EUT INTERNAL PHOTOGRAPHS EUT Housing and Board View 1 Solder Board-Component View 1 SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 Solder Board-Component View 2 Solder Board-Component View 3 SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 Solder Board-Component View 4 Solder Board-Component View 5 SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 Solder Board-Component View 6 Solder Board-Component View 7 SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EUT Housing and Board View 2 EUT Housing and Board View 3 SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EUT Housing and Board View 4 Solder Board-Component View 8 SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 Solder Board-Component View 9

Operational Description

CIRCUIT DESCRIPTION a. IC-MCU: KRS RU536-H12/13 is the main control unit, with a 7.2MHz clock signal as base clock frequency. The CD servo module decode the audio information and to achieve the playing function by the main control unit. In addition, the device can play from SD card, U Disk, or via wireless Bluetooth received signal. b. Module-FLC-BTM304 is the 2.4 G wireless Bluetooth module with a 40MHz clock signal, it will send a signal to the other Bluetooth device in GFSK modulation to achieve the wireless communication, the transmitting frequency is 2402 ~ 2480 MHz. c. Supply Voltage: DC 12V.

Schematics

MidRange ST TDA7703x-TUNER Schematic 1.0 TOKWA PRECISION TECHNOLOGY CO.LTD DESCRIPTION APPROVED BY CHECKED BY DRAWN BY MODEL NO Drawing NO COMPANY: 1 Date Description 2 3 4 5 Change VERSION DATE DATE DATE ST TDA7703x-TUNER KP2311E KP2311E GFMB6 R96 15K R97 15K C68 472p C69 105p C70 103p C71 103p C129 225p C130 105p C131 103p R98 2K2 C72 NC L12 180nH 0805 C73 22p R99 1K R124 220R C74 103p L13 3.3uH C75 104p C76 104p C77 104p HC29 474p 0805 HC30 474p 0805 C140 104p C80 225p L15 FB C81 104p C82 105p C83 104p C84 105p C85 105p C86 105p C148 104p R126 1K C149 82p C150 104p C87 103p R100 680R C152 150p L17 220nH 0805 R133 220R 11 23 24 33 2 1 LF1 2 TCAGCFM 3 FMMIXDEC 4 FMMIXIN 5 GND-RF 6 FMPINDRV 7 VCC-RF 8 TCAN 9 PINDDEC 10 PINDIN 11 GND-LNA 33 VCC-DAC 32 GND-1V2 31 VDD-1V2 30 RSTN 29 RDSINT 28 VDD-1V2 27 SCL 26 SDA 25 VDD-3V3 24 REG-1V2 23 VCCREG1V2 34 OSCOUT 35 OSCIN 36 GND-DAC 37 DACOUTL 38 DACOUTR 39 GND-IFADC 40 VCC-IFADC 41 VCC-PLL 42 GND-PLL 43 VCC-VCO 44 GND-VCO 22 VCC-DIG 21 GND-DIG 20 VREFDEC 19 VREF165 18 AMMIXIN 17 LNADEC2 16 LNAOUT2 15 LNAIN2 14 LNAOUT 13 LNADEC 12 LNAIN IC1 TDA7703 C153 10p R135 220R R136 220R L18 15uH 0805 L19 33uH 0805 C156 104p C157 470p C158 472p R142 100R 1 2 L20 2.7uH 0805 C159 22p C160 22p XT1 37.05MHz/SMD R145 3.3uH R146 4R7 R147 4R7 C161 104p 1 2 3 BF1 NC ANT1 ESD1 EGA10603V05 C1 225p R94 470R R95 470R C2 103p C3 103p C4 225p C5 225p R1 220R HC31 10uF 0805 C7 104p L1 3.3uH HC28 10uF 0805 C9 104p L2 3.3uH L3 FB 2 1 D12 KDS114E 2 1 D13 KDS114E 1 VIN 2 GND 3 EN 4 ADJ/NC 5 OUT U7 AP2121-1.2V G11 FB C78 22p TUN_R TUN_L GND GND GND GND GND GND GND RADIO+5V GND GND GND GND TUNER-INT TUNER-RST GND GND TUNER-SDA TUNER-SCL GND GND GND GND RADIO+5V RADIO+5V TUNER+5V GND GND GND GND GND GND AGND GND GND GND GND Main Board Schematic _ Power DATE DATE DATE VERSION Change 5 4 3 2 Description Date 1 COMPANY: Drawing NO MODEL NO DRAWN BY CHECKED BY APPROVED BY DESCRIPTION TOKWA PRECISION TECHNOLOGY CO.LTD 1.0 MidRange MCU Supply 3V3 Extern ANT & Power AMP CTL For BT Module Panel LCD driver/LCD BL & Double USB Supply CD Servo Supply Panel LED illumination Supply Electronic Vol control supply Tuner TDA7703 Supply R3 12K 8V VOUT = Vref x [1 + (R1/R2)] Vref = 1.24 C10 104p 1 2 TC7 10uF/25V 1 VIN 2 GND 3 EN 4 ADJ/NC 5 OUT U6 AP2204-ADJ R60 18K 1% R61 10K 1% 1 2 TC6 10uF/25V C31 104p C61 104p R78 2K 1% R79 12K 1% C11 105p R81 680R R82 47K 3 2 1 Q2 2SB1132 1 3 2 Q4 DTC144EKA R83 270R C12 103p 2 1 D5 1N4148 C14 104p C15 104p D4 1N4001 1 CTL 2 VCC 4 OUT 5 NC/ADJ 3 GND U2 LM29152R C13 104p 2 VOUT 3 VIN 1 ADJ U4 BL1117_50 HC33 10uF 0805 C93 104p HC34 10uF 0805 C106 104p D6 1N4001 1 2 TC1 10uF/25V C16 104p C17 104p R2 2K2 1% R3 12K 1% 1 CTL 2 VCC 4 OUT 5 NC/ADJ 3 GND U1 LM29152R C18 104p 2 1 D2 1N4148 3 2 1 Q1 2SB1132 1 3 2 Q3 DTC144EKA R4 47K R5 560R 1 2 TC3 10uF/25V C19 104p C20 104p R6 2K2 1% R7 6K8 1% 1 CTL 2 VCC 4 OUT 5 NC/ADJ 3 GND U5 LM39302R C21 104p 1 2 L4 3.3uH HC32 10uF 0805 C23 104p HC27 10uF 0805 1 2 TC2 100uF/16V 1 2 TC4 100uF/16V 1 2 TC5 100uF/16V 1 2 3 D8 BAT54C 1 2 3 D3 BAT54C ANT_POWER LED+8V5 VDD+3V3 SYS-POWERONOFF BACKUP+14V BACKUP+14V AMP-ON ANT_POWER BACKUP+14V GND GND TUNER+5V CD-POW+8V CD-POWERON BACKUP+14V ACC_0N+5V BACKUP+14V BTMOD+5V ILL_ON ELECVOL+8.5V SYS-POWERONOFF ACC-ON Main Board Schematic _ Electronic AMP MidRange 1.0 TOKWA PRECISION TECHNOLOGY CO.LTD DESCRIPTION APPROVED BY CHECKED BY DRAWN BY MODEL NO Drawing NO COMPANY: 1 Date Description 2 3 4 5 Change VERSION DATE DATE DATE GND RR FL RL GND FR NC 4 ST-BY 22 MUTE 14 IN4 15 IN3 12 IN2 11 IN1 13 S-GND 16 AC-GND 10 SVR 25 HSD 1 TAB 23 OUT4- 24 PGND4 21 OUT4+ 19 OUT3- 18 PGND3 17 OUT3+ 3 OUT2- 2 PGND2 5 OUT2+ 7 OUT1- 8 PGND1 9 OUT1+ 20 VCC 6 VCC IC2 TDA7388 R134 2K2 R23 2K2 C24 105p C25 105p C67 104p HC24 474p 0805 1 QD1L/SE1L/MD3+ 2 QD1R/SE1R/DM3- 3 QD1G/SE2L 4 QD2G/SE2R 5 QD2L/SE3L 6 QD2R/SE3R 7 QD3L 8 QD3G 9 QD3R 10 QD4L/FD4+/SE4L/MD1+ 11 QD4G/FD4L-/SE4R/MD1- 12 QD4G/FD4R-/SE5L/MD2- 13 QD4R/FD4R+/SE5R/MD2+ 14 CREF 28 WIN_IN/BEEP 27 DC_ERR/LMOUT 26 SDA 25 SCL 24 VDD 23 MUTE 22 WINTC/VREF 21 OUTLF 20 OUTLR 19 OUTRR 18 OUTRF 17 OUTL2 16 OUTR2 15 GND IC4 TDA7719 HC1 224p 0805 HC2 224p 0805 HC3 224p 0805 HC4 224p 0805 HC5 224p 0805 HC6 224p 0805 HC7 224p 0805 HC8 10uF 0805 HC9 224p 0805 HC10 224p 0805 HC11 224p 0805 HC12 224p 0805 HC13 224p 0805 HC14 10uF 0805 C40 104p R8 220R R9 220R HC25 10uF 0805 R10 3.3uH C42 104p C43 NC C44 104p HC19 475p 0805 HC15 474p 0805 HC16 474p 0805 HC17 474p 0805 HC18 474p 0805 HC20 475p 0805 HC21 475p 0805 HC22 475p 0805 HC23 475p 0805 1 3 2 Q6 NC 1 3 2 Q7 DTC144EKA 1 2 3 4 5 6 QD3 UMD5N 1 2 3 4 5 6 SOCKET-RCA C26 102p R11 47K C27 102p R12 47K C28 102p R13 47K C29 102p R14 47K 1 3 2 Q9 DTC643TK R15 1K R16 1K R17 1K R18 1K R19 1K C30 102p R20 47K 1 2 EC2 47uF/16V 1 2 EC1 3300uF/25V 1 3 2 Q8 DTC643TK 1 3 2 Q15 DTC643TK 1 3 2 Q16 DTC643TK 1 3 2 Q17 DTC643TK C89 NC C88 NC BACKUP+14V SPRL+ SPRL- SPFR+ SPFR- SPRR+ SPRR- SPFL+ SPFL- ELECVOL+8.5V AMP_FL AMP_FR AMP_RL AMP_RR MCU-MUTE AUX-LCH AUX-RCH BT-LCH BT-RCH TUN_L TUN_R CD-LCH GND CD-RCH CD-LCH CD-RCH TELPHONE- TELPHONE+ MCU-BEEP IIC-SDA IIC-SCL ELECVOL+8.5V MCU-MUTE RCA_SUBWOOFER AMP_FL AMP_RL AMP_RR AMP_FR RCA_FL RCA_RL RCA_RR RCA_FR RCA_FR RCA_FL RCA_RR RCA_RL VDD+3V3 MCU-MUTE RCA_SUBWOOFER RCA_SUBWOOFER-LINE NEC Micro KRS MCU Schematic DATE DATE DATE VERSION Change 5 4 3 2 Description Date 1 COMPANY: Drawing NO MODEL NO DRAWN BY CHECKED BY APPROVED BY DESCRIPTION TOKWA PRECISION TECHNOLOGY CO.LTD 1.0 MidRange SD¿ ̈ģʽÕë½Å¶ ̈Òå Õë½Å Ãû³Æ ÃèÊö 1 CD/DAT3 ¿ ̈¼à²â/Êý¾Ýλ3 2 CMD ÃüÁî/»Ø ̧ ́ 3 GND μØ 4 VDD ¹©μçμçѹ 5 CLK ʱÖÓ 6 GND μØ 7 DAT0 Êý¾Ýλ0 8 DAT1 Êý¾Ýλ1 9 DAT2 Êý¾Ýλ2 SPIģʽÕë½Å¶ ̈Òå Õë½Å Ãû³Æ ÃèÊö 1 CS Ƭѡ£ ̈ ̧ºÓÐЧ£© 2 DI Êý¾ÝÊäÈë 3 GND μØ 4 VDD ¹©μçμçѹ 5 CLK ʱÖÓ 6 GND μØ 7 DO Êý¾ÝÊä³ö 8 RSV ±£Áô 9 RSV ±£Áô SD¿ ̈Á½ÖÖÍ ̈ÐŽÅλ¶ ̈Òå GND GND SD3.3V SD_DAT SD_CLK SD_CMD U_DP U_DN CD_L AGND CD_R SENS10 SIO_REQ NRESET SIO_DO SIO_DI SIO_CLK SENSIN FEEDF FEEDR +8V +8V GND GND Upgrade Socket S output 0 HSD1 1 HSD2 SGM…

Text truncated - open the document above for the full version.

Test Report

SCE MULTIMEDIA COMPANY LIMITED Model: Toronto 420 BT REPORT NO.: STR12018046I PAGE 1 OF 49 FCC PART 15.247 FCC Part 15C Measurement and Test Report For SCE MULTIMEDIA COMPANY LIMITED Unit E&F, 20/F, CDW Building, 388 Castle Peak Road, Tsuen Wan, N.T.Hong Kong. FCC ID: AYCBP420BT Report Concerns: Original Report Equipment Type: Car CD Radio Player Model: Toronto 420 BT Report No.: STR12018046I Test Date: 2012-01-10 to 2012-02-23 Issue Date: 2012-02-28 Tested By: Seven Song / Engineer Reviewed By: Lahm Peng / EMC Manager Approved & Authorized By: Jandy so / PSQ Manager Prepared By: SEM.Test Compliance Service Co., Ltd. 3/F, Jinbao Commerce Building, Xin'an Fanshen Road, Bao'an District, Shenzhen, P.R.C.(518101) Tel.: +86-755-33663308 Fax.: +86-755-33663309 Website: www.semtest.com.cn Note: This test report is limited to the above client company and the product model only. It may not be duplicated without prior permitted by SEM.Test Compliance Service Co., Ltd . SCE MULTIMEDIA COMPANY LIMITED Model: Toronto 420 BT REPORT NO.: STR12018046I PAGE 2 OF 49 FCC PART 15.247 TABLE OF CONTENTS 1. GENERAL INFORMATION ...................................................................................................................................3 1.1 PRODUCT DESCRIPTION FOR EQUIPMENT UNDER TEST (EUT)...............................................................................3 1.2 TEST STANDARDS...................................................................................................................................................3 1.3 TEST METHODOLOGY.............................................................................................................................................4 1.4 TEST FACILITY.......................................................................................................................................................4 1.5 EUT TEST MODE...................................................................................................................................................5 1.6 ACCESSORIES EQUIPMENT LIST AND DETAILS.......................................................................................................5 1.7 EUT CABLE LIST AND DETAILS.............................................................................................................................5 2. SUMMARY OF TEST RESULTS ...........................................................................................................................6 3. §15.203 - ANTENNA REQUIREMENT..................................................................................................................7 3.1 STANDARD APPLICABLE.........................................................................................................................................7 3.2 EVALUATION INFORMATION..................................................................................................................................7 4. FREQUENCY HOPPING SYSTEM REQUIREMENTS .....................................................................................8 4.1 STANDARD APPLICABLE.........................................................................................................................................8 4.2 EUT PSEUDORANDOM FREQUENCY HOPPING SEQUENCE......................................................................................8 4.3 FREQUENCY HOPPING SYSTEM...............................................................................................................................9 5. NUMBER OF HOPPING CHANNELS AND CHANNEL SPACING ...............................................................10 5.1 STANDARD APPLICABLE.......................................................................................................................................10 5.2 TEST EQUIPMENT LIST AND DETAILS...................................................................................................................10 5.3 TEST PROCEDURE.................................................................................................................................................10 5.4 ENVIRONMENTAL CONDITIONS............................................................................................................................10 5.5 SUMMARY OF TEST RESULTS/PLOTS....................................................................................................................11 6. DWELL TIME OF A HOPPING CHANNEL ......................................................................................................14 6.1 STANDARD APPLICABLE.......................................................................................................................................14 6.2 TEST EQUIPMENT LIST AND DETAILS...................................................................................................................14 6.3 TEST PROCEDURE.................................................................................................................................................14 6.4 ENVIRONMENTAL CONDITIONS............................................................................................................................14 6.5 SUMMARY OF TEST RESULTS/PLOTS....................................................................................................................15 7. 20-DB BANDWIDTH ..............................................................................................................................................25 7.1 STANDARD APPLICABLE.......................................................................................................................................25 7.2 TEST EQUIPMENT LIST AND DETAILS...................................................................................................................25 7.3 TEST PROCEDURE................................................................................................................…

Text truncated - open the document above for the full version.

Test Setup Photos

SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 EXHIBIT 4 - TEST SETUP PHOTOGRAPHS Radiation Emission Test Setup (Below 30MHz) Radiation Emission Test Setup (30MHz to 1GHz) SCE MULTIMEDIA COMPANY LIMITED Model: Toronto420 BT REPORT NO.: STR12018046I FCC Part 15.247 Radiation Emission Test Setup (Above 1GHz)
