BABFT0071AWIRELESS SPEAKER SYSTEM

1 Contents Features ....................................2 Included items ...........................2 Terminals ....................................3 Preparing the speakers ...............4 Adjusting the speaker angle ..................4 Attaching the grills ..............................4 Connecting the power ...........................4 Connecting supported devices ......5 AirPlay .......................................6 Wi-Fi mode (recommended) ..................6 Direct mode .......................................6 Using the TD-M1 ........................7 Indicator (center) display ........................7 Switching the power on or off ..................7 Auto-standby function ...........................7 Adjusting the volume ...........................7 Switching the source ...........................7 Switching AirPlay connection modes .........7 Connecting via AirPlay ..................8  Connecting using Direct mode ............8  Connecting using Wi-Fi mode ...............8 Playing music ..............................9 Listening via AirPlay ..............................9  iOS device .......................................9  iTunes .............................................9 Listening via USB connection (Type A) ...10 Listening via USB connection (Type B) ...10  Mac ................................................10  Windows PC ....................................11  Windows 7, Windows 8 .....................11  Windows XP ....................................12 Listening via AUX connection ...............12 TD-M1 Network Audio Device Settings screen ........................13  Using Safari on a Mac ........................13  Using Network on Windows 7, Windows 8 ....................................13  Using My Network Places on Windows XP ....................................14  Using an iOS device ...........................14  Configuring the network settings .........15  Device Details screen ........................15  Network Settings Screen .....................16  Updating software ...........................17 Resetting the TD-M1 ..................18 Maintenance ...........................18 Troubleshooting ........................18 Trademark ..............................18 Notice for WEEE directive .........18 Specifications ...........................19  TD-M1 .............................................19  AC adapter .......................................19 Audio etiquette • Depending on the location, even enjoyable music can be bothersome. Enjoy music at an appropriate volume so as not to disturb the people around you. • At night in particular, music can travel far to surrounding areas even at a low volume. Be mindful of others and maintain a pleasant living environment. 2 Included items * When two types of cables are included, use one with the suitable plug for your outlet. 1 Right speaker (right channel) 1 2 Left speaker (left channel) 1 3 Grill 2 6 Wi-Fi ® antenna 1 If any items are damaged or missing, contact the place of purchase. 7 Quick guide 1 JPENDEFRITESPT 安全上のご注意とアフターサービスについて Important Safety Instructions and After-Sales Service Wichtige Hinweise zur Sicherheit und Kundendienst Importantes instructions de sécurité et service après-vente Importanti istruzioni di sicurezza e assistenza post-vendita Instrucciones importantes de seguridad y servicio de posventa Instruções de Segurança Importantes e Serviço Pós-Venda FUJITSU TEN LIMITED One (1) Year Limited Warranty Terms and Conditions of warranty (Two (2) Years limited warranty only in the countries of European Union (EU)) 1. When warranty becomes effective This warranty becomes effective from the date at which the product was originally purchased. 2. What warranty covers We will repair the product (“Product”) manufactured by FUJITSU TEN LIMITED to which this warranty r elates, if it is agreed there are any defects in material or in manufacturing, at no charge (“Warranty Repair”) based upon the period and the conditions stated herein. We will repair the Product as a Warranty Repair. Any removed defective parts will become the property of FUJITSU TEN LIMITED. 3. Warranty Period The One (1) year, (Two (2) years in EU) limited warranty, commences on the date the Product was purchased with a valid receipt. 4. How to obtain a Warranty Repair In the first instance you should contact your original retailer of the Product who may be able to assist in resolving your issue. If the issue was not resolved, please contact FUJITSU TEN LIMITED as listed in the owner’s manual or on our Web support page (http://www.eclipse-td.net/), along with the receipt, for Warranty Repair. 5. What is NOT covered by this warranty We will make a charge, even if the Product is within the Warranty Period, for any repair under the following circumstances: a. No original proof of purchase is available. b. No indication herein of pur chase date, name of customer or name of shop. c. Replacement of consumables (e.g. batteries) d. Any evidence of modification and/or tampering with the original serial number. e. Any damage caused by: · Misuse outside of the handling methods indicated in the owner’s manual, poor maintenance or service by the customer, cosmetic damage or any modification of the Product. · Malfunction of another manufacturers product when in use with our Product. · External factors such as fire, pollution, chemical cleaner, abnormal voltage, use of a power supply providing non-rated voltage or frequency, earthquake, thunder, lightning, wind or flood damage, or other such natural disasters. f. Any other use that could reasonably be considered how the Product was not originally intended to be used. · Shipping cost to FUJITSU TEN LIMITED including postage, packaging materials and handling. · Any damage during shipping. · Unauthorized repair or modification performed by non-authorized FUJITSU TEN LIMITED repair facility. 6. WHERE THIS WARRANTY IS VALID This warranty is applicable in the country of original p…

Text truncated - open the document above for the full version.

JPENDEFRITESPT 安全上のご注意とアフターサービスについて Important Safety Instructions and After-Sales Service Wichtige Hinweise zur Sicherheit und Kundendienst Importantes instructions de sécurité et service après-vente Importanti istruzioni di sicurezza e assistenza post-vendita Instrucciones importantes de seguridad y servicio de posventa Instruções de Segurança Importantes e Serviço Pós-Venda JP 安全に正しくお使いいただくために ■ ご使用の前に 絵表示について この取扱説明書には、安全にお使いいただくためにいろいろな絵表示をしています。 その表示を無視し誤った取り扱いをすることによって生じる内容を、次のように区分していま す。内容をよく理解してから本文をお読みください。 警告 人が死亡または重症を負う恐れがある内容を示してい ます。 注意 けがをしたり財産に損害を受ける恐れがある内容を示し ています。 絵表示の意味 記号は、 し ・・・・・・・ てはいけないことを表しています。 記号は、 し ・・・・・・・・・ なければならないことを表しています。 記号は、 気 ・・・・・・・・・・ をつける必要があることを表しています。 指定以外の電圧では使用しないでください。 マーキングラベルに表示された電源電圧以外の電圧で使用しないでください。 火災・感電の原因となります。お住まいの地域の電源電圧が不明な場合は、販売店や電力会 社にお問い合わせください。 製品は絶対に分解しないでください。 本製品を分解しないでください。 感電やけがの原因となります。内部の点検・調整・修理は、修理・サービス窓口にご相談く ださい。 また、この製品を改造しないでください。 火災・感電の原因となります。 内部に水や異物などを入れないでください。 風呂場や雨にあたる所、湿気の多い所では使用しないでください。 火災・感電の原因となります。 雨天、降雪中、海岸、水辺での使用は特にご注意ください。 この製品の上や近くに花びん、植木鉢、コップ、化粧品、薬品や水などの入った容器または小 さな金属物を置かないでください。 内部に水や異物が入った場合、火災・感電の原因となります。 この商品のすきまなどから内部に金属類や燃えやすいものなどを差し込んだり、落し込んだ りしないでください。 火災・感電の原因となります。（特にお子様のいる家庭ではご注意ください。） 万一、内部に水や異物などが入ったとき 万一、内部に水や異物などが入った場合は、電源を切り、電源コードをコンセントから抜い てご連絡ください。そのままの状態で使用すると、火災・感電の原因となります。 電源コードについて 付属以外の電源コードは使用しないでください。 付属以外の電源コードを使用すると、火災・事故の原因となります。 電源コードを傷つけたり、無理に曲げたり、ねじったり、加工したり本機の下敷にしないでく ださい。また、重い物を乗せたり、加熱したり、引っぱったりすると電源コードが破損し、火災・ 感電の原因となります。 タコ足配線はしないでください。 発熱により、火災の原因となります。 電源コードが傷ついたときは（芯線の露出・断線など）交換ください。 そのまま使用すると、火災・感電の原因となります。 警告 JP 万一、異常が起きたとき 万一、異常な音がしたり、煙が出たり、変な臭いがするなどの異常な状態に気がついたときは、 電源を切り、電源コードをコンセントから抜いて点検を依頼してください。 異常な状態のまま使用すると、火災・感電の原因となります。 万一落したり、破損した場合は、機器本体の電源スイッチを切り（電源）プラグをコンセン トから抜いて、修理・サービス窓口までご連絡ください。そのまま使用すると火災・感電の 原因となります。 雷が鳴り出したとき 安全のため、早めに電源コードをコンセントから抜いてアンテナ線やプラグには触れないよ うにしてください。火災・感電・故障の原因となります。 内部の温度上昇について この製品を設置する場合は、壁や他の機器との間隔を離して設置してください。 また、放熱をよくするために、ラックなどに入れるときは、天面、側面ともに 10cm 以上の すきまをあけてください。 内部の温度上昇により、火災の原因となります。 また、火災の原因となりますので、次のことに注意してください。 ・ 風通しの悪い所には放置しない。 ・ じゅうたんや布団の上に置かない。 ・ あお向けや横倒し、逆さまにしない。 高温部への接触について この製品を使用中は、底面や側面が高温になることがありますので、直接さわらないでくださ い。やけどの原因となります。 特に幼いお子様のいるご家庭では、ご注意ください。 病院や医療機器の近くで本機を使用しないでください。 本機が発する電波が医療機器に影響を及ぼすおそれがあり、誤作動による事故の原因になり ます。 ペースメーカーを装着している方は、装着部から 22cm 以内の距離に 本機を近づけないでください。 本機の発する電波がペースメーカーの動作に影響を及ぼす可能性があります。 警告 注意 電源コードの取り扱いについて 差し込みプラグを抜くときは、コードを引っ張らないでください。 コードを引っぱるとコードが傷つき、火災・感電の原因となることがあります。 濡れた手で差し込みプラグを抜き差ししないでください。 感電の原因となることがあります。 電源コードを熱器具に近づけないでください。 コードの被覆がとけて、火災・感電の原因となることがあります。 コンセントへの差し込みがゆるくぐらついていたり、プラグやコードが熱いときは使用しな いでください。 そのまま使用すると、火災・感電の原因となることがあります。 電源プラグの取り扱いについて 電源プラグはコンセントに根元まで確実に差し込んでください。差し込みが不完全ですと発 熱したり、ほこりが付着して火災の原因となることがあります。また、電源プラグの刃に触 れると感電することがあります。 電源プラグは、根元まで差し込んでもゆるみがあるコンセントに接続しないでください。発熱 して火災の原因となることがあります。電気工事店にコンセントの交換を依頼してください。 電源プラグの刃および刃の付近にほこりや金物が付着している場合は、電源プラグを抜いて から乾いた布で取り除いてください。そのまま使用すると火災・感電の原因となります。 JP 置き場所について ぐらついた台の上や傾いた所など、不安定な場所又は、高所に置かないでください。 落ちたりして、けがや故障の原因となることがあります。 調理台や加湿機のそばなど、油煙や湯気が当たるような場所に置かないでください。 火災・事故の原因となることがあります。 冷気が直接吹きつける所へは置かないでください。 露がつき、漏電・焼損の原因となることがあります。 ホコリの多い所では使わないでください。 放熱が悪くなり、焼損・発火の原因となることがあります。 直射日光が長時間あたる場所や、暖房器具の近くには置かないでください。 キャビネットが変形・変色したり、火災の原因となることがあります。 極端に寒い場所に置かないでください。 故障や事故の原因となることがあります。 火気の近くに置かないでください。 故障や事故の原因となることがあります。 製品の上に乗らないでください。 踏み台や腰掛けの代わりに使用するなど、製品の上に乗らないでください。 倒れたりこわれたりして、けがの原因となることがあります。 特に幼いお子様のいるご家庭では、ご注意ください。 移動させるとき 移動させるときは、必ず接続されている機器の電源を切り、電源コード、各機器の接続コード、 スピーカーコード等を抜いた後、行ってください。 コードを接続したまま移動すると、コードが傷つき、火災・感電の原因となることがあります。 お手入れのときは 安全のため、必ず電源を切り、電源コードをコンセントから抜いてください。 感電やけがの原因となることがあります。 長期間ご使用にならないとき 旅行などで長期間この製品をご使用にならないときは、安全のため、必ず電源を切り、電源コー ドをコンセントから抜いてください。 火災の原因となることがあります。 機器の接続について TV や他のオーディオ機器を接続する場合は、必ず電源を切り、各機器の取扱説明書をよく読 み、説明にしたがって接続してください。 また、指定のコードを使用してください。指定以外のコードを使用したりコードを延長した りすると、発熱してやけど・火災の原因となることがあります。 音量調整について 大音量で再生中に万一異音が出た場合は、音量レベルを下げてください。 そのまま使用または、長時間音が歪んだ状態で使用すると、スピーカーが発熱し、火災の原 因となることがあります。 AC アダプタについて 付属以外の AC アダプタは絶対に使用しないでください。 故障の原因となるばかりか、火災の原因となることがあります。 又、AC アダプタは風通しの良い水気のない場所に置いてご使用ください。 ■ 安全上の留意項目 1. 取扱説明書をよくお読みの上、正しくお使いください。 2. 取扱説明書は、大切に保管してください。 3. 安全のために、警告の内容は必ず読んで遵守してください。 4. 安全のために、注意の内容は必ず読んで遵守してください。 5. 製品を水の近くで使用しないでください。 6. お手入れの際には、乾いた布をご使用ください。 7. 通気口をふさがないように、当社の指示に従って製品を設置してください。 8. ラジエーターやヒーターの吹き出し口、ストーブなどの熱源、またはアンプなどの熱を発 生する器具の近くには設置しないでください。 9. 有極プラグやアースプラグの安全性を損なわないように注意してください。有極プラグに はブレードが 2 枚あり、一方が幅広となっています。アースプラグにはブレードが 2 枚 注意 JP とアース棒が 1 本あります。幅広のブレードとアース棒は、安全のために取り付けられ ています。プラグがご家庭のコンセント形状に合わない場合は、電気工事店に依頼してコ ンセントを交換してください。 10. プラグ／コンセント部、本体付近の電源コードを踏んだり挟んだりしないように保護して ください。 11. 当社指定の取り付け具／付属品以外は使用しないでください。 12. カート、スタンド、三脚、ブラケット、台は、当社指定の物または製品と一 緒に販売されている物以外は使用しないでください。カートを使用して製品 を移動する場合、転倒してけがをしないように注意してください。 13. 雷が鳴り出したときや長期間使用しないときは、電源プラグを抜いてください。 14. 以下のような場合は、必ず当社窓口に修理を依頼してください。 電源コードやプラグが損傷した場合 液体や異物が製品内に入った場合 雨がかかったり湿気にさらされた場合 製品が正常に作動しない場合 製品を落下させた場合 その他、製品が損傷した場合 保証とアフターサービス ■ 保証書（別添） 保証書は内容をよくお読みの後、大切に保存してください。 ■ 補修用性能部品の最低保有期間 この商品の補修用性能部品の最低保有期間は、製造打切後８年です。 補修用性能部品とは、その製品の機能を維持するために必要な部品です。 ■ 修理を依頼されるときは 保証期間中 修理に際しましては保証書をご提示ください。 保証書の規定に従って修理させていただきます。 保証期間が過ぎているときは 修理して使用できる場合には、ご希望により有料で修理させていただきます。 EN CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. • Explanation of Graphical Symbols The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert you to the presence of uninsulated dangerous within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock. The exclamation point within an equilateral triangle is intended to alert you to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. CAUTION TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT AND FULLY INSERT. Important Safety Instructions 1. Read these in…

Text truncated - open the document above for the full version.

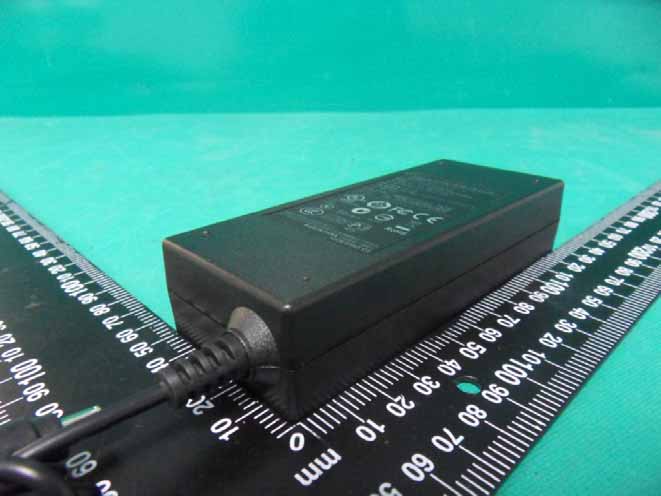

Compliance Certification Services Inc. Report No.T131007N02 Page A1 / 24 External Photo ( TD-M1 ) Right Compliance Certification Services Inc. Report No.T131007N02 Page A2 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A3 / 24 Antenna 1 Compliance Certification Services Inc. Report No.T131007N02 Page A4 / 24 External Photo ( TD-M1 ) Left Compliance Certification Services Inc. Report No.T131007N02 Page A5 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A6 / 24

g Company : FUJITSU TEN LIMITED Model: TD-M1 Product : WIRELESS SPEAKER SYSTEM WIRELESS SPEAKER SYSTEM Model No: TD-M1 FCC ID：BABFT0071A IC: 2024B-FT0071A This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: [1] this device may not cause harmful interference and [2] this device must accept any interference received, including interference that may cause undesired operation. S/N： Made in Taiwan Label Here

Compliance Certification Services Inc. Report No.T131007N02 Page A7 / 24 Internal Photo ( TD-M1 ) Right Compliance Certification Services Inc. Report No.T131007N02 Page A8 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A9 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A10 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A11 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A12 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A13 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A14 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A15 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A16 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A17 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A18 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A19 / 24 Antenna 2 Compliance Certification Services Inc. Report No.T131007N02 Page A20 / 24 Internal Photo ( TD-M1 ) Left Compliance Certification Services Inc. Report No.T131007N02 Page A21 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A22 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A23 / 24 Compliance Certification Services Inc. Report No.T131007N02 Page A24 / 24

Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 1 / 123 FCC 47 CFR PART 15 SUBPART C: 2012 AND ANSI C63.4: 2009 TEST REPORT For WIRELESS SPEAKER SYSTEM Model Number: TD-M1 Brand: ECLIPSE Issued for FUJITSU TEN LIMITED 2-28,Gosho-dori 1-Chome,Hyogo-ku,Kobe 652-8510,Japan Issued by Compliance Certification Services Inc. Tainan Lab. No.8,Jiucengling, Xinhua Dist., Tainan City 712, Taiwan (R.O.C.) TEL: 886-6-580-2201 FAX: 886-6-580-2202 Issued Date: December 17, 2013 Note: This report shall not be reproduced except in full, without the written approval of Compliance Certification Services Inc. Ltd. This document may be altered or revised by Compliance Certification Services Inc. personnel only, and shall be noted in the revision section of the document Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 2 / 123 REVISION HISTORY Rev. Issue Date Revisions Effect Page Revised By 00 November 22, 2013 Initial Issue ALL Sunny Chang 01 December 17, 2013 Update test dataPage 40 Sunny Chang Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 3 / 123 TABLE OF CONTENTS 1. TEST REPORT CERTIFICATION ..........................................................................................4 2. EUT DESCRIPTION ...............................................................................................................5 3. DESCRIPTION OF TEST MODES .........................................................................................6 4. TEST METHODOLOGY .........................................................................................................7 5. FACILITIES AND ACCREDITATIONS...................................................................................7 5.1 FACILITIES ....................................................................................................................................... 7 5.2 EQUIPMENT ..................................................................................................................................... 7 5.3 LABORATORY ACCREDITATIONS LISTINGS ................................................................................ 7 5.4 TABLE OF ACCREDITATIONS AND LISTINGS .............................................................................. 8 6. CALIBRATION AND UNCERTAINTY....................................................................................9 6.1 MEASURING INSTRUMENT CALIBRATION ................................................................................... 9 6.2 MEASUREMENT UNCERTAINTY ....................................................................................................9 7. SETUP OF EQUIPMENT UNDER TEST..............................................................................10 7.1 SETUP CONFIGURATION OF EUT ............................................................................................... 10 7.2 SUPPORT EQUIPMENT................................................................................................................. 11 7.3 EUT OPERATING CONDITION ...................................................................................................... 12 8. APPLICABLE LIMITS AND TEST RESULTS......................................................................20 8.1 6DB BANDWIDTH........................................................................................................................... 20 8.2 MAXIMUM PEAK OUTPUT POWER .............................................................................................. 31 8.3 MAXIMUM PERMISSIBLE EXPOSURE ......................................................................................... 45 8.4 POWER SPECTRAL DENSITY ......................................................................................................47 8.5 DUTY CYCLE.................................................................................................................................. 58 8.6 CONDUCTED SPURIOUS EMISSION ........................................................................................... 67 8.7 RADIATED EMISSIONS ................................................................................................................. 81 8.8 POWERLINE CONDUCTED EMISSIONS .................................................................................... 115 9. ANTENNA REQUIREMENT ...............................................................................................119 9.1 STANDARD APPLICABLE............................................................................................................ 119 9.2 ANTENNA CONNECTED CONSTRUCTION................................................................................ 119 APPENDIX I SETUP PHOTOS ..............................................................................................120 APPENDIX II PHOTOGRAPHS OF EUT.....................................................................A1 Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 4 / 123 1. TEST REPORT CERTIFICATION Applicant FUJITSU TEN LIMITED Address 2-28,Gosho-dori 1-Chome,Hyogo-ku,Kobe 652-8510,Japan Manufacturer (1) Ya Horng Electronic Co., Ltd. (2) Atten Electronic(Dongguan) Co., Ltd Address (1) No.35, Shalun, Jon Sha Village, Anding Dist., Tainan City 745, Taiwan (R.O.C.) (2) 188 Industrial District, Ping Shan Administrative District, Tang Shia Town, Dongguan, Guangdong, China Equipment Under Test WIRELESS SPEAKER SYSTEM Model Number TD-M1 Brand Name ECLIPSE Date of Test October 09, 2013 ~ November 11, 2013 APPLICABLE STANDARD STANDARD TEST RESULT FCC Part 15 Subpart C: 2012 AND ANSI C63.4 : 2009 No non-compliance noted Approved by: Reviewed by: Jeter Wu Assistant Manager Eric Huang Assistant Section Manager Compliance Certification Services Inc. …

Text truncated - open the document above for the full version.

Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 119 / 122 APPENDIX I SETUP PHOTOS RADIATED EMISSION MEASUREMENT SETUP Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 120 / 122 RADIATED RF MEASUREMENT SETUP Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 121 / 122 RF CONDUCTED SETUP Compliance Certification Services Inc. Reference No.: T120611N06-RP1 FCC IDBABFT0071A Report No.T131007N02-RP1 Page 122 / 122 POWERLINE CONDUCTED EMISSIONS MEASUREMENT SETUP
