MBH-CLTWXX2.4GHz CORDLESS TELEPHONE

Sanyo Canada Inc
2.4GHz CORDLESS TELEPHONE - FCC ID MBH-CLTWXX - Sanyo Canada Inc
Click to zoom

Application Details

Equipment Class
DSS - Part 15 Spread Spectrum Transmitter
Date of Grant
Jun 30, 2004
Application Purpose
Original Equipment
Date of Application
Jun 30, 2004
Equipment Note
2.4GHz CORDLESS TELEPHONE
Frequency Range
2401.05600000 - 2482.27200000
Company
Sanyo Canada Inc
Country
Canada

Documents & Files

Select a file to view

Users Manual

β†—

Cover Letter(s)

β†—

External Photos

β†—

ID Label/Location Info

Internal Photos

β†—

RF Exposure Info

β†—

Test Report

β†—

Test Setup Photos

β†—

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

1 INSTRUCTION MANUAL CLT-W20 CLT-W25 2.4 GHz Digital Cordless Telephone with Caller ID, Indoor / Outdoor Temperature SANYO Canada Inc. www.sanyocanada.com Important Charge the handset battery for 15 continuous hours prior to first use. 2 TABLE OF CONTENTS INTRODUCTION................................................................................................... 5 GETTING STARTED ............................................................................................ 6 Checking package contents .................................................................. 6 Modular jack.......................................................................................... 6 Choosing a location for the base unit and handset cradle .................... 7 Connecting the base unit ...................................................................... 8 Remote sensor setup ............................................................................ 9 Changing the remote sensor channel ................................................. 10 Attaching the remote sensor to a wall mount or table stand ............... 10 Connecting the handset cradle ........................................................... 10 Batteries ............................................................................................. 11 Charging the handset batteries ........................................................... 11 Temperature unit................................................................................. 11 NAMES AND CONTROLS ................................................................................. 12 Handset............................................................................................... 12 Base unit ............................................................................................. 13 Remote sensor.................................................................................... 14 INITIAL PROGRAMMING .................................................................................. 15 Language ............................................................................................ 15 Handset name..................................................................................... 15 Dial mode ............................................................................................ 15 Flash time ........................................................................................... 16 Key lock............................................................................................... 16 Key tone .............................................................................................. 16 Handset ring tone................................................................................ 17 Handset ring volume level................................................................... 17 Earpiece volume level ......................................................................... 17 Auto answer on / off ............................................................................ 18 Clear message waiting........................................................................ 18 BASICS............................................................................................................... 18 Standby mode ..................................................................................... 18 Receiving a call ................................................................................... 18 Making a call ....................................................................................... 19 Correcting a dialing error..................................................................... 19 Redialing ............................................................................................. 19 Returning missed calls ........................................................................ 20 Mute key β€œC”........................................................................................ 20 3 TABLE OF CONTENTS Handset locator (page key) ................................................................. 20 Low battery warning ................................................................20 Voice mail indicator ...............................................................20 CALLER ID FEATURES..................................................................................... 21 Caller ID with Call Waiting................................................................... 21 Caller ID list......................................................................................... 21 Reviewing Caller ID list ....................................................................... 22 Deleting entries from the Caller ID list................................................. 22 DIRECTORY ....................................................................................................... 22 Storing a name / number in the directory ............................................ 23 Making calls from the directory ........................................................... 24 Deleting an entry ................................................................................. 24 Changing a stored entry...................................................................... 24 Storing Caller ID entries in the directory ............................................. 25 MULTI-HANDSET CONFIGURATION ............................................................... 25 Registering a new handset.................................................................. 25 Identifying a handset on the network .................................................. 26 Intercom (internal) call......................................................................... 26 Intercom ring tone ............................................................................... 26 Call toggling ........................................................................................ 26 3-way confer…

Text truncated - open the document above for the full version.

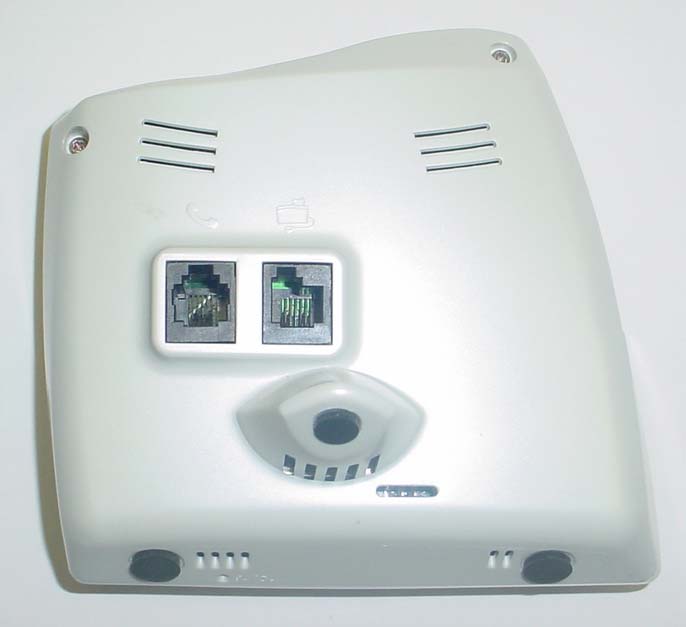

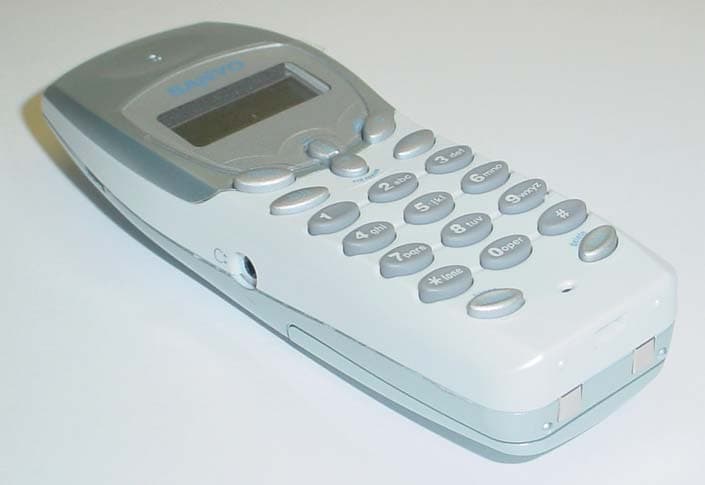

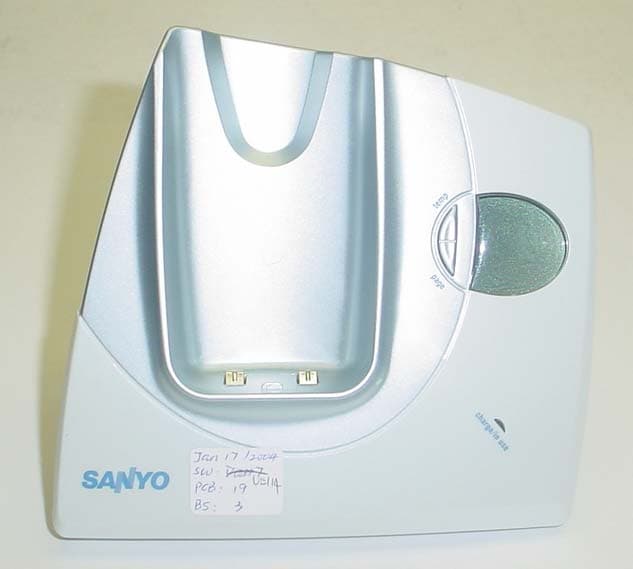

External Photos

ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 1 ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 2 ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 3 ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 4 ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 5 ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 6 ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 7 ANNEX 2 – EXTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A2 - 8

Internal Photos

ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 1 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 2 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 3 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 4 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 5 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 6 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 7 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 8 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 9 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 10 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 11 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 12 ANNEX 3 – INTERNAL PHOTOGRAPHS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX IC: 339A-CLTWXX A3 - 13

RF Exposure Info

2.4 GHz Cordless Telephone Model No.: CLT-W25 Tested For SANYO Canada Inc. 1-300 Applewood Cr. Concord, Ontario Canada, L4K 5C7 In Accordance With SAR (Specific Absorption Rate) Requirements using guidelines established in IEEE C95.1-1991, FCC OET Bulletin 65 (Supplement C), Industry Canada RSS-102(Issue 1) and ACA Radiocommunications (Electromagnetic Radiation – Human Exposure) Amendment Standard 2000 (No. 1) UltraTech's File No.: SAN-097-SAR This Test report is Issued under the Authority of Tri M. Luu, Professional Engineer, Vice President of Engineering UltraTech Group of Labs Date: June 24, 2004 Report Prepared by: Carolyn Luu, SAR System Engineer Tested by: Carolyn Luu, SAR System Engineer Issued Date: June 21, 2004 Test Dates: June 7, 2004 The results in this Test Report apply only to the sample(s) tested, which has been randomly selected. UltraTech 3000 Bristol Circle, Oakville, Ontario, Canada, L6H 6G4 Telephone (905) 829-1570 Facsimile (905) 829-8050 Website: www.ultratech-labs.com Email: [email protected] SPECIFIC ABSORPTION RATE (SAR) Page 1 IEEE C95.1-1991, FCC OET Bulletin 65 (Supplement C), Industry Canada RSS-102(Issue 1) and ACA Radiocommunications (Electromagnetic Radiation – Human Exposure) Amendment Standard 2000 (No. 1) 2.4 GHz Cordless Telephone FCC ID: MBH-CLTWXX ULTRATECH GROUP OF LABS File #: SAN-097-SAR 3000 Bristol Circle, Oakville, Ontario, Canada L6H 6G4 June 21,2004 Tel. #: 905-829-1570, Fax. #: 905-829-8050, Email: [email protected], Website: http://www.ultratech-labs.com β€’ Assessed by ITI (UK) Competent Body, NVLAP (USA) Accreditation Body & ACA/AUSTEL (Australia), VCCI (Japan) β€’ Accredited by Industry Canada (Canada) under ACC-LAB (Europe/Canada MRA and APEC/Canada MRA) β€’ Recognized/Listed by FCC (USA ) β€’ All test results contained in this engineering test report are traceable to National Institute of Standards and Technology (NIST) TABLE OF CONTENTS EXHIBIT 1.INTRODUCTION ................................................................................................................................................ 5 1.1.SCOPE ............................................................................................................................................................................... 5 1.2.REFERENCES................................................................................................................................................................... 5 EXHIBIT 2.PERFORMANCE ASSESSMENT ..................................................................................................................... 6 2.1.CLIENT AND MANUFACTURER INFORMATION ...................................................................................................... 6 2.2.D EVICE UNDER TEST (D.U.T.) DESCRIPTION.............................................................................................................. 6 2.3.LIST OF D.U.T.’S ACCESSORIES:.................................................................................................................................. 7 2.4.SPECIAL CHANGES ON THE D.U.T.’S HARDWARE/SOFTWARE FOR TESTING PURPOSES ............................. 7 2.5.ANCILLARY EQUIPMENT ............................................................................................................................................. 7 2.6.GENERAL TEST CONFIGURATIONS ........................................................................................................................... 7 2.6.1.Equipment Configuration ........................................................................................................................................... 7 2.6.2.Exercising Equipment................................................................................................................................................. 7 2.7.S PECIFIC OPERATING CONDITIONS...................................................................................................................................... 8 2.7.1.Body-Worn configuration........................................................................................................................................... 8 2.8.BLOCK DIAGRAM OF TEST SETUP ............................................................................................................................. 8 EXHIBIT 3.SUMMARY OF TEST RESULTS ...................................................................................................................... 9 3.1.LOCATION OF TESTS ..................................................................................................................................................... 9 3.2.APPLICABILITY & SUMMARY OF SAR RESULTS..................................................................................................... 9 EXHIBIT 4.MEASUREMENTS, EXAMINATIONS & TEST DATA .............................................................................. 10 4.1.TEST SETUP ................................................................................................................................................................... 10 4.2.P HOTOGRAPH OF D.U.T. AND ALL ACCESORIES................................................................................................................ 11 4.3.PHOTOGRAPHS OF D.U.T. POSITION ........................................................................................................................15 4.3.1.Head Left Configuration .......................................................................................................................................... 15 4.3.1.1.Cheek Position ......................................................................................................................................................................... 15 4.3.1.2.Tilt Position ............................................................................................................................................…

Text truncated - open the document above for the full version.

Test Report

2.4 GHz Cordless Telephone MODEL: CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX Applicant: SANYO Canada Inc. 1-300 Applewood Crescent Concord, Ontario Canada, L4K 5C7 In Accordance With Federal Communications Commission (FCC) Part 15, Subpart C, Section 15.247 Frequency Hopping Spread Spectrum Transmitters Operating in the 2400 - 2483.5 MHz Band UltraTech's File No.: SAN-097F15C247 This Test report is Issued under the Authority of Tri M. Luu, Professional Engineer, Vice President of Engineering UltraTech Group of Labs Date: June 24, 2004 Report Prepared by: Dan Huynh Issued Date: June 24, 2004 Tested by: Mr. Hung Trinh, EMC/RFI Technician Test Dates: March 30 – May 27, 2004 Βƒ The results in this Test Report apply only to the sample(s) tested, and the sample tested is randomly selected. Βƒ This report must not be used by the client to claim product endorsement by NVLAP or any agency of the US Government. UltraTech 3000 Bristol Circle, Oakville, Ontario, Canada, L6H 6G4 Tel.: (905) 829-1570 Fax.: (905) 829-8050 Website: www.ultratech-labs.com , Email: [email protected], Email: [email protected] 2 31040/SIT C-1376 46390-2049 200093-0 SL2-IN-E-1119R 00-034 FCC Part 15, Subpart C, Section 15.247 - Frequency Hopping Spread Spectrum Transmitters Contents i 2.4 GHz Cordless Telephone, Model No.: CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX ULTRATECH GROUP OF LABS File #: SAN-097F15C247 3000 Bristol Circle, Oakville, Ontario, Canada L6H 6G4 June 24, 2004 Tel. #: 905-829-1570, Fax. #: 905-829-8050, Email: [email protected], Website: http://www.ultratech-labs.com All test results contained in this engineering test report are traceable to National Institute of Standards and Technology (NIST) TABLE OF CONTENTS EXHIBIT 1. SUBMITTAL CHECK LIST ........................................................................................................................................ 1 EXHIBIT 2. INTRODUCTION .......................................................................................................................................................... 2 2.1. SCOPE .......................................................................................................................................................................................... 2 2.2. RELATED SUBMITTAL(S)/GRANT(S)..................................................................................................................................... 2 2.3. NORMATIVE REFERENCES ..................................................................................................................................................... 2 EXHIBIT 3. PERFORMANCE ASSESSMENT ............................................................................................................................... 3 3.1. CLIENT INFORMATION ............................................................................................................................................................ 3 3.2. EQUIPMENT UNDER TEST (EUT) INFORMATION............................................................................................................... 3 3.3. EUT’S TECHNICAL SPECIFICATIONS.................................................................................................................................... 4 3.4. LIST OF EUT’S PORTS............................................................................................................................................................... 5 3.5. ANCILLARY EQUIPMENT ........................................................................................................................................................ 5 EXHIBIT 4. EUT OPERATING CONDITIONS AND CONFIGURATIONS DURING TESTS................................................. 6 4.1. CLIMATE TEST CONDITIONS ................................................................................................................................................. 6 4.2. OPERATIONAL TEST CONDITIONS & ARRANGEMENT FOR TESTS............................................................................... 6 EXHIBIT 5. SUMMARY OF TEST RESULTS................................................................................................................................ 7 5.1. LOCATION OF TESTS................................................................................................................................................................ 7 5.2. APPLICABILITY & SUMMARY OF EMC EMISSION TEST RESULTS ................................................................................ 7 5.3. MODIFICATIONS INCORPORATED IN THE EUT FOR COMPLIANCE PURPOSES.......................................................... 7 EXHIBIT 6. MEASUREMENTS, EXAMINATIONS & TEST DATA FOR EMC EMISSIONS ................................................ 8 6.1. TEST PROCEDURES .................................................................................................................................................................. 8 6.2. MEASUREMENT UNCERTAINTIES ........................................................................................................................................ 8 6.3. MEASUREMENT EQUIPMENT USED ..................................................................................................................................... 8 6.4. ESSENTIAL/PRIMARY FUNCTIONS AS DECLARED BY THE MANUFACTURER .......................................................... 8 6.5. COMPLIANCE WITH FCC PART 15 – GENERAL TECHNICAL REQUIREMENTS ............................................................ 9 6.6. AC POWER LINE CONDUCTED EMISSIONS [47 CFR Β§15.107(a)] ..................................................................... ................ 11 6.7. HOPPING CHANNEL CARRIER FREQUENCY CHARACTERISTICS [47 CFR Β§Β§ 15.247(a)(1) & (a)(1)(iii)] .................. 17 6.8. PEAK OUTPUT POWER & EQUIVALENT ISOTROPIC RADIATED POWER (EIRP) [47 CFR Β§ 15.247(b)].................…

Text truncated - open the document above for the full version.

Test Setup Photos

ANNEX 1 - TEST SETUP PHOTOS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX A1 - 1 AC Power Line Conducted Emissions (Front View) ANNEX 1 - TEST SETUP PHOTOS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX A1 - 2 AC Power Line Conducted Emissions (Side View) ANNEX 1 - TEST SETUP PHOTOS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX A1 - 3 Radiated Emissions at 3 M Base Station ANNEX 1 - TEST SETUP PHOTOS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX A1 - 4 Radiated Emissions at 3 M Handset – Orthogonal Position #1 ANNEX 1 - TEST SETUP PHOTOS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX A1 - 5 Radiated Emissions at 3 M Handset – Orthogonal Position #2 ANNEX 1 - TEST SETUP PHOTOS Sanyo Canada Inc. 2.4 GHz Cordless Telephone, Models CLT-W10, CLT-W20, CLT-W25 FCC ID: MBH-CLTWXX A1 - 6 Radiated Emissions at 3 M Handset – Orthogonal Position #3

Contact Information

Applicant

Akio Ichimori(Vice President, Engineering)
[email protected]905-760-4051Fax: 905-760-9301

Test Firm

UltraTech Engineering Labs Inc.Victor Kee
[email protected]9058291570Fax: 9058298050

Technical Specifications

#Rule PartsFrequency RangePower Output
215C2.40 GHz - 2.48 GHz245.00 mW
Confidentiality
Long Term
Grant Notes
Listed power is Conducted. Power for the Base and the Handset units are respectively 452 and 245 mW. Handset: For body-worn and Head operation, this phone has been SAR tested and meets the FCC RF exposure guidelines when used with the belt-clip supplied with this product. Use of other accessories may not ensure compliance with FCC RF exposure guidelines. End-users must be informed of the body-worn operating requirements for satisfying RF exposure compliance. Base: The antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. End-users and installers must be provided with antenna installation and transmitter operating conditions for satisfying RF exposure compliance. The highest reported SAR level for the Handset is: Body: 0.05 W/kg, Head: 0.16 W/kg.
