R48HPS8WITXWireless Speaker Amplifier

Owner’s Manual / safety Instruct IO ns / cOM pl Iance Inf OrM at IO n HPS 8Wi Boston Horizon wireless subwoofer español HPS 8Wi Subwoofer Inalámbrico Horizon de Boston français HPS 8Wi Subwoofers Horizon de Boston Acoustics Italiano HPS 8Wi Subwoofer wireless Boston Horizon svenska HPS 8Wi Boston Horizon wireless Subwoofer Deutsch HPS 8Wi Boston Horizon kabelloser Basslautsprecher a Boston p .O.p . p roduct Make it your own... 142-003054-A HPS8Wi OWNER'S MANU1 110/5/07 1:45:12 PM FCC Caution: To assure continued compliance, any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment. (Example - use only shielded interface cables when connecting to computer or peripheral devices). FCC Radiation Exposure Statement This equipment complies with FCC RF radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with a minimum distance of 20 centimeters between the radiator and your body. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device , s This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.  Specifications HPS 8Wi Transmitter Frequency Range: 5Hz – 150Hz Amplifier Power: 150 watts RMS Bass Driver: 8” (20mm) DCD Crossover Frequency 50 – 150Hz Tranceiver Frequency 2.4 gHz Number of Tranceiver Codes 4 Dimensions: (H x W x D) 15  ⁄8 x 15  ⁄8 x 11  ⁄4” 1  ⁄4 x 5 5 ⁄8 x 4” cabinet only;   ⁄4” high with antenna (91 x 91 x 299mm) (45 x 14 x 10mm cabinet only; 96mm high with antenna) Weight: 25 1 ⁄2 lbs 1 oz. (11.6kg) (0g) Introduction Boston Acoustics Horizon Subwoofers Thank you for choosing Boston Acoustics. The HPS 8Wi Horizon wireless subwoofer incorporates high-quality components that produce the famous Boston sound. It is ideally suited for use in a premium 5.1 channel home theater or stereo music system. The HPS 8Wi is capable of impressive deep bass and high output from a remarkably compact enclosure. In addition, it features BassTrac®, a proprietary Boston-designed circuit that tracks the input signal to the subwoofer and prevents its amplifier from being driven into audible distortion. The benefit: the bass stays clean and strong at any listening level. The HPS 8Wi also provides a wireless audio signal connection. This minimizes the number of cables in the system and allows for easy placement anywhere in the room. You just need to plug it into an AC outlet. The HPS 8Wi is designed to literally sound as good as it looks. With its elegant profile and the soft smooth surfaces of its cabinet, it complements the décor of any room and offers no-compromise audio excellence. Features • 8” woofer • 150 watts RMS • Wireless audio connection to the subwoofer • High-output front firing, rear ported design • Deep Channel® Design (DCD) woofers for more bass from less amplifier power • BassTrac® circuitry for tight, distortion-free bass at all output levels • Adjustable polarity and gain control • Removable foot • Ultra-rigid reinforced cabinetry • Soft-touch finish with color coordinated rubber trim 142-003054-A HPS8Wi OWNER'S MANU3 310/5/07 1:45:14 PM 4 Unpacking Carefully unpack the subwoofer and transmitter. If there is any sign of damage from transit, report it immediately to your dealer and/or delivery service. Keep the shipping carton and packing materials for future use. Be sure to keep your purchase receipt in a safe place, as it may be required for warranty purposes. Placement Options Place the subwoofer next to a wall or in a corner near your main speakers. The sound is typically best when the subwoofer is within 15 feet (4.5m) of the main speakers. The sharp 24dB/octave crossover roll-off permits placement farther from the main speakers if necessary. Since the ear is unable to localize the low frequencies of the subwoofer, the bass still appears to come from the main speakers. Experimentation is key, however most positions in the room will work well. The level of bass output from the subwoofer will vary at different positions in a room. When placed near walls, its loudness is emphasized. Corner placement provides the most bass output. Placement completely away from walls may produce too little bass. Regardless of the natural bass level within the room you will always have the ability to adjust the level of the subwoofer from the built in volume control. If at any time you move the subwoofer be sure to check all of your settings. The foot on the bottom of the subwoofer can be removed to produce a slight backward tilt. Remove the thumbscrew from the back of the foot to remove it. The screw is slotted for easy removal with a screwdriver or a coin. IMPORTANT: Do not place the subwoofer where there is a chance of contact between the rear panel and drapes or furniture. M E N U / E N T E R I N P U T S E L E C T D O W N U P L E F T / - R I G H T / + / E X I T V O L U M E P O W E R / S T A N D B Y Position subwoofer in corner for maximum bass output 142-003054-A HPS8Wi OWNER'S MANU4 410/5/07 1:45:14 PM 5 Connections After the subwoofer is placed you can make the audio and power connections. The wirelss transmitter lets you deliver the audio signal to the subwoofer with a minimum amount of cable. However audio signal cables can also be connected directly to the subwoofer if you prefer. NOTE: Power is always supplied to the subwoofer electronics unless it is unplugged or switched to the off position using the power sw…

Text truncated - open the document above for the full version.

17 Branchements Après le positionnement du subwoofer, vous pouvez réaliser les branchements audio et électriques. NOTE: L’électronique du subwoofer est toujours alimentée sauf s’il est débranché ou éteint à l’aide du commutateur situé sur le panneau arrière. Le circuit d’activation automatique allume ou éteint uniquement l’amplificateur de puissance. Vérifiez que le subwoofer et le récepteur sont débranchés avant d’effectuer la connexion. Alimentation du subwoofer : Quand vous branchez votre subwoofer, utilisez une prise murale ou une prise électrique dédiée. Certains récepteurs disposent d’une prise commutée. Ne l’utilisez pas. Ces prises électriques embarquées n’offrent pas une intensité de courant suffisante ou une isolation adaptée à un amplificateur de puissance comme celui présent dans votre amplificateur. Alimentation de l’émetteur : Si l’émetteur sans fil est employé pour le signal audio transmis au subwoofer, vous devez connecter son alimentation. Branchez l’alimentation à une prise électrique. L’émetteur nécessite une alimentation très faible. Vous pouvez donc le brancher à une prise auxiliaire du récepteur. Branchez le connecteur du câble d’alimentation à l’entrée d’alimentation « 5V CC » de l’émetteur. Niveau de ligne ou LFE : Sur la plupart des systèmes, utilisez l’entrée Niveau de ligne ou l’entrée LFE. Ces entrées acceptent le signal du niveau de ligne provenant de la sortie du subwoofer du récepteur. Le manuel du récepteur doit indiquer l’entrée la plus appropriée. Branchement du subwoofer au système numérique Home Cinéma avec LFE Digital L’électronique numérique 5.1, 6.1 et 7.1 du Home Cinéma dédie un canal (le « 1 ») pour reproduire les effets spéciaux à basse fréquence (LFE) (comme les explosions et la foudre) présents dans la bande son encodée numériquement. Sélectionnez « Subwoofer-oui » dans le menu de configuration de votre récepteur. Branché ainsi, l’amplificateur du récepteur n’a pas à reproduire les signaux difficiles des basses faibles qui peuvent entraîner une distorsion sonore du récepteur. Cela peut également dépendre de plusieurs paramètres de configuration du récepteur dans certains cas. Nous vous conseillons de consulter le manuel du récepteur pour obtenir des informations complémentaires à ce sujet. Utilisez un câble RCA (non fourni), comme illustré, pour brancher la sortie LFE subwoofer de votre récepteur numérique à l’entrée LFE de l’émetteur ou à l’entrée LFE du subwoofer. Branchement du subwoofer à un système stéréo ou Dolby® Pro Logic® Pour les systèmes stéréo ou Dolby Pro Logic, utilisez la connexion « sub out » (sortie sub) de votre récepteur pour la relier aux entrées « Gauche » ou « Droite » de l’émetteur ou du subwoofer. 142-003054-A HPS8Wi OWNER'S MANU17 1710/5/07 1:45:22 PM 18 Branchement à un système électronique sans sortie subwoofer Si l’électronique de votre système ne dispose d’aucune sortie LFE ou subwoofer, vous pouvez connecter le HPS 8Wi à une sortie de préamplificateur. Utilisez un câble RCA stéréo (non fourni) pour brancher les sorties du préamplificateur aux entrées Gauche et Droite de l’émetteur ou du subwoofer. Ajustement du contrôle de filtre de coupure Quand vous utilisez les entrées Niveau de ligne (et non l’entrée LFE), le filtre de coupure intégré du subwoofer est enclenché. Pour commencer, réglez le contrôle de filtre de coupure du subwoofer à 10HZ de plus par rapport à la limite inférieure de réponse en basses de vos enceintes principales. Affinez le réglage du filtre de coupure à l’oreille pour obtenir le meilleur son avec vos enceintes principales. Le meilleur réglage du contrôle de filtre de coupure dépend de l’emplacement des enceintes et de vos préférences personnelles. Commutateurs ID sans fil Le subwoofer et l’émetteur sont tous deux équipés de commutateurs ID sans fil. Les différents réglages des commutateurs modifient la fréquence du signal sans fil que l’émetteur envoie au subwoofer. Les deux commutateurs doivent être réglés dans la même position. En général, vous n’aurez jamais à régler ces commutateurs. Ils sont présents afin que vous puissiez utiliser différents réglages des commutateurs ID sans fil en vue d’éviter toute interférence entre les subwoofers si vous avez plusieurs HPS 8Wi dans votre maison. Fonctionnement Activation/Auto/En attente Branchez le cordon CA du subwoofer à une prise électrique murale. N’utilisez pas les prises situées à l’arrière du récepteur. Placez le commutateur d’alimentation du subwoofer en position souhaitée. OFF – Le subwoofer est éteint et ne produira aucun son. Vous pouvez éteindre votre subwoofer si vous ne l’utilisez pas pendant un certain temps ou désirez limiter la consommation de courant. AUTO – Le subwoofer s’allume dès qu’il détecte un signal. L’absence de signal pendant plusieurs minutes entraîne la mise en attente automatique. ON – Le subwoofer est toujours allumé. Un témoin DEL situé entre les commutateurs d’alimentation et de polarité indique le mode du subwoofer. OFF – Le subwoofer est éteint ROUGE – EN ATTENTE (Aucun signal détecté, Amp éteint) VERT – ACTIVÉ (Signal détecté, Amp activé) Le subwoofer passe automatiquement en mode En attente après plusieurs minutes si aucun signal n’est détecté. Puis, le subwoofer s’allume instantanément dès qu’il détecte un signal. Commande de volume Tournez la commande de volume du subwoofer à la position 11 heures. Si le subwoofer n’émet aucun son, vérifiez le cordon d’alimentation CA, le commutateur d’alimentation et les câbles d’entrée. (Le contact des connecteurs des câbles est-il correct ? Le cordon d’alimentation CA est-il branché à une prise en état de marche ? Le subwoofer est-il en position Auto ou ON ?) Réglez la commande de Volume du caisson de graves jusqu’à ce que vous entendiez une correspondance entre le haut- parleur principal et le caisson de graves. Les basses ne devraient pas dominer la pièce mais être ajustées de manière à produire un mélange sonore naturel sur toute la gamme musicale. 142-003054-A HPS8Wi OWNE…

Text truncated - open the document above for the full version.

MEILOON INDUSTRIAL CO., LTD. No.77, Lane 1775, Chuen-Ryh Road, Taoyuan City, Taiwan Date: October 12, 2007 Federal Communications Commission Authorization and Evaluation Division Equipment Authorization Branch 7435 Oakland Mills Road Columbia, MD 21046 To whom it may concern: We, the undersigned, hereby authorize ETS Product Service (Taiwan) CO., LTD. to act on our behalf in all matters relating to applications for” Wireless Speaker Amplifier” (Model No.: HPS 8Wi, FCC ID: R48HPS8WITX)” authorization, including the signing of all documents relating to these matters. Any and all acts carried out by ETS Product Service (Taiwan) CO., LTD. on our behalf shall have the same effect as acts of our own. We also hereby certify that no party to this application is subject to a denial of benefits, including FCC benefits, pursuant to Section 5301 of the Anti-Drug Abuse Act of 1988, 21 U.S.C. 862. Sincerely, Signature: Name: Peter Pan Title: Safety engineer Company: MEILOON INDUSTRIAL CO., LTD.

MEILOON INDUSTRIAL CO., LTD. No.77, Lane 1775, Chuen-Ryh Road, Taoyuan City, Taiwan Federal Communications Commission FCC ID: R48HPS8WITX Dear Sir: This is to request confidentiality on information submitted for above application. We would like to request confidentiality on some exhibits we submitted for above original application for the reason of trade secret. If those exhibits are available for public inspection, any person who once gets the information contained in those exhibits will be able to design and to make the same products very easily. This is a very serious problem and huge loss for us, because we did invest so much on it. Please be not made the Exhibit Types listed below routinely available for public inspection. Confidentiality Request regarding application for certification of FCC ID: R48HPS8WITX Pursuant to Sections 0.457 and 0.459 of the Commission’s Rules, we hereby request confidential treatment of information accompanying this application as outlined below: Block diagram, schematics, operational description By: By: Peter Pan (Signature) (Printed) Title : Safety engineer Applicant : MEILOON INDUSTRIAL CO., LTD. Address : No.77, Lane 1775, Chuen-Ryh Road, Taoyuan City, Taiwan Tel : +886-3-326-1611 Fax: +886-3-326-3884 Date : October 12, 2007

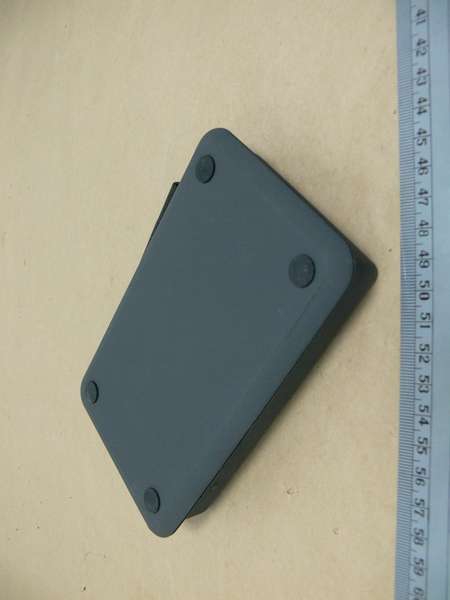

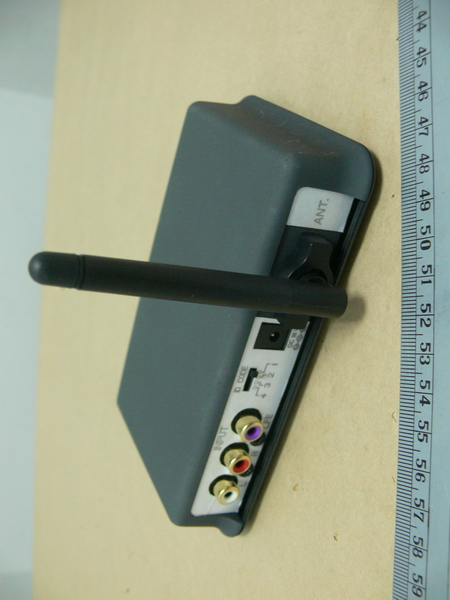

Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 1 of 13 External Photos Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 2 of 13 Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 3 of 13 Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 4 of 13

Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd.Appendix page 5 of 13 Internal Photos Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd.Appendix page 6 of 13 Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd.Appendix page 7 of 13 Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 8 of 13 Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 9 of 13 Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 10 of 13 Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 11 of 13

MPE Prediction FCC Rule: 15.247(b)(5) Systems operating under the provisions of this section shall be operated in a manner that ensures that the public is not exposed to radio frequency energy levels in excess of the Commission’s guidelines. See §1.1307(b)(1) of this Chapter. LIMITS FOR MAXIMUM PERMISSIBLE EXPOSURE (MPE) Frequency Range (MHz) Electric Field Strength (V/m) Magnetic Field Strength (A/m) Power Density (mW/cm2) Average time (minutes) (A)Limits For Occupational / Control Exposures 30-300 61.4 0.613 1.0 6 300-1500 ... ... F/300 6 1500-100,000 ... ... 5 6 (B)Limits For General Population / Uncontrolled Exposure 30-300 27.5 0.073 0.2 30 300-1500 ... ... F/1500 30 1500-100,000 ... ... 1.0 30 F = Frequency in MHz Prediction of MPE limit at a given distance Equation from page 18 of OET Bulletin 65, Edition 97-01 PG S = -------------- 4πR² where: S = power density P = power input to the antenna G = power gain of the antenna in the direction of interest relative to an isotropic radiator R = distance to the center of radiation of the antenna Maximum peak output power at antenna input terminal: 16.61 (dBm) Maximum peak output power at antenna input terminal: 45.81419 (mW) Antenna gain(maximal): 2.06 (dBi) Prediction distance: 20 (cm) Prediction frequency: 2479 (MHz) MPE limit for uncontrolled exposure at prediction frequency: 1.0 (mW/cm²) Power density at prediction frequency: 0.01458 (mW/cm²) The manual instruct the user to install and operate the device in a minimum distance of 20 cm between antenna and the users body.

of Applicant: MEILOON INDUSTRIAL CO., LTD. Address: No.77, Lane 1775, Chuen-Ryh Road Taoyuan City Taiwan Tested and Prepared by ETS Product Service (Taiwan) Co., Ltd. FCC Registration No.: 930600 Industry Canada filed test laboratory Reg. No. IC 5679 A2LA Accredited No.: 1983.02 PTCRB Accredited Type Certification Test House FCC ID: R48HPS8WITX Report No.: W6M20710-8582-P-15-T 6F, NO. 58, LANE 188, RUEY-KUANG RD., NEIHU TAIPEI 114, TAIWAN, R.O.C. TEL: 886-2-66068877 FAX: 886-2-66068879 E-mail: [email protected] FCC TEST REPORT for Wireless Speaker Amplifier (T unit) Model No.: HPS 8Wi Registration number: W6M20710-8582-P-15-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Page 1 of 28 TABLE OF CONTENTS 1 GENERAL INFORMATION ...................................................................................................... 2 1.1 Notes .................................................................................................................................... 2 1.2 Testing laboratory ................................................................................................................ 3 1.2.1 Location ....................................................................................................................... 3 1.2.2 Details of accreditation status ...................................................................................... 3 1.3 Details of approval holder.................................................................................................... 3 1.4 Application details ............................................................................................................... 4 1.5 General information of Test item......................................................................................... 4 1.6 Test standards ...................................................................................................................... 5 2 TECHNICAL TEST .................................................................................................................... 6 2.1 Summary of test results........................................................................................................ 6 2.2 Test environment ................................................................................................................. 6 2.3 Test Equipment List ............................................................................................................. 7 2.4 General Test Procedure........................................................................................................ 9 3 TEST RESULTS (ENCLOSURE) ............................................................................................ 11 3.1 Peak Output Power (transmitter) ....................................................................................... 12 3.2 Equivalent isotropic radiated power .................................................................................. 14 3.3 RF Exposure Compliance Requirements ........................................................................... 14 3.4 Out of Band Radiated Emissions ....................................................................................... 14 3.5 Transmitter Radiated Emissions in restricted Bands ......................................................... 15 3.6 Spurious emissions (tx)...................................................................................................... 16 3.7 Carrier Frequency Separation ............................................................................................ 20 3.8 Number of Hopping Frequencies....................................................................................... 21 3.8.1 Pseudorandom Frequency Hopping Sequence........................................................... 21 3.8.2 Coordination of hopping sequences to other transmitters ......................................... 21 3.8.3 System Receiver Hopping Capability ........................................................................ 21 3.9 Time of Occupancy (Dwell Time) ...................................................................................... 22 3.10 20dB Bandwidth ................................................................................................................. 23 3.10.1 System Receiver Input Bandwidth ............................................................................ 23 3.11 Band-edge Compliance of RF Emissions ........................................................................... 24 3.12 Radiated Emission from Receiver Section of Transceiver ................................................. 25 3.13 Power Line Conducted Emission....................................................................................... 26 APPENDIX........................................................................................................................................ 28 Registration number: W6M20710-8582-P-15-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Page 2 of 28 1 General Information 1.1 Notes The purpose of conformity testing is to increase the probability of adherence to the essential requirements or conformity specifications, as appropriate. The complexity of the technical specifications, however, means that full and thorough testing is impractical for both technical and economic reasons. Furthermore, there is no guarantee that a test sample which has Passed all the relevant tests conforms to a specification. Neither is there any guarantee that such a test sample will interwork with other genuinely open systems. The existence of the tests nevertheless provides the confidence that the test sample possesses the qualities as maintained and that is performance generally conforms to representative cases of communications equipment. The test results of this test report relate exclusively to the item tested as specified in 1.5. The test report may only be reproduced or publis…

Text truncated - open the document above for the full version.

Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 12 of 13 Set Up Photo of Radiated Emission Registration number: W6M20710-8582-T FCC ID : R48HPS8WITX ETS Product Service (Taiwan) Co., Ltd. Appendix page 13 of 13 Set Up Photo of Conducted Emission
