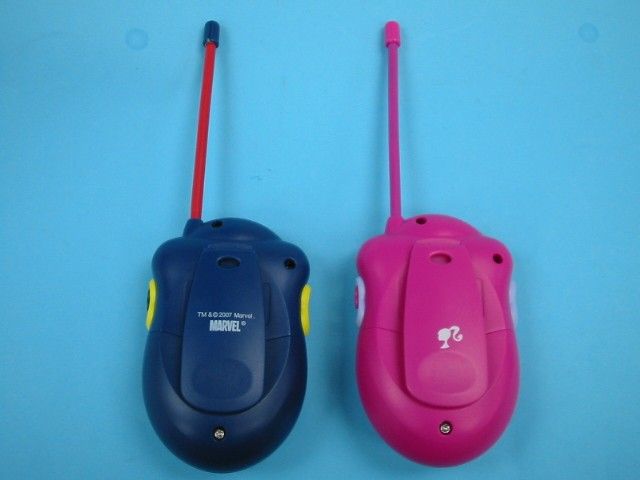

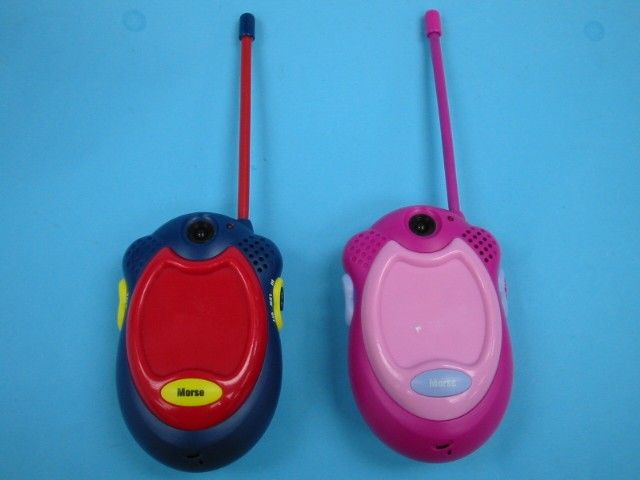

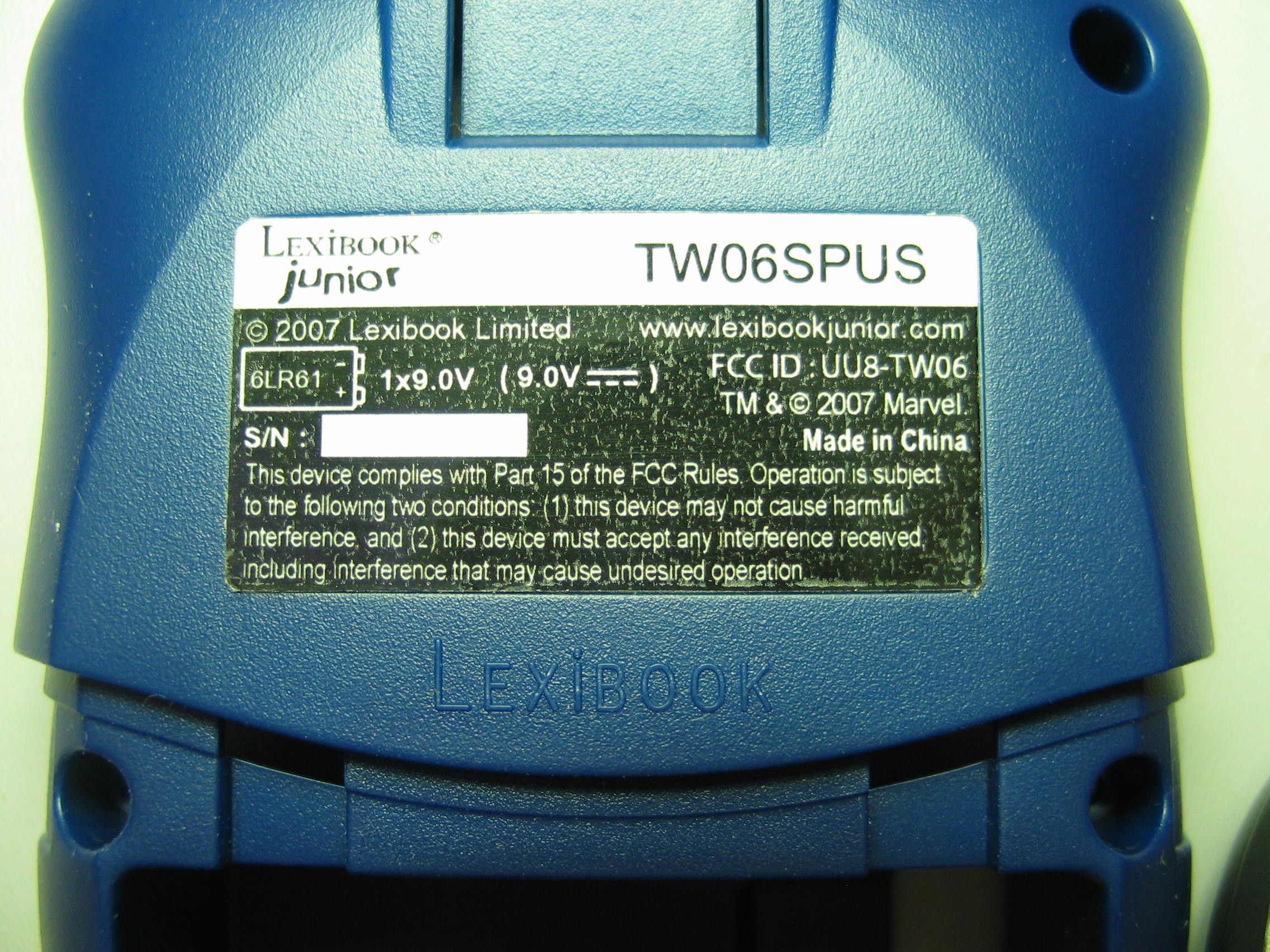

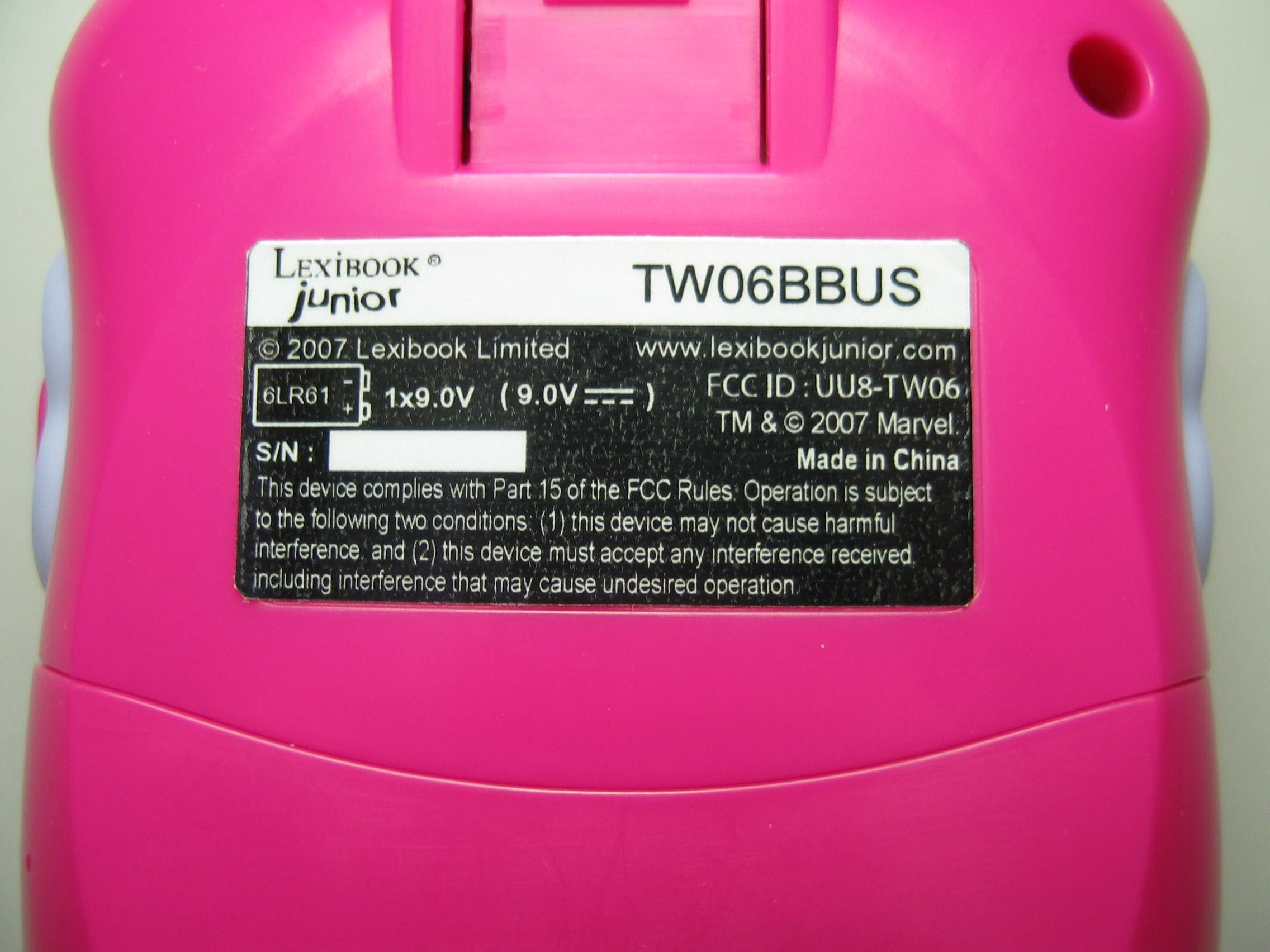

UU8-TW06BARBIE WALKIE TALKIE

 TW06SPGB I N S T R U C T I O N M A N U A L w w w . l e x i b o o k j u n i o r . c o m M O D E D ’ E M P L O I Spider-Man TM Walkie-Talkies Les talkies-walkies Spider-Man TM TW06SPGB_08IM0257.indd 118/6/07 16:13:20  A .- N -. B -... O --- C -.-. P .--. D -.. Q --.- E . R .-. F ..-. S ... G --. T - H .... U ..- I .. V ...- J .--- W .-- K -.- X -..- L .-.. Y -.-- M -- Z --.. 0 ----- 5 .....  .---- 6 -....  ..--- 7 --... 3 ...-- 8 ---.. 4 ....- 9 ----. MORSE CODE TW06SPGB_08IM0257.indd 218/6/07 16:13:21 3 Ce paragraphe explique comment utiliser tes nouveaux talkies-walkies. Il est recommandé de lire entièrement le guide d’utilisation pour obtenir les instructions détaillées et les avertissements de sécurité. GUIDE DE DEMARRAGE Français CONTENU DE L’EMBALLAGE 2 Talkies-Walkies avec clip de ceinture Un manuel d’instructions ATTENTION : Les éléments d’emballage tels que films plastiques, rubans adhésifs, étiquettes et rubans de fixation métalliques ne font pas partie de ce jouet et doivent être enlevés par raison de sécurité avant toute utilisation par un enfant. Enlève le clip de ceinture de chaque talkie-walkie. Pour cela, tire le clip de ceinture vers le haut tout en levant la lanière. 1 2 Insère 1 pile de type 6LR61 (non incluse) dans chaque talkie-walkie. Le compartiment pour la pile est situé à l’arrière de l’unité. Replace le clip de ceinture sur chaque talkie-walkie. 3 4 Pour mettre les talkies-walkies en marche, mets l’interrupteur HI/LOW/OFF en position “HI” ou “LOW”. En position “LOW”, le volume des talkies-walkies est faible tandis que le son est fort lorsque l’interrupteur est mis en position “HI”. Appuie sur le bouton TALK et parle à l’autre utilisateur. Relâche la touche pour écouter ton correspondant. Remarque : Il est recommandé d’utiliser les talkies-walkies à une distance entre 1,5 et 100 mètres et dans un lieu ouvert et plat. 5 Appuie sur la touche Morse pour composer un message en Morse. Tu peux te référer à l’alphabet de Morse situé en page 2. Un point (.) se compose avec une pression courte sur la touche Morse et un trait (-) se compose avec une longue pression. TW06SPGB_08IM0257.indd 318/6/07 16:13:21 4 INFORMATIONS CONCERNANT LES PILES Les talkies-walkies fonctionnent avec 2 piles alcalines de 9V de type 6LR61 (une pile par talkie-walkie). 1. Enlever tout d’abord le clip ceinture. Avec un tournevis, ouvrir le couvercle du compartiment de la pile situé à l’arrière de l’unité. 2. Insérer les 2 piles de type 6LR61 en observant la polarité indiquée au fond du compartiment de la pile, et selon le schéma illustré ci-contre. 3. Fermer le compartiment de la pile et resserrer la vis. Ne pas utiliser de piles rechargeables. Ne pas recharger les piles non rechargeables. Retirer les accumulateurs du jeu avant de les recharger. Ne charger les accumulateurs que sous la surveillance d’un adulte. Ne pas mélanger différents types de piles ou accumulateurs, ou des piles et accumulateurs neufs et usagés. Les piles et accumulateurs doivent être mis en place en respectant la polarité. Les piles et accumulateurs usagés doivent être enlevés du jouet. Les bornes d’une pile ou d’un accumulateur ne doivent pas être mises en court-circuit. Ne pas jeter les piles au feu. Retirer les piles en cas de non utilisation prolongée. Ce jeu doit être alimenté avec les piles spécifiées seulement. ATTENTION : si le produit présente un mauvais fonctionnement ou subit des décharges électrostatiques, enlevez puis remettez les piles. INFORMATION FCC Les modifications non autorisées par le fabricant peuvent annuler le droit à l’utilisateur de faire fonctionner cet appareil. Cet équipement a été testé et trouvé conforme aux limites d’un appareil digital de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre toute interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé selon les instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’y a pas de garantie à ce que des interférences ne se produisent pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, qui peuvent être déterminées en allumant et éteignant l’équipement, l’utilisateur est invité à corriger les interférences en suivant l’une ou plusieurs de ces mesures : . Réorienter ou déplacer l`antenne de réception. . Eloigner l’équipement du récepteur. . Brancher l’équipement à une prise d’un circuit différent de celui où est branché le récepteur. . Consulter le détaillant ou un technicien expérimenté en radio/TV pour de l’aide. Avertissement: Les changements et modifications effectués sur cet appareil non expressément approuvés par la partie responsable des normes peuvent annuler le droit à l’utilisateur de faire fonctionner cet appareil. Référence : TW06SPGB Conçu en Europe – Fabriqué en Chine Informations sur la protection de l’environnement Tout appareil électrique usé est une matière recyclable et ne devrait pas faire partie des ordures ménagères! Nous vous demandons de bien vouloir nous soutenir en contribuant activement au ménagement des ressources et à la protection de l’environnement en déposant cet appareil dans des sites de collecte (si existants). 9V Français TW06SPGB_08IM0257.indd 418/6/07 16:13:22 45 DECLARATION DE CONFORMITE Lexibook® S.A. 2, avenue de Scandinavie 91953 Courtaboeuf Cedex France déclarons sous notre seule responsabilité que le produit Désignation : Talkies-walkies Référence / type : TW06SP est conforme aux normes suivantes : EN300220-3 (V1-1-1 2000-09) EN300220-1 (V2-1-1 2006-04) EN301489-3 (V1-4-1 2002-08) EN301489-1 (V1-6-1 2005-09) Par la présente, nous déclarons que le produit mentionné ci-dessus est conforme aux exigences essentielles de la directive 1999/5/CE. Julian Chung QA Manager 2007 Français ATTENTION L’u…

Text truncated - open the document above for the full version.

TW06 Block Diagram : TX



RX



RX AUDIO TX T X Module (49.8600MHz)



    CRC 10T



    CRC 10R        R X    (433.92MHz) RF Receiver Module (49.8600MHz)

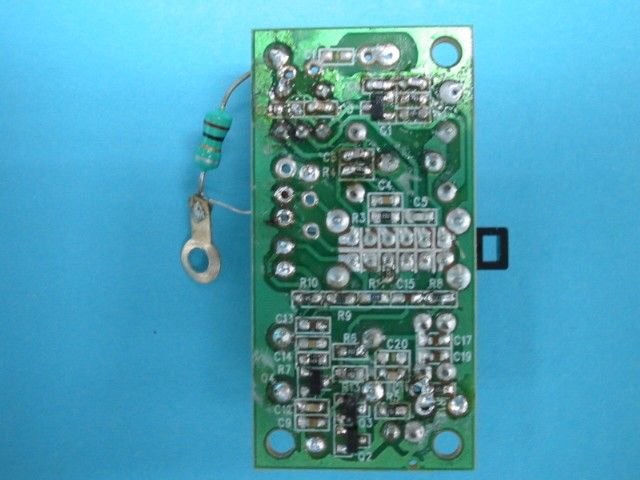

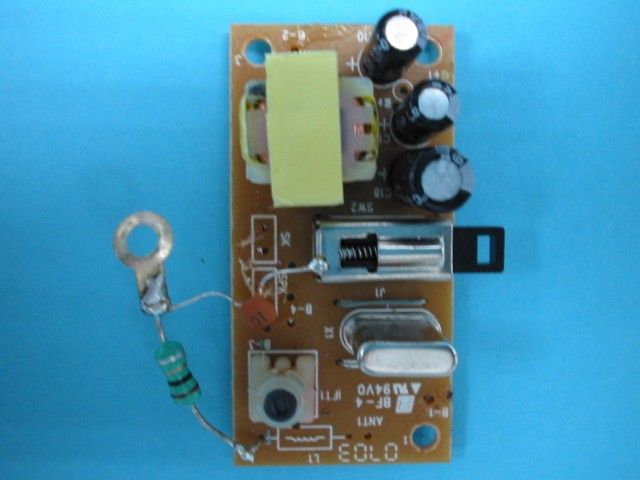

Operation Description for Barbie Walkie Talkie The Barbie Walkie Talkie is powered by 1 x 9V size battery. The XTAL1 is oscillator for generate the radio frequency. The transistor Q2 is a RF amplifier during signal transmission and as a RF receiver in receiving mode. The transistor Q2 ~ Q4 are signal amplifier for Mic and speaker.

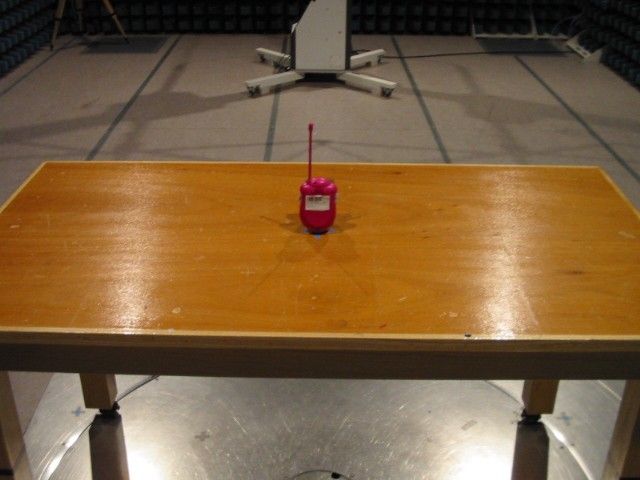

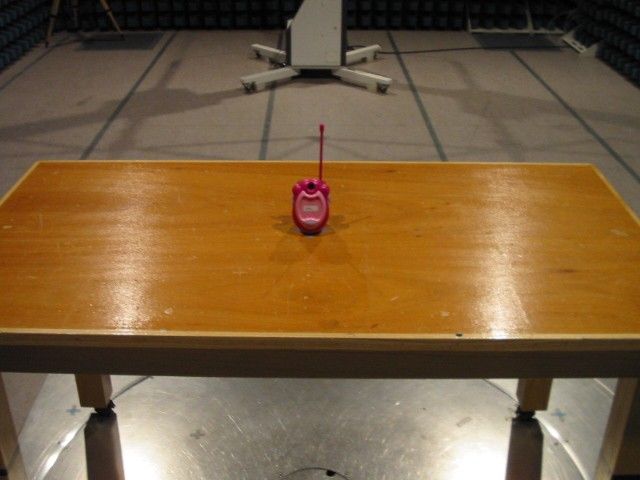

TEST REPORT Report No. : AJ020537-001 Date : 2007 August 14 Page 1 of 11 FCC ID: UU8-TW06 This document shall not be reproduced except in full or with written approval by the laboratory. CMA Industrial Development Foundation Limited Room 1302, Yan Hing Centre, 9-13 Wong Chuk Yeung St.., Fo Tan, Shatin, Hong Kong. Tel: (852) 2698 8198 Fax: (852) 2695 4177 E-mail: [email protected] Web Site: http://www.cmatcl.com Application No. : LJ213160(2) Applicant : LEXIBOOK LIMITED 8TH FLOOR, 17 WANG CHIU ROAD, KOWLOON BAY, KOWLOON, HONG KONG. Sample Description : One(1) submitted sample(s) stated to be Barbie Walkie Talkie and Spider Man Walkie Talkie of model No TW06BBUS and TW06SPUS Radio Frequency : 49.860 MHz Transceiver Rating : 1 x 9V size battery No. of submitted sample : Two (2) set(s) *** Date Received : 2007 July 10 Test Period : 2007 July 10 ñ 2007 July 31 Test Requested : FCC Part 15 Certification. Test Method : 47 CFR Part 15 (10-1-05 Edition) ANSI C63.4 ñ 2003 Test Result : See attached sheet(s) from page 2 to 11. Conclusion : The submitted sample was found to comply with requirement of FCC Part 15 Subpart C. Remark : All Two models are the same in circuitry and components; and therefore model TW06BBUS has been chosen to be the representative of the test sample. The receiver for the transceiver is under FCC Part 15 verification procedure For and on behalf of CMA Industrial Development Foundation Limited Authorized Signature : ____________________________________________________ Danny Chui Deputy Manager - EL. Division TEST REPORT Report No. : AJ020537-001 Date : 2007 August 14 Page 2 of 11 FCC ID: UU8-TW06 This document shall not be reproduced except in full or with written approval by the laboratory. CMA Industrial Development Foundation Limited Room 1302, Yan Hing Centre, 9-13 Wong Chuk Yeung St.., Fo Tan, Shatin, Hong Kong. Tel: (852) 2698 8198 Fax: (852) 2695 4177 E-mail: [email protected] Web Site: http://www.cmatcl.com Table of Contents 1 General Information .............................................................................................................................3 1.1 General Description .....................................................................................................................3 1.2 Location of the test site ................................................................................................................4 1.3 List of measuring equipment........................................................................................................5 2 Description of the radiated emission test .............................................................................................6 2.1 Test Procedure..............................................................................................................................6 2.2 Test Result....................................................................................................................................6 2.3 Radiated Emission Measurement Data ........................................................................................7 3 Description of the Line-conducted Test...............................................................................................8 3.1 Test Procedure..............................................................................................................................8 3.2 Test Result....................................................................................................................................8 3.3 Graph and Table of Conducted Emission Measurement Data .....................................................8 4 Photograph ...........................................................................................................................................9 4.1 Photographs of the Test Setup for Radiated Emission and Conduction Emission ......................9 4.2 Photographs of the External and Internal Configurations of the EUT.........................................9 5 Supplementary document ...................................................................................................................10 5.1 Bandwidth ..................................................................................................................................10 5.2 Duty cycle ..................................................................................................................................10 5.3 Transmission time ......................................................................................................................10 6 Appendices .........................................................................................................................................11 TEST REPORT Report No. : AJ020537-001 Date : 2007 August 14 Page 3 of 11 FCC ID: UU8-TW06 This document shall not be reproduced except in full or with written approval by the laboratory. CMA Industrial Development Foundation Limited Room 1302, Yan Hing Centre, 9-13 Wong Chuk Yeung St.., Fo Tan, Shatin, Hong Kong. Tel: (852) 2698 8198 Fax: (852) 2695 4177 E-mail: [email protected] Web Site: http://www.cmatcl.com 1 General Information 1.1 General Description The equipment under test (EUT) is a transceiver for Barbie Walkie Talkie operating at 49.860MHz which is controlled by a crystal. The EUT is powered by 1 x 9V size battery. When it switched on and pressed the ìTalkî button once, it transmits the voice signal or morse code. The radio output power is unable to adjust by the user and the antenna is permanently attached to the EUT. The brief circuit description is listed as follows: - XTAL and associated circuit act as oscillator. - Q1 and associated circuit act as RF amplifier. - Q2, Q3, Q4 and associated circuit act as amplifier. TEST REPORT Report No. : AJ020537-001 Date : 2007 August 14 Page 4 of 11 FCC ID: UU8-TW06 This document shall not be reproduced except in full or with written approval by the laboratory. CMA Ind…

Text truncated - open the document above for the full version.

Job No. J00119764 WF-EL-EMC-15 Edition 1 2006 April 12 Page of Bandwidth Plot Bandwidth 1
